地图与地形图
—— 区域地理 第2讲 ——
Maps and Topographic Maps

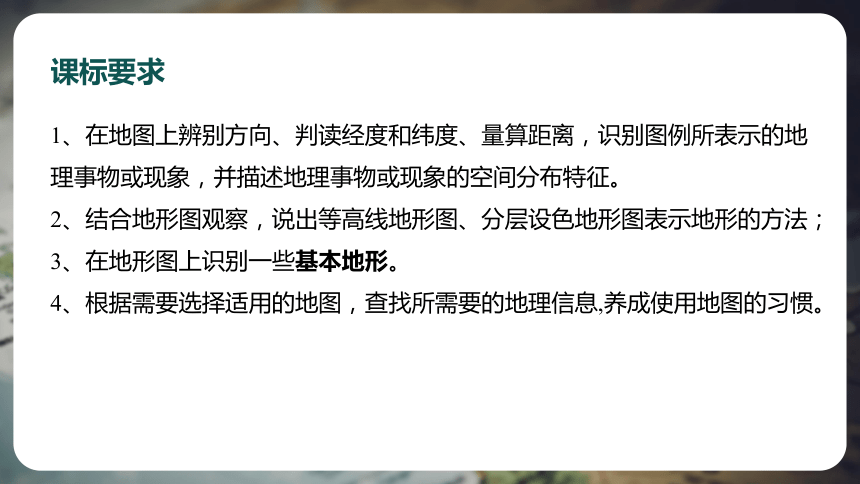

课标要求
1、在地图上辨别方向、判读经度和纬度、量算距离，识别图例所表示的地理事物或现象，并描述地理事物或现象的空间分布特征。
2、结合地形图观察，说出等高线地形图、分层设色地形图表示地形的方法；3、在地形图上识别一些基本地形。
4、根据需要选择适用的地图，查找所需要的地理信息,养成使用地图的习惯。
等高线地形图的应用
考点四
基础梳理
根据等高线地形图判读自然地理特征
(1)河流水系特征判读
水系形状 山地常形成放射状水系；盆地常形成向心状水系
基础梳理

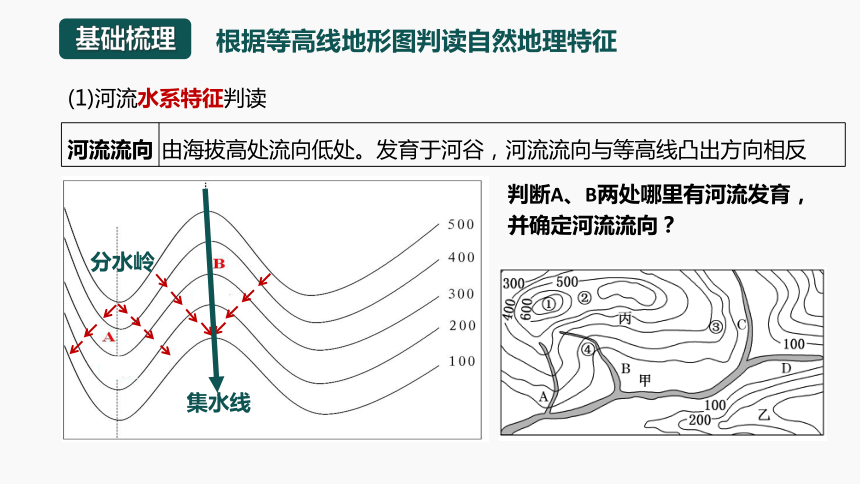

根据等高线地形图判读自然地理特征
(1)河流水系特征判读
河流流向 由海拔高处流向低处。发育于河谷，河流流向与等高线凸出方向相反
分水岭
集水线
判断A、B两处哪里有河流发育，并确定河流流向？

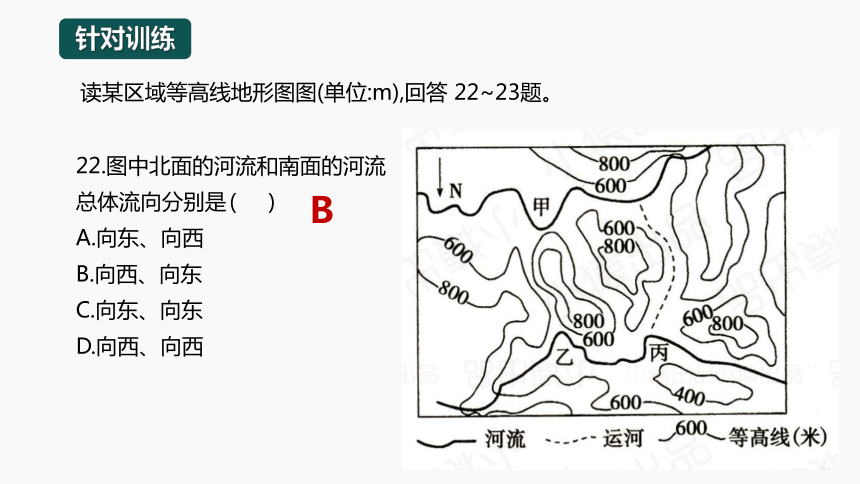

读某区域等高线地形图图(单位:m),回答 22~23题。
22.图中北面的河流和南面的河流
总体流向分别是 ( )
A.向东、向西
B.向西、向东
C.向东、向东
D.向西、向西
针对训练
B
基础梳理
根据等高线地形图判读自然地理特征
(1)河流水系特征判读
流域面积 山脊常形成河流的分水岭(山脊线)；河流由山脊向两侧分流；
根据山脊线作为河流的分水岭，确定河流的流域面积。
基础梳理
根据等高线地形图判读自然地理特征
(2)河流水文特征判读
流量 河流流量除与降水量有关外,还与流域面积(集水区域面积)有关
流速 等高线密集的河谷,流速大、水能资源丰富,在陡崖处形成瀑布
基础梳理
根据等高线地形图判读自然地理特征
(3) 判断气候特征及差异。
气温差异 求出高度差,再结合气温垂直递减率0.6 ℃/100 m计算温度差,
地势越高,气温越低
图中⑦点的温度为26℃，求⑧点的温度？
26－2.4=23.6°C
基础梳理
根据等高线地形图判读自然地理特征

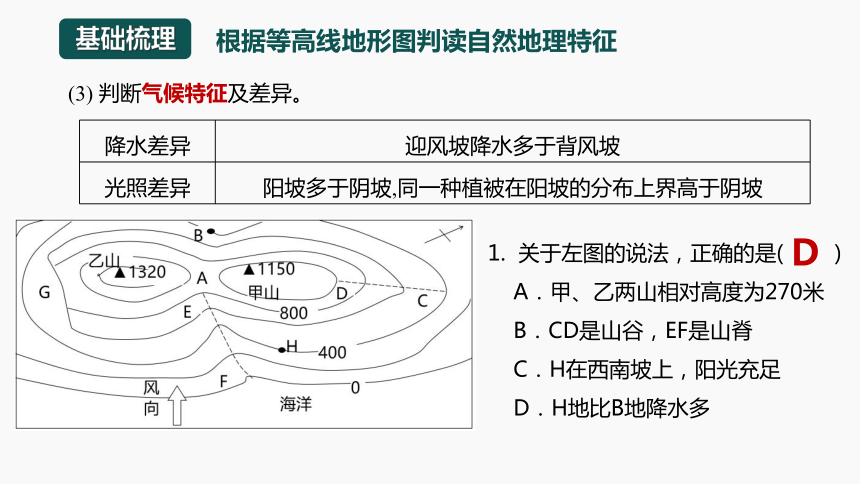

(3) 判断气候特征及差异。
降水差异 迎风坡降水多于背风坡
光照差异 阳坡多于阴坡,同一种植被在阳坡的分布上界高于阴坡
1. 关于左图的说法，正确的是( )
A．甲、乙两山相对高度为270米
B．CD是山谷，EF是山脊
C．H在西南坡上，阳光充足 　
D．H地比B地降水多
D
针对训练

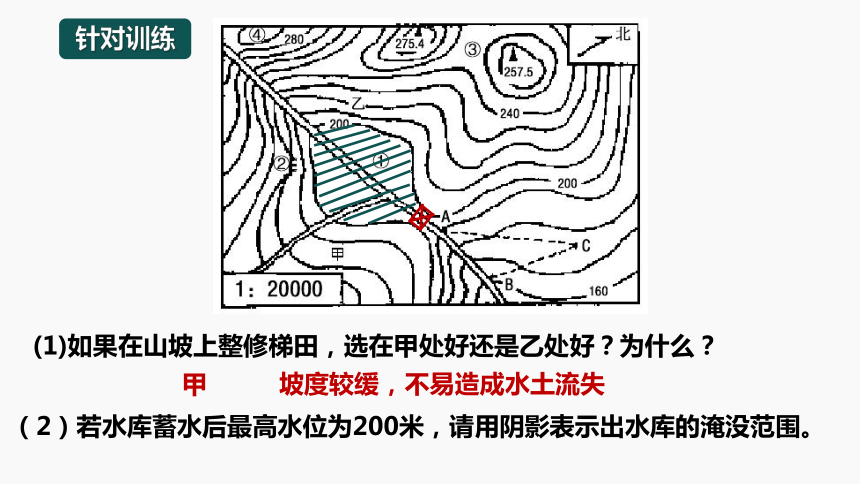

(1)如果在山坡上整修梯田，选在甲处好还是乙处好？为什么？
甲
坡度较缓，不易造成水土流失
（2）若水库蓄水后最高水位为200米，请用阴影表示出水库的淹没范围。
基础梳理
等高线地形图与生产活动
1、选点
（1）水库
淹没区
水坝
坝址
库区
应选在等高线密集的河流峡谷出口最窄处
因为该处筑坝工程量小且落差大
避开断层、破碎带、喀斯特地貌区等。
库区宜选在河谷、山谷地区或“口袋”形的洼地、小盆地
以保证有较大的集水面积和库容
针对训练
下图为某区域等高线(单位:m)地形图,甲、乙两地建有养殖场,读图完成12~14题。
14.若图中建有一小型水库,甲养殖场濒临水库最高水位，则 ( )
A.水库最深为10~15m B.水坝高度为 15~20m
C.库区水面大于1km D.甲、乙两养殖场将污染水库
A
读我国某海港城市的规划图，回答下列问题：
假设该城市欲规划建设港口，请你在①②③④处为港口选择适宜地址，并阐述你的选择理由。
④处，
此处位于港湾中，避风条件好，等深线密集，水域较深有利于航行。
针对训练
读我国某海港城市的规划图，回答下列问题：
②处为何不适合建港口？
针对训练
②处等深线稀疏，水域较浅，不利于航行
②处位于河流入海口，泥沙多，容易淤塞航道
读我国某海港城市的规划图，回答下列问题：
图中①②③④哪一处适合建设海滨浴场？为什么？
针对训练
③处
等深线稀疏，水域较浅，且位于港湾中，风浪较小，沙滩宽阔，宜建海滨浴场。
基础梳理
等高线地形图与生产活动
1、选点
（2）港口
应选在等深线密集
（港阔水深）的避风海湾地区。
避开含沙量大的河流，以免引起航道淤塞。（不冻不淤）
自然条件：
水域条件：
陆域
条件：
应选择等高线稀疏
（地形平坦）的地区
社会经济条件
①临近城市，经济发达，腹地广阔；②交通便利
(航行条件)
(筑港条件)
基础梳理
等高线地形图与生产活动
1、选点
（2）港口
航空港应建在等高线稀疏的地方，要求地形平坦开阔、坡度适当、易排水；
还要地质条件好；
注意盛行风向（飞机起飞降落应逆风）；
与城市保持适当的距离等
气象站应建在地势较高、坡度适中、地形开阔的地方
读“某等高线地形图”，回答下列问题：G城是化学工业城市，在图中甲、乙两处建疗养院，以 处较好，理由是：
200
甲
800
850
1221
风向
N
海 洋
乙
G
甲处地势稍高，开阔平坦；
位于阳坡，光照充足；
处于城市上风地带，空气质量好。
甲
思考探究
基础梳理
等高线地形图与生产活动
1、选点
（3）疗养院
疗养院应建在地形坡度较缓(等高线稀疏)、向阳、背山面水(河、湖、海)、气候宜人、空气清新，且有交通线通过，交通便利的地方。
暑假到了，东山中学部分同学自发组成驴友团到大埔丰溪林场进行户外野营活动。经过一天的考察，按预定计划，需搭帐篷宿营。现有A、B、C、D四个宿营地点可供选择，依据所学知识，你认为选择 地宿营最合适，其理由是：
120
80
40
80
120
160
200
240
120
80
240
A
B
C
D
等高线
陡崖
河流
0
500m
C
①离水源较近，取水方便；
②地势稍高，可避免洪水威胁；
③坡度较缓，无地质灾害隐患；
思考探究
A易遭遇洪灾；
B山谷易遭遇山洪；
D陡崖处易遇落石、崩塌；
C地势稍高，可避免洪水威胁；坡度较缓，无地质灾害隐患；离水源近，取水方便。
基础梳理
等高线地形图与生产活动
1、选点
（4）宿营地
①应避开河谷、河边,
以防暴雨造成的山洪暴发。
②避开陡坡、陡崖,
以防崩塌、落石造成的伤害。
③避开山顶，以防大风和夜间低温
④应选在地势较高的缓坡或较平坦的鞍部宿营
(图中宿营地选在D地和E地)。
(2016·江苏地理)5月初，几位“驴友”到我国东南部某山区旅游。下图为该山区地形示意图，图中①～⑥处为露营和观景的备选地点。读图回答(1)～(2)题。
(1)最适宜作为露营地的是（ ）
A．① B．②
C．③ D．④
(2)最适宜观日出的地点是（ ）
A．③ B．④
C．⑤ D．⑥
B
D
针对训练
基础梳理
等高线地形图与生产活动
2、选线
（1）公路、铁路
考虑地形、坡度、线路长短、地质、造价、施工难度
要求：
公路、铁路线一般要求建在坡度平缓的地方，尽量与等高线平行，缩短线路，尽量少占农田，少建桥梁，避开陡崖、陡坡；通往山顶的公路呈“之”字形弯曲，以减小坡度
拟从甲村向乙村修一条公路，③、④两条线路中，较为合理的是 。为什么？
④
④虽然线路较长，但坡度平缓，工程量小，投资省；有利于行车安全；
③线路虽然较短，但道路坡度大，施工难度大，且不利于行车安全。
下图是我国东部某沿海等高线图，完成问题。
活动探究
若将小河水引向疗养院，图中有两条计划路线①、②，
哪一条更合理 为什么
下图是我国东部某沿海等高线图，完成问题。
活动探究
①
从①渠引水，河流从高处向低处可实现自流
基础梳理
等高线地形图与生产活动
2、选线
（2）引水路线
引水路线尽可能短，尽量避免通过山脊等障碍，并利用地势，使水自流。
(图中①线更合理)
路线要尽可能短，尽量避免通过山脉、大河等，以降低施工难度和建设成本
（3 ）输油、输气管道
基础梳理
等高线地形图与生产活动
3、选面
（1）农业生产布局
1
2
3
4
林木
茶园
果园
农田
鱼塘
农田
④积水洼地：渔业
山地：林业、畜牧业
②丘陵：经济林、梯田（缓坡）
③平原、河谷、盆地：种植业
基础梳理
等高线地形图与生产活动
3、选面
（2）工业区、居民区的选址
工业区宜建在地势平坦开阔，且交通便利、水源充足、接近有资源和能源分布的地区；
居民区最好建在依山傍水、地形开阔的向阳地带，并要求交通便利，远离污染。山区多分布于河谷。
地形剖面图的绘制、判读与应用
考点五
地形剖面图是以等高线地形图为基础转绘成的。它是沿等高线地形图某条直线下切而显露出来的地形垂直剖面。地形剖面图可以更直观地表示地面上沿某一方向地势的起伏和坡度的陡缓。
基础梳理
地形剖面图
A
B
C
D
等高线图
鞍部
剖面图
A
B
鞍部
鞍部
C
D
等高线
地轴与地球表面相交的两点
(1)确定比例尺：水平比例尺一般采用原图比例尺(除非特别要求放大或缩小)；垂直比例尺要视等高线图中的高度大小来确定。一般垂直比例尺要大于水平比例尺。
(2)确定水平基线：一般要求与剖面线长度一致，并与剖面线平行。
(3)标出垂直比例尺的高程：高度间隔一般与图中等高距相同，最高高度数要比图中最大高程略大一些，最低高度数要比图中最小高程小一些。
垂直比例尺1：100 000
0
500
1 000
1 500
2 000
-400
-800
`
水平比例尺1：1 000 000
500
1 000
1 500
2 000
0
-200
-400
-600
-800
1 500
海拔/m
A
B
A′
B′
基础梳理
地形剖面图
等高线
地轴与地球表面相交的两点
(4)找点：找出剖面线AB与等高线的所有交点、剖面线与河流的交点、剖面线与山顶或山谷的交点，这些点均为控制剖面图上相应地点高程的控制点，如图所示1-15个点。
(5)定位：从每一个交点向A ′B′线上引垂线，依据原图中控制点的高程，确定剖面图中点位，如图所示中的1′-15′。
(6)点点相连：用平滑曲线从点1′一直连到点15′，即得AB剖面线的地形剖面图。
垂直比例尺1：100 000
0
500
1 000
1 500
2 000
-400
-800
`
水平比例尺1：1 000 000
500
1 000
1 500
2 000
0
-200
-400
-600
-800
1 500
海拔/m
A
B
A′
B′
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1′
2′
3′
4′
5′
6′
7′
8′
9′
10′
11′
12′
13′
14′
15′
基础梳理
地形剖面图
基础梳理
地形剖面图的绘制
600m
500m
400m
300m
200m
100m
200m
300m
400m
500m
600m
700m
100m
A
B
1、定剖线
2、找点（剖面线与等高线所有的交点）　　
3、定比例尺
4、引垂线
700m
5、连线
6、注意关键点
最高处
700＜H＜800
判读
技巧
看关键点（起点、终点、最高点、最低点）
看起伏趋势
看特殊部位（山脊、山谷、陡崖等）
基础梳理
地形剖面图的绘制
针对训练
不整合面指上下地层间有沉积间断或缺失的地层界面。某区域经历多次地质事件。出露中生代和晚古生代地层。下图为“该区域地形地质图及部分地质年代简表”。据此完成下面小题。
8．下列地层界面为不整合面的是（ ）
A．P1—P2 B．P1-K1
C．C1—C2 D．C3-P1
9．该区域经历的显著地壳抬升运动至少有（ ）
A．1 次 B．2 次
C．3 次 D．4 次
B
C
针对训练
10．下列四幅剖面图中，与甲一 乙剖面相符的是（ ）
A． B．
C． D．
A
与平面图中自X至Y地势变化最符合的剖面图是（ ）
解析：图中剖面线XY穿过三处河谷，在选项中的剖面图必须有三个河谷，这是解此题的关键
C
针对训练
活动探究
　　某公安局获悉，一伙犯罪分子将驾车经Ｈ村越境潜逃。侦察员小王奉命前往Ｈ村附近的小山上蹲点守候，只有Ｅ、Ｆ、Ｇ三处适合隐蔽。请读图，你认为何处可以直接监视过往车辆的动向？
解决问题
　　公安在图中Ｅ、Ｆ、Ｇ三处中何处可以直接监视Ｈ村过往车辆的动向？
G处
观察者
目标物
目标物
观察者
凸坡
不可通视
凹坡
可以通视
基础梳理
地形剖面图中的通视问题
A
B
A′
B′
凹形坡
凸形坡
基础梳理
地形剖面图中的通视问题
如果过已知两点作的地形剖面图无障碍物(如山地或山脊)阻挡,则两地可互相通视。
① “凸坡”不能通视；②穿越较高的山丘(山脊)不能通视；
均匀坡、凹坡通视情况好，凸坡通视情况差。
均匀坡
等高线疏密均匀
凸坡
等高线上疏下密
凹坡
等高线上密下疏
基础梳理
坡的类型
针对训练
下图为某区域等高线(单位:m)地形图,甲、乙两地建有养殖场,读图完成12~14题。
13.①③④⑤四地中,在②地一定可以看到的是 ( )
A.①③ B.①⑤ C.③④ D.④⑤
B
针对训练
2023年3月5日清晨，两位地理老师相约游学河山（119.5°E，35.5°N），两人一路相伴而行，各自用手机导航仪绘制并导出了部分区域等高线地形图，下列甲图为李老师手机导出、乙图为张老师手机导出。据此完成下列各题。
26．两位老师在游学过程中（ ）
A．观察到A处的坡度比B处的坡度小
B．在停车场既能看到C地也能看到寨门
C．李老师将图幅放大3倍，新图比例尺为1:25000
D．张老师沿途观察到的地理景观比李老师更为清晰
C
针对训练
3．与乙地相比，将建筑物布局在甲地主要考虑的因素是（ ）
A．地形 B．水源 C．植被 D．坡向
4．与甲地地形平整方式相符的剖面是（ ）
下图为“北半球中纬度某地地形与某地建筑物布局示意图”。读图完成下面小题。
B
D
B．
A．
C．
D．
特殊地形的等高线判读
拓展延伸
基础梳理
特殊地形
思考：图示等高线表示的为何种地貌？
新月型沙丘
等高线呈封闭新月形。一侧陡，一侧缓，缓坡为迎风坡，陡坡为背风坡。
（1）图示地区的盛行风向是（ ）
A.东北 B.西北
C.东南 D.西南
（2）该类地形在我国广泛分布的是（ ）
A.东北地区 B.东南地区
C.西北地区 D.西南地区
Ｂ
Ｃ
针对训练
1．抛物线形沙丘的形态特征应为（ ）
A．迎风坡陡峻而凹进，背风坡平缓而凸出
B．迎风坡陡峻而凸出，背风坡平缓而凹进
C．迎风坡平缓而凹进，背风坡陡峻而凸出
D．“迎风坡平缓而凸出，背风坡陡峻而凹进
2．据图分析，风速最快的是（ ）
A．① B．② C．③ D．④
3．该抛物线形沙丘未来的方向移动是（ ）
A．西北 B．东北 C．东南 D．西南
抛物线形沙丘分布于半荒漠边缘地区或海岸带，主要是由移动沙丘或沙垄受不连续的植物灌丛阻挡而形成。下图是我国某区域抛物线形沙丘示意图。据此完成下面小题。
B
C
C
基础梳理
特殊地形
思考：图示等高线表示的为何种地貌？
梯田
等高线平行,稀疏分组明显,海拔较低,等高距较小。田埂处等高线较密,田面平坦,等高线稀疏。
梯田是因地制宜发展农业生产的典范。图1是四种不同类型梯田的剖面示意图，图2是某地等高线地形图。读图回答问题。
图2中甲区地形适合修筑的梯田类型是( )
A．水平梯田 B．坡式梯田
C．隔坡梯田 D．反坡梯田
C
真题溯源
(2013·江苏卷)
针对训练
若此图为我国西南地区水稻梯田俯视图，且a、b、 c为梯田边界，则( )
A.甲线表示分水线，乙线表示集水线
B.a与b的高度差一定等于b与c的高度差
C.①②两处的海拔基本相等
D.在①处肯定能看见②处正在插秧的人
如图为北半球某地理事物示意图，a、b、c所表示的数值由南向北逐渐减小。完成22~24题。
C
针对训练
1．图中主体部分表示的地表景观最可能是（ ）
A．山地梯田 B．丘陵地区
C．冲积扇平原 D．高原盆地
2．图中河流的流向及河流与水渠的关系是（ ）
A．河流自南向北流，河流水补给水渠
B．河流自北向南流，河流水补给水渠
C．河流自北向南流，水渠水汇入河流
D．河流自南向北流，水渠水汇入河流
3．小路所经地区地势落差最大为（ ）
A．16m-18m B．1216m-1218m C．18m-19m D．19m-20m
等高线指的是指海拔相等的相邻各点所连成的闭合曲线在水平面上的垂直投影。等高线图可以反映一个地方的地形地貌特征。下图为某地区等高线(单位：m)图，读图回答下面小题。
C
A
D
基础梳理
特殊地形
思考：图示等高线表示的为何种地貌？
洪积扇
等高线呈圆弧形，并上密下疏。多有放射状河流或季节河流。
基础梳理
特殊地形
思考：图示等高线表示的为何种地貌？
喀斯特
峰林
山峰等高线密集且平滑，山间盆地（坝子）等高线稀疏处且数值小。
基础梳理
特殊地形
思考：图示等高线表示的为何种地貌？
625
626
627
628
629
630
等高线地形图（单位：米）
风蚀蘑菇
上下部大、中部细小，基座因被高处蘑菇石遮挡，用虚线表示，而高处则用实线表示。
在等高线地形图中蘑菇石基座因被高处蘑菇石遮挡，用虚线表示，而高处则用实线表示。如图中P处即为基部，海拔高度为713m，Q处为蘑菇石顶部，海拔高度为715m。
基础梳理
风蚀蘑菇等高线地形图
基础梳理
特殊地形
思考：图示等高线表示的为何种地貌？
岱崮地貌
崮顶平展开阔，等高线稀疏，外表呈圆形或方形。外围为陡崖（等高线上标有示坡线），向山麓过渡等高线由密集变稀疏。
沂蒙山区典型的一种地貌景观（也叫方山）
基础梳理
特殊地形
思考：图示等高线表示的为何种地貌？
火山口
位于火山的顶端,是一个圆形洼地。 可用示坡线表示 ，也可用数值表示
500
600
700
等高线地形图（单位：米）
