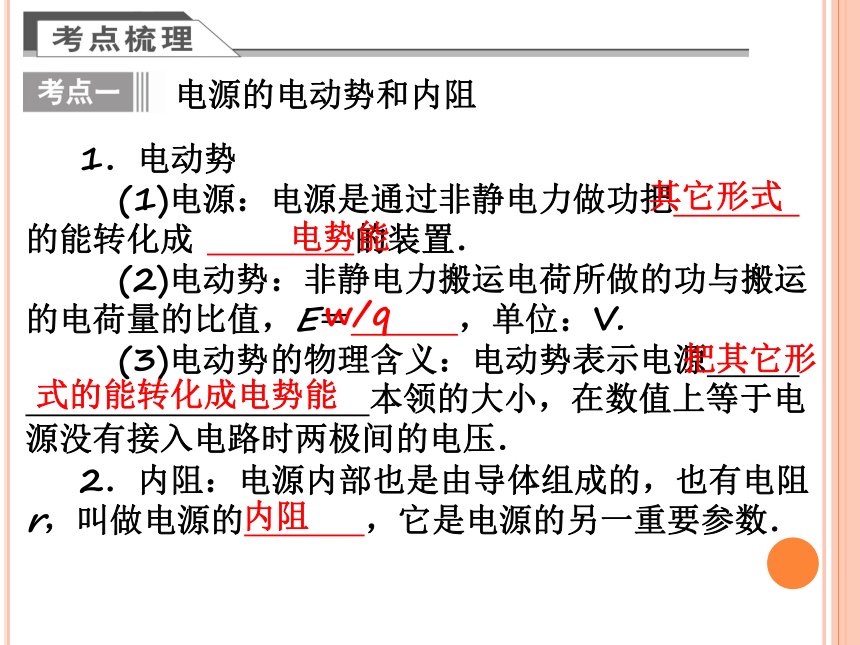

课件22张PPT。第2讲 闭合电路欧姆定律的应用第七章 恒定电流武汉市新洲区第四中学 胡发平 闭合电路欧姆定律的应用电源的电动势和内阻 1．电动势
(1)电源：电源是通过非静电力做功把 的能转化成 的装置．
(2)电动势：非静电力搬运电荷所做的功与搬运的电荷量的比值，E＝ ，单位：V.
(3)电动势的物理含义：电动势表示电源 本领的大小，在数值上等于电源没有接入电路时两极间的电压．
2．内阻：电源内部也是由导体组成的，也有电阻r，叫做电源的 ，它是电源的另一重要参数．

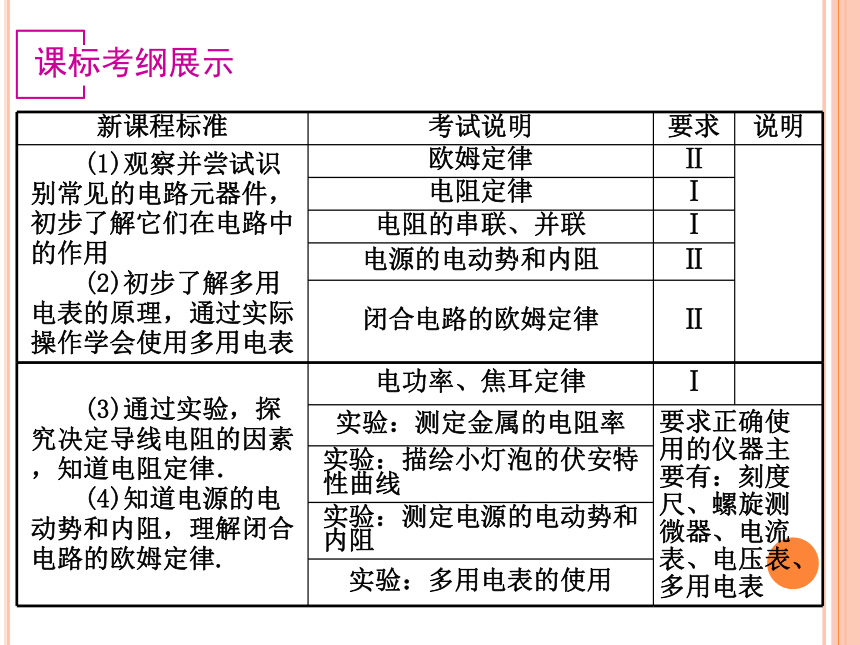

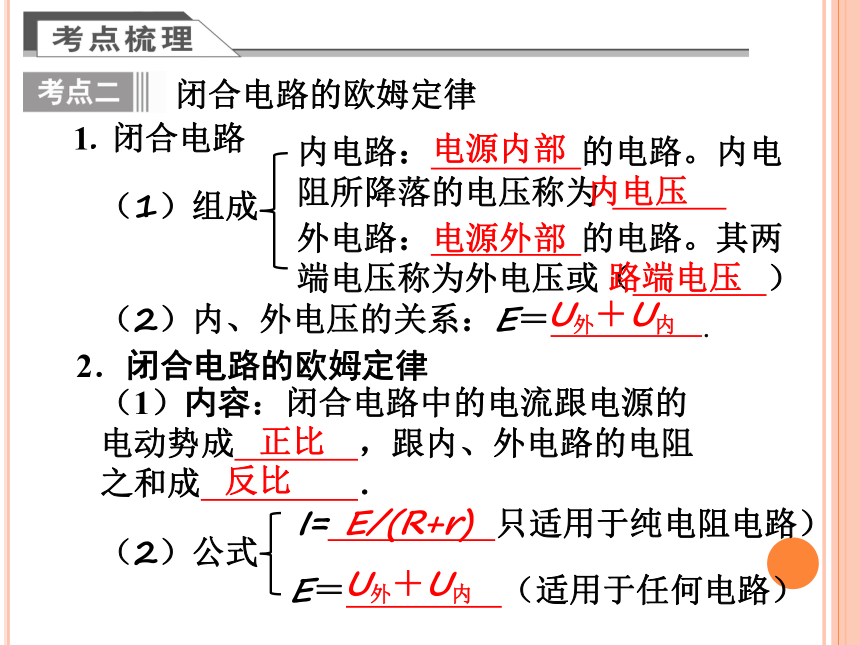

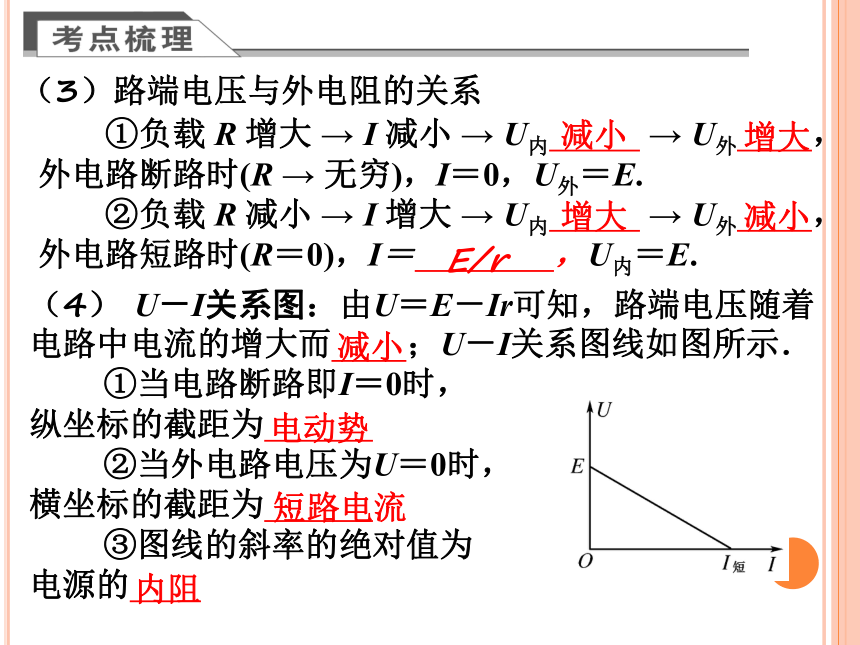

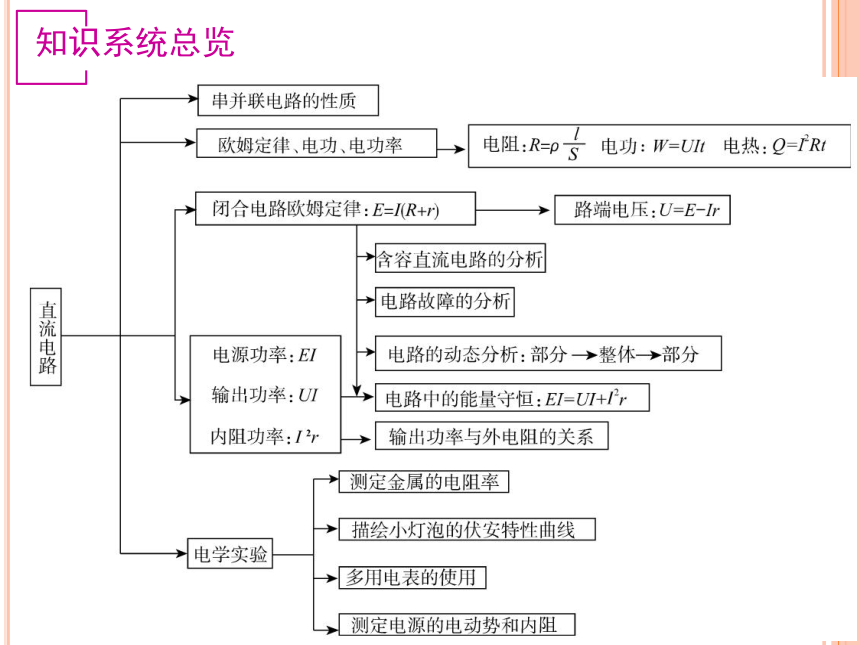

其它形式电势能w/q式的能转化成电势能把其它形内阻闭合电路的欧姆定律1. 闭合电路电源内部电源外部 内电压路端电压U外＋U内U外＋U内E/(R+r)正比反比减小减小增大增大E/r（4） U－I关系图：由U＝E－Ir可知，路端电压随着电路中电流的增大而 ；U－I关系图线如图所示．
①当电路断路即I＝0时，
纵坐标的截距为
②当外电路电压为U＝0时，
横坐标的截距为
③图线的斜率的绝对值为

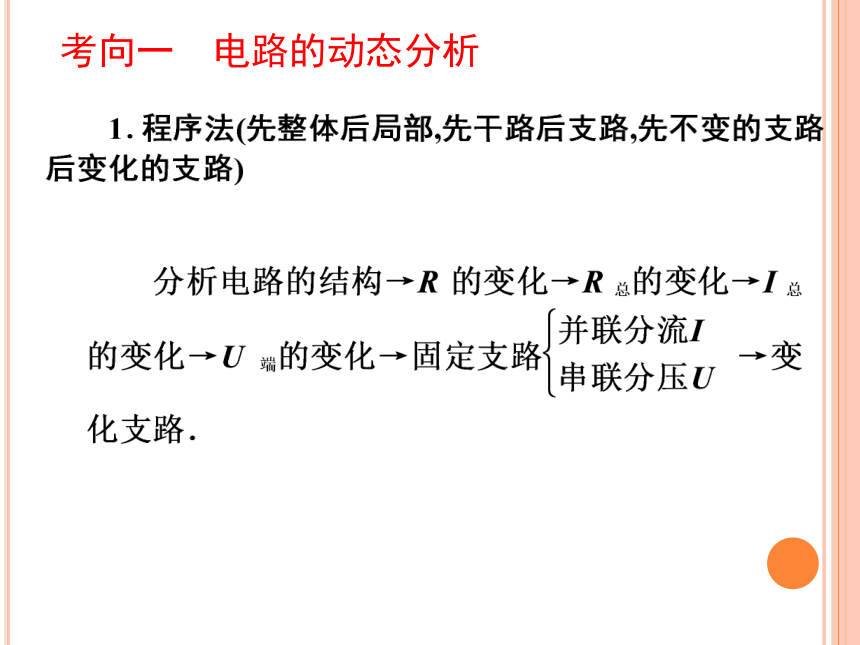

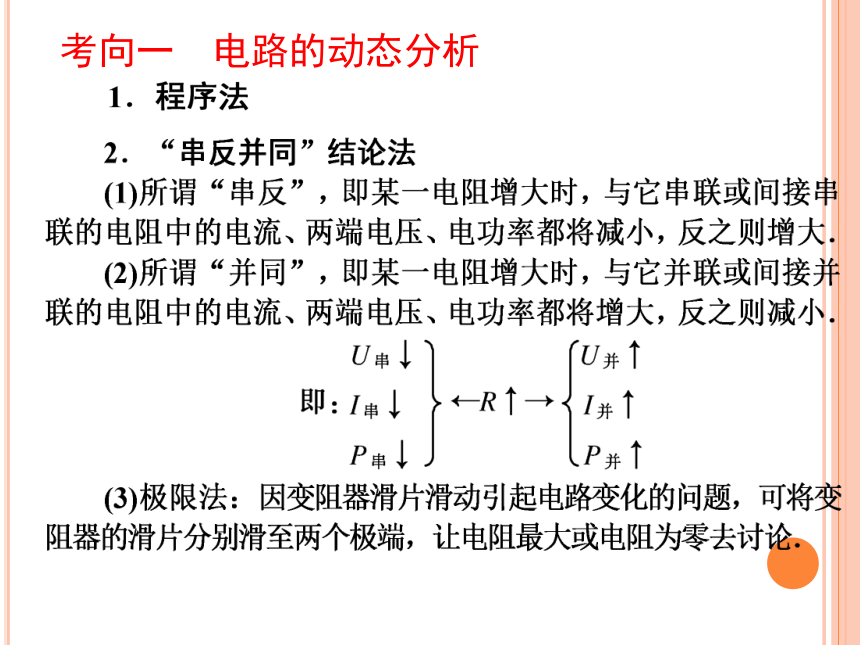

电源的 减小电动势短路电流内阻考向一 电路的动态分析考向一 电路的动态分析考向二 闭合电路中的功率问题1．（2014 ?天津卷）如图所示，电路中R1、R2均为可变电阻，电源内阻不能忽略，平行板电容器C的极板水平放置，闭合电键S，电路达到稳定时，带电油滴悬浮在两板之间静止不动，如果仅改变下列某一个条件，油滴仍能静止不动的是（　　） 请同学们认真完成课后强化作业课后作业高考真题
1.某实物投影机有10个相同的强光灯L1～L10(24V/200W)和10个相同的指示灯X1～ X10(220V/2W),将其连接在220V交流电源上，电路如图，若工作一段时间后，L2 灯丝烧断，则，
A. X1的功率减小，L1的功率增大。
B. X1的功率增大，L1的功率增大
C, X2功率增大，其它指示灯的功率减小
D. X2功率减小，其它指示灯的功率增大
2.如图所示电路，电源内阻不可忽略。开关S闭合后，在变阻器Ru的滑动端向下滑动的过程中
A.电压表与电流表的示数都减小
B.电压表与电流表的示数都增大
C.电压表的示数增大，电流表的示数减小
D.电压表的示数减小，电流表的示数增大。
3．如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P从最高端向下滑动时，
(A)电压表V读数先变大后变小，电流表A读数变大
(B)电压表V读数先变小后变大，电流表A读数变小
(C)电压表V读数先变大后变小，电流表A读数先变小后变大
(D)电压表V读数先变小后变大，电流表A读数先变大后变小
