2016年高考上海卷物理试题解析(精编版)

文档属性

名称 2016年高考上海卷物理试题解析(精编版)
格式 zip
文件大小 759.6KB
资源类型 教案
版本资源 其它版本
科目 物理
更新时间 2016-06-14 15:15:25

图片预览

文档简介

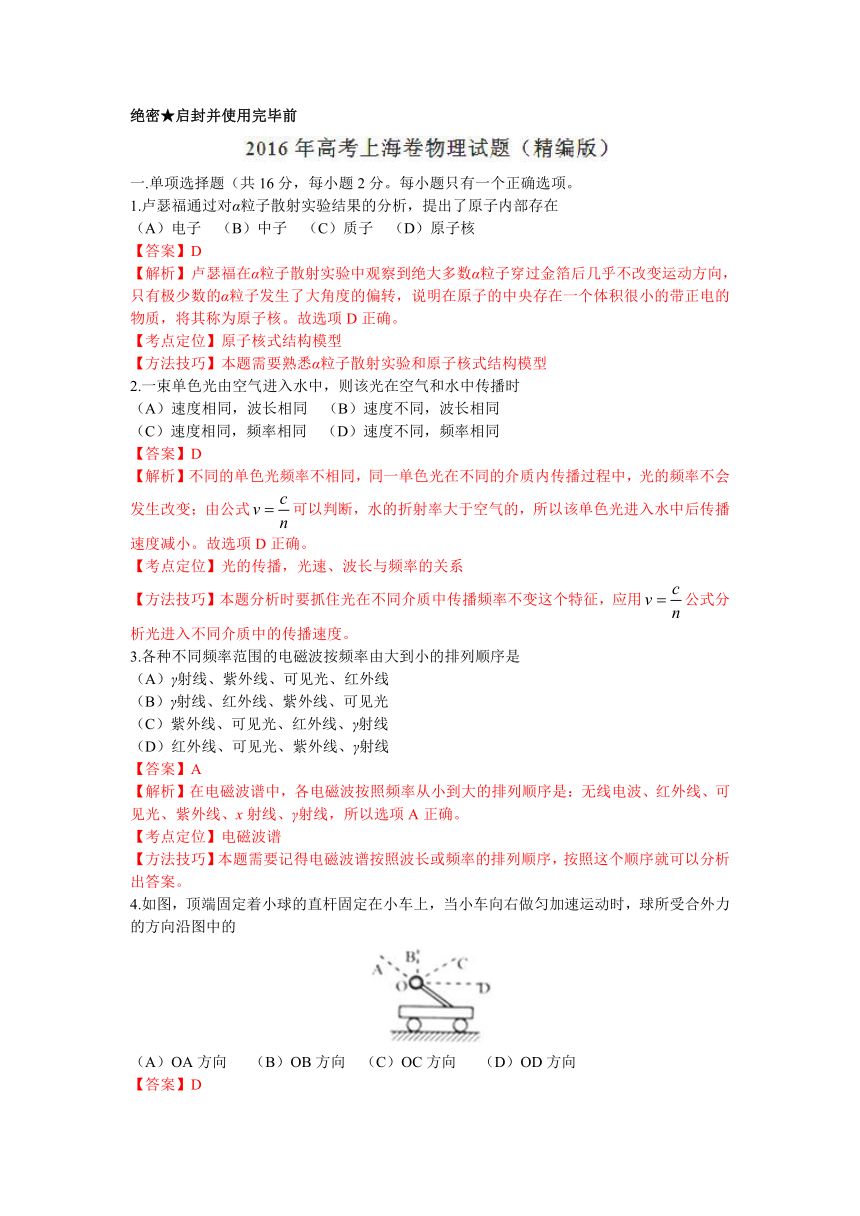

绝密★启封并使用完毕前
一.单项选择题(共16分,每小题2分。每小题只有一个正确选项。
1.卢瑟福通过对α粒子散射实验结果的分析,提出了原子内部存在
(A)电子
(B)中子
(C)质子
(D)原子核
【答案】D
【解析】卢瑟福在α粒子散射实验中观察到绝大多数α粒子穿过金箔后几乎不改变运动方向,只有极少数的α粒子发生了大角度的偏转,说明在原子的中央存在一个体积很小的带正电的物质,将其称为原子核。故选项D正确。
【考点定位】原子核式结构模型
【方法技巧】本题需要熟悉α粒子散射实验和原子核式结构模型
2.一束单色光由空气进入水中,则该光在空气和水中传播时
(A)速度相同,波长相同
(B)速度不同,波长相同
(C)速度相同,频率相同
(D)速度不同,频率相同
【答案】D
【解析】不同的单色光频率不相同,同一单色光在不同的介质内传播过程中,光的频率不会发生改变;由公式可以判断,水的折射率大于空气的,所以该单色光进入水中后传播速度减小。故选项D正确。
【考点定位】光的传播,光速、波长与频率的关系
【方法技巧】本题分析时要抓住光在不同介质中传播频率不变这个特征,应用公式分析光进入不同介质中的传播速度。
3.各种不同频率范围的电磁波按频率由大到小的排列顺序是
(A)γ射线、紫外线、可见光、红外线
(B)γ射线、红外线、紫外线、可见光
(C)紫外线、可见光、红外线、γ射线
(D)红外线、可见光、紫外线、γ射线
【答案】A
【解析】在电磁波谱中,各电磁波按照频率从小到大的排列顺序是:无线电波、红外线、可见光、紫外线、x射线、γ射线,所以选项A正确。
【考点定位】电磁波谱
【方法技巧】本题需要记得电磁波谱按照波长或频率的排列顺序,按照这个顺序就可以分析出答案。
4.如图,顶端固定着小球的直杆固定在小车上,当小车向右做匀加速运动时,球所受合外力的方向沿图中的
(A)OA方向
(B)OB方向
(C)OC方向
(D)OD方向
【答案】D
【解析】据题意可知,小车向右做匀加速直线运动,由于球固定在杆上,而杆固定在小车上,则三者属于同一整体,根据整体法和隔离法的关系分析可知,球和小车的加速度相同,所以球的加速度也应该向右,故选项D正确。
【考点定位】牛顿第二定律,整体法和隔离法
【方法技巧】本题通过整体法和隔离法可以判断出做匀变速直线运动的物体局部加速度和整体加速度相同。

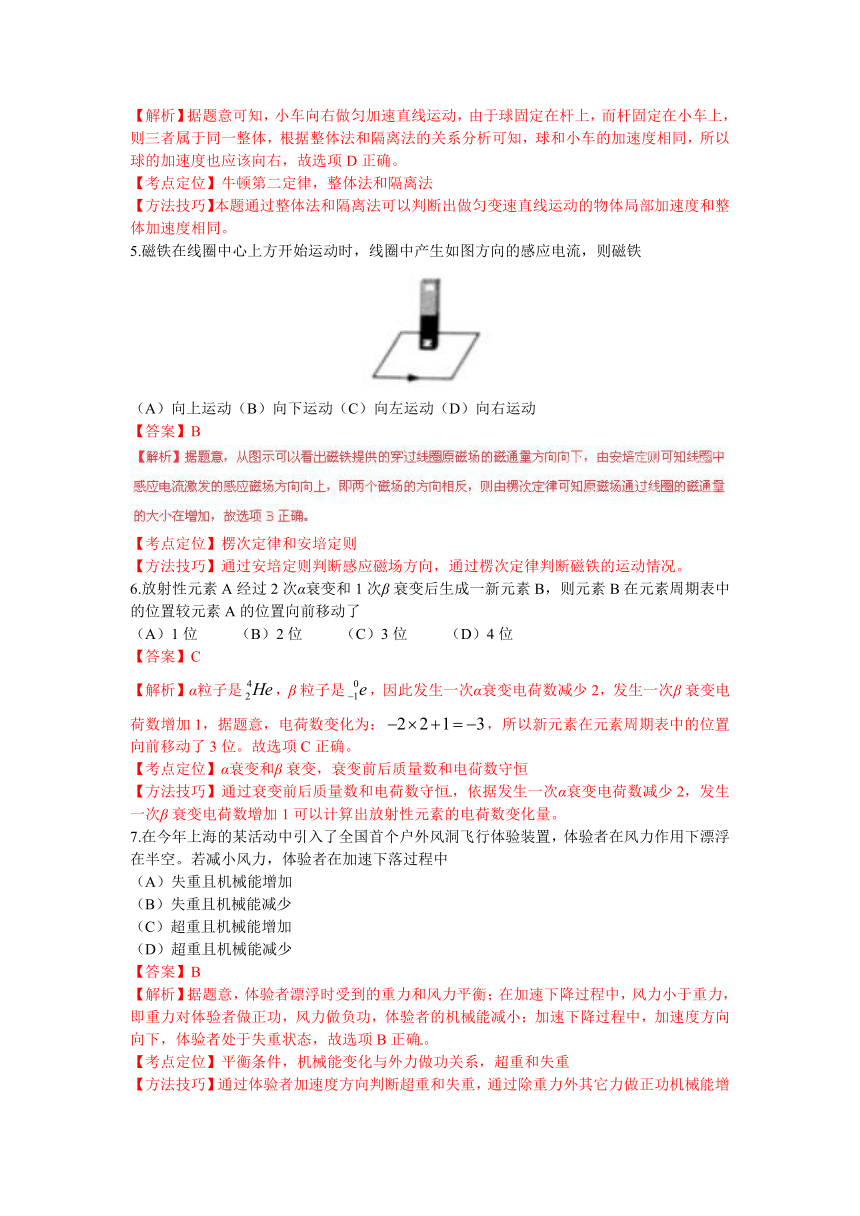

5.磁铁在线圈中心上方开始运动时,线圈中产生如图方向的感应电流,则磁铁
(A)向上运动(B)向下运动(C)向左运动(D)向右运动
【答案】B
【考点定位】楞次定律和安培定则
【方法技巧】通过安培定则判断感应磁场方向,通过楞次定律判断磁铁的运动情况。
6.放射性元素A经过2次α衰变和1次β?衰变后生成一新元素B,则元素B在元素周期表中的位置较元素A的位置向前移动了
(A)1位
(B)2位
(C)3位
(D)4位
【答案】C
【解析】α粒子是,β?粒子是,因此发生一次α衰变电荷数减少2,发生一次β?衰变电荷数增加1,据题意,电荷数变化为:,所以新元素在元素周期表中的位置向前移动了3位。故选项C正确。
【考点定位】α衰变和β?衰变,衰变前后质量数和电荷数守恒
【方法技巧】通过衰变前后质量数和电荷数守恒,依据发生一次α衰变电荷数减少2,发生一次β?衰变电荷数增加1可以计算出放射性元素的电荷数变化量。
7.在今年上海的某活动中引入了全国首个户外风洞飞行体验装置,体验者在风力作用下漂浮在半空。若减小风力,体验者在加速下落过程中
(A)失重且机械能增加
(B)失重且机械能减少
(C)超重且机械能增加
(D)超重且机械能减少
【答案】B
【解析】据题意,体验者漂浮时受到的重力和风力平衡;在加速下降过程中,风力小于重力,即重力对体验者做正功,风力做负功,体验者的机械能减小;加速下降过程中,加速度方向向下,体验者处于失重状态,故选项B正确。
【考点定位】平衡条件,机械能变化与外力做功关系,超重和失重
【方法技巧】通过体验者加速度方向判断超重和失重,通过除重力外其它力做正功机械能增加,其它力做负功机械能减少可以判断机械能变化情况。

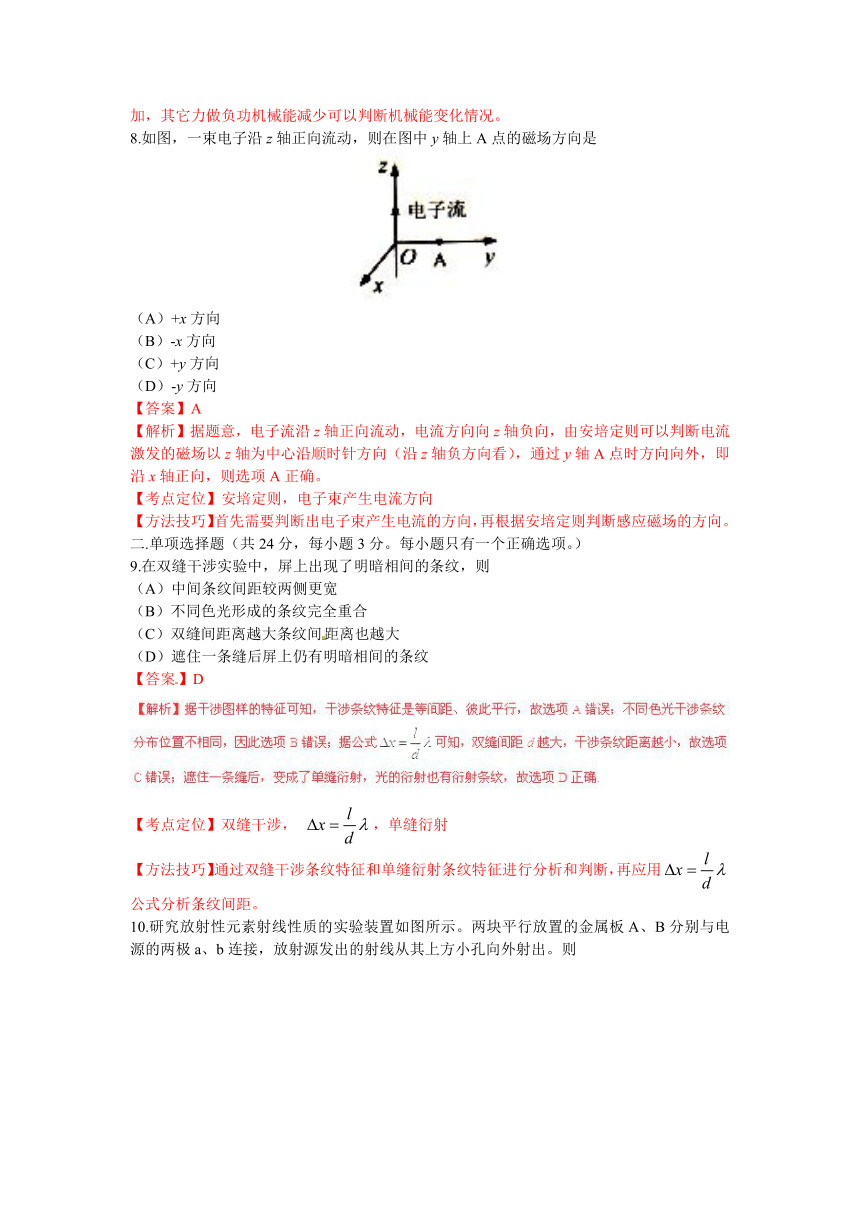

8.如图,一束电子沿z轴正向流动,则在图中y轴上A点的磁场方向是
(A)+x方向
(B)-x方向
(C)+y方向
(D)-y方向
【答案】A
【解析】据题意,电子流沿z轴正向流动,电流方向向z轴负向,由安培定则可以判断电流激发的磁场以z轴为中心沿顺时针方向(沿z轴负方向看),通过y轴A点时方向向外,即沿x轴正向,则选项A正确。
【考点定位】安培定则,电子束产生电流方向
【方法技巧】首先需要判断出电子束产生电流的方向,再根据安培定则判断感应磁场的方向。
二.单项选择题(共24分,每小题3分。每小题只有一个正确选项。)
9.在双缝干涉实验中,屏上出现了明暗相间的条纹,则
(A)中间条纹间距较两侧更宽
(B)不同色光形成的条纹完全重合
(C)双缝间距离越大条纹间距离也越大
(D)遮住一条缝后屏上仍有明暗相间的条纹
【答案】D
【考点定位】双缝干涉,
,单缝衍射
【方法技巧】通过双缝干涉条纹特征和单缝衍射条纹特征进行分析和判断,再应用公式分析条纹间距。

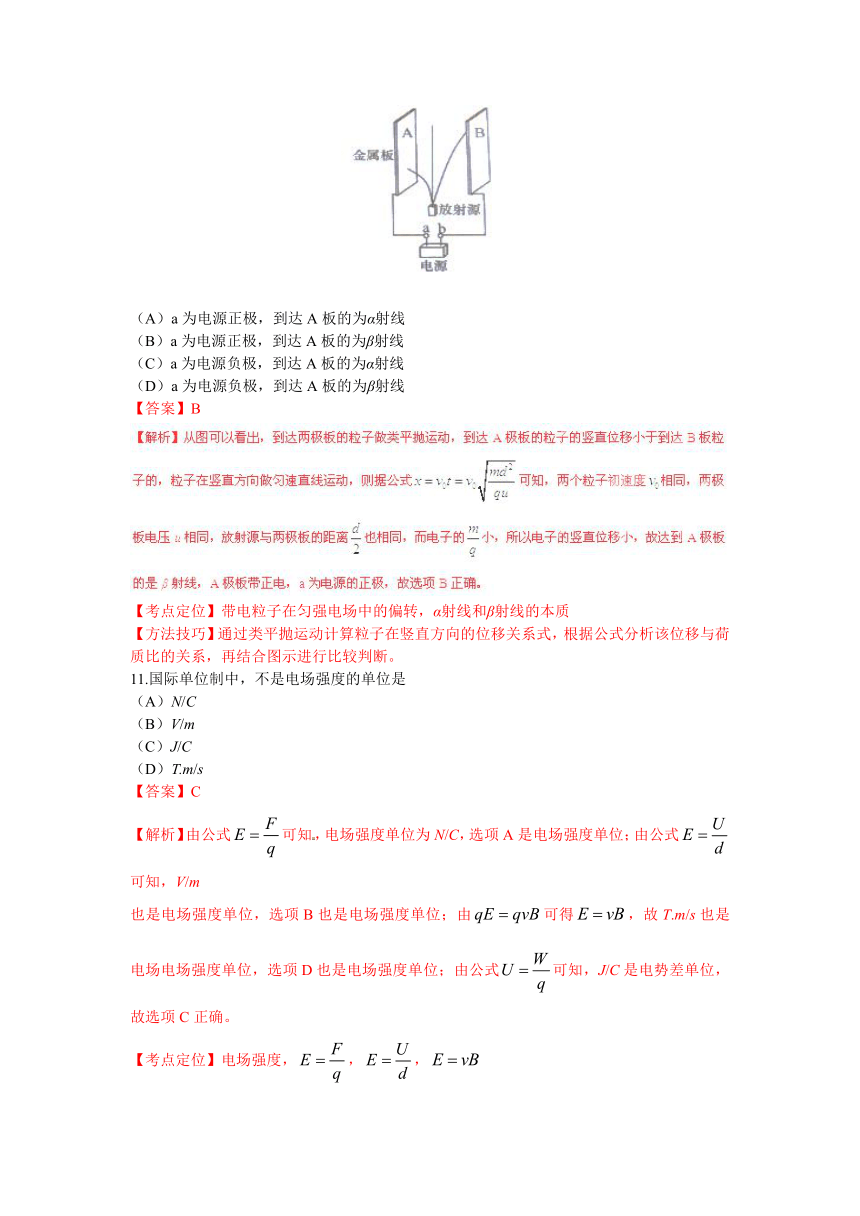

10.研究放射性元素射线性质的实验装置如图所示。两块平行放置的金属板A、B分别与电源的两极a、b连接,放射源发出的射线从其上方小孔向外射出。则
(A)a为电源正极,到达A板的为α射线
(B)a为电源正极,到达A板的为β射线
(C)a为电源负极,到达A板的为α射线
(D)a为电源负极,到达A板的为β射线
【答案】B
【考点定位】带电粒子在匀强电场中的偏转,α射线和β射线的本质
【方法技巧】通过类平抛运动计算粒子在竖直方向的位移关系式,根据公式分析该位移与荷质比的关系,再结合图示进行比较判断。
11.国际单位制中,不是电场强度的单位是
(A)N/C
(B)V/m
(C)J/C
(D)T.m/s
【答案】C
【解析】由公式可知,电场强度单位为N/C,选项A是电场强度单位;由公式可知,V/m
也是电场强度单位,选项B也是电场强度单位;由可得,故T.m/s也是电场电场强度单位,选项D也是电场强度单位;由公式可知,J/C是电势差单位,故选项C正确。
【考点定位】电场强度,,,
【方法技巧】本题通过电场强度公式,,分别判断对应的场强单位。

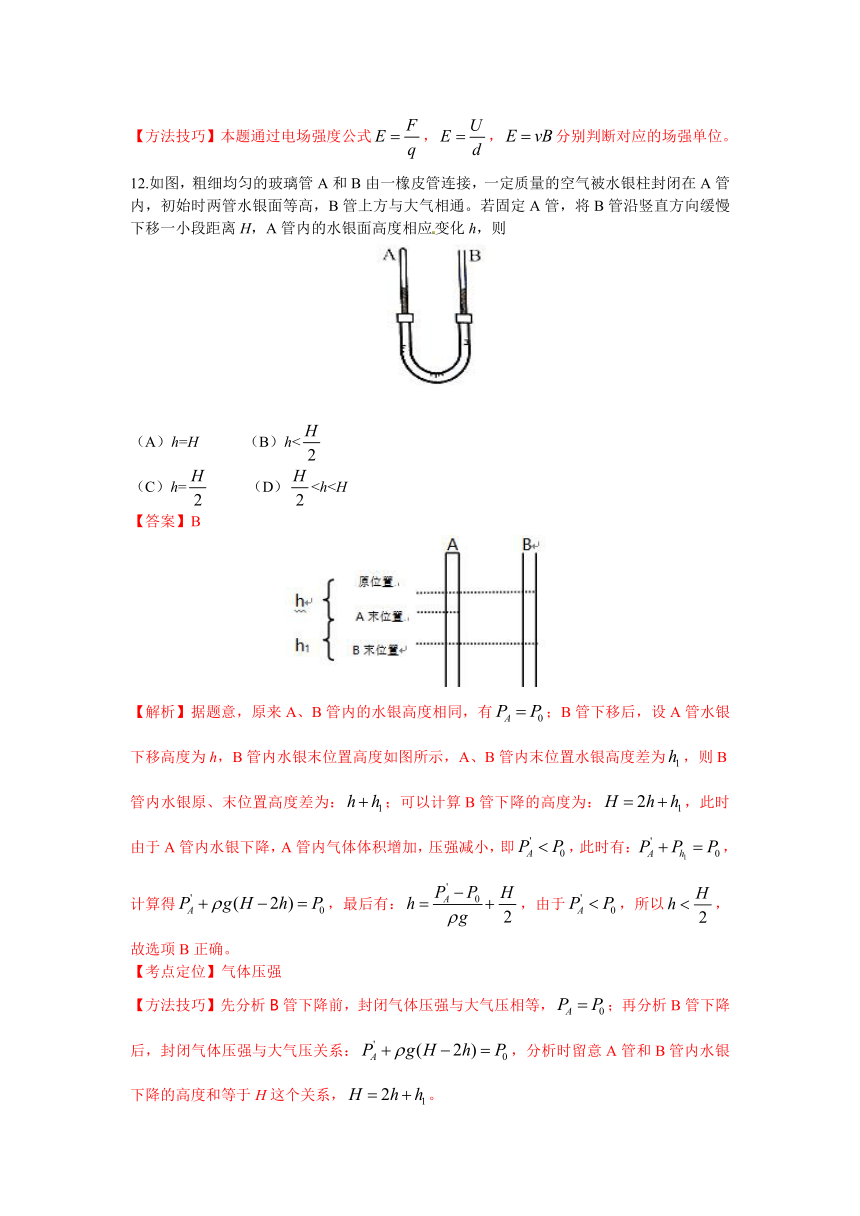

12.如图,粗细均匀的玻璃管A和B由一橡皮管连接,一定质量的空气被水银柱封闭在A管内,初始时两管水银面等高,B管上方与大气相通。若固定A管,将B管沿竖直方向缓慢下移一小段距离H,A管内的水银面高度相应变化h,则
(A)h=H
(B)h<
(C)h=
(D)【答案】B
【解析】据题意,原来A、B管内的水银高度相同,有;B管下移后,设A管水银下移高度为h,B管内水银末位置高度如图所示,A、B管内末位置水银高度差为,则B管内水银原、末位置高度差为:;可以计算B管下降的高度为:,此时由于A管内水银下降,A管内气体体积增加,压强减小,即,此时有:,计算得,最后有:,由于,所以,故选项B正确。
【考点定位】气体压强
【方法技巧】先分析B管下降前,封闭气体压强与大气压相等,;再分析B管下降后,封闭气体压强与大气压关系:,分析时留意A管和B管内水银下降的高度和等于H这个关系,。
13.电源电动势反映了电源把其它形式的能量转化为电能的能力,因此
(A)电动势是一种非静电力
(B)电动势越大,表明电源储存的电能越多
(C)电动势的大小是非静电力做功能力的反映
(D)电动势就是闭合电路中电源两端的电压
【答案】C
【解析】电动势是反映电源通过非静电力做功将其它形式的能转化为电势能本领的物理量,电动势越大说明这种转化本领越强,但不能说明储存的电能越多,故选项A、B错误而选项C正确;闭合电路中电源两端电压大小等于外电压大小,故选项D错误。
【考点定位】电动势
【方法技巧】本题需要理解电动势的物理意义,电源电动势在闭合电路中的能量分配。
14.物体做匀加速直线运动,相继经过两段距离为16
m的路程,第一段用时4
s,第二段用时2
s,则物体的加速度是
(A)
(B)
(C)
(D)
【答案】B
【解析】据题意,物体做匀加速直线运动,t时间内的平均速度等于时刻的瞬时速度,在第一段内中间时刻的瞬时速度为:;在第二段内中间时刻的瞬时速度为:;则物体加速度为:,故选项B正确。
【考点定位】匀变速直线运动规律,匀变速直线运动的推论
【方法技巧】本题先通过物体做匀加速直线运动,t时间内的平均速度等于时刻的瞬时速度,求出两段时间中间时刻的瞬时速度,在根据加速度公式计算出物体的加速度。
15.如图,始终竖直向上的力F作用在三角板A端,使其绕B点在竖直平面内缓慢地沿顺时针方向转动一小角度,力F对B点的力矩为M,则转动过程中
(A)M减小,F增大
(B)M减小,F减小
(C)M增大,F增大
(D)M增大,F减小
【答案】A
【考点定位】力矩、受力平衡条件
【方法技巧】通过物体受力平衡条件判断拉力F的变化情况,分析力矩时通过极端思维的方法进行判断。
16.风速仪结构如图(a)所示。光源发出的光经光纤传输,被探测器接收,当风轮旋转时,通过齿轮带动凸轮圆盘旋转,当圆盘上的凸轮经过透镜系统时光被挡住。已知风轮叶片转动半径为r,每转动n圈带动凸轮圆盘转动一圈。若某段时间内探测器接收到的光强随时间变化关系如图(b)所示,则该时间段内风轮叶片
(A)转速逐渐减小,平均速率为
(B)转速逐渐减小,平均速率为
(C)转速逐渐增大,平均速率为
(D)转速逐渐增大,平均速率为
【答案】B
【解析】据题意,从b图可以看出,在时间内,探测器接收到光的时间在增长,圆盘凸轮的挡光时间也在增长,可以确定圆盘凸轮的转动速度在减小;在时间内可以从图看出有4次挡光,即圆盘转动4周,则风轮叶片转动了4n周,风轮叶片转过的弧长为,叶片转动速率为:,故选项B正确。
【考点定位】圆周运动,线速度,平均速度
【方法技巧】先通过图示判断圆盘凸轮的转动速度率变化和转动圈数,再通过圆周运动的关系计算叶片转动速率。
三.多项选择题(共16分,每小题4分。每小题有二个或者三个正确选项。全选对的,得4分;选对但不全的,得2分;有选或不答的,得0分。)
17.某气体的摩尔质量为M,分子质量为m
。若1摩尔该气体的体积为Vm,密度为ρ,则该气体单位体积分子数为(阿伏伽德罗常数为NA)
(A)
(B)
(C)
(D)
【答案】ABC
【解析】据题意,气体单位体积分子数是指单位体积气体分子的数量,选项A中NA是指每摩尔该气体含有的气体分子数量,Vm是指每摩尔该气体的体积,两者相除刚好得到单位体积该气体含有的分子数量,选项A正确;选项B
中,摩尔质量M与分子质量m相除刚好得到每摩尔该气体含有的气体分子数,即为NA,此时就与选项A相同了,故选项B正确;选项C中,气体摩尔质量与其他密度相除刚好得到气体的摩尔体积Vm,所以选项C也正确而选项D错误。
【考点定位】阿伏伽德罗常数,物质的量
【方法技巧】首先通过阿伏伽德罗常数和摩尔体积相比可以得到气体单位体积内的分子数,再通过选项结论反推,反推过程中要注意各物理量的意义。
18.如图所示电路中,电源内阻忽略不计。闭合电建,电压表示数为U,电流表示数为I;在滑动变阻器R1的滑片P由a端滑到b端的过程中
(A)U先变大后变小
(B)I先变小后变大
(C)U与I比值先变大后变小
(D)U变化量与I变化量比值等于R3
【答案】BC
【考点定位】欧姆定律,闭合电路欧姆定律,电路动态分析
【方法技巧】由于电源不计内阻,从图示需要判断出电压表示数不变,再分析滑片滑动过程中电阻变化,根据欧姆定律可以分析电流表示数,进而可以分析所有选项。
19.如图(a),螺线管内有平行于轴线的外加匀强磁场,以图中箭头所示方向为其正方向。螺线管与导线框abcd相连,导线框内有一小金属圆环L,圆环与导线框在同一平面内。当螺线管内的磁感应强度B随时间按图(b)所示规律变化时
(A)在t1~t2时间内,L有收缩趋势
(B)在t2~t3时间内,L有扩张趋势
(C)在t2~t3时间内,L内有逆时针方向的感应电流
(D)在t3~t4时间内,L内有顺时针方向的感应电流
【答案】AD
【解析】据题意,在t1~t2时间内,外加磁场磁感应强度增加且斜率在增加,则在导线框中产生顺时针方向大小增加的电流,该电流激发出增加的磁场,该磁场通过圆环,在圆环内产生感应电流,据结论“增缩减扩”可以判定圆环有收缩趋势,故选项A正确;在t2~t3时间内,外加磁场均匀变化,在导线框中产生稳定电流,该电流激发出稳定磁场,该磁场通过圆环时,圆环中没有感应电流,故选项B、C错误;在t3~t4时间内,外加磁场向下减小,且斜率也减小,在导线框中产生顺时针方向减小的电流,该电流激发出向内减小的磁场,故圆环内产生顺时针方向电流,选项D正确。
【考点定位】楞次定律,安培定则
【方法技巧】线圈内通有非均匀变化的磁场,导线框内产生变化的电流,该电流激发出变化的磁场,才可以是圆环产生感应电流;线圈内通有均匀变化的磁场,导线框内产生稳定的电流,该电流激发出的是稳定的磁场,不会使圆环产生感应电流。
20.甲、乙两列横波在同一介质中分别从波源M、N两点沿x轴相向传播,波速为2m/s,振幅相同;某时刻的图像如图所示。则
(A)甲乙两波的起振方向相反
(B)甲乙两波的频率之比为3:2
(C)再经过3s,平衡位置在x=7m处的质点振动方向向下
(D)再经过3s,两波源间(不含波源)有5个质点位移为零
【答案】ABD
【考点定位】机械波的传播,质点的振动
【方法技巧】通过波的前沿质点振动方向判断波的起振方向,根据波长、波速与频率关系计算两列波的频率,通过平移法画出3s时的波形,在进行分析问题。
四.填空题(共20分,每小题4分。)
本大题中第22题为分叉题,分A、B两类,考生可任选一类答题。若两类试题均做,一律按A类题积分。
21.形象描述磁场分布的曲线叫做____________,通常___________的大小也叫做磁通量密度。
【答案】磁感线;磁感应强度
【解析】为了形象的描述磁场而假想出来的曲线,曲线上任意一点的切线方向均表示该位置的磁场方向,这样的曲线称为磁感线;磁场的强弱大小用磁感应强度表示,在磁通量中有:,所以磁感应强度也称为磁通密度。
【考点定位】磁感线;磁感应强度,磁通密度
【方法技巧】本题考查定义,需要对磁感线,磁感应强度以及磁通密度概念熟悉。
22A、B选做一题
22A.如图,粗糙水平面上,两物体A、B以轻绳相连,在恒力F作用下做匀速运动。某时刻轻绳断开,A在F牵引下继续前进,B最后静止。则在B静止前,A和B组成的系统动量_________(选填:“守恒”或“不守恒“)。在B静止后,A和B组成的系统动量
。(选填:“守恒”或“不守恒“)
【答案】守恒;不守恒
【解析】轻绳断开前,A、B做匀速运动,系统受到的拉力F和摩擦力平衡,合外力等于零,即,所以系统动量守恒;当轻绳断开B静止之前,A、B系统的受力情况不变,即,所以系统的动量依然守恒;当B静止后,系统的受力情况发生改变,即,系统合外力不等于零,系统动量不守恒。
【考点定位】动量守恒条件
【方法技巧】先通过匀速运动分析A、B整体的合外力,再分析轻绳断开后A、B整体的合外力,只要合外力为零,系统动量守恒,反之不守恒。
22B.两颗卫星绕地球运行的周期之比为27:1,则它们的角速度之比为__________,轨道半径之比为___________。
【答案】1:27;9:1
【解析】据题意,卫星饶地球做匀速圆周运动,卫星的运行角速度与周期关系为:,即角速度与周期成反比,则;两颗卫星做匀速圆周运动,由万有引力提供向心力,则有:,即,所以有:。
【考点定位】圆周运动关系,万有引力定律
【方法技巧】先通过圆周运动关系分析两颗卫星的角速度关系,再通过万有引力关系计算轨道半径关系。
23.如图,圆弧形凹槽固定在水平地面上,其中ABC是位于竖直平面内以O为圆心的一段圆弧,OA与竖直方向的夹角为α。一小球以速度从桌面边缘P水平抛出,恰好从A点沿圆弧的切线方向进入凹槽。小球从P到A的运动时间为____________;直线PA与竖直方向的夹角β=_________。
【答案】;
【考点定位】平抛运动
【方法技巧】先分解小球到达A点速度,通过计算小球运动到A点时间,在分解平抛运动位移,根据找出角度关系。
24.如图,质量为m的带电小球A用绝缘细线悬挂于O点,处于静止状态。施加一水平向右的匀强电场后,A向右摆动,摆动的最大角度为60°,则A受到的电场力大小为

在改变电场强度的大小和方向后,小球A的平衡位置在α=60°处,然后再将A的质量改变为2m,其新的平衡位置在α=30°处,A受到的电场力大小为

【答案】;mg
【解析】据题意,带电小球受到电场力后摆动的最大角度为60°,末速度为0,此过程中电场力F对小球做正功,重力G做负功,细线拉力T不做功,据动能定理有:,计算电场力
为:;改变电场强度的大小和方向后,平衡在α=60°处时据正弦定理有:,平衡在α=30°处时,由正弦定理有:,经过计算得到:,。
【考点定位】动能定理,物体平衡条件,正弦定理
【方法技巧】先通过动能定理计算带电小球运动到最高点过程中受到的电场力,再通过平衡条件和正弦定理计算小球在α=60°处和α=30°处时的电场力。
25.地面上物体在变力F作用下由静止开始竖直向上运动,力F随高度x的变化关系如图所示,物体能上升的最大高为h,h,加速度的最大值为

【答案】0或h;
【考点定位】动能定理,牛顿第二定律,一次函数的应用
【方法技巧】首先结合图分析物体从静止上升过程中什么位置加速度最大,再通过图像找出变力F与高度x的关系,通过动能定理计算出变力,最后带入牛顿第二定律计算加速度。
五、实验题(共24分)
26、(3分)在“用DIS研究机械能守恒定律”的实验中,用到的传感器是
传感器。若摆锤直径的测量值大于其真实值会造成摆锤动能的测量值偏
。(选填:“大”或“小”)。
【答案】光电门;大
【解析】在实验中,摆锤的速度通过光电门进行测量,测量的速度是通过小球直径d与挡光时间的比值进行计算,为:,当摆锤直径测量值大于真实值时,小球直径d会变大,导致计算出的小球速度变大,故小球动能也会变大。
【考点定位】机械能守恒定律的验证
【方法技巧】要熟悉实验“机械能守恒定律的验证”,会计算摆球通过光电门时的速度,带入动能公式就可以分析小球动能的变化情况。
27、(6分)在“用多用电表测电阻、电流和电压”的实验中
(1)(多选题)用多用电测电流或电阻的过程中
(A)在测量电阻时,更换倍率后必须重新进行调零
(B)在测量电流时,更换量程后必须重新进行调零
(C)在测量未知电阻时,必须先选择倍率最大挡进行试测
(D)在测量未知电流时,必须先选择电流最大量程进行试测
【答案】A,D
【解析】多用电表测量电阻时,更换倍率后都必须重新进行欧姆调零,选项A正确;测量电流前需要进行机械调零,更换量程时不需要进行再次调零,选项B错误;在测量未知电阻时,必须先用电压表测试电阻内是否带有电源,再大致估计电阻大小选择大致倍率,故选项C错误;在测量未知电流时,必须选择电流最大量程进行测试,避免电表烧坏,故选项D正确。
(2)测量时多用电表指针指在如图所示位置。若选择开关处于“10V”挡,其读数为
V;若选择开关处于“×10”挡,其读数为
200
Ω(选填:“大于”,“等于”或“小于”)。
【答案】5.4;小于
【解析】若选择开关处于“10V”挡,则电表的最小刻度为0.2v,此时读数为5.4v;若选择开关处于“×10”挡,欧姆表的中央刻度为15,此时指针指示未知小于15,所以读数应该小于150Ω,故小于200Ω。
【考点定位】多用电表的使用
【方法技巧】会规范应用多用电表,会正确读出多用电表示数,才是解决本题的关键,在平时实验训练过程中要多加注意规范操作和正确使用。
28.(7分)“用DIS描绘电场的等势线”的实验装置示意图如图所示。
(1)(单选题)该实验描绘的是
(A)两个等量同种电荷周围的等势线
(B)两个等量异种电荷周围的等势线
(C)两个不等量同种电荷周围的等势线
(D)两个不等量异种电荷周围的等势线
【答案】B
【解析】该实验中,用A、B两个接线柱分别接在电源的正负极上,一个带正电另外一个带负点,模拟等量异种电荷产生的电场,所以选项B正确。
(2)(单选题)实验操作时,需在平整的木板上依次铺放
(A)导电纸、复写纸、白纸
(B)白纸、导电纸、复写纸
(C)导电纸、白纸、复写纸
(D)白纸、复写纸、导电纸
【答案】D
(3)若电压传感器的红、黑探针分别接触图中d、f两点(f、d连线与A、B连线垂直)时,示数小于零。为使示数为零,应保持红色探针与d点接触,而将黑色探针
(选填:“向左”或“向右”)移动。
【答案】向右
【解析】据题意,只有当指针示数为零时才说明两点的电势相等,现在保持红色探针与d点接触,为了保证电压表示数为零,需要使黑色探针与红色探针电势相等,则要把黑色探针向右移动。
【考点定位】等势线的描绘
【方法技巧】掌握如何模拟等量异种电荷,会正确操作该实验,知道导电纸、复写纸和白纸的放置顺序,理解如何判断两个位置电势相等的方法,是解决本题的关键。
29.(8分)某同学制作了一个结构如图(a)所示的温度计。一端封闭的轻质细管可绕封闭端O自由转动,管长0.5m。将一量程足够大的力传感器调零,细管的开口端通过细线挂于力传感器挂钩上,使细管保持水平、细线沿竖直方向。在气体温度为270K时,用一段水银将长度为0.3m的气柱封闭在管内。实验时改变气体温度,测得封闭气柱长度l和力传感器读数F之间的关系如图(b)所示(实验中大气压强不变)。
(1)管内水银柱长度为
m,为保证水银不溢出,该温度计能测得的最高温度为
K。
(2)若气柱初始长度大于0.3m,该温度计能测量的最高温度将
(选填:“增大”,“不变”或“减小”)。
(3)若实验中大气压强略有升高,则用该温度计测出的温度将
(选填:“偏高”,“不变”或“偏低”)。
【答案】(1)0.1;360
(2)减小(3)偏低
【解析】(1)、由于轻质管可以绕O点转动,通过力矩关系有:设水银长度的一半为x,封闭气体长度为l,,研究气体长度为0.3m和0.35m两个位置,可以计算出水银长度为:;为保证水银不溢出,水银刚好到达管口,此时封闭气体长度为l=0.4m,则根据,可以算出此时温度为。
(2)、根据上题结论,从公式可以看出,后来温度与原来的气体长度有反比关系,所以该温度计能够测量的最大温度将会减小。
(3)、实验过程中大气压强增加,公式,
得到,温度会增加,但如果仍然用计算的话,会出现测量值偏低。
【考点定位】力矩,气体状态方程
【方法技巧】根据力矩的平衡计算水银长度,根据公式计算气体温度,根据公式判断测量值温度的变化。
六、计算题(共50分)
30.(10分)如图,两端封闭的直玻璃管竖直放置,一段水银将管内气体分隔为上下两部分A和B,上下两部分气体初温度相等,且体积VA>VB。
(1)若A、B两部分气体同时升高相同的温度,水银柱将如何移动?
某同学解答如下:
设两部分气体压强不变,由,…,,…,所以水银柱将向下移动。
上述解答是否正确?若正确,请写出完整的解答;若不正确,请说明理由并给出正确的解答。
(2)在上下两部分气体升高相同温度的过程中,水银柱位置发生变化,最后稳定在新的平衡位置,A、B两部分气体始末状态压强的变化量分别为ΔpA和ΔpB,分析并比较二者的大小关系。
【答案】(1)不正确
水银柱向上移动
(2)
【考点定位】查理定律,封闭气体压强
【方法技巧】通过查理定律计算分析水银柱的移动方向;建立升温前后A、B气体压强关系,两式相减就可以计算出两部分气体的压强变化关系。
31.(12分)风洞是研究空气动力学的实验设备。如图,将刚性杆水平固定在风洞内距地面高度H=3.2m处,杆上套一质量m=3kg,可沿杆滑动的小球。将小球所受的风力调节为F=15N,方向水平向左。小球以速度v0=8m/s向右离开杆端,假设小球所受风力不变,取g=10m/s2。求:
(1)小球落地所需时间和离开杆端的水平距离;
(2)小球落地时的动能。
(3)小球离开杆端后经过多少时间动能为78J?
【答案】(1)4.8m
(2)120J
(3)t1=0.4s,t2=0.24s
【解析】(1)小球在竖直方向做自由落体运动,运动时间为
?
125t2-80t+12=0
解得t1=0.4s,t2=0.24s
【考点定位】曲线运动,自由落体运动,匀速运动,动能定理
【方法技巧】首先分析出小球的运动情况,竖直方向自由落体运动,水平方向匀减速直线运动,根据运动现在计算小球运动时间和水平位移;通过动能定理计算小球落地动能;通过动能定理和运动学关系计算该时间。
32、(14分)如图(a),长度L=0.8m的光滑杆左端固定一带正电的点电荷A,其电荷量Q=;一质量m=0.02kg,带电量为q的小球B套在杆上。将杆沿水平方向固定于某非均匀外电场中,以杆左端为原点,沿杆向右为x轴正方向建立坐标系。点电荷A对小球B的作用力随B位置x的变化关系如图(b)中曲线I所示,小球B所受水平方向的合力随B位置x的变化关系如图(b)中曲线II所示,其中曲线II在0.16≤x≤0.20和x≥0.40范围可近似看作直线。求:(静电力常量)
(1)小球B所带电量q;
(2)非均匀外电场在x=0.3m处沿细杆方向的电场强度大小E;
(3)在合电场中,x=0.4m与x=0.6m之间的电势差U。
(4)已知小球在x=0.2m处获得v=0.4m/s的初速度时,最远可以运动到x=0.4m。若小球在x=0.16m处受到方向向右,大小为0.04N的恒力作用后,由静止开始运动,为使小球能离开细杆,恒力作用的最小距离s是多少?
【答案】(1)
(2)
(3)800v
(4)0.065m
【解析】(1)由图可知,当x=0.3m时,N
因此C
(2)设在x=0.3m处点电荷与小球间作用力为F2,
F合=F2+qE
因此
电场在x=0.3m处沿细秆方向的电场强度大小为3,方向水平向左。
(3)根据图像可知在x=0.4m与x=0.6m之间合力做功大小
W合=0.0040.2=810-4J
由qU=W合
可得
(4)由图可知小球从x=0.16m到x=0.2m处
电场力做功J
小球从到处
电场力做功
==
由图可知小球从到处
电场力做功=-0.004×0.4=
由动能定理
+++=0
解得
=
【考点定位】库仑定律,电场强度,电势差,
【方法技巧】通过图线1位置0.3m处和库仑定律计算小球B带电量;再根据图像分析0.3m处合力向左,库仑力向右,可以计算出该位置外加电场的电场力,进而计算外加电场电场强度;在0.4到0.6m出合电场是匀强电场,根据qU=W合可以计算两位置电势差;通过动能定理计算该距离。
33.(14分)如图,一关于y轴对称的导体轨道位于水平面内,磁感应强度为B的匀强磁场与平面垂直。一足够长,质量为m的直导体棒沿x轴方向置于轨道上,在外力F作用下从原点由静止开始沿y轴正方向做加速度为a的匀速加速直线运动,运动时棒与x轴始终平行。棒单位长度的电阻ρ,与电阻不计的轨道接触良好,运动中产生的热功率随棒位置的变化规律为P=ky(SI)。求:
(1)导体轨道的轨道方程y=f(x);
(2)棒在运动过程中受到的安培力Fm随y的变化关系;
(3)棒从y=0运动到y=L过程中外力F的功。
【答案】(1)
(2)
(3)
【解析】(1)设棒运动到某一位置时与轨道接触点的坐标为(±),安培力的功率
以轨道方程代入得
(3)由动能定理
安培力做功
棒在处动能
外力做功
【考点定位】安培力,功率,匀变速直线运动规律,动能定理
【方法技巧】根据安培力的功率,匀变速直线运动位移速度关系,导出轨道的轨道方程和安培力随y的变化关系;通过动能定理计算棒运动过程中外力做的功。
