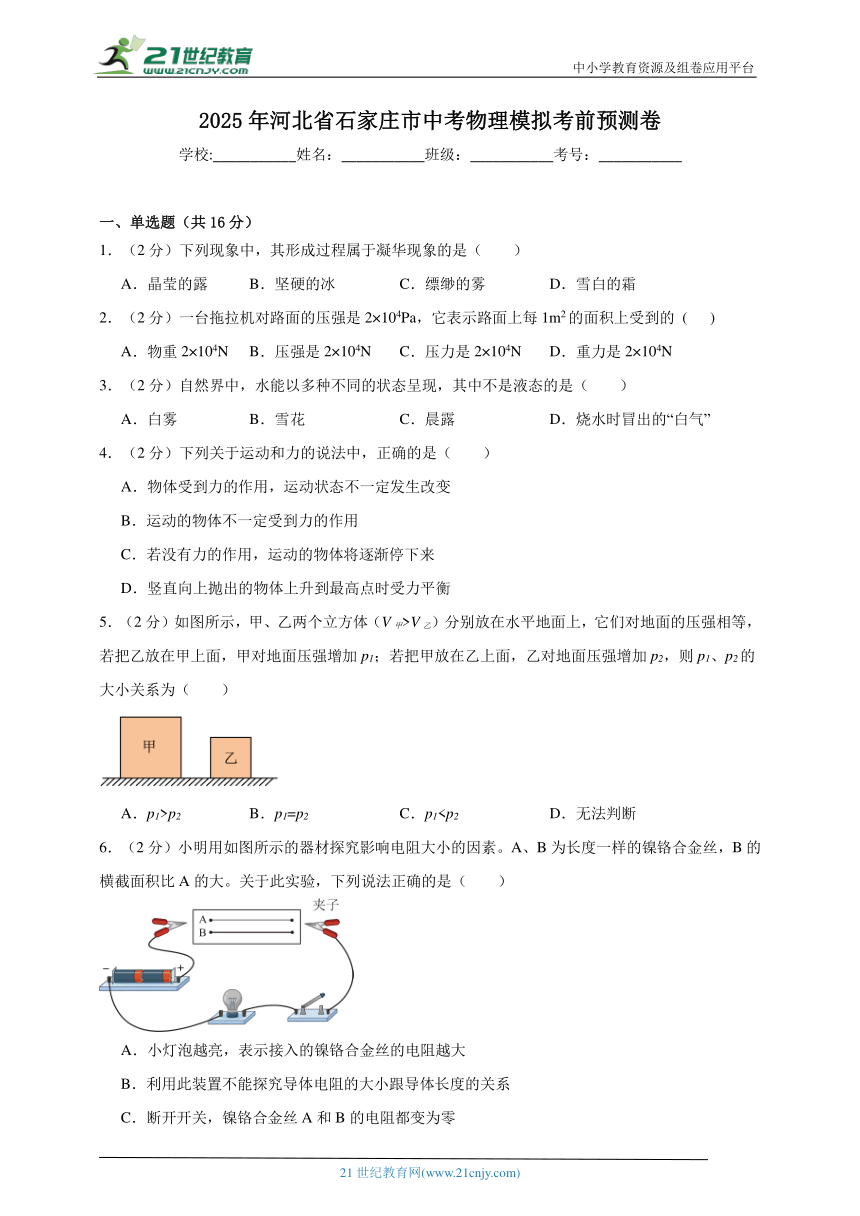

2025年河北省石家庄市中考物理模拟考前预测卷
学校:___________姓名：___________班级：___________考号：___________
一、单选题（共16分）
1．（2分）下列现象中，其形成过程属于凝华现象的是（　　）
A．晶莹的露 B．坚硬的冰 C．缥缈的雾 D．雪白的霜
2．（2分）一台拖拉机对路面的压强是2×104Pa，它表示路面上每1m2的面积上受到的 (　 )
A．物重2×104N B．压强是2×104N C．压力是2×104N D．重力是2×104N
3．（2分）自然界中，水能以多种不同的状态呈现，其中不是液态的是（　　）
A．白雾 B．雪花 C．晨露 D．烧水时冒出的“白气”
4．（2分）下列关于运动和力的说法中，正确的是（　　）
A．物体受到力的作用，运动状态不一定发生改变
B．运动的物体不一定受到力的作用
C．若没有力的作用，运动的物体将逐渐停下来
D．竖直向上抛出的物体上升到最高点时受力平衡
5．（2分）如图所示，甲、乙两个立方体（V甲>V乙）分别放在水平地面上，它们对地面的压强相等，若把乙放在甲上面，甲对地面压强增加p1；若把甲放在乙上面，乙对地面压强增加p2，则p1、p2的大小关系为（　　）
A．p1>p2 B．p1=p2 C．p16．（2分）小明用如图所示的器材探究影响电阻大小的因素。A、B为长度一样的镍铬合金丝，B的横截面积比A的大。关于此实验，下列说法正确的是（　　）
A．小灯泡越亮，表示接入的镍铬合金丝的电阻越大
B．利用此装置不能探究导体电阻的大小跟导体长度的关系
C．断开开关，镍铬合金丝A和B的电阻都变为零
D．合金丝A的电阻比B的大

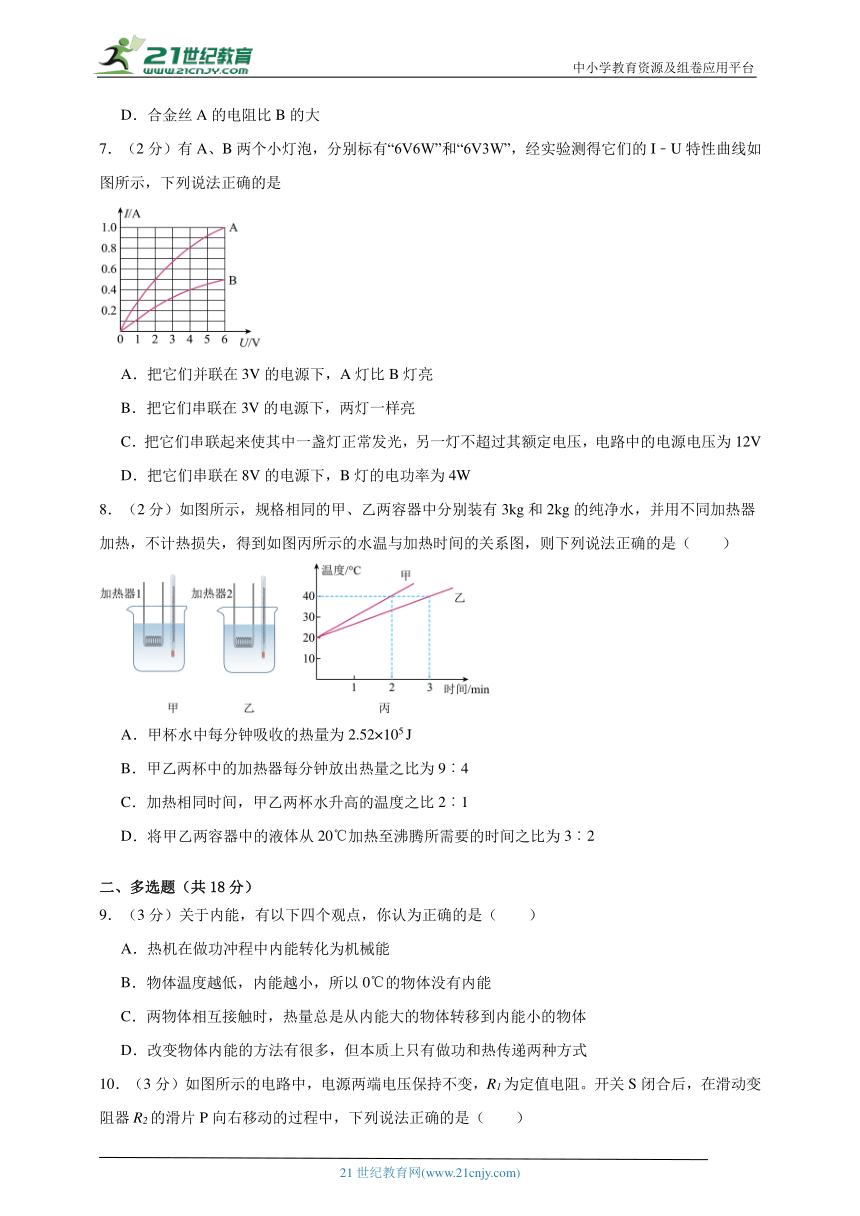

7．（2分）有A、B两个小灯泡，分别标有“6V6W”和“6V3W”，经实验测得它们的I﹣U特性曲线如图所示，下列说法正确的是
A．把它们并联在3V的电源下，A灯比B灯亮
B．把它们串联在3V的电源下，两灯一样亮
C．把它们串联起来使其中一盏灯正常发光，另一灯不超过其额定电压，电路中的电源电压为12V
D．把它们串联在8V的电源下，B灯的电功率为4W
8．（2分）如图所示，规格相同的甲、乙两容器中分别装有3kg和2kg的纯净水，并用不同加热器加热，不计热损失，得到如图丙所示的水温与加热时间的关系图，则下列说法正确的是（　　）
A．甲杯水中每分钟吸收的热量为2.52×105 J
B．甲乙两杯中的加热器每分钟放出热量之比为9︰4
C．加热相同时间，甲乙两杯水升高的温度之比2︰1
D．将甲乙两容器中的液体从20℃加热至沸腾所需要的时间之比为3︰2
二、多选题（共18分）
9．（3分）关于内能，有以下四个观点，你认为正确的是（　　）
A．热机在做功冲程中内能转化为机械能
B．物体温度越低，内能越小，所以0℃的物体没有内能
C．两物体相互接触时，热量总是从内能大的物体转移到内能小的物体
D．改变物体内能的方法有很多，但本质上只有做功和热传递两种方式

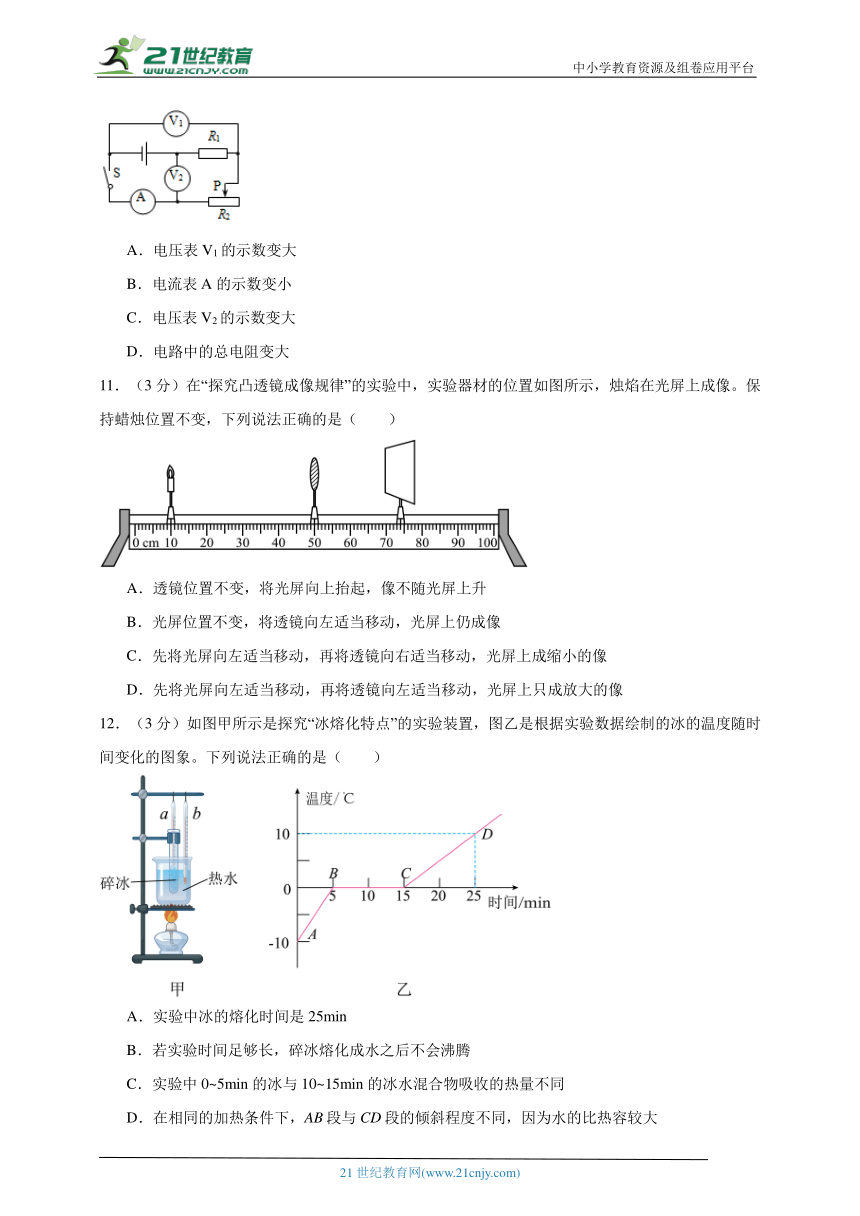

10．（3分）如图所示的电路中，电源两端电压保持不变，R1为定值电阻。开关S闭合后，在滑动变阻器R2的滑片P向右移动的过程中，下列说法正确的是（　　）
A．电压表V1的示数变大
B．电流表A的示数变小
C．电压表V2的示数变大
D．电路中的总电阻变大
11．（3分）在“探究凸透镜成像规律”的实验中，实验器材的位置如图所示，烛焰在光屏上成像。保持蜡烛位置不变，下列说法正确的是（　　）
A．透镜位置不变，将光屏向上抬起，像不随光屏上升
B．光屏位置不变，将透镜向左适当移动，光屏上仍成像
C．先将光屏向左适当移动，再将透镜向右适当移动，光屏上成缩小的像
D．先将光屏向左适当移动，再将透镜向左适当移动，光屏上只成放大的像
12．（3分）如图甲所示是探究“冰熔化特点”的实验装置，图乙是根据实验数据绘制的冰的温度随时间变化的图象。下列说法正确的是（　　）
A．实验中冰的熔化时间是25min
B．若实验时间足够长，碎冰熔化成水之后不会沸腾
C．实验中0~5min的冰与10~15min的冰水混合物吸收的热量不同
D．在相同的加热条件下，AB段与CD段的倾斜程度不同，因为水的比热容较大

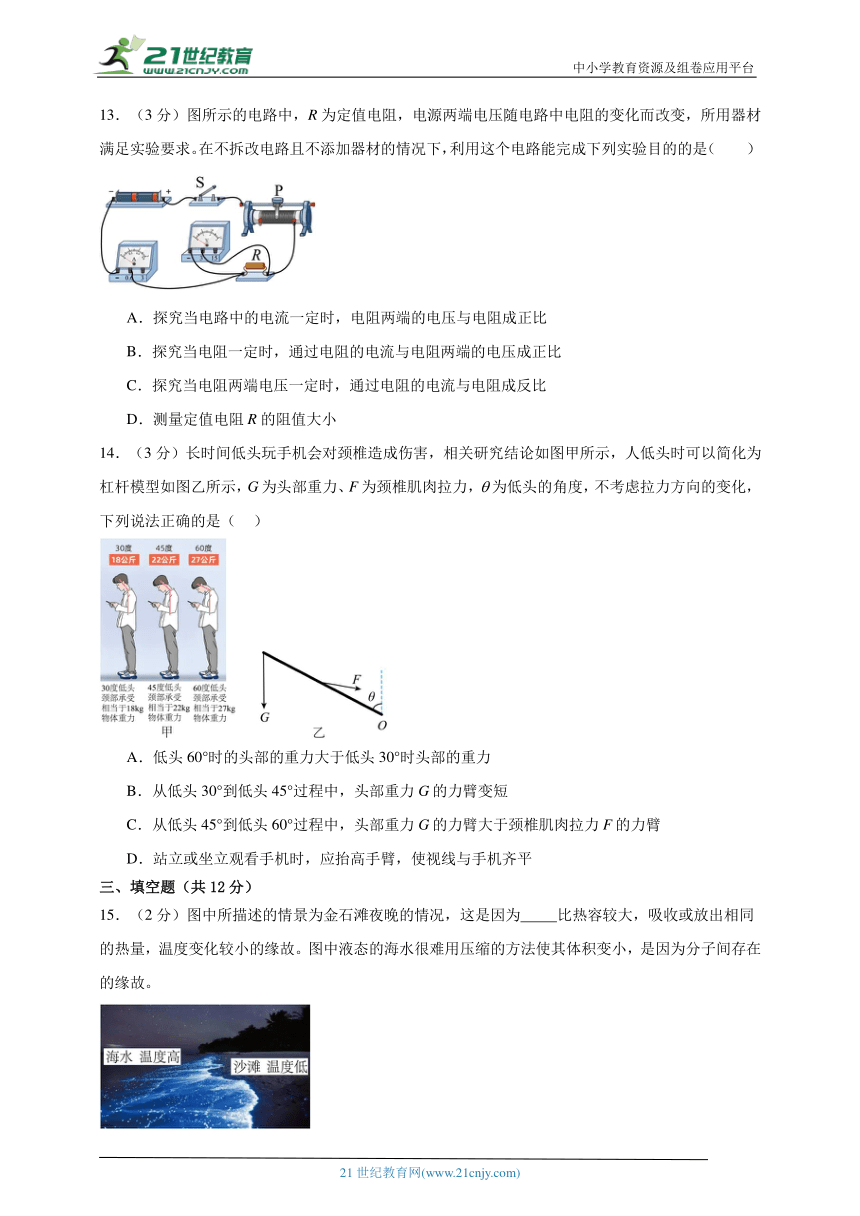

13．（3分）图所示的电路中，R为定值电阻，电源两端电压随电路中电阻的变化而改变，所用器材满足实验要求。在不拆改电路且不添加器材的情况下，利用这个电路能完成下列实验目的的是（　　）
A．探究当电路中的电流一定时，电阻两端的电压与电阻成正比
B．探究当电阻一定时，通过电阻的电流与电阻两端的电压成正比
C．探究当电阻两端电压一定时，通过电阻的电流与电阻成反比
D．测量定值电阻R的阻值大小
14．（3分）长时间低头玩手机会对颈椎造成伤害，相关研究结论如图甲所示，人低头时可以简化为杠杆模型如图乙所示，G为头部重力、F为颈椎肌肉拉力，为低头的角度，不考虑拉力方向的变化，下列说法正确的是（ ）
A．低头60°时的头部的重力大于低头30°时头部的重力
B．从低头30°到低头45°过程中，头部重力G的力臂变短
C．从低头45°到低头60°过程中，头部重力G的力臂大于颈椎肌肉拉力F的力臂
D．站立或坐立观看手机时，应抬高手臂，使视线与手机齐平
三、填空题（共12分）
15．（2分）图中所描述的情景为金石滩夜晚的情况，这是因为 比热容较大，吸收或放出相同的热量，温度变化较小的缘故。图中液态的海水很难用压缩的方法使其体积变小，是因为分子间存在 的缘故。

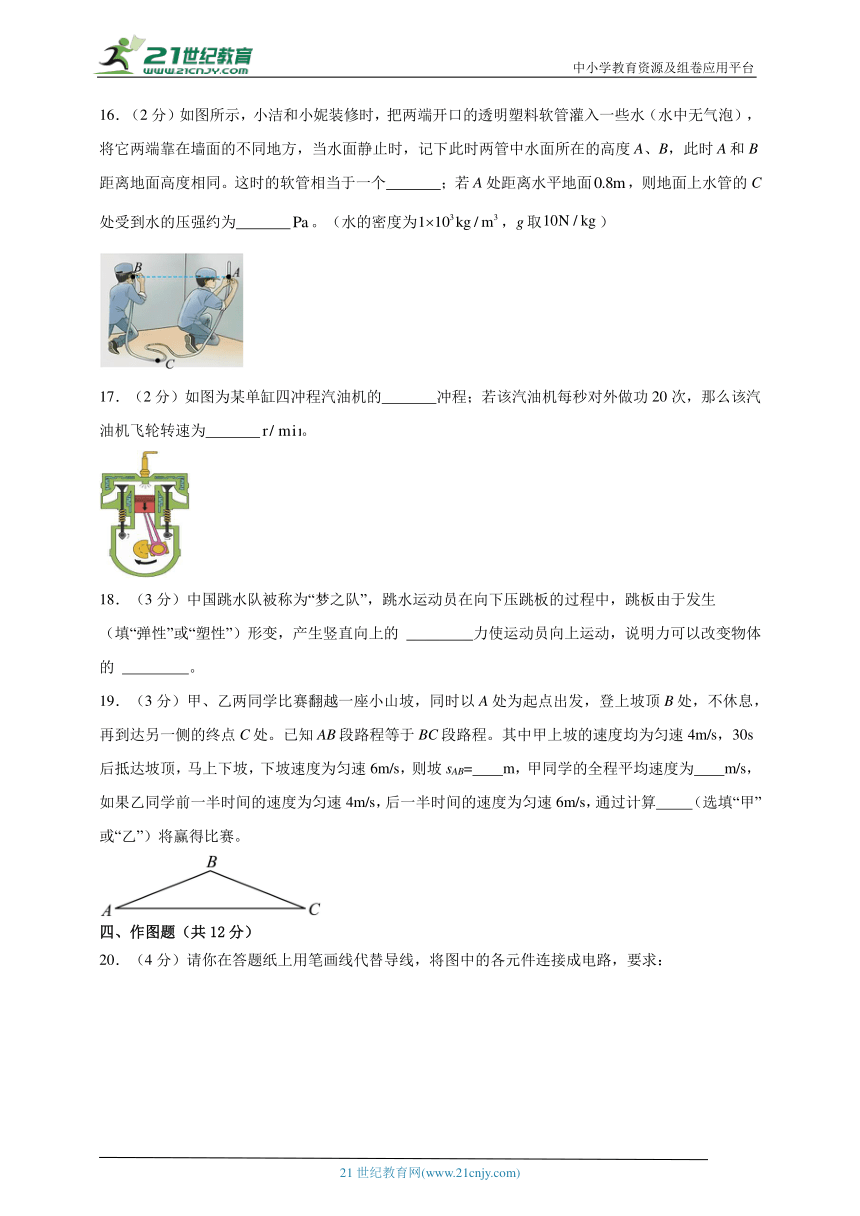

16．（2分）如图所示，小洁和小妮装修时，把两端开口的透明塑料软管灌入一些水（水中无气泡），将它两端靠在墙面的不同地方，当水面静止时，记下此时两管中水面所在的高度A、B，此时A和B距离地面高度相同。这时的软管相当于一个 ；若A处距离水平地面，则地面上水管的C处受到水的压强约为 。（水的密度为，g取）
17．（2分）如图为某单缸四冲程汽油机的 冲程；若该汽油机每秒对外做功20次，那么该汽油机飞轮转速为 。
18．（3分）中国跳水队被称为“梦之队”，跳水运动员在向下压跳板的过程中，跳板由于发生 （填“弹性”或“塑性”）形变，产生竖直向上的 力使运动员向上运动，说明力可以改变物体的 。
19．（3分）甲、乙两同学比赛翻越一座小山坡，同时以A处为起点出发，登上坡顶B处，不休息，再到达另一侧的终点C处。已知AB段路程等于BC段路程。其中甲上坡的速度均为匀速4m/s，30s后抵达坡顶，马上下坡，下坡速度为匀速6m/s，则坡sAB= m，甲同学的全程平均速度为 m/s，如果乙同学前一半时间的速度为匀速4m/s，后一半时间的速度为匀速6m/s，通过计算 （选填“甲”或“乙”）将赢得比赛。
四、作图题（共12分）
20．（4分）请你在答题纸上用笔画线代替导线，将图中的各元件连接成电路，要求：
（1）两灯泡并联；
（2）电流表测流过L1的电流（电流约为0.4A）；
（3）开关S1控制整个电路，S2只控制L2；
（4）导线不能交叉。
21．（4分）请画图确定光源位置，并完成光路图．
22．（4分）（1）一位同学沿水平方向用75N的力推箱子，请在图8中画出这个力的示意图；
（2）俯卧撑是一项常见的健身项目。图是小丽同学做俯卧撑时的示意图。她的身体可视为杠杆，O点为支点，A点为重心。请在图中画出重力G的力臂l2和地面对手的支持力F的力臂l1。
五、实验题（共12分）
23．（4分）小龙通过实验探究“水沸腾前后的温度变化”。
（1）如图1是小龙最初组装好的实验器材，请你指出图中的一个错误： ；
（2）从水被加热至90℃时开始计时，每隔一段时间用温度计测水温T，并记录在下表中。
t/min 0 1 2 3 4 5 6 7 8
T/℃ 90 92 94 96 98 99 99 99 99
假如在其它条件都不变的情况下，在后继续加热，水的温度是 ℃；
（3）小龙观察并分别描绘了沸腾前和沸腾时水中气泡上升的两种图景。图2中 为水沸腾时的情景（选填“甲”或“乙”）。甲图中，气泡在上升过程中变大，说明液体内部 发生汽化现象（选填“有”或“没有”）。
24．（4分）某同学用如图甲所示电路测量待测电阻的阻值，电源电压3V保持不变，滑动变阻器最大阻值为15Ω。
实验次数 1 2 3 4
电压U/V 0.5 1.5 2 2.5
电流I/A 0.1 0.3 0.4
(1)闭合开关前，应该把滑片移到最 端。
(2)闭合开关后，发现电流表有示数，电压表无示数，原因可能是待测电阻发生 故障。
(3)排除故障后，继续进行实验，将电压表和电流表测得的数据记录如表所示。
①第4次实验时电流表示数如图乙所示，记为 A，并算出待测电阻的阻值为 Ω；
②老师看完数据后，发现有一组数据是该同学编造出来的，不是实验中测得的，请说说是哪一组，并说出老师判断的原因： 。
25．（4分）小军用天平和量筒测量小石块的密度。他在调节天平时应将天平放在水平桌面上，发现指针偏向分度盘中央刻度线的右侧，如图甲所示。为使天平横梁水平平衡，他应将平衡螺母向 端调。然后用调节好的天平测量小石块的质量，天平平衡时右盘中的砝码质量、游码在标尺上的位置如图乙，则石块的质量是 g，如图丙所示，小石块的体积是 cm3，则小石块的密度是 kg/m3。
六、计算题（共15分）
26．（5分）暑假期间小明坐在一列从苏州开往北京的动车上，看到窗外的景色十分美丽很开心。他想利用学到的物理知识来测量动车的速度。在路上动车正要匀速通过一座大桥，已知大桥长1.2km, 小明坐在车上从上桥到离开桥，所用的时间是25s。则 ：
(1)则动车的速度为多少
(2)已知动车的长度为144m， 则动车全部通过大桥所需要的时间为多少
27．（5分）高速公路已广泛应用ETC收费系统，这种系统是对过往车辆无需停车即能实现收费的电子系统，如图是某高速公路入口处的ETC通道示意图。现有一辆总质量m=1200kg的汽车，在进入ETC收费岛区域前s1=51m处开始减速，经t1=4s后运动至ETC收费岛，然后再经t2=5s匀速通过ETC收费岛，其长s2=30m。不计车长，取g=10N/kg。
（1）求汽车的重力大小；
（2）求汽车从减速开始到离开ETC收费岛全过程的平均速度大小；
（3）若汽车在ETC收费岛匀速行驶所受阻力为车重力的0.2倍，求汽车通过ETC收费岛牵引力所做的功和功率。
28．（5分）无烟电烤炉是现代家庭聚餐新兴的一种烧烤设备，不仅使用方便，更体现的是一种健康环保的生活理念。如图甲所示是小明家买的一款新型三挡（大火、中火和小火）无烟电烤炉，其内部电路图如图乙所示。已知，的阻值为96.8Ω，的阻值为48.4Ω，额定电压为220V。则：
（1）求该无烟电烤炉在小火正常工作时的电流；（结果保留一位小数）
（2）求该无烟电烤炉在大火正常工作时的功率；
（3）为了能在家用该无烟电烤炉用大火进行烧烤，小明家准备更换额定功率更大的电表。已知进行烧烤时，小明家会同时开启一台功率为500W的电冰箱和一台功率为100W的电视机，以及3盏功率为20W的灯泡，而供电局提供的电能表允许接入用电器的最大功率为2200W，请通过计算说明该电能表是否可以在小明家中使用。
七、综合题（共15分）
29．（5分）如图甲所示，这是升降机的部分原理图，电源电压恒为6V，R0为定值电阻，电压表量程为，压敏电阻的阻值随所受压力大小的变化关系如图乙所示。小华同学根据这些数据，设计了一个简易“重量表”；当放在升降机里面的物块重量不同时，电压表读数也不同，在对应的刻度上标明重量数值，就做成了一个“重量表”。当压敏电阻所受压力为0时，电压表示数为1V。
(1)电阻R0的阻值为 ；
(2)当物块重量为2000N时，电压表的示数为 V；
(3)当压敏电阻所所受压力增大时，电压表的示数将 ；为了电路各元件均不损坏时，压敏电阻上的最大压力不能超过 N，此时电路的总功率为 W。
30．（5分）通过学习物理知识来发展物理思维，这是我们学习物理的主要目的之一。请你利用所学知识按照要求完成下面两个题目：
1、大量科学研究证明，献血者在为社会奉献爱心的同时，也改善了自己的身体状况，为自身的健康进行了“投资”，正常成年人体内血液大约4000mL，假如某一正常成年人在某次献血时，从其体内抽取300mL血液，称得其质量为318g，现在要求“正常成年人体内血液的总质量约为多少”，请你概括写出解答这道题的思路即可，不需要计算。
2、在“探究凸透镜成像规律”的实验中，当蜡烛、凸透镜和光屏的位置如图所示时，光屏上得到清晰的像；
①请你根据图文条件进行分析和计算，求出该凸透镜的焦距范围；
②此时，若将近视镜放在蜡烛和透镜之间，应将光屏怎样移动才能再次在屏上成清晰的像 你的理由是什么
31．（5分）在“缅怀革命先烈，重温红色历史”的红色研学活动中，同学们先乘坐大巴车前往西安站，再乘坐火车去延安。大巴车行驶途中，小明观察到如图所示的交通标志牌。下表是由西安站始发开往鄂尔多斯站的某次列车运行时刻表。
站次 站名 到达时间 发车时间 里程/km
1 西安 始发 08：00 0
2 延安 10：09 10：11 326
3 榆林 12：29 12：42 623
4 鄂尔多斯 14：18 终点 768
(1)坐在行驶的列车上，同学们看见路旁的树木快速向后退，所选的参照物是 ；
(2)在遵守交通规则的前提下，大巴车从标志牌处到达西安站的最短时间是多少 ？
(3)列车从西安站行驶到延安站的平均速度是多少 ？（结果保留一位小数）
(4)若列车在途中以144km/h的速度匀速行驶，完全通过长度为1020m的桥梁用时30s，则列车的长度是多少 ？
参考答案
1．D
【详解】A．露是空气中的水蒸气遇冷液化为液态的小水滴，故A不符合题意；
B．冰是水的凝固现象，故B不符合题意；
C．雾是空气中的水蒸气遇冷液化为液态的小水滴，故C不符合题意；
D．霜是空气中的水蒸气遇冷凝华为固体的冰晶，故D符合题意。
故选D。
2．C
【详解】压强是描述压力作用效果的物理量,压强的单位是帕斯卡；2×104Pa＝2×104N/m2,2×104Pa的物理意义为每平方米的面积上受到的压力是2×104N.故选C.
3．B
【详解】A．小水珠悬浮在空气中形成雾，雾气是水的液体状态，故A不符合题意；
B．雪花是水的固体状态，故B符合题意；
C．露珠是水的液体状态，故C不符合题意；
D．烧水时冒出的“白气”是小水珠组成的，是液态，故D不符合题意。
故选B。
4．AB
【详解】A．当物体受到平衡力的作用时，它处于平衡状态，运动状态保持不变，故A正确；
B．运动的物体不一定受到力的作用，物体不受力作用时，可能做匀速直线运动，故B正确；
C．若没有力的作用，运动的物体做匀速直线运动，故C错误；
D．竖直向上抛出的物体上升到最高点，受到重力的作用，受力不平衡，故D错误。
故选AB。
5．C
【详解】甲乙两立方体的底面积，则
>1，<1
由题意知，甲乙两物体对地面的压强
P＝，P＝
则
，
由题意知
p1＝＝p2＝＝>P
所以。
故选C。
6．D
【详解】A．小灯泡越亮，说明电路中的电流越大，表示接入的合金丝电阻越小，故A错误；
B．利用此装置中的一根电阻丝，用移动夹子来改变接入电阻丝的长度，故可以探究导体电阻大小和长度的关系，故B错误；
C．电阻是导体本身的一种性质，由通电与否无关，故断开开关，镍铬合金丝A和B的电阻不变，仍为原来的值，不为零，故C错误；
D．在材料、长度相同时，横截面积越小，电阻越大，由于A、B为长度一样的镍铬合金丝，B比A的横截面积大，A的电阻更大，故D正确。
故选D。
7．A
【分析】将A、B两灯并联在3V的电源两端时它们两端的电压相等，根据图象读出通过两灯泡的电流，利用欧姆定律求出此时甲灯的电阻，利用 和 分别比较把它们串、并联在3V的电源下的实际功率即可；因为两个灯泡串联在某一电路中时，只有一只灯泡恰能正常发光，且电路未发生异常现象，所以标有“6V 3W”的正常发光，可求出通过它的电流IB，又因为两灯串联，IA＝IB，根据“6V 6W”求出电阻RA，再利用
求B两端电压，然后可知电源电压；两灯泡串联时通过它们的电流相等，且总电压等于各分电压之和，从图象中找出符合要求的电压和电流，根据 求出两个灯泡消耗的总功率．
【详解】A、将A、B两灯并联在3V的电源两端时，因并联电路中各支路两端的电压相等，所以UA＝UB＝U＝3V，由图象可知，通过两灯泡的电流分别为IA＝0.7A，IB＝0.3A，由 可知，A灯的实际功率大，故A灯比B灯亮，故正确；
B、两灯泡串联时通过的电流相等，但两灯泡的电阻不同，由可知两灯泡的实际功率不相等，亮度不同，故错误；
C、 ，因为两灯串联，所以IA＝IB＝0.5A， ， ，U＝UA+UB＝6V+3V＝9V，故错误；
D、由题意知，两灯泡串联，则电流相等，且两个灯泡两端的总电压等于8V，由图象知，当B灯泡两端等于6V，另一个灯泡A两端的电压为2V，通过的电流均为0.5A时符合，则B灯泡消耗的总功率为： ，故错误．
故选A.
8．B
【详解】A．甲杯水中2分钟吸收的热量
所以每分钟吸收的热量为，故A错误；
B．乙杯水每分钟吸收的热量
水吸收的热量等于加热器放出的热量，则甲乙两杯中的加热器每分钟放出热量之比为
故B正确；
C．甲杯中2min水升温20℃，则每分钟温度升高10℃，乙杯中3min水升温20℃，每分钟温度升高，加热相同时间，甲乙两杯水升高的温度之比为
故C错误；
D．甲水温升高20℃需要2min，所以20℃加热至沸腾需要8min，乙水温升高20℃需要3min，从20℃加热至沸腾需要12min，时间之比为
故D错误。
故选B。
9．AD
【详解】A．做功冲程中高温高压的燃气推动活塞向下运动，将内能转化为机械能，故A正确；
B．一切物体在任何温度下都具有内能，所以0℃的物体仍具有内能，故B错误；
C．发生热传递的条件是有温度差，热量总是从温度高的物体转移到温度低的物体或者从物体的高温部分传向低温部分，而不是从内能大的物体转移到内能小的物体，故C错误；
D．改变物体内能的方法有很多，但本质上只有做功和热传递两种方式，它们在改变内能的作用上是等效的，故D正确。
故选AD。
10．ABD
【详解】ABD．由电路图可知，R1与R2串联，电压表V1测变阻器R2两端的电压，电压表V2测电源两端的电压，电流表测电路中的电流。在滑动变阻器R2的滑片P向右移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，即电流表A的示数变小，由U=IR可知，R1两端的电压变小，因串联电路中总电压等于各分电压之和，所以，R2两端的电压变大，即电压表V1的示数变大，故ABD正确；
C．因电源两端电压保持不变，所以，滑片移动时，电压表V2的示数不变，故C错误。
故选ABD。
11．AB
【详解】A．蜡烛和凸透镜位置不变时，所成像的位置是固定的，不会随着光屏的上移而上移，故A正确；
B．图中位置时，物距大于像距，成倒立缩小的实像；移动凸透镜的位置，根据光路可逆可知，当物距小于像距时，达到合适位置时可以在光屏上成倒立放大的实像；故B正确；
C．将光屏向左移，再将凸透镜向右移，则物距会变小，像距变大，达到某一位置时，可以在光屏上成倒立放大的实像，故C错误；
D．将光屏向左移，凸透镜也向左移动时，若依然满足物距大于2倍焦距，像距大于1倍焦距小于2倍焦距，则还能成倒立缩小的实像，故D错误。
故选AB。
12．BD
【详解】A．由图象可知，冰从第5min开始熔化，到第15min完全熔化，共耗时10min，故A错误；
B．冰全部熔化成水后继续用酒精灯不断地加热，当试管中的水与烧杯中的水均达到沸点后，烧杯中的水可以从酒精灯继续吸热，能够沸腾，但试管中的水可以达到沸点但无法从烧杯的水中继续吸热，因此试管中的水最终不会沸腾，故B正确；
C．实验中用加热时间多少反应吸收热量的多少，加热时间相同，所以吸收热相同，故C错误；
D．图乙中，AB段是固态冰，CD段是液态的水，熔化过程中质量不变，所以相同质量的水和冰，在相同的加热条件下温度变化相同时，AB段需要5min，CD段需要10min，AB段吸收的热量小于CD段，根据可得冰的比热容小于水，故D正确。
故选BD。
13．BD
【详解】A．在不拆改电路且不添加器材的情况下，也就意味着定值电阻R大小不变，电压表测的是R两端的电压，当电路中的电流一定时，根据可知电阻两端的电压大小也不变，不能探究当电路中的电流一定时，电阻两端的电压与电阻成正比，A项不合题意；
B．当电阻一定时，可以通过调节滑动变阻器的阻值，让电压表和电流表的示数不一样，这样可以探究当电阻一定时，通过电阻的电流与电阻两端的电压成正比，选项B符合题意；
C．因为定值电阻R大小不变，当电阻两端电压一定时，根据可知通过电阻的电流大小不变，不能探究当电阻两端电压一定时，通过电阻的电流与电阻成反比，C项不合题意；
D．电压表测的是定值电阻R两端的电压，电流表测的是流过定值电阻R的电流，根据可知定值电阻R的阻值大小，选项D符合题意。
14．CD
【详解】A．人头的质量不变，重力大小不变，故低头60°时的头部的重力等于低头30°时头部的重力，故A错误；
B．根据乙图知，重力的力臂是水平方向从O到G的距离，从低头30°到低头45°过程中，头部重力G的力臂变长，故B错误；
C．从低头45°到低头60°过程中，头部重力G的力臂在水平方向，而颈椎肌肉拉力F的力臂从O到F的垂直距离，较短，因而头部重力G的力臂大于颈椎肌肉拉力F的力臂，故C正确；
D．为了减小肌肉拉力F，根据杠杆的平衡条件知，减小重力的力臂，故站立或坐立观看手机时，应抬高手臂，使视线与手机齐平，使得肌肉拉力减小，故D正确。
故选CD。
15． 海水的 斥力
【详解】[1]在常见物质中，海水的比热容是比较大的，因此，在相同条件下，海水吸收的热量较多，而在吸收或者放出相同热量时，海水温度变化小。
[2]由于分子间存在引力，因此液态的海水很难被压缩。
16． 连通器 8×103
【详解】[1]由于塑料软管中装有水，两管子两端开口，并且相连通，符合连通器的结构特征。
[2]地面上水管的C处受到水的压强约
17． 做功 2400
【详解】[1]如图，两气门关闭，活塞下行，为汽油机的做功冲程。
[2]若该汽油机每秒对外做功20次，则每秒完成20个工作循环，那么该汽油机飞轮转速为
40r/s=2400r/min
18． 弹性 弹 运动状态
【详解】[1][2][3]跳水运动员在向下压跳板的过程中，跳板由于发生形变，但起跳后，跳板形变会恢复，故属于弹性形变。
[2]跳板竖直向下形变，故产生竖直向上的弹力。
[3]运动员向上运动，运动状态发生了变化，说明力可以改变物体的运动状态。
19． 120 4.8 乙
【详解】[1] AB坡长为
[2] BC路程为
甲下坡所用时间
甲同学全程的平均速度为
[3]乙前一半时间通过路程
后一半时间通过路程
可得
乙通过整个路程所用的时间
可知，在路程相同的情况下，乙所用时间短，故乙获胜。
20．
【详解】根据题目条件，小灯泡L1、L2并联，开关S1控制整个电路，所以，S1接在干路上；又因为开关S2控制小灯泡L2，所以，开关S2与小灯泡L2串联；电流表测流过L1的电流，所以，电流表与小灯泡L1串联，且电流约为0.4A，故电流表可选用小量程，故电路连接如下图
21．
【详解】解：反向延长两条反射光线，交点S′就是像点，对称确定点光源位置S，画出入射光线，如图所示：
【点评】利用了平面镜成像的原因和特点找到发光点的．平面镜成的像与物关于镜面对称．
22．（1）
（2）
【详解】（1）同学对箱子的推力作用在接触点上，方向水平向右，大小为75N，所以作图如下：
（2）过O作重力G的作用线的垂线段，即为力臂l2，过O作支持力F的作用线的反向延长线的垂线段，此为力臂l1，所以作图如下：
23． 温度计的玻璃泡与烧杯的底部接触 99 甲 有
【详解】（1）[1]如图所示，图中温度计的玻璃泡接触到烧杯底部，这种操作是错误的。
（2）[2]根据数据推断，水沸腾过程的特点是吸收热量，温度不变，所以，在后，继续加热，水的温度不变，是99°C。
（3）[3]水沸腾之前，水下层的温度高于上层的水温，气泡上升过程中，气泡中的水蒸气遇冷液化成水，气泡变小；水沸腾时，整个容器中水温相同，水内部不停地汽化，产生大量的水蒸气进入气泡，气泡变大，所以，图2中甲，是水沸腾时的现象。
[4]甲图中，因为，液体内部发生了汽化，所以，气泡在上升过程中逐渐变大。
24．(1)左
(2)短路
(3) 0.5 5 见解析
【详解】（1）为保护电路，闭合开关前应将滑动变阻器的滑片移到阻值最大处。实物电路中滑动变阻器下面右侧接线柱接入电路中，将滑片移到最左端接入电路的阻值最大。
（2）闭合开关后，电流表有示数，说明电路中有电流，没有发生断路。而电压表无示数。若故障发生在待测电阻处，则是待测电阻短路，这样与待测电阻并联的电压表也被短路，所以电压表无示数。
（3）①[1]电流表选用的是小量程，分度值是0.02A。图中电流表的示数为0.5A。
[2]本次测量数据中待测电阻两端的电压为2.5V，通过它的电流为0.5A，则待测电阻的阻值为
②[3]表格中第一组数据是编造的。若待测电阻两端的电压为0.5V，通过待测电阻的电流为0.1A，则滑动变阻器两端的电压为
滑动变阻器接入电路中的电阻为
超过实验中所选滑动变阻器的最大阻值。
25． 左 52 20 2.6×103
【详解】[1]由图甲知，分度盘中指针偏向右，所以要向左调节平衡螺母，才能使天平平衡。
[2]由图乙知，石块的质量
m=50g+2g=52g
[3]由图丙知，石块的体积
V=40cm3-20cm3=20cm3
[4]小石块的密度
26．(1)48m/s
(2)28s
【详解】（1）动车的速度为
（2）动车全部通过大桥所行驶的路程s′=s+s车=1200m+144m=1344m
则动车全部通过大桥所需要的时间
27．（1）12000N；（2）9m/s；（3）7.2×104J， 14400W
【详解】解：（1）由知道，汽车的重力大小
G=mg=1200kg×10N/kg=12000N
（2）由题意知道，汽车从减速开始到离开ETC收费岛全过程的平均速度大小为
（3）因为汽车在ETC收费岛匀速行驶，所以，根据题意可知汽车受到的牵引力
F=f=0.2G=0.2×12000N=2400N
汽车在收费岛匀速行驶的速度
汽车的功率
P=Fv′=2400N×6m/s=14400W
汽车所做的功
W=Pt=14400W×5s=7.2×104J
答：（1）汽车的重力为12000N；
（2）汽车从减速开始到离开ETC收费岛全过程的平均速度为9m/s；
（3）汽车通过ETC收费岛牵引力所做的功为7.2×104J，功率为14400W。
28．（1）1.5A；（2）1500W；（3）见解析
【详解】解：（1）由图乙知，当闭合开关S1，开关S2连接a接线柱时，此时R1、R2并联，由于并联电路电路总电阻小于任何支路部分的电阻，则此时电路电阻阻值最小，由可知，此时电烤炉为大火挡；当断开开关S1，开关S2连接b接线柱时，此时R1、R2串联，由于串联电路总电阻为各部分电阻阻值之和，则此时电路电阻阻值最大，由可知，此时电烤炉为小火挡；当开关S1断开，开关S2连接a接线柱时，电路为R1的简单电路，此时电烤炉为中火挡。当电烤炉在小火挡正常工作时，此时电路电阻的总阻值为
由欧姆定律可知，此时通过电路的电流为
（2）当电烤炉在大火挡正常工作时，R1、R2并联，根据串联电路电压特点和可知，通过R1、R2的功率分别为
则无烟电烤炉在大火正常工作时的功率为
（3）由题意知，当电烤炉、电冰箱、电视机以及3盏功率为20W的灯泡，同时工作则此时家庭电路中的总功率为
由此可知，该电能表可以在小明家中使用。
答：（1）该无烟电烤炉在小火正常工作时的电流为1.5A；
（2）该无烟电烤炉在大火正常工作时的功率为1500W；
（3）该电能表可以在小明家中使用。
29．(1)40Ω
(2)1.5
(3) 增大 4000 0.45
【详解】（1）由图甲可知，电路为串联电路，电压表测量定值电阻两端的电压。当压力为零时，已知电压表示数为1V，根据串联电路的总电压等于各用电器两端的电压之和可得压敏电阻两端电压为
由图乙可知，此时压敏电阻的阻值为200欧姆，则电路中的电流为
电阻R0的阻值为
（2）由图乙所示图像可知，压敏电阻所受压力为2000N时，对应的压敏电阻的阻值为120欧姆，此时电路中的电流
根据串联电路的电压特点和欧姆定律可知，电压表的示数为
（3）[1]由图像可知，压力增大时，R1的阻值变小，根据电阻的串联特点可知总电阻减小，根据欧姆定律可知，电路中的电流变大，根据可知，定值电阻两端的电压变大，即电压表示数变大。
[2]由于电压表量程为，则根据串联电路的电压特点可知，当电压表的示数为3V时，压敏电阻所受压力最大，此时电路中的电流
压敏电阻两端的电压
压敏电阻的阻值
由图乙所示图像可知，压敏电阻所受最大压力为4000N。
[3]此时电路的总功率为
30．1、4240g；2、①10.0cm【详解】解：1、血液的密度
成年人体内血液的总质量为
m=ρV=1.06g/cm3×4000cm3=4240g
2、①由图可知，物距
u=50.0cm-30.0cm=20.0cm
像距
v=80.0cm-50.0cm=30.0cm
物距小于像距，成倒立放大的实像，所以
2f>20.0cm>f①
30.0cm>2f②
由①和②得到
10.0cm②近视镜片是凹透镜，对光线有发散作用，在蜡烛与透镜间加一个近视镜片，此时应将光屏向右移动，才能再次承接到清晰的像。
答：1、成年人体内血液的总质量为4240g；
2、①该凸透镜的焦距范围是10.0cm②见解析。
31．(1)列车
(2)720s
(3)78.7m/s
(4)180m
【详解】（1）小明坐在行驶的列车上，以列车为参照物时，路旁的树木与列车相对位置发生改变，会看到路旁的树木在向后运动。
（2）由标志牌提供的信息可知，汽车行驶的最大速度为50km/h，到西安站的距离为10km，则大巴车从标志牌处到达西安站的最短时间为
（3）由高铁时刻表可知，从西安站行驶到延安站的行驶时间为t2=10：09-08：00=1h9min=4140s
行驶的路程为s2=326km=3.26×105m
则从西安站行驶到延安站的平均速度为
（4）由题意可知，列车的速度为v3=144km/h=40m/s
列车行驶的路程为s3=v3t3=40m/s×30s=1200m
则可得列车的长度为L车=s3-L隧=1200m-1020m=180m
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网(www.21cnjy.com)
