第十四章 探究欧姆定律
第一课时 电阻

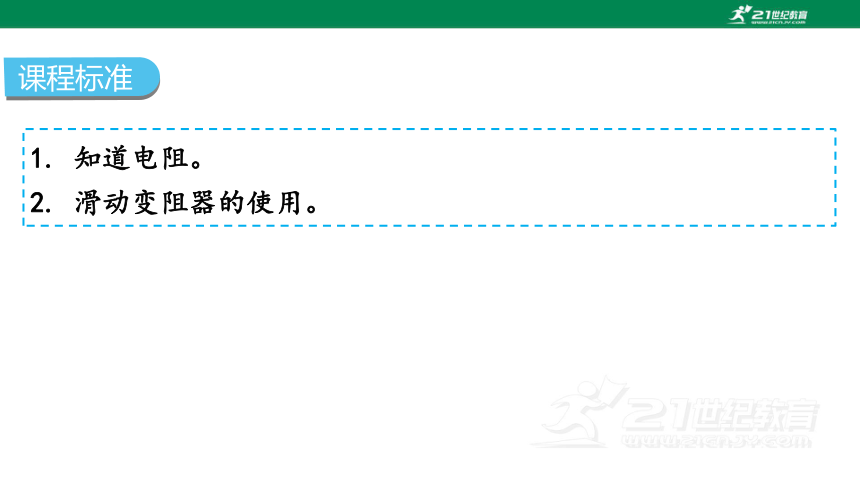

1. 知道电阻。
2. 滑动变阻器的使用。
课程标准
考点梳理

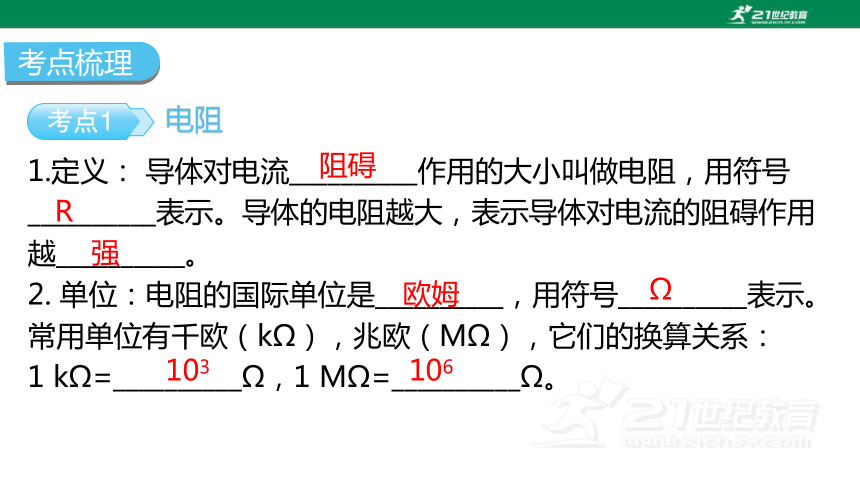

1.定义： 导体对电流__________作用的大小叫做电阻，用符号__________表示。导体的电阻越大，表示导体对电流的阻碍作用越__________。
2. 单位：电阻的国际单位是__________，用符号__________表示。常用单位有千欧（kΩ），兆欧（MΩ），它们的换算关系：
1 kΩ=__________Ω，1 MΩ=__________Ω。
阻碍
电阻
R
强
欧姆
Ω
103
106

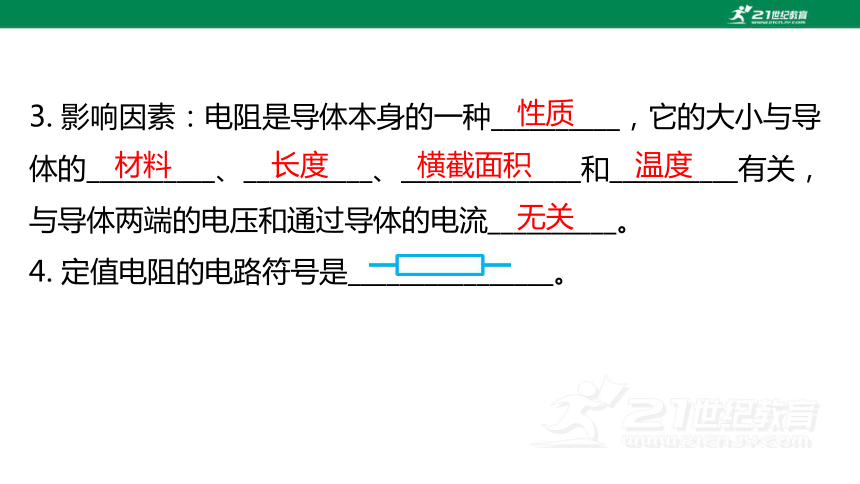

3. 影响因素：电阻是导体本身的一种__________，它的大小与导体的__________、__________、______________和__________有关，与导体两端的电压和通过导体的电流__________。
4. 定值电阻的电路符号是________________。
性质
材料
长度
横截面积
温度
无关

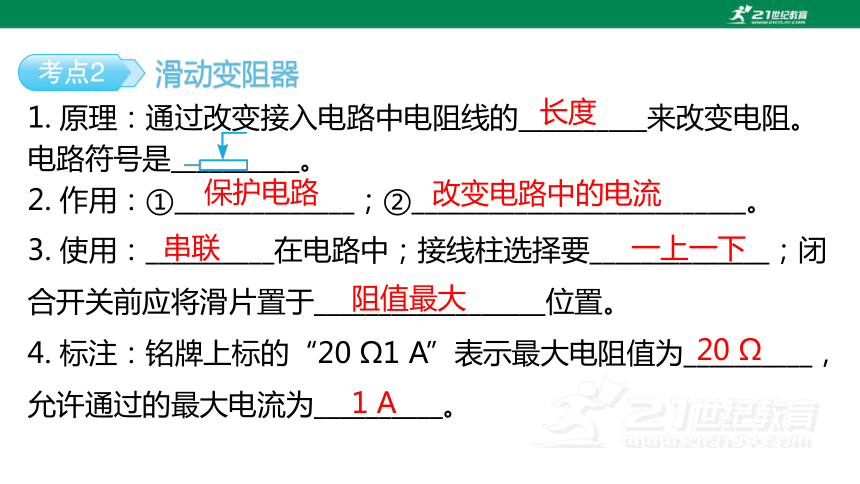

1. 原理：通过改变接入电路中电阻线的__________来改变电阻。电路符号是__________。
2. 作用：①______________；②__________________________。
3. 使用：__________在电路中；接线柱选择要______________；闭合开关前应将滑片置于__________________位置。
4. 标注：铭牌上标的“20 Ω1 A”表示最大电阻值为__________，允许通过的最大电流为__________。
长度
滑动变阻器
保护电路
改变电路中的电流
串联
一上一下
阻值最大
20 Ω
1 A
课本简练

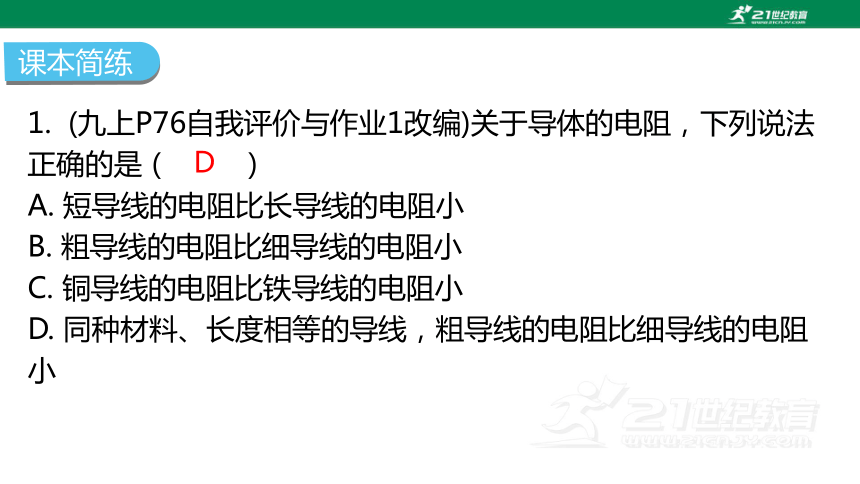

1. (九上P76自我评价与作业1改编)关于导体的电阻，下列说法正确的是（ ）
A. 短导线的电阻比长导线的电阻小
B. 粗导线的电阻比细导线的电阻小
C. 铜导线的电阻比铁导线的电阻小
D. 同种材料、长度相等的导线，粗导线的电阻比细导线的电阻小
D

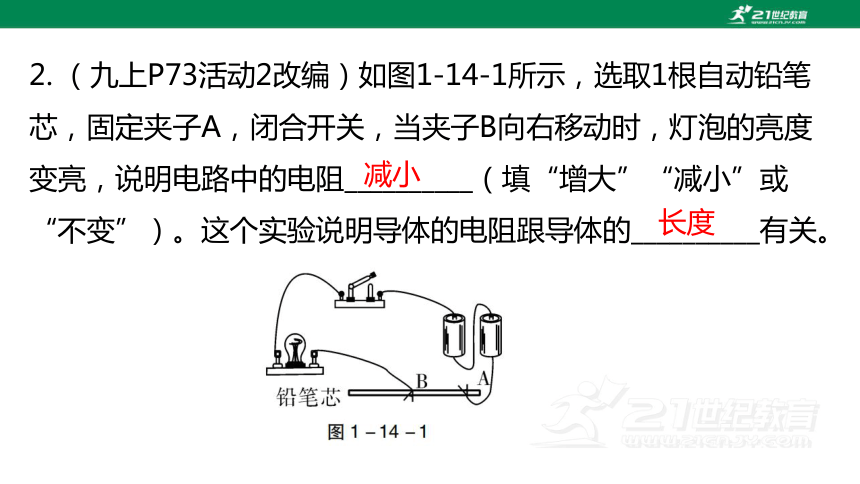

2. （九上P73活动2改编）如图1-14-1所示，选取1根自动铅笔芯，固定夹子A，闭合开关，当夹子B向右移动时，灯泡的亮度变亮，说明电路中的电阻__________（填“增大”“减小”或“不变”）。这个实验说明导体的电阻跟导体的__________有关。
减小
长度

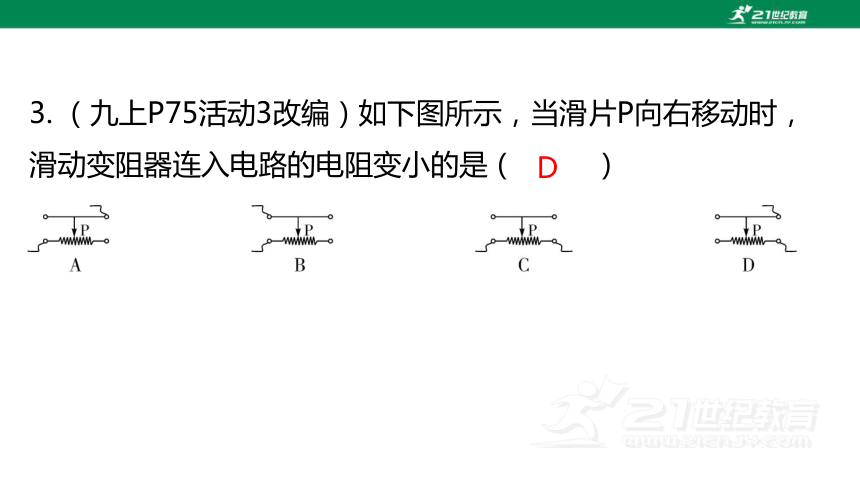

3. （九上P75活动3改编）如下图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（ ）
D
易错精讲

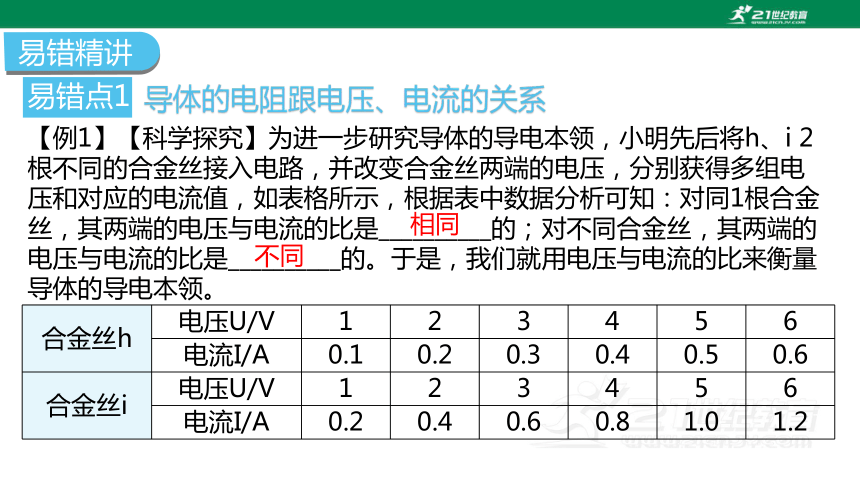

【例1】【科学探究】为进一步研究导体的导电本领，小明先后将h、i 2根不同的合金丝接入电路，并改变合金丝两端的电压，分别获得多组电压和对应的电流值，如表格所示，根据表中数据分析可知：对同1根合金丝，其两端的电压与电流的比是__________的；对不同合金丝，其两端的电压与电流的比是__________的。于是，我们就用电压与电流的比来衡量导体的导电本领。
易错点1
导体的电阻跟电压、电流的关系
相同
不同
合金丝h 电压U/V 1 2 3 4 5 6
电流I/A 0.1 0.2 0.3 0.4 0.5 0.6
合金丝i 电压U/V 1 2 3 4 5 6
电流I/A 0.2 0.4 0.6 0.8 1.0 1.2

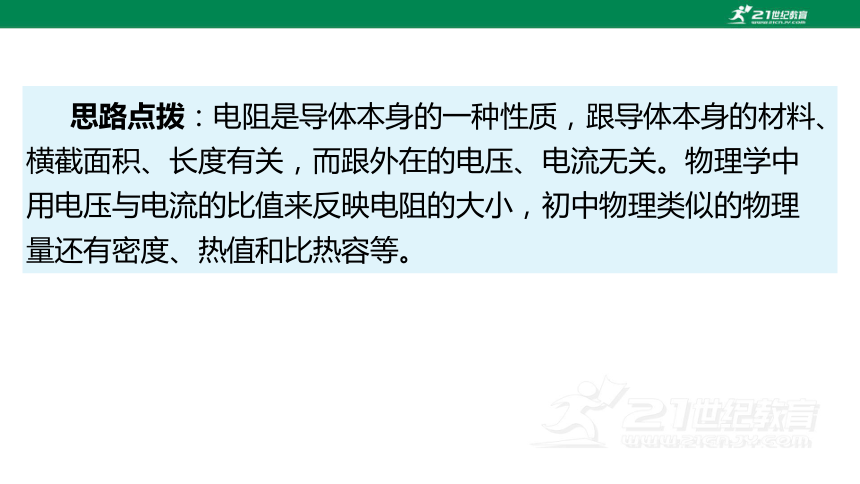

思路点拨：电阻是导体本身的一种性质，跟导体本身的材料、横截面积、长度有关，而跟外在的电压、电流无关。物理学中用电压与电流的比值来反映电阻的大小，初中物理类似的物理量还有密度、热值和比热容等。

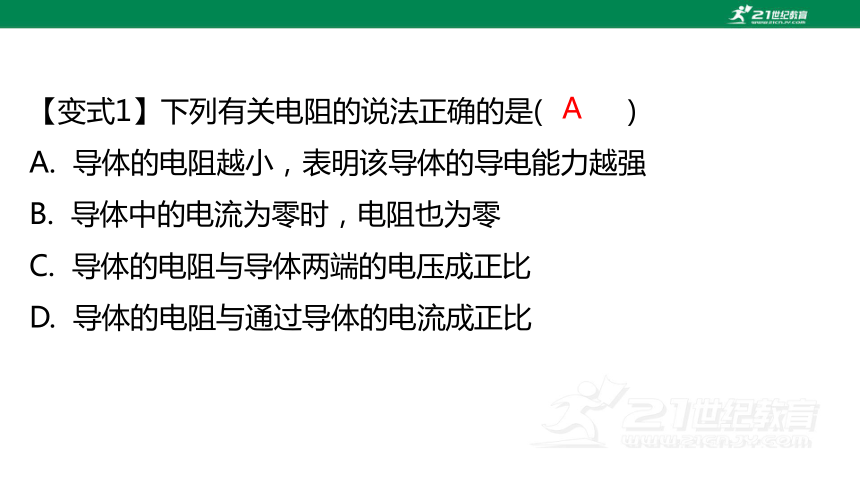

【变式1】下列有关电阻的说法正确的是( )
A. 导体的电阻越小，表明该导体的导电能力越强
B. 导体中的电流为零时，电阻也为零
C. 导体的电阻与导体两端的电压成正比
D. 导体的电阻与通过导体的电流成正比
A

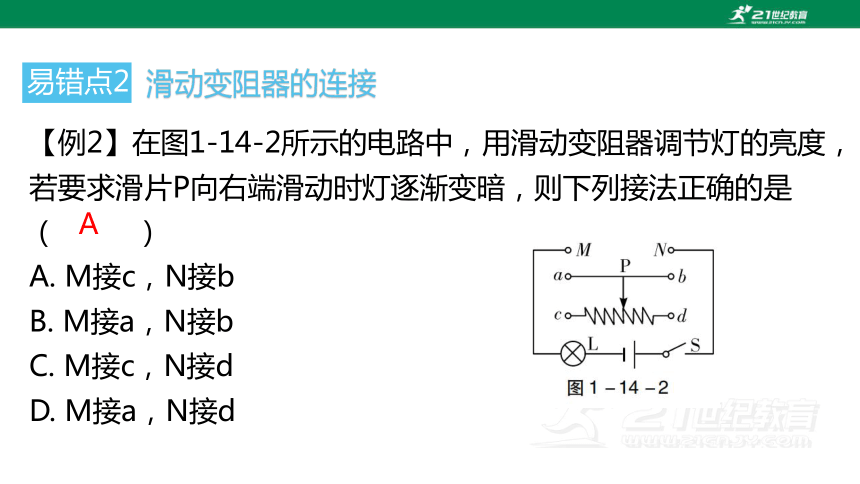

【例2】在图1-14-2所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（ ）
A. M接c，N接b
B. M接a，N接b
C. M接c，N接d
D. M接a，N接d
易错点2
滑动变阻器的连接
A
思路点拨：滑动变阻器应选一上一下接线柱连入电路，在判断滑片移动引起的电阻大小变化时，只需看下面的接线柱，当滑片越靠近下面所选的接线柱，那么接入电路中的电阻越小，当滑片越远离下面所选的接线柱，那么接入电路中的电阻越大。
【变式2】(2024苏州）请在图1-14-3中完成探究电流与电压关系的电路连接，使滑动变阻器的滑片向右移时电阻变大。
如答图1-14-1所示。
【例3】小明同学设计了一个风力测定仪，如图1-14-4所示，O是转动轴，OC是金属杆，下面连接着一块受风板，无风时杆OC是竖直的，处于图中虚线位置。风越强，杆OC偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个灯泡，测风力时，闭合开关S。当风力变大时，灯泡_____________(填“变暗”“变亮”
或“亮度不变”），电压表的示数
__________（填“变大”“变小”或
“不变”）。
易错点3
滑动变阻器的特殊连接
亮度不变
变大
【变式3】如图1-14-5所示，图甲是某款电子秤的外观图，图乙是它的原理图，表盘是由电压表改装而成的。物体质量越大，电子秤示数越大，电路中的电流__________(填“变大”“变小”或“不变”）。
不变
实验 探究影响电阻大小的因素(10年0考)
重点实验
实验名称 探究影响电阻大小的因素
实验器材 电流表、电源、开关、小灯泡、带鳄鱼夹的导线、4根不同规格的电阻丝
考点归纳 （1）小灯泡与其他元件一起串联在电路中
（2）实验中通过观察小灯泡的亮度或者电流表的示数来判断所接入电阻丝电阻的大小，观察电流表比观察小灯泡的亮度更准确、更直观
考点归纳 （3）注意控制变量法在实
验中的应用
（4）进行多次测量的目的：
使结论具有普遍性
（5）电路故障分析
实验结论 导体电阻的大小跟导体的材料、长度、横截面积和温度有关。当导体的材料和横截面积相同时，导体的长度越长，电阻越大；当导体的长度和材料相同时，导体的横截面积越大，电阻越小；当导体的长度和横截面积相同时，不同材料的导体电阻不同
【例】【科学探究】在探究影响导体电阻大小的因素时，某小组的同学做出了如下猜想：
①导体的电阻与导体的长度有关
②导体的电阻与导体的横截面积有关
③导体的电阻与导体的材料有关
④导体的电阻与导体的温度有关
【实验方法】
（1）在研究导体的电阻与导体的长度的关系中，主要变量是_________________，要控制不变的因素是_______________________ ________________________________。
导体的长度
导体的材料、导体
的横截面积、导体的温度
【实验器材】（2）实验室提供了4根电阻丝，其规格、材料如下表。
A、B
编号 材料 长度/m 横截面积/mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
为了验证上述猜想，他们设计了如图1-14-6所示的实物电路。为了验证上述猜想①，应该选用编号为__________的两根电阻丝进行实验。
【实验现象】
（3）根据实验现象，把下表补充完整。（均填“大”或“小”）
导体的长度 灯的亮度 电流表示数 电阻大小
长 暗 小 _____
短 亮 大 _____
大
小
【实验结论】
（4）如果选用编号为A、C的两根电阻丝进行实验，是为了验证猜想__________（填序号）；如果选用编号为A、D的两根电阻丝进行实验，是为了验证猜想__________（填序号）。分别将A和D两根电阻丝接入电路中的M、N两点间时，电流表示数不相同，由此，初步得到的结论是长度和横截面积相同时，________________________________________________________。
②
③
导体的电阻与导体的材料有关
【实验反思】（5）有同学认为可以去掉电流表，直接根据灯泡亮度的变化来判断接入的电阻丝的变化情况。老师指出：此实验中这种方法不可取。这是因为电源电压一定时，所选电阻丝的阻值若相差太小，灯泡亮度变化__________（填“明显”或“不明显”）。
不明显
考点1 电阻［10年9考：2015年(选择、计算和综合)、2016年(计算和综合)、2017年(选择、填空和计算)、2018年(填空和计算)、2019年(填空和计算)、2020年(计算和综合)、2021年(综合)、2022年(实验和计算)、2023年(计算)考查］
考点精练
1. 电阻是导体的一种性质，没有电流通过时，导体的电阻__________（填“为零”或“不为零”）。图1-14-7是一种防火警报器，这款警报器的触发装置是石墨，其原理是整个电路的电压不变，当有火烧到警报器的触发装置后，石墨的温度__________，电阻__________，
通过触发装置的电流会增大，
从而发出警报。
不为零
升高
变小
2. 【物理观念】关于电流、电压和电阻的关系，下列说法正确的是（ ）
A. 电荷移动一定能形成电流
B. 电压的作用是电路中产生自由电荷
C. 电阻中有电流时它两端一定有电压
D. 导体的电阻由它两端电压和通过的电流决定
C
3. （创新题）如图1-14-8所示，AB、BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体的电阻和通过的电流（ ）
A. RAB＞RBC，IAB＞IBC
B. RAB＜RBC，IAB＝IBC
C. RAB＞RBC，IAB＝IBC
D. RAB＝RBC，IAB＜IBC
C
考点2 滑动变阻器［10年8考：2016年(选择)、2017年(综合)、2018年(选择和填空)、2019年(实验)、2020年(综合)、2021年(计算)、2023年(实验)、2024年(选择)考查］
4. (2024广东）小明设计了一盏能调节亮度的台灯。下列符合要求的电路图是（ ）
C
5. 滑动变阻器接入电路后，移动滑片能改变电阻是因为移动滑片时改变了（ ）
A. 电阻线的材料
B. 电阻线的横截面积
C. 接入电路中的电阻线的长度
D. 电阻线的温度
C
6. 【科学推理】如图1-14-9所示是插塞式电阻箱接入电路的情况，它的工作原理与滑动变阻器基本相同，通过插上铜塞，则对应的电阻被短路，拔出铜塞，则对应的电阻连入电路中。则（ ）
A. 现在使用的电阻是70 Ω
B. 将铜塞a插上，使用电阻为80 Ω
C. 将全部铜塞插上，使用电阻为0 Ω
D. 将铜塞都插上，使用电阻100 Ω
C
7. 如图1-14-10所示，甲为亮度可调的台灯，电位器是调节其亮度的装置，乙是电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动，若顺时针旋转旋钮时灯泡发光变亮，则需将__________（填“a和b”“b和c”或“a和c”）接线柱接入电路，这是通过改变电阻丝连入电路中的__________来改变电阻的。关于电位器上电阻丝的材料应该选用____________（填“铜丝”或“镍铬
合金丝”）。
b和c
长度
镍铬合金丝
考点3 综合真题
8. （2010广东）如图1-14-11所示，电源电压保持不变，当滑动变阻器滑片P滑到A端时，闭合开关S1和S2，灯泡L恰好正常发光，以下说法正确的是（ ）
A. 滑片P仍在A端，开关S1断开，S2闭合，灯泡L仍正常发光
B. 滑片P仍在A端，开关S1闭合，S2断开，灯泡L仍正常发光
C. 滑片P滑到B端，同时闭合开关S1和S2，灯泡L仍正常发光
D. 滑片P滑到B端，开关S1闭合，S2断开，
灯泡L仍正常发光
B
