第三章 光 和 眼 睛
第二课时 平面镜成像

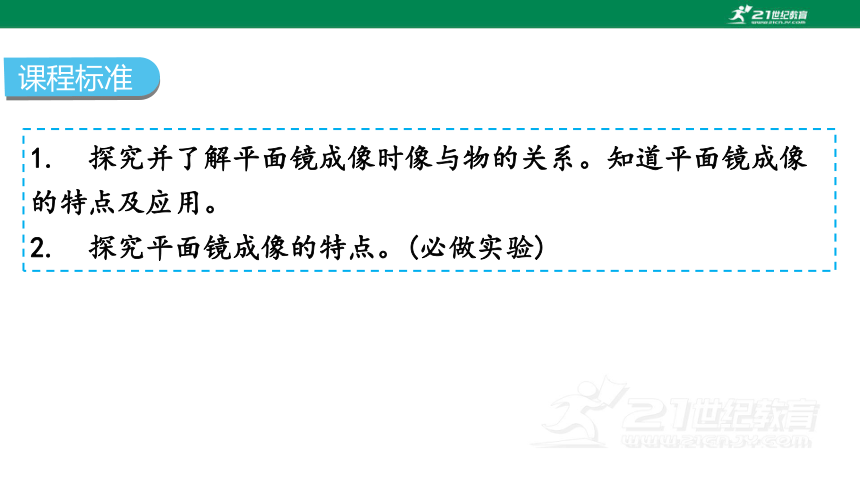

1. 探究并了解平面镜成像时像与物的关系。知道平面镜成像的特点及应用。
2. 探究平面镜成像的特点。(必做实验)
课程标准
考点梳理

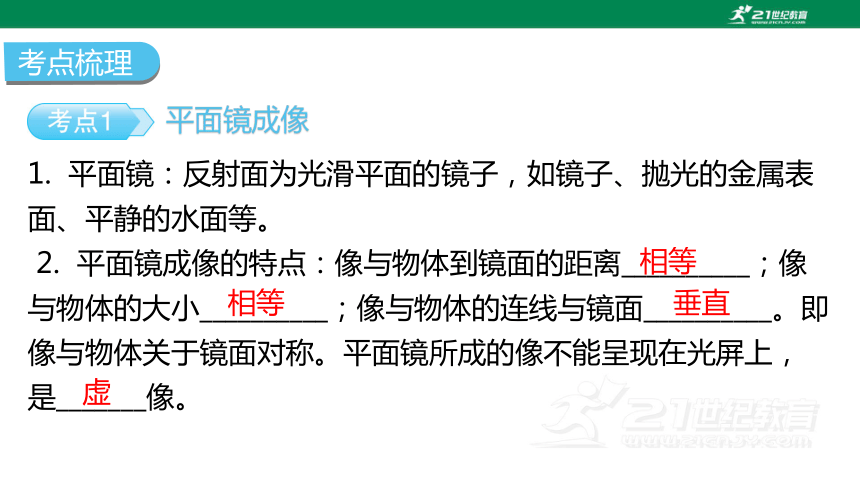

1. 平面镜：反射面为光滑平面的镜子，如镜子、抛光的金属表面、平静的水面等。
2. 平面镜成像的特点：像与物体到镜面的距离__________；像与物体的大小__________；像与物体的连线与镜面__________。即像与物体关于镜面对称。平面镜所成的像不能呈现在光屏上，是_______像。
相等
平面镜成像
相等
垂直
虚

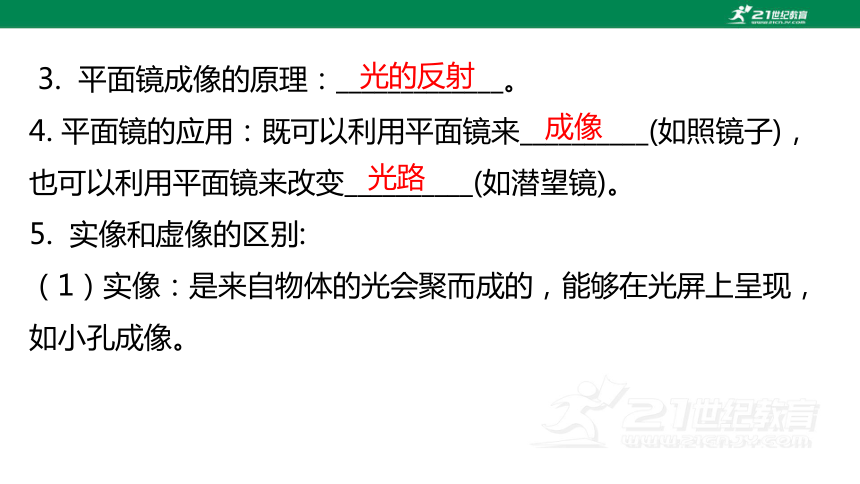

3. 平面镜成像的原理：_____________。
4. 平面镜的应用：既可以利用平面镜来__________(如照镜子)，也可以利用平面镜来改变__________(如潜望镜)。
5. 实像和虚像的区别:
（1）实像：是来自物体的光会聚而成的，能够在光屏上呈现，如小孔成像。
光的反射
成像
光路

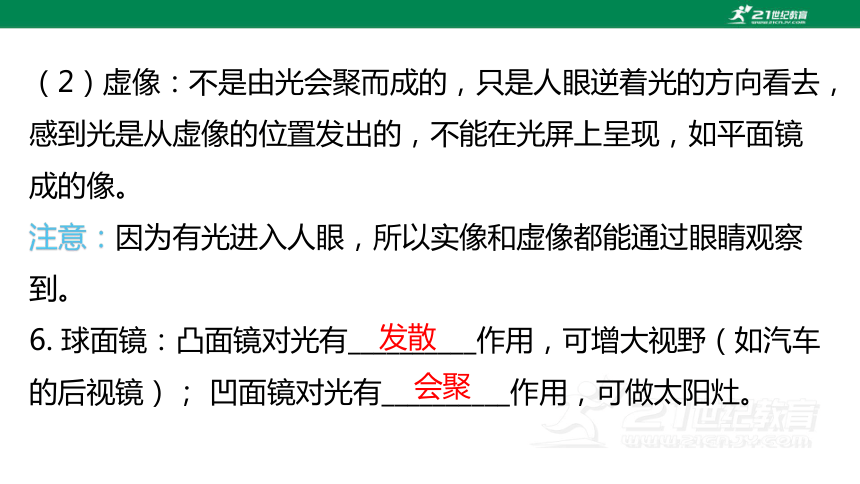

（2）虚像：不是由光会聚而成的，只是人眼逆着光的方向看去，感到光是从虚像的位置发出的，不能在光屏上呈现，如平面镜成的像。
注意：因为有光进入人眼，所以实像和虚像都能通过眼睛观察到。
6. 球面镜：凸面镜对光有__________作用，可增大视野（如汽车的后视镜）； 凹面镜对光有__________作用，可做太阳灶。
发散
会聚
课本简练
1. （八上P58图3-29改编）小明要制作如图1-3-17所示的简易潜望镜，他需要下列器材中的（ ）
A. 凸透镜 B. 凹透镜
C. 平面镜 D. 凸面镜
C

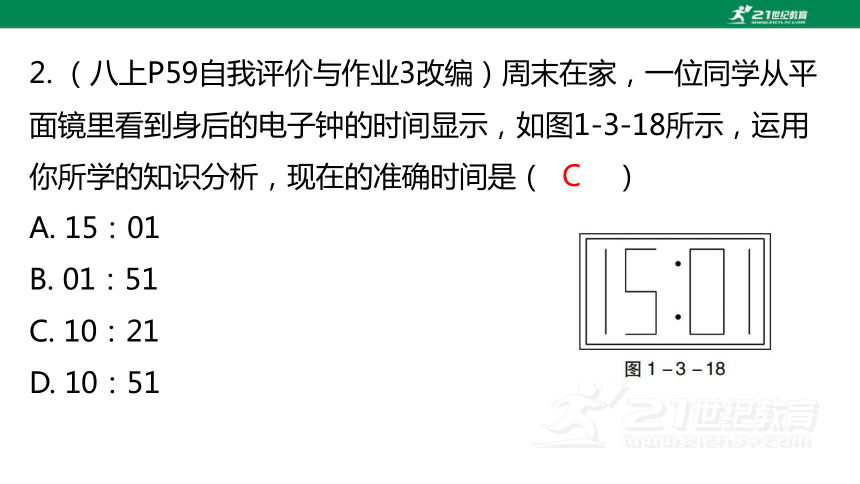

2. （八上P59自我评价与作业3改编）周末在家，一位同学从平面镜里看到身后的电子钟的时间显示，如图1-3-18所示，运用你所学的知识分析，现在的准确时间是（ ）
A. 15：01
B. 01：51
C. 10：21
D. 10：51
C

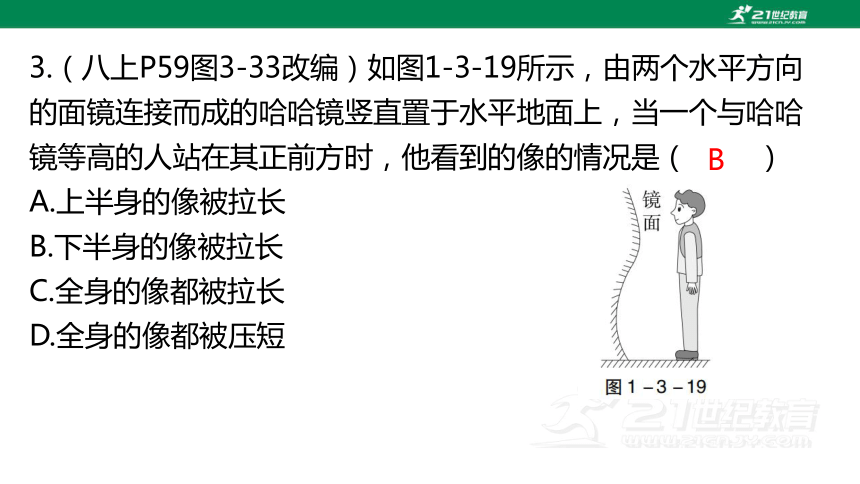

3.（八上P59图3-33改编）如图1-3-19所示，由两个水平方向的面镜连接而成的哈哈镜竖直置于水平地面上，当一个与哈哈镜等高的人站在其正前方时，他看到的像的情况是（ ）
A.上半身的像被拉长
B.下半身的像被拉长
C.全身的像都被拉长
D.全身的像都被压短
B

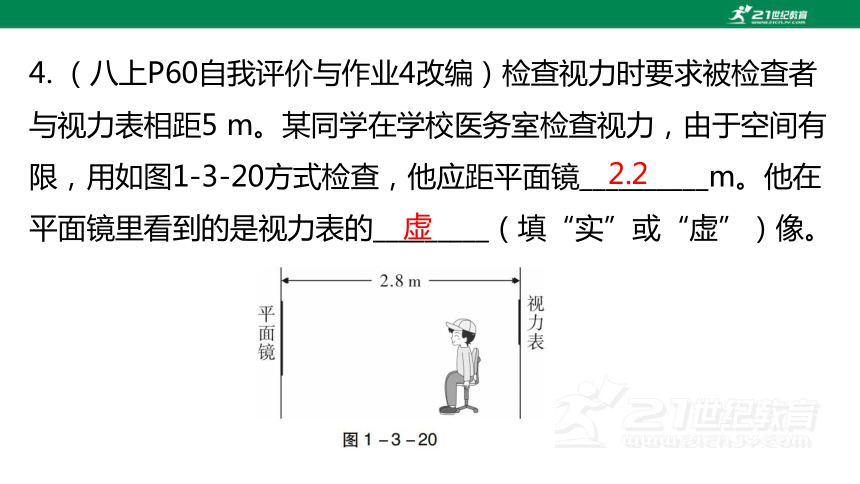

4. （八上P60自我评价与作业4改编）检查视力时要求被检查者与视力表相距5 m。某同学在学校医务室检查视力，由于空间有限，用如图1-3-20方式检查，他应距平面镜__________m。他在平面镜里看到的是视力表的_________（填“实”或“虚”）像。
2.2
虚
5.（八上P59图3-32改编）汽车的后视镜是凸面镜，可以扩大观察范围，凸面镜可以成__________（填“放大”或“缩小”）的虚像；有一种化妆镜是凹面镜，可以帮助化妆者看清所照部分的细微之处，凹面镜可以成__________（填“放大”或“缩小”）的虚像。它们成像的原理都是______________。
缩小
放大
光的反射
易错精讲

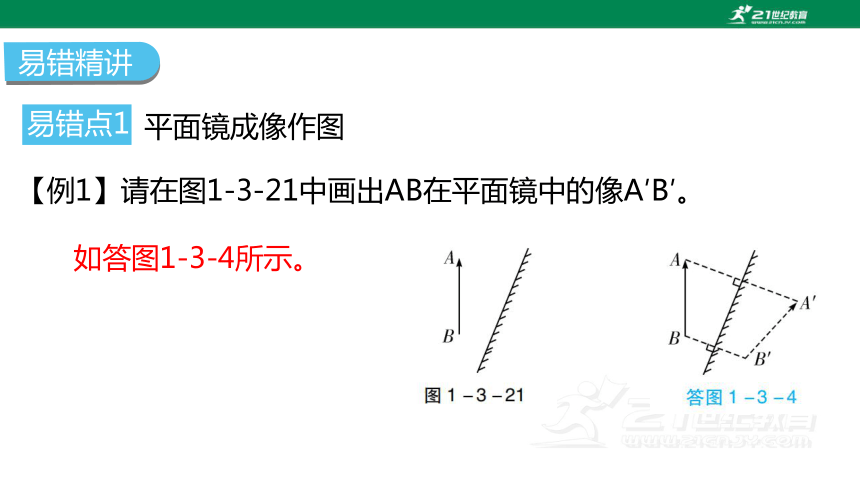

【例1】请在图1-3-21中画出AB在平面镜中的像A′B′。
易错点1
平面镜成像作图
如答图1-3-4所示。

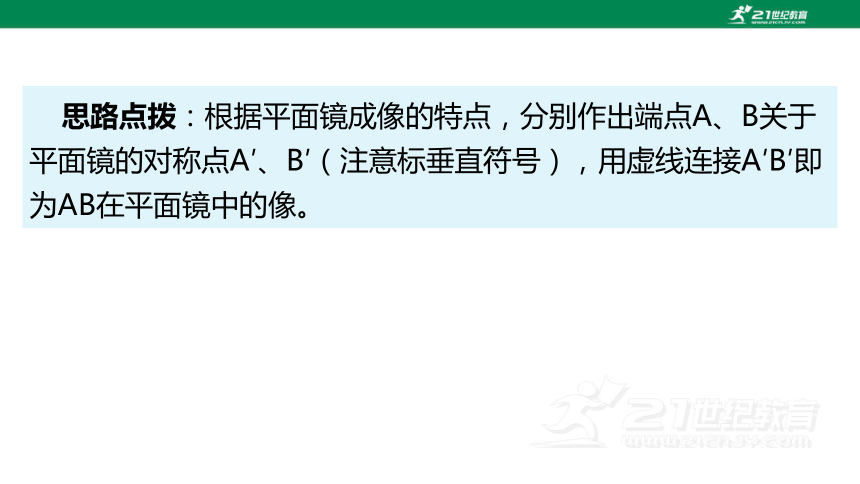

思路点拨：根据平面镜成像的特点，分别作出端点A、B关于平面镜的对称点A′、B′（注意标垂直符号），用虚线连接A′B′即为AB在平面镜中的像。
【变式1】【科学思维】如图1-3-22所示，小静到鞋店买鞋，她站在镜子MN前看自己穿着新鞋时的效果。请画出小静的眼睛B点看到新鞋A点在平面镜中所成像的光路图。
如答图1-3-5所示。
【例2】如图1-3-23所示，物体上的点S在平面镜中所成的像为S′。若在镜后放置一块透明玻璃AB，则像S′将（ ）
A. 变亮 B. 变暗
C. 不变 D. 偏离原位置
易错点2
平面镜成像的特点
C
思路点拨：平面镜成像是光的反射形成的，反射光只在镜面的一侧，镜子后面的物体不会影响反射光，因此平面镜后面的物体不会影响平面镜所成像的亮度、大小、位置等。
【变式2】【科学思维】探究平面镜成像的特点的装置如图1－3－24所示。若蜡烛A距离半透明玻璃板3 cm，则它的像B距离玻璃板________cm；若蜡烛A远离玻璃板，所成的像大小_________（填“变大”“变小”或“不变”）；若将玻璃板在其所在的平面内水平向右移动2 cm，则像B的位置将__________（填“向左移动”“向右移动”或“不变”）。
3
不变
不变
实验 探究平面镜成像的特点(10年2考：2016年、2024年)
重点实验
实验名称 探究平面镜成像的特点
实验器材 透明薄玻璃板、两支完全一样的蜡烛、刻度尺、白纸、火柴、光屏
考点归纳 （1）实验环境的选择：较暗的环境，使实验现象更加明显
（2）玻璃板的选择：用玻璃板而不用
平面镜的原因是容易找到像的位置；
不用厚玻璃板是因为物体在厚玻璃板
前后表面形成的像会产生重影
考点归纳 （3）玻璃板的放置：垂直于桌面，不垂直时不管怎么移动蜡烛B都不会与蜡烛A的像重合
（4）蜡烛的选择：用两支完全一样的蜡烛是为了方便比较像与物的大小关系
（5）刻度尺的作用：测量像与物到镜面
的距离，即像距和物距
(6)成像的观察：从蜡烛A一侧透过玻璃板
观察蜡烛B，通过移动蜡烛B，使其与蜡
烛A的像重合，确定蜡烛A的像的位置
（7）成像的情况：蜡烛A靠近或者远离玻璃板时，像的大小都不会变化；所成的像是虚像，不能呈现在光屏
（8）多次测量的目的：使实验结论具有普遍性
【例】【科学探究】在“探究平面镜成像特点”的实验中，小红采用如图1-3-25所示装置进行实验。
【实验环境】(1)为了便于观察，实验应在__________(填“较亮”或“较暗”)的环境中进行。
较暗
实验结论 像与物体的大小相等，像与物体到镜面的距离相等，像与物体的连线与镜面垂直，平面镜所成的像是虚像
【实验器材】
(2)关于玻璃板：实验中选用玻璃板代替平面镜的目的是_________________________________________________。实验中要选__________(填“较厚”或“较薄”)的玻璃板，原因是__________
______________________________________________________________。 实验中在水平桌面上__________地放上玻璃板，记录玻璃板的位置。
(3)关于刻度尺：刻度尺的作用是便于比较像与物体________________________的关系。
玻璃板能透光，便于找到像的位置
较薄
避免玻
璃板在前后表面出现的两个像产生重影，不易探究成像特点
竖直
到平面镜的距离
【实验结论】
(4)实验中选用两个相同蜡烛是为了探究_______________________。在移动蜡烛A的过程中，像的大小_________(填“变大” “变小”或“不变”)。
(5)在玻璃板后移动未点燃的蜡烛B，直到______________________
______________，此时，玻璃板后不点燃的蜡烛B好像被点燃了，这说明平面镜所成的像与物体的大小__________。若移去蜡烛B，在像的位置放一光屏，光屏__________(填“能”或“不能”)承接到像，这说明平面镜所成的像是__________像。
像与物体的大小关系
不变
它跟点燃的蜡烛A
的像重合
相等
不能
虚
【实验原理】
(6)在上面的实验中，玻璃板后面并没有点燃的蜡烛，但是，我们确实看到玻璃板后面的蜡烛好像被点燃了，这是为什么呢？如图1－3－26所示，点光源S向四处发光，一部分射向平面镜的光，经平面镜__________后进入眼睛，引起视觉。根据光沿直线传播的原理，我们感觉光好像是从图中的S′发
出的，而实际上S′并不存在，因此我们把S′叫
做S的__________像。结论：平面镜成像的
原理是__________。
反射
虚
光的反射
【实验拓展】
（7）如图1-3-27所示，将玻璃板与水平桌面成45°角固定在水平桌面上，让蜡烛A沿着桌面向右做直线运动，将看到蜡烛A的像在玻璃板后__________(填 “水平向右”“水平向左”“竖直向上”或“竖直向下”)运动。
竖直向下
考点1 平面镜成像［10年6考：2016年(实验)、2017年(选择)、2020年(填空)、2021年(综合)、2022年(填空)、2024年(实验)考查］
考点精练
1. （2024广东）探究平面镜成像特点的实验，如图1-3-28所示。
（1）点燃蜡烛A，眼睛应在图中__________(填“a”或“b”)处观察蜡烛A在玻璃板后的像。移动与蜡烛A外形相同的蜡烛B，发现蜡烛B与蜡烛A的像重合，说明平面镜所成像与物的大小__________。
（2）得到平面镜成像规律后，若换用面
积较大的玻璃板进行实验，蜡烛A 的像
的大小__________(填“变大”“变小”
或“不变”)。
a
相同
不变
2. (2022广东)“西塞山前白鹭飞，桃花流水鳜鱼肥”（［唐］张志和《渔歌子》）。图1-3-29是白鹭在如镜的水面上飞行的情景。水中的“白鹭”是由光的__________形成的__________（填“实”或“虚”）像。若水深3 m，当白鹭距离水面5 m时，它的像距离水面__________m。
反射
虚
5
3. （2020广东）医护人员通过平面镜检视防护服的穿戴情况。医护人员在平面镜中的像是_________（填“实像”或“虚像”）；当医护人员面镜时，人与像之间的距离________，像的大小__________。（后两空均填“变大”“变小”或“不变”）
虚像
变小
不变
4. 【实践应用】如图1-3-30所示，潜水艇下潜后，艇内人员可以用潜望镜观察水面情况。下面关于潜望镜的说法错误的是（ ）
A. 利用光的反射改变了光的传播方向
B. 光在潜望镜内传播时发生了镜面反射
C. 从潜望镜看到的是物体变小的像
D. 从潜望镜看到的是物体的虚像
C
5. 【日常生活】如图1-3-31甲所示，检查视力时，视力表放在被测者头部的后上方，下列关于如图1-3-31乙所示的视力表上的字母E在平面镜中像的选项中，正确的是（ ）
B
考点2 综合真题
6. （2017广东）关于光现象，下列说法错误的是（ ）
A. 太阳光通过三棱镜会被分解成多种色光，这种现象叫做光的色散
B. 影子是由光的直线传播形成的
C. 物体在平面镜中成正立、放大的实像
D. 光从空气射入水中后传播速度会变小
C
7.（2021广东）小明发现，晚上坐公交车时在车窗玻璃里看到另一个“自己”，而白天却看不清。结合平面镜成像的知识，他思考以下问题：
（1）在车窗玻璃里看到的另一个“自己”是光的__________形成的像。
（2）如图1-3-32甲所示，小车的前挡风玻璃是倾斜的，从光学角度分析，这样设计的好处是_________________________________（写出一条）；此外，晚上开车时，来自后方车辆的强光入射到前挡风玻璃，被反射到__________
（填“上方”或“下方”），以减少对司
机视线的干扰。
反射
物体的像不会影响司机的视线
下方
（3）在探究平面镜成像特点的实验中，如图1-3-32乙所示。
①组装器材时，要使玻璃板与水平桌面相互__________；
②实验需要记录像与物体的大小关系，还需要记录的物理量有__________和__________；
③实验中如果将蜡烛B也点燃，对实验的影响是_______________（写出一条）。
垂直
物距
像距
像会更不清晰
