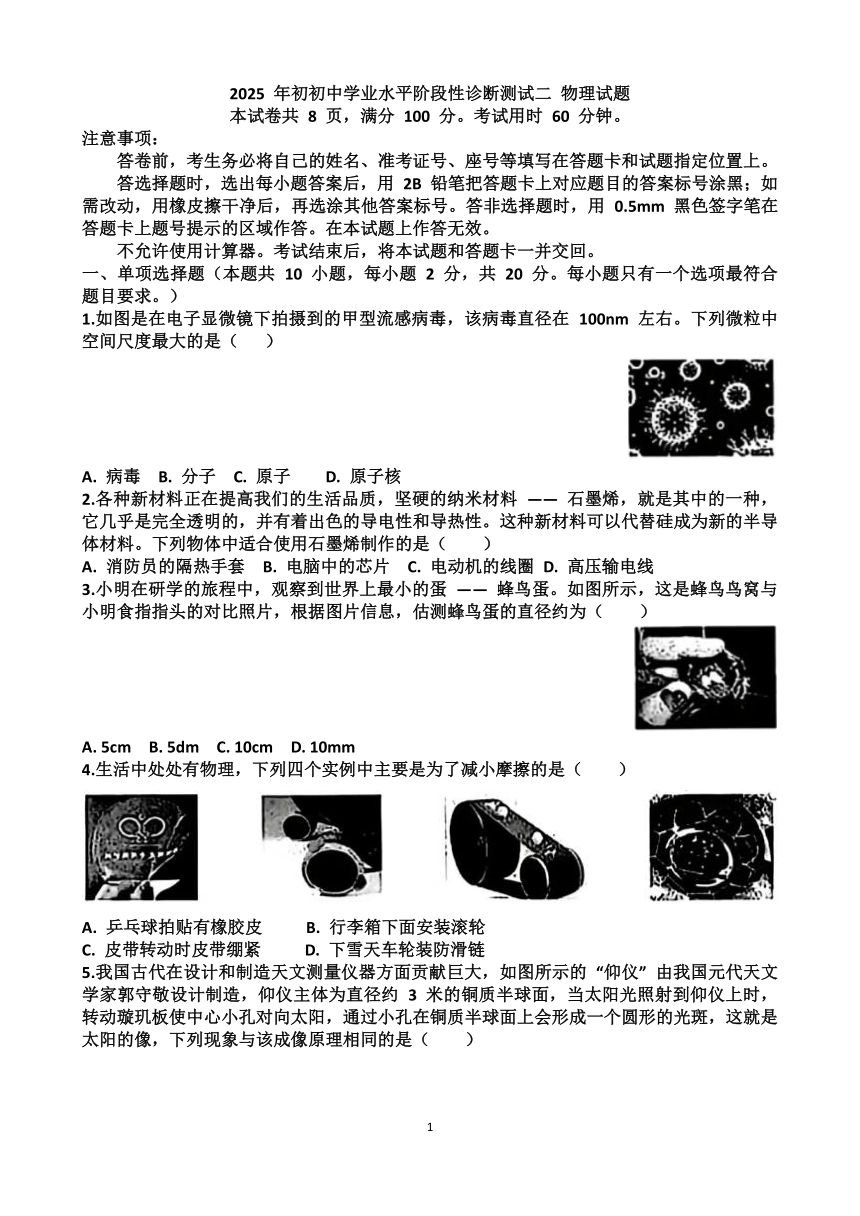

2025 年初初中学业水平阶段性诊断测试二 物理试题
本试卷共 8 页，满分 100 分。考试用时 60 分钟。
注意事项：
答卷前，考生务必将自己的姓名、准考证号、座号等填写在答题卡和试题指定位置上。
答选择题时，选出每小题答案后，用 2B 铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案标号。答非选择题时，用 0.5mm 黑色签字笔在答题卡上题号提示的区域作答。在本试题上作答无效。
不允许使用计算器。考试结束后，将本试题和答题卡一并交回。
一、单项选择题（本题共 10 小题，每小题 2 分，共 20 分。每小题只有一个选项最符合题目要求。）
1.如图是在电子显微镜下拍摄到的甲型流感病毒，该病毒直径在 100nm 左右。下列微粒中空间尺度最大的是（ ）
A. 病毒 B. 分子 C. 原子 D. 原子核
2.各种新材料正在提高我们的生活品质，坚硬的纳米材料 —— 石墨烯，就是其中的一种，它几乎是完全透明的，并有着出色的导电性和导热性。这种新材料可以代替硅成为新的半导体材料。下列物体中适合使用石墨烯制作的是（ ）
A. 消防员的隔热手套 B. 电脑中的芯片 C. 电动机的线圈 D. 高压输电线
3.小明在研学的旅程中，观察到世界上最小的蛋 —— 蜂鸟蛋。如图所示，这是蜂鸟鸟窝与小明食指指头的对比照片，根据图片信息，估测蜂鸟蛋的直径约为（ ）
A. 5cm B. 5dm C. 10cm D. 10mm
4.生活中处处有物理，下列四个实例中主要是为了减小摩擦的是（ ）
A. 乒乓球拍贴有橡胶皮 B. 行李箱下面安装滚轮
C. 皮带转动时皮带绷紧 D. 下雪天车轮装防滑链
5.我国古代在设计和制造天文测量仪器方面贡献巨大，如图所示的 “仰仪” 由我国元代天文学家郭守敬设计制造，仰仪主体为直径约 3 米的铜质半球面，当太阳光照射到仰仪上时，转动璇玑板使中心小孔对向太阳，通过小孔在铜质半球面上会形成一个圆形的光斑，这就是太阳的像，下列现象与该成像原理相同的是（ ）

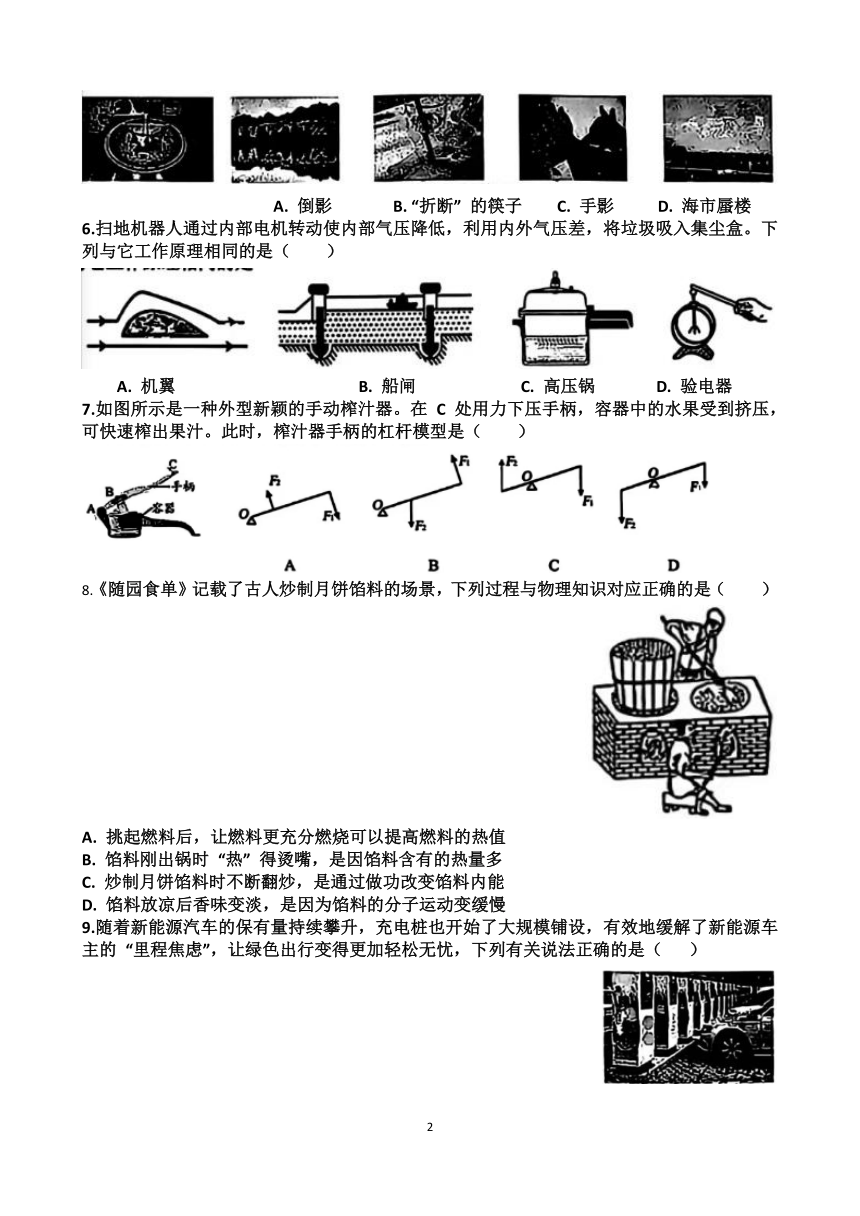

A. 倒影 B. “折断” 的筷子 C. 手影 D. 海市蜃楼
6.扫地机器人通过内部电机转动使内部气压降低，利用内外气压差，将垃圾吸入集尘盒。下列与它工作原理相同的是（ ）
A. 机翼 B. 船闸 C. 高压锅 D. 验电器
7.如图所示是一种外型新颖的手动榨汁器。在 C 处用力下压手柄，容器中的水果受到挤压，可快速榨出果汁。此时，榨汁器手柄的杠杆模型是（ ）
8.《随园食单》记载了古人炒制月饼馅料的场景，下列过程与物理知识对应正确的是（ ）
A. 挑起燃料后，让燃料更充分燃烧可以提高燃料的热值
B. 馅料刚出锅时 “热” 得烫嘴，是因馅料含有的热量多
C. 炒制月饼馅料时不断翻炒，是通过做功改变馅料内能
D. 馅料放凉后香味变淡，是因为馅料的分子运动变缓慢
9.随着新能源汽车的保有量持续攀升，充电桩也开始了大规模铺设，有效地缓解了新能源车主的 “里程焦虑”，让绿色出行变得更加轻松无忧，下列有关说法正确的是（ ）

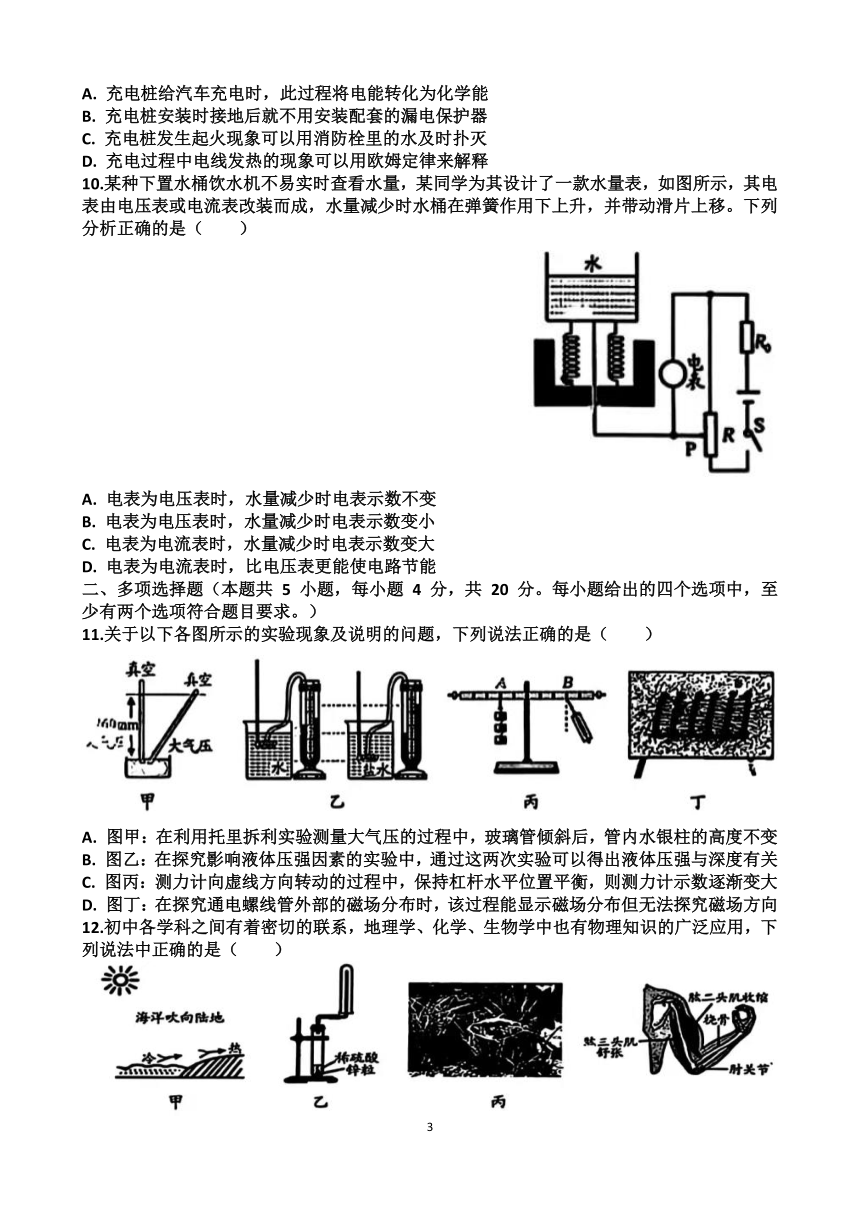

A. 充电桩给汽车充电时，此过程将电能转化为化学能
B. 充电桩安装时接地后就不用安装配套的漏电保护器
C. 充电桩发生起火现象可以用消防栓里的水及时扑灭
D. 充电过程中电线发热的现象可以用欧姆定律来解释
10.某种下置水桶饮水机不易实时查看水量，某同学为其设计了一款水量表，如图所示，其电表由电压表或电流表改装而成，水量减少时水桶在弹簧作用下上升，并带动滑片上移。下列分析正确的是（ ）
A. 电表为电压表时，水量减少时电表示数不变
B. 电表为电压表时，水量减少时电表示数变小
C. 电表为电流表时，水量减少时电表示数变大
D. 电表为电流表时，比电压表更能使电路节能
二、多项选择题（本题共 5 小题，每小题 4 分，共 20 分。每小题给出的四个选项中，至少有两个选项符合题目要求。）
11.关于以下各图所示的实验现象及说明的问题，下列说法正确的是（ ）
A. 图甲：在利用托里拆利实验测量大气压的过程中，玻璃管倾斜后，管内水银柱的高度不变
B. 图乙：在探究影响液体压强因素的实验中，通过这两次实验可以得出液体压强与深度有关
C. 图丙：测力计向虚线方向转动的过程中，保持杠杆水平位置平衡，则测力计示数逐渐变大
D. 图丁：在探究通电螺线管外部的磁场分布时，该过程能显示磁场分布但无法探究磁场方向

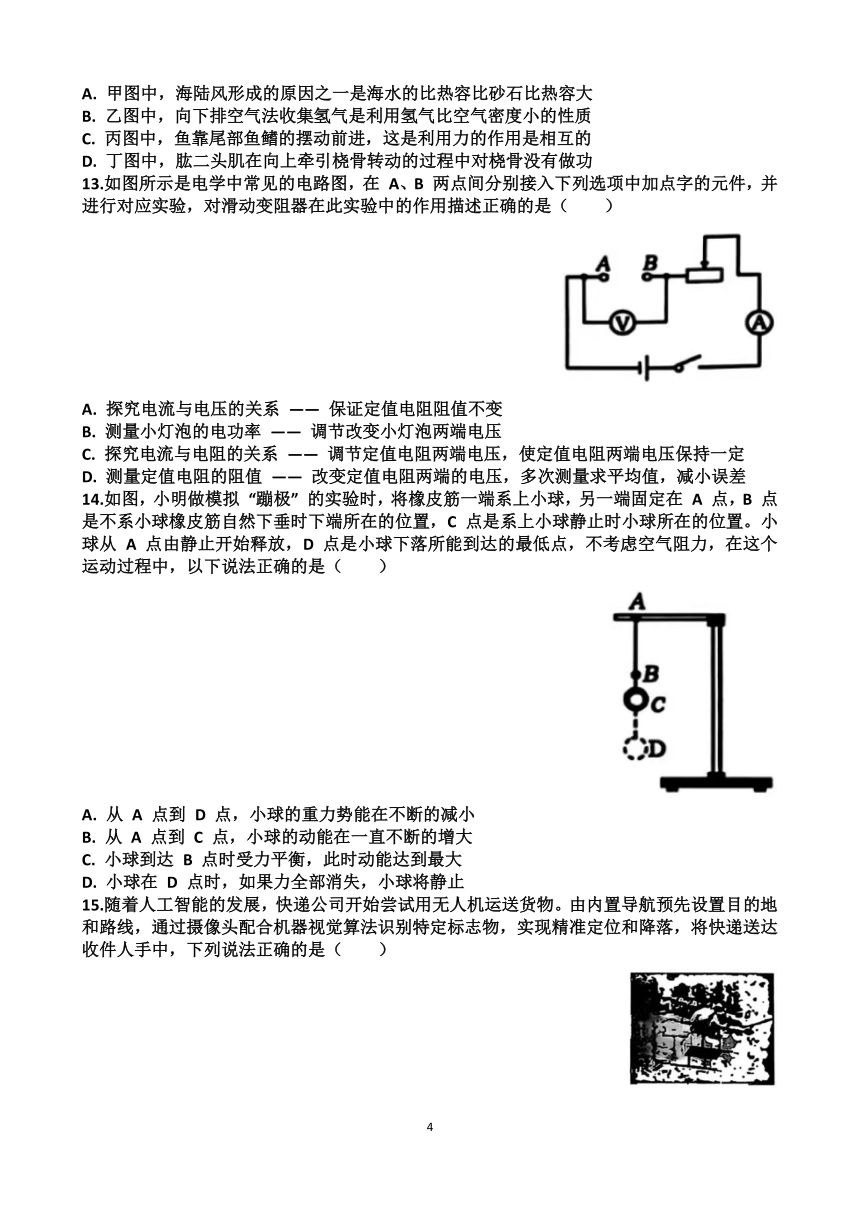

12.初中各学科之间有着密切的联系，地理学、化学、生物学中也有物理知识的广泛应用，下列说法中正确的是（ ）
A. 甲图中，海陆风形成的原因之一是海水的比热容比砂石比热容大
B. 乙图中，向下排空气法收集氢气是利用氢气比空气密度小的性质
C. 丙图中，鱼靠尾部鱼鳍的摆动前进，这是利用力的作用是相互的
D. 丁图中，肱二头肌在向上牵引桡骨转动的过程中对桡骨没有做功
13.如图所示是电学中常见的电路图，在 A、B 两点间分别接入下列选项中加点字的元件，并进行对应实验，对滑动变阻器在此实验中的作用描述正确的是（ ）
A. 探究电流与电压的关系 —— 保证定值电阻阻值不变
B. 测量小灯泡的电功率 —— 调节改变小灯泡两端电压
C. 探究电流与电阻的关系 —— 调节定值电阻两端电压，使定值电阻两端电压保持一定
D. 测量定值电阻的阻值 —— 改变定值电阻两端的电压，多次测量求平均值，减小误差
14.如图，小明做模拟 “蹦极” 的实验时，将橡皮筋一端系上小球，另一端固定在 A 点，B 点是不系小球橡皮筋自然下垂时下端所在的位置，C 点是系上小球静止时小球所在的位置。小球从 A 点由静止开始释放，D 点是小球下落所能到达的最低点，不考虑空气阻力，在这个运动过程中，以下说法正确的是（ ）
A. 从 A 点到 D 点，小球的重力势能在不断的减小
B. 从 A 点到 C 点，小球的动能在一直不断的增大
C. 小球到达 B 点时受力平衡，此时动能达到最大
D. 小球在 D 点时，如果力全部消失，小球将静止
15.随着人工智能的发展，快递公司开始尝试用无人机运送货物。由内置导航预先设置目的地和路线，通过摄像头配合机器视觉算法识别特定标志物，实现精准定位和降落，将快递送达收件人手中，下列说法正确的是（ ）

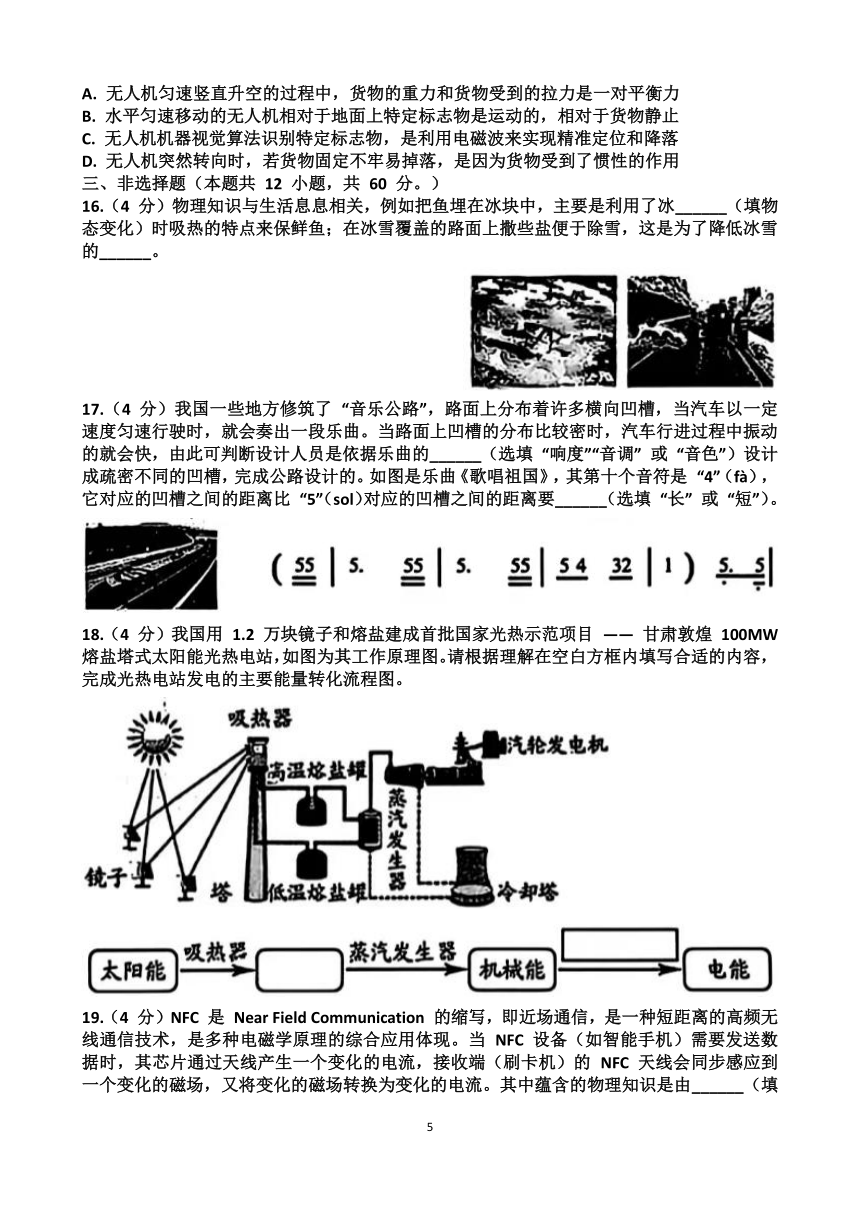

A. 无人机匀速竖直升空的过程中，货物的重力和货物受到的拉力是一对平衡力
B. 水平匀速移动的无人机相对于地面上特定标志物是运动的，相对于货物静止
C. 无人机机器视觉算法识别特定标志物，是利用电磁波来实现精准定位和降落
D. 无人机突然转向时，若货物固定不牢易掉落，是因为货物受到了惯性的作用
三、非选择题（本题共 12 小题，共 60 分。）
16.（4 分）物理知识与生活息息相关，例如把鱼埋在冰块中，主要是利用了冰______（填物态变化）时吸热的特点来保鲜鱼；在冰雪覆盖的路面上撒些盐便于除雪，这是为了降低冰雪的______。
17.（4 分）我国一些地方修筑了 “音乐公路”，路面上分布着许多横向凹槽，当汽车以一定速度匀速行驶时，就会奏出一段乐曲。当路面上凹槽的分布比较密时，汽车行进过程中振动的就会快，由此可判断设计人员是依据乐曲的______（选填 “响度”“音调” 或 “音色”）设计成疏密不同的凹槽，完成公路设计的。如图是乐曲《歌唱祖国》，其第十个音符是 “4”（fà），它对应的凹槽之间的距离比 “5”（sol）对应的凹槽之间的距离要______（选填 “长” 或 “短”）。
18.（4 分）我国用 1.2 万块镜子和熔盐建成首批国家光热示范项目 —— 甘肃敦煌 100MW 熔盐塔式太阳能光热电站，如图为其工作原理图。请根据理解在空白方框内填写合适的内容，完成光热电站发电的主要能量转化流程图。
19.（4 分）NFC 是 Near Field Communication 的缩写，即近场通信，是一种短距离的高频无线通信技术，是多种电磁学原理的综合应用体现。当 NFC 设备（如智能手机）需要发送数据时，其芯片通过天线产生一个变化的电流，接收端（刷卡机）的 NFC 天线会同步感应到一个变化的磁场，又将变化的磁场转换为变化的电流。其中蕴含的物理知识是由______（填科学家）最先研究并得出的电流的磁效应现象和由法拉第研究得出的______现象。
20.（3 分）牛顿摆是物理上重要的桌面演示装置，可直观的展示能量守恒定律，右图是摆动过程的一瞬间，请画出最右边重为 1N 的小球所受重力的示意图。
21.（3 分）小静家有一台扫地机器人，底部有控制前进的驱动轮和控制转弯的转向轮。当驱动信号开关 S 闭合时，驱动电机 M 工作，机器人前进。在前进过程中若识别到前方有障碍物，S 断开，电机 M 停止工作，机器人逐渐减速；同时，转向信号开关 S 闭合，转向电机 M 工作，完成转向，规避障碍。请设计符合要求的控制电路图。
22.（2 分）2024 年 9 月，中国人民解放军火箭军向太平洋相关公海海域成功发射了一枚洲际弹道导弹。该洲际弹道导弹飞行时间 24min，准确命中距离 10800km 的太平洋某处的目标，求导弹飞行的平均速度是多少？
23.（8 分）如图甲是我国三大主战舰之一的 076 型两栖攻击舰，该舰舰长为 250m、宽为 36m，满载时排水量是 4×10 t，吃水深度为 7m。（海水密度取 1.0×10 kg/m ，g 取 10N/kg）求：
（1）该战舰满载时舰底最深处受到的海水压强；
（2）该战舰满载时受到的浮力；
（3）重为 1.5×10 N 的舰载直升机静止在水平战舰面上时，与战舰的接触面积是 0.1m ，求舰载直升机对战舰的压强。
24.（8 分）一款电热水器，它具有加热和保温功能，加热功率为 2500W，保温功率为 300W，其工作原理如图甲所示。控制电路电压 6V、工作电路电压 220V，均保持不变。控制电路中的电磁铁线圈电阻不计，R 为热敏电阻，其电阻值随温度变化的图象如图乙所示。工作电路中的电热丝 R 、R 为定值电阻。R 、R 和 R 均置于储水箱中。当水温小于 95℃时，电磁铁的衔铁被吸下，金属板下方触点和 a、b 接触，工作电路处于加热状态；当水温达到 95℃时，通过电磁铁线圈的电流达到 6mA，金属板被拉起使上方触点和触点 c 接触，工作电路处于保温状态。求：
（1）R 的电阻值；
（2）加热时通过 R 的电流；
（3）该热水器加热 5min，工作电路消耗的电能。
25.（6 分）各实验小组利用托盘天平和量筒配制盐水，探究了液体的质量与体积的关系，以下是实验过程中的部分环节。
（1）如图甲所示，小华已经将横梁调到水平位置平衡，你认为他在调节天平过程中存在的问题是______；
（2）正确调节天平平衡后，测量烧杯和盐水的总质量，从大到小往右盘加减砝码时，发现加入一个最小砝码后指针偏向分度盘的右侧，接下来应进行的操作是______，直至天平平衡，此时示数如图乙所示，质量为______g；
（3）右图为甲、乙两组同学根据各自的实验数据画出的质量与体积的关系图像。请分析图中两条直线不重合的原因是______。
26.（6 分）小明利用光具座、凸透镜、蜡烛、光屏等实验器材探究凸透镜成像的规律，已知凸透镜的焦距是 10cm。
（1）点燃蜡烛并移动光屏，发现光屏上成的像如图甲所示，为了使烛焰的像呈现在光屏的中央，下一步应______调整烛焰；
（2）调整后，蜡烛置于如图乙所示的位置，要使光屏上的像清晰，应将光屏向______移动，直到在光屏上得到一个清晰的像，生活中的______（选填 “放大镜”“投影仪” 或 “照相机”）就是利用该成像原理工作的；
（3）如图保持凸透镜的位置不变，将蜡烛从乙图中的位置远离凸透镜一段距离后，所成的像可能是______（选填序号）；
①倒立放大的实像 ②正立放大的实像 ③正立放大的虚像
④倒立放大的虚像 ⑤倒立缩小的实像 ⑥正立缩小的虚像
（4）某同学用手机拍照上传实验报告，发现上传的报告照片上端宽下端窄，则拍照时报告的上端离手机镜头的距离______（选填 “近” 或 “远”）；
（5）小红在实验过程中，认真观察光屏上的像发现只有像的中间部分最清晰，偏左、偏右两侧的像比较模糊。检查器材后发现其它器材均正常放置，凸透镜的安装情况有些随意，要使在光屏上看到整个烛焰清晰的像，应作出的调节是：____ __。
27.（8 分）小明用如图甲所示电路探究 “电流与电阻的关系”
（1）小明发现甲图连接的电路有一处错误，请在接错的那一根导线上打 “×”，并用笔画线代替导线画出正确的连接；
（2）故障排除后，闭合开关，发现电流表没有偏转，电压表有较大偏转，故障可能是______；
（3）依次接入定值电阻，调节滑动变阻器的滑片使定值电阻两端电压相同，记下电流表读数，绘出电流 I 与电阻倒数 1/R 变化的图像如图乙所示，根据图像可得到的结论是______；
（4）某同学要测量一未知电阻 R 的阻值，但电压表已损坏，于是找来一个已知阻值的定值电阻 R ，并设计了如图丙所示的电路（电源电压保持不变）。步骤如下：
①按照设计的电路图连接电路；
②断开 S 、闭合 S 记录电流表示数为 I ；
③断开 S 、闭合 S 记录电流表示数为 I ；
则未知电阻的阻值 R =______（用已知和测量的物理量的符号表示）。
答案
1.A 2.B 3.D 4.B 5.C 6.A 7.A 8.D 9.A 10.B
11.AD 12.ABC 13.BCD 14.ABD 15.ABC
16.(4分）熔化 熔点
17.(4分）音调 长
18.(4分）内能 汽轮发电机
19.(4分）奥斯特 电磁感应
20.
21.
22.2.7×104km/h
23.（1）7×104Pa （2）4×108N （3）1.5×105Pa
24.（1）500Ω （2）10A (3)7.5×105J
25.(1）未将游码移至标尺左端零刻度线处
(2）取下最小砝码，向右移动游码；32.6
(3）盐水的密度不同
26.(1)向上 (2)左照相机 (3)6 (4) 近
(5)适当扭转凸透镜，使凸透镜与光屏平行
27.(1)略
(2)定值电阻断路
(3)电压一定时，电流与电阻成反比
（4）
