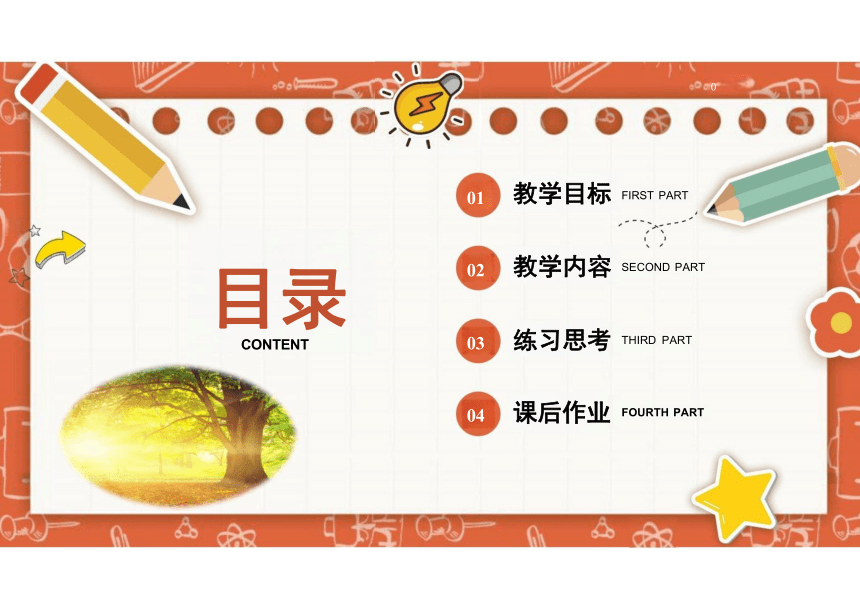

目录
CONTENT
01
02
03
04

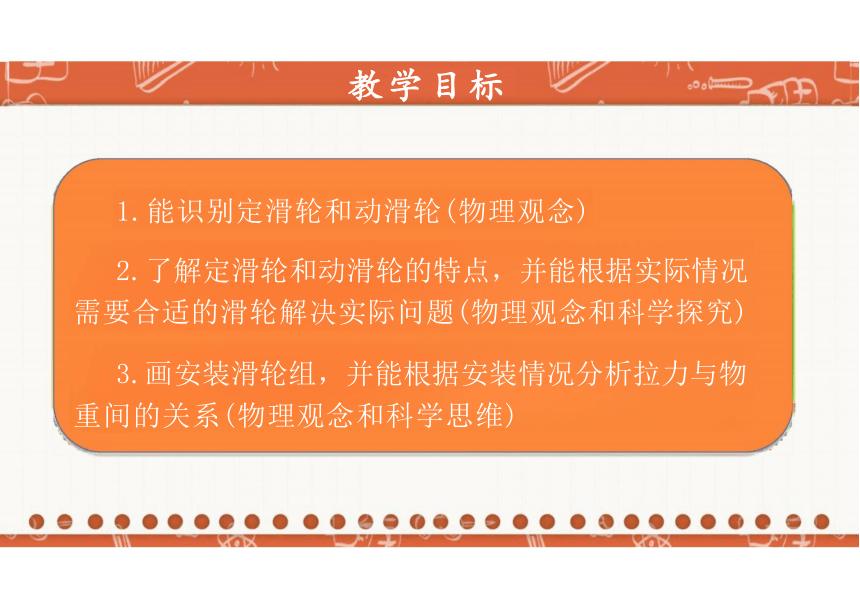

教学目标
1.能识别定滑轮和动滑轮(物理观念)
2.了解定滑轮和动滑轮的特点，并能根据实际情况 需要合适的滑轮解决实际问题(物理观念和科学探究)
3.画安装滑轮组，并能根据安装情况分析拉力与物 重间的关系(物理观念和科学思维)
如右图所示，观察并回答问题：
工人站在地面上，利用滑轮将重物提升到楼上。 这样使用滑轮有什么好处 会省力吗
在我们的生活中，除了杠杆之外，滑轮(pulley)
也是一种常用的简单机械，它通常由绳索或链条绕过 具有转动轴的圆轮构成。
课堂引入
第1节力
知识点 滑轮的种类
1. 认识定滑轮和动滑轮
(1)滑轮：能绕轴自由转动、周边有槽的轮子。
一 、滑轮的种类
请你观察滑轮的结构：
滑轮
轴
一、滑轮的种类
(2)滑轮的分类
①定滑轮：轴不随物体一起运动的滑轮，叫定滑轮。。
②动滑轮：轴随物体一起运动的滑轮叫动滑轮。 观察右下图，比较两滑轮的位置变化情况
定滑轮 动滑轮
知识点2滑轮的工作特点
二、滑轮的工作特点

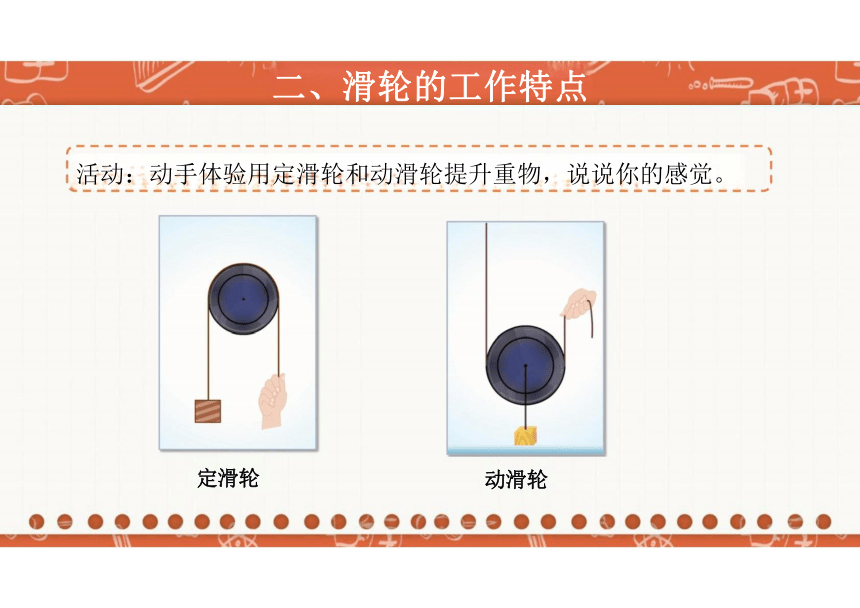

活动：动手体验用定滑轮和动滑轮提升重物，说说你的感觉。
动滑轮
定滑轮
二、滑轮的工作特点

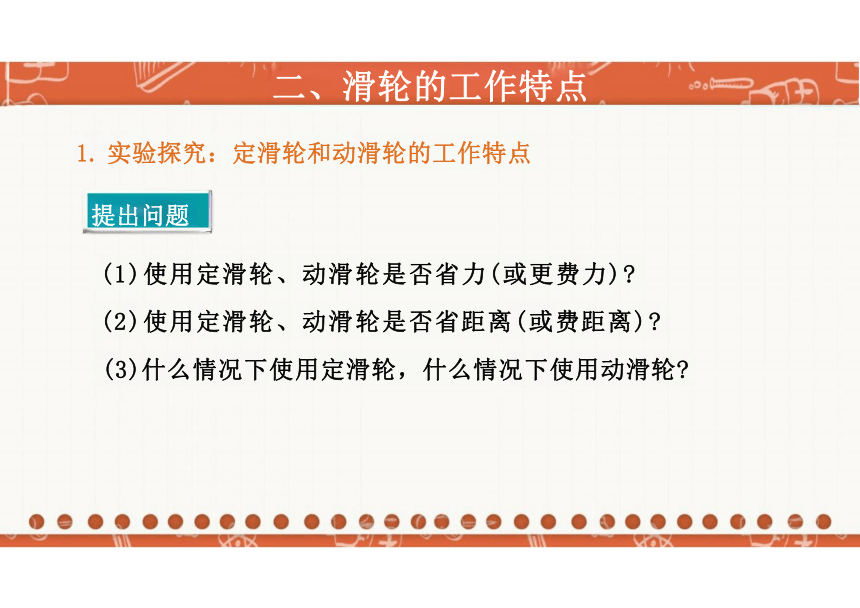

1. 实验探究：定滑轮和动滑轮的工作特点
提出问题
(1)使用定滑轮、动滑轮是否省力(或更费力)
(2)使用定滑轮、动滑轮是否省距离(或费距离)
(3)什么情况下使用定滑轮，什么情况下使用动滑轮

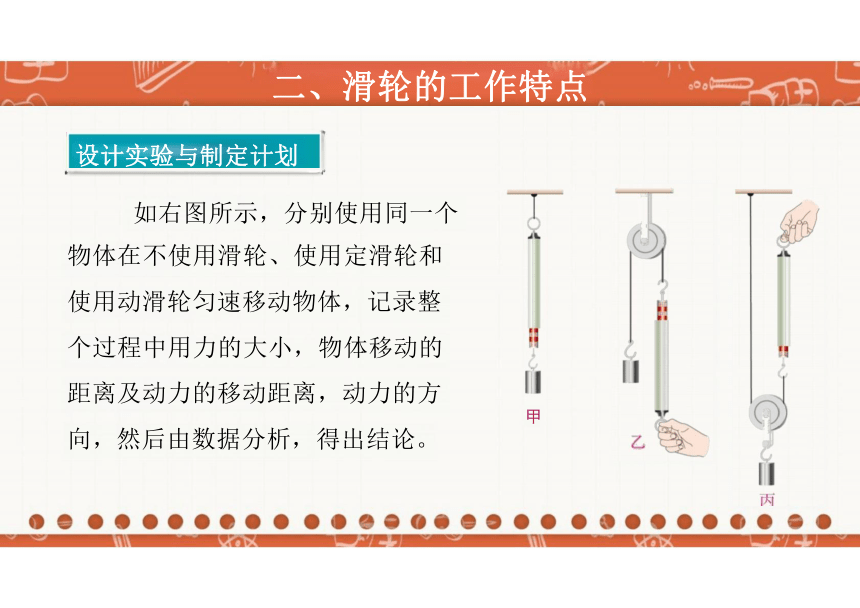

如右图所示，分别使用同一个
物体在不使用滑轮、使用定滑轮和 使用动滑轮匀速移动物体，记录整 个过程中用力的大小，物体移动的 距离及动力的移动距离，动力的方 向，然后由数据分析，得出结论。
二、滑轮的工作特点
设计实验与制定计划
甲
进行实验

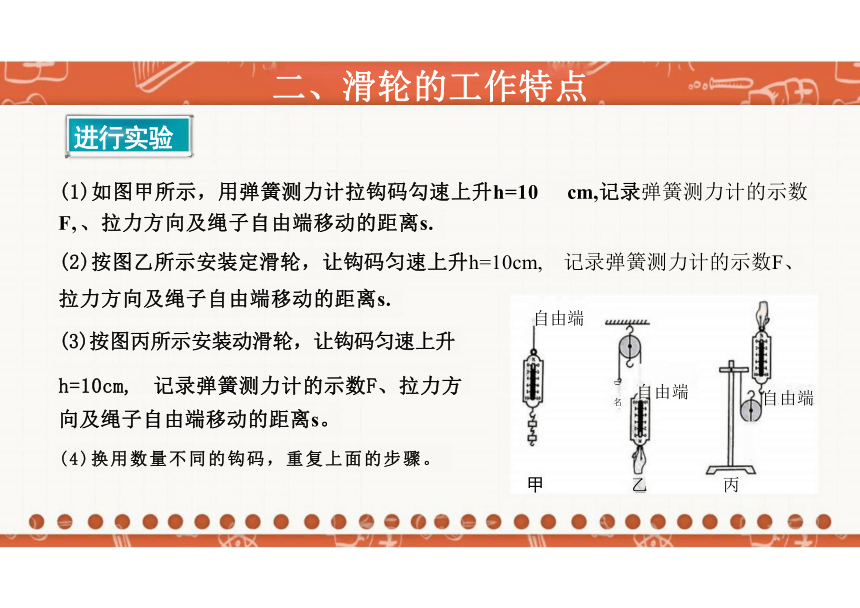

(1)如图甲所示，用弹簧测力计拉钩码勾速上升h=10 cm,记录弹簧测力计的示数 F, 、拉力方向及绳子自由端移动的距离s.
(2)按图乙所示安装定滑轮，让钩码匀速上升h=10cm, 记录弹簧测力计的示数F、
拉力方向及绳子自由端移动的距离s.
自由端
(3)按图丙所示安装动滑轮，让钩码匀速上升
h=10cm, 记录弹簧测力计的示数F、拉力方 自由端 自由端
向及绳子自由端移动的距离s。
(4)换用数量不同的钩码，重复上面的步骤。
甲 乙 丙
二、滑轮的工作特点
D 名
动滑轮
泪 滑
实验记录 研究定滑轮和动滑轮的特点 拉力的大小F/N 将钩码提升10cm时绳子 自由端移动的距离s/cm
拉力的 方向
实验1 实验2 实验3 不适用滑轮 1 2 6 10
上
使用定滑轮 1 2 6 10
下
使用动滑轮 0.5 1 3 20
上
实验分析
定 F拉=G F拉一G
拉力方向与钩码运动方向相反 拉力方向与钩码运动方向相同
S 绳子=h 钩 码 S 绳子=2 h 钩码
二、滑轮的工作特点
实验结论
(1)使用定滑轮既不省力，也不省距离，但可以改变力的方向.
(2)使用动滑轮能省力，但要费距离，且不能改变力的方向
二、滑轮的工作特点
二、滑轮的工作特点
交流与反思
(1)实验中安装滑轮时，注意绳子要放在槽内，以免绳子脱落使摩擦变 大，影响实验效果
(2)实验中，注意要使动滑轮两侧绳子平行或夹角很小
(3)实验中应选用重一些的钩码、较轻的动滑轮、光滑的细绳，以减 小实验中摩擦力、动滑轮自重的影响
(4)实验中要保证轮和轴间有良好的润滑，以减小摩擦
二、滑轮的工作特点
l =r l =r
0
轴心○为支点
F
二、滑轮的工作特点
通过理论分析可知，定滑轮实质上
是一个等臂杠杆，所以不省力。
如图所示，定滑轮的轴心○为支点，动力
臂l 与 阻 力 臂l 都是滑轮的半径r。
F L =F l
Fl =Gl
l =l =r F=G
3. 定滑轮的实质
在忽略摩擦的情况下，物体受到重力G 和拉力
F 的作用。
由于物体匀速上升，所以拉力F跟物体的重力
G是一对平衡力，则：
F=G
物体向上运动，用力的方向却是向下，所以，
使用定滑轮能改变力的方向.
二、滑轮的工作特点
3. 定滑轮的实质
用平衡力的知识研究定滑轮的特点
结论：使用定滑轮不省力，可以改变力的方向.
4. 动滑轮的实质
动滑轮的实质是一个动力臂为阻力臂二倍的杠杆。
动滑轮相当于一根杠杆，支点在绳和轮相切的O处；拉力F 是动力，
重物的拉力是阻力F2; 动力臂l 是轮直径、阻力臂l 是轮半径。
二、滑轮的工作特点
不计摩
擦和动
滑轮重
根 据 杠 杆 的 平 衡 条 件 ：F L =F l
在忽略动滑轮的重力和摩擦的情况下，物体受到重
力G和两段绳子的两个拉力F的作用。由于物体匀速上升， 所以两个拉力F 跟物体的重力G是平衡力。则：
2F=G,
若考虑动滑轮的重力，忽略绳重、摩擦的情况下，
由于物体匀速上升，所以四个力平衡，满足：
2F=(G+G 动 ), (G+G 动)
二、滑轮的工作特点
用平衡力的知识研究动滑轮的特点
机械名称 定 义 实 质
特 点
定滑轮 滑轮轴 固定不动 等臂杠杆
不省力，能改
变力的方向
动滑轮 滑轮和重物 一起移动 动力臂是阻力臂 二倍的杠杆
能省力，不能
改变力的方向
二、滑轮的工作特点
5. 定滑轮与动滑轮的特点
二、滑轮的工作特点
6. 几种常见情况下的等量关系
F=f ,f 为物体受到的摩擦力
绳 V 物
F =F =F
V 绳 = 物
(1)定滑轮
二、滑轮的工作特点
6. 几种常见情况下的等量关系
,S 绳 = 2S 物 ， 绳 = 2v 物
S 绳 = 2S 物 ，V绳 = 2v 物
F=2f,S 动 一S 物
F=2G+G 动 ， S 动 = S 物
动 物
二、滑轮的工作特点
6. 几种常见情况下的等量关系
(2)动滑轮
V 动 1 物
【详解】[1][2]由图可知，滑轮A 是定滑轮，使用 时，滑轮绕其圆心转动，相当于杠杆的支点，动 力臂和阻力臂都等于其半径，可以看做等臂杠杆； 定滑轮不省力，也不能省距离，但可以改变力的 方 向 。
[3]由图可知，滑轮B使用时属于动滑轮，可以省
一半的力，不计滑轮重力F =2=50N=25N
【典例1】如图所示，用力F 和F 分别匀速提起物体C时，滑轮 B可
以看作等臂杠杆(选填“A”或“B”)。使用A的好处是 改变力的方向。 若物体C重50 N, 滑轮重力不计，则力F 的大小为25 N。
二、滑轮的工作特点
【典例2】如图所示，物体A在水平拉力F 的作用下，沿水平面以0.1m/s的速度做匀
速直线运动，弹簧测力计的示数为5N. 不计滑轮、绳子、弹簧测力计的重力，忽 略绳子与滑轮间的摩擦。若物体A匀速运动2s, 则物体A受到的摩擦力为为 10 N.
二、滑轮的工作特点
【典例3】如图所示，物体A的质量m=12kg, 在拉力F 的作用下，物体A以
0.1m/s 的速度在水平面上做匀速直线运动，弹簧测力计的示数为12N, 忽略滑 轮与绳子的摩擦力以及滑轮、弹簧测力计和绳子所受的重力，并且绳子足够
[1]因物体A做匀速直线运动，处于平衡状态，则f=F示=12N 如图所示，作用在动滑轮轴上的拉力F=2f=2×12N=24N
二、滑轮的工作特点
长，拉力F 是24 N。
我们知道：定滑轮可以改变力的方向，但不能
省力。动滑轮可以省力，但不能改变力的方向。
能否得到这样一种机械，它既可以省力，又可
以改变力的方向呢
滑轮组有什么特点
1. 滑轮组
把定滑轮和动滑轮组合在一起，就构成了滑轮组。
三、滑轮组
想想议议
三、滑轮组
想想议议
想想议议
如图甲、乙所示的两个滑轮组，这
两个滑轮组有什么不同
①绳端的固定点不同：
甲固定在动滑轮的轴上，乙固定
在定滑轮的轴上。
②拉力的方向不同：
甲通过动滑轮向上，乙通过定滑 轮向下。
甲
三、滑轮组
2. 滑轮组的特点
想一想
用如图甲、乙所示的滑轮组把重力
为G的物体提高h, 在不计绳重、摩擦及
动滑轮自重时，所用拉力F 各是多大
拉力移动的距离s与物体升高的距离h是
什么关系
甲 乙
三、滑轮组
①分析甲滑轮组的省力与费距离的情况
分析动滑轮受力可知，四个力平衡： F +F +F=G 物
∵同一根绳子上的力相等：F =F =F
∴3F=G 物 物
图中的重物由三段绳子通过动滑轮吊着，若物体升高的
距离为h时，则每段绳子都要缩短h, 三段绳子缩短的距 离都要被拉力拉走，所以拉力移动的距离为s=3h.
结论 拉 力 ： 物 拉力移动的距离：s=3h
使用该滑轮组省力费距离。
三、滑轮组
图中的重物由二段绳子通过动滑轮吊着，若物
体升高的距离为h 时，则每段绳子都要缩短h, 所以拉力移动的距离为2h.
结论 拉力 拉力移动的距离为S=2h
使用该滑轮组省力费距离。
②分析乙滑轮组的省力与费距离的情况
图中的重物由二段绳子通过动滑轮吊着，每段
三、滑轮组
绳子都要承担物重，因为同 根绳子上的力相
等，所以拉力的大小：
三、滑轮组
③由两个定滑轮、动滑轮组成的滑轮组的省力费距离情况
想一想
利用两个定滑轮和两个动滑轮组成滑轮组，可以怎样绕绳子呢 有
想想议议 这两种绕线方法有什么不同
①绳端的起点(固定点)不同：
甲固定在定滑轮的钩上；乙固定 在动滑轮的钩上。
②拉力的方向不同：
甲中拉力的方向向下，乙中拉力 的方向向上。
这两种方法拉力的大小是否相等
拉力移动的距离是否相等
甲 乙
三、滑轮组
固定点
动滑轮受力分析：
F +F +F +F =G
同一根绳子上的力相等：
F =F =F =F =F
4F=G
F=4G s=4h
4是动滑轮上
绳子的段数
三、滑轮组
● 两个滑轮组的省力费距离情况比较(不计动滑轮重和摩擦)
动滑轮受力分析：
F +F +F +F +F =G
同一根绳子上的力相等：
F =F =F =F =F =F
5F=G
5是动滑轮上 绳子的段数
s=5h
甲
在不计绳重，动滑轮重和摩擦，用一根绳子组装的滑轮组时，拉
力F 大小和绳子自由端移动的距离s与动滑轮相连的绳子段数n有关。
区
三、滑轮组
你发现了什么规律
拉力F 的大小与连接动滑轮的绳子段数n的关系
有n段绳子与动滑轮连接，所用的力就是物重的n分之一。即：
物(不计绳重，动滑轮重和摩擦)。
所以连接动滑轮的绳子段数n越多，越省力。
三、滑轮组
F=5G 物
F=4G 物
G物 G物 G 物
一 G 物
物
②
G物
2G 物
F=
三、滑轮组
绳子自由端移动的距离s与连接动滑轮的绳子段数n的关系
设物体升高h, 则吊起动滑轮的每段绳子都要抽走h, 这些都只能从绳子
自由端抽走，则绳子自由端在相等的时间内共需要抽走nh, 即s=nh。
所以连接动滑轮的绳子段数n越多，绳子自由端移动的距离越大。
3. 总结——滑轮组的特点
①拉力的大小与物重的关系
● 拉力F 的大小与吊起动滑轮的绳子段数 n 有关。动滑 轮被几段绳子吊起，所用的力F 就是物重的几分之一。即：
不计动滑轮重、绳重和摩擦：
不计绳重和摩擦但考虑滑轮重：
● 拉力F(绳子自由端)移动距离s是物体上升高度h的n倍，
即： s=nh
绳子自由端的速度与物体升高的速度的关系：绳=nV物
三、滑轮组
三 、滑 轮 组
②判断滑轮组绳子段数n的方法 分 离 法
在动滑轮和定滑轮之间画一条虚线。只数与动滑轮相连的绳子，
即为绳子的段数，用n表示。
不能数 不能数 ①②③
①②③④⑤
n=2 n=3 n=4 n=5
三、滑轮组
③组装滑轮组的原则—— “奇动偶定”
当承重的绳子段数n为偶数时，绳子固定端系在定滑轮的挂钩上 ；
当n为奇数时，绳子固定端系在动滑轮的挂钩上 。
这一原则可概括为“奇拴动，偶拴定”。简称“奇动偶定”。
F
F↓
n=2 n=3 n=4 n=4
三、滑轮组
【典例4】小红设计了一个升降装置，如图所示。通过它把一个重力为 260N的物体从地面提升到9m高的阳台上，所用拉力F 为90N, 用时10s, 不计绳重和摩擦，动滑轮的质量为1 kg, 绳端移动的速度为2.7 m/s。
则：动滑轮的重力为G=nF-G 物=3×90N-260N=10N
由G=mg 得，动滑轮的质量为m=9=10N/Ng=1kg
[2]绳子移动的距离为s=nh=3×9m=27m
(g 取10N/kg)
【详解】[1]由图得绳子承重段数n=3
三、滑轮组
【典例5】利用如图所示的滑轮组拉着一重为180N的物体在水平面上以
0.1m/s 的速度匀速直线运动，此时物体受到 4 个力的作用。已知物
体与地面的摩擦力为90N, 不考虑滑轮重力和滑轮与绳间摩擦，则绳子自
由端的拉力F= 30 N, 绳子自由端移动的速度v= 0.3 m/s。
[3]绳子自由端移动的速度为v=3v 物=3×0.1m/s=0.3m/s
端的拉力F= f=÷×90N=30N
体所受竖直向下的重力与竖直向上的支持力平衡，此时
物体受到4个力的作用。
不省力，不费距离，可以改变 力的方向，实质是等臂杠杆
省力费距离，但不能改变 力的方向，实质是省力杠杆
既能省力，又能改变力的方向
定滑轮
动滑轮
滑轮组
课堂小结
滑轮
课堂练习
1. 用图中的装置来提升重物，既省力又能改变力的方向的是 ( C )
A.
F
G
2
。
G
↑F
C.
D.
B.
课堂练习
2. 用下图所示的简单机械，使物重同为G 的物体都处于静止状态，
不计摩擦、机械自重及绳重，其中所用力最小的是(
A.F B.F C.F D.F
F
G
3. 如图所示，用同一个动滑轮先后提升同一物体，使物体以相同的速度匀速上
升相同的高度，所用的力分别是F甲和F乙，拉力F 甲和F乙移动的速度分别为v甲和v 乙。若不计摩擦、动滑轮重和绳重，则F 甲和F乙、V甲和vz 之间的大小关系是(
A
A.F 甲>F 乙、V 甲 V乙
B.F 甲>F 乙、V 甲>V乙 C.F 甲D.F 甲课堂练习
)D
A. 小明：该装置不仅能省力，还能省距离
B. 小亮：该装置既能改变力的方向，还可以省功
C. 小红：该装置中的滑轮均为定滑轮
D. 小丽：若物体上升距离为s, 则绳端移动的距离为2s
4. 创新小组的成员们学习了滑轮之后，他们利用所学知识设计了下
图所示的装置提升重物，并提出了自己的一些看法，其中正确的是(
课堂练习
5. 星期一，学校要举行升国旗仪式。如图所示，在旗杆顶端装
有一个滑轮，该滑轮是定(选填“定”或“动”)滑轮，它的作
课堂练习
用是改变力的方向 O
6. 如图所示，分别用滑轮匀速提升物体A、B, 其中甲滑轮为 定 滑 轮 ，
乙滑轮相当于省力 杠杆；若物体A、B 所受重力相等，不计滑轮重力 及摩擦，则所用拉力F 大于 F (选填“大于”、“等于”或“小于”)。
甲 乙
课堂练习
7. 使用滑轮组时，直接承担物重的绳子段数为n。 若n为
偶数，则绳子的固定端挂在 定 滑轮上；若n为奇数， 则绳子的固定端挂在 动 滑 轮 上 。 (均选填“定”或“动”)
课堂练习
8. 图甲和图乙都是由一个定滑轮和一个动滑轮组成的滑轮组，但是
它们有不同点。请回答下列问题。
(1) 滑轮组能改变动力的方向，而 滑 轮组不能改变动力的方向。
(2)甲滑轮组有 2 段绳子承担物重，而乙滑
3 7
轮组有 段绳子承担物重， 滑轮组更
省 力 。
课堂练习
甲 乙
8. 图甲和图乙都是由一个定滑轮和一个动滑轮组成的滑轮组，但是
它们有不同点。请回答下列问题。
(3)如果都使物体上升12cm, 那么甲滑轮组的绳端必须向 下移动 24 cm, 乙滑轮组的绳端必须向上移动 36 cm。
(4)若不计摩擦、绳重和动滑轮重，物重G=300N, 则图 甲中的拉力F甲 = 150 N, 图乙中的拉力F乙 = 1 G0;
若不计摩擦和绳重，动滑轮重30N, 物重G=300N, 则
F 甲 = 165 N,F 乙 = 110 N。
课堂练习
【详解】[1]弹簧测力计A连接的滑轮上有3段绳子，所以动滑轮对弹簧测力计的
拉力即弹簧测力计A的读数是拉力的3倍，即弹簧测力计A的示数是3×3N=9N
[2]弹簧测力计B连接的滑轮上有2段绳子，所以动滑轮对弹簧测力计的拉力即弹
簧测力计B 的读数是拉力的2倍，即弹簧测力计B的示数是2×3N=6N
9. 如下图所示，A、B 为两个弹簧测力计，如果拉力F 为3N, 那么
A的示数为_ 9 N,B 的示数为 6 N。
课堂练习
同步作业
完成课后“自我检测”练习
