广东省广州大学附属中学2025年中考二模 物理试题（含解析）

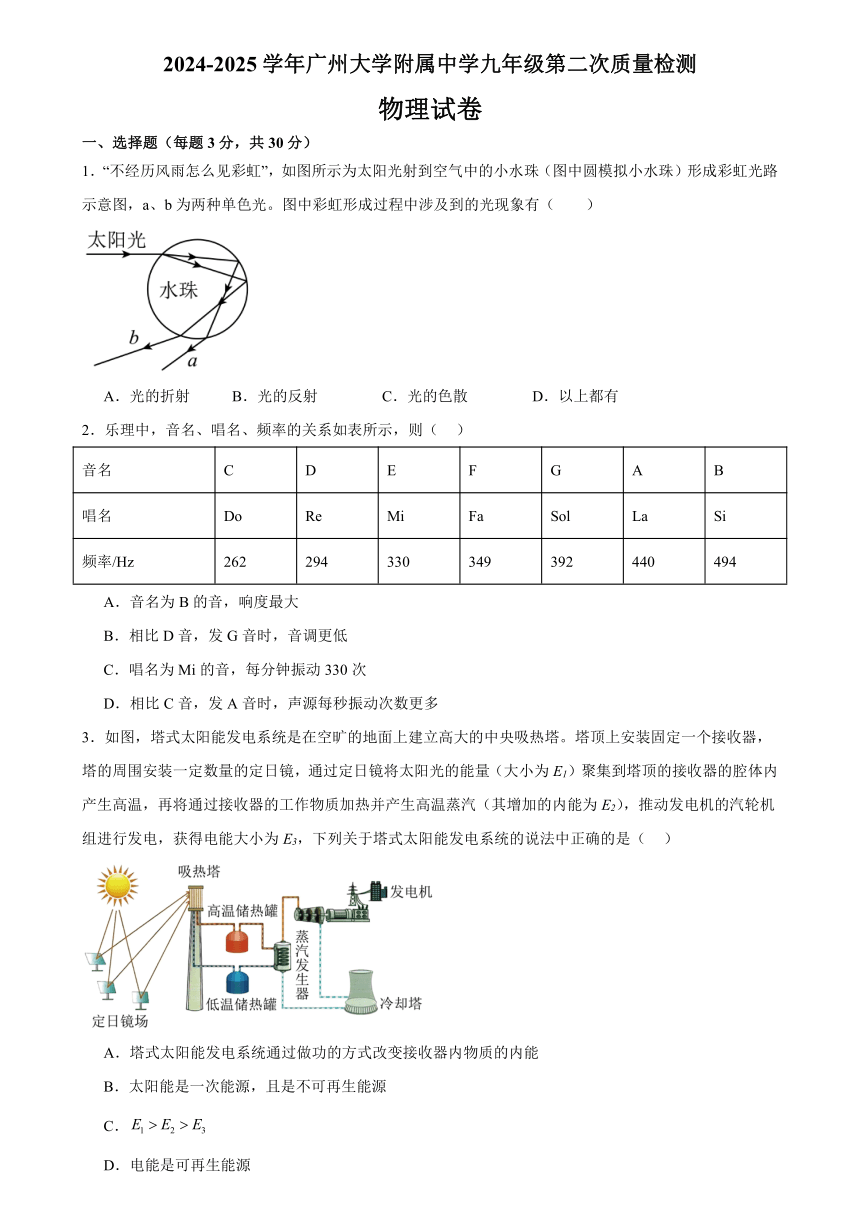

2024-2025学年广州大学附属中学九年级第二次质量检测
物理试卷
一、选择题（每题3分，共30分）
1．“不经历风雨怎么见彩虹”，如图所示为太阳光射到空气中的小水珠（图中圆模拟小水珠）形成彩虹光路示意图，a、b为两种单色光。图中彩虹形成过程中涉及到的光现象有（　　）
A．光的折射 B．光的反射 C．光的色散 D．以上都有
2．乐理中，音名、唱名、频率的关系如表所示，则（ ）
音名 C D E F G A B
唱名 Do Re Mi Fa Sol La Si
频率/Hz 262 294 330 349 392 440 494
A．音名为B的音，响度最大
B．相比D音，发G音时，音调更低
C．唱名为Mi的音，每分钟振动330次
D．相比C音，发A音时，声源每秒振动次数更多
3．如图，塔式太阳能发电系统是在空旷的地面上建立高大的中央吸热塔。塔顶上安装固定一个接收器，塔的周围安装一定数量的定日镜，通过定日镜将太阳光的能量（大小为E1）聚集到塔顶的接收器的腔体内产生高温，再将通过接收器的工作物质加热并产生高温蒸汽（其增加的内能为E2），推动发电机的汽轮机组进行发电，获得电能大小为E3，下列关于塔式太阳能发电系统的说法中正确的是（ ）
A．塔式太阳能发电系统通过做功的方式改变接收器内物质的内能
B．太阳能是一次能源，且是不可再生能源
C．
D．电能是可再生能源

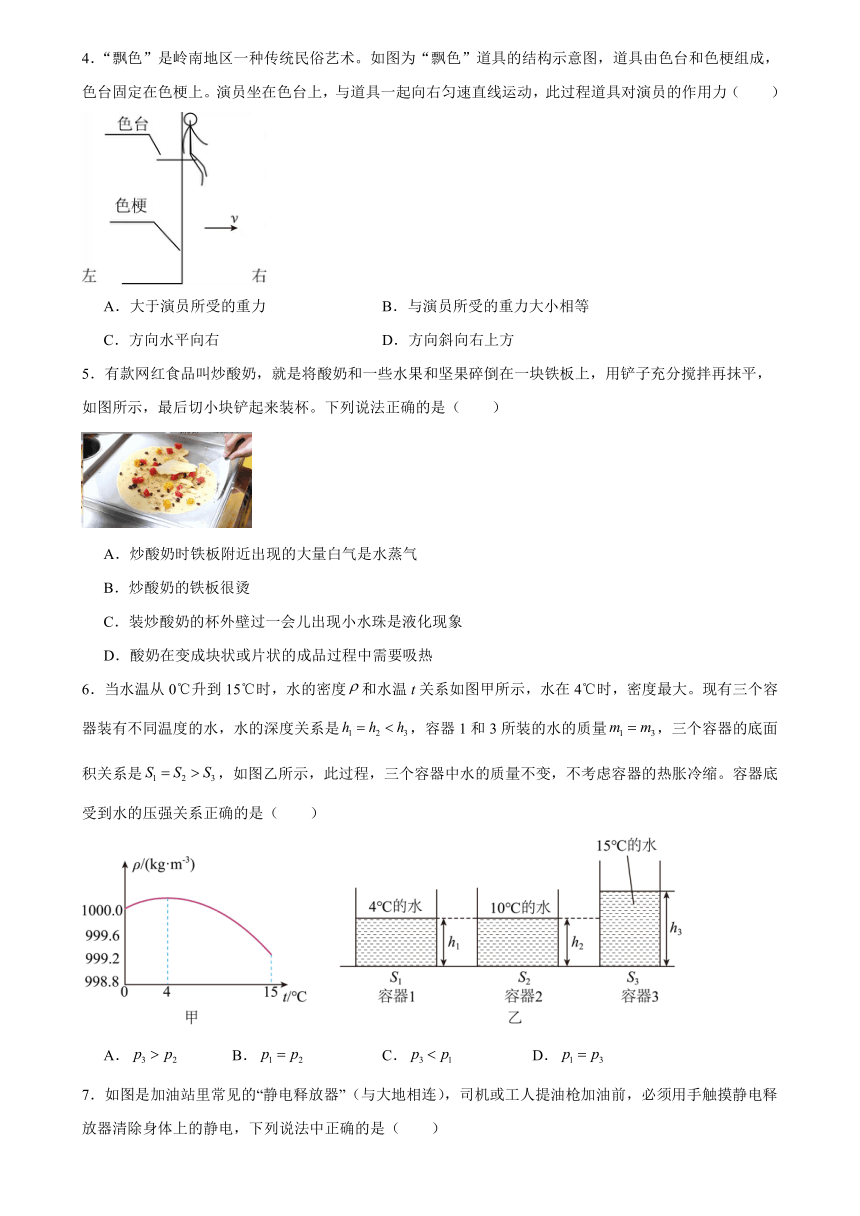

4．“飘色”是岭南地区一种传统民俗艺术。如图为“飘色”道具的结构示意图，道具由色台和色梗组成，色台固定在色梗上。演员坐在色台上，与道具一起向右匀速直线运动，此过程道具对演员的作用力（　　）
A．大于演员所受的重力 B．与演员所受的重力大小相等
C．方向水平向右 D．方向斜向右上方
5．有款网红食品叫炒酸奶，就是将酸奶和一些水果和坚果碎倒在一块铁板上，用铲子充分搅拌再抹平，如图所示，最后切小块铲起来装杯。下列说法正确的是（　　）
A．炒酸奶时铁板附近出现的大量白气是水蒸气
B．炒酸奶的铁板很烫
C．装炒酸奶的杯外壁过一会儿出现小水珠是液化现象
D．酸奶在变成块状或片状的成品过程中需要吸热
6．当水温从0℃升到15℃时，水的密度和水温t关系如图甲所示，水在4℃时，密度最大。现有三个容器装有不同温度的水，水的深度关系是，容器1和3所装的水的质量，三个容器的底面积关系是，如图乙所示，此过程，三个容器中水的质量不变，不考虑容器的热胀冷缩。容器底受到水的压强关系正确的是（　　）
A． B． C． D．
7．如图是加油站里常见的“静电释放器”（与大地相连），司机或工人提油枪加油前，必须用手触摸静电释放器清除身体上的静电，下列说法中正确的是（　　）
A．“除电”时，人体、静电释放器和大地连通构成回路
B．静电释放器可由玻璃或陶瓷制成
C．人体带的电荷是人体与衣服摩擦过程中创造出来的
D．带有负电荷的人用手接触静电释放器时，电流方向是从静电释放器流向大地
8．如图所示为某家庭厨房电路，电灯和电热器都在正常工作。在三孔插座上刚插上电饭锅（开关未闭合）的插头时，所有用电器都停止工作，拔出电饭锅的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是（　　）
A．只断开S1，再用测电笔检测三孔插座的左右两孔，氖管都发光
B．只断开S2，再用测电笔检测三孔插座的左右两孔，氖管都不发光
C．同时闭合S1、S2，再用测电笔检测开关S1的两个接线柱，氖管都发光
D．一定是零线上的熔丝熔断了
9．如图甲所示，电源两端的电压不变，闭合开关S，当变阻器R2的滑片P从b端滑到a端的过程中，电流表示数I与电压表示数U的关系如图乙所示，则下列选项正确的是（　　）
①R1的阻值为10Ω ②变阻器R2的最大阻值为25Ω
③电源电压为3V ④电压表示数为2V时，R2的阻值为5Ω
A．只有①③④正确 B．只有①③正确 C．只有①②③正确 D．只有②③④正确

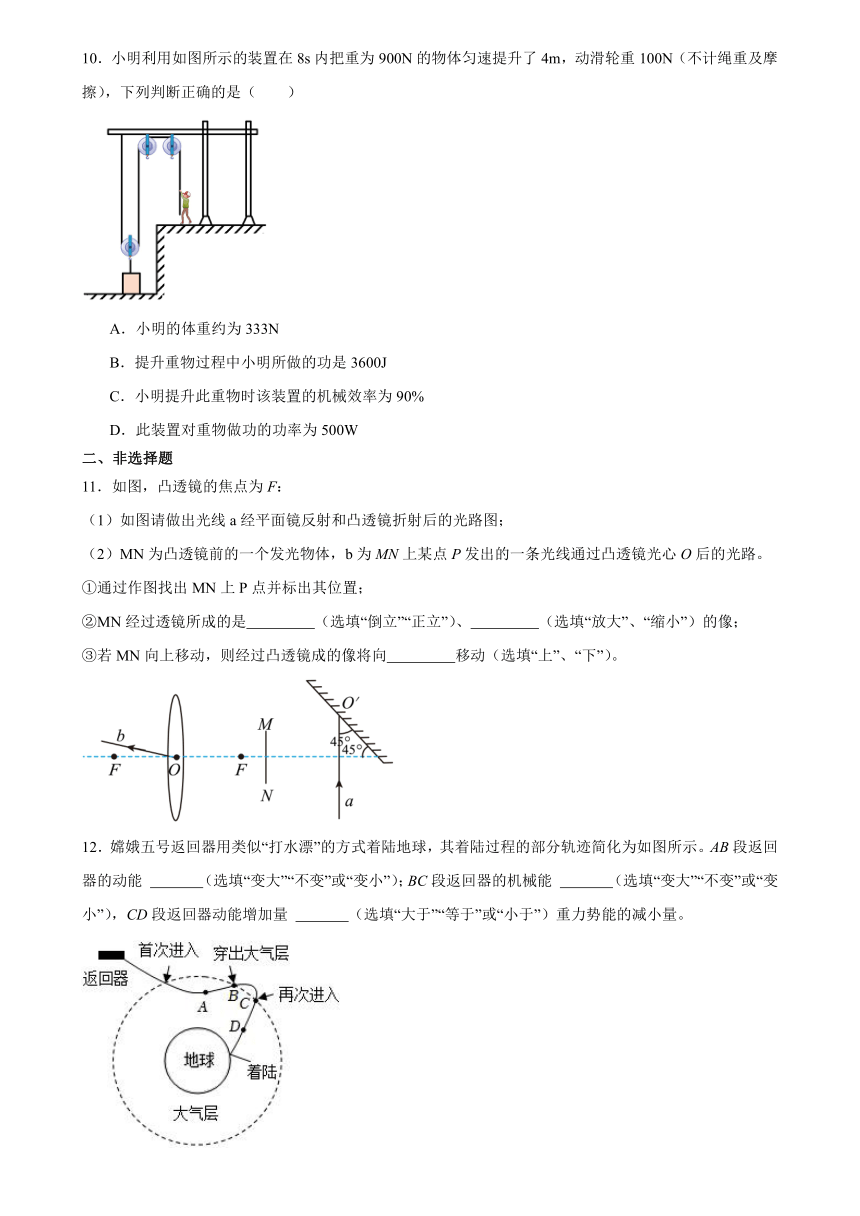

10．小明利用如图所示的装置在8s内把重为900N的物体匀速提升了4m，动滑轮重100N（不计绳重及摩擦），下列判断正确的是（　　）
A．小明的体重约为333N
B．提升重物过程中小明所做的功是3600J
C．小明提升此重物时该装置的机械效率为90%
D．此装置对重物做功的功率为500W
二、非选择题
11．如图，凸透镜的焦点为F：
（1）如图请做出光线a经平面镜反射和凸透镜折射后的光路图；
（2）MN为凸透镜前的一个发光物体，b为MN上某点P发出的一条光线通过凸透镜光心O后的光路。
①通过作图找出MN上P点并标出其位置；
②MN经过透镜所成的是 （选填“倒立”“正立”）、 （选填“放大”、“缩小”）的像；
③若MN向上移动，则经过凸透镜成的像将向 移动（选填“上”、“下”）。
12．嫦娥五号返回器用类似“打水漂”的方式着陆地球，其着陆过程的部分轨迹简化为如图所示。AB段返回器的动能 （选填“变大”“不变”或“变小”）；BC段返回器的机械能 （选填“变大”“不变”或“变小”），CD段返回器动能增加量 （选填“大于”“等于”或“小于”）重力势能的减小量。

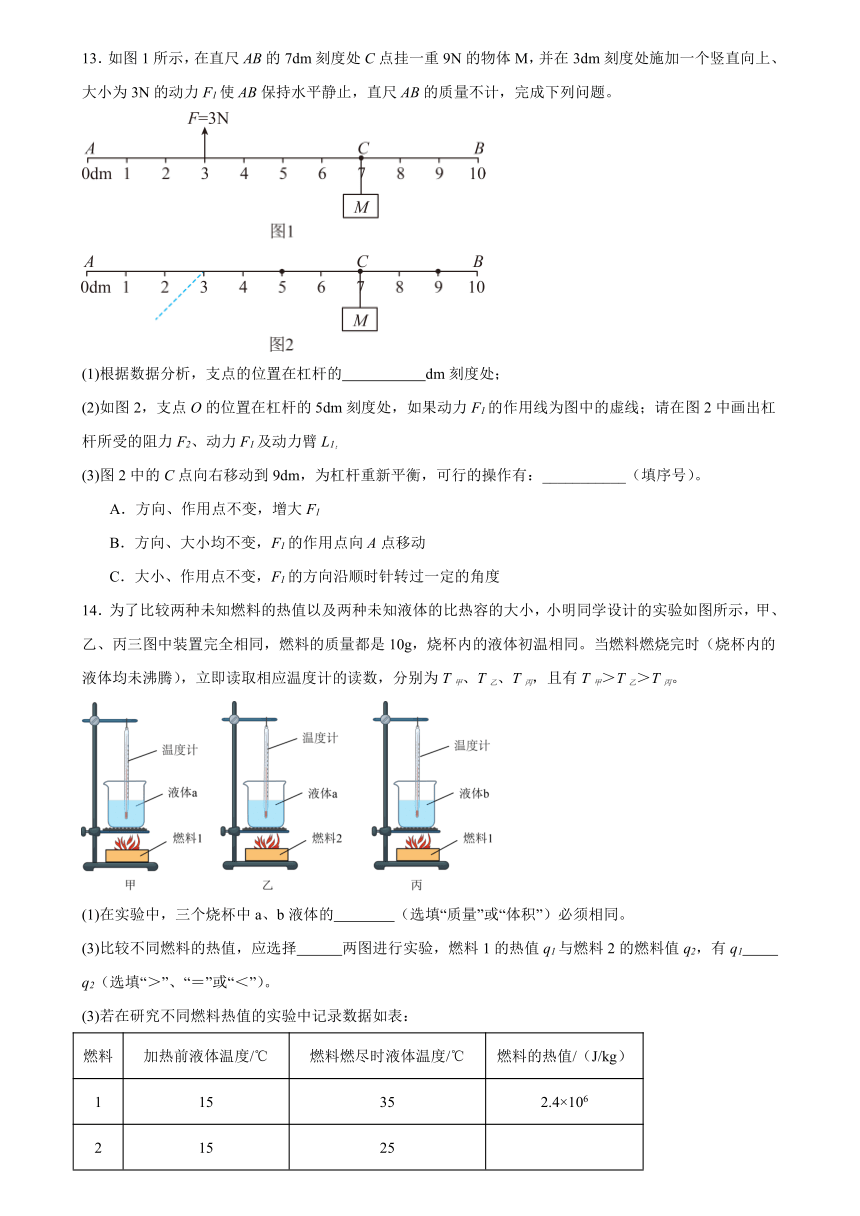

13．如图1所示，在直尺AB的7dm刻度处C点挂一重9N的物体M，并在3dm刻度处施加一个竖直向上、大小为3N的动力F1使AB保持水平静止，直尺AB的质量不计，完成下列问题。
(1)根据数据分析，支点的位置在杠杆的 dm刻度处；
(2)如图2，支点O的位置在杠杆的5dm刻度处，如果动力F1的作用线为图中的虚线；请在图2中画出杠杆所受的阻力F2、动力F1及动力臂L1；
(3)图2中的C点向右移动到9dm，为杠杆重新平衡，可行的操作有：___________（填序号）。
A．方向、作用点不变，增大F1
B．方向、大小均不变，F1的作用点向A点移动
C．大小、作用点不变，F1的方向沿顺时针转过一定的角度
14．为了比较两种未知燃料的热值以及两种未知液体的比热容的大小，小明同学设计的实验如图所示，甲、乙、丙三图中装置完全相同，燃料的质量都是10g，烧杯内的液体初温相同。当燃料燃烧完时（烧杯内的液体均未沸腾），立即读取相应温度计的读数，分别为T甲、T乙、T丙，且有T甲＞T乙＞T丙。
(1)在实验中，三个烧杯中a、b液体的 （选填“质量”或“体积”）必须相同。
(3)比较不同燃料的热值，应选择 两图进行实验，燃料1的热值q1与燃料2的燃料值q2，有q1 q2（选填“＞”、“＝”或“＜”）。
(3)若在研究不同燃料热值的实验中记录数据如表：
燃料 加热前液体温度/℃ 燃料燃尽时液体温度/℃ 燃料的热值/（J/kg）
1 15 35 2.4×106
2 15 25
根据表中数据计算：燃料2的热值是 。通过实验得到的燃料热值与实际相比要偏 （填“大”或“小”）。
(4) 以下过程不发生物态变化，初温相同、体积相同的两块金属M、N放入甲图液体里吸收了相同热量，M的末温比N的低，请画出初温相同的M、N放出相同热量Q1的温度-放出热量图像。
15．秋冬带来了寒冷和秋裤，也带来了烦恼，小南同学一接触小伙伴就噼里啪啦“炸毛”啦。小南想到物理老师讲过缓解静电的方法之一是增加空气湿度，立即购入一台加湿器，原理图如图甲。R1、R2为发热电阻，且R2=3R1，S为旋转型开关，1、2、3、4为触点，通过旋转并关S可实现“关”、“低挡”、“高挡”之间的转换。已知，高档功率为440W，求：
（1）由图甲知，开关S接“1、2触点”时，电路断路，为关：接“2、3触点”为 挡；接“3、4触点”为 挡；
（2）求加热电阻R1的阻值。
（3）求加湿器正常工作时的低挡功率。
（4）如图乙所示，求加湿器正常工作30分钟消耗的电能。
16．海油观澜号是中国首个深远海浮式风电平台，装机容量为7.25兆瓦，在水中漂浮并捕捉风能发电，如图所示。海油观澜号由浮式基础和风机组成，整体高度超过200m，总质量达。平台采用“半潜式”设计，底部是一个三角形浮式基础，包括3个边立柱和1个中间立柱；浮式基础上方是高为83m的圆筒状柱子，柱子上方安装有机舱，机舱前部的3只大扇叶在风力带动下驱动机舱中的发电机转子转动，生成绿色电力，年发电量达。
(1)当海风从左向右水平吹向水平扇叶A时，水平扇叶A将 （选填“顺时针”或“逆时针”）转动；
(2)风平浪静叶片不动时，海油观澜号受到的浮力是多少？排开海水的体积是多少？（海水密度取，g取）
(3)海油观澜号投产用来代替发电效率为36%的煤炭发电站，一年可以节约煤炭的质量是 ？请你通过计算分析，一标准大气压下，这些煤炭完全燃烧放出的热量能否让质量为、初温为50℃的水温度升高到 ℃。[，]
17．小亮同学在学习了“电和磁”的知识后，用甲乙两个直流电动机设计了如图所示的装置，闭合开关S后甲开始转动，同时用皮带带动乙转动，小灯泡发光。
（1）图中，将机械能转化为电能的装置是 （填“甲”或“乙”）。若要电动机反向旋转，方法是： 。
（2）图中ab表示一根导线，与竖直放置的导轨接触，它是电路中的一部分，磁感线分布如图所示，灵敏电流计在磁场外固定不动，甲、乙、丙、丁四幅图中不能产生感应电流的有：
（3）如图所示，电磁铁CD通电时，软磁性（容易磁化和退磁的磁性材料）铁块A静止不动，这是因为电磁铁对A的吸引力 （选填“大于”、“等于”或“小于”）A受到的摩擦力，改变电磁铁中的电流方向，A受到电磁铁的力的方向 （选填“改变”或“不变”）。如果把这个电磁铁CD如图所示通电并静止悬挂在地球赤道上方，则电磁铁C端，有指向地理极 （选填“南极”或“北极”）的趋势。
18．某小组用如图甲的电路图探究“电流与电阻的关系”，实验中所用器材：学生电源、四个定值电阻（5Ω、10Ω、15Ω、20Ω）、标有“20Ω ； 1A”字样的滑动变阻器、电流表、电压表、开关及导线若干。
（1）请用笔画线代替导线将图甲所示的实物连接成完整电路；
（2）电路连接正确后，闭合开关，小明发现电流表有示数，电压表无示数。则电路故障的原因可能是定值电阻 （选填“短路”或“断路”）；
（3）排除故障后，该组的两个同学先后进行实验，并作出图象如图乙所示，通过分析可知 图（选填“A”或“B”）实验操作中不符合要求，理由是 ；
（4）当保持电压表的示数为3V不变时，请根据图乙中正确的图象判断接入电路中的电源电压不能超过 V；
（5）实验结束，小明忘记断开开关，立即将电路一元件拆下，却发现电压表示数超出最大量程，他拆下的元件是 。
参考答案
1．D
【解析】根据图片可知，太阳光斜射入空气中的小水珠时，光线的传播方向发生了改变，属于光的折射现象；折射光线会在小水珠内部发生反射现象；由于不同颜色的光的折射情况不同，所以会出现光的色散现象，即彩虹的形成过程涉及到光的折射、反射、色散，故ABC不符合题意，D符合题意。
故选D。
2．D
【解析】A．表中音名为B的音，频率最高，音调最高，与响度无关，故A不符合题意；
B．与发D音时相比，发G音时频率更高，所以音调更高，故B不符合题意；
C．唱名为Mi的音，频率为330Hz，则每秒钟振动330次，故C不符合题意；
D．相比C音，发A音时频率更高，则声源每秒振动次数更多，故D符合题意。
故选D。
3．C
【解析】A．塔式太阳能发电系统通过热传递的方式改变接收器内物质的内能，故A不符合题意；
B．太阳能可以直接从自然界获取，是一次能源，且可以源源不断得到，是可再生能源，故B不符合题意；
C．因为存在能量的损耗，所以，故C符合题意；
D．电能是二次能源，不归类到可再生和不可再生能源中，故D不符合题意。
故选C。
4．B
【解析】演员与道具一起向右匀速直线运动，则演员处于平衡状态，因此道具对演员的作用力与演员所受的重力大小相等，方向相反，故ACD不符合题意，B符合题意。
故选B。
5．C
【解析】A．炒酸奶时铁板附近出现的大量白气是空气中的水蒸气液化形成的小液滴，故A不符合题意；
B．炒酸奶的铁板温度很低，酸奶在铁板上放热凝固，故B不符合题意；
C．盛放炒酸奶的杯外壁温度较低，过一会儿出现小水珠是空气中的水蒸气遇冷形成的，是液化现象，故C符合题意；
D．酸奶在变成块状或片状的成品过程中发生了凝固现象，需要放热，故D不符合题意。
故选C。
6．A
【解析】CD．如图，，因容器为柱形容器，因此容器1和容器3底部受到的压力相同，由题知，由可知，，故CD不符合题意；
B．容器1和容器2液面的高度相同，，由可得，，故B不符合题意；
A．由和可得，，故A符合题意。
故选A。
7．A
【解析】A．静电释放器金属球和大地之间相连的应是导体，“除电”时，人体、静电释放器和大地连通构成回路，人体所带电荷经金属球流向大地，故A符合题意；
B．为了将人体的静电释放掉，则静电释放器应该是导体，而玻璃或陶瓷是绝缘体，故B不符合题意；
C．人身体与衣物摩擦带电，是由于电荷发生了转移，而不是创造了电荷，电荷不能凭空创造出来，故C不符合题意；
D．电流的方向是正电荷移动的方向，带有负电荷的人用手接触静电释放器时，电流方向是从大地流向静电释放器，故D不符合题意。
故选A。
8．B
【解析】A．只断开S1，如图，三孔插座的左右孔分别通过红色线和蓝色线和火线相连，所以用试电笔接触三孔插座的左右两孔氖管都发光，故A不符合题意；
B．只断开S2，如图，三孔插座的左右孔分别通过红色线和蓝色线和火线相连，所以用试电笔接触三孔插座的左右两孔氖管都发光，故B符合题意；
C．同时闭合S1、S2，如图，开关S1的两个接线柱分别通过红色线和蓝色线和火线相连，所以再用测电笔检测开关S1的两个接线柱，氖管都发光，故C不符合题意；
D．在插上电饭锅（开关未闭合）的插头前，电灯和电热器都在正常工作，但插上电饭锅（开关未闭合）的插头，所有用电器都停止工作，说明电路中干路上有断路，测电笔测试插座的两孔，氖管都发光，说明两孔与火线是连通的，故只可能是零线上的熔丝熔断了，故D不符合题意。
故选B。
9．A
【解析】由图甲乙可知，当滑动变阻器滑片在a端时，电阻为0，此时电路中的电流为最大值0.3A，电压表的示数3V，即电源电压为3V。根据欧姆定律，R1的阻值为
当滑动变阻器滑片在b端时，滑动变阻器的阻值为最大值，此时电路中的电流为最小值0.1A，电压表的示数为1V，根据串联电路的电压特点，可求得滑动变阻器两端的电压为2V，滑动变阻器R2的最大阻值为
当电压表的示数为2V时，由图乙可知，此时的电流为0.2A。根据串联电路的电压特点，可求得滑动变阻器两端的电压为1V。滑动变阻器R2的阻值为
由上述计算可知，R1的阻值为10Ω；变阻器R2的最大阻值为20Ω；电源电压为3V；电压表示数为2V时，R2的阻值为5Ω，即①③④正确。故BCD不符合题意，A符合题意。
故选A。
10．C
【解析】A．由图知，动滑轮上的绳子根数n＝2，不计绳重及摩擦，绳子拉力为
为了不把人从地面拉走，小明的体重应该大于或等于人施加的拉力F大小，所以小明的体重应大于或等于500N，故A不符合题意；
B．绳端移动距离为
小明做的功（总功）为
故B不符合题意；
C．小明提升此重物时该装置的机械效率为
故C符合题意；
D．此装置对重物做功（有用功）为
此装置对重物做功的功率为
故D不符合题意。
故选C。
11． 倒立 放大 下
【解析】（1）过入射点垂直于镜面画出法线，图中入射角为
90°-45°＝45°
再根据反射角等于入射角画出反射光线，可得反射光线平行主光轴；平行于主光轴的光线经凸透镜折射后，折射光线必过焦点，据此画出折射光线，如图所示：
（2）①过凸透镜光心的光线其传播方向不变，反向延长折射光线b，与发光物体的交点为点的位置，如图：
②发光体处于凸透镜一倍焦距和两倍焦距之间，成倒立放大的实像。
③因为过凸透镜光心的光线其传播方向不变，向上移动，则经过凸透镜成的像将向下移动。
12． 变小 不变 小于
【解析】AB段，返回器的质量不变，高度变大，重力势能变大，是返回器的动能转化为重力势能，所以返回器的动能变小。
BC段没有受到空气的阻力，机械能是守恒的，保持不变。
CD段，质量不变，高度变小，重力势能减小，速度变大，动能变大，是重力势能转化为动能，由于克服空气阻力做功，一部分重力势能转化为内能，所以返CD段返回器动能增加量小于重力势能的减小量。
13．(1)9 (2) (3)AB
【解析】（1）由杠杆的定义可知，动力和阻力要分别使得杠杆绕支点顺时针和逆时针旋转，由题意可知，动力F是3N，阻力为9N，根据杠杆平衡条件可知，动力臂是阻力臂的3倍，所以支点的位置在杠杆的9dm刻度处。
（2）由杠杆的定义可知，动力和阻力要分别使得杠杆绕支点顺时针和逆时针旋转，支点O的位置在杠杆的5dm刻度处，在重物对杠杆的拉力作用下，杠杆顺时针转动，所以动力对杠杆的拉力方向沿虚线向下，由于动力臂为支点到动力的距离，所以过支点向动力F1作垂线，垂线段为动力臂L1，杠杆所受的阻力F2为重物对杠杆的拉力，方向竖直向下，如下图所示：
（3）图2中的C点向右移动到9dm，则阻力臂增大，则阻力与阻力臂的乘积增大，根据杠杆平衡条件可知，为杠杆重新平衡，可以增大动力与动力臂的乘积，即可以增大动力或增大动力臂；
A．方向、作用点不变，即动力臂不变，增大动力F1，可以增大动力与动力臂的乘积，故A符合题意；
B．方向、大小均不变，即动力F1不变，将F1的作用点向A点移动，可以增大动力臂，即可以增大动力与动力臂的乘积，故B符合题意；
C．大小、作用点不变，即动力F1不变，F1的方向沿顺时针转过一定的角度，则动力臂减小，所以动力与动力臂的乘积减小，故C不符合题意。
故选AB。
14．(1)质量 (2) 甲、乙 > (3) 1.2×106 小 (4)
【解析】（1）根据控制变量法的要求， 在探究两种未知燃料的热值的实验中，需使用不同的燃料加热质量相等的两种液体；在探究两种未知液体的比热容的大小在实验中，需用相同的燃料加热质量相同的不同液体，所以实验中三个烧杯中a、b液体的质量必须相等。
（2）为了比较热值大小，要用不同的燃料，加热质量相同的同一种液体，通过温度计的示数高低得出吸热多少，进而判断热值大小，故应选择甲、乙两图进行实验。
由题意知，甲、乙两实验烧杯中液体的初温相等，末温T甲>T乙，则Δt甲>Δt乙；由图甲、乙所示实验可知，两烧杯中的液体种类即比热容c、质量m都相等，由公式Q=cmΔt可知，Q甲>Q乙，燃料燃烧释放的热量被烧杯中的液体吸收，则燃料释放的热量Q1>Q2，由于甲、乙两实验所使用的燃料质量m相同而种类不同，由Q=mq可知，q1>q2。
（3）完全燃烧的燃料质量相等，甲、乙两图中质量相等的液体a升高的温度之比为T甲∶T乙=(35℃-15℃)∶(25℃-15℃)=2∶1
不计热量损失，有m燃料q=cm液体Δt
在m燃料、c、m液体相等时，q与Δt成正比，由于所以T甲∶T乙=2∶1，所以燃料1、2的热值之比为q1∶q2=2∶1，由于燃料1的热值为2.4×106 J/kg，所以燃料2的热值为
因燃料不能完全燃烧，且存在热散失，燃料燃烧放出的热量没有全部被液体吸收，所以测得的热值会偏小。
（4）根据题意可知，M、N的初温相同，吸收相同热量后，M的末温比N的低，这说明M的温度变化较小；则初温相同的M、N，放出相同的热量后，M的温度变化小，所以M的末温高；如图：
15． 低 高 110Ω 110W 3.96×105J
【解析】（1）当旋转开关接3、4触点时，R2短路，电路为R1的简单电路；旋转开关接2、3触点时，R1与R2串联，由电阻的串联规律，此时电路的总电阻最大，由电功率的公式
可知，电路中的总电阻越大，电功率越小，挡数越低，所以旋转开关接2、3触点时为低挡，旋转开关接3、4触点时为高挡。
（2）旋转开关接3、4触点时电路的功率最大，加湿器处于高挡，此时只有电阻R1接入电路，所以可得电阻R1的阻值为
（3）由（2）可得R1=110Ω，则R2=330Ω，所以低档功率为
（4）由图乙可知，加湿器工作30min内，高挡工作的时间为10min，低挡工作的时间为20min，则可得
W高=P高t高=440W×10×60s=2.64×105J
W低=P低t低=110W×20×60s=1.32×105J
所以加湿器工作30分钟消耗的电能为
W总=W高+W低=2.64×105J+1.32×105J=3.96×105J
16．(1)顺时针 (2)， (3)，60
【解析】（1）由图可知，扇叶A的下表面凸起，上表面平直，当当海风从左向右水平吹向水平扇叶A时，扇叶A的下表面空气流速大，压强小，上表面空气流速小，压强大，在上、下表面的压强差下，扇叶A上下表面所受空气压力合力向下，所以水平扇叶A将顺时针转动。
（2）海油观澜号的重力为
风平浪静叶片不动时，海油观澜号在水中漂浮，浮力等于重力，即海油观澜号受到的浮力为
排开海水的体积为
（3）利用煤炭发电站产生与海油观澜号一年发电量相同的电量，煤炭完全燃烧所释放的热量为
完全燃烧煤炭的质量为
质量为、初温为50℃的水吸收以上煤炭完全燃烧所释放的热量，假设可以升高到t℃；
17． 乙 将电池组正负极对调 甲、丙、丁 等于 不变 北极
【解析】（1）闭合开关S后，电源与甲电动机接通，电流通过甲电动机的线圈，线圈在磁场中受力而转动，将电能转化为机械能；甲电动机带动乙电动机一起转动，乙电动机内部的线圈在磁场中切割磁感线，产生感应电流，小灯泡发光，此时乙电动机相当于发电机，将机械能转化为电能，其工作原理是电磁感应现象。
通电导体在磁场中的受力方向与电流的方向和磁场的方向有关，如果将电池组正负极对调，电流方向改变，磁场方向不变，则甲电动机转动方向改变。
（2）根据电磁感应现象，闭合电路的一部分导体在做切割磁感线运动时，会产生感应电流。甲图，导体运动时不做切割磁感线运动，因此不会产生感应电流；乙图，导体运动时做切割磁感线运动，因此会产生感应电流；丙图，导体运动时不做切割磁感线运动，因此不会产生感应电流；丁图，导体运动时不做切割磁感线运动，因此不会产生感应电流；因此不能产生感应电流的是甲、丙、丁。
（3）电磁铁通电时，铁块A静止不动，这时铁块A处于平衡状态，受到平衡力的作用，因此电磁铁对A的吸引力等于A受到的摩擦力。
改变电磁铁中的电流方向，电磁铁的磁极发生变化，但都会吸引铁块A，A受到电磁铁的力的方向不变。
由图中电流的方向，根据右手安培定则可知，电磁铁C端是N极，有指向地理北极的趋势。
18． 短路 B 见解析 6 定值电阻
【解析】（1）由甲图可知，滑动变阻器与定值电阻串联在电路中，电压表并联在定值电阻两端，乙图连线如下图所示：

（2）由题意可得，电流表有示数，说明电路时通路，电压表无示数说明电压表所测位置出现短路，即定值电阻短路。
（3）由欧姆定律可知，电压不变时，电流与电阻成反比，即电流与电阻的乘积是一个定值，图乙中A图线每组电流与对应的电阻值乘积均为3V不变，所以A图实验操作中符合要求，图中B图线每组电流与对应的电阻值乘积不相等，如电阻为5Ω时，电流为0.6A，乘积为3V，电阻为10Ω时，电流为0.4A，乘积为4V，所以B实验操作中不符合要求。
（4）由题意可得，当滑动变阻器全部接入电路时，电源电压最大，由于串联电路规律可得
电源电压一定时，为定值，则也为定值，滑动变阻器最大阻值为20Ω，定值电阻也最大，此时电源电压最大，由定值电阻两段电压为3V可得
解得电源电压U=6V，即电源电压不超过6V。
（5）电压表所选的量程为0~3V，小明忘记断开开关，立即将电路一元件拆下，却发现电压表示数超出最大量程，说明此时电压表测电源电压，所以取下的元件是定值电阻。
