河南省郑州市第八中学2025年中考二模 物理试题（含解析）

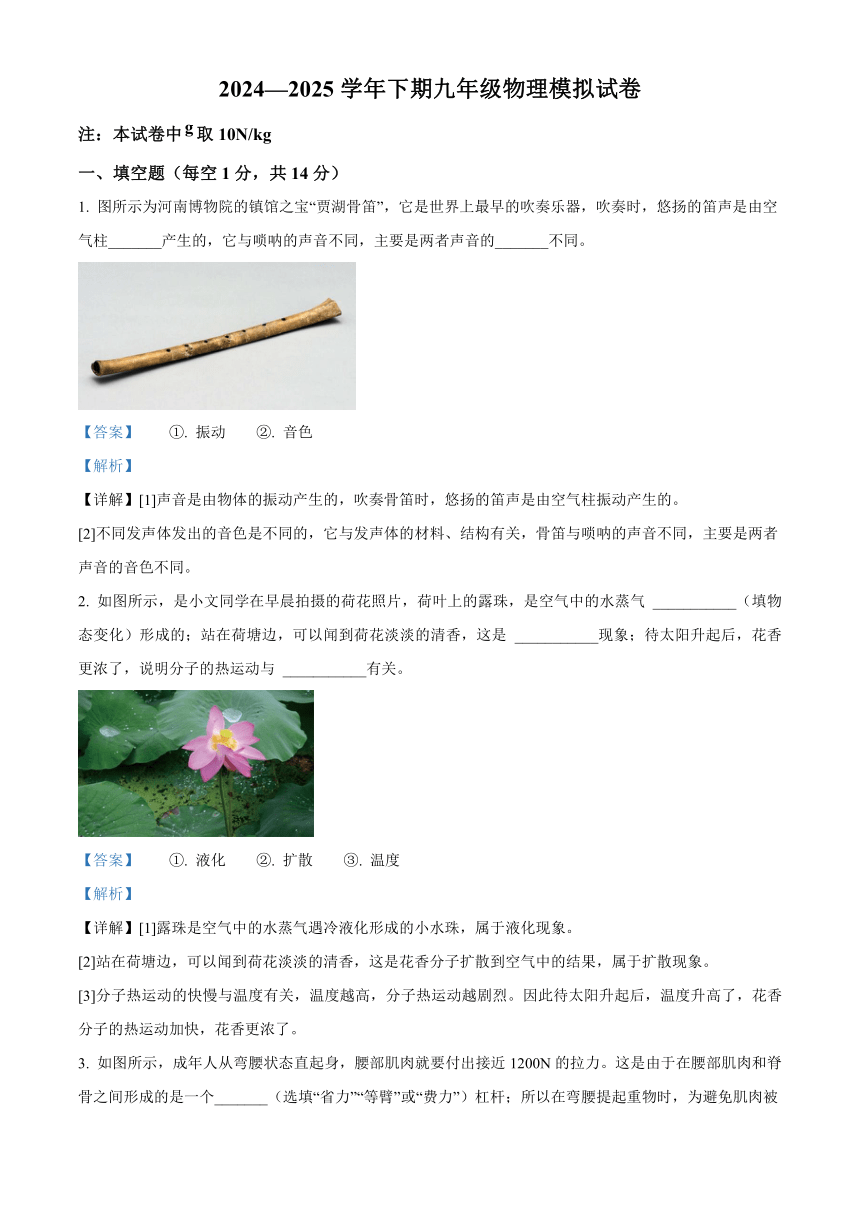

2024—2025学年下期九年级物理模拟试卷
注：本试卷中取10N/kg
一、填空题（每空1分，共14分）
1. 图所示为河南博物院的镇馆之宝“贾湖骨笛”，它是世界上最早的吹奏乐器，吹奏时，悠扬的笛声是由空气柱_______产生的，它与唢呐的声音不同，主要是两者声音的_______不同。
【答案】 ①. 振动 ②. 音色
【解析】
【详解】[1]声音是由物体的振动产生的，吹奏骨笛时，悠扬的笛声是由空气柱振动产生的。
[2]不同发声体发出的音色是不同的，它与发声体的材料、结构有关，骨笛与唢呐的声音不同，主要是两者声音的音色不同。
2. 如图所示，是小文同学在早晨拍摄的荷花照片，荷叶上的露珠，是空气中的水蒸气 ___________（填物态变化）形成的；站在荷塘边，可以闻到荷花淡淡的清香，这是 ___________现象；待太阳升起后，花香更浓了，说明分子的热运动与 ___________有关。
【答案】 ①. 液化 ②. 扩散 ③. 温度
【解析】
【详解】[1]露珠是空气中的水蒸气遇冷液化形成的小水珠，属于液化现象。
[2]站在荷塘边，可以闻到荷花淡淡的清香，这是花香分子扩散到空气中的结果，属于扩散现象。
[3]分子热运动的快慢与温度有关，温度越高，分子热运动越剧烈。因此待太阳升起后，温度升高了，花香分子的热运动加快，花香更浓了。
3. 如图所示，成年人从弯腰状态直起身，腰部肌肉就要付出接近1200N的拉力。这是由于在腰部肌肉和脊骨之间形成的是一个_______（选填“省力”“等臂”或“费力”）杠杆；所以在弯腰提起重物时，为避免肌肉被拉伤正确的姿势是尽量使重物离身体_______（选填“近”或“远”）一些。
【答案】 ①. 费力 ②. 近
【解析】
【详解】[1]由图可知，人弯腰时，相当于杠杆，杠杆的支点在左端，动力在右端，斜向上，阻力作用在中间。此时动力臂小于阻力臂，因此是一个费力杠杆。
[2]提起重物时，为了避免肌肉被拉伤正确姿势是尽量使重物靠近身体，这样可以减小阻力臂，根据杠杆的平衡条件知，可使动力适当变小，避免肌肉拉伤。
4. 你听说过“加水就能跑”的水氢汽车吗？该汽车实际是利用水解制氢技术获得氢气，通过氢燃料电池给车提供动力（该技术成本很高，目前仍处在试验阶段）。现在的氢能源汽车分为氢内燃机汽车和氢燃料电池车两种，其中氢内燃机汽车是氢气在汽缸中燃烧，释放的内能转化为_______，气体膨胀推动活塞运动，这与四冲程汽油机的_______冲程中的能量转化过程相同。
【答案】 ① 机械能 ②. 做功
【解析】
【详解】[1][2]氢气在汽缸中燃烧，释放的化学能先转化为内能，使气体膨胀推动活塞运动，内能转化为机械能，汽油机的做功冲程将内能转化为机械能，这与四冲程汽油机的做功冲程中的能量转化过程相同。
5. 图是小灯泡L和电阻的电流随电压变化的图像，由图像知，电阻的阻值为_______，若将它们串联接入电路，当电流表的示数为0.4A时，电路的总电阻为_______；若将它们并联接入电路，电源电压为2V，则电路消耗的电功率为_______W。
【答案】 ①. 10 ②. 12.5 ③. 1.6
【解析】
【详解】[1]电阻R是定值电阻，其阻值不变，电阻R的I U图像是过原点的直线。从图像中任选一点，当U=4V时，I=0.4A ，根据欧姆定律可得
[2]将它们串联接入电路，当电流表的示数为0.4A时，此时小灯泡L两端电压UL =1V，此时小灯泡电阻为
电路的总电阻
[3]将它们并联接入电路，电源电压为2V，如图此时电阻R电流为0.2A，小灯泡电流为0.6A，根据并联电路电流规律，电路总电流为
电路消耗的电功率为
6. 洛洛和丹丹乘坐洛阳地铁1号线出行，他们在车上对一个问题展开了讨论：在匀速直线行驶的列车内，如果人相对于车厢竖直向上跳起，他是否会落在车厢内原来的起跳点？洛洛认为会落在起跳点，丹丹则认为会落在起跳点的后方。你同意______的观点，请简要说明理由______。
【答案】 ①. 洛洛 ②. 见解析
【解析】
【详解】[1][2]列车匀速直线运动时，人从车厢地板上竖直向上跳起时，由于惯性，人将保持与列车相同的运动速度和运动方向向前运动，在重力作用下会落在车厢内原来的起跳点。因此同意洛洛的观点。
二、选择题（本题共8小题，每小题2分，共16分。第7-12题每小题只有一个选项符合题目要求，第13-14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全得1分，有错选的得0分）
7. 物理源于生活，又服务于生活。下列物理量在生活中最接近实际的是（　　）
A. 冰箱正常工作时冷藏室的温度约为20℃
B. 教室内的大气压强约为101kPa
C. 人步行的速度约为5m/s
D 一个中学生从一楼爬至三楼克服自身重力做功约300J
【答案】B
【解析】
【详解】A．冰箱冷藏室的正常温度通常在 2℃~8℃之间，20℃明显过高（接近室温），故A不符合题意；
B．标准大气压约为 101kPa，地面附近的大气压与之接近，教室位于地面附近，故教室内的大气压强约为101kPa，故B符合题意；
C．人正常步行速度约为 1.1~1.5m/s，5m/s（约 18km/h）接近快跑速度，故C不符合题意；

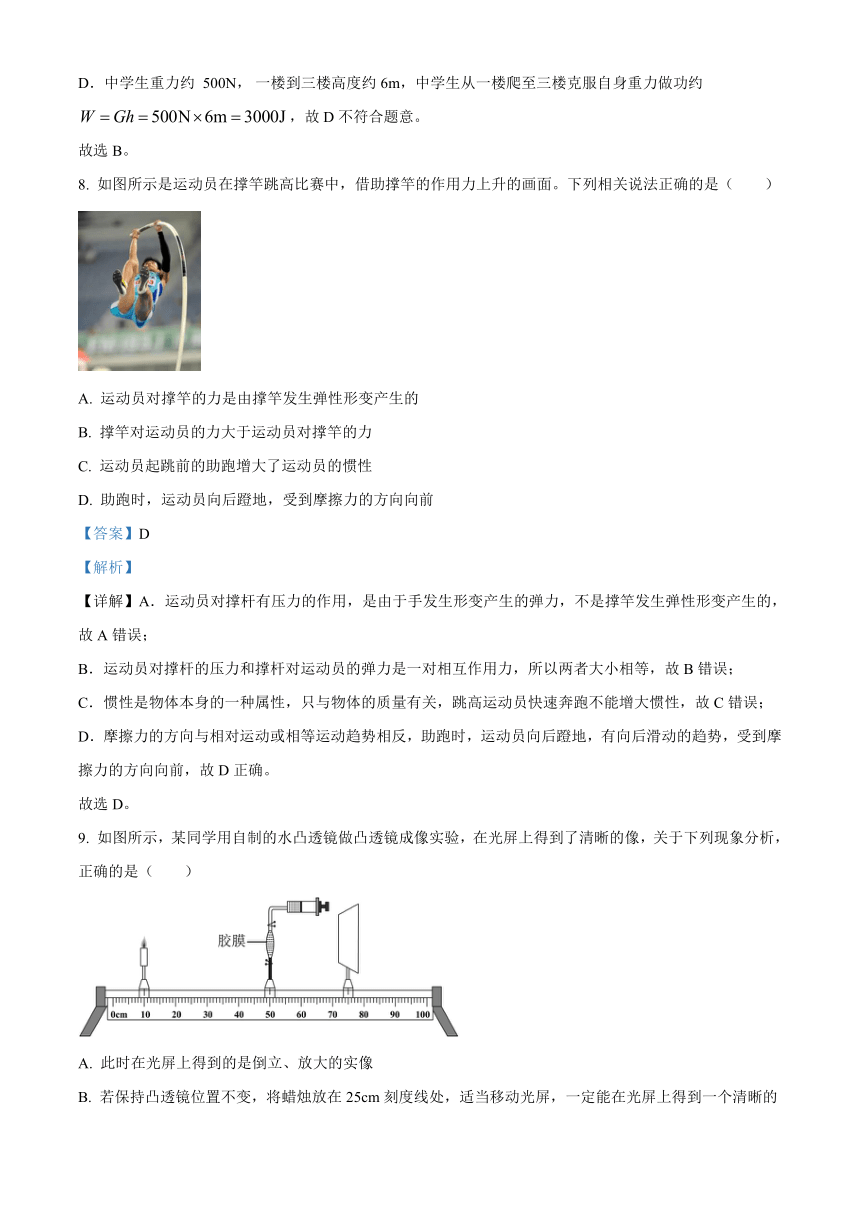

D．中学生重力约 500N， 一楼到三楼高度约6m，中学生从一楼爬至三楼克服自身重力做功约，故D不符合题意。
故选B。
8. 如图所示是运动员在撑竿跳高比赛中，借助撑竿的作用力上升的画面。下列相关说法正确的是（　　）
A. 运动员对撑竿的力是由撑竿发生弹性形变产生的
B. 撑竿对运动员的力大于运动员对撑竿的力
C. 运动员起跳前的助跑增大了运动员的惯性
D. 助跑时，运动员向后蹬地，受到摩擦力的方向向前
【答案】D
【解析】
【详解】A．运动员对撑杆有压力的作用，是由于手发生形变产生的弹力，不是撑竿发生弹性形变产生的，故A错误；
B．运动员对撑杆的压力和撑杆对运动员的弹力是一对相互作用力，所以两者大小相等，故B错误；
C．惯性是物体本身的一种属性，只与物体的质量有关，跳高运动员快速奔跑不能增大惯性，故C错误；
D．摩擦力的方向与相对运动或相等运动趋势相反，助跑时，运动员向后蹬地，有向后滑动的趋势，受到摩擦力的方向向前，故D正确。
故选D。
9. 如图所示，某同学用自制的水凸透镜做凸透镜成像实验，在光屏上得到了清晰的像，关于下列现象分析，正确的是（　　）
A. 此时在光屏上得到的是倒立、放大的实像
B. 若保持凸透镜位置不变，将蜡烛放在25cm刻度线处，适当移动光屏，一定能在光屏上得到一个清晰的像

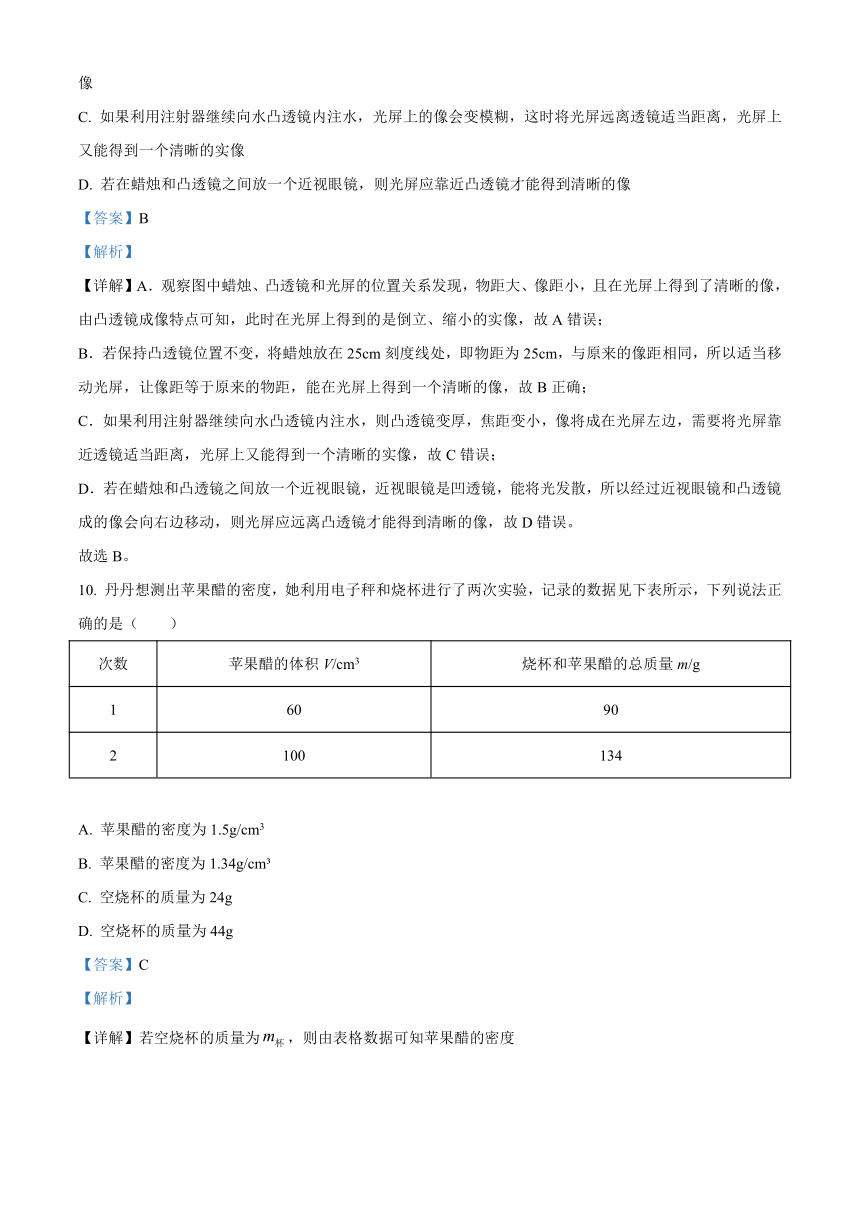

C. 如果利用注射器继续向水凸透镜内注水，光屏上的像会变模糊，这时将光屏远离透镜适当距离，光屏上又能得到一个清晰的实像
D. 若在蜡烛和凸透镜之间放一个近视眼镜，则光屏应靠近凸透镜才能得到清晰的像
【答案】B
【解析】
【详解】A．观察图中蜡烛、凸透镜和光屏的位置关系发现，物距大、像距小，且在光屏上得到了清晰的像，由凸透镜成像特点可知，此时在光屏上得到的是倒立、缩小的实像，故A错误；
B．若保持凸透镜位置不变，将蜡烛放在25cm刻度线处，即物距为25cm，与原来的像距相同，所以适当移动光屏，让像距等于原来的物距，能在光屏上得到一个清晰的像，故B正确；
C．如果利用注射器继续向水凸透镜内注水，则凸透镜变厚，焦距变小，像将成在光屏左边，需要将光屏靠近透镜适当距离，光屏上又能得到一个清晰的实像，故C错误；
D．若在蜡烛和凸透镜之间放一个近视眼镜，近视眼镜是凹透镜，能将光发散，所以经过近视眼镜和凸透镜成的像会向右边移动，则光屏应远离凸透镜才能得到清晰的像，故D错误。
故选B。
10. 丹丹想测出苹果醋的密度，她利用电子秤和烧杯进行了两次实验，记录的数据见下表所示，下列说法正确的是（　　）
次数 苹果醋的体积V/cm3 烧杯和苹果醋的总质量m/g
1 60 90
2 100 134
A. 苹果醋的密度为1.5g/cm3
B. 苹果醋的密度为1.34g/cm
C. 空烧杯的质量为24g
D. 空烧杯的质量为44g
【答案】C
【解析】
【详解】若空烧杯的质量为，则由表格数据可知苹果醋的密度
①
②
由①②可得
，
即苹果醋的密度为1.1g/cm，空烧杯的质量为24g。故ABD错误，C正确。
故选C。
11. 如图所示，是用频闪相机拍摄的甲、乙球的运动照片。频闪照相机每隔曝光一次。甲、乙两球分别从a点竖直下落至b点的过程中，下列说法正确的是（　　）
A. 甲球做匀速直线运动
B. 甲球的运动时间为
C. 甲球与乙球的运动时间之比为1：1
D. 甲球与乙球的平均速度之比为4：3
【答案】D
【解析】
【详解】A．观察图片可以看出，在每个0.02s中，甲球运动的距离越来越大，因此，可判断甲球从a点竖直下落至b点的过程中做加速运动，故A错误；
B．由频闪照相机每隔0.02s曝光一次，则甲球的运动时间为
故B错误；
C．乙球的运动时间为
则甲球与乙球的运动时间之比为
故C错误；
D．设从a点到b点的距离为s，甲球的平均速度为
乙球的平均速度为
甲球与乙球的平均速度之比为
故D正确。
故选D。
12. 当海水的温度及所含盐分变化时，可能会导致海水密度发生突变，在垂直海面方向上形成一个类似“悬崖”的突变水层，在如图所示的情形中，若有潜艇潜航至此水域时，就会急速下沉，发生“掉深”事故，危及潜艇安全。我军潜艇曾创造过遭遇“掉深”自救成功的奇迹。下列相关说法正确的是（ ）
A. 潜艇在高密度水层悬浮时，所受浮力大于其重力
B. 潜艇从高密度水层潜航进入低密度水层时，所受浮力不变
C. 潜艇遭遇“掉深”进行自救时，需快速排出水箱中的水
D. 潜艇从刚要露出水面至漂浮在水面的过程中，其所受浮力变大
【答案】C
【解析】
【详解】A．潜艇在高密度水层悬浮时，潜艇处于静止状态，所受的浮力等于其重力，故A错误；
B．由阿基米德原理知道，潜艇从高密度水层潜航进入低密度水层时，不变，变小，因此所受的浮力变小，故B错误；
C．潜艇遭遇“掉深”时潜艇受到的浮力小于重力，因此进行自救时，需快速排出水箱中的水，减小潜艇的重力，从而使重力小于潜艇受到的浮力才能重新上浮，故C正确；
D．由阿基米的原理知道，潜艇从刚露出水面至漂浮在水面的过程，所受的浮力变小。故D错误。
故选C。
13. 如今，智能扫地机器人已经逐步进入我们的家庭，扫地机器人具有主动躲避障碍物、自动吸尘、自动返回充电座充电等功能。如图是集扫地、拖地于一体的扫地机器人。下列说法正确的是（　　）
A. 扫地机器人消耗的电能是一次能源
B. 手机利用超声波对扫地机器人进行控制
C. 扫地机器人的传感器芯片主要由半导体材料制成
D. 扫地机器人匀速拐弯时，其运动状态发生改变
【答案】CD
【解析】
【详解】A．一次能源是指直接取自自然界没有经过加工转换的各种能量和资源，如原煤、原油、天然气等。而电能是由一次能源经过加工转换后得到的二次能源，所以扫地机器人消耗的电能不是一次能源，故A错误；
B．手机一般是利用电磁波对扫地机器人进行控制， 而不是超声波。超声波在一些扫地机器人中可能用于检测障碍物等，但不是用于手机控制，故B错误；
C．半导体材料具有许多独特的物理性质，如对温 度、光照、杂质等因素敏感，能够实现对电信号的 控制和处理。因此，扫地机器人的传感器芯片主要由半导体材料制成，故C正确；
D．运动状态的改变包括速度大小的改变和运动方 向的改变。扫地机器人匀速拐弯时，虽然速度大小 不变，但运动方向发生了变化，所以其运动状态发生改变，故D正确。
故选CD。
14. 某科技创新小组设计的体重计电路原理图如图所示，其中R为压敏电阻，其阻值随压力的增大而减小，R0是定值电阻，电源电压保持3V不变。闭合开关S，当平板受到的压力增大时，下列说法正确的是（　　）
A. 电流表示数增大
B. 电压表示数减小
C. 电压表示数与电流表示数的比值增大
D. 电路消耗的总功率增大
【答案】AD
【解析】
【详解】AD．由图可知，压敏电阻与定值电阻串联，电流表测电路中的电流，电压表测定值电阻两端电压。R为压敏电阻，其阻值随压力的增大而减小，所以当平板受到的压力增大时，R的阻值减小，电路中的总电阻减小，当电源电压一定时，由可知，电路中电流增大，因此电流表示数增大，由可得电路中的总功率增大，故AD正确；
B．当平板受到的压力增大时，R的阻值减小，由串联分压特点可知，R两端电压减小，R0两端电压增大，由于电压表测量R0两端电压，所以电压表示数增大，故B错误；
C．由于电压表测量R0两端电压，电流表测量通过R0的电流，所以电压表示数与电流表示数的比值为R0的阻值，由于R0的阻值不变，所以电压表示数与电流表示数的比值不变，故C错误。
故选AD。
三、作图题（每题2分，共4分）
15. 图甲为开封铁塔及其倒影的美景。请在图乙中画出光从塔尖经水面反射进入人眼的光路图，其中A点表示水中“塔尖”的位置。
【答案】
【解析】
【分析】
【详解】首先找到A关于水面的对称点A’，即为塔尖，连接A和眼睛，与水面的交点O，在水面以下用虚线，水面以上用实线，并标上指向眼睛的箭头，即为反射光线，连接塔尖A’与O点并标上向下的箭头，即为入射光线，故如下图所示：
。
16. 如图所示物体A静止在斜面上，请画出物体A对斜面的压力的示意图。
【答案】
【解析】
【详解】选取物体A和斜面的接触面的中点作为压力的作用点，画一垂直于斜面向下的线段，标出箭头，记为F，如下图所示：
四、实验探究题（第17题4分，第18题6分，第19题8分，共18分）
17. 小南同学学习了电磁转换知识后，深受物理学家法拉第科学探索精神的影响，利用如图甲所示的实验装置探究导体在磁场中运动时产生感应电流的条件。
（1）闭合开关，使导体棒AB竖直上下运动，观察发现灵敏电流计的指针_______（选填“会”或“不会”）发生偏转；使导体棒AB水平向右运动，发现灵敏电流计指针向左偏转；让导体棒水平向左运动，发现灵敏电流计指针向右偏转，说明感应电流的方向与导体_______有关；
（2）多次实验得出结论：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流。下列实例应用了该实验原理的是_______（填标号）
A. 电风扇 B. 风力发电机
C. 电铃 D. 电磁起重机
（3）如图乙所示，把两个发光二极管极性相反地并联起来，并与发电机串联。转动摇把，可以观察到两个二极管_______（选填“不”“一直”或“交替”）发光。
【答案】（1） ①. 不会 ②. 运动方向
（2）B （3）交替
【解析】
【小问1详解】
[1]闭合开关，使导体棒竖直上下运动，观察发现电流表的指针不会发生偏转，因为没有切割磁感线。
[2]使导体棒水平向右运动，发现灵敏电流计指针向左偏转；再让导体棒水平向左运动，发现灵敏电流计指针向右偏转，导体运动的方向改变，电流的方向发生改变，说明感应电流的方向与导体的运动方向有关。
【小问2详解】
闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，是电磁感应现象。
A．电风扇的主要部分是电动机，电动机是利用通电线圈在磁场中受力而转动的原理制成的，故A不符合题意；
B．风力发电机是利用电磁感应现象制成的，故B符合题意；
C．电铃是利用电流的磁效应制成的，故C不符合题意；
D．电磁起重机是利用电流的磁效应制成的，故D不符合题意。
故选B。
【小问3详解】
二极管具有单向导电性，发电机发出的是交流电，电流方向不断地改变，把两个发光二极管极性相反地并联起来，并与发电机串联。转动摇把，可以观察到两个二极管交替发光。
18. 如图所示，小明同学“探究影响液体内部压强大小的因素”的实验装置。
（1）如图甲所示，实验前，用手指按压探头的橡皮膜，发现U形管中的液面升降灵活，说明该装置______（选填“漏气”或“不漏气”）。
（2）如图乙、丙所示是将该装置的探头放入水中不同深度的情况，比较后可初步得出结论：液体内部的压强随深度的增加而______；
（3）将探头放入水中某一深度不变，改变橡皮膜朝向，目的是探究液体内部压强大小与_________是否有关。
（4）比较图丙和图丁，可得出结论是：不同的液体，产生的压强大小与液体的_________有关。
（5）在做图丙和图丁所示的实验时，小明同学认为图丙、丁两烧杯中的液面必须相平。小明的观点______（选填“正确”或“不正确”），理由是____________。
【答案】 ①. 不漏气 ②. 增大 ③. 方向 ④. 密度 ⑤. 不正确 ⑥. 只需控制金属盒在液体的深度相同即可
【解析】
【详解】（1）[1]压强计是通过U形管两端液面的高度差来反映被测压强大小的，用手指按压探头的橡皮膜，发现U形管中的液面升降灵活，说明装置不漏气。
（2）[2]图乙、丙所示是将该装置的探头放入水中不同深度，压强计液面的高度差不一样，且探头在液面中越深的，液面高度差越大，则可得结论：液体内部的压强随深度的增加而增加。
（3）[3]将探头放入水中某一深度不变，改变橡皮膜朝向，即改变橡皮膜在各个方向上所受的压强，观察U形管液面高度差，目的是探究液体内部压强大小与方向的关系。
（4）[4]图丙和丁中，探头在液面的深度相同，液体的密度不同，U形管液面高度差不同，所以可得结论：不同的液体，产生的压强与液体的密度有关。
（5）[5]在做探究液体内部压强与液体密度的关系时，需要控制探头在液体的深度相同即可，所以不需要两烧杯中液面相平，只需控制金属盒在液体的深度相同即可。
19. 如图甲是小明用“伏安法”测定值电阻阻值的实物图，电源电压为3V。
（1）在图甲中完成实物电路迹接，要求滑动变阻器的滑片向B端滑动时连入电路的电阻变大；____
（2）闭合开关，电压表无示数，电流表有示数，则产生故障的原因可能是_________；
（3）排除故障后，正确连接电路，移动滑动变阻器滑片到某一位置，电压表和电流表示数如图乙丙所示，则测得的R阻值为_____Ω；
（4）小明仍用图甲器材，用伏安法测散另一未知定值电阻R，得到多组数据如表：
实验次数 1 2 3
电压U/V 1.5 1.8 2.1
电流I/A 0.3 0.24 0.18
电阻Rx/Ω 5 75 11.7
①若小明测得的电压和电流值是准确的，分析表格数据，小明实验电路连接存在的问题可能是： __________；
②实验记录表格设计缺少的一项是：___________；
（5）实验后小明发现滑动变阻器的最大阻值模糊不清，且电压表已损坏。于是他利用电流表和一个阻值已知的定值电阻R0设计了如图丁所示的电路来测量滑动变阻器的最大阻值，实验步骤如下：
①闭合开关，将滑片移至最左端，读出此时电流表示数为I1；
②____________ ，读出此时电流表的示数为I2；
③则滑动变阻器的最大阻值R=________________。（ 用I1、I2和R0表示）
【答案】 ①. ②. Rx短路 ③. 8 ④. 电压表并联在滑动变阻器的两端 ⑤. 平均值R/Ω ⑥. 闭合开关，将滑动变阻器的滑片移至最右端 ⑦.
【解析】
【详解】（1）[1]在伏安法测电阻实验中，电压表与待测电阻并联测量两端电压，电流表串联在电路中测量电路电流，滑动变阻器采用“一上一下”的方法串联在电路中，向B端滑动时连入电路的电阻变大，所以接在A端。由图丙可知，电流表选择0~0.6A量程，如图所示：
（2）[2]闭合开关，发现电流表有示数，说明电路有电流通过，无断路；电压表无示数，说明电压表的两接线柱间无电阻，由此判断是Rx短路。
（3）[3]由图乙知，电压表的量程是0~3V，分度值是0.1V，其示数为2.4V；电流表的量程是0~0.6A，分度值是0.02A，其示数为0.3A；根据欧姆定律，则测得的Rx阻值为
（4）[4]根据表格数据知，当电压表示数增大时，电流表示数减小，说明电压表并联在滑动变阻器的两端，故算出的电阻相差较大。
[5]用伏安法测定值电阻时，为了减小误差，要多次测量并求平均值，故表格设计中要有均值R/Ω这一项。
（5）[6][7]闭合开关，将滑片移至最左端，此时滑动变阻器接入阻值为0，电路中只有定值电阻R0，读出此时电流表的示数为I1，则此时电源电压为
U=I1R0
闭合开关，将滑动变阻器的滑片移至最右端，此时滑动变阻器最大阻值接入电路，与定值电阻R0串联，读出此时电流表的示数为I2，则此时电源电压为
U=I2(R0+R)
电源电压一定，则
I1R0=I2(R0+R)
滑动变阻器的最大阻值
五、综合应用题（20题9分，21题9分，共18分）
20. 某兴趣小组开展了制作遥控太阳能动力小车的活动。如图是他们制作的四轮太阳能动力小车，小车的质量为300g，每个轮胎与地面的接触面积为2cm2，g取10N/kg。试问：
（1）小车上安装的太阳能电池板在工作时，将太阳能转化为____ 能。遥控器利用发出的 ______ （选填“红外线”或“紫外线”）实现对小车的控制。
（2）当小车静止在水平面上时，对地面的压强是多大？____
（3）若小车以最快速度 0.9m/s 在水平路面上匀速直线行驶5s，其受到的阻力为自身重力的0.1倍，牵引力所做的功和做功的功率分别是多大？___
【答案】 ①. 电 ②. 红外线 ③. ④. 1.35J，0.27W
【解析】
【详解】解：（1）[1]小车上安装的太阳能电池板在工作时，将太阳能转化为电能，以供利用。
[2]红外线是一种人的眼睛看不见的光，方向性很好，遥控器就是利用红外线以实现对小车的控制。
（2）[3]小车的质量为300g，静止在水平面上时，对地面的压力为
F=G=mg=300×10-3kg×10N/kg=3N
当小车静止在水平面上时，对地面的压强为
（3）[4]小车匀速直线行驶时，牵引力为
F牵引=f=0.1G=0.1×3N=0.3N
小车以最快速度 0.9m/s 在水平路面上匀速直线行驶5s，行驶的距离为
s=vt=0.9m/s×5s=4.5m
牵引力做的功为
W=Fs=0.3N×4.5m=1.35J
牵引力所做的功的功率为
21. 某物理小组的同学们一起设计了一种具有加热和保温功能的电热器，内部简化电路如图所示。其中为半导体制成的热敏电阻，当它周围的温度升高时，控制电路中的电流会增大。均为电热丝，且，电磁铁线圈的电阻不计，闭合开关，电热器开始工作。则：
（1）在控制电路中，热敏电阻的温度越高，它的电阻值越________。
（2）加热时，动触点与上方静触点接通，此时工作电路中的电流是多少？
（3）保温状态下，的功率为81W，则工作电路30s消耗的电能是多少？
（4）用了一段时间控制电路的电源电压略微降低了，电热器控制的最高温度将如何变化？请解释说明。
【答案】（1）小 （2）4.4A
（3）5940J （4）升高，见解析
【解析】
【小问1详解】
当热敏电阻Rt周围的温度升高时，控制电路中的电流会增大，根据欧姆定律可知，电路中总电阻减小，故热敏电阻Rt的电阻值越小。
【小问2详解】
加热时，动触点a与上方静触点b、c接通，由图可知，此时R1与R2并联在电路中，根据欧姆定律和并联电路电流规律可知，电路中的电流大小为
【小问3详解】
保温状态下，动触点a与下方静触点d接通，由图可知，R1与R3串联在电路中，此时R1的功率为81W，根据P=I2R可知，电路中的电流为
工作电路30s消耗的电能为W=UIt=220V×0.9A×30s=5940J
【小问4详解】
当控制电路电源电压减小，会导致电路中的电流减小，衔铁不能被吸下来；要使衔铁被吸下，热敏电阻Rt的电阻值应减小，而热敏电阻Rt的电阻随温度的升高而减小，故电热器控制的最高温度将会升高。
