(共33张PPT)
第二章 电磁感应
2.1 楞次定律
——选修2——

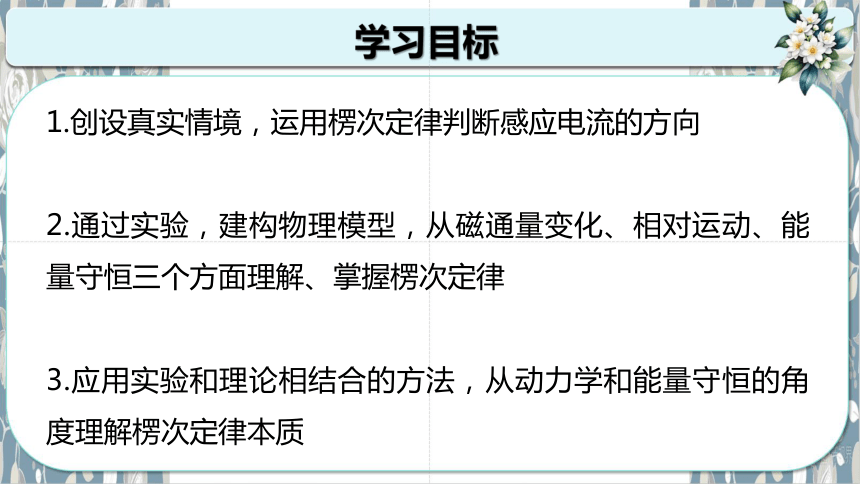

学习目标
1.创设真实情境，运用楞次定律判断感应电流的方向
2.通过实验，建构物理模型，从磁通量变化、相对运动、能量守恒三个方面理解、掌握楞次定律
3.应用实验和理论相结合的方法，从动力学和能量守恒的角度理解楞次定律本质
在法拉第眼中，华丽的宫廷和布拉顿高原的雷雨比起来，算得了什么？皇家的一切器具和日落比较起来，又算什么？我之所以说雷雨和日落，因为这些现象在他心里，都可以挑起一种狂喜。
丁铎尔
情景引入

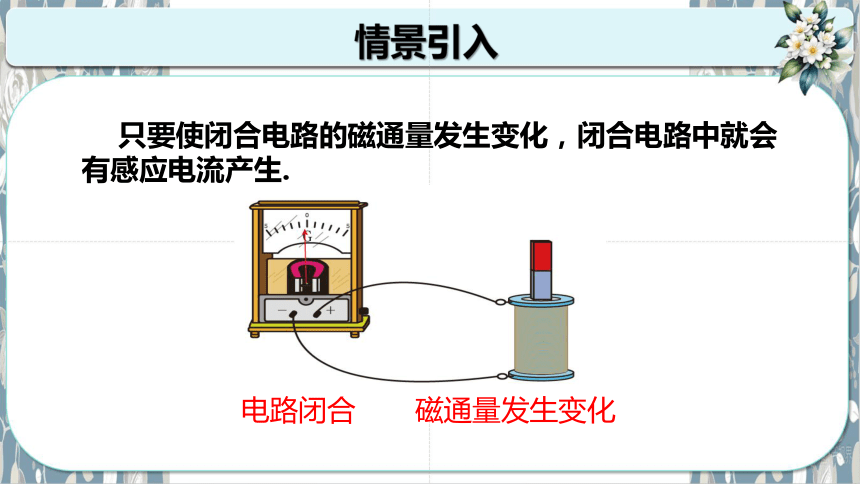

只要使闭合电路的磁通量发生变化，闭合电路中就会有感应电流产生.
电路闭合 磁通量发生变化
情景引入

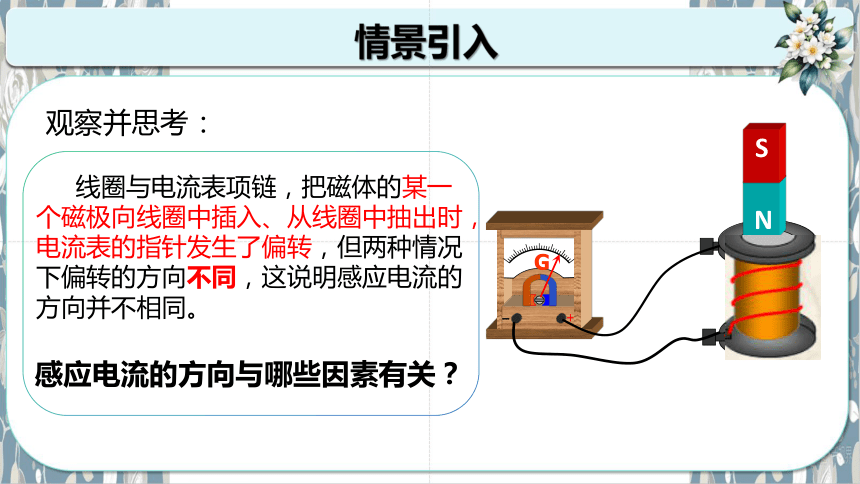

观察并思考：
线圈与电流表项链，把磁体的某一个磁极向线圈中插入、从线圈中抽出时，电流表的指针发生了偏转，但两种情况下偏转的方向不同，这说明感应电流的方向并不相同。
感应电流的方向与哪些因素有关？
S
N
+
G
情景引入
我们知道，穿过闭合回路的磁通量变化是感应电流的产生条件，看来感应电流的方向可能与磁通量的变化有关。
一、影响感应电流方向的因素
+
+
左进左偏,右进右偏.

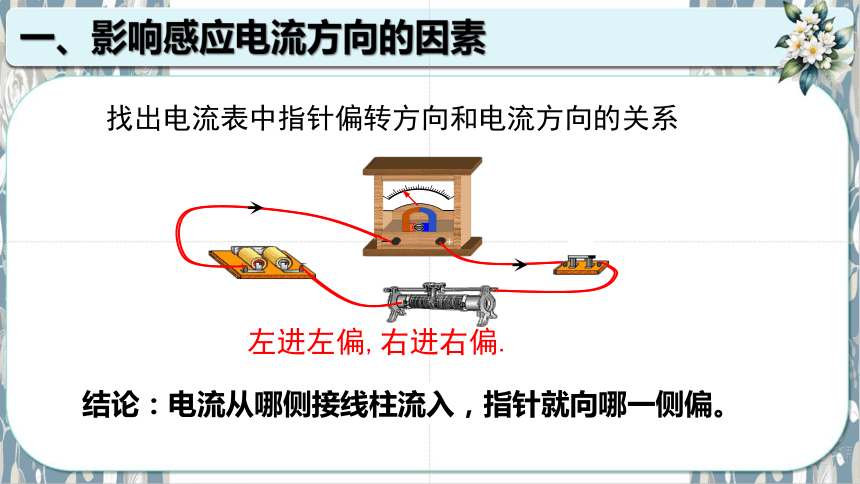

找出电流表中指针偏转方向和电流方向的关系
结论：电流从哪侧接线柱流入，指针就向哪一侧偏。

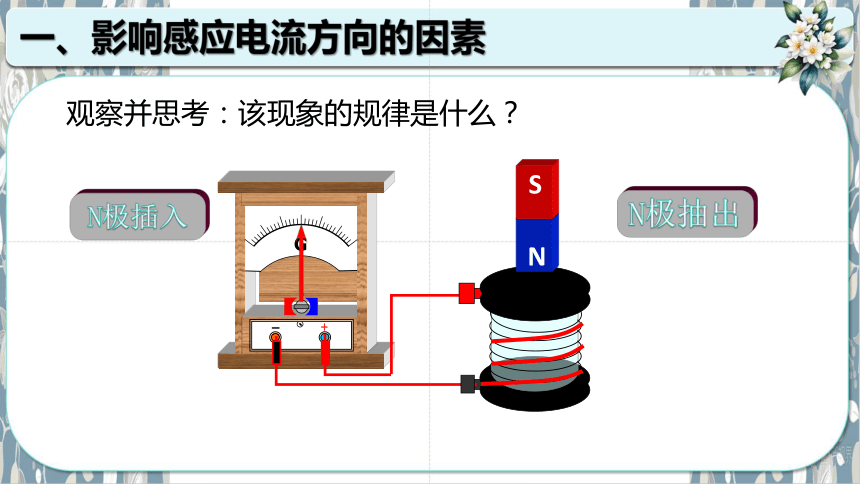

一、影响感应电流方向的因素
G
－
＋
+
N极插入
N极抽出
S
N
观察并思考：该现象的规律是什么？
一、影响感应电流方向的因素
G
－
＋
+
S极插入
S极抽出
S
N
观察并思考：该现象的规律是什么？
一、影响感应电流方向的因素
一、影响感应电流方向的因素

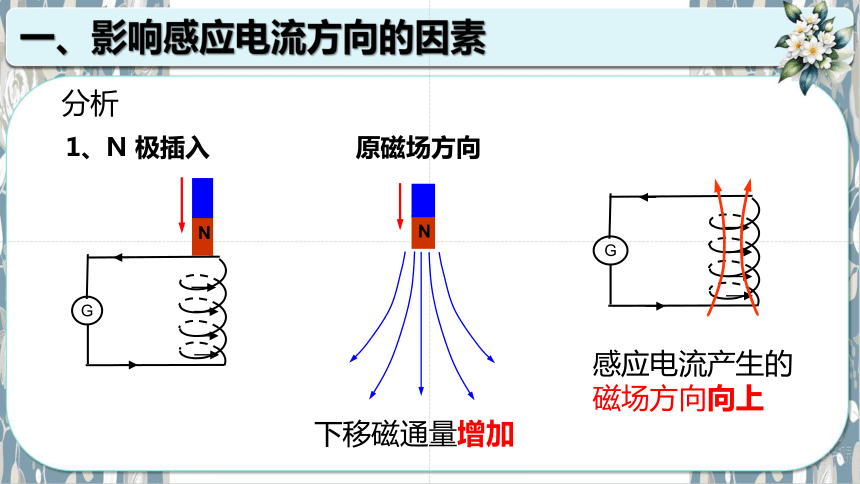

分析
1、N 极插入
N
G
原磁场方向
N
下移磁通量增加
G
感应电流产生的磁场方向向上
一、影响感应电流方向的因素

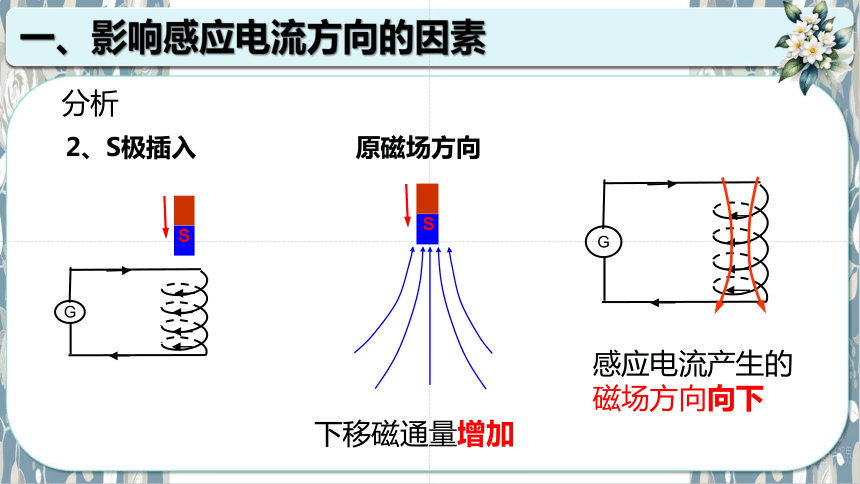

分析
下移磁通量增加
感应电流产生的磁场方向向下
2、S极插入
S
G
原磁场方向
S
G
一、影响感应电流方向的因素
分析
上移磁通量减小
感应电流产生的磁场方向向下
3、N 极拔出
N
G
原磁场方向
N
G
一、影响感应电流方向的因素
分析
上移磁通量减小
感应电流产生的磁场方向向上
4、S 极拔出
G
S
原磁场方向
S
G
二、影响感应电流方向的因素
增 反 减 同
二、楞次定律
俄国物理学家 楞次
感应电流具有这样的方向，即感应电流产生的磁场总是阻碍引起感应电流的磁通量的变化。。
二、楞次定律
闭合电路磁通量的变化
原磁场
感应电流
产生
激 发
引起
感应电流磁场
阻碍
二、楞次定律
进一步理解“阻碍”
①谁在阻碍
②阻碍什么
（阻碍不一定相反、阻碍不是阻止）
③如何阻碍
感应电流的磁场
引起感应电流的原磁场磁通量的变化
“增反减同”
使磁通量的变化变慢
④结果如何
二、楞次定律
判断感应电流方向的步骤：
①明确原磁场方向
②明确穿过闭合电路磁通量是增加还是减少
③根据楞次定律确定感应电流的磁场方向
最后：利用安培右手定则判断感应电流方向
二、楞次定律
例1 法拉第最初发现电磁感应现象的实验如图所示，软铁环上绕有M、N两个线圈，当M线圈电路中的开关断开的瞬间，线圈N中的感应电流沿什么方向？
线圈N中磁通量减少（从有到无）
线圈N中感应电流产生的磁感线B方向向下（增反减同）
二、楞次定律
例2 如图所示，在通有电流 I 的长直导线附近有一个矩形线圈 ABCD，线圈与导线始终在同一个平面内。线圈在导线的一侧，垂直于导线左右平移时，其中产生了A→B→C→D→A方向的电流。已知距离载流直导线较近的位置磁场较强。请判断：线圈在向哪个方向移动？
二、楞次定律
根据楞次定律，
感应电流的磁场应该是阻碍穿过线圈的磁通量变化的。
现在已经判明感应电流的磁场从纸面内向外指向读者，是跟原来磁场的方向相反的。
因此线圈移动时通过它的磁通量一定是在增大。
这说明线圈在向左移动。
二、楞次定律
如图，假定导体棒CD向右运动。
1.我们研究的是哪个闭合导体回路？
2.当导体棒CD向右运动时，穿过这个闭合导体回路的磁通量是增大还是减小？
3.感应电流的磁场应该是沿哪个方向的？
4.导体棒CD中的感应电流是沿哪个方向的？
二、楞次定律
楞次定律表述二：
“来拒去留”
铜环向右运动
N
S
如图所示，当条形磁铁突然向闭合铜环运动时，铜环里产生的感应电流的方向怎样？铜环运动情况怎样？
N
S
二、楞次定律
楞次定律符合能量守恒定律。
当把磁铁移进螺线管时，外力要克服磁铁和螺线管间的斥力做功，消耗机械能，产生的电能是从机械能转化而来的。
G
N
S
N
二、楞次定律
楞次定律符合能量守恒定律。
当让磁铁离开螺线管时，外力要克服磁铁和螺线管间的引力做功，消耗机械能，产生的电能是从机械能转化而来的。
S
N
G
N
三、右手定则
2、适用范围:
闭合电路一部分导体切割磁感线产生感应电流.
1、右手定则:
伸开右手,使拇指与其余四指垂直,并且都与手掌在同一平面内; 让磁感线从掌心进入, 拇指指向导体运动的方向, 四指所指的方向就是感应电流的方向.
三、右手定则
楞次定律 右手定则
研究对象 整个闭合导体回路 闭合导体回路的一部分，即做切割磁感线运动的导体
适用范围 各种电磁感应现象 只适用于一段导体在
磁场中做切割磁感线
运动的情况
应用 用于磁感应强度随时间变化而产生的电磁感应现象较方便 用于导体切割磁感线
产生的电磁感应现象
较方便
右手定则是楞次定律的特例
三、右手定则
判断“力”用“左手”,
判断“电”用“右手”.
“四指”和“手掌”的放法和意义是相同的
——唯一不同的是拇指的意义.
四、课堂练习
1. 如图所示，当滑动变阻器R的滑片向右滑动时，则流过R′的电流方向是_____。
向左
三、右手定则
2. 在图中CDEF是金属框，框内存在着如图所示的匀强磁场。当导体MN向右移动时，请用楞次定律判断MNDC和MNEF两个电路中感应电流的方向。
M-N-F-E-M
M-N-C-D-M
总结
1.楞次定律：
3.楞次定律表述二:“来拒去留”
2.理解应用：“增反减同”
感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
砥砺前行
不负韶华
