第一节 显微镜的使用
第一单元第一章 细胞
冀少版（2024）七年级上册
学习目标
说出显微镜的主要部件的名称和用途
学会使用显微镜进行微观角度的生物观察

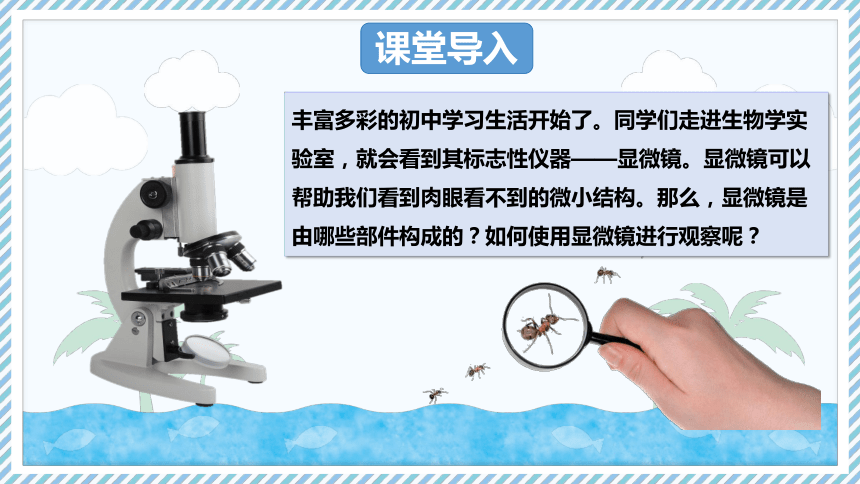

课堂导入
丰富多彩的初中学习生活开始了。同学们走进生物学实验室，就会看到其标志性仪器——显微镜。显微镜可以帮助我们看到肉眼看不到的微小结构。那么，显微镜是由哪些部件构成的？如何使用显微镜进行观察呢？
寻证据·观察
练习使用光学显微镜

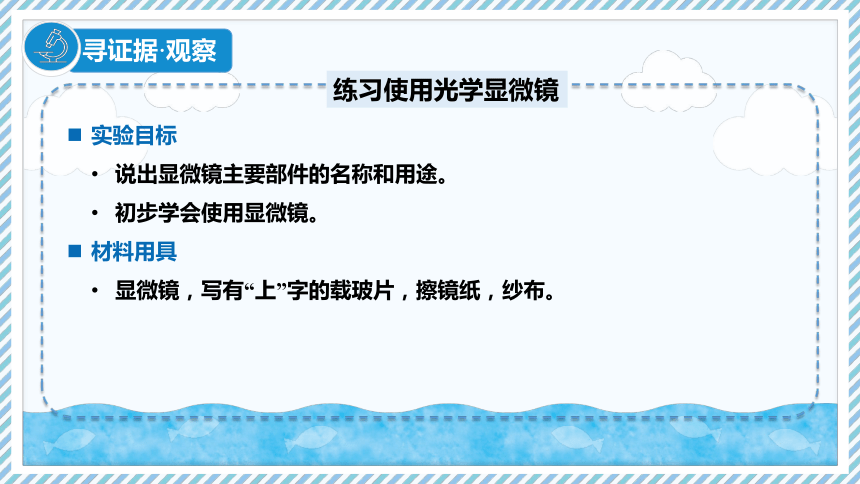

实验目标
说出显微镜主要部件的名称和用途。
初步学会使用显微镜。
材料用具
显微镜，写有“上”字的载玻片，擦镜纸，纱布。
寻证据·观察
练习使用光学显微镜
方法步骤

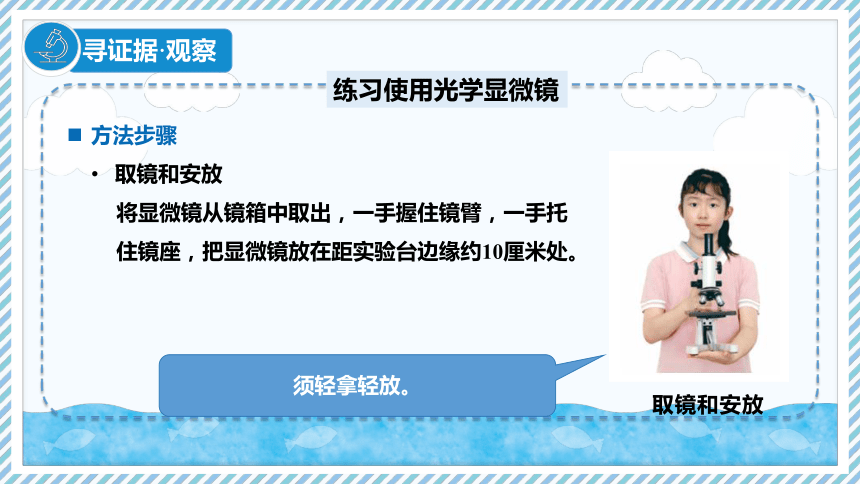

取镜和安放
将显微镜从镜箱中取出，一手握住镜臂，一手托住镜座，把显微镜放在距实验台边缘约10厘米处。
取镜和安放
须轻拿轻放。
寻证据·观察
练习使用光学显微镜
方法步骤

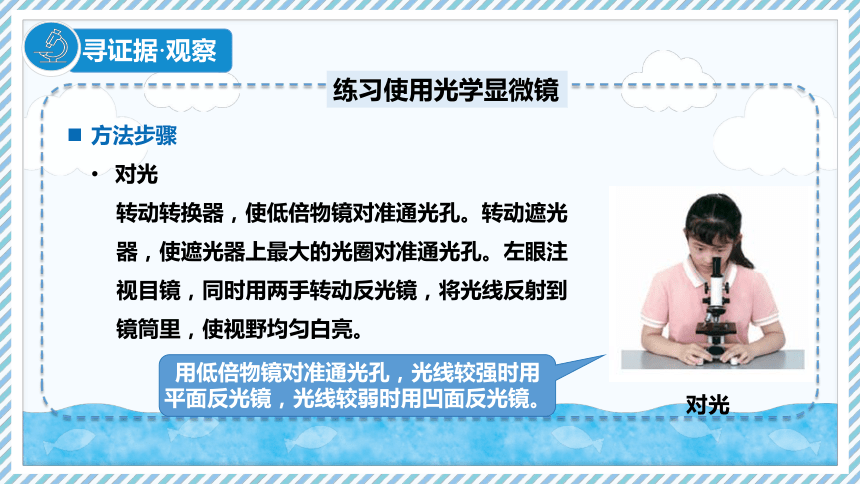

对光
转动转换器，使低倍物镜对准通光孔。转动遮光器，使遮光器上最大的光圈对准通光孔。左眼注视目镜，同时用两手转动反光镜，将光线反射到镜筒里，使视野均匀白亮。
对光
用低倍物镜对准通光孔，光线较强时用平面反光镜，光线较弱时用凹面反光镜。
寻证据·观察
练习使用光学显微镜
方法步骤

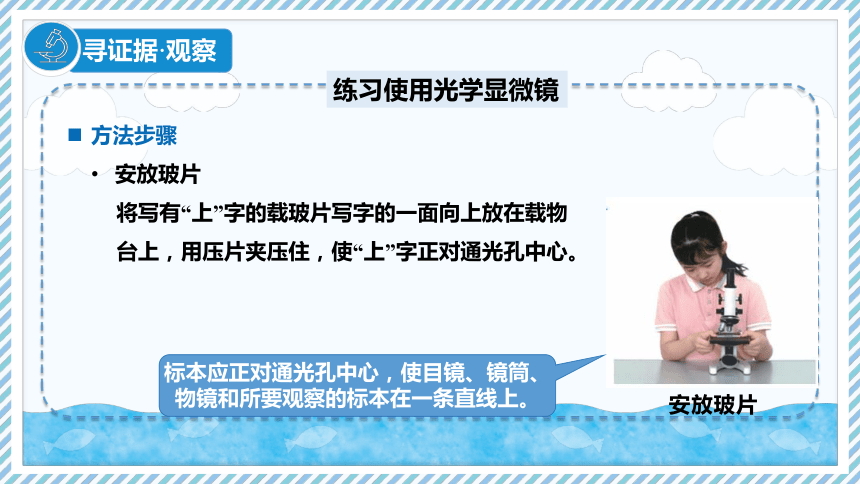

安放玻片
将写有“上”字的载玻片写字的一面向上放在载物台上，用压片夹压住，使“上”字正对通光孔中心。
安放玻片
标本应正对通光孔中心，使目镜、镜筒、物镜和所要观察的标本在一条直线上。
寻证据·观察
练习使用光学显微镜
方法步骤

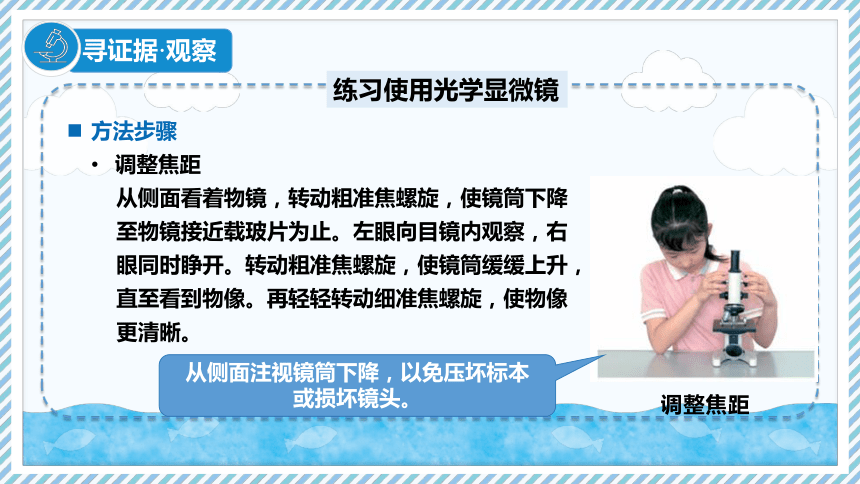

调整焦距
从侧面看着物镜，转动粗准焦螺旋，使镜筒下降至物镜接近载玻片为止。左眼向目镜内观察，右眼同时睁开。转动粗准焦螺旋，使镜筒缓缓上升，直至看到物像。再轻轻转动细准焦螺旋，使物像更清晰。
调整焦距
从侧面注视镜筒下降，以免压坏标本
或损坏镜头。
寻证据·观察
练习使用光学显微镜
方法步骤
观察
移动玻片，将“上”字移到视野中央，进行观察。
观察
不要随意移动显微镜的位置，应先用低倍物镜观察，找到所需物像后将其移到视野中央，再转动转换器换上高倍物镜观察。观察带有液体的临时装片时要加盖玻片并且防止显微镜倾斜，以免液体污染镜头和载物台。
寻证据·观察
练习使用光学显微镜
方法步骤
收放
观察完毕，先提升镜筒，取下载玻片。将显微镜擦拭干净。转动转换器使两个物镜伸向前方，将镜筒缓慢降至最低处。转动反光镜使镜面竖直。最后将显微镜放入镜箱，送回原处。
收放
光学显微镜
单目显微镜
双目显微镜
显微镜的结构
镜 筒
连接目镜与物镜
连接、支持
镜 臂
镜 座
支持、稳定
载物台
放置玻片
镜 柱
支 持
通光孔：光线通过
压片夹：固定玻片
支持部分
显微镜的结构
目 镜
接近眼睛的镜头；
放大物像
放大倍数
放大 倍数 镜头 长度 放大 倍数 视野
亮度
10x
16x
长
短
小
大
亮
暗
目镜放大倍数与镜头长度呈反比
光学部分
显微镜的结构
光学部分
物 镜
接近观察物体的镜头；放大物像
放大倍数
放大 倍数 镜头 长度 放大 倍数 视野
亮度
10x
40x
短
长
小
大
亮
暗
物镜放大倍数与镜头长度呈正比
物镜有螺纹
显微镜的结构
反光镜
平面镜：
凹面镜：
光线强时用
光线弱时用
反射光线
光学部分
显微镜的结构
遮光器
光 圈
调节光线强弱
外界光线强时，用小光圈；
外界光线弱时，用大光圈；
调节部分
显微镜的结构
调节部分
光线较暗时，选择___（大/小）光圈和 _______（平面镜/凹面镜）。
光线较亮时，选择___（大/小）光圈和 _______（平面镜/凹面镜）。
大
凹面镜
小
平面镜
镜面反射 凹面镜的光线汇聚作用
显微镜的结构
粗准焦螺旋
升降镜筒；
幅度较大
细准焦螺旋
升降镜筒；幅度较小
顺时针旋转下降镜筒；逆时针旋转上升镜筒
调节部分
显微镜的结构
转换器
物 镜
安放并转换不同倍数物镜
注意：转换物镜的时候，一定不能直接拨物镜，而要转动转换器。
调节部分
显微镜的结构
光线路径
光线
载物台
标本
反光镜
物镜
遮光器
通光孔
镜筒
目镜
载物台
光线→反光镜→遮光器（光圈）→通光孔→标本→物镜→镜筒→目镜→眼
显微镜的结构
成像特点
在显微镜下看到的物像与装片上的实物相比，在大小、形状等方面各有什么不同？
在显微镜下观察到的物像比装片上的实物大得多，实物被放大的倍数是显微镜的目镜和物镜放大倍数的乘积；物像是实物的倒像。
上
上下左右都颠倒，旋转180°
显微镜的结构
成像特点
50倍下显微镜细胞图
400倍下显微镜细胞图
细胞数目 细胞大小 视野亮度
放大倍数越小
放大倍数越大
越多
越少
越小
越大
越亮
越暗
显微镜的结构
物像移动
当物像有点偏右下，为了更好的观察，要将物像移动到视野中央时，玻片应该向哪个方向移动？
标本玻片向右下移动
F
将右下的物像移向中央
F
物像偏向哪个方向，玻片就向哪个方向移动。
偏哪移哪
开眼界
电子显微镜
电子显微镜是利用高速运动的电子束代替光波的一种显微镜。电子显微镜的分辨本领远大于光学显微镜。借助电子显微镜，我们能更加深入地了解微观世界。
为了满足不同的应用需要，科技工作者研制出了透射电子显微镜、扫描电子显微镜等多种电子显微镜。电子显微镜的最大放大倍数已超过300万倍。
显微镜技术的发展推动了科学的进步。2017年，三位科学家因为发展冷冻电子显微镜技术，观测到了蛋白质等生物大分子的空间结构，而获得诺贝尔化学奖。
随堂小测
1.使用光学显微镜观察装片时，调节视野亮度要用到的结构是（ ）
A.转换器和反光镜
B.遮光器和通光孔
C.通光孔和反光镜
D.遮光器和反光镜
解析：光学显微镜结构中，遮光器上的光圈、反光镜中的平面镜和凹面镜可以改变视野中的亮度。
D
随堂小测
2.用显微镜观察细胞时，在视野中出现了一个污点，初步断定这个污点可能在目镜上，也可能在玻片上。判断其位置的最简单操作是（ ）
A.更换目镜
B.转动目镜
C.转换物镜
D.调节反光镜
解析：用显微镜进行观察时，视野中出现了污点，污点的位置只有三种可能，目镜、物镜或玻片标本，判断的方法是转动目镜或移动玻片。转动目镜污点动就在目镜，不动就不在目镜；移动载玻片，污点移动就在载玻片，不动就不在载玻片；如果不在目镜和载玻片，那就一定在物镜上。所以用显微镜观察细胞时，在视野中出现了一个污点，判断其位置的最简单操作是转动目镜，污点跟着转动，说明在目镜上。故选：B。
B
随堂小测
3.用显微镜观察细胞时，下列四种镜头组合中看到细胞体积最大的是（ ）
A.目镜10×，物镜40×
B.目镜5×，物镜4×
C.目镜10×，物镜10×
D.目镜5×，物镜10×
解析：要想在显微镜下看到的细胞体积最大，应使显微镜的放大倍数最大，显微镜放大倍数=物镜放大倍数×目镜放大倍数，四种镜头组合中，放大倍数最大的是10×40=400（倍），A正确。
A
