教科版高中物理必修第三册第一章静电场综合微评（一）课件（32页PPT）

(共32张PPT)
第一章　静电场
[第一章（一）]

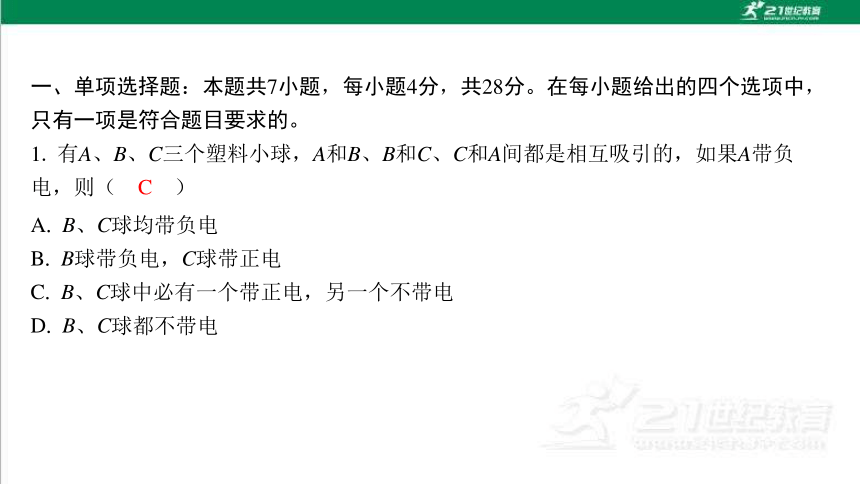

A. B、C球均带负电
B. B球带负电，C球带正电
C. B、C球中必有一个带正电，另一个不带电
D. B、C球都不带电
C

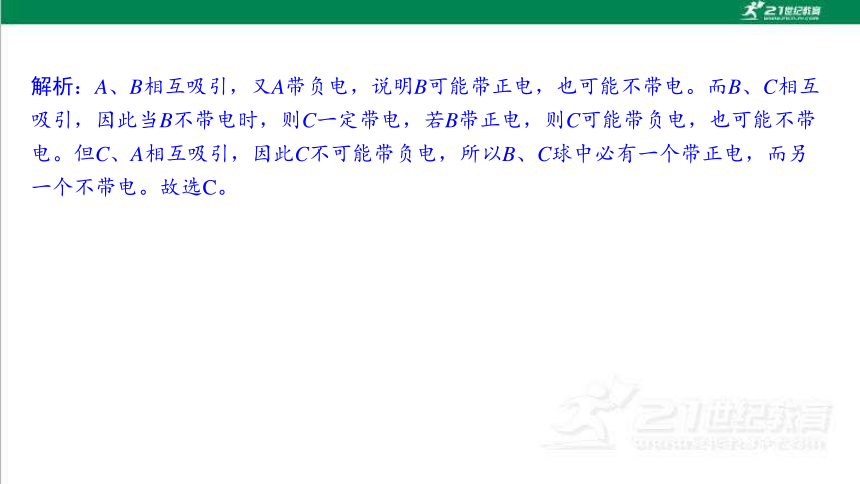

解析：A、B相互吸引，又A带负电，说明B可能带正电，也可能不带电。而B、C相互 吸引，因此当B不带电时，则C一定带电，若B带正电，则C可能带负电，也可能不带 电。但C、A相互吸引，因此C不可能带负电，所以B、C球中必有一个带正电，而另 一个不带电。故选C。
B. 8F D. 16F
A
B
C

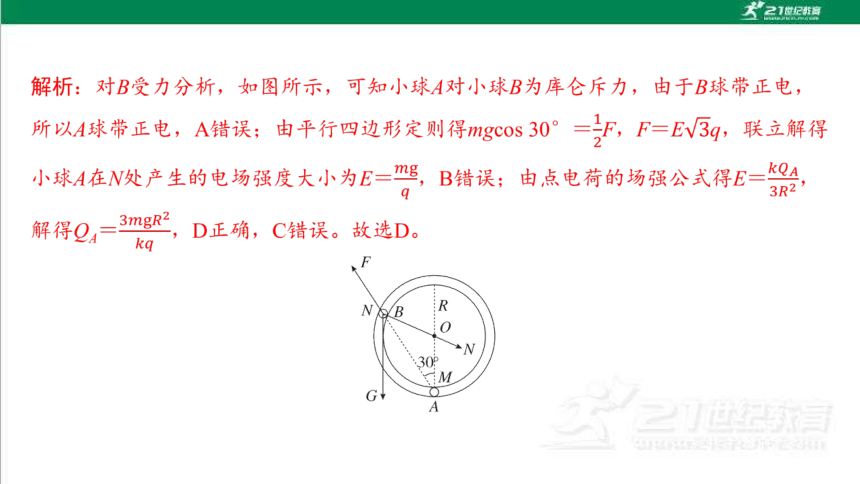

A. 小球A一定带负电
D

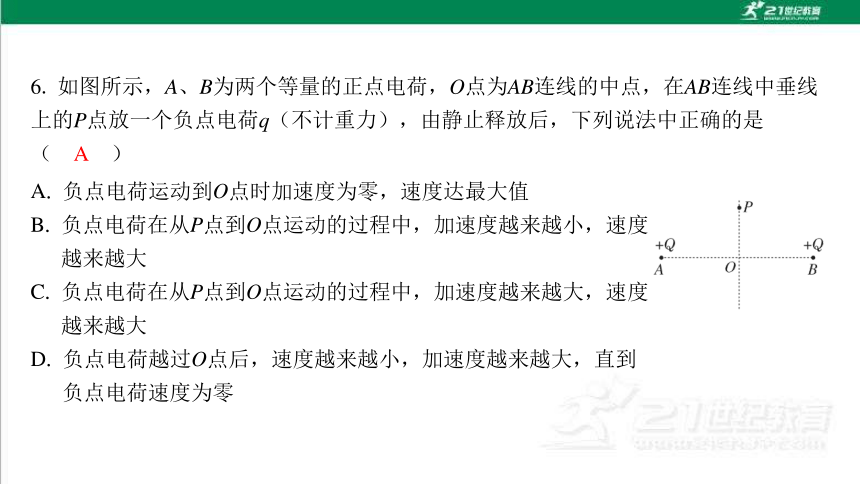

A. 负点电荷运动到O点时加速度为零，速度达最大值
B. 负点电荷在从P点到O点运动的过程中，加速度越来越小，速度 越来越大
C. 负点电荷在从P点到O点运动的过程中，加速度越来越大，速度 越来越大
D. 负点电荷越过O点后，速度越来越小，加速度越来越大，直到 负点电荷速度为零
A

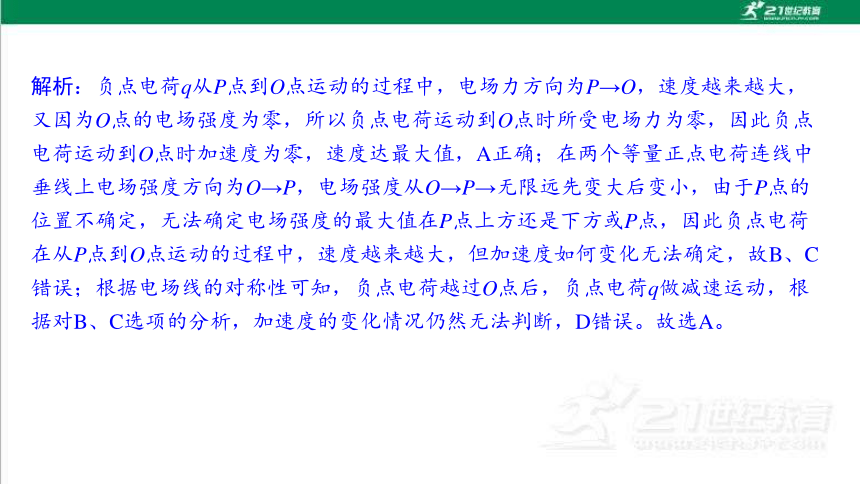

解析：负点电荷q从P点到O点运动的过程中，电场力方向为P→O，速度越来越大， 又因为O点的电场强度为零，所以负点电荷运动到O点时所受电场力为零，因此负点 电荷运动到O点时加速度为零，速度达最大值，A正确；在两个等量正点电荷连线中 垂线上电场强度方向为O→P，电场强度从O→P→无限远先变大后变小，由于P点的 位置不确定，无法确定电场强度的最大值在P点上方还是下方或P点，因此负点电荷 在从P点到O点运动的过程中，速度越来越大，但加速度如何变化无法确定，故B、C 错误；根据电场线的对称性可知，负点电荷越过O点后，负点电荷q做减速运动，根 据对B、C选项的分析，加速度的变化情况仍然无法判断，D错误。故选A。

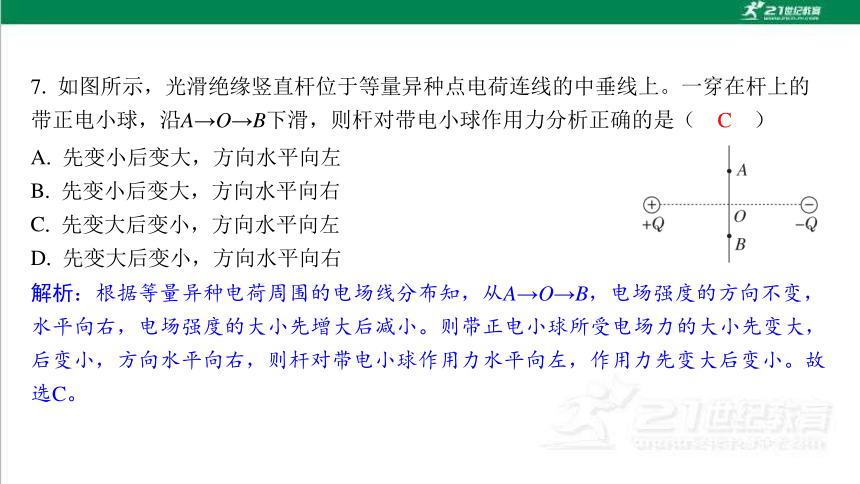

A. 先变小后变大，方向水平向左
B. 先变小后变大，方向水平向右
C. 先变大后变小，方向水平向左
D. 先变大后变小，方向水平向右
解析：根据等量异种电荷周围的电场线分布知，从A→O→B，电场强度的方向不变， 水平向右，电场强度的大小先增大后减小。则带正电小球所受电场力的大小先变大， 后变小，方向水平向右，则杆对带电小球作用力水平向左，作用力先变大后变小。故 选C。
C
A. 这个电场可能是负点电荷形成的
B. C点处的场强为零，因为那里没有电场线
C. 点电荷q在A点所受到的电场力比在B点所受电场力大
D. 负电荷在B点时受到的电场力的方向与B点沿着电场线的切线方向 相反
CD
解析：根据点电荷的电场线分布规律可知，点电荷的电场线均为直线，因此这个电场 不可能是负点电荷形成的，A错误；电场线是为了形象理解看不见摸不着的电场，而 人为假想的，电场线分布的疏密程度间接反映了电场的强弱，C点处虽然没有作出电 场线，但该处的电场线分布的密集程度仍然能够反映该处的电场强弱，可知C点处的 场强不为零，B错误；根据上述，由于A点位置电场线分布比B点位置电场线分布密集 一些，则A点位置的电场强度比B点位置的电场强度大，则点电荷q在A点所受到的电 场力比在B点所受电场力大，C正确；电场强度的方向沿电场线的切线方向，而负电 荷所受的电场力方向与电场强度方向相反，则负电荷在B点时受到的电场力的方向与 B点沿着电场线的切线方向相反，D正确。故选CD。
AC
A. E、F两点电场强度相同
B. A、D两点电场强度不同
C. B、O、C三点中，O点电场强度最小
D. 从C点向O点运动的电子加速度逐渐增大
解析：等量异号点电荷连线的中垂线上，电场强度方向与中垂线垂直且指向负电荷， 因此E、F两点电场强度方向相同，由于E、F是连线中垂线上关于O对称的两点，则 其电场强度大小也相等，故A正确；根据对称性可知，A、D两点处电场线疏密程度相 同，则A、D两点电场强度大小相等，由题图甲看出，A、D两点电场强度方向相同， 故B错误；由题图甲看出，B、O、C三点比较，O点处的电场线最稀疏，电场强度最 小，故C正确；由题图可知，电子从C点向O点运动过程中，电场强度逐渐减小，则静 电力逐渐减小，由牛顿第二定律可知电子的加速度逐渐减小，故D错误。故选AC。
A. P点与Q点的电场强度大小之比为4∶1
B. P点与Q点的电场强度大小之比为4∶3
C. 点电荷一定在该条虚线上
D. 点电荷一定在过P点且与该条虚线垂直的直线上
BD
（1）小球所受电场力大小为多少？
解析：（1）设OC与OP的夹角为θ，根据几何关系可得
小球的受力情况如图所示
小球受到的电场力F电＝mgtan θ
（2）小球所带电荷量是正还是负？电荷量为多少？
12. （10分）在一个点电荷Q的电场中，让x轴与它的一条电场线重合，坐标轴上A、B 两点的坐标分别为0.6 m和1.2 m（图甲）。在A、B两点分别放置试探电荷，其受到 的静电力跟试探电荷的电荷量的关系，如图乙中直线a、b所示。
（1）求A点和B点的电场强度的大小和方向；
（1） 40 N/C和2.5 N/C方向均沿x轴正方向
（2）点电荷Q所在位置的坐标是多少。
　（2）0.4 m
解得x＝0.4 m。
13. （10分）如图所示，水平粗糙绝缘杆从物体A中心的孔穿过，A的质量为M，用绝 缘细线将另一质量为m的小球B与A连接，整个装置所在空间存在水平向右的匀强电 场，A不带电，B带正电且电荷量大小为q，A、B均处于静止状态，细线与竖直方向 成θ角。重力加速度为g，求：
（1）细线拉力的大小；
（2）杆对A的支持力和摩擦力分别多大？
（2） （M＋m）g　mgtan θ
14. （10分）如图甲所示，真空中固定电荷量为Q的带正电点电荷，在其左侧存在一 质量为m电荷量为q的带负电点电荷，已知两电荷相距为r，静电力常量为k，且不计点 电荷q的重力。
（1）若给予点电荷q一初速度，可使其恰好绕点电荷Q做匀速圆周运动，求该初速度 大小；
（2）如图乙所示，两个等量同种正点电荷Q固定在真空中同一水平线上，相距为r， O为两者连线的中点，过O点沿竖直方向作两者连线的垂线MN，现将点电荷q（q未 知）放在MN上的P点，P到两个点电荷Q的距离均为r，若给予点电荷q一初速度，可 使其恰好绕点O做周期为T的匀速圆周运动，试判断点电荷q的电性及所带电荷量q的 表达式。
解析：（2）对点电荷受力分析，可知其受到的两个等量同种电荷的库仑力的合力提 供其做匀速圆周运动的向心力
15. （14分）如图所示，在方向水平向右的场强大小为E的匀强电场中，一不可伸长 的长度为L的不导电细线的一端连着一个质量为m的带电小球，另一端固定于O点，当 小球静止在B点时，细线与竖直方向夹角θ＝30°，问：
（1）小球的电荷量是多少？
解析：（1）小球在B点受重力、拉力、电场力三力平衡，受力分析如图所示
则有qE＝mgtan 30°
（2）若将小球拉到A点使细线呈水平状态，当小球无初速度释放后，从A到B的过 程，静电力对小球做多少功？
