中小学教育资源及组卷应用平台
2025粤教版高中物理必修第三册

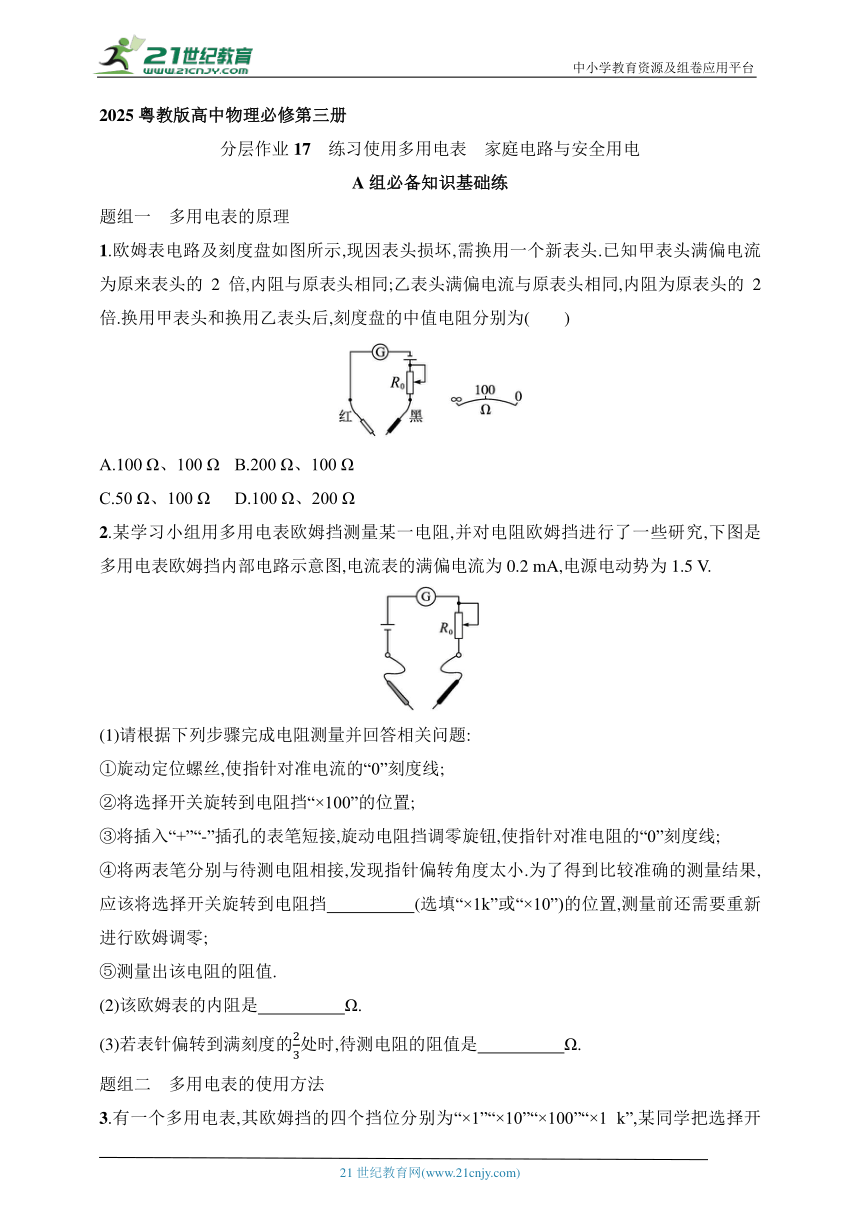

分层作业17 练习使用多用电表 家庭电路与安全用电
A组必备知识基础练
题组一 多用电表的原理
1.欧姆表电路及刻度盘如图所示,现因表头损坏,需换用一个新表头.已知甲表头满偏电流为原来表头的2倍,内阻与原表头相同;乙表头满偏电流与原表头相同,内阻为原表头的2倍.换用甲表头和换用乙表头后,刻度盘的中值电阻分别为(  )
A.100 Ω、100 Ω B.200 Ω、100 Ω
C.50 Ω、100 Ω D.100 Ω、200 Ω
2.某学习小组用多用电表欧姆挡测量某一电阻,并对电阻欧姆挡进行了一些研究,下图是多用电表欧姆挡内部电路示意图,电流表的满偏电流为0.2 mA,电源电动势为1.5 V.
(1)请根据下列步骤完成电阻测量并回答相关问题:
①旋动定位螺丝,使指针对准电流的“0”刻度线;
②将选择开关旋转到电阻挡“×100”的位置;
③将插入“+”“-”插孔的表笔短接,旋动电阻挡调零旋钮,使指针对准电阻的“0”刻度线;
④将两表笔分别与待测电阻相接,发现指针偏转角度太小.为了得到比较准确的测量结果,应该将选择开关旋转到电阻挡     (选填“×1k”或“×10”)的位置,测量前还需要重新进行欧姆调零;
⑤测量出该电阻的阻值.
(2)该欧姆表的内阻是     Ω.
(3)若表针偏转到满刻度的处时,待测电阻的阻值是     Ω.
题组二 多用电表的使用方法
3.有一个多用电表,其欧姆挡的四个挡位分别为“×1”“×10”“×100”“×1 k”,某同学把选择开关旋到“×100”挡测量一未知电阻时,发现指针偏转角很大,为了减小误差,他应该(  )
A.换用“×1 k”挡,不必重新调整调零旋钮
B.换用“×10”挡,不必重新调整调零旋钮
C.换用“×1 k”挡,重新调整调零旋钮
D.换用“×10”挡,重新调整调零旋钮
4.如图所示是某同学用多用电表欧姆挡测量一个电阻时的示数和挡位情况.
(1)这个电阻的阻值约为     Ω.为了使测量值更精确些,该同学进行了第二次测量,请选择下面列出的正确步骤,并按先后顺序写出:    .(填步骤前的字母)
A.将两表笔短接,欧姆调零
B.将两表笔分别跟被测电阻两端接触,观察指针位置,记下电阻值
C.将面板上的旋钮旋至“×10”挡
D.将面板上的旋钮旋至“×1 k”挡
(2)如果该图是用直流5 mA挡测量电流时的指针位置,则电流为     mA.
5.把一量程为6 mA、内阻为100 Ω的电流表改装成欧姆表,线路如图所示,现备有如下器材:
A.电源(E=3 V,内阻不计)
B.滑动变阻器(阻值0~100 Ω)
C.滑动变阻器(阻值0~500 Ω)
D.红表笔
E.黑表笔
(1)滑动变阻器选用    .(填仪器前的字母)
(2)红表笔接    端,黑表笔接    端.(均选填“N”或“M”)
(3)电流表2 mA刻度处换成电阻刻度,其表示电阻值为     Ω.
题组三 用多用电表判断电路的故障

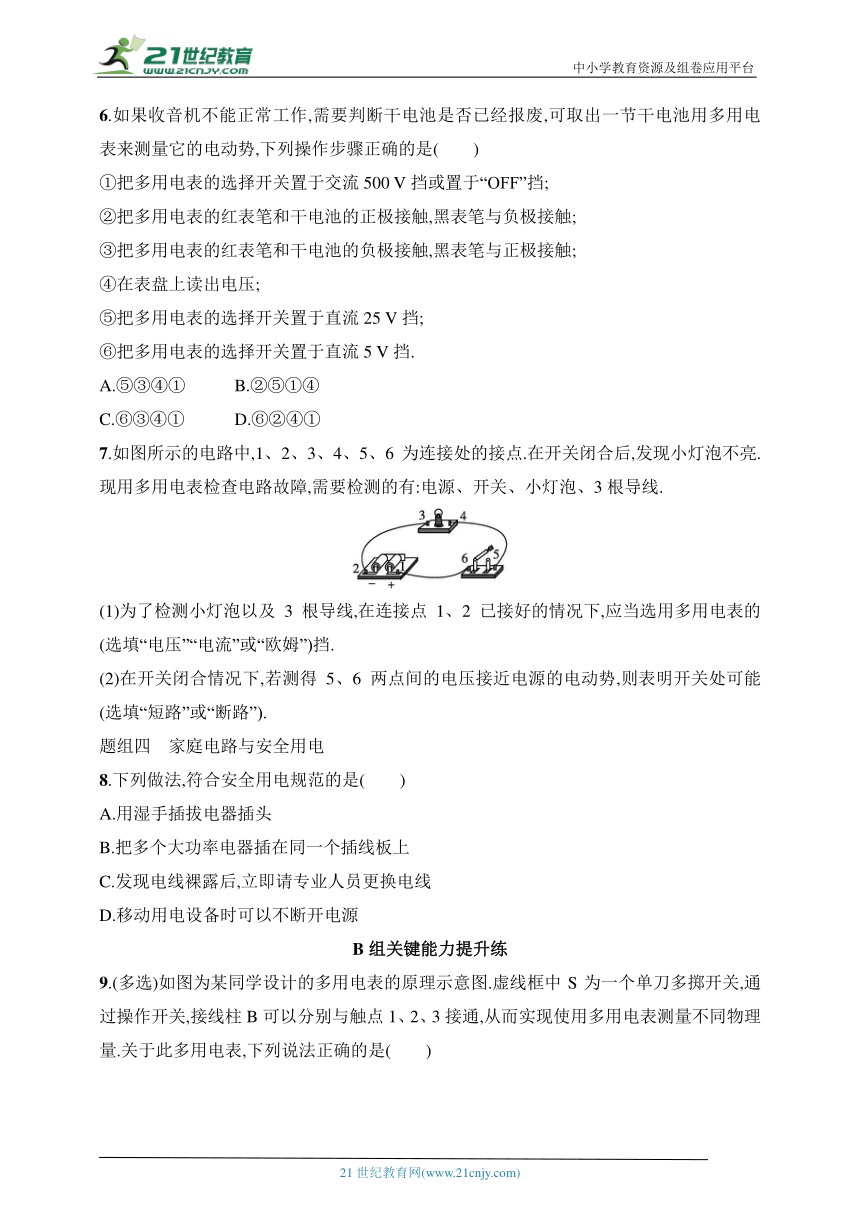

6.如果收音机不能正常工作,需要判断干电池是否已经报废,可取出一节干电池用多用电表来测量它的电动势,下列操作步骤正确的是(  )
①把多用电表的选择开关置于交流500 V挡或置于“OFF”挡;
②把多用电表的红表笔和干电池的正极接触,黑表笔与负极接触;
③把多用电表的红表笔和干电池的负极接触,黑表笔与正极接触;
④在表盘上读出电压;
⑤把多用电表的选择开关置于直流25 V挡;
⑥把多用电表的选择开关置于直流5 V挡.
A.⑤③④① B.②⑤①④
C.⑥③④① D.⑥②④①
7.如图所示的电路中,1、2、3、4、5、6为连接处的接点.在开关闭合后,发现小灯泡不亮.现用多用电表检查电路故障,需要检测的有:电源、开关、小灯泡、3根导线.
(1)为了检测小灯泡以及3根导线,在连接点1、2已接好的情况下,应当选用多用电表的    (选填“电压”“电流”或“欧姆”)挡.
(2)在开关闭合情况下,若测得5、6两点间的电压接近电源的电动势,则表明开关处可能    (选填“短路”或“断路”).
题组四 家庭电路与安全用电
8.下列做法,符合安全用电规范的是(  )
A.用湿手插拔电器插头
B.把多个大功率电器插在同一个插线板上
C.发现电线裸露后,立即请专业人员更换电线
D.移动用电设备时可以不断开电源
B组关键能力提升练
9.(多选)如图为某同学设计的多用电表的原理示意图.虚线框中S为一个单刀多掷开关,通过操作开关,接线柱B可以分别与触点1、2、3接通,从而实现使用多用电表测量不同物理量.关于此多用电表,下列说法正确的是(  )
A.当S接触点2时,多用电表处于测量电阻的挡位
B.当S接触点3时,多用电表处于测量电流的挡位
C.接线柱A要接红表笔
D.接线柱A要接黑表笔
10.为确定某电子元件的电学特性,做如下测量.
(1)用多用电表测量该元件的电阻,选用“×100”倍率的欧姆挡测量,发现多用电表指针偏转角度过大,因此需选择    (选填“×10”或“×1 k”)倍率的欧姆挡,并在    后再进行测量,多用电表的示数如图甲所示,测量结果为     Ω.

(2)将待测元件(额定电压9 V)、蓄电池、滑动变阻器、电流表、多用电表、开关及若干导线连接成如图乙所示电路.用笔画线代替导线将图乙所示实物图连接完整,使电路能测量该元件完整的伏安特性.本实验中使用多用电表测电压,多用电表的选择开关应调到        (选填“直流电压10 V”或“直流电压50 V”)挡.

11.(1)用多用电表的欧姆挡测量阻值约为几十千欧的电阻Rx,以下给出的是可能的实验操作步骤,其中S为选择开关,P为欧姆挡调零旋钮.把正确步骤前的字母按合理的顺序填写在下面的横线上.
A.将两表笔短接,调节P使指针对准刻度盘上欧姆挡的0刻度,断开两表笔
B.将两表笔分别连接到被测电阻的两端,读出Rx的阻值后,断开两表笔
C.旋转S使其尖端对准“×1 k”欧姆挡
D.旋转S使其尖端对准“×100”欧姆挡
E.旋转S使其尖端对准“OFF”挡,并拔出两表笔
正确的步骤顺序为:    .
根据如图所示指针位置,此被测电阻的阻值为     Ω.

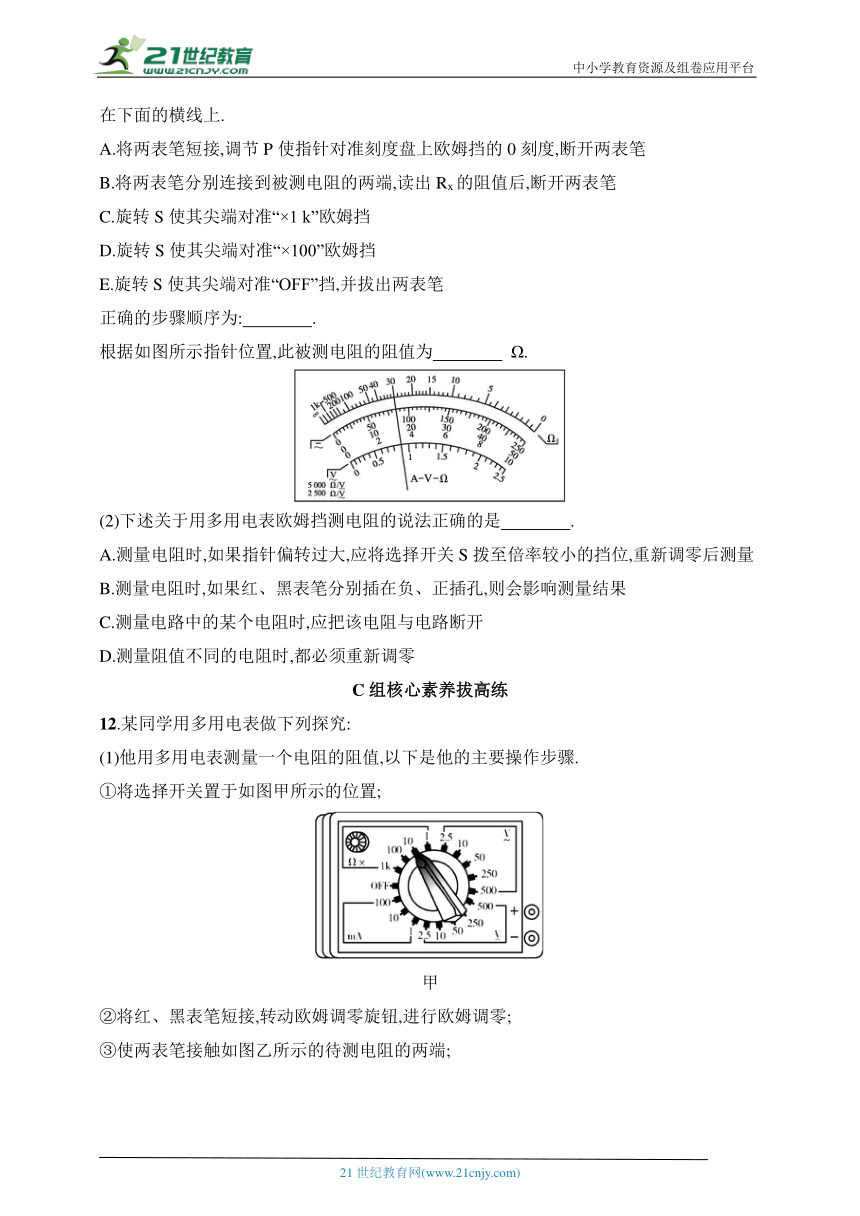

(2)下述关于用多用电表欧姆挡测电阻的说法正确的是    .
A.测量电阻时,如果指针偏转过大,应将选择开关S拨至倍率较小的挡位,重新调零后测量
B.测量电阻时,如果红、黑表笔分别插在负、正插孔,则会影响测量结果
C.测量电路中的某个电阻时,应把该电阻与电路断开
D.测量阻值不同的电阻时,都必须重新调零
C组核心素养拔高练
12.某同学用多用电表做下列探究:
(1)他用多用电表测量一个电阻的阻值,以下是他的主要操作步骤.
①将选择开关置于如图甲所示的位置;

②将红、黑表笔短接,转动欧姆调零旋钮,进行欧姆调零;
③使两表笔接触如图乙所示的待测电阻的两端;

④表盘指针如图丙所示,记下读数,实验完毕.

请指出他操作中不合理或遗漏的地方并改正(至少写出两点).
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
(2)如图丁所示是该同学实验时所连接的电路.小灯泡L1、L2的规格皆为“2.5 V 1 W”,滑动变阻器规格为“10 Ω 1 A”.实验中发现L1、L2都不亮后,他采用了多用电表的电压挡检测故障,检测结果如表所示.在检测a、b间电压时,红表笔应接触  (选填“a”或“b”).根据检测结果,可以判定故障是    .

测试点 a、b c、d d、f
电压表示数情况 有示数 无示数 有示数
A.灯L1短路 B.灯L2短路
C.cd段断路 D.df段断路
分层作业17 练习使用多用电表 家庭电路与安全用电
1.C 解析 由闭合电路的欧姆定律得,表头中电流满偏时有Ig=,表头中电流半偏时有Ig=,所以有R内=R中,刻度盘的中值电阻就等于多用电表的内阻.Ig=,电源的电动势不变,甲表头的满偏电流为原来表头的2倍,刻度盘的中值电阻将变为原来的二分之一,应为50 Ω,乙表头的满偏电流与原表头的相同,电动势不变,故刻度盘的中值电阻与原来的相等,为100 Ω.
2.解析 (1)④将选择开关旋转到电阻挡“×100”的位置,将两表笔分别与待测电阻相接,发现指针偏转角度太小,说明所选挡位太小,为准确测量电阻阻值,应该将选择开关旋转到电阻挡“×1k”的位置.
(2)欧姆表内阻R内==7.5×103 Ω.
(3)若表针偏转到满刻度的处时,由闭合电路欧姆定律得Ig=
解得Rx=3.75×103 Ω.
答案 (1)×1k (2)7.5×103 (3)3.75×103
3.D 解析 用欧姆表测电阻时,指针偏角很大,说明电流很大,电阻很小,为了减小测量误差应选倍率较小的挡并重新调整调零旋钮进行欧姆调零,故D正确.
4.解析 (1)选用欧姆挡倍率为“×100”挡时,待测电阻的阻值约为2×100 Ω=200 Ω.选择欧姆挡倍率时应使待测电阻的阻值在中值电阻附近,以减小误差,所以测该电阻时欧姆挡倍率应选“×10”挡,故排序为CAB.
(2)可先将50 mA的量程换算成5 mA的量程,再进行读数,得电流为4.5 mA.
答案 (1)200 CAB (2)4.5
5.解析 (1)两表笔直接接触时,调节滑动变阻器阻值使电流达到满偏,Ig=,解得R0=400 Ω,故滑动变阻器应选C.
(2)红表笔接内部电源的负极,黑表笔接内部电源的正极,所以红表笔接N端,黑表笔接M端.
(3)电流I=2 mA时,有I=,解得Rx=1 000 Ω.
答案 (1)C (2)N M (3)1 000
6.D 解析 用久的废电池内阻过大,可用多用电表的直流电压挡测电动势,如果示数明显小于1.5 V,则说明该电池已报废.在电压挡选取时,应使用5 V挡,这样可较为准确地读数.在测量时,应使黑表笔接电源负极,红表笔接电源正极.测量完毕后,应将选择开关置于交流500 V挡或“OFF”挡.故选D.
7.解析 (1)小灯泡不亮说明电路中无电流,故在1、2两点接好的情况下,应当选用多用电表的电压挡.
(2)由题意可知,开关处可能断路.
答案 (1)电压
(2)断路
8.C 解析 用湿手插拔电器插头,很容易发生触电事故,故A错误;家庭电路中把多个大功率电器插在同一个插线板上,很可能会使电路中电流过大,从而引起火灾,故B错误;电线裸露在外,容易发生触电事故,所以发现电线裸露后,应立即请专业人员更换电线,故C正确;移动用电设备时为防止发生触电事故,要先断开电源,故D错误.
9.AC 解析 当S接触点2时,表头与R1并联后连接电源和滑动变阻器,多用电表处于测量电阻的挡位,故A正确.当S接触点3时,表头与R1并联后与R3串联,多用电表处于测量电压的挡位,故B错误.测量电阻时,电流从电源正极出发经接线柱B流出,经过待测电阻后,再从接线柱A流入电表,则接线柱A要接红表笔,故C正确,D错误.
10.解析 (1)用多用电表测量该元件的电阻,选用“×100”倍率的欧姆挡测量,发现多用电表指针偏转角度过大,说明电阻较小,因此需选择“×10”倍率的欧姆挡,并在欧姆调零后再进行测量,多用电表的测量结果为70 Ω.
(2)要测量该元件完整的伏安特性,滑动变阻器需用分压式接法,实物图连接如图所示.
本实验中使用多用电表测额定电压为9 V的待测元件两端的电压,多用电表的选择开关应调到直流电压10 V挡.
答案 (1)×10 欧姆调零 70 (2)实物图见解析 直流电压10 V
11.解析 (1)测量阻值约为几十千欧的电阻Rx,应该选择“×1 k”的挡位,然后进行欧姆调零,再进行测量.使用完毕应将选择开关置于“OFF”位置,拔出表笔,故正确的步骤顺序为CABE.欧姆表的示数乘以相应挡位的倍率即为待测电阻的阻值,为30 000 Ω.
(2)使用欧姆挡测电阻,当指针偏角较大时,表明待测电阻较小,应换较小的挡位;反之应换较大的挡位,故A正确.在多用电表选用欧姆挡时,红、黑表笔插在哪个接口其实并不影响测量结果,B错误.用多用电表欧姆挡,只能测孤立电阻,故C正确.用多用电表欧姆挡测电阻时只需在换挡时调零,故D错误.
答案 (1)CABE 30 000 (2)AC
12.解析 (1)多用电表使用前要检查机械零点,并视实际情况进行机械调零;乙图中的手不能接触电阻;实验完毕应将开关置于“OFF”挡或者交流电压最高挡;选择开关应置于“×1”挡,重新欧姆调零再测量.
(2)由于b与电源正极相连,故在测量a、b间电压时,红表笔应接触b.若灯L1短路,灯L2仍会亮,若灯L2短路,灯L1仍会亮,故A、B错误;若cd段断路,测c、d间电压时应有示数,故C错误;若df段断路,会导致测a、b间和d、f间电压时均有示数,而测c、d间电压无示数,故D正确.
答案 (1)见解析 (2)b D
