(共22张PPT)
人教版物理八年级下册
第十章 浮力
汇报人:孙老师
汇报班级:X级X班
第4节 跨学科实践:制作微型密度计

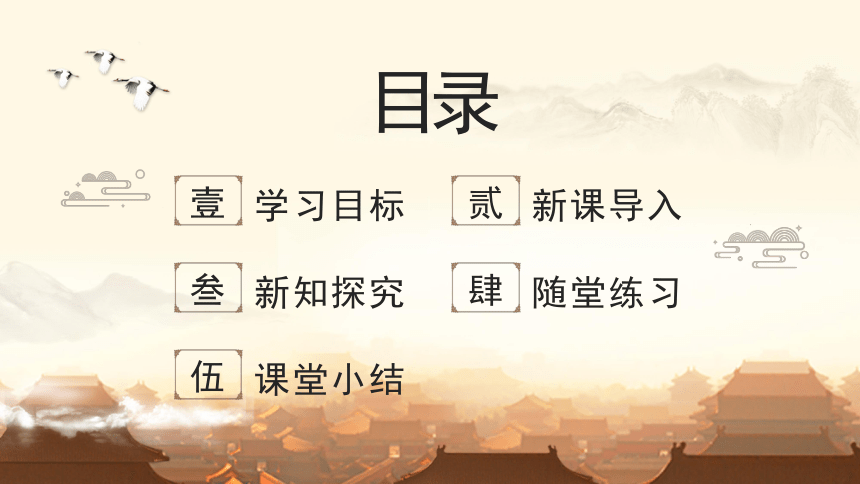

目录
壹
学习目标
贰
新课导入
叁
新知探究
肆
随堂练习
伍
课堂小结
第壹章节
学习目标

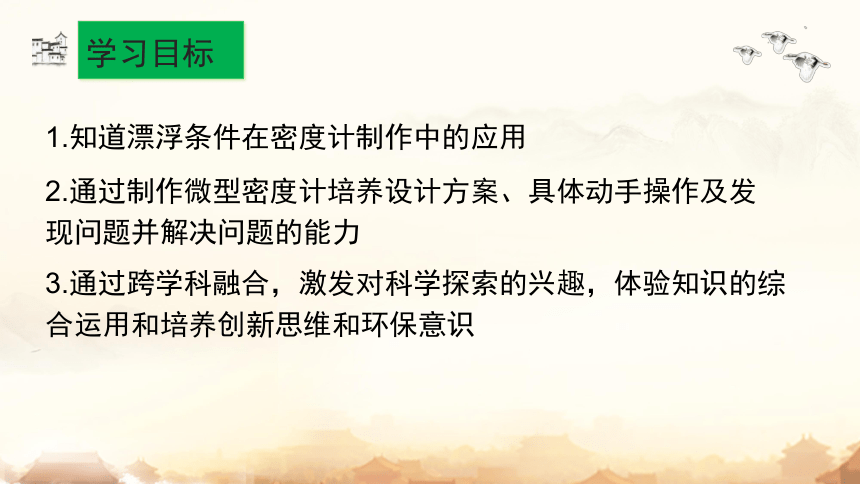

学习目标
3.通过跨学科融合,激发对科学探索的兴趣,体验知识的综合运用和培养创新思维和环保意识
1.知道漂浮条件在密度计制作中的应用
2.通过制作微型密度计培养设计方案、具体动手操作及发现问题并解决问题的能力
第贰章节
新课导入
新课导入

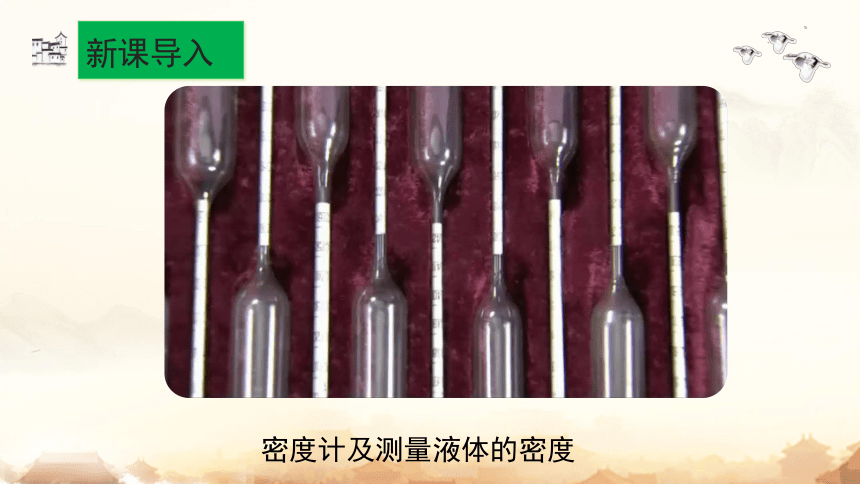

密度计及测量液体的密度
第叁章节
新知探究
新知探究

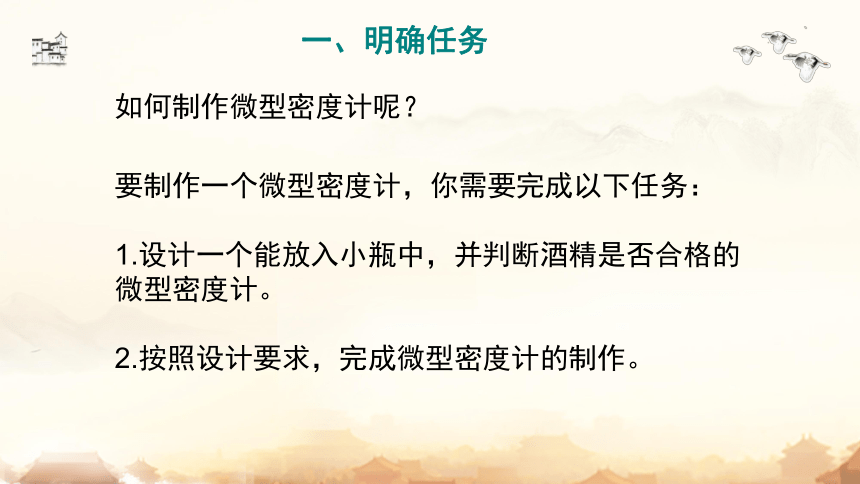

如何制作微型密度计呢?
要制作一个微型密度计,你需要完成以下任务:
1.设计一个能放入小瓶中,并判断酒精是否合格的微型密度计。
2.按照设计要求,完成微型密度计的制作。
一、明确任务
设计的微型密度计应满足哪些要求呢?
二、任务分解
密度计要能够竖直的漂浮在液体中,能通过刻度(或标记)直接读出液体的密度是否合格。做好的密度计放入小瓶后,不能触碰到瓶底,也不能使小瓶中的液体溢出。
另外,为了能判断酒精密度的变化,即密度计放入液体中后有较为明显的位置变化。因此,要设计符合要求的密度计,应该着重考虑两个因素:一个是密度计的质量,另一个是标度杆的直径。
密度计的质量大约为多大?
对于100mL的小瓶酒精来说,若微型密度计测量时排开1~2mL的酒精,一般不会导致酒精溢出。1~2 mL酒精的质量为1g左右,因此我们设计的微型密度计的质量也应为1g左右。
密度计的标度杆的直径如何确定?
消毒酒精的密度为0.86×103~0.88×103 kg/m3是合格的。若密度计漂浮在密度为0.86×103~0.88×103 kg/m3的酒精中,则标度杆上的液面应该是一个范围,在范围内的酒精都是合格的,如图所示。若A、B间的长度过小,不便于观察者分辨。为此,可设定A、B间的长度不少于4 mm。这样,根据圆柱体的体积公式,就可以计算标度杆的横截面积和直径了。通过估算,可以知道标度杆的横截面积约为0.07 cm2,直径约为3 mm。
密度计包含哪些必要的部件?
为了使微型密度计能在酒精中竖直漂浮,需要在标度杆下部增加配重(如绕一些铜丝),但绕铜丝后的标度杆放在酒精中会下沉,因此还要在标度杆上固定一个浮子来增大浮力。这样,微型密度计由标度杆、浮子和配重三部分组成,配重位于最下方,浮子位于上方,如图所示。
材料:小泡沫塑料球、圆珠笔笔芯、细铜丝、红色胶布、刻度尺等。
制作过程:1.用圆珠笔笔芯(直径约为3 mm)作为标度杆,塑料杆中部套一个直径约1.2 cm的泡沫塑料球作为浮子,下端绕有铜丝作为配重,初步做成一个密度计,如图。
三、制作微型密度计
2.把这个密度计漂浮在水中调节配重。改变铜丝的长度,使密度计在水中漂浮时浮子浸没在水中,水面上方露出一截塑料杆。
3.把调好配重的微型密度计放入标准消毒酒精中。待微型密度计静止时,依据液面的位置在标度杆上做一个记号,最后,用4 mm宽的红色胶布中心对着记号贴在塑料杆上,微型密度计就做好了。
展示各小组制作的微型密度计,分享各自的体验和收获。
四、展示交流
请用自制的微型密度计测量这些酒精,判断哪瓶酒精的密度符合消毒酒精的要求,哪瓶密度偏大,哪瓶密度偏小。你的测量结果与老师公布的结论相同吗 请分析产生误差的原因。说说你的体会。
第肆章节
随堂练习
随堂练习
1.小华利用吸管、金属丝、石蜡等材料自制简易密度计。他在密度计上标出了相应的刻度线,如图所示,其中正确的是( )
C
2.小明在制作简易密度计时取一根长度为20cm 的饮料吸管,将一些铜丝塞入吸管的下端作为配重,并用石蜡将吸管的下端封起来。其中配重的作用是________
____________________________________。如图所示,吸管漂浮在水中时,露出水面的长度为 12cm,漂浮在另一液体中时,露出液面的长度为 10 cm,则该液体的密度为________________。(ρ水=1.0×103kg/m3)
降低吸
0.8×103 kg/m3
管的重心,使它能够竖直漂浮在液体中
第伍章节
课堂小结
课堂小结
制作微型密度计
项目提出
设计和制作一个微型密度计
展示交流
1.设计一个能放入小瓶中,并判断酒精是否合格的微型密度计。
2.按照设计要求,完成微型密度计的制作。
1.检验几瓶密度不同的酒精消毒液;
2.进行误差分析;
3.交流谈谈自己的体会。
项目分析
项目实施
1.设计一个微型密度计
2.制作一个微型密度计
人教版物理八年级下册
汇报人:孙老师
汇报班级:X级X班
谢谢观看
