16.2 串、并联电路中电压的规律 教学课件(共35张PPT)初中物理人教版（2024）九年级全一册

(共35张PPT)
初中物理人教版（2024）九年级全一册教学课件
第二节
串、并联电路中
电压的规律
第十六章 电压电阻
新课导入与学习目标
01
本课新课讲解
02
本课例题与练习
03
课后小结
04
目录
CONTENT
New Lesson Introduction and Learning Objectives
PART ONE
新课导入与学习目标
新课导入

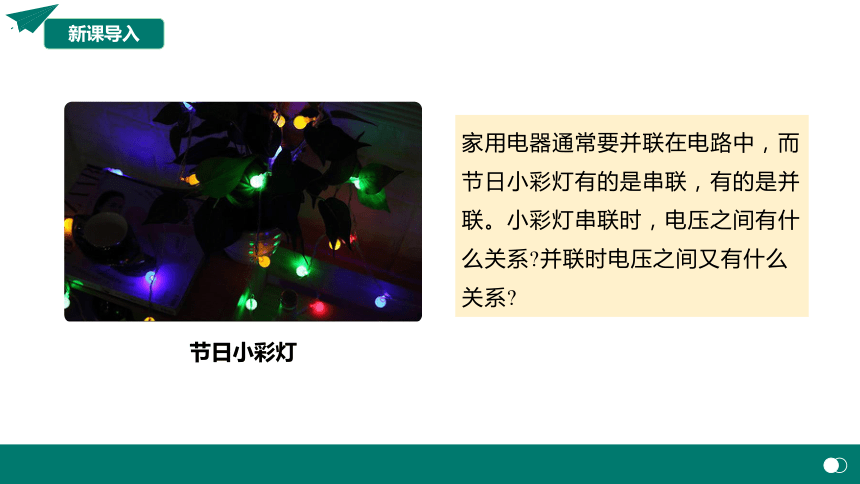

节日小彩灯
家用电器通常要并联在电路中，而节日小彩灯有的是串联，有的是并联。小彩灯串联时，电压之间有什么关系 并联时电压之间又有什么关系
学习目标
1.能正确将电压表接入待测电路，并画出相应的电路图。
2.能正确使用电压表测量串、并联电路中用电器两端的电压。
3.会设计实验，通过实验探究，归纳总结出串、并联电路中电压的规律。
New Lesson Presentation
PART TWO
新课讲解
新课讲解

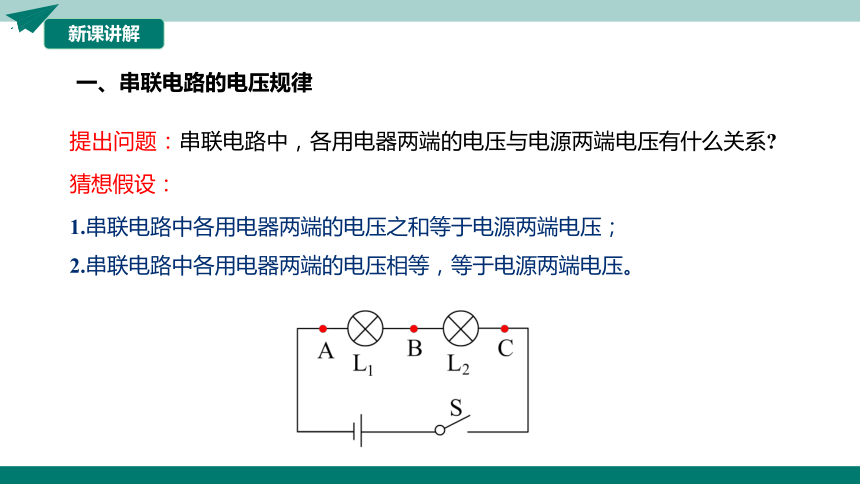

一、串联电路的电压规律
提出问题：串联电路中，各用电器两端的电压与电源两端电压有什么关系
猜想假设：
1.串联电路中各用电器两端的电压之和等于电源两端电压；
2.串联电路中各用电器两端的电压相等，等于电源两端电压。
新课讲解

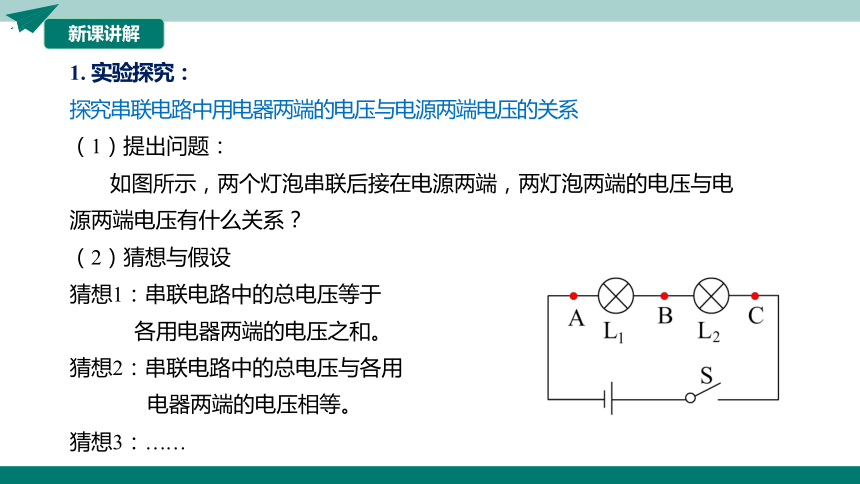

1. 实验探究：
探究串联电路中用电器两端的电压与电源两端电压的关系
（1）提出问题：
如图所示，两个灯泡串联后接在电源两端，两灯泡两端的电压与电
源两端电压有什么关系？
（2）猜想与假设
猜想1：串联电路中的总电压等于
各用电器两端的电压之和。
猜想2：串联电路中的总电压与各用
电器两端的电压相等。
猜想3：……
新课讲解

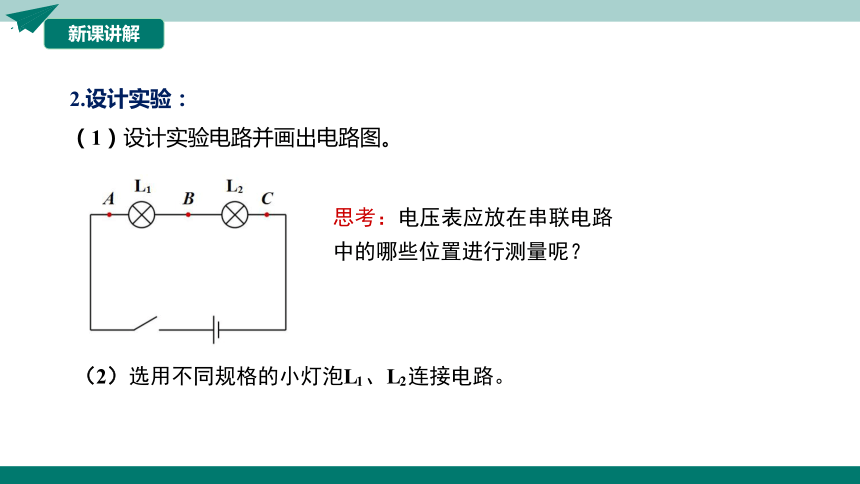

2.设计实验：
（1）设计实验电路并画出电路图。
思考：电压表应放在串联电路
中的哪些位置进行测量呢？
（2）选用不同规格的小灯泡L 、L 连接电路。
1
2
新课讲解

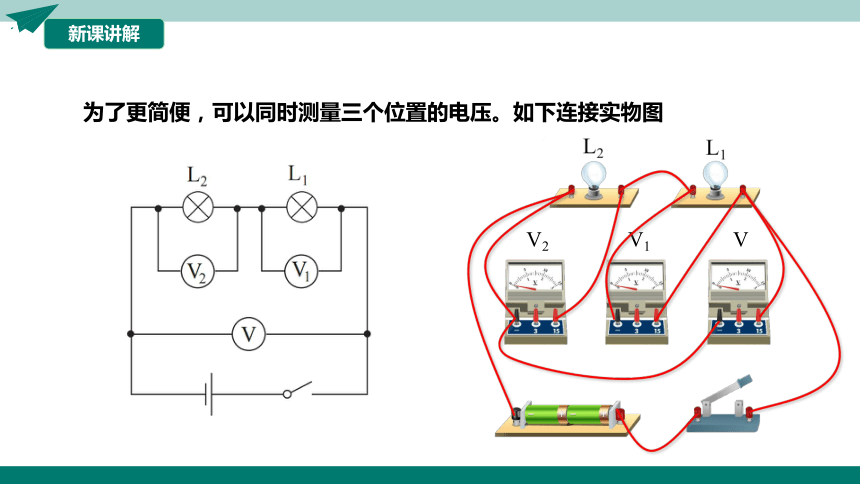

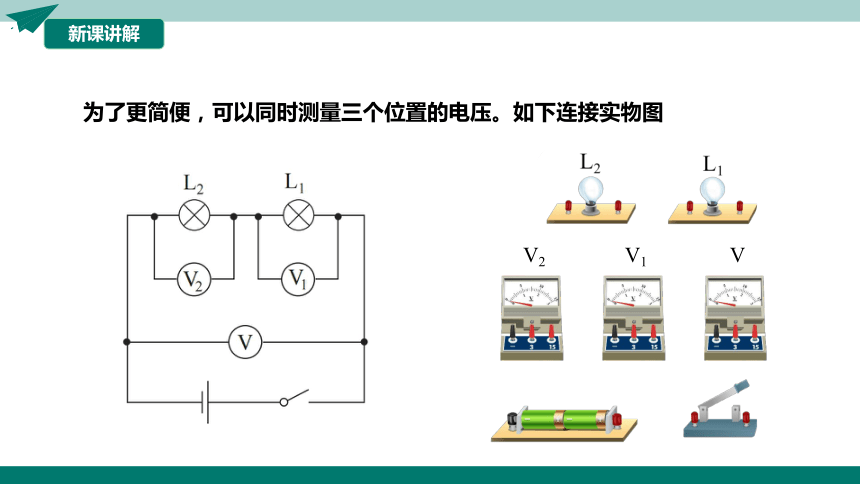

为了更简便，可以同时测量三个位置的电压。如下连接实物图
V2
V1
V
新课讲解
V2
V1
V
为了更简便，可以同时测量三个位置的电压。如下连接实物图
新课讲解

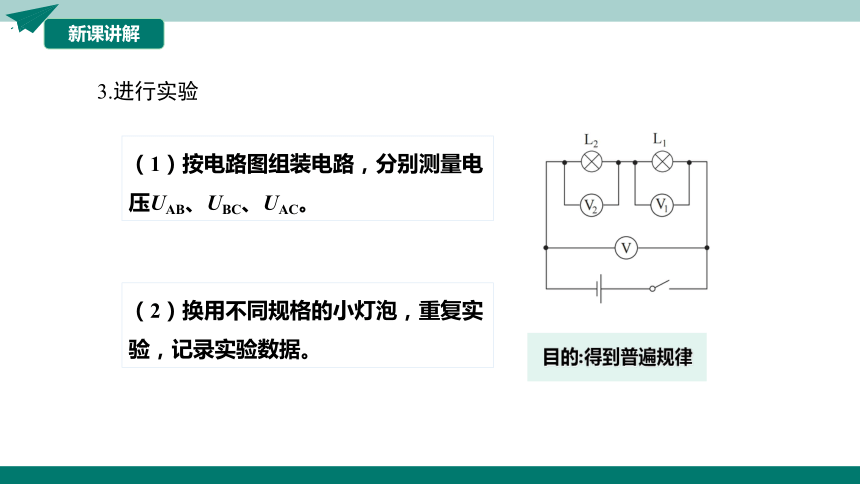

（1）按电路图组装电路，分别测量电压UAB、UBC、UAC。
（2）换用不同规格的小灯泡，重复实验，记录实验数据。
目的:得到普遍规律
3.进行实验
新课讲解
4.实验数据
新课讲解
5.分析论证
串联电路中电源两
端电压等于各用电
器两端电压之和.
通过对实验数据的分析可得出结论：
数学表达式： U=U1+U2
6.交流与评估
①采用不同规格的小灯泡多次测量的目的是使实验结论具有普
遍性，防止偶然性。
②换用不同规格的小灯泡时，各小灯泡两端的电压会发生改变，
但电源两端的电压(总电压）是不变的。
③采用改变电源电压的方法也能达到多次测量的目的。
新课讲解
实验中注意事项
1.检查电压表的指针是否在零刻度线处。
2.连接电路时，开关应断开。
3.电路连接后，先检查电路的正确性，然后进行试触。
4.正确选择电压表的量程，电流要从电压表“+”接线柱
流入，从“-”接线柱流出。
5.每次测量后先断开开关，再拆改电路。
新课讲解
生活中，常常把电池串联起来使用。那么两节电池和一节电池，它们的电压一样吗？如何测量？
电池的串联
分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系
新课讲解
串联电路的总电压等于每个用电器两端电压之和。
UAC = UAB + UBC
【实验结论】
关系式：
新课讲解
二、并联电路的电压规律
提出问题：并联电路中，各支路用电器两端的电压与电源两端电压有什么关系
猜想假设：
1.并联电路各支路用电器两端的电压之和等于电源两端电压；
2.并联电路各支路用电器两端的电压相等，等于电源两端电压。
新课讲解
1. 实验探究：
探究并联电路各支路用电器两端的电压与电源两端电压的关系
（1）提出问题：
如图所示，两个灯泡并联后接在电源两端，各支路用电器两端的电压与
电源两端的电压有什么关系？
（2）猜想与假设
猜想1：并联电路各支路两端的电压之和
等于电源两端的总电压
猜想2：并联电路各支路两端的电压相等，
并等于电源两端的总电压
猜想3：……
新课讲解
为了更简便，可以同时测量三个位置的电压。如下连接实物图
新课讲解
为了更简便，可以同时测量三个位置的电压。如下连接实物图
新课讲解
实验数据
换用不同规格的灯泡重复上述实验，数据记入表格。
实验结论：并联电路中电源两端电压与各支路用电器两端的电压相等。
PART THREE
例题与练习
经典例题
例1.家中两盏照明灯都在工作，其中灯L 很亮，灯L 很暗，
1
2
则此时两盏灯两端的电压关系为（ B ）
A.L1的电压大
B.一样大
C.L2的电压大
D.无法确定
经典例题
例2.如图甲所示的电路中，闭合开关S后，L1两端的电压
U =3.7V， 电 压 表 示 数 如 图 乙 所 示 ， 则 L 两 端 的 电 压
1
2
2.3
6
U =____V，电源电压U=____V。若用干电池作电源，需要
2
__4__节干电池串联。
经典例题
例3.如图所示，闭合开关S后，灯泡L 和L 都发光，
1
2
两电表均有示数。由于某个灯泡发生故障，两灯泡都熄灭，
电流表示数为零，电压表示数比原来还大。以下对电路和
电路故障的分析正确的是（ C ）
A.灯泡L 和L 发光时，两灯并联
1
2
B.电压表测的是灯泡L1两端的电压
C.灯泡熄灭是由于灯泡L2断路
D.灯泡熄灭是由于灯泡L2短路
课堂练习
课堂练习
课堂练习
课堂练习
课堂练习
课堂练习
PART FOUR
课堂小结
课堂小结
电源两端电压等于各用电器两端
电压之和
串联电路
并联电路
表达式：U=U +U +…+U
n
1
2
串、并联电
路中电压的
规律
电源两端电压与各支路用电器两
端电压相等
表达式：U=U =U =…=U
n
1
2
串联电池组的电压等于各节电池的电压之和；
并联电池组的电压与每节电池的电压相等
