15.5 串、并联电路中电流的规律 教学课件(共28张PPT)初中物理人教版（2024）九年级全一册

(共28张PPT)
初中物理人教版（2024）九年级全一册教学课件
第五节
串、并联电路中电流的规律
第十五章 电流和电路
新课导入与学习目标
01
本课新课讲解
02
本课例题与练习
03
课后小结
04
目录
CONTENT
New Lesson Introduction and Learning Objectives
PART ONE
新课导入与学习目标
新课导入

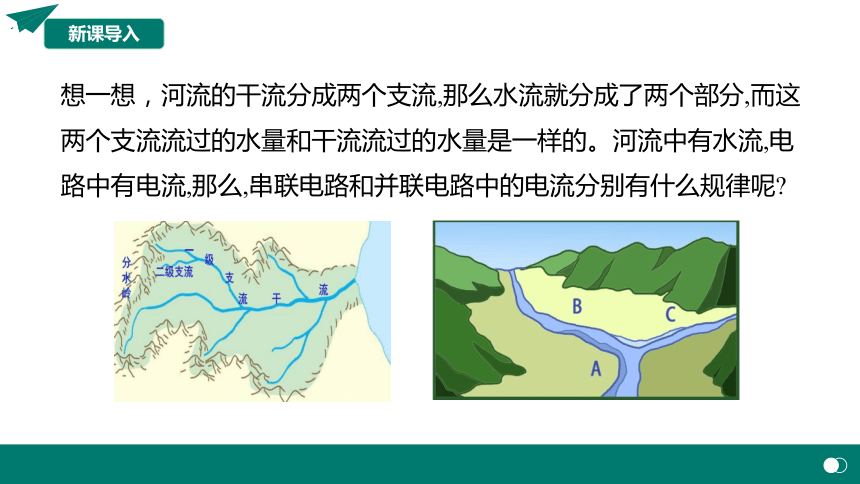

想一想，河流的干流分成两个支流,那么水流就分成了两个部分,而这两个支流流过的水量和干流流过的水量是一样的。河流中有水流,电路中有电流,那么,串联电路和并联电路中的电流分别有什么规律呢
学习目标
1. 会正确使用电流表测量串联电路和并联电路中的电流。
2. 能根据数据归纳出串、并联电路中电流的规律。
3. 会运用串、并联电路中电流规律解决简单的问题。
New Lesson Presentation
PART TWO
新课讲解
新课讲解
一、串联电路的电流规律

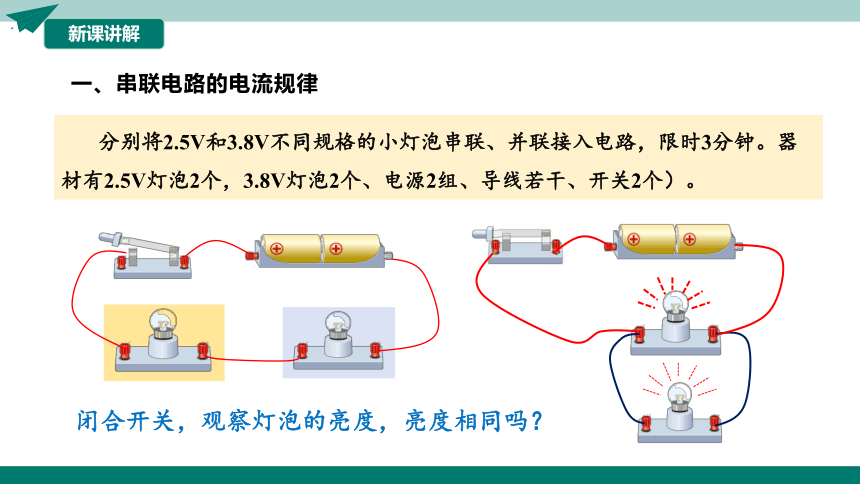

分别将2.5V和3.8V不同规格的小灯泡串联、并联接入电路，限时3分钟。器材有2.5V灯泡2个，3.8V灯泡2个、电源2组、导线若干、开关2个）。
闭合开关，观察灯泡的亮度，亮度相同吗？
新课讲解
电流表接在这个简单电路的不同位置，两次电流表的示数有什么关系？
在简单电路中仅仅改变电流表位置，电流表示数不变，那么有多个用电器时呢？当两个小灯泡串联或并联时，各点的电流是什么关系呢？
相等
新课讲解
一、串联电路电流的规律
实验：串联电路电流的规律

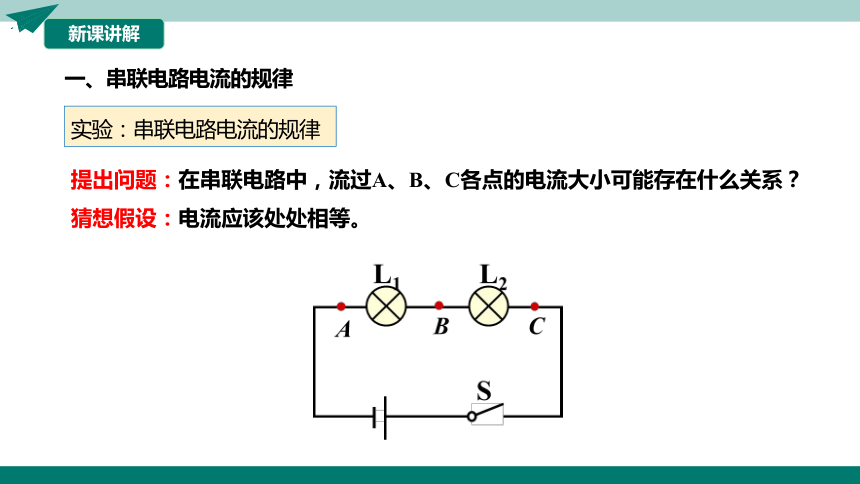

提出问题：在串联电路中，流过A、B、C各点的电流大小可能存在什么关系？
猜想假设：电流应该处处相等。
新课讲解
实验步骤：
①设计实验电路图；②选择规格不同的两个小灯泡按电路图连接电路；③分别把电流表接入图中A、B、C三处，并分别测出A、B、C三点的电流；④把实验结果填写在下面的实验记录中；⑤更换不同规格的小灯泡，进行多次实验。
新课讲解
实验注意事项如下：
（1）连接电路时，开关应断开。
（2）电流表应串联在被测电路中。
（3）应从电源正极（或负极）起按电路图将元件逐个首尾顺次连接起来。
（4）接通电路前必须先用电流表的大量程试触。
（5）读数时要客观、精确，视线与刻度线垂直，读数完毕，断开开关，切断电源，整理好仪器。
（6）为了公正客观，电路中可以测3次，最好是再多选几点多测几次。
新课讲解
1.用几个电流表去测？
2.怎样避免实验结论的偶然性？
3.你能设计出记录数据的表格吗？
用一个电流表分别测A、B、C三点的电流。不同的电流表测量时误差较大，同一处的电流用不同电流表测量结果也可能稍有不同。
为了验证结论的普遍性，可换用不同规格的灯泡多次实验。
交流讨论
新课讲解
实验记录表格如下。
实验结论：串联电路中，电流处处相等。
次数 A点电流IA/A B点电流IB/A C点电流IC/A
1
2
3
新课讲解
二、并联电路电流的规律
提出问题：在并联电路中，流过A、B、C各点的电流大小可能存在什么关系？
猜想假设：C点电流等于A、B点电流之和。
新课讲解
1.用电流表分别测A、B、C三点的电流。
2.换上另外两个规格不同的小灯泡，再次测量各点的电流，看看是否还有同样的关系。
实验记录表格如下。
实验结论：并联电路中，干路电流等于各支路电流之和。
次数 A点电流IA/A B点电流IB/A C点电流IC/A
1
2
3
新课讲解
①在实验过程中，L2突然熄灭，L1亮度不变，电路可能出现的故障是什么，为什么L1亮度不变？。
②闭合开关，观察灯L2发光，L1不发光，交换两灯位置之后，发现灯L1不发光，L2发光，电路可能出现的故障是什么？
③并联电路各支路电流 （一定\不一定）相等，当并联的两个小灯泡 时，支路中的电流相等。
④在同一个电路当中，通过两灯泡的电流相等，则这两个灯泡 。
A.一定是并联
B.一定是串联
C.可能是串联也可能是并联
L2断路；并联电路互不影响。
L1断路。
不一定
规格相同
C
新课讲解
通过对比正确理解串、并联电路中电流的特点：
①串联电路电流的特点：从理论上分析，经过电路中各个部分的电荷不会消失，也不会无根据地增加，所以单位时间内经过串联电路各处的电荷一样多，也就是说串联电路中电流处处相等.
②并联电路电流的特点：电流和水流相似，我们以水流为例，从干渠里流出来的水分支后，由于每一条支路中的水流都是从干渠里流出来的，所以每一条支路中的水流都比干渠里的水流小.同理，在并联电路中，每一条支路中的电流都比干路中的电流小，所以并联电路有分流的特点.
PART THREE
例题与练习
经典例题
例1．如图所示，小阳用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知IA＝0.2 A，则IB＝_______，IC＝_______。
A
B
C
L1
L2
0.2 A
0.2 A
经典例题
例2.有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么（ ）
A.L1中的电流较大
B.L2中的电流较大
C.L1和L2中的电流是相等的
D.由于灯的亮暗不同，故无法比较电流大小
C
经典例题
例3.在探究并联电路中电流关系的活动中，小路连好如图所示的电路后，用电流表测出A、B、C三处的电流分别为IA=1A、IB=0.4A、IC=0.6A，并将数据记录在表格中，下一步应该做的是（ ）
A.整理器材，结束实验
B.分析数据，得出结论
C.换用不同规格的小灯泡，再测出几组电流值
D.改变电流表的量程或换电流表再测几次
C
课堂练习
课堂练习
课堂练习
课堂练习
PART FOUR
课堂小结
课堂小结
串联电路 并联电路
电流规律 电流处处相等 干路电流等于各支路电流之和
表达式 I＝I1＝I2
I＝I1＋I2
