(共29张PPT)
初中物理人教版（2024）九年级全一册教学课件
第一节
电压
第十六章 电压电阻
新课导入与学习目标
01
本课新课讲解
02
本课例题与练习
03
课后小结
04
目录
CONTENT
New Lesson Introduction and Learning Objectives
PART ONE
新课导入与学习目标
新课导入
自然界的现象千奇百怪，无所不有，很多动物也有发电的本领，像电鳐和电鳗，简直可以说是“水中的发电机”。电鳐和电鳗是怎样捕食的？它有什么秘密武器？
学习目标
1.初步认识电压，知道电压的作用及电源是提供电压的装置。
2.知道电压的单位及其换算关系，记住干电池及家庭电路的电压值。
3.认识电压表，了解电压表的用途与符号，会正确使用电压表测量电压。
New Lesson Presentation
PART TWO
新课讲解
新课讲解

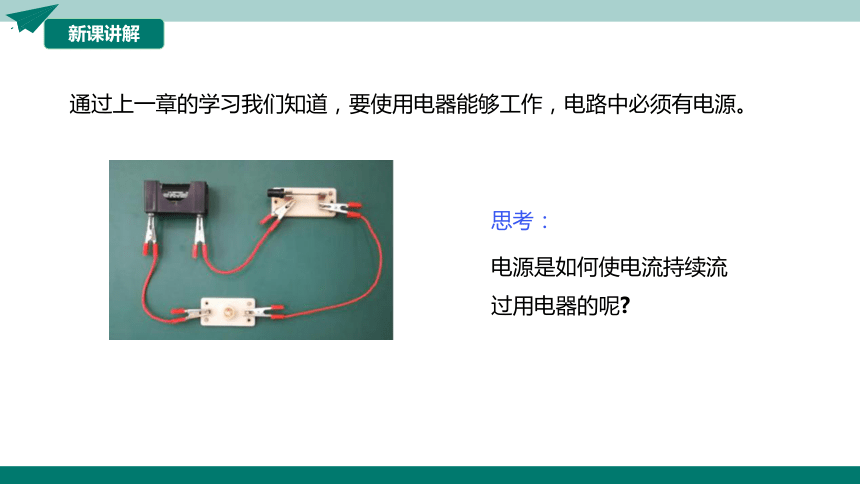

通过上一章的学习我们知道，要使用电器能够工作，电路中必须有电源。
思考：
电源是如何使电流持续流
过用电器的呢
新课讲解
一、电压
水泵把水抽到A中, 使A、B间形成持续的水压,使水定向移动形成水流。
容器A中的水位高于容器B。打开阀门，就会形成由A经过水管流向B的水流。要想让水管中的水连续不断地流动，就必须使容器A中的水位一直高于容器B，即保持A、B之间的水压。
电源提供电压,使电荷定向移动形成电流。
新课讲解
（1）电压：电路中产生电流的原因，电源在电路中的作用就是提供电压，不同的电源在电路两端提供的电压一般不同，电压通常用U表示。
（2）国际单位：伏特（简称“伏”） 符号是V
常用单位：千伏（kV） 毫伏（mV）
换算关系：1kV=1000V 1V=1000mV
（3）表述电压时，不能说是哪一点的电压，应该是“哪一个用电器两端的电压”或“哪两点间的电压”。
新课讲解
（4）常见电压
维持人体生物电流
10-3V
氧化银电池
1.5V
铅蓄电池
2V
家庭电路
220V
无轨电车电源
550~600V
106V
闪电
一节干电池1.5V
手机电池
3.7V
新课讲解
电源之父：伏特
伏特是意大利物理学家。善于思考、喜欢探求、勇于实践
的他在青少年时期就开始了电学实验，他读了很多电学的
书，他的实验超出了当时已知的一切电学知识。1800年
（嘉庆5年）3月20日他宣布发明了伏打电堆（伏打电池），这一神奇
发明，对电学的研究具有划时代的意义，伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。
新课讲解
二、电压的测量
刻度盘
数值单位
指针
调零旋钮
正接线柱
负接线柱
量程为0～3V
量程为0～15V
1.电压表：测量电压的仪器。
2.元件符号：
电压表接入电路前要调零！
新课讲解
①电压表应该怎样跟被测用电器连接？
②电压表的红接线柱(或标有“＋”号的接线柱)应该连接在什么位置？黑接线柱(或标有“－”号的接线柱)应该连接在什么位置？
③什么情况下使用标有“3”字样的接线柱？什么情况下使用标有“15”字样的接线柱？
④电压表有几个量程？每个量程的分度值分别是多少？
⑤电压表和电流表的使用有什么不同？
⑥从说明书中你还看懂了什么？请你和同学们交流一下。
3．阅读电压表使用说明书，类比电流表的使用，学会正确使用电压表。
新课讲解
③根据实际需要选择合适的量程；
④不知道被测电压大小时要选择大量程进行试触。电压表：三个接线柱，两个量程。0～3V，分度值0.1V；0～15V，分度值0.5V。
①电压表应该和被测用电器并联；
②红接线柱(“＋”接线柱)接正极，黑接线柱(“－”接线柱)接负极；
注意：
新课讲解
符号
用途
连接方式
与电源相连
分析电路时
相同点 ⑤电压表与电流的比较
电压表
电流表
①使用前要调零，弄清分度值、量程。
②使用时都要使电流从正接线柱流入，负接线柱流出；
③都要选择合适的量程，使指针稳定后再读数；
④不能估计出电流、电压值时，可用试触法判断选量程。
电流表看成一条导线
电压表可看做断路
绝对不允许不经过用电器直接接在电源两极上
能够直接并联在电源两极上
串联在被测电路中
并联在被测电路两端
测量电路中的电流
测量电路两端的电压
新课讲解
用电压表测量电压
将电压表接在小灯泡两端，接通电路，读取的数据是 ＿＿＿＿ V ；
将电压表接在电 源两端，接通电路，读取的数据是 ＿＿＿＿ V。
实验结果表明： 在只有一个用电器的电路中，用电器两端的电压与电源电压相等。
3
3
新课讲解
小灯泡发光时，电路中一定有电流通过。试试看，电路中先后接入一节和两节电池时小灯泡的亮度一样吗？你看到的现象对我们有什么启示？
实验现象：小灯泡的亮度是不一样的。用一节电池时，灯泡较暗；用两节电池时，灯泡较亮。
结果表明：电路中电流的强弱与电源有关。
PART THREE
例题与练习
经典例题
例1.下列说法中，正确的是（ ）
A. 电路中只要有电压就会有电流
B. 只要电路是通路，导体中就会有电流通过
C. 电压是产生电流的必要条件
D. 电压使导体中的自由电荷移动形成电流
C
经典例题
例2.在○内填上适当的电表，并标出“+”、“-”接线柱
L
A
V
A
V
+
-
+
-
+
-
+
-
经典例题
例3.小明用电流表和电压表测通过灯泡的电流和它两端的
电压，在实验时不慎将两表位置互换了（如图），那么
闭合开关后会发生的现象是（ A ）
A.烧坏电流表
B.烧坏电压表
C.烧坏灯泡
D.灯泡正常发光
课堂练习
课堂练习
课堂练习
课堂练习
课堂练习
PART FOUR
课堂小结
课堂小结
一、电压
电源在电路中的作用就是提供电压
国际单位：伏特
换算关系：1kV=1000V 1V=1000mV
二、电压的测量
元件符号：
三、电压表与电流的比较
感谢观看
