15.4 电流的测量 教学课件(共31张PPT)初中物理人教版（2024）九年级全一册
文档属性
| 名称 | 15.4 电流的测量 教学课件(共31张PPT)初中物理人教版（2024）九年级全一册 |  | |
| 格式 | pptx | ||
| 文件大小 | 8.0MB | ||
| 资源类型 | 教案 | ||
| 版本资源 | 人教版 | ||
| 科目 | 物理 | ||
| 更新时间 | 2025-06-03 15:25:34 | ||
图片预览
文档简介
(共31张PPT)
初中物理人教版（2024）九年级全一册教学课件
第十五章 电流和电路
第四节
电流的测量
新课导入与学习目标
01
本课新课讲解
02
本课例题与练习
03
课后小结
04
目录
CONTENT
New Lesson Introduction and Learning Objectives
PART ONE
新课导入与学习目标

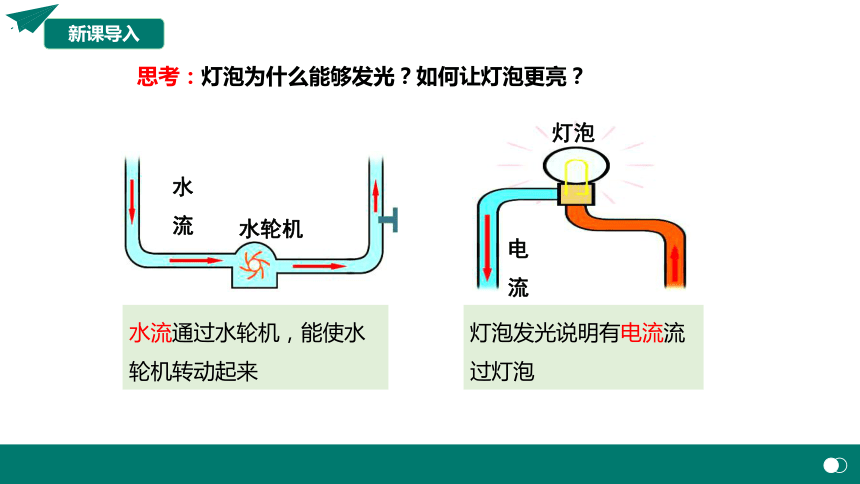

新课导入
水流通过水轮机，能使水轮机转动起来
灯泡发光说明有电流流过灯泡
水轮机
水流
灯泡
电流
思考：灯泡为什么能够发光？如何让灯泡更亮？
学习目标
1.认识电流的大小，知道电流的单位、符号。
2.知道正确使用电流表的规则。
3.能认识电流表的量程，正确读出电流表的示数。
4.会正确使用电流表测量电流。
New Lesson Presentation
PART TWO
新课讲解
新课讲解

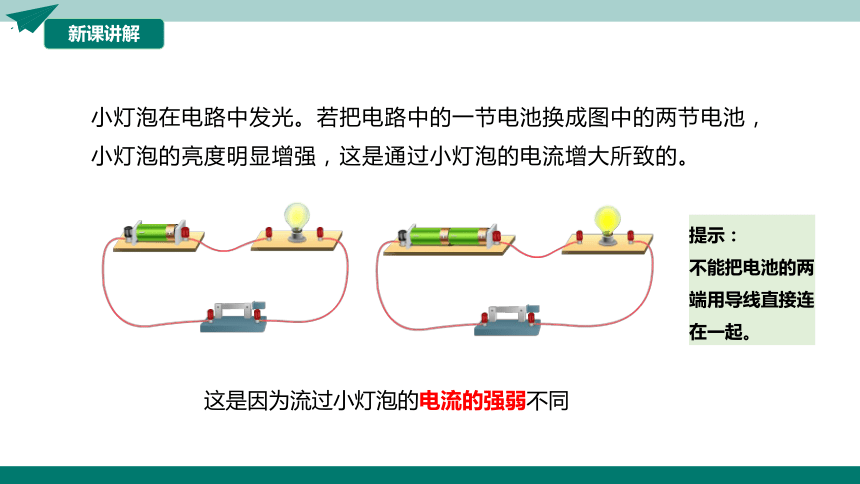

小灯泡在电路中发光。若把电路中的一节电池换成图中的两节电池，小灯泡的亮度明显增强，这是通过小灯泡的电流增大所致的。
提示：
不能把电池的两端用导线直接连在一起。
这是因为流过小灯泡的电流的强弱不同
新课讲解
一、电流的强弱
1.电流 ( I )：表示电流强弱的物理量。
2.电流的单位
①在国际单位制（SI）中：安培，简称安，符号A
②常用单位有毫安（mA）、微安（ μA ）
③单位换算：
1安=1000毫安 1毫安=1000微安
例如，维持电子表液晶显示器的工作，只需几微安的电流。
约2μA
新课讲解

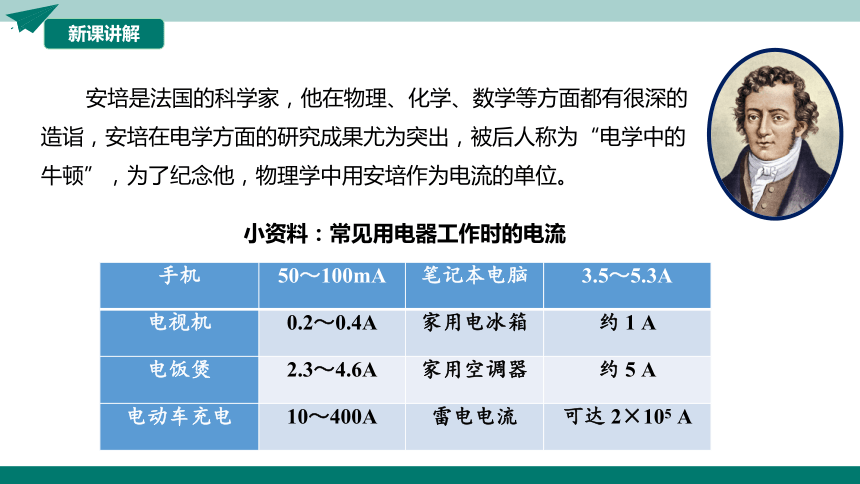

小资料：常见用电器工作时的电流
手机 50～100mA 笔记本电脑 3.5～5.3A
电视机 0.2～0.4A 家用电冰箱 约 1 A
电饭煲 2.3～4.6A 家用空调器 约 5 A
电动车充电 10～400A 雷电电流 可达 2×105 A
安培是法国的科学家，他在物理、化学、数学等方面都有很深的造诣，安培在电学方面的研究成果尤为突出，被后人称为“电学中的牛顿”，为了纪念他，物理学中用安培作为电流的单位。
新课讲解
二、电流的测量
1. 认识电流表
(1)作用：测量电路中电流的仪器。
(2)电路符号：
A
量程：0-0.6A
量程：0-3A
负接线柱
刻度盘
单位
指针
调零螺母
正接线柱
新课讲解

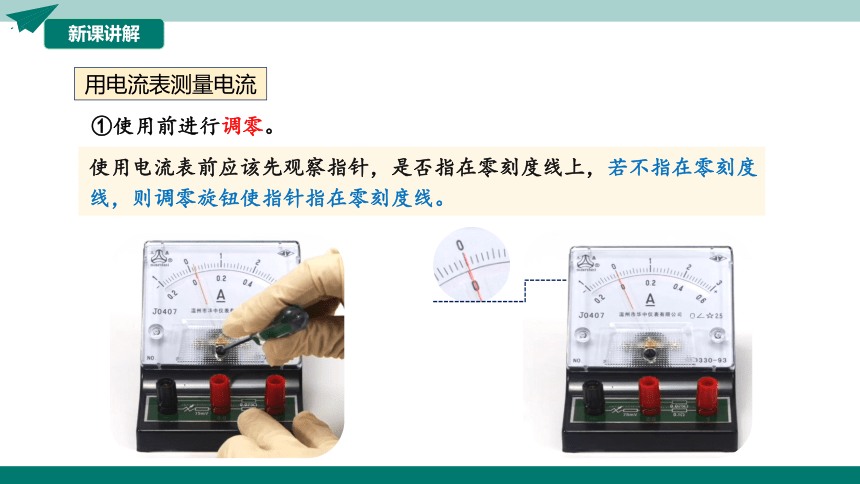

用电流表测量电流
①使用前进行调零。
使用电流表前应该先观察指针，是否指在零刻度线上，若不指在零刻度线，则调零旋钮使指针指在零刻度线。
新课讲解
②电流表相当于导线，必须和被测的用电器串联。
L
A
Ⅰ. 电流表串联在只有一个小灯泡的简单电路中。
新课讲解
Ⅱ. 在有两个小灯泡的串联电路中，电流表串联使用。
L2
L1
A
S
L1
L2
新课讲解
Ⅲ. 在有两个小灯泡的并联电路中，电流表串联使用。
L1
L2
S
A
L1
L2
S
A
L1
L2
S
A
电流表串联在干路或支路中
新课讲解
③电流必须从正接线柱流入，从负接线柱流出。
④不允许把电流表直接连到电源的两极！
“+”
接线柱
L
A
+
－
新课讲解
⑤选择合适的量程。
试触法
选量程
为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先选择较大量程，闭合开关然后迅速断开（叫作“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
新课讲解
练习使用电流表测量电流
1.画出电路图，在图中标出电流表的正负接线柱。
2.完成实物电路图的连接。
3.分别测量出使用不同节数电池时电路中的电流。分别把电流表分别接在小灯泡的左及右端，各测量一次。
A
新课讲解
电流 1节电池 2节电池
a点 b点
A
-
+
a点
b点
记录数据
电流流过灯泡之后强弱不变。
实验数据
PART THREE
例题与练习
经典例题
例1.指出下面电流表试触之后的问题
正负接线柱接反
电流过大
量程过大
经典例题
例2.关于电流表的使用，下列说法中不正确的（ ）
A.使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零
B.电流表要并联在被测电路中
C.当电路中的电流不可预先估计时，要用试触的方法来选定合适的量程
D.绝不允许不经过用电器把电流表直接接到电源的两极上
B
经典例题
例3.某学生使用电流表时，根据电路中的待测电流，应选用0～0.6 A的量程，但误将“-”和“3”两接线柱接入电路。这样做的结果是（ ）
A.指针摆动角度大
B.指针摆动角度小，读数更准确
C.指针摆动角度小，会损坏电表
D.指针摆动角度小，读数不精确
D
课堂练习
课堂练习
课堂练习
课堂练习
课堂练习
课堂练习
PART FOUR
课堂小结
课堂小结
电流的测量
电流的
强弱
①电流I：表示电流强弱的物理量。
②电流的单位
在国际单位制（SI）中：安培，简称安，符号A
常用单位有毫安（mA）、微安（μA）
单位换算：1A=1000mA 1毫安=1000μA
①使用前应调零。
②电流表必须和被测的用电器串联。
③电流必须从电流表的正接线柱流入，从负接线柱流出。
④必须正确选择电流表的量程。
⑤不允许把电流表直接连到电源的两极。
电流的
测量
感谢观看
