—— 第三章 第一节 ——
常见天气系统

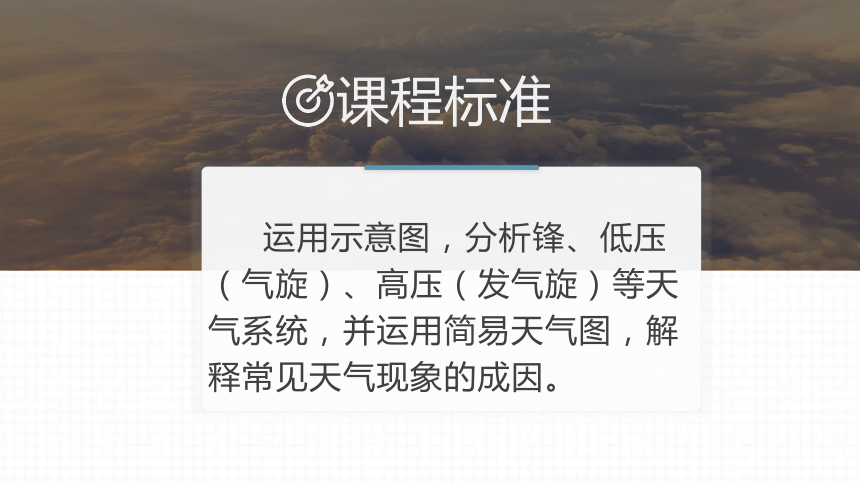

课程标准
运用示意图，分析锋、低压（气旋）、高压（发气旋）等天气系统，并运用简易天气图，解释常见天气现象的成因。
目录
01
锋与天气
02
低气压(气旋)与高气压(反气旋)

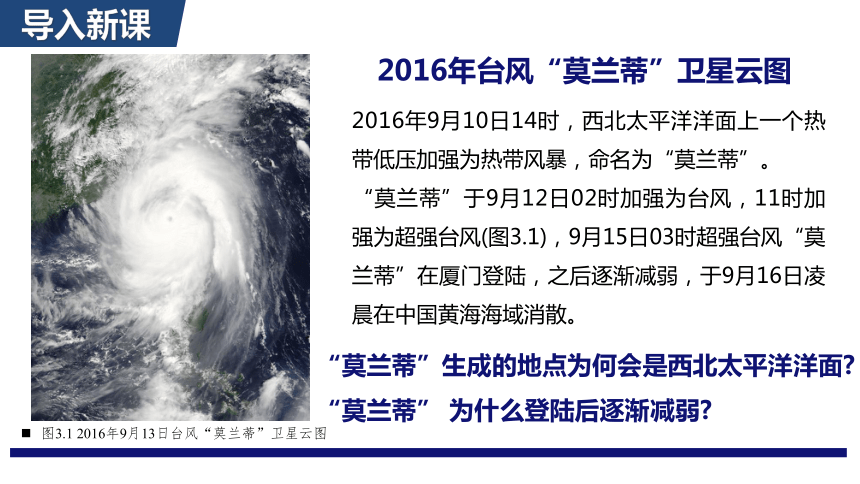

图3.1 2016年9月13日台风“莫兰蒂”卫星云图
2016年9月10日14时，西北太平洋洋面上一个热带低压加强为热带风暴，命名为“莫兰蒂”。
“莫兰蒂”于9月12日02时加强为台风，11时加强为超强台风(图3.1)，9月15日03时超强台风“莫兰蒂”在厦门登陆，之后逐渐减弱，于9月16日凌晨在中国黄海海域消散。
2016年台风“莫兰蒂”卫星云图
导入新课
“莫兰蒂”生成的地点为何会是西北太平洋洋面
“莫兰蒂” 为什么登陆后逐渐减弱

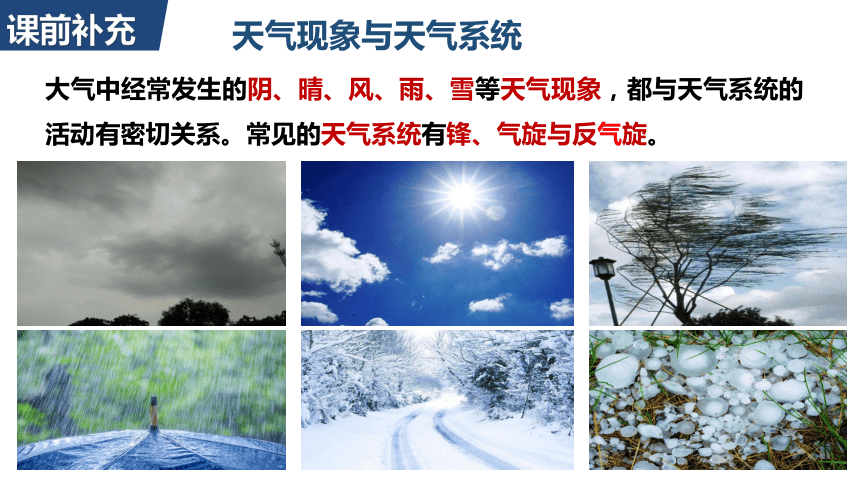

天气现象与天气系统
大气中经常发生的阴、晴、风、雨、雪等天气现象，都与天气系统的活动有密切关系。常见的天气系统有锋、气旋与反气旋。
课前补充
01
锋与天气

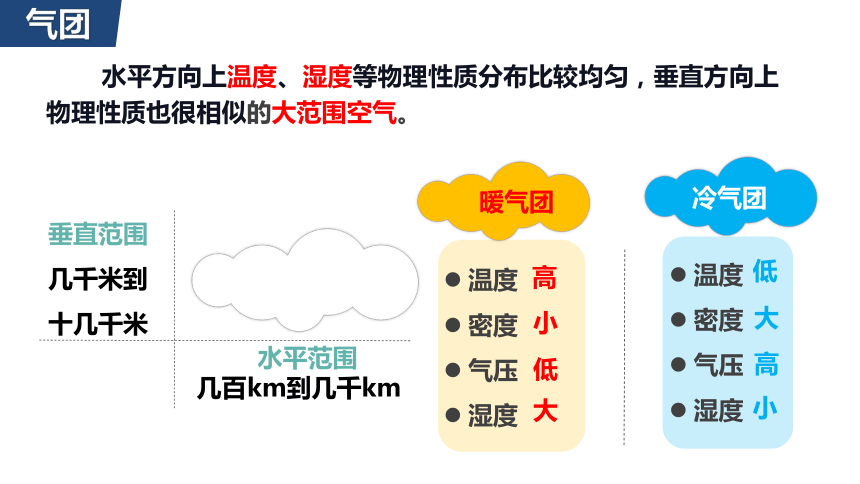

气团
水平方向上温度、湿度等物理性质分布比较均匀，垂直方向上物理性质也很相似的大范围空气。
温度
密度
气压
湿度
温度
密度
气压
湿度
高
小
低
大
低
大
高
小
水平范围
几百km到几千km
垂直范围几千米到十几千米
暖气团
冷气团

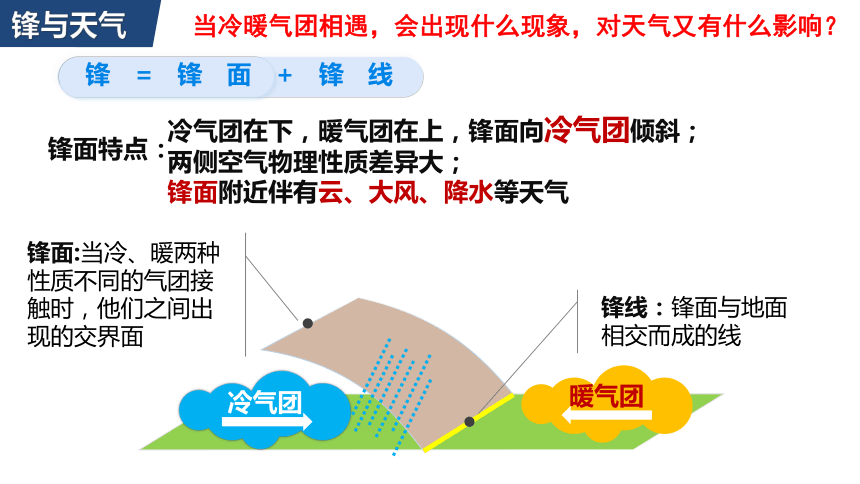

锋面:当冷、暖两种性质不同的气团接触时，他们之间出现的交界面
锋线：锋面与地面相交而成的线
冷气团
锋面特点：
冷气团在下，暖气团在上，锋面向冷气团倾斜；
两侧空气物理性质差异大；
锋面附近伴有云、大风、降水等天气
暖气团
锋与天气
锋=锋面+锋线
当冷暖气团相遇，会出现什么现象，对天气又有什么影响？
自然界中的实际界面

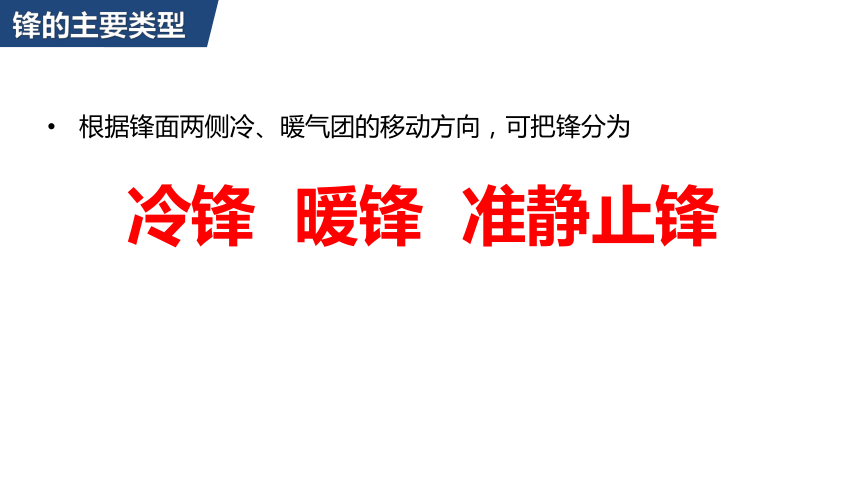

锋的主要类型
根据锋面两侧冷、暖气团的移动方向，可把锋分为
冷锋 暖锋 准静止锋

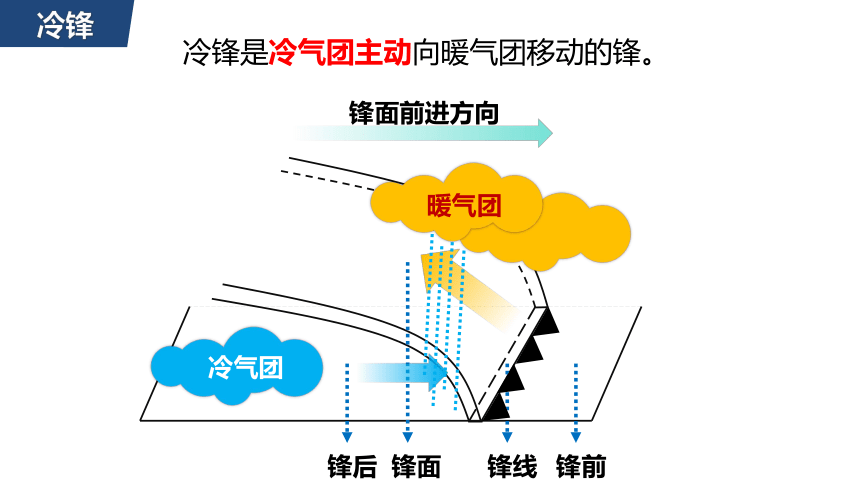

冷锋
冷锋是冷气团主动向暖气团移动的锋。
锋线
锋面
锋后
锋前
锋面前进方向
冷气团
暖气团

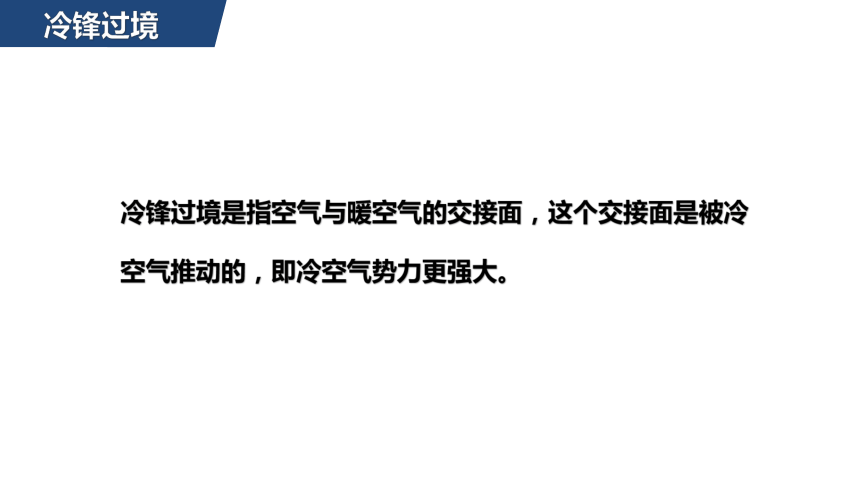

冷锋过境
冷锋过境是指空气与暖空气的交接面，这个交接面是被冷空气推动的，即冷空气势力更强大。
冷锋与天气
过境前 过境时 过境后
天气系统
气温
气压
天气现象
暖气团
冷锋
冷气团
晴朗
大风、阴天、雨雪
转晴
高
低
降低
升高
高
低
气温
气压
前
时间
后
暖
冷
气温
气压
分析冷锋过境前、过境时、过境后的大气状况（气团控制状况、气温、气压、天气现象）
冷锋在我国一年四季都有，尤其在冬半年更常见。
北方
夏季暴雨
北方冬春季
大风或沙尘暴
冬季
寒潮
一场秋雨
一场寒
冷锋与天气
暖锋
暖锋是暖气团主动向冷气团移动的锋
锋线
锋前
锋后
锋面前进方向
冷气团
暖气团
锋面
暖锋与天气
过境前 过境时 过境后
天气系统
气温
气压
天气现象
冷气团
暖锋
暖气团
晴朗
连续性降水
转晴
低
高
升高
降低
低
高
气温
气压
前
时间
后
冷
暖
气温
气压
分析暖锋过境前、过境时、过境后的大气状况（气团控制状况、气温、气压、天气现象）
暖锋与天气
我国东北地区和长江中下游地区暖锋活动较为频繁。
一场春雨一场暖
判断方法：
（1）看箭头：
（2）看锋面符号：
（3）看锋面坡度：
（4）看雨区范围及位置：
暖锋雨区宽，主要在锋前，冷锋雨区窄，大部分在锋后。
冷暖锋的差异及判断技巧
气团前进方向，谁主动就是什么锋
冷锋锋面坡度陡；暖锋锋面坡度缓。
冷气团
暖气团
我也不退
我不后退
符号
准静止锋
准静止锋是是冷、暖气团势均力敌，或遇地形阻挡，移动缓慢或很少移动的锋。
受其影响的区域往往出现持续的阴雨天气。
天山准静止锋
时间：冬、春季节
现象：天山北坡微雪或大雾天气
成因：冷锋进入准噶尔盆地 后天山阻挡
昆明准静止锋
时间：冬季
现象：贵阳天无三日晴
成因：受云贵高原的阻挡，南下冷空气在贵阳与昆明之间停留，与西南暖湿气流相遇形成
华南准静止锋
时间：冬、春多见
现象：清明时节雨纷纷
成因：冷空气南下后势力减弱、南岭阻挡
江淮准静止锋
时间：6月中旬至7月上旬
现象：黄梅时节家家雨
成因：冷暖空气交锋、对峙
我国四大准静止锋
江淮准静止锋
每年夏初(6-7月)，来自海洋上的暖湿气流与大陆上南下的冷空气交锋对峙，在长江中下游和淮河流域形成了江淮准静止锋；它是形成梅雨的重要天气系统
“黄梅时节家家雨”，是梅雨天气的真实写照
2000
1000
0
海拔（米）
西南暖干气团
北方冷湿气团
昆明
贵阳
锋面
昆明准静止锋
四季如春
天无三日晴
暖干
气流
位于云贵高原，主要由南下的冷湿空气和西南暖干气流受云贵高原地形阻滞演变而形成；云层低而薄，易形成连续阴雨天气
多出现于冬季，其间出现日数约占全年1/2；锋区位置多在贵阳与昆明之间，略呈西北——东南走向
我国的古代诗歌中有不少作品蕴含着丰富的地理信息,有些与天气系统有关。据此完成第1~2题。
1.“黑云翻墨未遮山,白雨跳珠乱入船。卷地风来忽吹散,望湖楼下水如天”。此诗中所描述的天气现象与哪种天气系统有关 (　　)　　　　　　　　　
A.冷锋 B.暖锋 C.准静止锋 D.反气旋
2.“黄梅时节家家雨,青草池塘处处蛙。”诗句中所描述的是影响我国东部地区的一种锋,该锋控制下的天气特征是(　　)
A.降水时间短 B.降水强度很大
C.阴雨连绵 D.影响范围很小
A
C
当堂检测
当堂检测
【解析】
1、依题意，该诗句的大意是：夏日的晴空忽然乌云翻腾，大兩倾盆，一会儿又风吹云散，兩过天晴 。应是阵雨天气，多与冷锋有关。故选A.
2、A、准静止锋过境时，由于冷暖气团势均力敌锋面移动慢，所以降水时间较长，故不符合题意；B、准静止锋过境时多为连续性降水，降水强度小，故不符合题意；C、准静止锋过境时常形成连续性降水，故正确。D、准静止锋由于移动慢，往往在某一地区来回徘徊，所以其影响范围较大，故不符合题意；故选C
下图为某同学通过网络获得的某城市未来三天的天气预报(部分)。阅读天气符号图,完成第3~4题。
3.周一时,与该城市在某天气系统中的位置相似的最可能是(　　)　　　　　　　　　　　　　　　
A.甲 B.乙 C.丙 D.丁
当堂检测
A
4.下面各图与该城市三天来气温、气压变化相符的是 (　　)
A.甲 B.乙 C.丙 D.丁
当堂检测
D
当堂检测
【解析】
1、读天气符号图可知，该地周一为降兩天气，周二为多云天气，周三为睛天，气温下降，可以判断从周-到周三，该地经历了一次冷锋天气过程。读天气系统图可知，甲、乙位于冷锋附近，丁、丙位于暖锋附近，故C、D错。而甲地此时位于锋面后面，正经历降雨，而乙地位于锋面前，受单一暖气团控制，天气晴朗，故选A
2、周一该城市正处于冷锋过境时，到周三处于冷锋过境后，气压升高，气温降低。
02
低气压(气旋)与高气压(反气旋)
在等压线分布图上
从高压伸展出来的狭长区域，叫高压脊，好比地形上的山脊
从低压延伸出来的狭长区域，叫低压槽，好比地形上的山谷
高压脊
低压槽
等压线分布图
低气压（气旋）与高气压（反气旋）
低气压、高气压—描述气压分布状况
气旋、反气旋—描述气流运动状况
低气压（气旋）
在等压线分布图上，凡等压线闭合，中心气压低于四周气压的区域，叫作低气压，简称低压。
北半球
单位：hPa
南半球
1025
1020
1015
1025
1020
1015
低压
低压
水平气压梯度力
在水平气压梯度力的作用下，低压的气流由四周向中心流动。
单位：hPa
受地转偏向力影响，低压的气流在北半球向右偏转，按逆时针方向流动；南半球则向左偏转，按顺时针方向流动。
北半球
低压
南半球
低压
1025
1020
1015
1025
1020
1015
水平气压梯度力
风向
东南风
西北风
东北风
西南风
东南风
西北风
东北风
西南风
低气压（气旋）
逆时针辐合
顺时针辐合
低气压（气旋）
我们了解了气旋在水平方向上的运动情况。那么，在竖直方向上，低气压（气旋）又有怎样的特征呢？
低压中心形成上升气流，空气辐合上升（北逆南顺），温度降低，易出现：
阴雨天气
低压中心
1025
1000
975
近地面
高空
北半球气旋 （低气压）
逆时针
台风
根据中心附近最大风力，热带气旋分为不同级别
项目 热带低压 热带风暴 强热带风暴 台风 强台风 超强台风
中心附近最大风力 6-7级 8-9级 10-11级 12-13级 14-15级 16级
及其以上
表3.1 热带气旋的分级
是底层中心附近最大风力达到12级及以上的热带气旋。中国和东亚地区称为台风；在印度洋和大西洋称为飓风。
图示西北太平洋台风移动的主要路径示意图
形成条件：
①洋面条件：洋面温度超过26℃的热带/
副热带海洋
②水汽条件：源源不断的充沛的水汽。
③动力条件：垂直方向上空气强烈辐合上升，水平方向上受地转偏向力作用。
发生季节：多发于夏秋季。
台风
“莫兰蒂” 为什么登陆后逐渐减弱
图示西北太平洋台风移动的主要路径示意图
台风登陆后，失去了海洋水汽和热量供应，空气上升动力减弱，加上陆地摩擦力大，台风逐渐减弱，最终消亡。
台风
在等压线分布图上，凡等压线闭合，中心气压高于四周气压的区域，叫作高气压，简称高压。
北半球
高压
南半球
高压
1015
1020
1025
1015
1020
1025
单位：hPa
高气压（反气旋）
在水平气压梯度力的作用下，高压气流由中心向四周流动。
水平气压梯度力
受地转偏向力影响，高压的气流在北半球向右偏转，按逆时针方向流动；南半球则向左偏转，按顺时针方向流动。
高压
高压
1015
1020
1025
1015
1020
1025
东南风
西北风
东北风
西南风
东南风
西北风
东北风
西南风
北半球
南半球
单位：hPa
水平气压梯度力
风向
高气压（反气旋）
逆时针辐散
顺时针辐散
高气压（反气旋）
高压中心形成下沉气流，空气辐散下沉（北顺南逆），温度升高，水汽不易凝结
天气晴朗
北半球反气旋 （高气压）
1015
1020
1025
近地面
高空
反气旋天气
夏季，高压控制的地区，天气炎热干燥；冬季，高压控制的地区，天气寒冷干燥。
伏旱（长江中下游地区）
冬季寒潮
左右手定则
低压
高压
低压
高压
①北半球气旋、反气旋用右手表示
②南半球气旋、反气旋用左手表示
左右手半握，大拇指指向往上往下表示气流的垂直运动方向，四指指向表示水平气流呈顺时针或者逆时针方向辐合或辐散。
小结
低气压(气旋) 高气压(反气旋)
图示 以北半球为例
中心气压 低压中心 高压中心
气流运动
天气状况
天气实例 台风（飓风） 蒙古-西伯利亚高压、夏季长江流域伏旱、我国北方秋高气爽
读天气系统示意图（右图），完成下列1-3题。
1．从该天气系统所处半球和气压分布看，它属(　　 )
A．北半球，高气压 B．北半球，低气压
C．南半球，高气压 D．南半球，低气压
2．若该天气系统控制我国大部分地区，
我国的天气为( )
A．伏旱天气 B．梅雨天气
C．出现台风 D．寒冷天气
3．当该天气系统位于上海正东方向海面时，上海市吹(　 )
A．东北风 B．西北风 C．东南风 D．西南风
当堂检测
A
D
C
当堂检测
【解析】
1、读天气系统示意图，图示为高压中心，水平方向上气流顺时针由中心流向四周，位于北半球。故选：A
2、A、伏旱天气是7月下旬-8月上旬长江流域受高压系统控制形成的天气特征，故不符合题意：B、梅兩天气是6月下旬-7月上旬长江流域受江淮准静止锋影响形成的天气特征，故不符合题意；C、台风是每年夏秋季节受气旋影响形成的天气，故不符合题意；D、冬季，我国大部分地区受冷高压的影响，形成寒冷天气，故正确
3、由题中图可以看出，该天气系统是反气旋，若位于上海正东方向海面时，根据地转偏向力，上海市吹东南风．故选：C.
锋面气旋
近地面气旋一般与锋面联系在一起，形成锋面气旋。它主要活动在中高纬度，更多见于温带地区，因而也称温带气旋。
低
低压槽线上两侧气流 辐合 ，易形成锋面。
低压槽
Ａ
Ｂ
Ｃ
Ｄ
高
高压脊线上两侧气流辐散，不易形成锋面。
高压脊
Ａ
Ｄ
Ｃ
Ｂ
锋面气旋
南北半球锋面气旋形成原理
1025
1020
1015
低压
低压槽
1025
1020
1015
低压
低压槽
赤道
N
S
水平气压梯度力
风向
锋面气旋分布规律
无论是南半球还是北半球
低压中心左侧(以西)是冷锋
低压中心右侧(以东)是暖锋
冷气团
暖气团
暖气团
冷气团
①锋面位置：
②气团性质：
锋面出现在低压槽
纬度高的为冷气团
纬度低的为暖气团
锋面气旋
南北半球锋面气旋雨区示意
1025
1020
1015
低压
低压槽
1025
1020
1015
低压
低压槽
赤道
N
S
水平气压梯度力
风向
锋面气旋雨区分布规律
冷气团一侧降水(北半球锋面北侧，南半球锋面南侧)
暖气团一侧晴朗(北半球锋面南侧，南半球锋面北侧)
冷气团
冷气团
暖气团
暖气团
活动探究
判断锋面气旋方法
1.找出低压槽
2.画出低压槽两侧的风向（或判断出气旋的气流运动方向）
3.判断锋线附近冷暖气团情况
一般情况下，北半球锋线以北为冷气团、以南为暖气团
4.看气团的运动方向，判断冷暖锋。
冷气团
暖气团
暖气团
冷气团
冷锋
暖锋
西冷冬暖
5、绘制出雨区的位置
下图为某半球中纬度的锋面气旋。完成下面1-2题。
1．此时控制LX、LY两个雨带的天气系统分别是（ ）
A．北半球暖锋 北半球冷锋 B．北半球冷锋 北半球暖锋
C．南半球暖锋 南半球冷锋 D．南半球冷锋 南半球暖锋
当堂检测
B
下图为某半球中纬度的锋面气旋。完成下面1-2题。
2．12小时后该天气系统中心L移动至B地东部，则B地部分气象要素变化示意图正确的是（ ）
A．①②③ B．①②④ C．②③④ D．①③④
当堂检测
B
当堂检测
【解析】
1．图示为锋面气旋，图中水平方向气流呈逆时针方向辐合，为北半球，南半球气旋水平方向气流呈顺时针方向辐合，CD错误；锋面气旋中，气旋东侧LY形成的是暖锋，气旋西侧LX形成的是冷锋，B正确，A错误。故选B。
2．12小时后该天气系统中心L移动至B地东部，说明在此期间B地从低压中心的东部位置变为低压中心西部，B地气压先降低后升高，④正确；B地从暖锋前移动至冷锋后，气温先升高后降低，③错误；降水先增多后减少，云量也是先增多后减少，②、①正确，故B正确，ACD错误。故选B。
