中小学教育资源及组卷应用平台

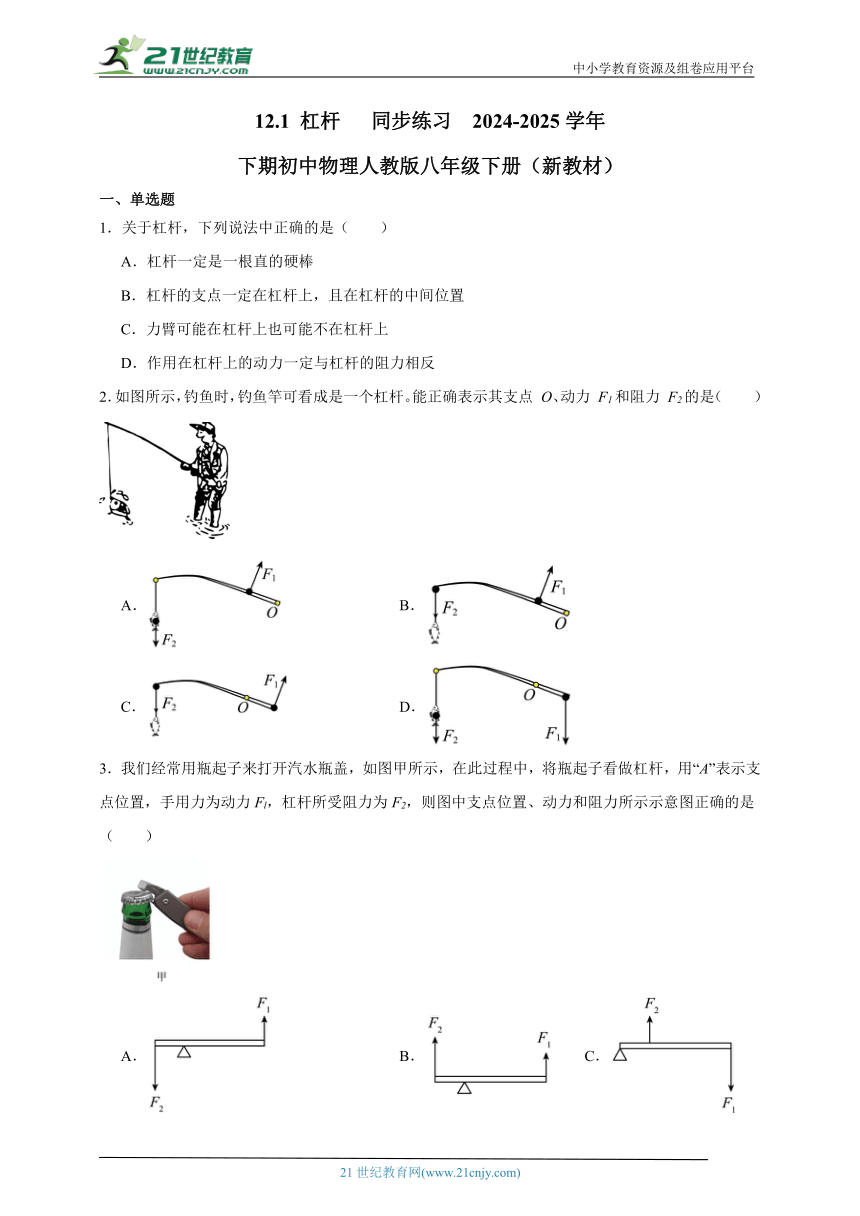

12.1 杠杆 同步练习 2024-2025学年
下期初中物理人教版八年级下册（新教材）
一、单选题
1．关于杠杆，下列说法中正确的是（ ）
A．杠杆一定是一根直的硬棒
B．杠杆的支点一定在杠杆上，且在杠杆的中间位置
C．力臂可能在杠杆上也可能不在杠杆上
D．作用在杠杆上的动力一定与杠杆的阻力相反
2．如图所示，钓鱼时，钓鱼竿可看成是一个杠杆。能正确表示其支点 O、动力 F1和阻力 F2的是（ ）
A． B．
C． D．
3．我们经常用瓶起子来打开汽水瓶盖，如图甲所示，在此过程中，将瓶起子看做杠杆，用“A”表示支点位置，手用力为动力Fl，杠杆所受阻力为F2，则图中支点位置、动力和阻力所示示意图正确的是（ ）
A． B． C． D．

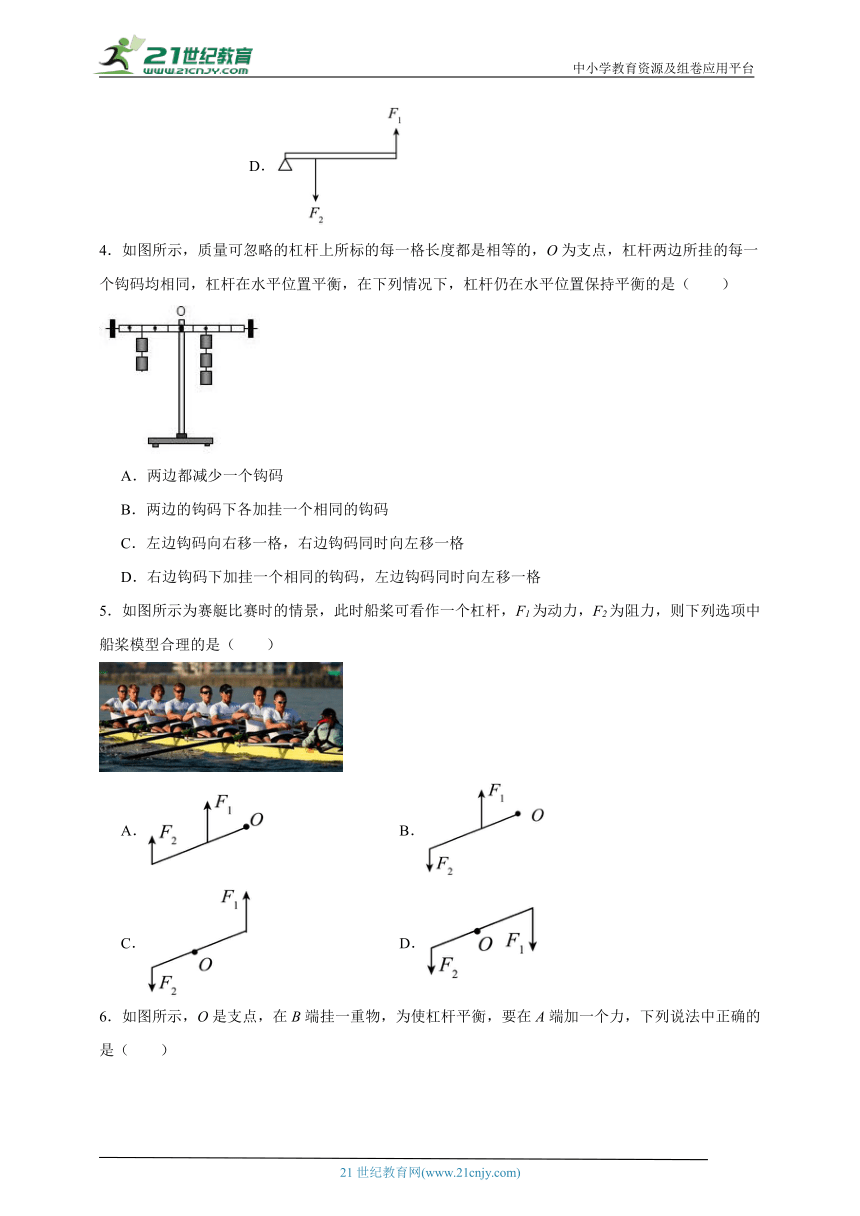

4．如图所示，质量可忽略的杠杆上所标的每一格长度都是相等的，O为支点，杠杆两边所挂的每一个钩码均相同，杠杆在水平位置平衡，在下列情况下，杠杆仍在水平位置保持平衡的是（ ）
A．两边都减少一个钩码
B．两边的钩码下各加挂一个相同的钩码
C．左边钩码向右移一格，右边钩码同时向左移一格
D．右边钩码下加挂一个相同的钩码，左边钩码同时向左移一格
5．如图所示为赛艇比赛时的情景，此时船桨可看作一个杠杆，F1为动力，F2为阻力，则下列选项中船桨模型合理的是（ ）
A． B．
C． D．

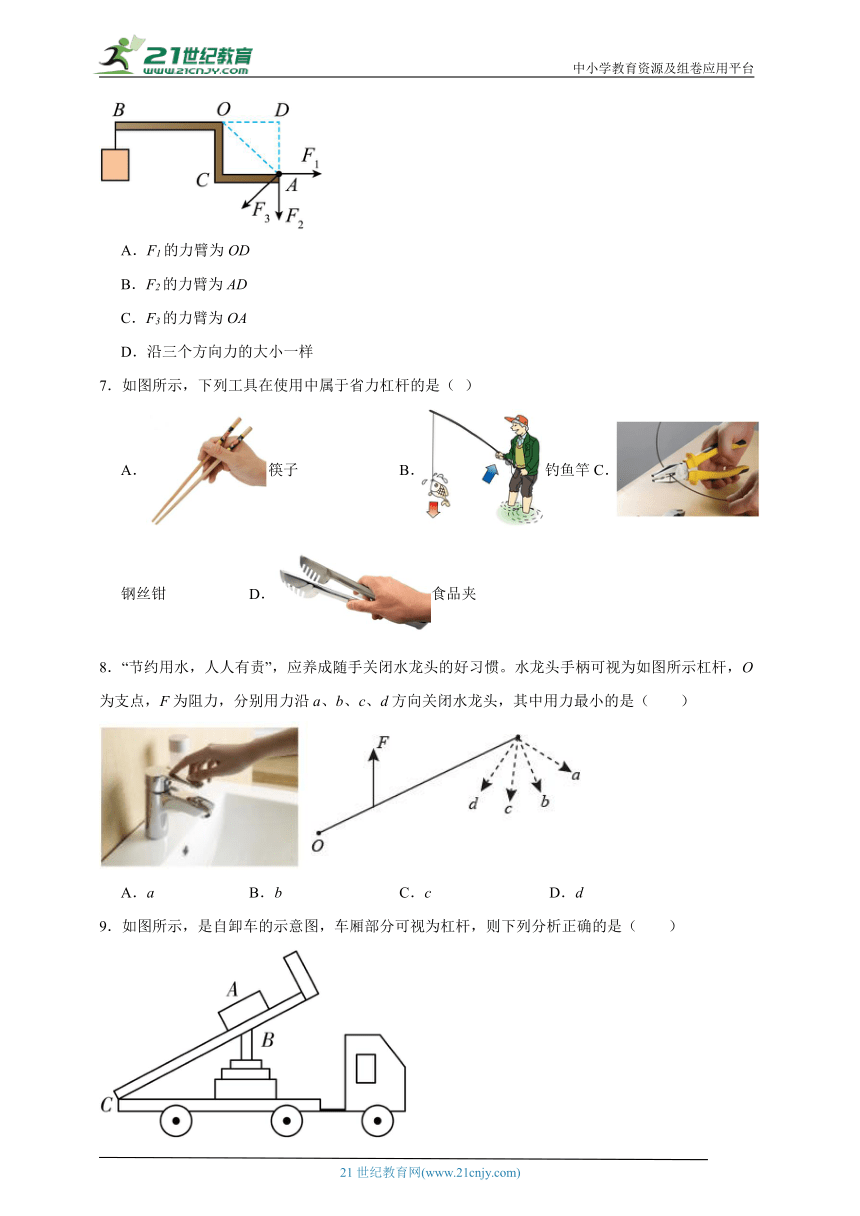

6．如图所示，O是支点，在B端挂一重物，为使杠杆平衡，要在A端加一个力，下列说法中正确的是（ ）
A．F1的力臂为OD
B．F2的力臂为AD
C．F3的力臂为OA
D．沿三个方向力的大小一样
7．如图所示，下列工具在使用中属于省力杠杆的是（ ）
A．筷子 B．钓鱼竿C．钢丝钳 D．食品夹
8．“节约用水，人人有责”，应养成随手关闭水龙头的好习惯。水龙头手柄可视为如图所示杠杆，O为支点，F为阻力，分别用力沿a、b、c、d方向关闭水龙头，其中用力最小的是（ ）
A．a B．b C．c D．d
9．如图所示，是自卸车的示意图，车厢部分可视为杠杆，则下列分析正确的是（ ）
A．C点是支点，液压杆施的力是动力，货物重力是阻力
B．B点是支点，物体A放在车厢前部可省力
C．C点是支点，物体A放在车厢后部可省力
D．B点是支点，物体A放在车厢前部要费力
10．悬挂重物G的轻质杠杆，在力的作用下倾斜静止在如图所示的位置。若力施加在A点，最小的力为FA；若力施加在B点或C点，最小的力分别为FB、FC，且AB=BO=OC．下列判断正确的是（ ）
A．FC＜G B．FB=G C．FA＞G D．FB＞FC
二、填空题
11．杠杆在我国古代就有许多巧妙应用护城河上安装的吊桥就是一个杠杆，如图所示，它的支点是 点，动力作用点是 点，阻力是 。
12．如图所示，轻质杠杆可绕点转动，，。点处挂一个重力为的物体，点处施加一个竖直向上的力，杠杆在水平位置平衡，则阻力大小为 N，动力大小为 N。（取）
13．在探究杠杆平衡条件的实验中杠杆，先调节 使杠杆在水平位置平衡，然后在杠杆的右边A处挂4个质量均为50g的砝码，如图所示，要使杠杆在水平位置平衡，应在杠杆左边的B处竖直向下用 N的力来拉。

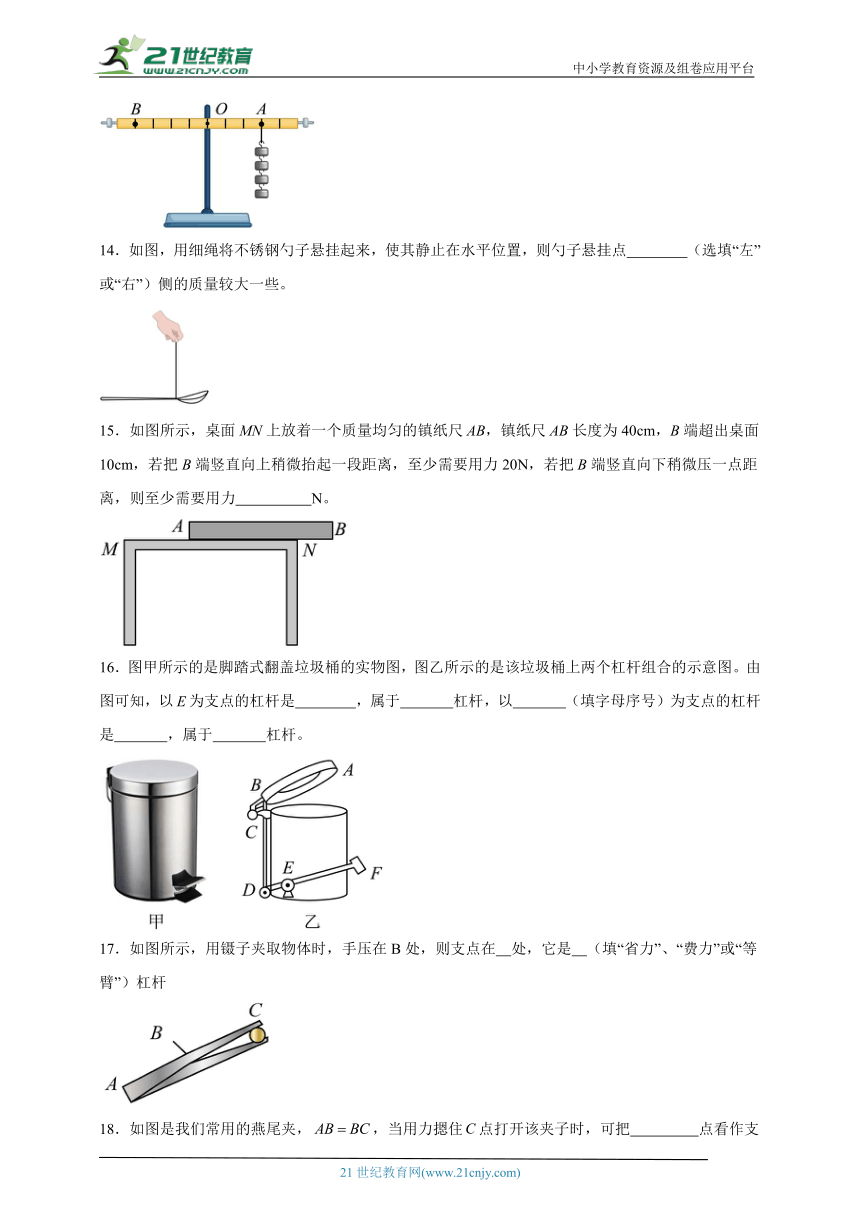

14．如图，用细绳将不锈钢勺子悬挂起来，使其静止在水平位置，则勺子悬挂点 （选填“左”或“右”）侧的质量较大一些。
15．如图所示，桌面MN上放着一个质量均匀的镇纸尺AB，镇纸尺AB长度为40cm，B端超出桌面10cm，若把B端竖直向上稍微抬起一段距离，至少需要用力20N，若把B端竖直向下稍微压一点距离，则至少需要用力 N。
16．图甲所示的是脚踏式翻盖垃圾桶的实物图，图乙所示的是该垃圾桶上两个杠杆组合的示意图。由图可知，以为支点的杠杆是 ，属于 杠杆，以 （填字母序号）为支点的杠杆是 ，属于 杠杆。
17．如图所示，用镊子夹取物体时，手压在B处，则支点在 处，它是 （填“省力”、“费力”或“等臂”）杠杆
18．如图是我们常用的燕尾夹，，当用力摁住点打开该夹子时，可把 点看作支点，此时夹子可近似看作 （填“省力”“费力”或“等臂”）杠杆。
三、作图题
19．如图所示，要用最小动力F搬动石块，画出F的示意图。
四、实验题
20．某同学利用若干个质量为50g的钩码和弹簧测力计探究杠杆的平衡条件。
（1）调节平衡螺母，使杠杆在不挂钩码时，保持水平并 ，达到平衡状态，如图所示。
（2）在杠杆左侧15cm刻度线处挂上4个钩码，在杠杆右侧挂上6个钩码，移动右侧钩码到 cm刻度线处使杠杆重新在水平位置平衡。这时动力或阻力是 （填“钩码受到的重力”“钩码对杠杆的拉力”或“杠杆对钩码的拉力”）。
（3）保持杠杆左侧钩码的数量和位置不变，取下右侧钩码，改用弹簧测力计拉杠杆使杠杆在水平位置平衡，当弹簧测力计的示数为3N时，该拉力的作用点可能在杠杆 （填序号）刻度线处。
①左侧10cm ②右侧5cm ③右侧15cm
五、计算题
21．图是使用自行车手闸刹车时的情景，图是关于该手闸使用时杠杆的示意图，当图中手对车闸的作用力时。求：刹车拉线受到拉力F2的大小为多少
参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 C B D D D C C B C A
1．C
A．杠杆可以是直棒，也可以是弯曲的，但杠杆一定是硬棒，故A错误；
B．杠杆绕着转动的点叫支点，支点一定在杠杆上，可以在杠杆上的任何位置，故B错误；
C．力臂不一定是杠杆的长度，力臂可能在杠杆上也可能不在杠杆上，故C正确；
D．当支点位于一侧时，动力和阻力的方向相反，当支点位于中间时，动力和阻力方向相同，故D错误。
故选C。
2．B
A．杠杆平衡问题中所研究的动力和阻力都是作用在杠杆上的，阻力是杠杆受到的拉力而不是鱼的重力，故A错误；
B．后手作为支点，动力F1作用在前手位置，阻力F2作用在杆上，故B正确；
CD．钓鱼时，前手悬空，很难作为支点保持不动，故支点在后手，故CD错误；
故选D。
3．D
由图可知起子和瓶盖顶端的接触点为支点A，手在起子末端施加竖直向上的动力，用F1表示，瓶盖边缘和起子的接触点是阻力作用点，阻力方向竖直向下，用F2表示，抽象出来的杠杠模型如图所示：
故ABC错误，D正确。
故选D。
4．D
根据杠杆平衡条件解题：设一个钩码重为G，杠杆上一格长度为l。
A．都减少一个钩码
不平衡，不符合题意；
B．都增加一个钩码
不平衡，不符合题意；
C．左边钩码向右移一格，右边钩码同时向左移一格
不平衡，不符合题意；
D．右边钩码下加挂一个相同的钩码，左边钩码同时向左移一格
平衡，符合题意。
故选D。
5．D
如题图所示，船桨与船的接触点为支点O，手与桨上端的接触点为动力作用点，水与桨下端接触点为阻力作用点，手给桨一个向下的作用力，桨抬起，水给桨下端一个阻力，故ABC不符合题意，D符合题意。
故选D。
6．C
ABC．由图可知，A为动力作用点，O为支点，F1的力臂为OC，F2的力臂为OD，F3的力臂为OA，故AB错误，C正确；
D．在阻力和阻力臂一定时，动力和动力臂成反比，由图可知，因为A为动力作用点，O为支点，故OA为最长的动力臂，因此在A点施力，当施力的方向与OA垂直时最省力，即与OA连线垂直的方向F3最小，故D错误。
故选C。
7．C
A、筷子使用时，动力臂小于阻力臂是费力杠杆，故A不符合题意；
B、钓鱼竿使用时，动力臂小于阻力臂是费力杠杆，故B不符合题意；
C、钢丝钳翦断钢丝时，动力臂大于阻力臂是省力杠杆，故C符合题意；
D、食品夹使用时，动力臂小于阻力臂是费力杠杆，故D不符合题意；
故选C．
8．B
根据杠杆平衡的条件，阻力和阻力臂不变，动力的力臂最大时，动力最小，所以用力沿b方向关闭水龙头时，动力臂最大，用力最小，故ACD不符合题意，B符合题意。
故选B。
9．C
A．由图可知车厢绕着点C转动，所以C点为支点，液压杆施的力是动力，货物对杠杆的压力是阻力，不能说重力是阻力，故A错误；
BCD．C为支点，当物体A放在车厢的后部时，动力臂大于阻力臂，省力；物体A放在车厢前部时，动力臂小于阻力臂，费力。故BD错误，C正确。
故选C。
10．A
分别在图中作出力施加在A点、B点和C点的最小力FA、FB和FC，如图所示：
当最小力为FA时，动力臂为OA，阻力臂为OB’，动力臂大于阻力臂，故动力小于阻力，即FA故选A。
11． B A 吊桥的重力
[1][2][3]用手拉绕过定滑轮的绳子时，吊桥可以绕固定点B点转动，此时的吊桥可以看成是一个省力杠杆，固定点B点支点，吊桥的重力是阻力，吊桥的重心是阻力作用点，人的拉力是动力，A点是动力作用点。
12． 20 30
[1]物体G对杠杆A点的拉力阻碍了杠杆的转动，所以该拉力为阻力，其大小等于物体G的重力，已知物体G的重力20N，所以阻力大小
[2]由杠杆平衡条件F1L1=F2L2可得F×0.2m=G×0.3m
则有
得F=30N。
13． 平衡螺母 1.5
[1]在探究杠杆平衡条件时，应先调节平衡螺母使杠杆在水平位置平衡，便于测量力臂。
[2]4个砝码的重力
根据杠杆的平衡条件，B处应用的拉力
14．右
如图所示，用细绳将不锈钢勺子悬挂起来，使其静止在水平位置，则勺子悬挂点为支点，悬挂点左侧部分的力臂大于悬挂点右侧部分的力臂，根据杠杆的平衡条件，勺子悬挂点右侧部分的重力较大，故勺子悬挂点右侧的质量较大一些。
15．40
把B端竖直向上稍微抬起一段距离，AB绕着A点转动，A为支点，根据杠杆平衡条件可得
解得尺子的重力为G尺=40N；若把B端竖直向下稍微压一点距离，AB绕着N点转动，N为支点，阻力臂为重心到N点的距离，为，根据杠杆平衡条件可得
代入数据得
解得F=40N，所以至少需要用40N的力。
16． DEF 省力 C ABC 费力
[1][2]由图乙可知，杠杆DEF绕E点转动，E点是支点，动力作用在F点，阻力作用在D点，根据图乙和力臂的概念可知，动力臂大于阻力臂，则杠杆DEF为省力杠杆。
[3][4][5]由图乙可知，杠杆ABC绕C点转动，C点是支点，动力作用在B点，阻力作用在盖子的重心处，根据图乙和力臂的概念可知，动力臂小于阻力臂，则杠杆ABC为费力杠杆。
17． A 费力
试题分析：
[1][2]用镊子夹取物体时，手压在B处，则支点在A点，动力臂小于阻力臂，镊子是费力杠杆。
18． B 等臂
[1]当用力摁住C点打开该夹子时，AC是围绕B点转动的，故B为支点。
[2]由于AB＝BC，故动力臂等于阻力臂，为等臂杠杆。
19．
由图示可知，当杠杆与地面的接触点为支点，且力作用在杆的最右端的A点且与支点和A点连线垂直时，动力力臂最大，根据杠杆的平衡条件可知，此时动力最小。力垂直于杠杆向上，支点O与最小作用力F如图所示：
20． 静止 10 钩码对杠杆的拉力 ①③
（1）[1]杠杆静止时处于平衡状态，杠杆在不挂钩码时，保持水平并静止，杠杆处于水平平衡状态，便于测量力臂。
（2）[2]设一个钩码的重力为G，根据杠杆平衡条件
解得
L=10cm
则移动右侧钩码到10cm刻度线处时，杠杆重新在水平位置平衡。
[3]动力或阻力是作用在杠杆上使杠杆转动的力，则动力或阻力是钩码对杠杆的拉力。
（3）[4]一个钩码的重力
若使用弹簧测力计拉杠杆使杠杆在水平位置平衡，根据杠杆平衡条件
代入数据后有
解得拉力力臂
若竖直使用弹簧测力计拉杠杆使杠杆在水平位置平衡，此时力臂等于该拉力的作用点到支点的距离，故①符合题意，若弹簧测力计倾斜，力臂小于该拉力的作用点到支点的距离，则③符合题意，则符合条件的为①③。
21．40N
解：动力臂
阻力臂
根据杠杆平衡条件可得，刹车拉线受到拉力F
答：刹车拉线受到拉力F2的大小为40N。
