简单机械 杠杆和滑轮 重点作图题 专题练 2024-2025学年 下期初中物理人教版八年级下册（新教材）

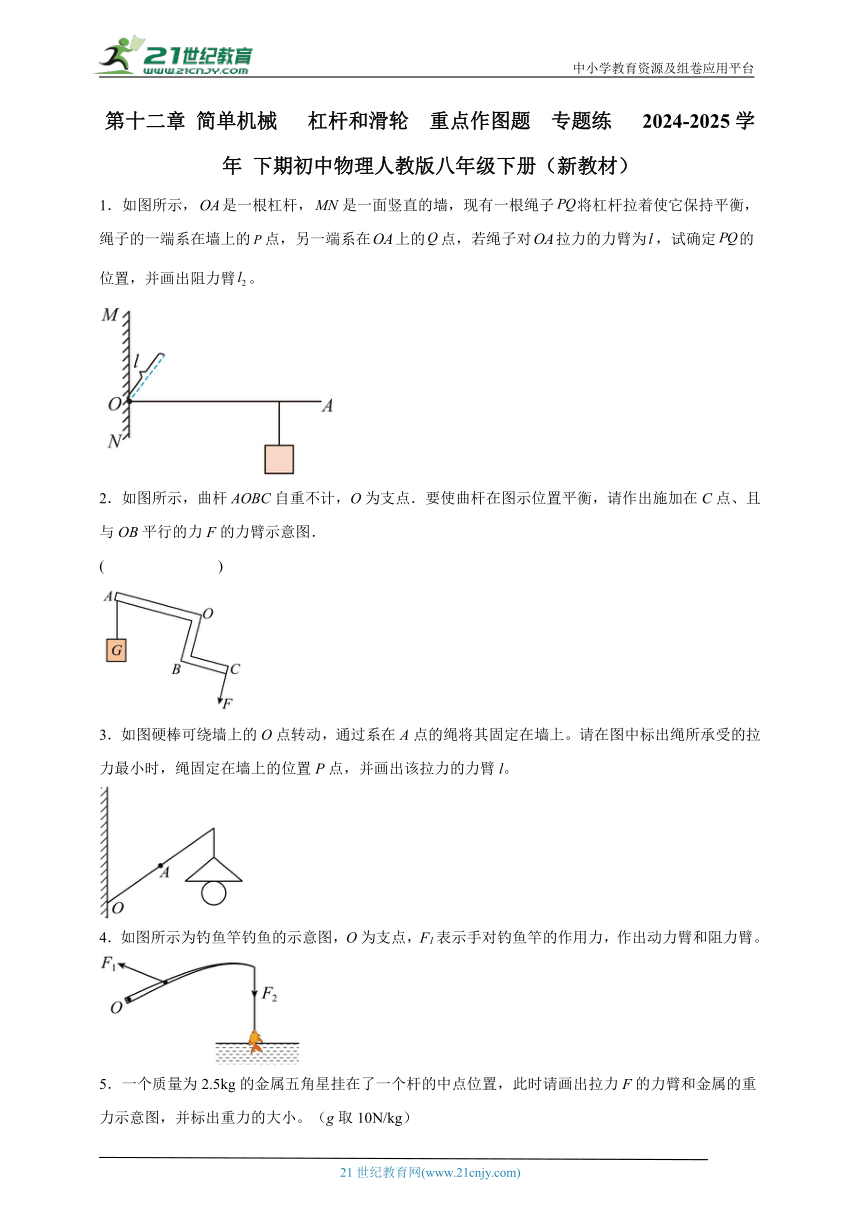

1．如图所示，是一根杠杆，是一面竖直的墙，现有一根绳子将杠杆拉着使它保持平衡，绳子的一端系在墙上的点，另一端系在上的点，若绳子对拉力的力臂为，试确定的位置，并画出阻力臂。
2．如图所示，曲杆AOBC自重不计，O为支点．要使曲杆在图示位置平衡，请作出施加在C点、且与OB平行的力F的力臂示意图．
( )
3．如图硬棒可绕墙上的O点转动，通过系在A点的绳将其固定在墙上。请在图中标出绳所承受的拉力最小时，绳固定在墙上的位置P点，并画出该拉力的力臂l。
4．如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，作出动力臂和阻力臂。
5．一个质量为2.5kg的金属五角星挂在了一个杆的中点位置，此时请画出拉力F的力臂和金属的重力示意图，并标出重力的大小。（g取10N/kg）

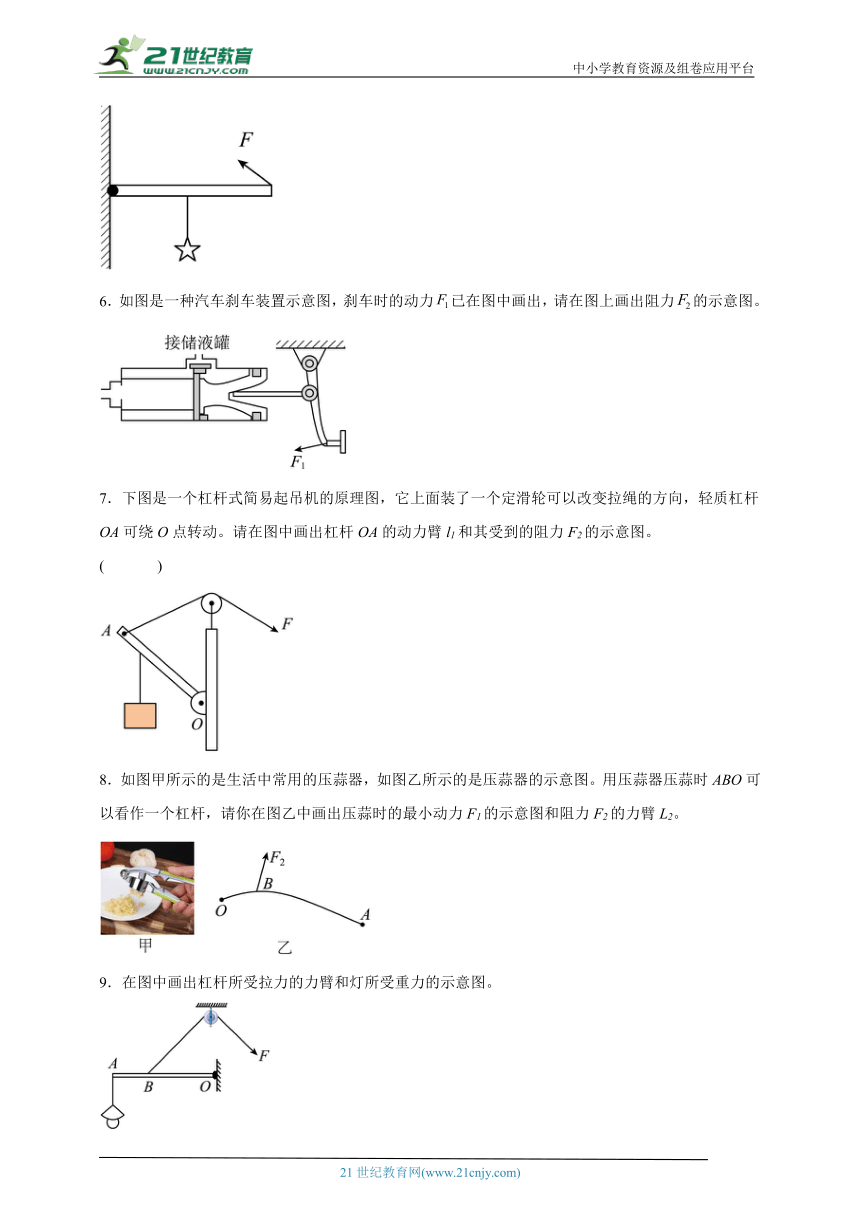

6．如图是一种汽车刹车装置示意图，刹车时的动力已在图中画出，请在图上画出阻力的示意图。
7．下图是一个杠杆式简易起吊机的原理图，它上面装了一个定滑轮可以改变拉绳的方向，轻质杠杆OA可绕O点转动。请在图中画出杠杆OA的动力臂l1和其受到的阻力F2的示意图。
( )
8．如图甲所示的是生活中常用的压蒜器，如图乙所示的是压蒜器的示意图。用压蒜器压蒜时ABO可以看作一个杠杆，请你在图乙中画出压蒜时的最小动力F1的示意图和阻力F2的力臂L2。
9．在图中画出杠杆所受拉力的力臂和灯所受重力的示意图。
10．为使轻质杠杆AB在如图所示位置静止，请你在杠杆上画出所施加最小动力F1的示意图，并作出阻力F2的力臂l2.
( )
11．如图所示，杠杆处于静止状态，请画出力的力臂及力。（已知垂直于杆）
12．植树节当天，学校初二年级开展植树活动。同学们分工合作，如图甲，小高正在用铁锹铲土。将铁锹视为杠杆，O为支点，请在图乙中画出：①手在A处施加的最小动力F的示意图；②F的力臂L。
13．如图所示，装置吊重为G的物体，要使杠杆平衡，画出在A点所加最小力F的示意图，并作出F的力臂。
14．图甲是自行车的手闸，其中ABO部分可视为一种杠杆，其简化示意图如图乙所示，O为支点，F2为阻力，请在图乙中画出：（1）作用在A点的最小动力F1及其力臂；（2）阻力F2的力臂。

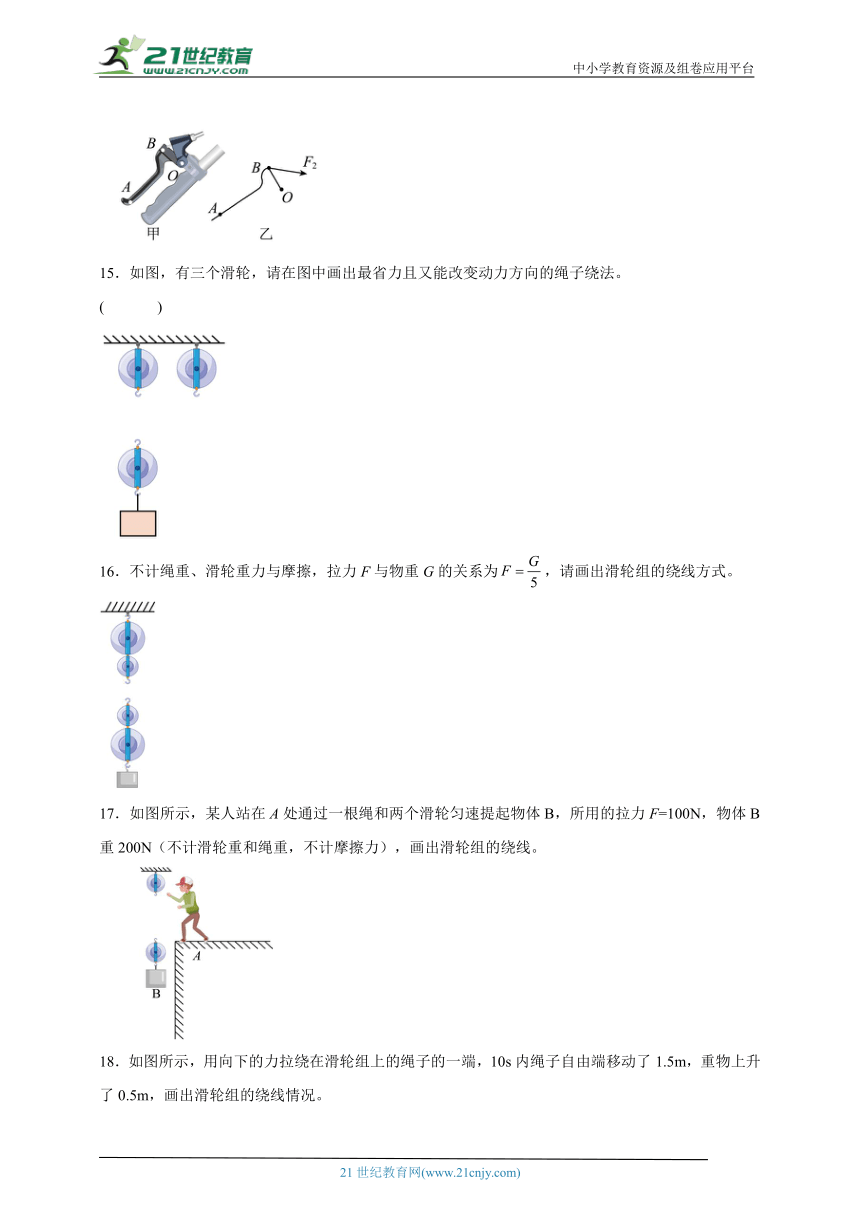

15．如图，有三个滑轮，请在图中画出最省力且又能改变动力方向的绳子绕法。
( )
16．不计绳重、滑轮重力与摩擦，拉力F与物重G的关系为，请画出滑轮组的绕线方式。
17．如图所示，某人站在A处通过一根绳和两个滑轮匀速提起物体B，所用的拉力F=100N，物体B重200N（不计滑轮重和绳重，不计摩擦力），画出滑轮组的绕线。

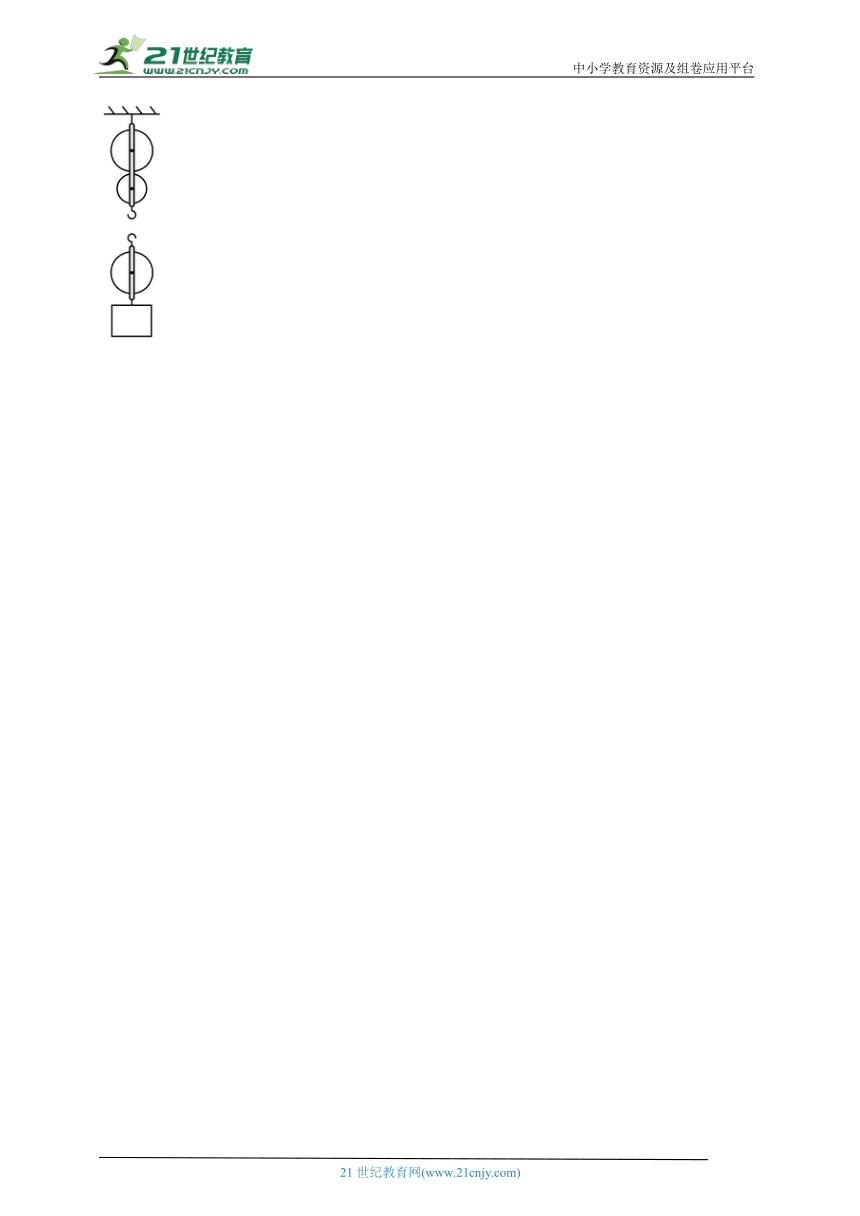

18．如图所示，用向下的力拉绕在滑轮组上的绳子的一端，10s内绳子自由端移动了1.5m，重物上升了0.5m，画出滑轮组的绕线情况。
参考答案
1．
【详解】因为力的作用线与力臂垂直，所以过力臂的另一端点作与力臂垂直的直线交MN于P，交OA于Q，即为绳子PQ，由题意可知，阻力为物体通过绳子对杠杆施加的拉力，因此过O点向阻力作用线作垂线即为阻力臂，如图所示：
2．
【详解】反向延长力F的作用线，过支点O点作力F作用线的垂线L即为F的力臂，如下图所示：
3．
【详解】在阻力和阻力臂不变时，要使动力（拉力）最小，需使动力臂最大，绳对杠杆的拉力作用在A点，只有OA作为动力臂时，动力最小，故过A点做与硬棒垂直的直线代表绳子，与墙壁交于P点，即为绳子的位置。OA为动力臂，用大括号标出，并标l，如图：
4．
【详解】力臂是支点到力的作用线的距离，过O点做力F1的作用线的垂线段为动力臂l1；过O点做阻力F2的作用线的垂线段为阻力臂l2，如图
5．
【详解】拉力F的力臂为支点到拉力F作用线的垂线段；五角星受到的重力竖直向下，大小为
作用点为物体的重心上，如图所示：
6．
【详解】刹车时，踏杆的上端为支点，刹车时的动力推动连杆向左运动，连杆给踏板向左的力F2为阻力，如图所示：
7．
【详解】杠杆OA受到绳子的拉力斜向上，从支点O向动力作用线作垂线段，即为动力臂l1；物体对杠杆的拉力为阻力F2，方向竖直向下，标上字母F2；如图所示：
8．
【详解】图中的压蒜器在压蒜时，支点在O点，由图知，阻力F2的方向向上，阻力有绕着O点逆时针转动的效果，为使杠杆平衡，则动力F1应绕着O点按顺时针方向转动，故动力F1的方向斜向下方，作用点在A点，根据杠杆平衡条件，当动力F1垂直OA时，OA为最大动力臂，动力最小，如下图所示，由支点O向阻力F2的作用线作垂线段，即为阻力臂L2，如下图所示
9．
【详解】绳子对杠杆的拉力作用在B点，拉力的方向斜向右上方，过支点O作这条拉力作用线的垂线段，即拉力的力臂l；重力的方向是竖直向下的，过照明灯重心画一条带箭头的竖直向下的有向线段，用G表示，即为其所受重力的示意图。如图所示
10．
【详解】在阻力与阻力臂的乘积一定的情况下，最省力，即动力臂最长，由图知OB比OA长，所以OB做动力臂最长，过B点与OB垂直向上作垂线就得到动力F的方向，如下图所示：
做出阻力作用线，则支点O到阻力作用线的垂直距离为阻力臂L2．
11．
【详解】过支点O做力F1的垂线段即为F1的力臂l1；已知F2的力臂，过力臂l2的上端点做一条垂线，垂线与杠杆的交点为F2的作用点，方向水平向左，如图所示：
12．
【详解】手在A处施加最小动力F时，由杠杆平衡条件可知，此时动力臂最长，最长的动力臂为OA，过A点做垂直于OA向上的力为最小动力F，如下图所示：
13．
【详解】根据杠杆的平衡条件：F1l1=F2l2可知，在阻力和阻力臂不变的情况下，要使动力最小，就要使动力臂最大，即在杠杆上找一点，使其到支点的距离最长，这个距离即为动力臂。由图可知，在杠杆上A点到支点O的距离最大，过A沿斜向上的方向做OA的垂线即为最小的动力F。OA即为F的力臂l。如图所示：
14．
【详解】（1）由杠杆平衡条件可知，当阻力与阻力臂乘积一定时，动力臂越长，动力越小，图中O为支点，因此OA作为动力臂最长；动力方向应该向下，过点A垂直于OA向下作出最小动力F1的示意图。
（2）从支点O作阻力F2作用线的垂线，支点到垂足的距离为阻力臂，如图所示：
15．
【详解】由于要求既可以省力又可以改变力的方向，所以绳子自由端拉力的方向必须向下，则绳子从动滑轮上面的挂钩开始绕起，如图所示：
。
16．
【详解】不计绳重、滑轮重力与摩擦，绳末端的拉力为，根据题意，n=5，则连接动滑轮绳子的股数是5股，根据偶定奇动，作图如图所示：
17．
【详解】不计滑轮重和绳重，不计摩擦力，承担物重的绳子段数为
滑轮组由2段绳子承担物重，根据“奇动偶定”原则可知，绳子的起点在定滑轮的挂钩上，绕线如图所示：
18．
【详解】由题意可知，向下拉绳子时，承担动滑轮和物体总重的绳子有效股数
根据“奇动偶定”的原则，绳子的固定端应先系在动滑轮挂钩上，据此绕线，如图所示：
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
