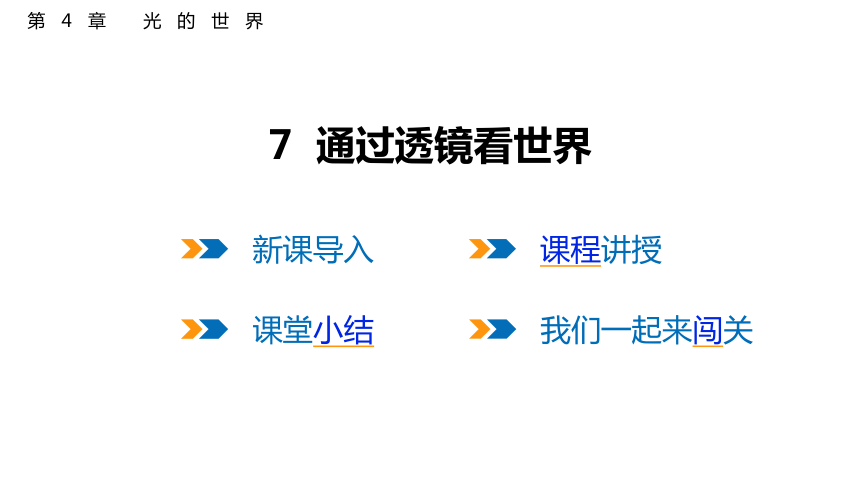

7 通过透镜看世界
第4章 光的世界
课程讲授
新课导入
课堂小结
我们一起来闯关

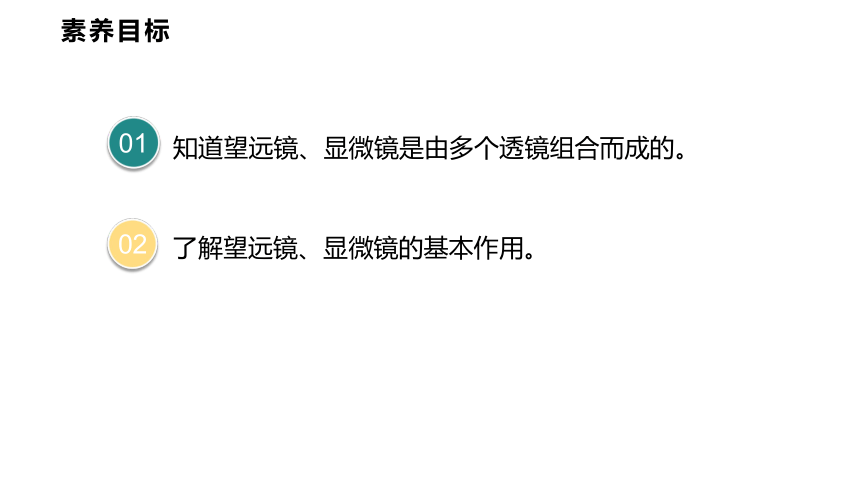

知道望远镜、显微镜是由多个透镜组合而成的。
01
了解望远镜、显微镜的基本作用。
02
素养目标
科学家在观察夜象时，要用什么？
新课导入

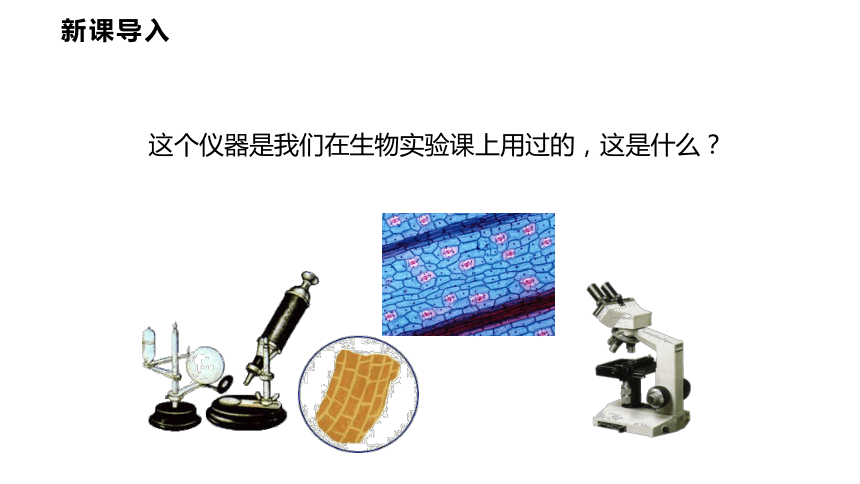

这个仪器是我们在生物实验课上用过的，这是什么？
新课导入
课程讲授
新课推进
新课推进
一、望远镜

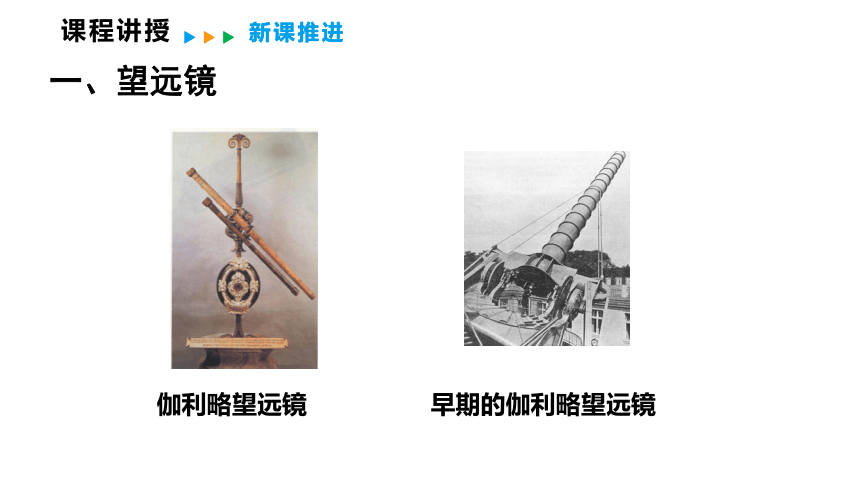

伽利略望远镜
早期的伽利略望远镜
课程讲授
新课推进

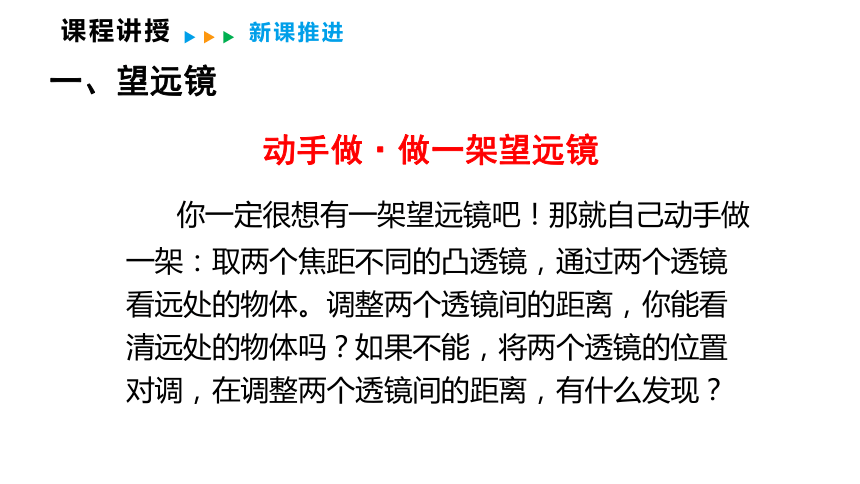

动手做·做一架望远镜
你一定很想有一架望远镜吧！那就自己动手做一架：取两个焦距不同的凸透镜，通过两个透镜看远处的物体。调整两个透镜间的距离，你能看清远处的物体吗？如果不能，将两个透镜的位置对调，在调整两个透镜间的距离，有什么发现？
一、望远镜
物镜
目镜
第一次：倒立、缩小、实像

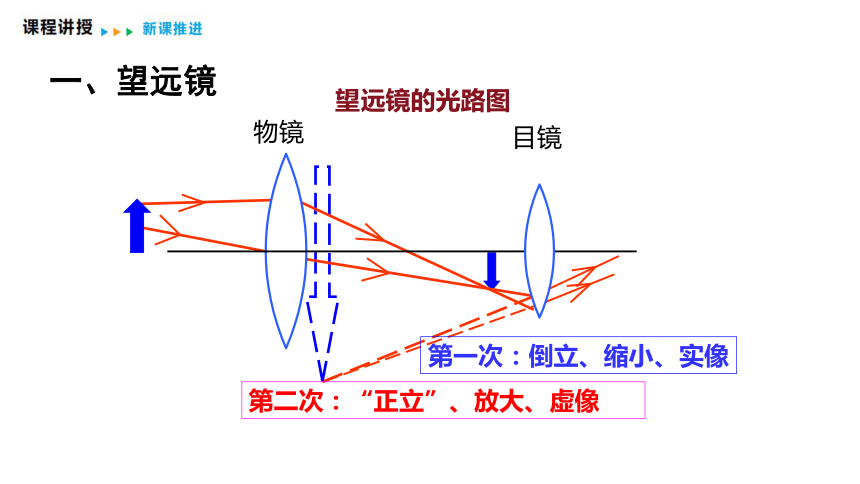

望远镜的光路图
第二次：“正立”、放大、虚像
一、望远镜
望远镜的原理
物镜的作用（相当于照相机）
目镜的作用（相当于放大镜）
使被观察的物体成一个
倒立、缩小、实像。
把物镜成的实像，再一次放大成虚像。
一、望远镜
思考
物体距离物镜很远，它的像却离物镜很近，这样的像应该是缩小的，为什么用望远镜观察物体时会感到像被放大了？
原来，我们能不能看清一个物体，它对我们的眼睛所成“视角”的大小十分重要。
一、望远镜
视角：从眼睛的光心向观察物体的两端所引的两条直线的夹角。
视角
物体对眼睛所成视角的大小不仅和物体本身的大小有关，还和物体到眼睛的距离有关。
望远镜虽然没有把物体放大，但成的像离物体很近，增大了视角，所以感觉看到的物体放大了，变清楚了。
一、望远镜
望远镜的物镜的直径很大，能够会聚更多的光，使得所成的像更加明亮。
除了凸透镜外，天文望远镜也常用凹面镜做物镜。
一、望远镜
课程讲授
新课推进
新课推进
哈勃天文望远镜。把天文望远镜安置在大气层外，
可以免受大气层的干扰，得到更清晰的天体照片。
一、望远镜
欣赏：展望遥远的宇宙空间
欣赏：展望遥远的宇宙空间
全球最大单镜面光学望远镜
欧洲xmm空间望远镜
数字式巡天望远镜
一、望远镜
课程讲授
新课推进
新课推进
卫星拍摄的中国
哈勃天文望远镜的火星
一、望远镜
欣赏：展望遥远的宇宙空间
课程讲授
新课推进
新课推进
二、显微镜
早期的显微镜
教学用生物显微镜
课程讲授
新课推进
新课推进
一般的放大镜，放大倍数有限，要想看清楚动植物的细胞等非常小的物体，就要使用显微镜。
二、显微镜
课程讲授
新课推进
动手做·做一架显微镜
取两个焦距不同的凸透镜，通过两个透镜看近处的物体。调整两个透镜间的距离，你能看清近处的物体吗？如果不能，将两个透镜的位置对调，在调整两个透镜间的距离，有什么发现？
二、显微镜
靠近眼睛的透镜叫目镜
靠近物体的透镜叫物镜
显微镜的结构
二、显微镜
物镜
目镜
第一次：“倒立”、放大、实像
第二次：“正立”、放大、虚像
光路图说明
二、显微镜
显微镜的原理
物镜的作用（相当于投影仪）
目镜的作用（相当于放大镜）
使被观察的物体成一个
倒立、放大、实像。
把物镜成的实像，再一次放大成虚像。
二、显微镜
课程讲授
新课推进
新课推进
实体显微镜
手术显微镜
二、显微镜
经过两次放大作用，我们就可以看到肉眼看不见的小物体了。
显微镜下的植物细胞
欣赏：奇异的微观世界
二、显微镜
课堂小结
通过透镜看世界
望远镜
显微镜
目镜：成正立、放大的虚像
物镜：成倒立、缩小的实像
物镜：成倒立、放大的实像
目镜：成正立、放大的虚像
1.小明在用显微镜时，物镜和目镜的成像情况是（ ）
A.物镜成放大的虚像，目镜成放大的虚像
B.物镜成放大的实像，目镜成放大的实像
C.物镜成放大的虚像，目镜成放大的实像
D.物镜成放大的实像，目镜成放大的虚像
D
我们一起来闯关
2.望远镜物镜的作用是使远处的物体在焦点附近成_____像（填“虚”或“实”），这个像是__________ （填“放大的”或“缩小的”），道理就像__________的镜头成像一样，目镜的作用则像一个__________用来把这个像放大。
实
缩小的
照相机
放大镜
我们一起来闯关
3.显微镜镜筒两端各有一组_______，靠近眼睛的叫______，靠近被观察物体的是_______ 。
4.用显微镜观察物体时，物镜对物体所成的像是一个放大的____像（“虚”或“实”），道理就像_______的镜头成像一样，目镜的作用则像一个_______再次对这个像成放大的______ （“虚像”或“实像”）。
凸透镜
目镜
物镜
实
投影仪
放大镜
虚像
我们一起来闯关
