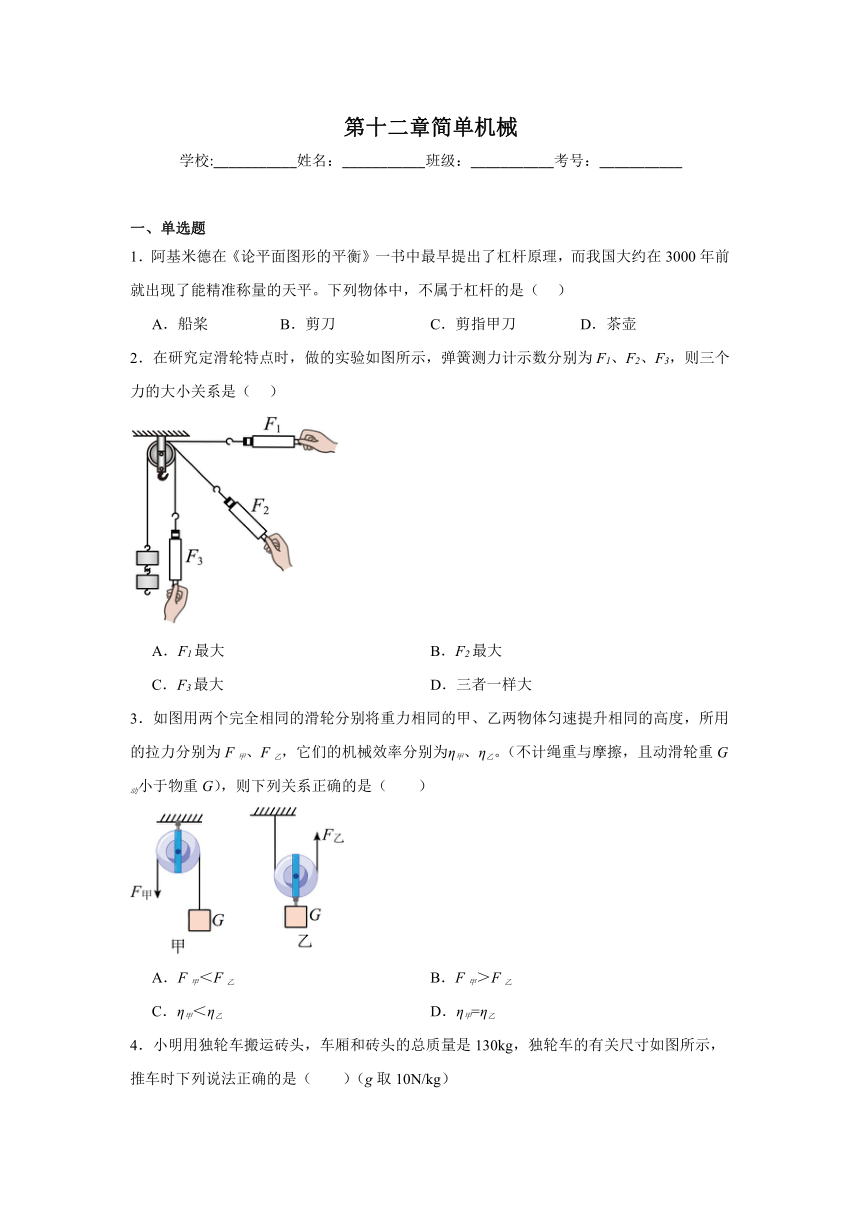

第十二章简单机械
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．阿基米德在《论平面图形的平衡》一书中最早提出了杠杆原理，而我国大约在3000年前就出现了能精准称量的天平。下列物体中，不属于杠杆的是（ ）
A．船桨 B．剪刀 C．剪指甲刀 D．茶壶
2．在研究定滑轮特点时，做的实验如图所示，弹簧测力计示数分别为F1、F2、F3，则三个力的大小关系是（ ）
A．F1最大 B．F2最大
C．F3最大 D．三者一样大
3．如图用两个完全相同的滑轮分别将重力相同的甲、乙两物体匀速提升相同的高度，所用的拉力分别为F甲、F乙，它们的机械效率分别为η甲、η乙。（不计绳重与摩擦，且动滑轮重G动小于物重G），则下列关系正确的是（ ）
A．F甲＜F乙 B．F甲＞F乙
C．η甲＜η乙 D．η甲=η乙

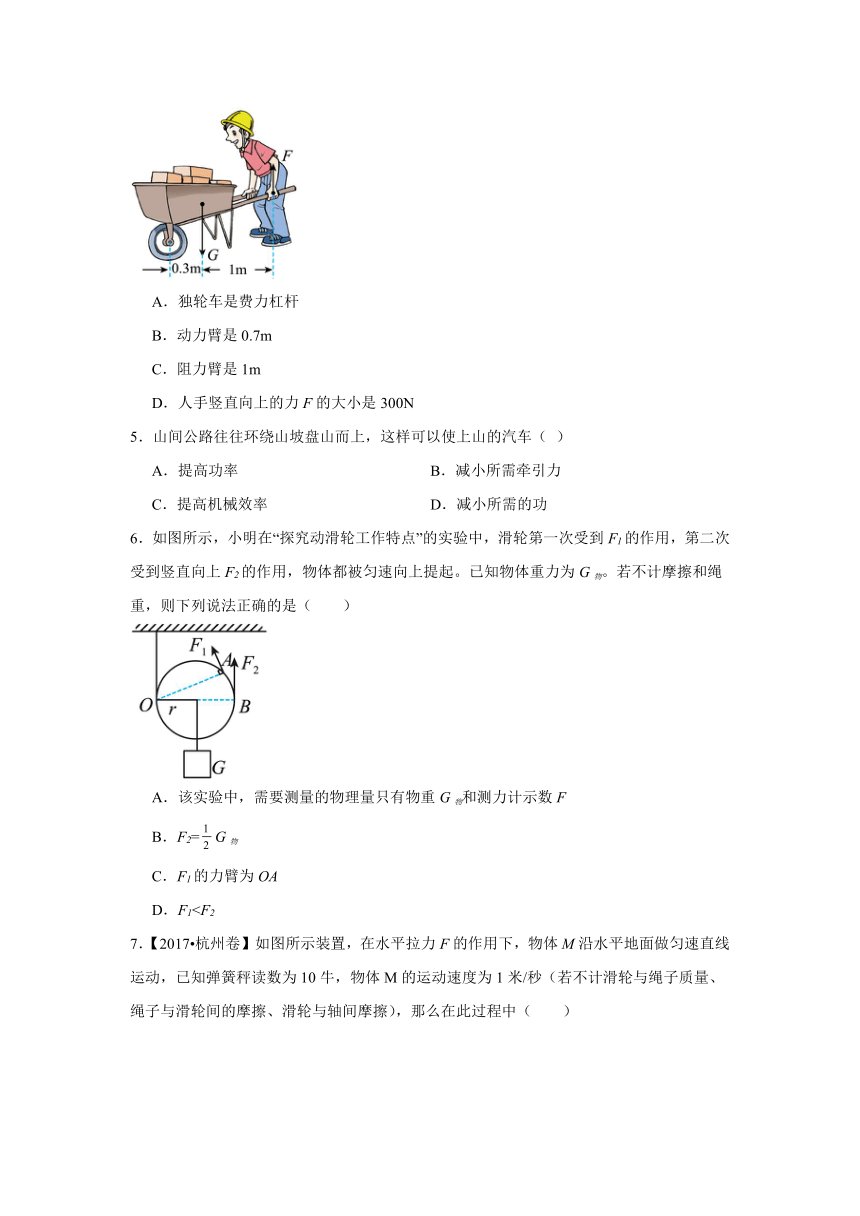

4．小明用独轮车搬运砖头，车厢和砖头的总质量是130kg，独轮车的有关尺寸如图所示，推车时下列说法正确的是（ ）（g取10N/kg）
A．独轮车是费力杠杆
B．动力臂是0.7m
C．阻力臂是1m
D．人手竖直向上的力F的大小是300N
5．山间公路往往环绕山坡盘山而上，这样可以使上山的汽车（ ）
A．提高功率 B．减小所需牵引力
C．提高机械效率 D．减小所需的功
6．如图所示，小明在“探究动滑轮工作特点”的实验中，滑轮第一次受到F1的作用，第二次受到竖直向上F2的作用，物体都被匀速向上提起。已知物体重力为G物。若不计摩擦和绳重，则下列说法正确的是（ ）
A．该实验中，需要测量的物理量只有物重G物和测力计示数F
B．F2=G物
C．F1的力臂为OA
D．F17．【2017 杭州卷】如图所示装置，在水平拉力F的作用下，物体M沿水平地面做匀速直线运动，已知弹簧秤读数为10牛，物体M的运动速度为1米/秒（若不计滑轮与绳子质量、绳子与滑轮间的摩擦、滑轮与轴间摩擦），那么在此过程中（ ）
A．物体M与地面间的摩擦力为5牛
B．物体M与地面间的摩擦力为10牛
C．水平拉力F做功的功率为20瓦
D．1秒内滑轮对物体M做功为10焦
8．如图所示，光滑斜面AB＞AC，沿斜面AB和AC分别将同一重物从它们的底部拉到顶部，所需拉力分别为F1和F2，所做的功分别为W1和W2，则
A．F1＜F2，W1=W2 B．F1＜F2，W1＜W2
C．F1＞F2，W1＞W2 D．F1＞F2，W1=W2
二、填空题
9．用动力臂是阻力臂9倍的撬棒撬重为1800N的石头，所用动力至少是 N．
10．如图所示，供轮椅上下的斜坡长L=4m，高h=2m。小明用120N的拉力平行于斜坡向上将重为200N的木箱从底端匀速拉到顶端。他所做的有用功为 J，斜坡的机械效率为 （精确到0.1%），木箱所受摩擦力的大小为 N。
11．小明测量斜面的机械效率实验，斜面与水平桌面夹角30°，物体B重为4N，用弹簧测力计沿斜面拉动B时，使B做 运动，实验中弹簧测力计示数如图所示，斜面的机械效率为 。

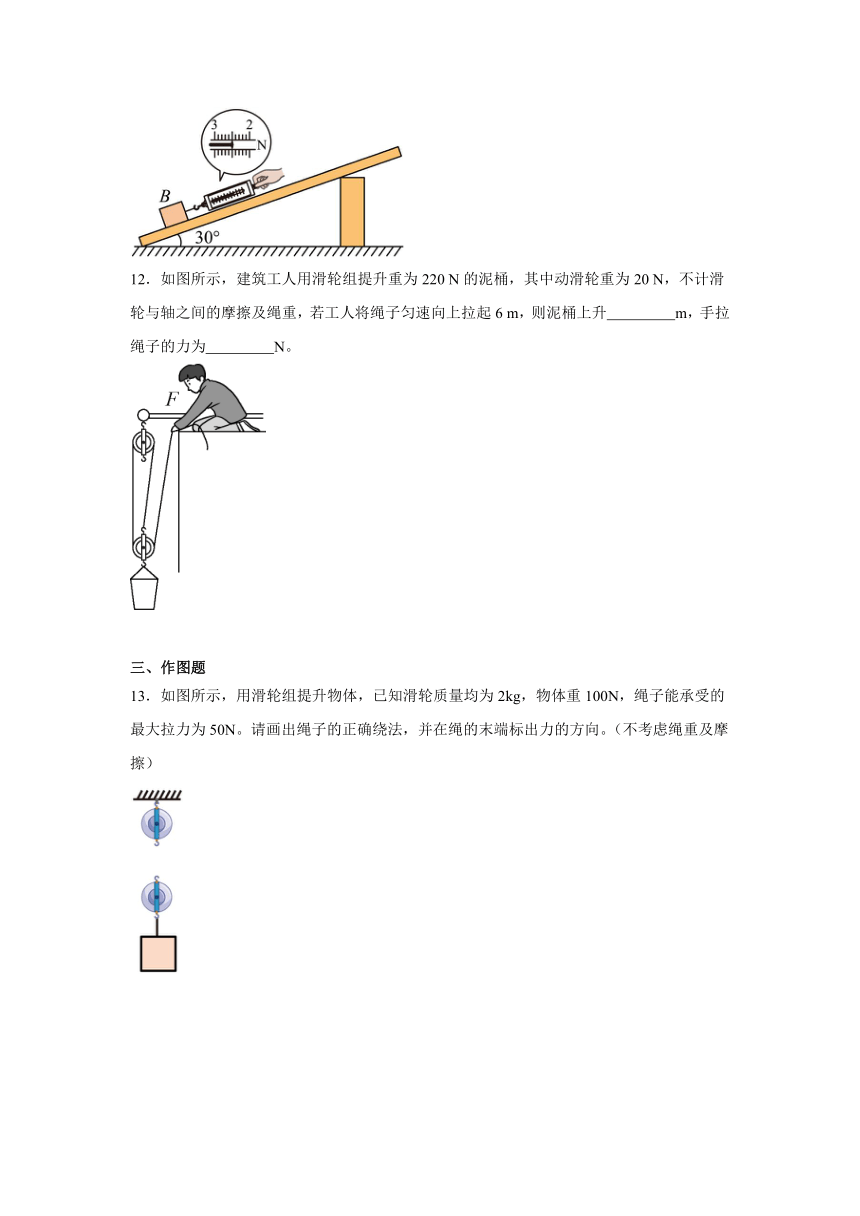

12．如图所示，建筑工人用滑轮组提升重为220 N的泥桶，其中动滑轮重为20 N，不计滑轮与轴之间的摩擦及绳重，若工人将绳子匀速向上拉起6 m，则泥桶上升 m，手拉绳子的力为 N。
三、作图题
13．如图所示，用滑轮组提升物体，已知滑轮质量均为2kg，物体重100N，绳子能承受的最大拉力为50N。请画出绳子的正确绕法，并在绳的末端标出力的方向。（不考虑绳重及摩擦）
四、实验题

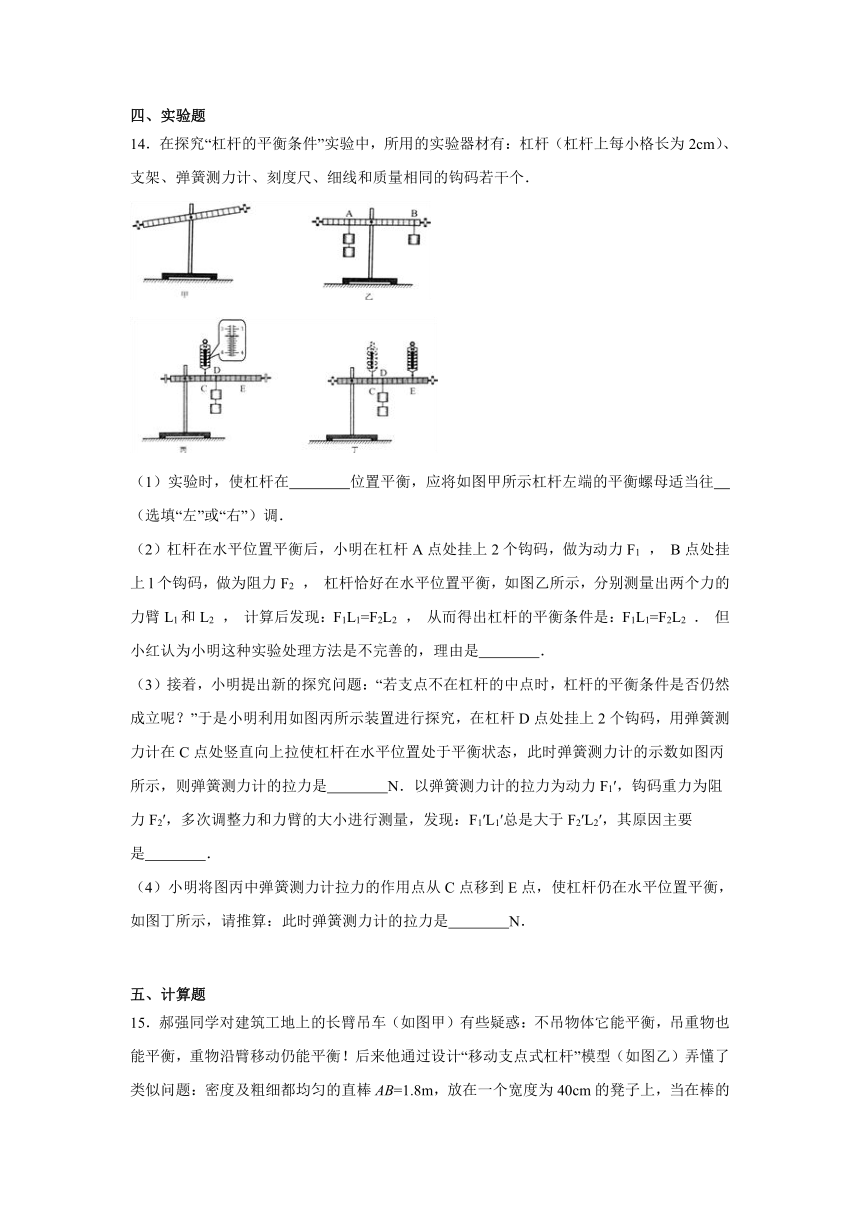

14．在探究“杠杆的平衡条件”实验中，所用的实验器材有：杠杆（杠杆上每小格长为2cm）、支架、弹簧测力计、刻度尺、细线和质量相同的钩码若干个．
（1）实验时，使杠杆在 位置平衡，应将如图甲所示杠杆左端的平衡螺母适当往 （选填“左”或“右”）调．
（2）杠杆在水平位置平衡后，小明在杠杆A点处挂上2个钩码，做为动力F1 ， B点处挂上l个钩码，做为阻力F2 ， 杠杆恰好在水平位置平衡，如图乙所示，分别测量出两个力的力臂L1和L2 ， 计算后发现：F1L1=F2L2 ， 从而得出杠杆的平衡条件是：F1L1=F2L2 ． 但小红认为小明这种实验处理方法是不完善的，理由是 ．
（3）接着，小明提出新的探究问题：“若支点不在杠杆的中点时，杠杆的平衡条件是否仍然成立呢？”于是小明利用如图丙所示装置进行探究，在杠杆D点处挂上2个钩码，用弹簧测力计在C点处竖直向上拉使杠杆在水平位置处于平衡状态，此时弹簧测力计的示数如图丙所示，则弹簧测力计的拉力是 N．以弹簧测力计的拉力为动力F1′，钩码重力为阻力F2′，多次调整力和力臂的大小进行测量，发现：F1′L1′总是大于F2′L2′，其原因主要是 ．
（4）小明将图丙中弹簧测力计拉力的作用点从C点移到E点，使杠杆仍在水平位置平衡，如图丁所示，请推算：此时弹簧测力计的拉力是 N．
五、计算题
15．郝强同学对建筑工地上的长臂吊车（如图甲）有些疑惑：不吊物体它能平衡，吊重物也能平衡，重物沿臂移动仍能平衡！后来他通过设计“移动支点式杠杆”模型（如图乙）弄懂了类似问题：密度及粗细都均匀的直棒AB=1.8m，放在一个宽度为40cm的凳子上，当在棒的A端固定一个铅块（忽略大小）m铅=2kg时，棒刚好绕O1点有转动的趋势（AO1=30cm）。
（1）求棒的质量m棒；
（2）当在P处挂一重物时（PB=10cm），棒刚好绕O2点有转动的趋势．求重物质量m物及此时棒对O2点的压力F（g取10N/kg）；
（3）当悬线带着重物缓慢向A端移动时，可以认为凳面上只有某点E（即新支点）对棒有支持力。回答：随着重物左移，E点将“左移”或“右移”还不“不动”？棒对E点的压力FE是“变大”或“变小”还是“不变”？（不必说明理由）
六、综合题
16．图甲是某居民楼前的无障碍通道，一位中年人正用轮椅推着他年迈的母亲缓缓上行，图乙是该通道斜面示意图。为了解中年人推轮椅时所用力的大小，小红和小华进行了探究。她们从斜面底端A点沿斜面确定了相距1m处的B点。（g取10N/kg）
（1）使刻度尺“0”刻度线与水平地面对齐，正确测量B点高度，结果如图乙，为 cm；
（2）选用车轮与轮椅相同材质、花纹的小车为研究对象，进行了如下操作：
①正确使用弹簧测力计，测出小车重为2.0N；
②将弹簧测力计与斜面平行放置并 ，然后沿斜面方向匀速拉动小车，如图乙所示，弹簧测力计示数为 N；
③计算出将小车从A点拉到B点的过程中，拉力所做的功为 J；利用斜面将小车从水平地面提升到B点时的机械效率为 ；
（3）在小车上逐渐添加重物，测出小车的总重G，测出沿斜面匀速拉动小车需要的力，计算出拉小车从A点到B点所做的功W1；计算出竖直向上将小车从水平地面提升到B点所做的功W2。以功为纵坐标，以小车总重为横坐标，建立平面直角坐标系，作出W1和W2与小车总重G的关系图像，分别如图丙中的线段a和b；
①由图像可知：用该通道斜面提升物体时的机械效率与物重 （选填“有关”或“无关”）；
②若这位母亲的质量为50kg，所坐的轮椅质量为20kg，则中年人用沿着通道斜面方向的力推轮椅匀速上坡时，力的大小为 N。
《第十二章简单机械》参考答案
题号 1 2 3 4 5 6 7 8
答案 D D B D B C C A
1．D
【详解】ABC．船桨、剪刀、剪指甲刀在使用的过程中能够围绕支点转动，它们都属于杠杆，故ABC不符合题意；
D．茶壶的上端开口，下端连通，属于连通器，是利用了连通器的原理，故D符合题意。
故选D。
2．D
【详解】如图的定滑轮，实质相当于一个等臂杠杆，所以使用时既不省力也不费力；如图中拉力在三个方向改变时，动力臂始终为滑轮的半径，所以拉力是不变的，即拉力相等。故ABC不符合题意，D符合题意。
故选D。
3．B
【详解】AB．不计绳重与摩擦，定滑轮实质是等臂杠杆，则有F甲=G；由动滑轮的特点可知
因动滑轮重G动小于物重G，则F乙＜G。比较可得F甲＞F乙，故A错误，B正确；
CD．如图所示，用定滑轮和动滑轮分别将质量相同的甲、乙两物体匀速提升相同的高度，不计绳重与摩擦，则所做的有用功一样大，乙图由于要克服动滑轮重力做额外功，所以乙使用动滑轮做的总功多，由可知，定滑轮的机械效率高，即，故CD错误。
故选B。
4．D
【详解】A．由图可知：独轮车在使用过程中，动力臂大于阻力臂，是省力杠杆，故A错误；
BC．支点在车轮的轴上，力F为动力，所以动力臂的长度为1.3m，阻力是G，阻力臂的长度为0.3m，故BC错误；
D．砖头及车厢的总重
G＝mg＝130kg×10N/kg＝1300N
由杠杆平衡条件F1l1＝F2l2可知，人手竖直向上的力
故D正确。
故选D。
5．B
【详解】A．由于不知道时间，所以不能确定功率的大小，故A不符合题意；
B．盘山公路相当于斜面，使用斜面可以省力，但同时越费距离，所以这车辆向上行驶可以减小汽车所需牵引力，也就是减小了阻力，故B符合题意；
CD．山高一定，车行驶到山顶，做的有用功是一样的，但盘山公路修成环绕山坡的盘山路线，车做的功会增大，所以在斜面高一定时，斜面越长，斜面越缓，机械效率越低，故CD不符合题意。
故选B。
6．C
【详解】A．应测出滑轮与物体的总重，故A错误；
B．第二次拉力等于滑轮与物体总重的一半，故B错误；
C．力臂是支点到力的作用线的距离，故C正确；
D．F1力臂小于F2力臂，力较大，故D错误。
故选C。
7．C
【详解】AB．该滑轮为动滑轮，且；由于物体做匀速运动，摩擦力等于牵引力
故A、B项均错误；
CD．1s内物体移动的距离
力F移动的距离
拉力F做功
拉力F做功的功率为
故C项正确，D项错误。
故选C。
8．A
【详解】根据功的原理可知：斜面越长越省力，斜面AB＞AC，所以斜面AB更省力，即F1＜F2；同一重物的重力不变，高度相等，由W=Gh得到克服重力做的功相等，斜面光滑说明摩擦力为0，由功的原理可知Fs=Gh，所以拉力做的功相等，即W1=W2．故A符合题意，BCD不符合题意．
9．200
【分析】已知动力臂和阻力臂的大小关系以及阻力大小，利用杠杆的平衡条件即可求出动力大小．
【详解】∵FL1＝GL2，动力臂和阻力臂关系：L1＝9L2，∴F＝＝200N，
10． 400 83.3% 20
【详解】[1]拉力做的有用功
W有用=Gh=200N×2m=400J
[2]拉力F做的总功
W总=Fs=120N×4m=480J
斜坡的机械效率
[3]拉力做的额外功
W额=W总﹣W有用=480J﹣400J=80J
由W额=fs可得，木箱受到的摩擦力
11． 匀速直线 80%
【详解】[1]实验时要用弹簧测力计沿斜面拉动B做匀速直线运动，这样弹簧测力计示数稳定，方便读数。
[2]如图，弹簧测力计示数为2.5N，即拉力为2.5N；斜面与水平桌面夹角30°，斜面长是高的2倍，则斜面的机械效率为
12． 2 80
【详解】[1]如图滑轮组，由三段绳子拉着动滑轮，所以，则泥桶上升的高度为
[2]手拉绳子的力为
13．
【详解】滑轮的重力
则滑轮和物体的总重力为
100N+20N=120N
已知绳子能承受的最大拉力为50N，当绳子承担重物的段数为3时，则能够提升物体的最大重力为
当绳子承担重物的段数为2时，则能够提升物体的最大重力为
物体重100N，大于80N，小于130N，所以滑轮组上绳子承担重物的段数为3，起点从动滑轮的挂钩开始，绳子末端的拉力向上，如图所示
14． 水平 右 试验次数太少，结论不具有普遍性 3.3 杠杆自身有重力 1.1
【详解】（1）为了便于测量力臂，应使杠杆在水平位置平衡，由图知，右端偏高，为使杠杆在水平位置平衡，需要将平衡螺母向右调节；
（2）小明仅凭一次测量就得出杠杆平衡条件，这种实验处理方法是不完善的，因为实验次数过少，会导致实验结论具有偶然性，应该改变动力或阻力的方向进行多次测量，寻找普遍规律，以避免偶然性．
（3）由图可知，弹簧测力计的刻度值为0.1N，指针在3N以下三格处，示数为3.3N．
用如图丙所示装置进行探究，杠杆的重心没有通过支点，杠杆的自重对杠杆平衡有影响．
（4）根据杠杆的平衡条件F1L1=F2L2可得3.3N×4L=G×6L，
解得G=2.2N，
将图丙中弹簧测力计拉力的作用点从C点移到E点，使杠杆仍在水平位置平衡，则F×12L=G×6L，即F×12L=2.2N×6L，解得F=1.1N．
故答案为(1). 水平 (2). 右 (3). 试验次数太少，结论不具有普遍性 (4). 3.3 (5). 杠杆自身有重力 (6). 1.1
【点睛】本题考查了探究杠杆平衡条件的实验过程，从原理到实际操作、实验方法、数据分析等，考查较为全面，是我们应该掌握的重点实验．
15．（1）1kg；（2）1.2kg，42N；（3）随着重物左移，E点将左移，棒对E点的压力FE不变
【详解】解：（1）如图
设棒的中心为O，则AO=90cm，O1O=60cm，以O1为转轴，由杠杆平衡条件可得
m铅g×AO1=m棒g×O1O
即
m铅g×30cm=m棒g×60cm
即
（2）以O2为转轴，由杠杆平衡条件可得
m铅g×AO2=m棒g×O2O+mg×O2P
即
m铅×AO2=m棒×O2O+m×O2P
即
2kg×70cm=1kg×20cm+m×100cm
解得
m=1.2kg
此时棒对O2点的压力F
F=(m铅+m棒+m)g=(2kg+1kg+1.2kg)×10N/kg=42N
（3）随着重物左移，铅块、棒和物的总重心左移，凳面上某点E（即新支点）对棒支持力左移。压力等于铅块、棒、物三重力之和，故压力FE不变。
答：（1）棒的质量m棒为1kg；
（2）当在P处挂一重物时，棒刚好绕O2点有转动的趋势，重物质量m物为1.2kg，此时棒对O2点的压力F为42N；
（3）随着重物左移，E点将左移，棒对E点的压力FE不变。
16． 9.00cm 重新调零 0.3 0.3 60％ 无关 105
【详解】（1）[1]由图乙可知，该刻度尺每大格为1cm，平均分成10小格，即分度值为0.1cm，故B点高度为9.00cm。
（2）②[2]弹簧测力计在不同方向上使用时，都需要重新进行调零。
[3]由图乙可知，弹簧测力计每大格表示0.2N，平均分成10小格，即分度值为0.02N，故弹簧测力计示数为0.3N。
③[4]将小车从A点拉到B点的过程中，距离为1m，则拉力所做的功为
[5]有用功为
故机械效率为
（3）①[6]机械效率等于有用功与总功的比值，即W2与W1的比值，由图丙可得，W1与W2分别与物体的重力成正比，即
，
则W2与W1的比值为
而k1、k2为定值，即W2与W1的比值也为定值，故用该通道斜面提升物体时的机械效率与物重无关。
②[7]由图丙可以，随着总重的增加，拉小车从A点到B点所做的功W1成正比例增加，当总重为1N时，W1为0.15J，故它们之间的函数关系为
若这位母亲的质量为50kg，所坐的轮椅质量为20kg，则此时总重
则此时拉小车从A点到B点所做的功
则此时推力
