2.6透镜和视觉(1)

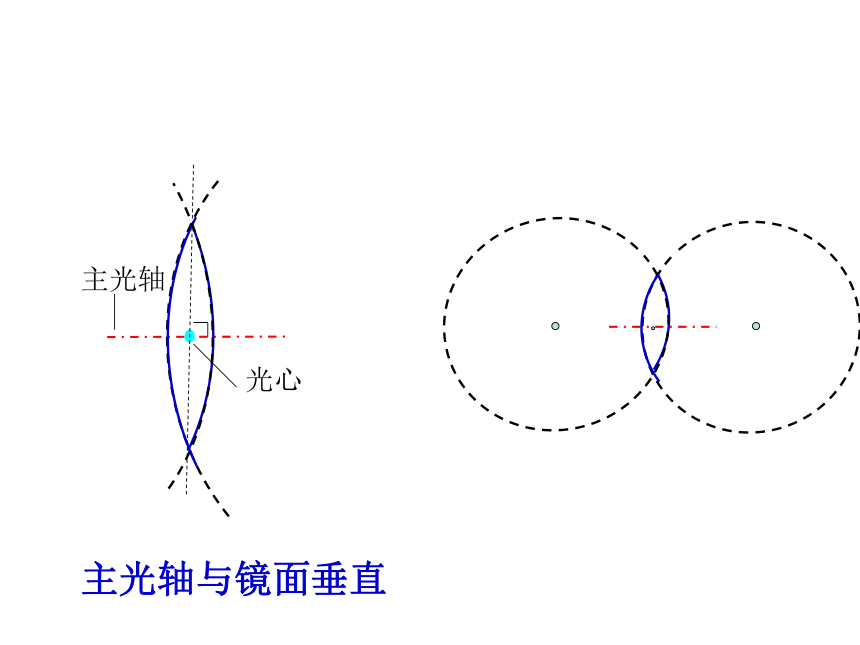

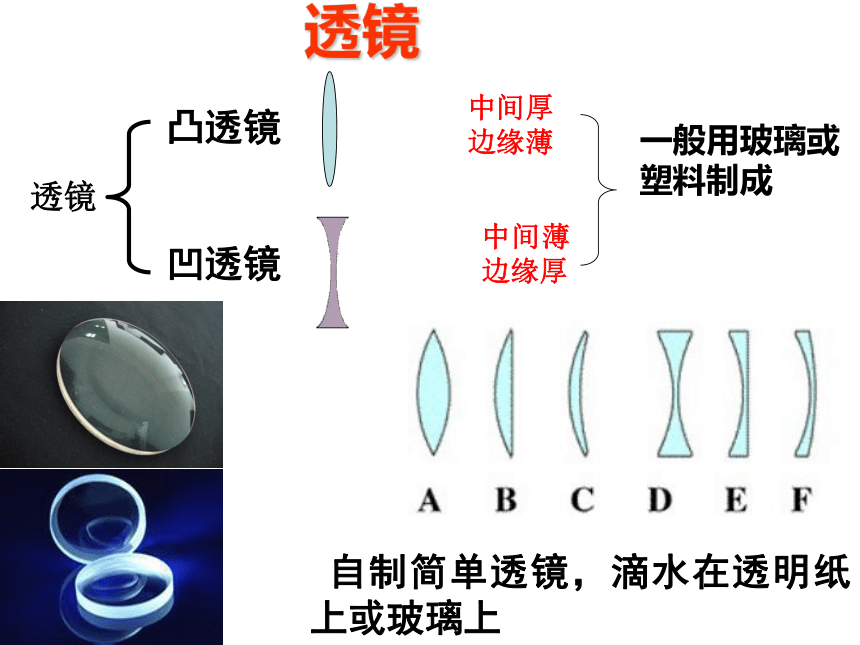

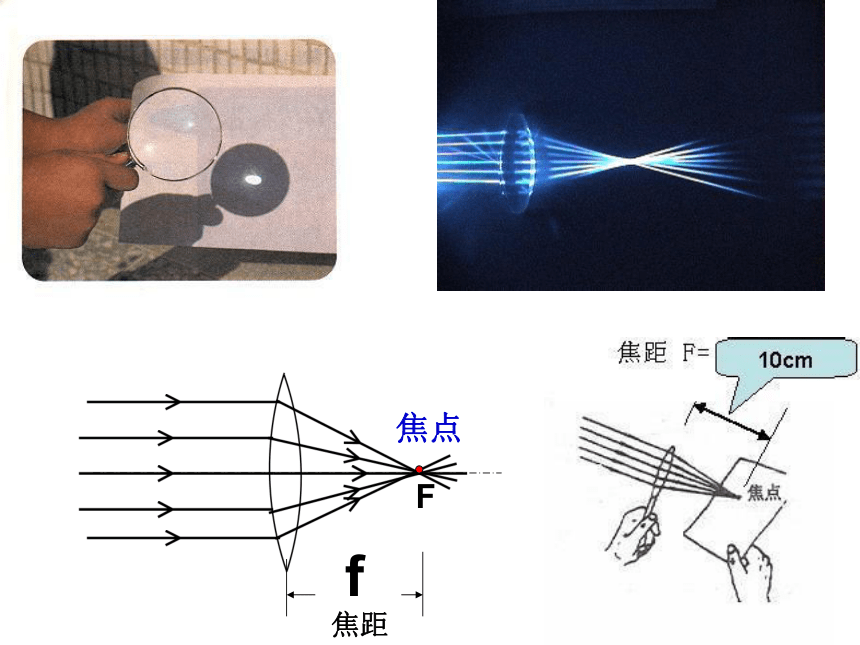

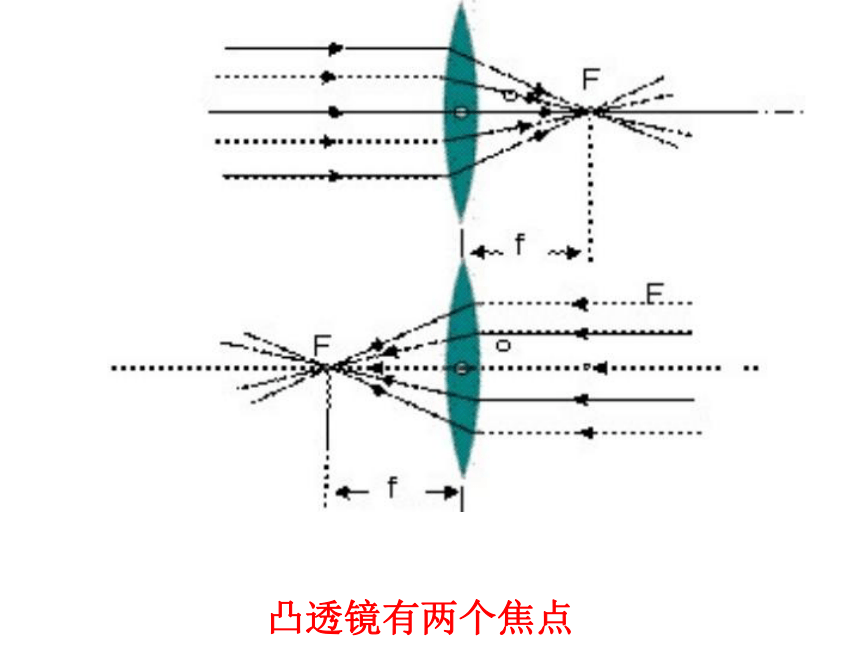

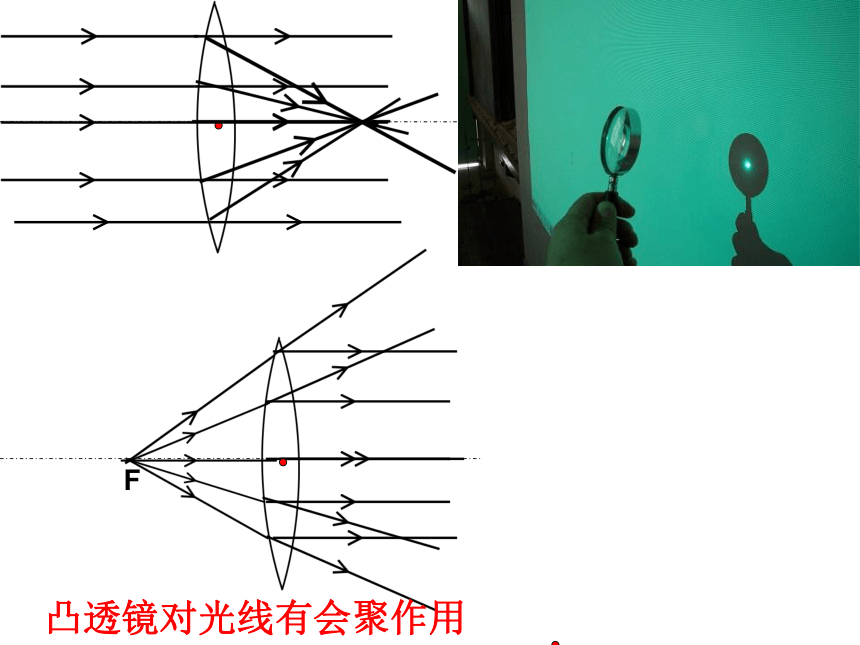

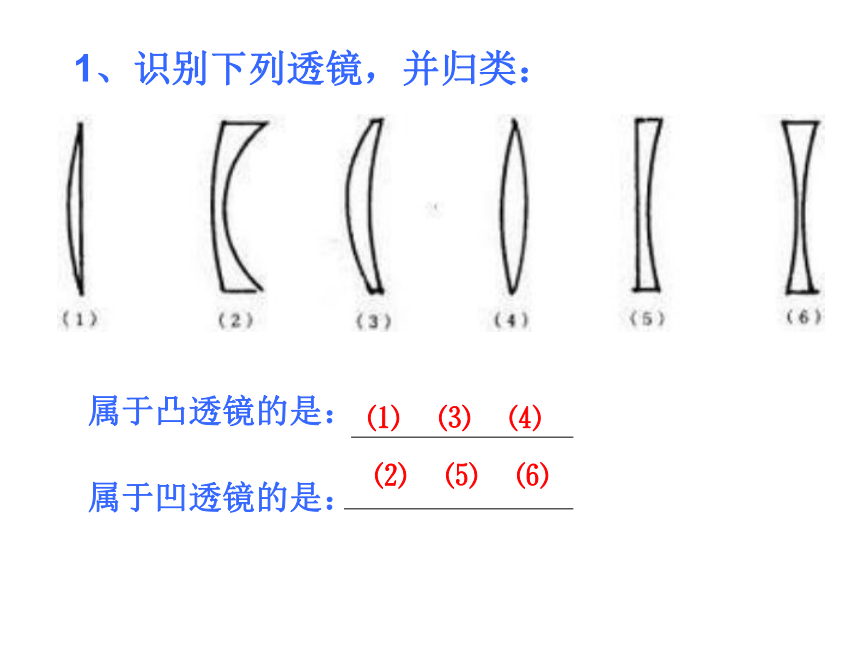

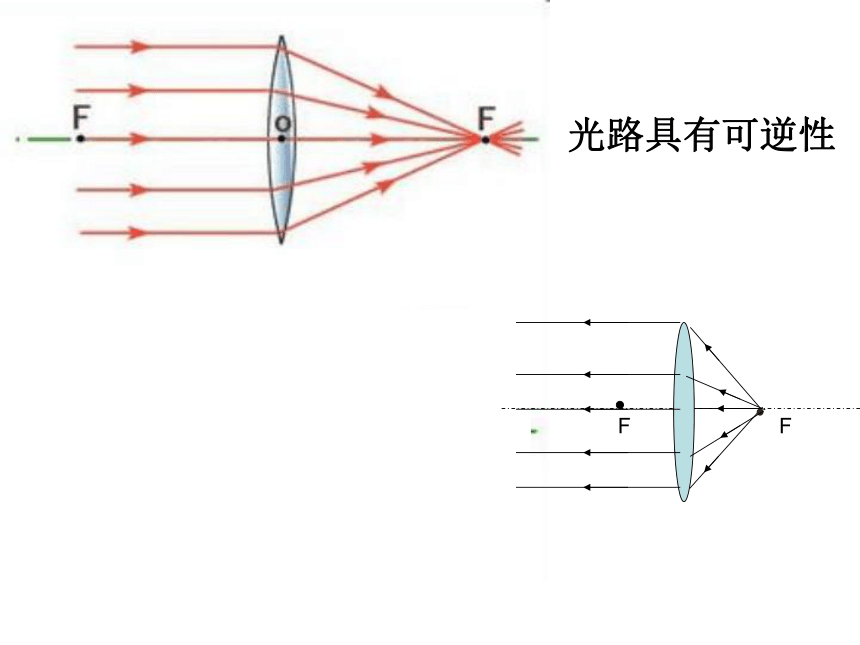

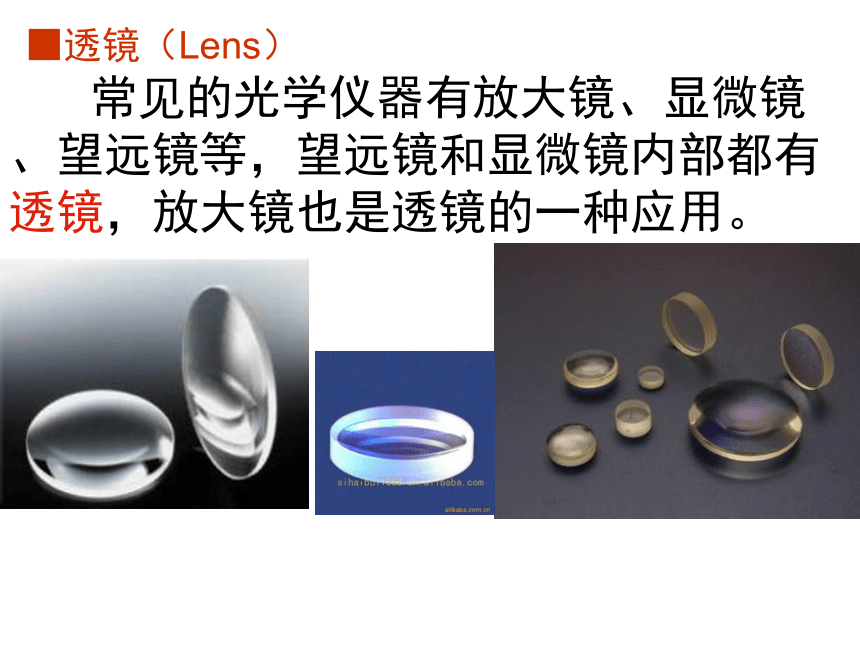

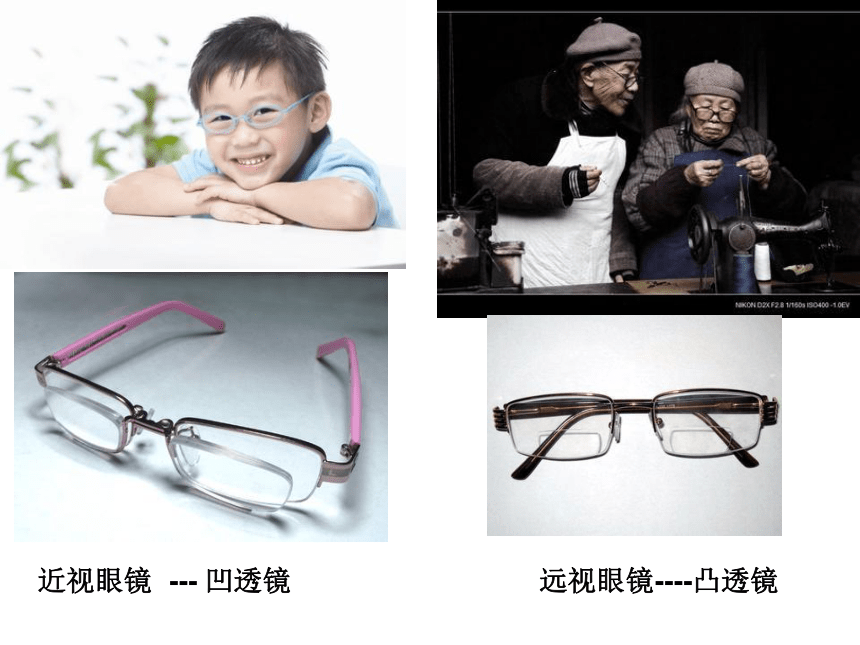

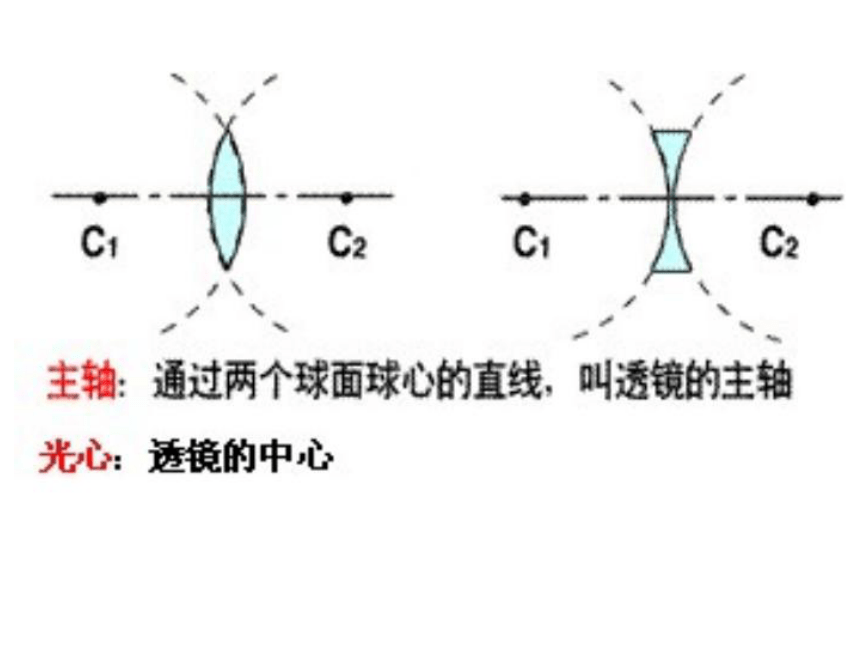

课件31张PPT。第6节 透镜和视觉■透镜（Lens）　　常见的光学仪器有放大镜、显微镜、望远镜等，望远镜和显微镜内部都有透镜，放大镜也是透镜的一种应用。透镜凸透镜凹透镜一般用玻璃或塑料制成自制简单透镜，滴水在透明纸上或玻璃上中间厚边缘薄中间薄边缘厚透镜远视眼镜----凸透镜近视眼镜 --- 凹透镜 属于凸透镜的是： 属于凹透镜的是：⑴ ⑶ ⑷⑵ ⑸ ⑹1、识别下列透镜，并归类：光心主光轴主光轴与镜面垂直F f焦点焦距凸透镜有两个焦点光路具有可逆性FF凸透镜对光线有会聚作用根据光的折射中光路是可逆的，完成下图F凸透镜对光的会聚作用表示加凸透镜后光线向主轴“靠拢”凸透镜对光线的作用凸透镜对光线起会聚作用
也叫会聚透镜。凸透镜三条特殊光线的画法：FF①通过光心的光线经过透镜后方向不变；②跟凸透镜主轴平行的光线，折射后通过焦点；③通过凸透镜焦点的光线，折射后跟主轴平行。完成下列光路图（3）凹透镜凹透镜对光线的作用 结论：平行于主光轴的光线经凹透镜后变得发散，
因此凹透镜也叫发散透镜凹透镜的虚焦点FOF凹透镜对光的发散表示：光线更向主轴“远离”了FF①通过光心的光线经过透镜后方向不变；②跟主轴平行的光线，折射后反向延长线通过焦点；③射向焦点的光线，折射后跟主轴平行。凹透镜三条特殊光线的画法：o完成下列光路图5、在下列虚线处填上适当的透镜凸透镜凹透镜一、分类：小 结 二、概念：1、主光轴 2、光心
3、焦 点 4、焦距 三、透镜对光线的作用：
1、凸透镜对光线起
会聚作用，也叫会聚透镜


2、凹透镜对光线起
发散作用，也叫发散透镜凸透镜和凹透镜讨论：能不能用冰和阳光
来取火？
