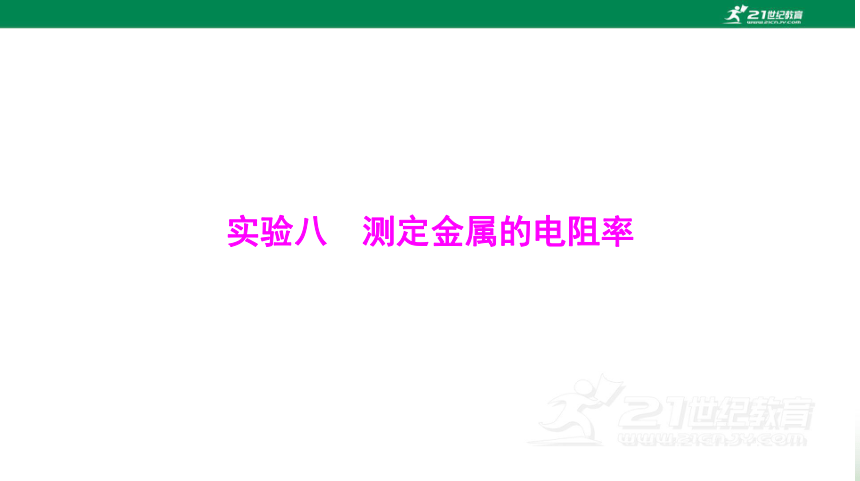

实验八
测定金属的电阻率

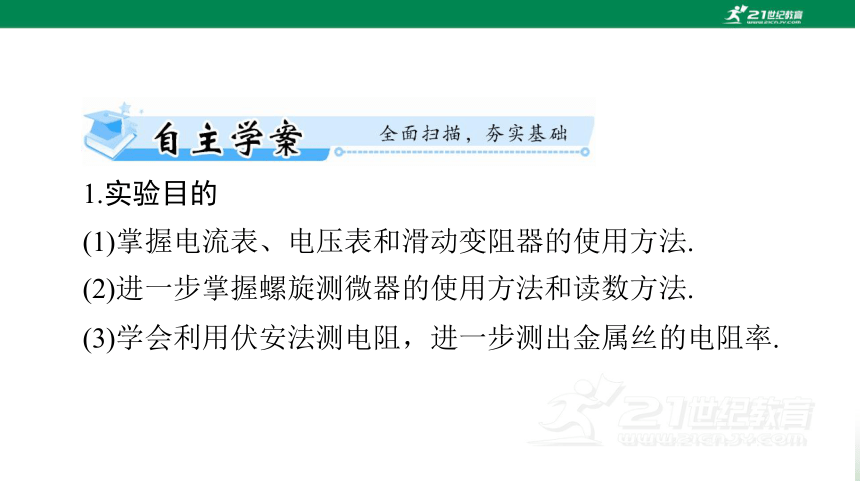

1.实验目的
(1)掌握电流表、电压表和滑动变阻器的使用方法.
(2)进一步掌握螺旋测微器的使用方法和读数方法.
(3)学会利用伏安法测电阻,进一步测出金属丝的电阻率.

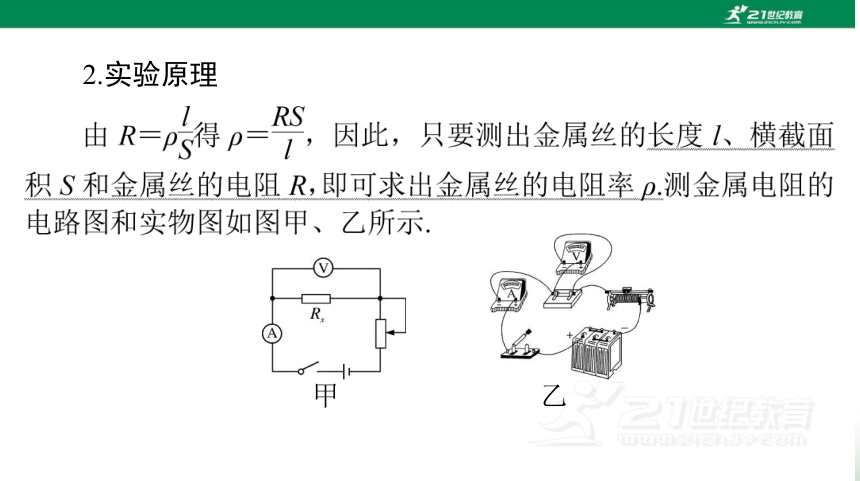

2.实验原理
甲
乙
3.实验器材
被测金属丝,直流电源(4 V),电流表(0~0.6 A),电压表(0~
3 V),滑动变阻器(0~50 Ω),开关,导线若干,螺旋测微器,毫
米刻度尺等.

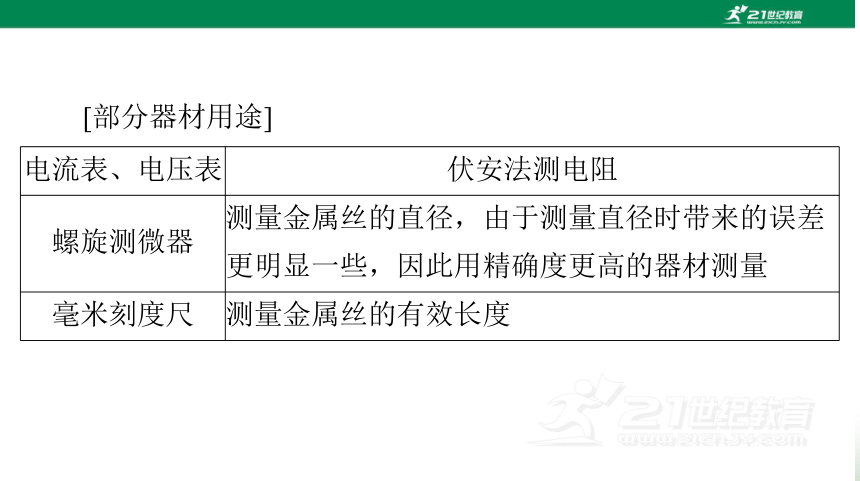

电流表、电压表 伏安法测电阻
螺旋测微器 测量金属丝的直径,由于测量直径时带来的误差
更明显一些,因此用精确度更高的器材测量
毫米刻度尺 测量金属丝的有效长度
[部分器材用途]

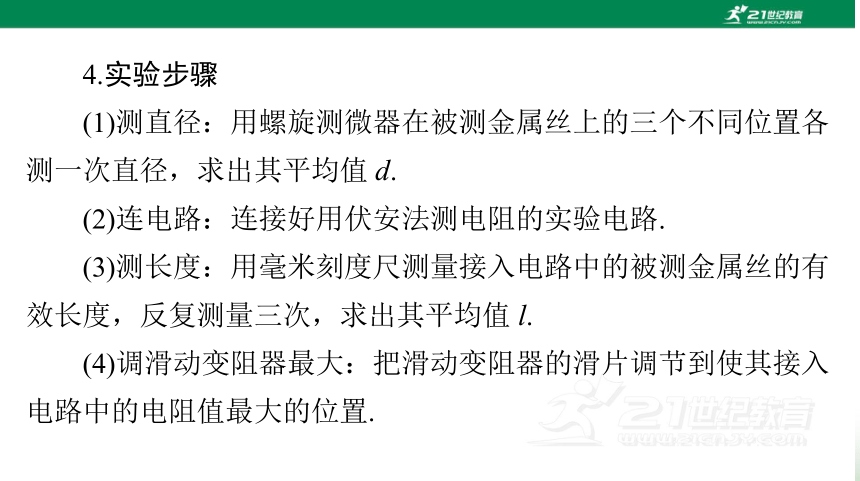

4.实验步骤
(1)测直径:用螺旋测微器在被测金属丝上的三个不同位置各
测一次直径,求出其平均值 d.
(2)连电路:连接好用伏安法测电阻的实验电路.
(3)测长度:用毫米刻度尺测量接入电路中的被测金属丝的有
效长度,反复测量三次,求出其平均值 l.
(4)调滑动变阻器最大:把滑动变阻器的滑片调节到使其接入
电路中的电阻值最大的位置.

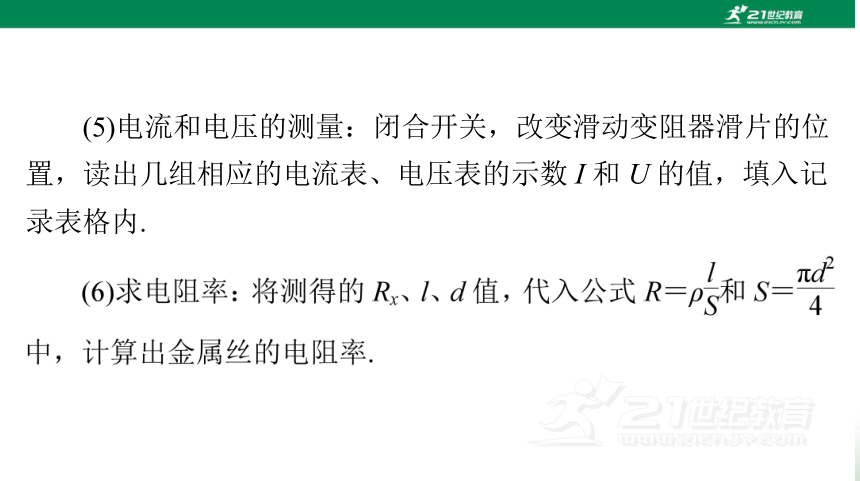

(5)电流和电压的测量:闭合开关,改变滑动变阻器滑片的位
置,读出几组相应的电流表、电压表的示数 I 和 U 的值,填入记
录表格内.

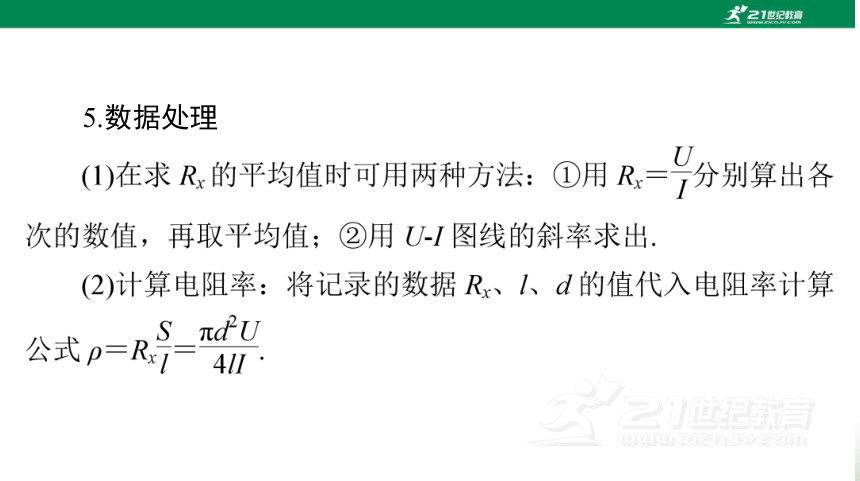

5.数据处理
6.误差分析
(1)金属丝的横截面积是利用直径计算而得,金属丝直径的测量是产生误差的主要来源之一.
(2)采用伏安法测量金属丝的电阻时,由于采用的是电流表外接法,测量值小于真实值,使电阻率的测量值偏小.
(3)金属丝的长度测量、电流表和电压表的读数等会带来偶然误差.
(4)由于金属丝通电后发热升温,会使金属丝的电阻率变大,造成测量误差.

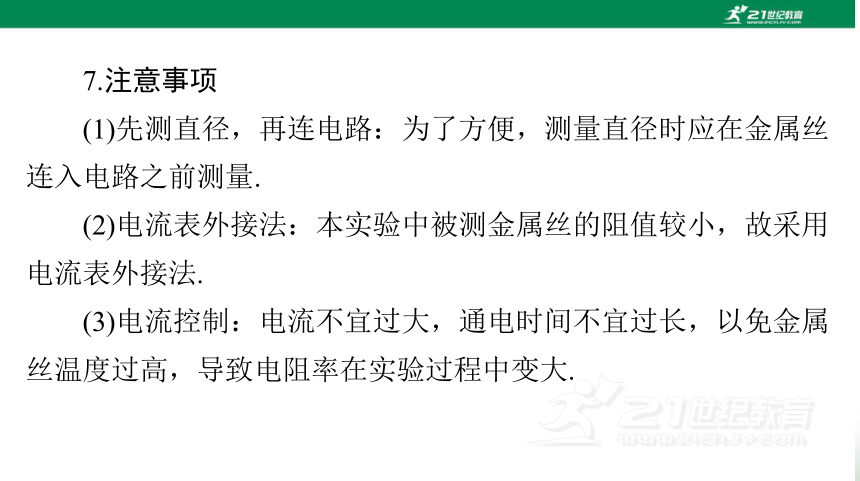

7.注意事项
(1)先测直径,再连电路:为了方便,测量直径时应在金属丝
连入电路之前测量.
(2)电流表外接法:本实验中被测金属丝的阻值较小,故采用
电流表外接法.
(3)电流控制:电流不宜过大,通电时间不宜过长,以免金属
丝温度过高,导致电阻率在实验过程中变大.

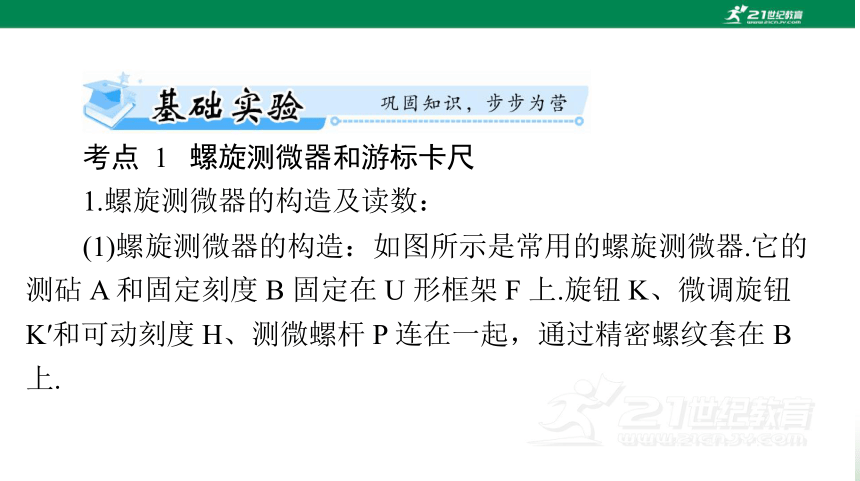

考点 1 螺旋测微器和游标卡尺
1.螺旋测微器的构造及读数:

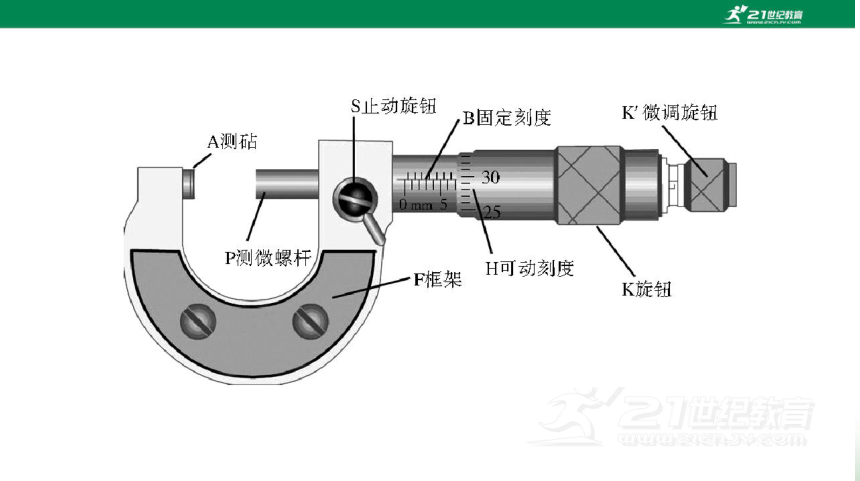

(1)螺旋测微器的构造:如图所示是常用的螺旋测微器.它的
测砧 A 和固定刻度 B 固定在 U 形框架 F 上.旋钮 K、微调旋钮
K′和可动刻度 H、测微螺杆 P 连在一起,通过精密螺纹套在 B
上.
(2)螺旋测微器的原理:测微螺杆 P 与固定刻度 B 之间的精密
螺纹的螺距为 0.5 mm ,即旋钮 K 每旋转一周,P 前进或后退
0.5 mm,可动刻度 H 上有 50 个等分刻度,每转动一小格,P 前进
或后退 0.01 mm,即螺旋测微器的精确度为 0.01 mm.读数时误差
出现在毫米的千分位上,因此,螺旋测微器又叫千分尺.
(3)读数:测量时被测物体长度的整数(或半整数)毫米数由固定
刻度读出,小数部分由可动刻度读出.
①测量值( 毫米) =固定刻度数( 毫米) +可动刻度数( 估读一
位)×0.01(毫米);
②固定刻度读数:半刻度线露出则固定刻度数应为××.5 mm,
没露出则为××mm;(××表示固定刻度水平线下面的刻度数)
③可动刻度要估读,小数点后应保留三位有效数字.
2.游标卡尺:
(1)构造:如图所示,主尺、游标尺(主尺和游标尺上各有一
个内、外测量爪),游标尺上还有一个深度尺,尺身上还有一个
紧固螺钉.
(2)用途:测量厚度、长度、深度、内径、外径.
(3)原理:利用主尺的最小分度与游标尺的最小分度的差值制
成.不管游标尺上有多少个小等分刻度,它的刻度部分的总长度比
主尺上的同样多的小等分刻度少 1 mm.常见的游标卡尺的游标尺
上小等分刻度分别为10、20、50刻度,可准确到0.1 mm、0.05 mm、
0.02 mm,如下表所示:
刻度格数
(分度) 刻度总长度 每小格与
1 mm的差值 精确度
(可准确到)
10 9 mm 0.1 mm 0.1 mm
20 19 mm 0.05 mm 0.05 mm
50 49 mm 0.02 mm 0.02 mm
(4)读数:若用 x 表示由主尺上读出的整毫米数,K 表示从游
标尺上读出与主尺上某一刻线对齐的游标的格数,则记录结果表
达为(x+K×精确度)mm.
【典题 1】某同学用如图甲所示的螺旋测微器测量小球的
直径时,他应先转动______使 F 靠近小球,再转动_______使 F
夹住小球,直至听到棘轮发出声音为止,拨动________使 F 固定
后读数.正确操作后,螺旋测微器的示数如图乙所示,则小球的直
径是________ mm.
乙
甲
答案:D H G 6.700
【典题 2】如图所示,请读出各游标卡尺的读数,甲:
____________,乙:____________, 丙:____________.
甲
乙
丙
答案:11.4 mm 10.60 mm 4.20 mm
两种接法 内接法 外接法
电路图
误差原因 电流表分压
U测=Ux+UA 电压表分流
I测=Ix+IV
考点 2 内接法与外接法的误差分析
1.电流表的内接法和外接法的比较.
(续表)
2.两种电路的选择.
(1)阻值比较法:先将待测电阻的估计值与电压表、电流表内
阻进行比较,若 Rx 较小,宜采用电流表外接法;若 Rx 较大,宜采
用电流表内接法.简单概括为“大内偏大、小外偏小”.
(2)临界值计算法:
(3)实验试探法:按图所示接好电路,让电压表一根接线柱
P 先后与 a、b 处接触一下,如果电压表的示数有较大的变化,
而电流表的示数变化不大,则可采用电流表外接法;如果电流表
的示数有较大的变化,而电压表的示数变化不大,则可采用电流
表内接法.
(4)若知电流表内阻,无论待测电阻多大,均用电流表内接法.
若知电压表内阻,无论待测电阻多大,均用电流表外接法.
【典题 3】某物理学习小组的两位同学采用“伏安法”测金属
丝的电阻率实验中,实验室备有下列实验器材:
乙
甲
A.电压表(量程 0~3 V,内阻约为 15 kΩ);
B.电流表(量程 0~3 A,内阻约为 0.2 Ω);
C.电流表(量程 0~0.6 A,内阻约为 1 Ω);
D.变阻器 R1(0~100 Ω,0.6 A);
E.电池组 E(电压为 3 V);
F.待测金属丝(阻值约为 5 Ω);
G.开关 S,导线若干,游标卡尺,螺旋测微器等.
(2)甲、乙两位同学分别画出了两个电路图,如图 S8-6 甲、乙
所示.为减小实验误差,本实验选用_____(填“甲”或“乙”)图比
较合适,用该电路测量电阻值测量结果会________(填“偏大” 偏
小”或“不变”).
答案:(1)C (2)甲 偏小
(1)为减小实验误差,电流表应选用__________(填字母).
两种接法 限流式接法 分压式接法 对比说明
两种接法电路图 串、并联关系不同
负载R上电压调节范围 0≤U≤E 分压电路调节范围大
考点 3 分压法和限流法的选择
1.滑动变阻器的限流式接法和分压式接法.
两种接法 限流式接法 分压式接法 对比说明
负载R上电流调节范围 分压电路调节范围大
闭合S前滑片 P 位置 b 端 a 端 都是为了保护电路元件
(续表)
2.必须选用分压式的“3 种情况”.
(1)若采用限流式接法不能控制电流满足实验要求,既若滑动
变阻器阻值调到最大时,待测电阻上的电流(或电压)仍超过电流表
(或电压表)的量程,或超过待测电阻的额定电流(或电压),则必须
选用分压式接法.
(2)若待测电阻的阻值比滑动变阻器总电阻大得多,以致在限
流电路中,滑动变阻器的滑片从一端滑到另一端时,待测电阻上
的电流或电压变化不明显,此时,应改用分压式接法.
(3)若实验中要求电压从零开始调节,则必须采用分压式接法.
【典题 4】有一个电阻 Rx,其阻值大约是 10 Ω,请选择适当
的器材,以便测量其阻值.可供选择的电路如图甲、乙所示,可供
选择的器材如下:
甲
乙
A.电动势为 4.5 V、内阻不计的电源 E;
B.量程为 0~15 V、内阻 10 kΩ的电压表 V1;
C.量程为 0~3 V、内阻 6 kΩ的电压表 V2;
D.量程为 0~300 mA、内阻 4 Ω的电流表 A1;
E.量程为 0~5 A、内阻 2 Ω的电流表 A2;
F.最大阻值 20 Ω、额定电流 1.5 A 的滑动变阻器 R1;
G.最大阻值 500 Ω、额定电流 0.5 A 的滑动变阻器 R2;
H.开关和若干根导线.
则选用的电路是________(填“甲”或“乙”),选用的器材有
______________(填字母).
答案:甲 A、C、D、F、H
考点 4 测金属丝电阻率实验
【典题5】(2024 年山东卷)某学习小组对两种型号铅笔芯的电
阻率进行测量.实验器材如下:
学生电源(输出电压 0~16 V);
滑动变阻器(最大阻值 10 Ω,额定电流 2 A);
电压表 V(量程 3 V,内阻未知);
电流表 A(量程 3 A,内阻未知);
待测铅笔芯 R(X 型号、Y 型号);
游标卡尺,螺旋测微器,开关 S,单刀双掷开关 K,导线若干.
甲
乙
回答以下问题:
(1)使用螺旋测微器测量铅笔芯直径,某次测量结果如图甲所
示,该读数为________mm.
(2)把待测铅笔芯接入图乙所示电路,闭合开关 S 后,将滑动
变阻器滑片由最右端向左调节到合适位置,将单刀双掷开关 K 分
别掷到 1、2端,观察到电压表示数变化比电流表示数变化更明显,
则测量铅笔芯电阻时应将 K 掷到________(填“1”或“2”)端.
(3)正确连接电路,得到 Y 型号铅笔芯 I-U 图像如图丙所示,
求得电阻 RY=_______Ω(保留 3 位有效数字);采用同样方法得到
X 型号铅笔芯的电阻为 1.70 Ω.
丙
(4)使用游标卡尺测得 X、Y型号铅笔芯的长度分别为 40.68 mm、
60.78 mm,使用螺旋测微器测得 X、Y 型号铅笔芯直径近似相等,
则 X 型号铅笔芯的电阻率________(填“大于”或“小于”)Y 型
号铅笔芯的电阻率.
答案:(1)2.450 (2)1 (3)1.91 (4)大于
实验原理
的创新
1.采用等效替代法测变化的电阻.
2.通过 R-L 图线求电阻率.
(续表)
测电阻方
法的创新
【典题 6】(2022 年浙江卷)小明同学根据图甲的电路连接
器材来探究导体电阻与其影响因素的定量关系.实验时多次改变
合金丝甲接入电路的长度 l、调节滑动变阻器的阻值,使电流表的
甲
乙
丙
(1)在实验中使用的是______(填“0~20 Ω”或“0~200 Ω”)
的滑动变阻器.
(2)在某次测量时,量程为 3 V 电压表的指针位置如图丙所示,
则读数 U=________V.
(3)已知合金丝甲的横截面积为 7.0×10-8 m2,则合金丝甲的电
阻率为__________Ω·m(结果保留 2 位有效数字).
(4)图乙中图线 b 是另一根长度相同、材料相同的合金丝乙与
甲的横截面积________(填“大于”“等于”或“小于”)合金丝
乙的横截面积.
最大约为 8 Ω,为了使电压表有明显的读数变化,则滑动变阻器的
阻值不能太大,选 0~20 Ω比较合适.
(2)量程为 3 V 的电压表,精度为 0.1 V,估读到 0.01 V,则电
压为 1.32 V.
(4)另一根长度相同、材料相同的合金丝乙与合金丝甲并联后,
电阻率不变,而横截面积变为 S′=S+S乙,由题图乙中图线 b 可得
10-8 m2>S,合金丝甲的横截面积小于合金丝乙的横截面积.
答案:(1)0~20 Ω (2)1.32(1.31~1.34 均可)
(3)1.1×10-6(0.90×10-6~1.3×10-6 均可) (4)小于
【迁移拓展】(2022 年江苏苏州模拟)某实验小组为了测量自
来水的电阻进而得出自来水的电阻率,在粗细均匀的圆柱形玻璃
管中注满自来水,玻璃管两端口用插有铁钉的橡皮塞塞住,进行
如下实验.
(1)注水前,用如图甲所示游标卡尺的____________(填字母)
测量爪测玻璃管内径,其示数如图乙所示,则该玻璃管的内径为
________mm.
甲
乙
(2)用多用电表欧姆挡“×1 k”倍率,对玻璃管中水的电阻进
行测量,示数如图为______kΩ.
(3)为了精确测量水柱的阻值,实验小组采用如图甲所示
的实验电路进行实验.
①请在图乙中根据该实物图完成对应的电路图;
甲
乙
U/V 0.08 0.20 0.30 0.40 0.50 0.55
I/μA 25 78 117 145 185 195
②在闭合开关之前,应把滑动变阻器的滑片 P 置于最______
(填“左”或“右”)端;
③实验时电流表采用量程为 0~200 μA(内阻约 500 Ω)的微安
表,电压表是量程为 0~3 V(内阻不祥)的伏特表.闭合开关后调节
滑片 P,测得的数据如下.
请在图坐标图上画出 U-I 关系图线,并求出待测电阻值
________kΩ.
(4)结果与多用电表的测量值比较差别很大,请分析出现这种
情况的主要原因是________________________________________
_______________________________________________.
解析:(1)注水前,用如图甲所示游标卡尺的 B 测量爪测玻璃
管内径,该游标卡尺为 50 分度游标卡尺,图中读数为 2.2 cm+
25×0.02 mm=22.50 mm,即该玻璃管的内径为 22.50 mm.
(2)玻璃管中水的电阻 108×1 kΩ=108 kΩ.
②在闭合开关之前,为了使电表读数从最小开始,应把滑动
变阻器的滑片 P 置于最左端.
③画一条直线,使尽可能多的点落在直线上,并使直线两边
的点大致相等.
(3)①对应的电路图如图 所示.
图线的斜率代表待测电阻值的大小,则待测电阻值 Rx≈
2.75 kΩ.
(4)电路图中电流表采用外接法,由于自来水柱的电阻比电压
表内阻大得多,电压表的分流很大,使得电流表的读数比流过自
来水柱的真实电流大得多,导致电阻测量值偏小太多.
答案:(1)B 22.50 (2)108
(3)①如图所示. ②左 ③如图所示. 2.75
(4)伏安表的分流作用太大,导致电阻测量值偏小太多
