通过透镜看世界
第7节

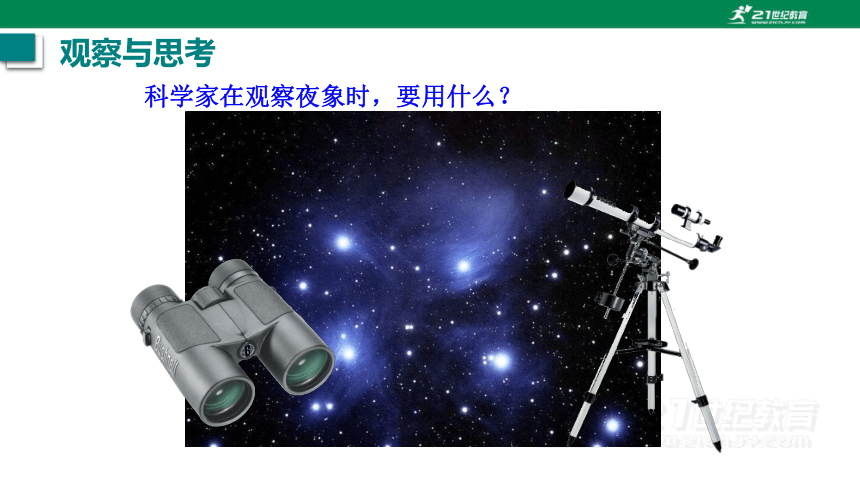

科学家在观察夜象时，要用什么？
观察与思考

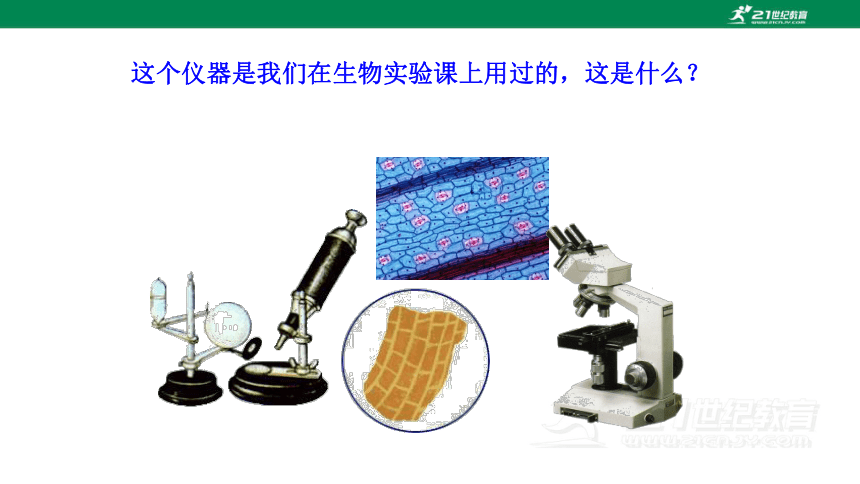

这个仪器是我们在生物实验课上用过的，这是什么？
学习目标
1.了解望远镜和显微镜的基本结构。（重点）
2.能说出望远镜和显微镜的成像原理。（难点）

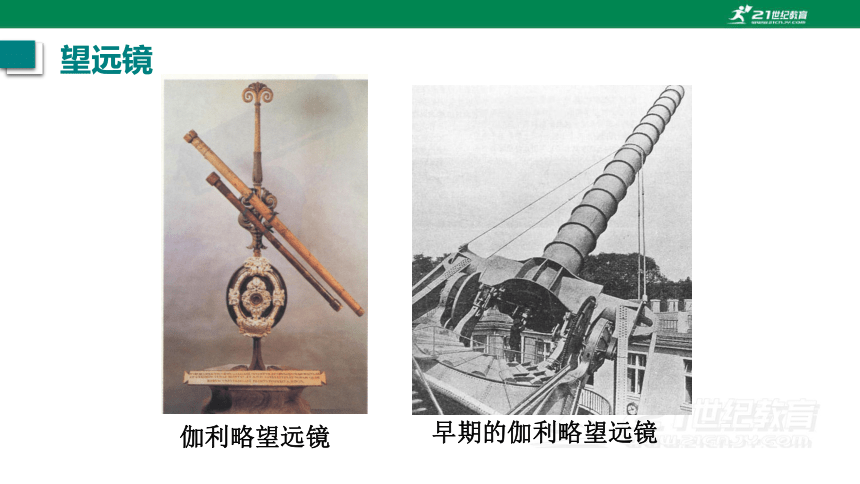

伽利略望远镜
早期的伽利略望远镜
望远镜

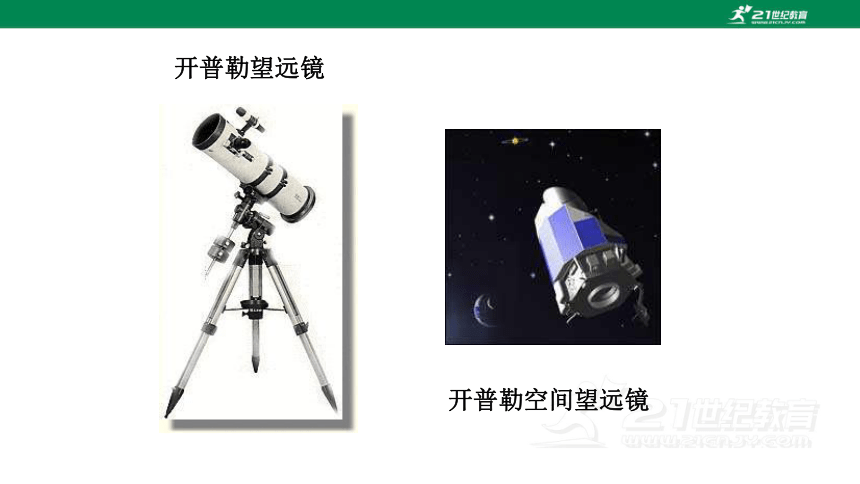

开普勒望远镜
开普勒空间望远镜
欧洲xmm空间望远镜
数字式巡天望远镜
目镜
物镜
靠近眼睛的透镜
靠近物体的透镜

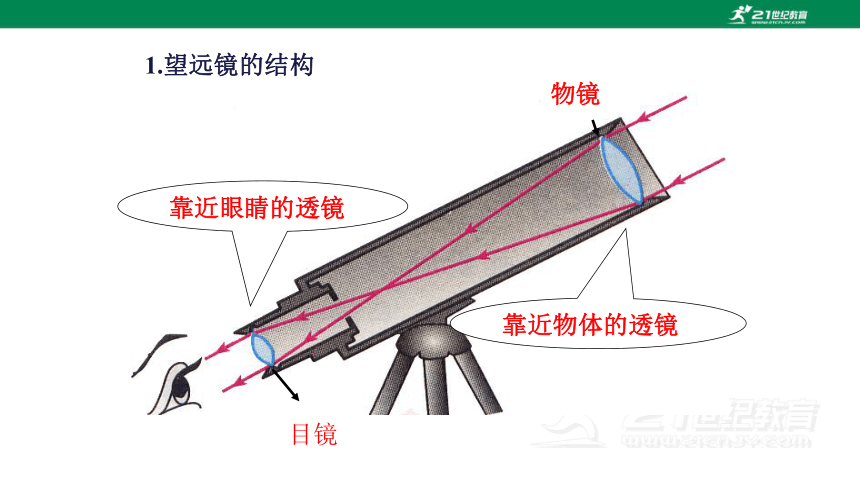

1.望远镜的结构
物镜
目镜
第一次：倒立、缩小、实像

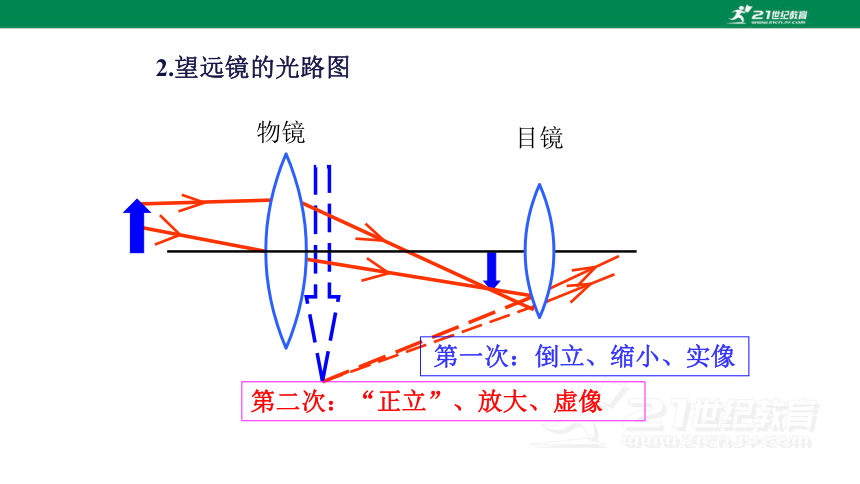

2.望远镜的光路图
第二次：“正立”、放大、虚像

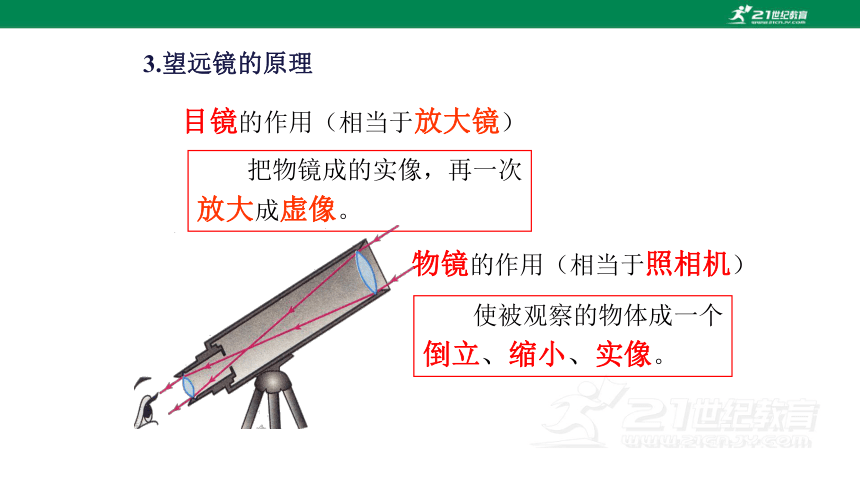

3.望远镜的原理
物镜的作用（相当于照相机）
目镜的作用（相当于放大镜）
使被观察的物体成一个
倒立、缩小、实像。
把物镜成的实像，再一次
放大成虚像。
思考
物体距离物镜很远，它的像却离物镜很近，这样的像应该是缩小的，为什么用望远镜观察物体时会感到像被放大了？
原来，我们能不能看清一个物体，它对我们的眼睛所成“视角”的大小十分重要。

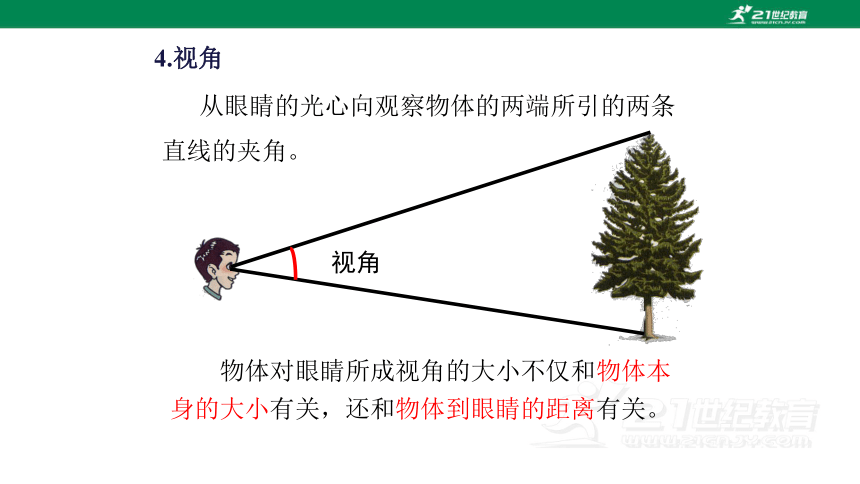

4.视角
从眼睛的光心向观察物体的两端所引的两条直线的夹角。
视角
物体对眼睛所成视角的大小不仅和物体本身的大小有关，还和物体到眼睛的距离有关。
视角大
a
视角小
a
距离相等时，大物体的视角大，小物体的视角小。
视角小
物体大小一定时，看近处的物体视角大，远处的物体视角小。
视角大
a
a
通过望远镜看物体
物体
缩小的像
通过目镜可观察物体的虚像，视角增大了，好像物体被移近，从而使我们能看清远处的物体。
视角
望远镜虽然没有把物体放大，但成的像离物体很近，增大了视角，所以感觉看到的物体放大了，变清楚了。
物体
像
你找到看清微小物体和很远物体的方法了吗？
增大视角
望远镜的物镜的直径很大，能够会聚更多的光，使得所成的像更加明亮。
除了凸透镜外，天文望远镜也常用凹面镜做物镜。
哈勃天文望远镜。把天文望远镜安置在大气层外，可以免受大气层的干扰，得到更清晰的天体照片。
它的物镜是一个很大的凹面镜
距地球两千八百万光年的宽边帽星系
（距地球2800万光年，横跨5万光年的距离，更有8000亿颗恒星）
两个螺旋形星系相互碰撞
早期的显微镜
教学用生物显微镜
显微镜
手术显微镜
实体显微镜
三维视频显微镜
扫描电子显微镜
扫描探针显微镜
透射电子显微镜
一般的放大镜，放大倍数有限，要想看清楚动植物的细胞等非常小的物体，就要使用显微镜。
靠近眼睛的透镜叫目镜
靠近物体的透镜叫物镜
1.显微镜的结构
2.显微镜成像原理
物镜
目镜
第一次：“倒立”、放大、实像
第二次：“正立”、放大、虚像
3.光路图说明
4.显微镜的原理
物镜的作用（相当于投影仪）
目镜的作用（相当于放大镜）
使被观察的物体成一个
倒立、放大、实像。
把物镜成的实像，再一次放大成虚像。
经过两次放大作用，我们就可以看到肉眼看不见的小物体了。
显微镜下的植物细胞
小鱼的鱼鳍骨
发光的动物肌蛋白丝
物镜的作用 目镜的作用
显微镜
望远镜
相当于投影仪。成
放大、倒立、实像
相当于照相机。成
缩小、倒立、实像
相当于放大镜。成
放大、正立、虚像
在显微镜和望远镜中看到的像都是倒立的。
相当于放大镜。成
放大、正立、虚像
1.显微镜镜筒两端各有一组_______，靠近眼睛的叫______，靠近被观察物体的是_______ 。
2.用显微镜观察物体时，物镜对物体所成的像是一个放大的____像（“虚”或“实”），道理就像_______的镜头成像一样，目镜的作用则像一个_______再次对这个像成放大的______ （“虚像”或“实像”）。
凸透镜
目镜
物镜
实
投影仪
放大镜
虚像
课堂练习
3.望远镜物镜的作用是使远处的物体在焦点附近成_____像（填“虚”或“实”），这个像是__________ （填“放大的”或“缩小的”），道理就像__________的镜头成像一样，目镜的作用则像一个__________用来把这个像放大。
实
缩小的
照相机
放大镜
4.物体对眼睛所成视角的大小不仅和 的大小有关，还和物体到眼睛的 有关系。
物体本身
物体到眼睛的距离
5.小明在用显微镜时，物镜和目镜的成像情况是（ ）
A.物镜成放大的虚像，目镜成放大的虚像
B.物镜成放大的实像，目镜成放大的实像
C.物镜成放大的虚像，目镜成放大的实像
D.物镜成放大的实像，目镜成放大的虚像
D
