光的反射定律
第2节
第1课时
我们为什么能看见发光物体
光源本身发出的光进入眼睛。
观察与思考
我们为什么也能看见不发光的物体
不发光的物体表面能反射光，物体反射的光进入眼睛，我们也能看见物体。

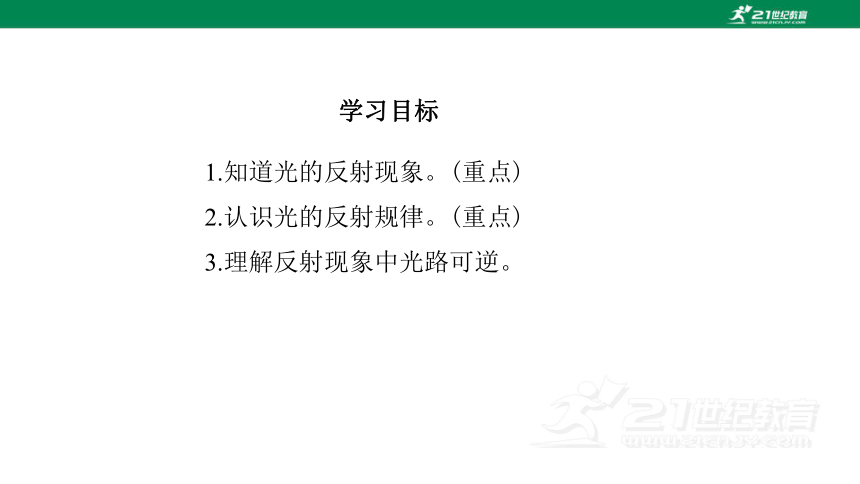

1.知道光的反射现象。(重点)
2.认识光的反射规律。(重点)
3.理解反射现象中光路可逆。
学习目标

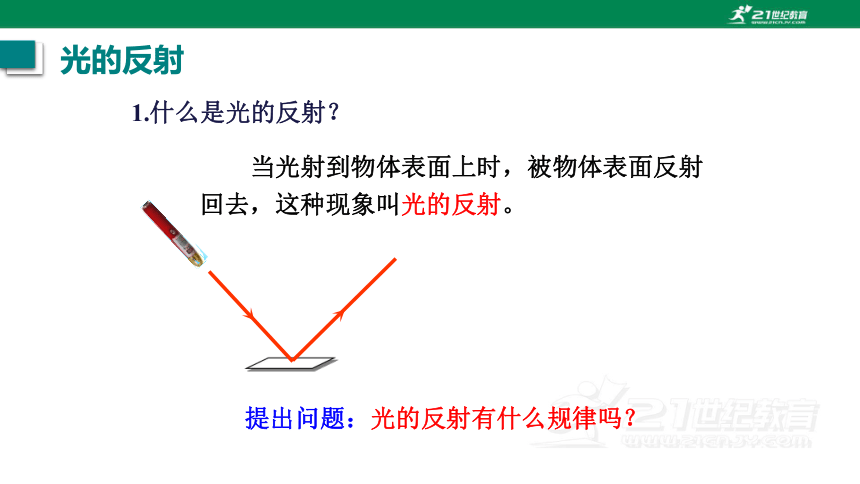

1.什么是光的反射？
当光射到物体表面上时，被物体表面反射回去，这种现象叫光的反射。
提出问题：光的反射有什么规律吗？
光的反射

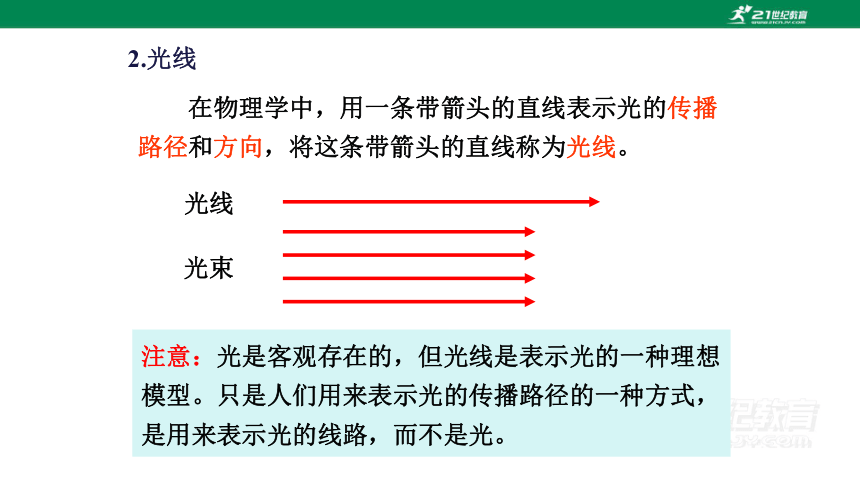

在物理学中，用一条带箭头的直线表示光的传播路径和方向，将这条带箭头的直线称为光线。
光线
光束
注意：光是客观存在的，但光线是表示光的一种理想模型。只是人们用来表示光的传播路径的一种方式，是用来表示光的线路，而不是光。
2.光线

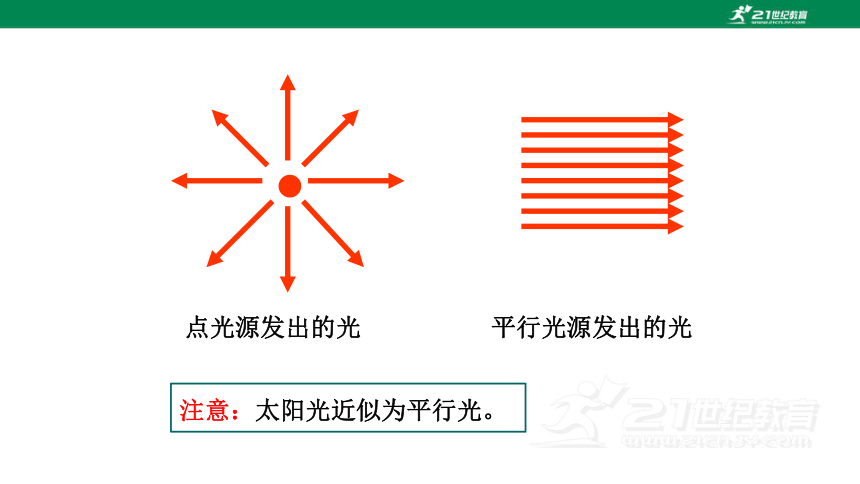

点光源发出的光
平行光源发出的光
注意：太阳光近似为平行光。
作法：沿光的传播路线画一条直线，并在直线上画上箭头表示光的传播方向，如下图所示。

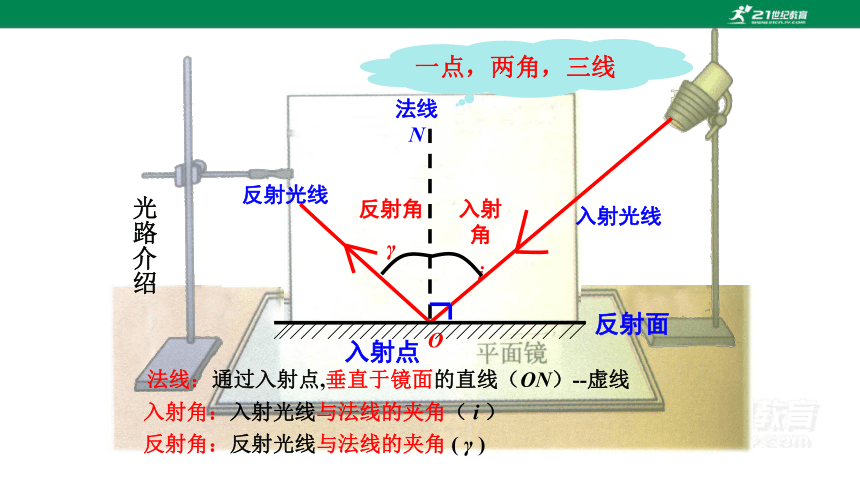

O
法线N
入射角
i
反射角
γ
入射光线
反射光线
法线：通过入射点,垂直于镜面的直线（ON）--虚线
入射角：入射光线与法线的夹角（ i ）
反射角：反射光线与法线的夹角 ( γ )
反射面
入射点
光路介绍
一点，两角，三线
探究：光反射时遵循什么规律，即反射光沿什么方向射出？
你的猜想：……
依据：……
3.探究光的反射规律
设计实验
实验探究光的反射规律
改变入射角i，多做几次实验：
次数 入射角i 反射角r
1
2
3
...
分析与论证：你发现了什么规律？
洪山嘴中学詹振亚
结论：反射光线与入射光线、法线在同一个平面上
制作：湖北省老河口市洪山嘴中学 詹振亚
洪山嘴中学詹振亚
实验探究光的反射规律
洪山嘴中学詹振亚
洪山嘴中学詹振亚
结论：在反射现象中，光路是可逆的。
实验探究光的反射规律
洪山嘴中学詹振亚
（1）反射光线、入射光线、法线在同一平面内
（2）反射光线、入射光线分居法线两侧
（3）反射角等于入射角
三线共面
两线分居
两角相等
）
）
（4）在反射现象中，光路是可逆的
光路可逆
光的反射定律
光线垂直入射时，情况怎样？
反射角
入射角
=
=
0°
a
当光线垂直入射时，它将被垂直反射出去。
已知图中入射光线，请画出反射光线。
步骤：
　　1．先在反射面上标出入射点O；
　　2．过入射点画出反射面的垂线ON，即法线；
　　3．根据光的反射定律，反射角等于入射角画出反射光线。
O
N
O
试一试
法线 N
O
1
2
3
4
（1）指出光路图中的入射角与反射角
（2）假如∠2＝600，入射角等于 ，反射角等于 ，入射光线与反射光线的夹角等于 。　　　
（３）假如∠１＝60°，入射角等于 ，反射角等于 ,入射光线与反射光线的夹角等于 。　　　
60°
60°
120°
30°
30°
60°
1.根据下图回答下列问题
入射角
反射角
练一练
画出反射光线
画出入射光线
画出镜面
2.按要求画图
光的反射应用 潜望镜
光的反射
预备知识
一点：入射点
二角：入射角、反射角
三线：入射光线、反射光线、法线
反射定律
反射光线与入射光线、法线在同一平面内
反射光线与入射光线分居在法线的两侧
反射角等于入射角
在反射时光路是可逆的
课堂小结
1.入射光线与镜面的夹角由90 减小到60 时，则反射角（ ）
A、由90 减小到30 B、由30 增大到90
C、由30 减小到0 D、由0 增大到30
2.补充下图
D
120O
课堂练习
3.一束光线与水平面成40°入射，要使它被平面镜反射后水平射出，则平面镜应怎样放置？
20°
4.入射光线与镜面的夹角为30 ,若让镜面转动15 ,则反射光线和入射光线的夹角为 .
30
15
15
30
15
15
150
或90
