期末测试（试题）2024-2025学年九年级下册物理苏科版（含解析）

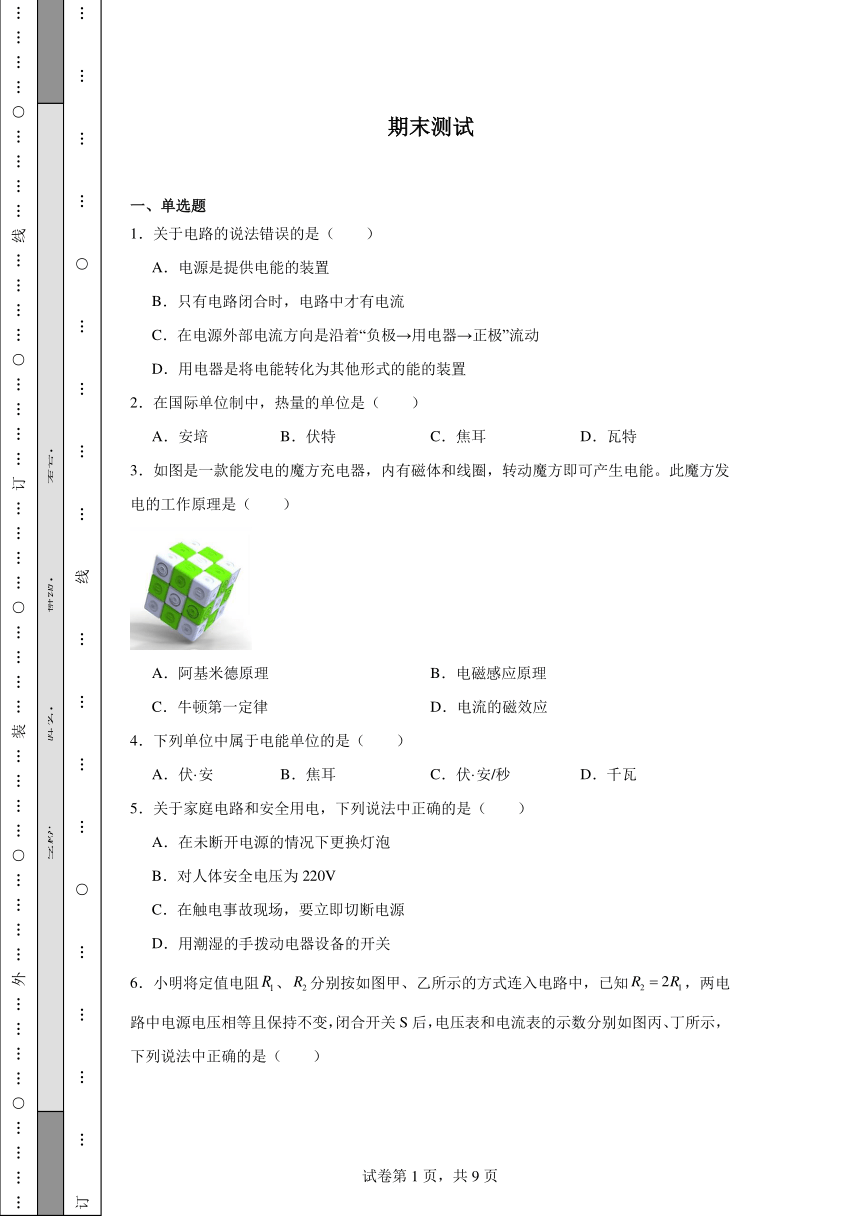

期末测试
一、单选题
1．关于电路的说法错误的是（　　）
A．电源是提供电能的装置
B．只有电路闭合时，电路中才有电流
C．在电源外部电流方向是沿着“负极→用电器→正极”流动
D．用电器是将电能转化为其他形式的能的装置
2．在国际单位制中，热量的单位是（　　）
A．安培 B．伏特 C．焦耳 D．瓦特
3．如图是一款能发电的魔方充电器，内有磁体和线圈，转动魔方即可产生电能。此魔方发电的工作原理是（　　）
A．阿基米德原理 B．电磁感应原理
C．牛顿第一定律 D．电流的磁效应
4．下列单位中属于电能单位的是（　　）
A．伏·安 B．焦耳 C．伏·安/秒 D．千瓦
5．关于家庭电路和安全用电，下列说法中正确的是（　　）
A．在未断开电源的情况下更换灯泡
B．对人体安全电压为220V
C．在触电事故现场，要立即切断电源
D．用潮湿的手拨动电器设备的开关

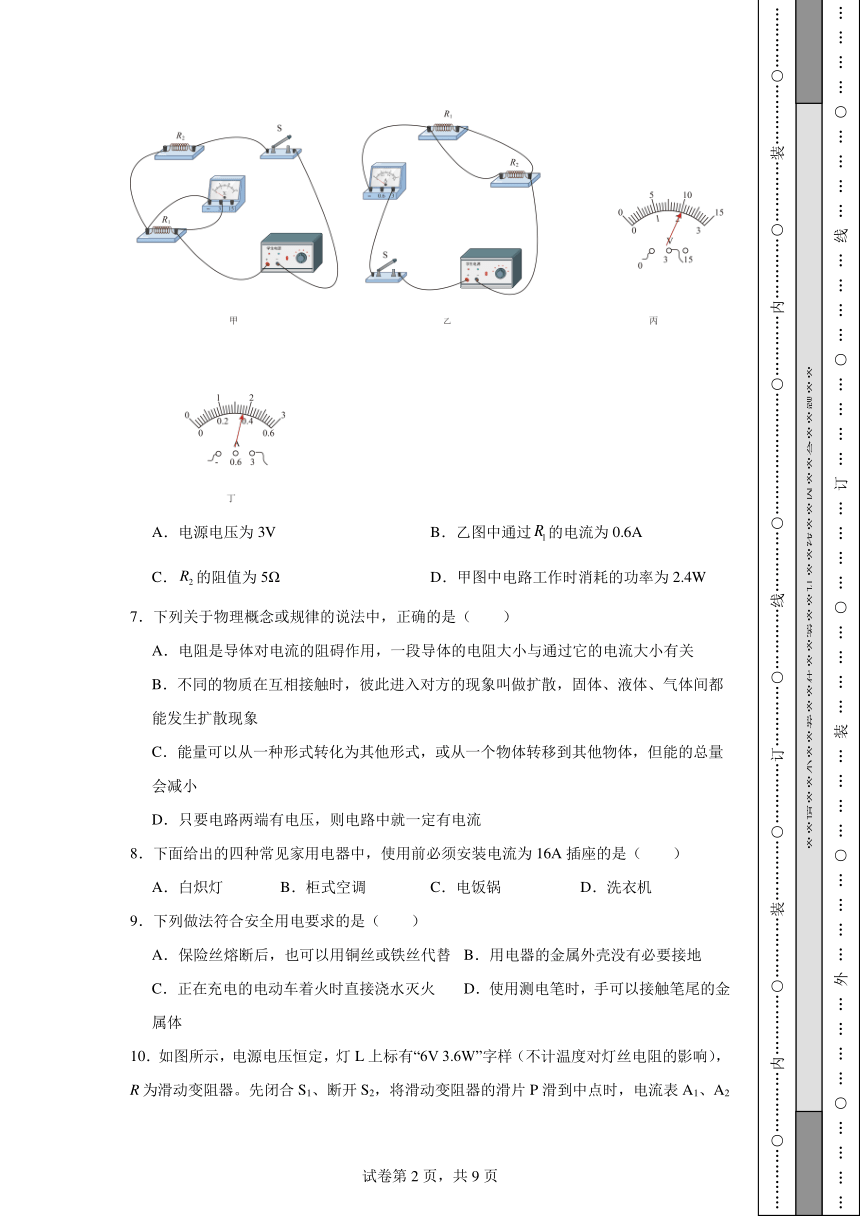

6．小明将定值电阻、分别按如图甲、乙所示的方式连入电路中，已知，两电路中电源电压相等且保持不变，闭合开关S后，电压表和电流表的示数分别如图丙、丁所示，下列说法中正确的是（　　）
A．电源电压为3V B．乙图中通过的电流为0.6A
C．的阻值为5Ω D．甲图中电路工作时消耗的功率为2.4W
7．下列关于物理概念或规律的说法中，正确的是（　　）
A．电阻是导体对电流的阻碍作用，一段导体的电阻大小与通过它的电流大小有关
B．不同的物质在互相接触时，彼此进入对方的现象叫做扩散，固体、液体、气体间都能发生扩散现象
C．能量可以从一种形式转化为其他形式，或从一个物体转移到其他物体，但能的总量会减小
D．只要电路两端有电压，则电路中就一定有电流
8．下面给出的四种常见家用电器中，使用前必须安装电流为16A插座的是（　　）
A．白炽灯 B．柜式空调 C．电饭锅 D．洗衣机
9．下列做法符合安全用电要求的是（　　）
A．保险丝熔断后，也可以用铜丝或铁丝代替 B．用电器的金属外壳没有必要接地
C．正在充电的电动车着火时直接浇水灭火 D．使用测电笔时，手可以接触笔尾的金属体

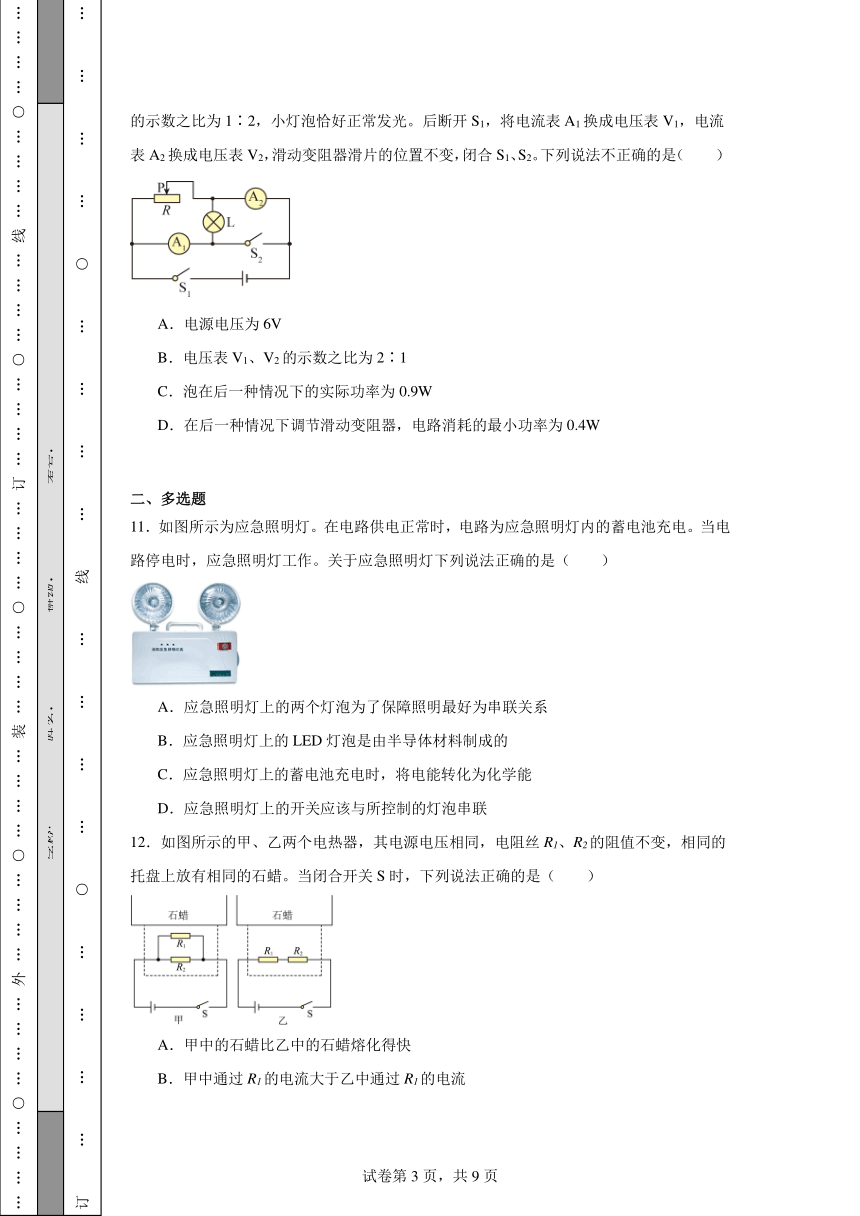

10．如图所示，电源电压恒定，灯L上标有“6V 3.6W”字样（不计温度对灯丝电阻的影响），R为滑动变阻器。先闭合S1、断开S2，将滑动变阻器的滑片P滑到中点时，电流表A1、A2的示数之比为1∶2，小灯泡恰好正常发光。后断开S1，将电流表A1换成电压表V1，电流表A2换成电压表V2，滑动变阻器滑片的位置不变，闭合S1、S2。下列说法不正确的是（　　）
A．电源电压为6V
B．电压表V1、V2的示数之比为2∶1
C．泡在后一种情况下的实际功率为0.9W
D．在后一种情况下调节滑动变阻器，电路消耗的最小功率为0.4W
二、多选题
11．如图所示为应急照明灯。在电路供电正常时，电路为应急照明灯内的蓄电池充电。当电路停电时，应急照明灯工作。关于应急照明灯下列说法正确的是（　　）
A．应急照明灯上的两个灯泡为了保障照明最好为串联关系
B．应急照明灯上的LED灯泡是由半导体材料制成的
C．应急照明灯上的蓄电池充电时，将电能转化为化学能
D．应急照明灯上的开关应该与所控制的灯泡串联
12．如图所示的甲、乙两个电热器，其电源电压相同，电阻丝R1、R2的阻值不变，相同的托盘上放有相同的石蜡。当闭合开关S时，下列说法正确的是（　　）
A．甲中的石蜡比乙中的石蜡熔化得快
B．甲中通过R1的电流大于乙中通过R1的电流
C．甲中R2两端的电压小于乙中R2两端的电压
D．要使两块石蜡均完全熔化，则甲电路通电时间更长

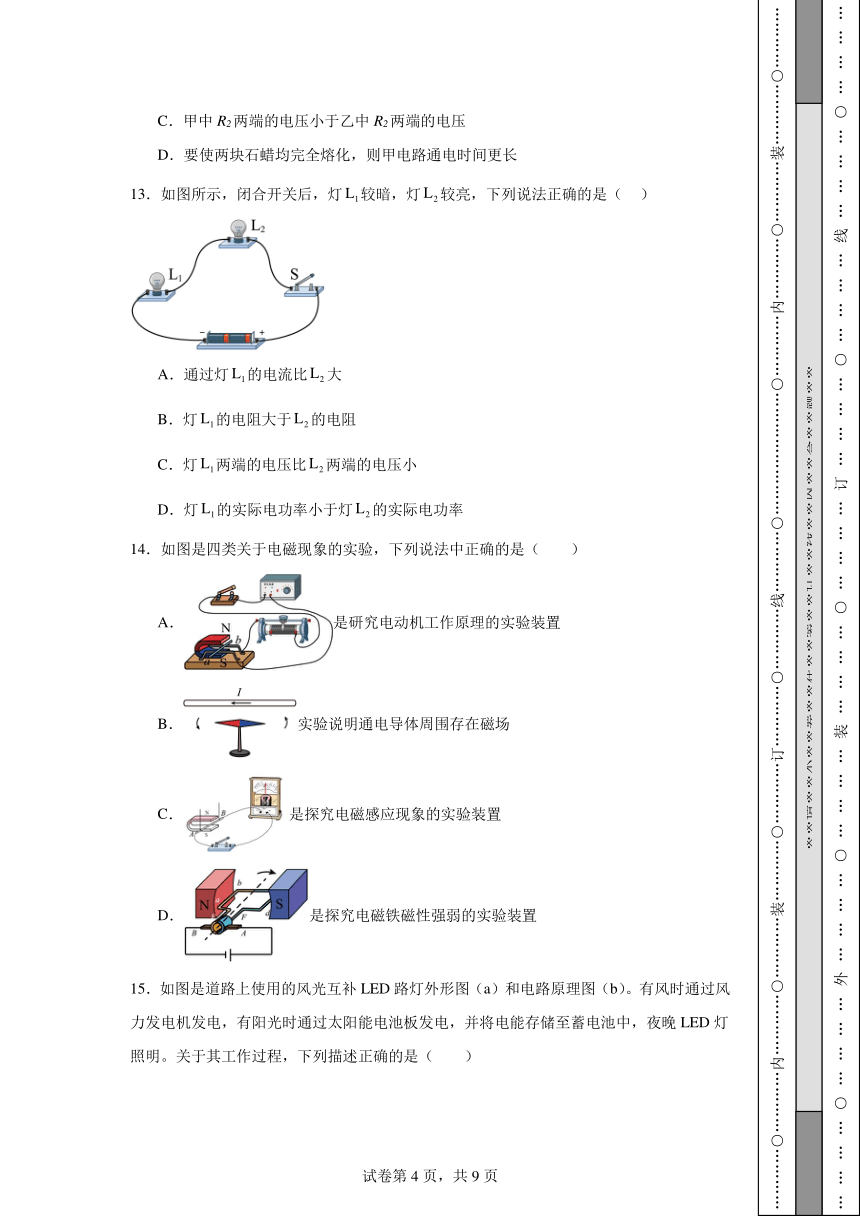

13．如图所示，闭合开关后，灯较暗，灯较亮，下列说法正确的是（ ）

A．通过灯的电流比大
B．灯的电阻大于的电阻
C．灯两端的电压比两端的电压小
D．灯的实际电功率小于灯的实际电功率
14．如图是四类关于电磁现象的实验，下列说法中正确的是（　　）
A．是研究电动机工作原理的实验装置
B．实验说明通电导体周围存在磁场
C．是探究电磁感应现象的实验装置
D．是探究电磁铁磁性强弱的实验装置

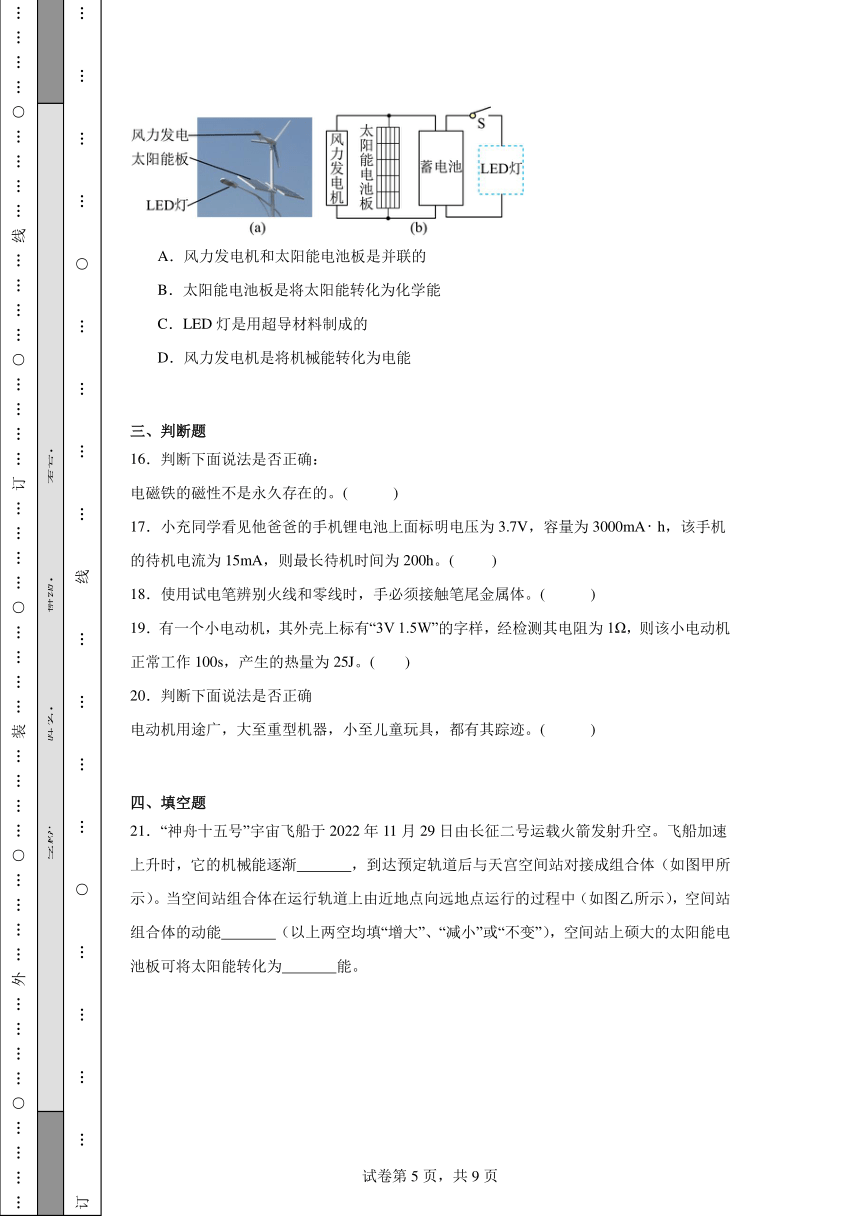

15．如图是道路上使用的风光互补LED路灯外形图（a）和电路原理图（b）。有风时通过风力发电机发电，有阳光时通过太阳能电池板发电，并将电能存储至蓄电池中，夜晚LED灯照明。关于其工作过程，下列描述正确的是（　　）
A．风力发电机和太阳能电池板是并联的
B．太阳能电池板是将太阳能转化为化学能
C．LED灯是用超导材料制成的
D．风力发电机是将机械能转化为电能
三、判断题
16．判断下面说法是否正确：
电磁铁的磁性不是永久存在的。( )
17．小充同学看见他爸爸的手机锂电池上面标明电压为3.7V，容量为3000mA h，该手机的待机电流为15mA，则最长待机时间为200h。( )
18．使用试电笔辨别火线和零线时，手必须接触笔尾金属体。( )
19．有一个小电动机，其外壳上标有“3V 1.5W”的字样，经检测其电阻为1Ω，则该小电动机正常工作100s，产生的热量为25J。( )
20．判断下面说法是否正确
电动机用途广，大至重型机器，小至儿童玩具，都有其踪迹。( )
四、填空题
21．“神舟十五号”宇宙飞船于2022年11月29日由长征二号运载火箭发射升空。飞船加速上升时，它的机械能逐渐 ，到达预定轨道后与天宫空间站对接成组合体（如图甲所示）。当空间站组合体在运行轨道上由近地点向远地点运行的过程中（如图乙所示），空间站组合体的动能 （以上两空均填“增大”、“减小”或“不变”），空间站上硕大的太阳能电池板可将太阳能转化为 能。
22．科学与生活密切相关，学好科学可以帮助我们解决生产、生活中的问题。
（1）家庭电路中，洗衣机与热水器之间是 联的；洗衣机工作时，金属外壳要接 。
（2）如图甲所示，是小明家书房的一个两孔插座，他用试电笔测试插座的A孔，氖管发光，当把乙图的台灯接入电路时，将插头的 （选填：“C”或“D”）插脚插入A孔更安全。
23．如图所示是小灯泡的U-I图线。由图可知，当电流是0.3A时，小灯泡消耗的电功率是 W。
24．经过两年初中物理的学习，我们知道了初中物理研究方法很多，如控制变量法、转换法、等效替代法等等，请参照示例，写出研究物理的方法，并列举出对应的研究的物理问题的实例。
【示例】研究方法：控制变量法
应用实例：探究影响滑动摩擦力的因素
研究方法： 。
应用实例： 。
25．天然气是一种清洁燃料，是 （选填“可再生”或“不可再生”）能源。石家庄市很多出租车使用天然气代替柴油或汽油，某段时间一辆出租车消耗0.3m3天然气，如果该出租车发动机的效率为20%，则得到的机械能为 J。如果汽车上的散热器中装有10kg的水，10kg的水温度从20℃升高到40℃吸收了 J的热量。[天然气的热值q天然气＝7×107J/m3，水的比热容c水＝4.2×103J/（kg ℃）]
五、作图题
26．如图所示， 开关S闭合，电流表指针正常偏转，请标出通电螺线管的电流方向，并标出两条磁感线的方向。
六、简答题
27．制作保险丝的材料为什么应该是熔点低，电阻较大的？
28．小萌同学在用电磁炉烧水时发现，电磁炉在低温挡位下工作一段时间后，电磁炉的电源线几乎不发热；在高温挡位下工作相同时间后，电磁炉的电源线发热明显。请解释在这两种情况下电磁炉的电源线发热程度不同的原因。
29．新房装修布置电路连接好后，有经验的电工师傅不着急闭合总开关，担心电路连接有问题，就会在干路保险盒处串联一只灯泡做检测（把保险丝取下）如图。再闭合总开关，从而判断分支电路是否有断路、短路情况，请分析师傅是怎样判断的？
30．如图所示，是小明制作的一种自动恒温孵化箱模型的电路，其中电源两端电压U不变，为阻值不变的电热丝，为热敏电阻，当孵化箱内的温度低于某一数值t时，电热丝在单位时间内产生的热量会增加；当孵化箱内的温度高于这一数值t时，电热丝在单位时间内产生的热量会减少。这样，孵化箱便具有了自动恒温的功能。请分析并说明热敏电阻的阻值与温度的关系。
31．小明在成长笔记中记录了如下错题，请你帮助他找出错误之处、分析错因并写出正确解答过程。
错题记录 错题改正
习题： 如图，电源电压保持不变。闭合开关S1和S2，小灯泡L1和L2均正常发光，电流表有示数。若小灯泡L1比L2亮，比较U1和U2，I1和I2的关系。 解：根据实物图可知，小灯泡L1和L2并联，电流表测干路的电流。 小灯泡L1比L2亮，说明L1两端的电压大于L2两端的电压，通过L1的电流大于通过L2的电流。所以U1>U2，I1>I2。 错误之处：
错因分析：
正确解答：
七、计算题
32．如图所示的电路中电源电压保持不变，R1=R2=R3=30Ω，当S1、S2都断开，电流表示数是0.2A，求：
(1)电源电压；
(2)S1、S2都闭合时，整个电路的电功率。
八、综合题
33．图甲是一款电养生壶，图乙是其内部简化电路，定值电阻R1、R2中只有R1为加热管。该壶的额定电压为220V，加热时的额定功率为1100W。正常工作时加热管R1在加热和保温时的功率之比为25∶1。
(1)定值电阻R2的阻值为 Ω；
(2)若家庭电路中仅有该壶工作，使质量为1kg、初温为10℃的水升高60℃共用时6min，如图丙所示的电能表指示灯闪烁了120次，则此过程中该壶的实际功率为 W，加热效率为 %；[c水=4.2×103J/(kg ℃)]
(3)若要使该壶在保温时的功率提升21%，则应将电阻R2的阻值调为 Ω。
(
…………○…………内…………○…………装…………○…………订…………○…………线…………○…………
…………○…………内…………○…………装…………○…………订…………○…………线…………○…………
) (
※※请※※不※※要※※在※※装※※订※※线※※内※※答※※题※※
) (
…………○…………外…………○…………装…………○…………订…………○…………线…………○…………
)
(
学校:___________姓名：___________班级：___________考号：___________
) (
…………○…………外…………○…………装…………○…………订…………○…………线…………○…………
)
试卷第1页，共3页
试卷第1页，共3页
《期末测试》参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 C C B B C D B B D D
题号 11 12 13 14 15
答案 BCD AB CD ABC AD
1．C
【详解】A．电源是提供电能的装置，是电路中的必备元件，故A正确，A不符合题意；
B．只有电路闭合时，电路中才可能有电流，断路是没有电流通过的，故B正确，B不符合题意；
C．在电源外部电流方向是沿着“正极→用电器→负极”流动，故C错误，C符合题意；
D．用电器是将电能转化为其他形式的能的装置，故D正确，D不符合题意。
故选C。
2．C
【详解】A．安培是电流的主单位，故A不符合题意；
B．伏特是电压的主单位，故B不符合题意；
C．焦耳是功和各种能量的主单位，当然也是热量的主单位，故C符合题意；
D．瓦特是功率的主单位，故D不符合题意。
故选C。
3．B
【详解】转动魔方时，闭合电路的一部分导体做切割磁感线运动，会产生感应电流，利用的是电磁感应现象；在发电的过程中，机械能转化为电能，故B符合题意，ACD不符合题意。
故选B。
4．B
【详解】AC．由电功公式W=UIt可知，1J=1V·A·s，即伏·安·秒是电能单位，故AC不符合题意；
B．在国际单位制中，电能的基本单位是焦耳，符号J，故B符合题意；
D．千瓦是日常生活中电功率的单位，故D不符合题意。
故选B。
5．C
【详解】A．进行家庭电路的维修与用电器更换时为保证安全一定要切断电源，在未断开电源的情况下更换灯泡非常危险，容易发生触电事故，故A错误；
B．对人体安全电压时不超过36V，220V是家庭电路的电源电压，故B错误；
C．发生触电事故，应立即断开电源开关，使触电者与电源脱离，再进行现场抢救，故C正确；
D．水是电的良导体，用潮湿的手拨动电器设备的开关容易发生触电事故，不符合安全用电的原则，故D错误。
故选C。
6．D
【详解】A．由甲图可知，R1与R2串联工作，且R2=2R1，此时电压表测量R1两端的电压，由图丙可知R1的电压为2V，根据串联电路分压规律可知，R2两端的电压为
电源电压为
故A错误；
BC．由乙图可知，R1与R2并联工作，此时电流表测量干路电流，示数为1.8A。则有
结合前面分析可知，电源电压为6V，又已知R2=2R1，解得R2=10Ω、R1=5Ω，此时通过R1的电流为
故BC错误；
D．甲图中电路工作时消耗的功率为
故D正确。
故选D。
7．B
【详解】A．电阻是导体本身的一种性质，反映了导体对电流的阻碍作用，只与导体的材料、长度、横截面积有关，与导体中的电流、导体两端的电压无关，故A错误；
B．由于分子的无规则运动，不同的物质在互相接触时，有彼此进入对方的现象，这种现象叫做扩散，固体、液体、气体间都能发生扩散现象，故B正确；
C．能量可以从一种形式转化为其他形式，或从一个物体转移到其他物体，但能的总量不变，故C错误；
D．要使电路中有电流通过，首先必须是闭合电路，其次这段电路的两端必须要有电压，故D错误。
故选B。
8．B
【详解】该插座允许用电器的最大功率为
P=UI=220V×16A=3520W
A． 白炽灯的功率在40W左右，故A不符合题意；
B．柜式空调的功率在3000W左右，故B符合题意；
C．电饭锅的功率在1000W左右，故C不符合题意；
D． 微波炉的功率约为1000W，故D不符合题意。
故选B。
9．D
【详解】A．保险丝熔断后，不能用铜丝来代替，因为铜丝的电阻率小、熔点高，用铜丝代替保险丝，不能在电流过大时，自动切断电路，不符合安全用电的要求，故A不符合题意；
B．用电器的金属外壳如果不接地，万一外壳带电，人会发生触电事故，因此不符合安全用电要求，故B不符合题意；
C．生活用水是导体，正在充电的电动车着火时直接浇水灭火，容易发生触电事故，不符合安全用电的要求，故C不符合题意；
D．使用试电笔时，手要与笔尾金属体相连，不能接触笔尖，符合安全用电的要求，故D符合题意。
故选D。
10．D
【详解】A．先闭合S1、断开S2，将滑动变阻器的滑片P滑到中点时，灯泡和变阻器R并联接入电路中，因灯泡正常发光，则灯泡两端的电压为6V，根据并联电路的电压特点可知，电源电压也为6V，故A正确，不符合题意；
B．先闭合S1、断开S2，灯泡和变阻器R并联，电流表A1测灯泡L的电流，电流表A2测量的是干路的电流，电流表A1、A2的示数之比为1∶2，根据并联电路的电流规律可知，通过R和L的电流是相同的，根据可知，此时滑动变阻器的电阻与L的电阻是相同的；将电流表A1换成电压表V1，电流表A2换成电压表V2，滑动变阻器滑片的位置不变，闭合S1、S2，灯泡和变阻器R串联，电压表V1测电源电压，电压表V2测灯泡两端的电压，由于滑动变阻器的电阻与L的电阻是相同的，根据串联电路分压规律可知，其分担的电压相同，即L两端电压为电源电压的一半，故电压表V1、V2的示数之比为2∶1，故B正确，不符合题意；
C．根据可得，灯泡的电阻为
灯泡在后一种情况下（即灯泡与变阻器串联），灯泡两端的电压为
则此时灯泡的实际功率为
故C正确，不符合题意；
D．因滑片P滑到中点时滑动变阻器的电阻与L的电阻是相同的，所以滑动变阻器的最大阻值为
后一种情况下即灯泡与变阻器串联时，电路的总电阻为
电路中的最小电流为
则电路的最小总功率为
故D错误，符合题意。
故选D。
11．BCD
【详解】A．为了保障照明，两个灯泡最好并联，互不影响，即使一只灯泡损坏，另一只仍然发光，故A错误；
BCD．应急照明灯上LED灯泡是由半导体材料制成的，它的电池充电时，将电能转化为化学能，为了用电安全，它的开关与其所控制的灯泡串联接入电路，故BCD正确。
故选BCD。
12．AB
【详解】由图知，甲中R1、R2并联，乙中R1、R2串联；由题知，电源电压相同，相同的托盘上放有相同的石蜡；
A．由串联和并联电路的电阻特点知，甲电路总电阻小于乙，由
可知，在相等时间内，甲电路产生热量较多，所以甲中石蜡熔化的较快，故A正确；
BC．由串联和并联电路的电压规律知，甲中R2两端的电压等于电源电压大于乙中R2两端的电压；甲电路中R1两端电压大于乙电路中R1两端电压，由知，甲中通过R1的电流较大，故B正确，C错误；
D．使两块石蜡均完全熔化，需要的热量相等，甲电路总电阻小于乙，由
可知，产生相同热量，甲电路通电时间短一些，故D错误。
故选AB。
13．CD
【详解】D．两个灯泡串联接入电路，闭合开关后，发现灯较暗, 灯较亮，说明灯的实际电功率小于灯的实际电功率，故D正确；
ABC．串联电路的电流处处相等，则通过灯的电流等于通过灯的电流，根据知，灯泡的电阻比 的电阻小，根据知，灯泡两端的电压较小，灯泡两端的电压较大，故AB错误，C正确。
故选CD。
14．ABC
【详解】A．该图中有电源，故当闭合开关时，磁场中的金属棒会由于受到力的作用而运动，故此为通电导线在磁场中受力的作用的原理图，是电动机的原理图，故A正确；
B．该图是奥斯特实验，小磁针偏转，证明通电导体周围存在磁场，故B正确；
C．该图是电磁感应实验，闭合电路中的部分导体做切割磁感线时，闭合电路中会产生感应电流，故C正确；
D．该图也是电动机原理示意图，通电线圈在磁场中受力转动，而不是探究电磁铁磁性强弱的实验装置，故D错误。
故选ABC。
15．AD
【详解】A．分析电路图可知，风力发电机和太阳能电池板都能分别为蓄电池供电，可以独立工作，因此它们是并联的，故A正确；
B．太阳能电池板工作时，消耗太阳能，得到电能，因此是将太阳能转化为电能的装置，故B错误；
C．发光二极管具有单向导电性，是由半导体材料制成的，所以，LED灯是由半导体材料制成的，故C错误；
D．根据能量转化可知，风力发电机是将机械能（风的动能）转化为电能的一种设备，故D正确。
故选AD。
16．正确
【详解】电磁铁具有通电后产生磁性，断电后磁性消失的基本性质，断电后电磁铁的磁性消失，所以说电磁铁的磁性不是永久存在的，故该说法是正确。
17．正确
【详解】由题意可知，小充爸爸手机电池的容量为3000mA h，该手机的待机电流为15mA，则最长待机时间
故题中说法是正确的。
18．正确
【详解】测电笔是用来辨别火线和零线。测电笔的使用方法：使用测电笔时，手要接触测电笔尾部的金属体；笔尖接触电线，氖管发光表明接触的是火线，不发光是零线。故该说法正确。
19．正确
【详解】根据电功率的公式可得正常工作时的电流为
根据焦耳定律可得，产生的热量为
故本说法正确。
20．正确
【详解】电动机原理是通电导体在磁场中受力而运动，是将电能转化为机械能的装置。电动机用途广，大至重型机器，小至儿童玩具，都有其踪迹。故该说法正确。
21． 增大 减小 电
【详解】[1]机械能是动能与势能的和，影响动能大小的因素是：质量和速度；影响重力势能大小的因素是：质量和高度，飞船加速上升时，质量不变，速度变大，高度变大，所以加速上升过程中飞船的动能和重力势能都会增大，则机械能增大。
[2]空间站组合体是在大气层外运动，只有动能与重力势能相互转化，机械能守恒，当由近地点向远地点运行过程中，高度增加，重力势能增大，则动能减小，动能转化为重力势能，所以组合体的动能会减小。
[3]太阳能电池板吸收太阳能，给空间站运行，内部仪器的工作提供电能，太阳能电池板是将太阳能转化为电能的。
22． 并 地线（或地） D
【详解】（1）[1][2]家庭电路中，各用电器之间是并联的，它们互不影响，独立工作，而且洗衣机是带金属外壳的，所以洗衣机工作时，金属外壳要接地线。
（2）[3]用试电笔测试插座的A孔，氖管发光，说明A孔和火线相通，而开关应与照明电路的火线相连，所以应将插头D插脚插入A孔更安全。
23．0.6
【详解】由图象可知，电流为0.3A时，灯泡两端电压是2V，此时小灯泡消耗的电功率为
P＝UI＝2V×0.3A＝0.6W
24． 类比法 研究电流时，把电流比作水流
【详解】[1][2]研究方法：类比法。
应用实例：研究电流时，把电流比作水流。
研究方法：转换法。
应用实例：研究声音的产生时，将发声的音叉与水面接触，水花四溅表明音叉在振动。
研究方法：模型法。
应用实例：研究磁场时，为形象地描述磁场的特点和分布规律，引入“磁感线”。
25． 不可再生 4.2×106 8.4×105
【详解】[1]从能源是否可再利用的角度可分为可再生能源和不可再生能源。像化石能源（煤、石油、天然气）、核能会越用越少，不可能在短期内从自然界得到补充，所以它们属于不可再生能源。
[2]由热机效率公式可得出租车得到的机械能为
[3]水吸收的热量
26．
【详解】由图可知，电流表的上端为正接线柱，电流从电流表的正接线柱流入，从负接线柱流出，所以电流是从螺线管的右端流入，左端流出的，根据安培定则可知，螺线管的左端为S极，右端为N极；在磁体的外部，磁感线是从磁体的N极出来，回到S极的，如图所示：
27．见解析
【详解】由焦耳定律可知，在电流和通电时间相同时，电阻越大，熔丝发热越多；熔点低，使熔丝容易被熔断。故保险丝要选择电阻大、熔点低的材料制成。
28．见解析
【详解】答：电磁炉在高温挡下工作时的电功率较大，在低温挡位下工作时的电功率较小。由P=UI可知，电压一定时，在高温挡位下工作时流过电磁炉电源线的电流较大，在低温挡位下工作时流过电磁炉电源线的电流较小。根据焦耳定律可知，在电阻和通电时间一定时，电流越大，产生的热量越多，所以在高温挡位下工作时电磁炉的电源线发热明显，在低温挡位下工作时电磁炉的电源线几乎不发热。
29．见解析
【详解】依次闭合开关，若正常发光，说明两端电压为220V，则该支路中有灯泡短路；若发光亮度较暗，说明两端电压小于220V，则该支路属于正常通路状态；若不发光，则该支路处于开路状态，此时电路中没有电流经过，所以不发光。
30．见解析
【详解】通过电热丝的电流为
电热丝在单位时间内产生的热量为
热敏电阻的阻值为
当孵化箱内的温度低于某一数值t时，电热丝在单位时间内产生的热量会增加，说明此时的电流增大，故变小，故热敏电阻R2变小，当当孵化箱内的温度高于这一数值t时，电热丝在单位时间内产生的热量会减少，说明电流变小，说明变大，热敏电阻变大，故热敏电阻与温度的关系为当孵化箱内的温度低于某一数值t时，随着温度的升高，电阻变小，当温度高于某一数值t时，随着温度的升高电阻增大。
31． U1＞U2，I1＞I2 见解析 U1=U2，I1＞I2
【详解】[1][2]根据题意可知，错误之处为U1＞U2，I1＞I2。错误的原因是：该同学直接根据发光的亮度判断了电流和电压的大小关系，而没有考虑到并联电路的电压规律，忽视了灯泡亮度由实际电功率决定。
[3]正确的解答应该为：并联电路中各支路两端的电压相等，故U1=U2，小灯泡L1比L2亮，说明L1的实际功率大于L2的实际功率，根据可知，通过L1的电流大于通过L2的电流，即I1＞I2。
32．(1)12V
(2)9.6W
【详解】（1）当S1、S2都断开时，R1与R2串联，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以电源的电压U=I(R1+R2)=0.2A×(30Ω+30Ω)=12V
（2）当S1、S2都闭合时，R1与R3并联，R2被短路，电流表测干路电流，整个电路的电功率
33．(1)176
(2) 1000 70
(3)156
【详解】（1）当开关S闭合、S1断开时，R1、R2串联，当开关S、S1都闭合时，只有R1工作，根据串联的电路的特点和可知，电阻不变，电功率与电压的平方成正比，已知正常工作时加热管R1在加热和保温时的功率之比为25∶1，则加热和保温时R1的电压之比为5∶1，
所以串联时加热管R1的电压为
此时R1、R2的电压之比为
由可知，R1的阻值
根据电压之比等于电阻之比，故
即
（2）电能表上的1200imp/kW h表示电路中的用电器每消耗1kW h电能，电能表的指示灯闪烁1200次，电能表的指示灯闪烁120次，电中药壶消耗的电能
电中药壶的实际功率：
水吸收的热量
电中药壶的热效率
（3）若要使该壶在保温时的功率提升21%，变为原来的1.21倍，根据可知，此时R1的电压变为1.1倍，即
此时R2的电压
根据串联分压规律知，电压之比等于电阻之比，则
解得：R2′=156Ω。
