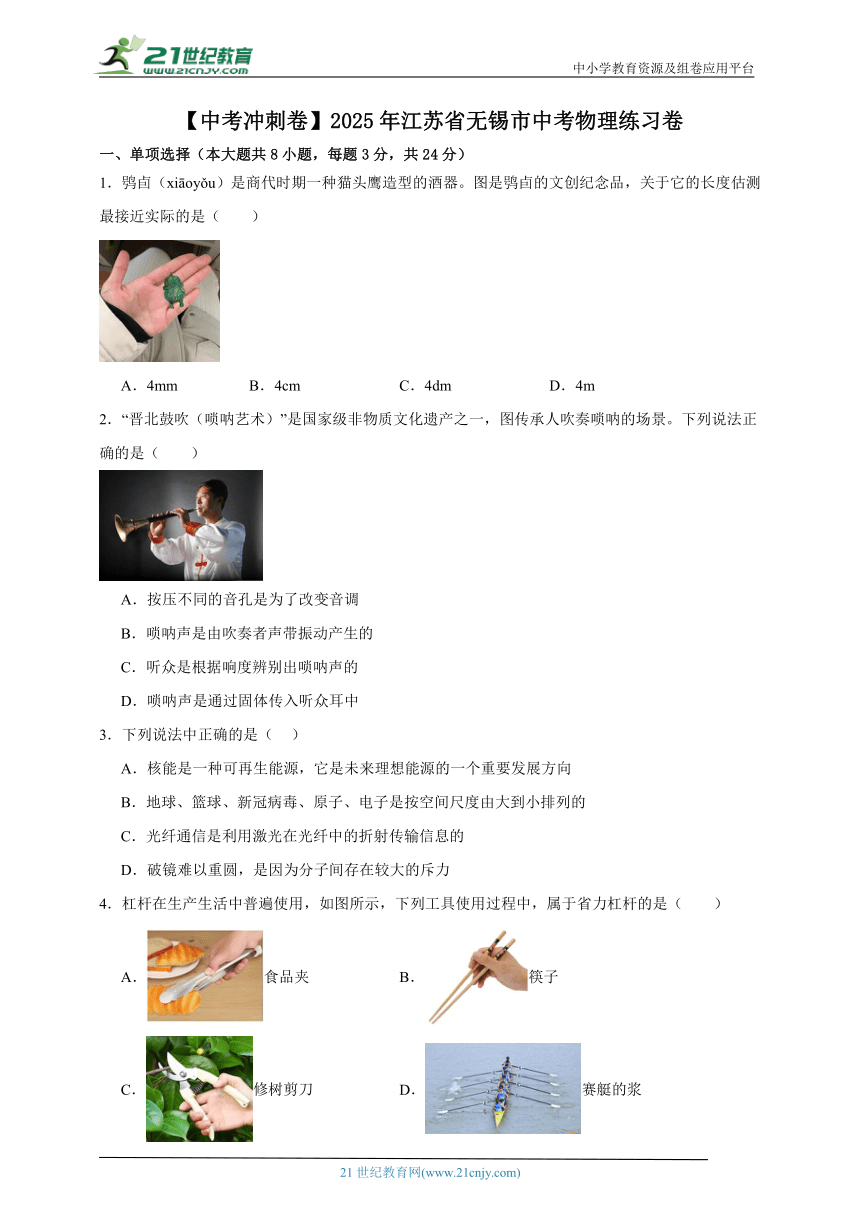

【中考冲刺卷】2025年江苏省无锡市中考物理练习卷
一、单项选择（本大题共8小题，每题3分，共24分）
1．鸮卣（xiāoyǒu）是商代时期一种猫头鹰造型的酒器。图是鸮卣的文创纪念品，关于它的长度估测最接近实际的是（　　）
A．4mm B．4cm C．4dm D．4m
2．“晋北鼓吹（唢呐艺术）”是国家级非物质文化遗产之一，图传承人吹奏唢呐的场景。下列说法正确的是（　　）
A．按压不同的音孔是为了改变音调
B．唢呐声是由吹奏者声带振动产生的
C．听众是根据响度辨别出唢呐声的
D．唢呐声是通过固体传入听众耳中
3．下列说法中正确的是（ ）
A．核能是一种可再生能源，它是未来理想能源的一个重要发展方向
B．地球、篮球、新冠病毒、原子、电子是按空间尺度由大到小排列的
C．光纤通信是利用激光在光纤中的折射传输信息的
D．破镜难以重圆，是因为分子间存在较大的斥力
4．杠杆在生产生活中普遍使用，如图所示，下列工具使用过程中，属于省力杠杆的是（　　）
A．食品夹 B．筷子
C．修树剪刀 D．赛艇的浆

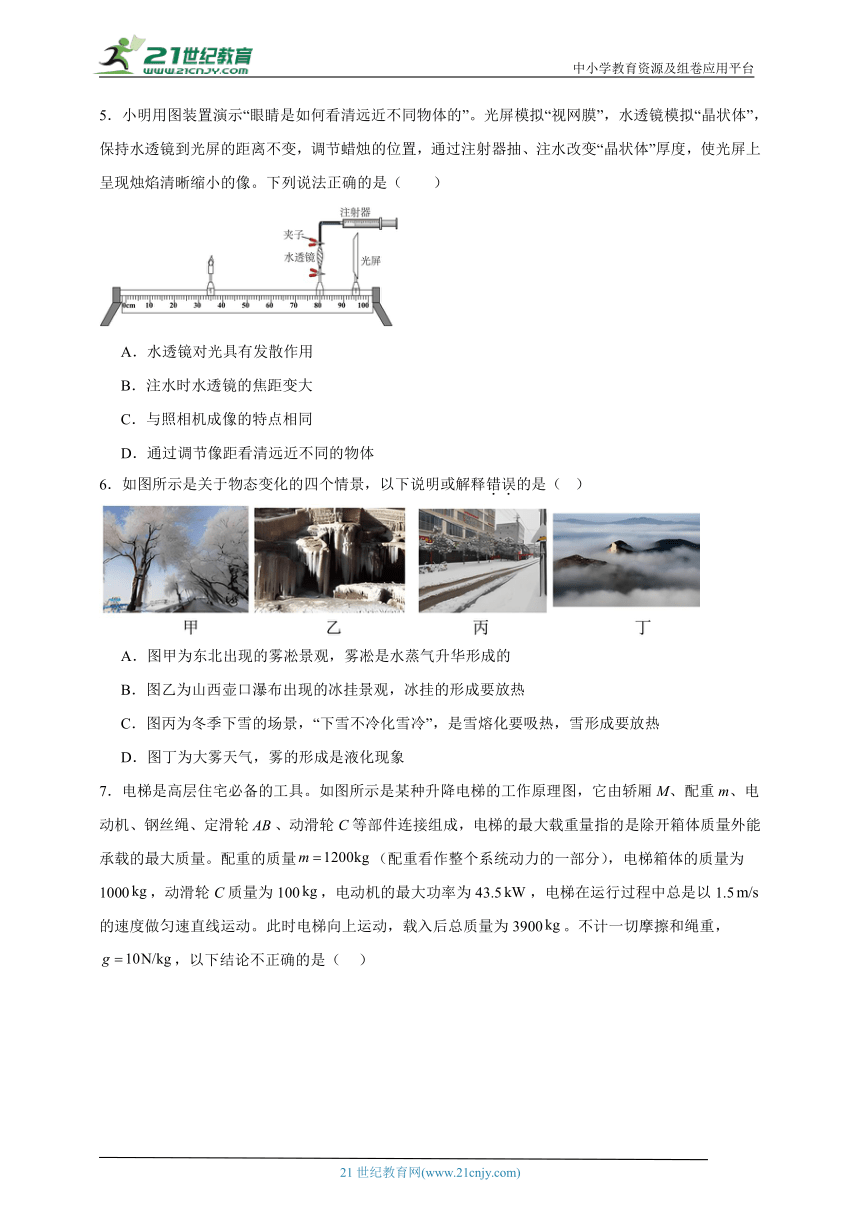

5．小明用图装置演示“眼睛是如何看清远近不同物体的”。光屏模拟“视网膜”，水透镜模拟“晶状体”，保持水透镜到光屏的距离不变，调节蜡烛的位置，通过注射器抽、注水改变“晶状体”厚度，使光屏上呈现烛焰清晰缩小的像。下列说法正确的是（　　）
A．水透镜对光具有发散作用
B．注水时水透镜的焦距变大
C．与照相机成像的特点相同
D．通过调节像距看清远近不同的物体
6．如图所示是关于物态变化的四个情景，以下说明或解释错误的是（ ）
A．图甲为东北出现的雾凇景观，雾凇是水蒸气升华形成的
B．图乙为山西壶口瀑布出现的冰挂景观，冰挂的形成要放热
C．图丙为冬季下雪的场景，“下雪不冷化雪冷”，是雪熔化要吸热，雪形成要放热
D．图丁为大雾天气，雾的形成是液化现象
7．电梯是高层住宅必备的工具。如图所示是某种升降电梯的工作原理图，它由轿厢M、配重m、电动机、钢丝绳、定滑轮、动滑轮C等部件连接组成，电梯的最大载重量指的是除开箱体质量外能承载的最大质量。配重的质量（配重看作整个系统动力的一部分），电梯箱体的质量为1000，动滑轮C质量为100，电动机的最大功率为43.5，电梯在运行过程中总是以1.5的速度做匀速直线运动。此时电梯向上运动，载入后总质量为3900。不计一切摩擦和绳重，，以下结论不正确的是（ ）
A．电动机此时的拉力大小为 B．电动机此时的功率为
C．该电梯的最大载重量为3000 D．该电梯最大的机械效率为72.5％
8．如图，某家庭电路的输电线甲、乙从右端进户。闭合开关S，LED灯发光、电风扇正常工作，用试电笔检测插座，只有检测右孔时氖管发光。由于出现故障，电风扇停止工作，LED灯仍发光，用试电笔检测插座两孔，氖管均发光。下列说法中正确的是（ ）
A．电风扇短路 B．甲输电线为火线
C．电风扇与LED灯是串联关系 D．甲输电线上的b、c两点之间断路
二、填空（本大题共8小题，每题3分，共24分）
9．如图所示，物体A的长度是 cm。
10．秋冬季节，糖炒板栗很受人们欢迎。如图所示，在炒板栗时常要在锅中放入一些砂石，因为砂石的比热容 升温快，与板栗充分接触，并通过 的方式使板栗内能增大。很远就能嗅到熟板栗香甜的气味，这属于 现象。

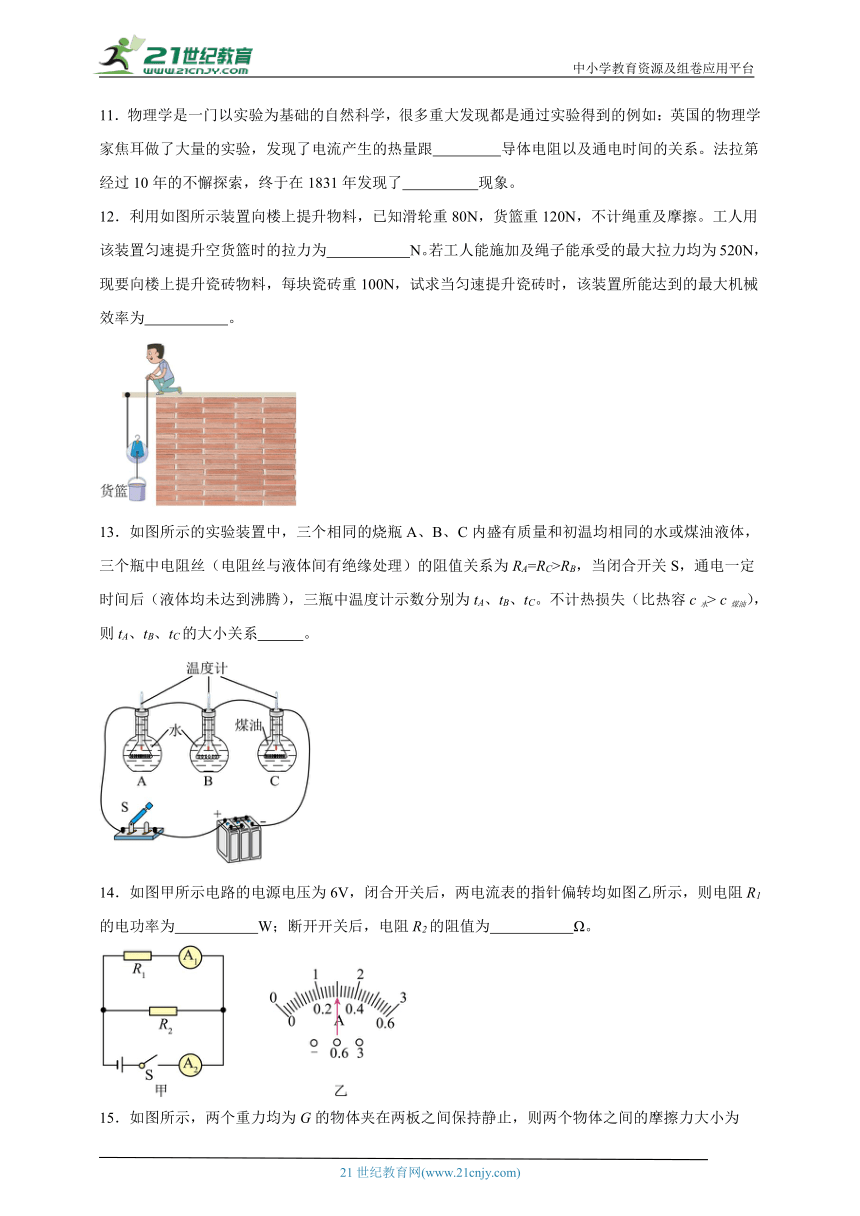

11．物理学是一门以实验为基础的自然科学，很多重大发现都是通过实验得到的例如：英国的物理学家焦耳做了大量的实验，发现了电流产生的热量跟 导体电阻以及通电时间的关系。法拉第经过10年的不懈探索，终于在1831年发现了 现象。
12．利用如图所示装置向楼上提升物料，已知滑轮重80N，货篮重120N，不计绳重及摩擦。工人用该装置匀速提升空货篮时的拉力为 N。若工人能施加及绳子能承受的最大拉力均为520N，现要向楼上提升瓷砖物料，每块瓷砖重100N，试求当匀速提升瓷砖时，该装置所能达到的最大机械效率为 。
13．如图所示的实验装置中，三个相同的烧瓶A、B、C内盛有质量和初温均相同的水或煤油液体，三个瓶中电阻丝（电阻丝与液体间有绝缘处理）的阻值关系为RA=RC>RB，当闭合开关S，通电一定时间后（液体均未达到沸腾），三瓶中温度计示数分别为tA、tB、tC。不计热损失（比热容c水> c煤油），则tA、tB、tC的大小关系 。
14．如图甲所示电路的电源电压为6V，闭合开关后，两电流表的指针偏转均如图乙所示，则电阻R1的电功率为 W；断开开关后，电阻R2的阻值为 Ω。
15．如图所示，两个重力均为G的物体夹在两板之间保持静止，则两个物体之间的摩擦力大小为 N。

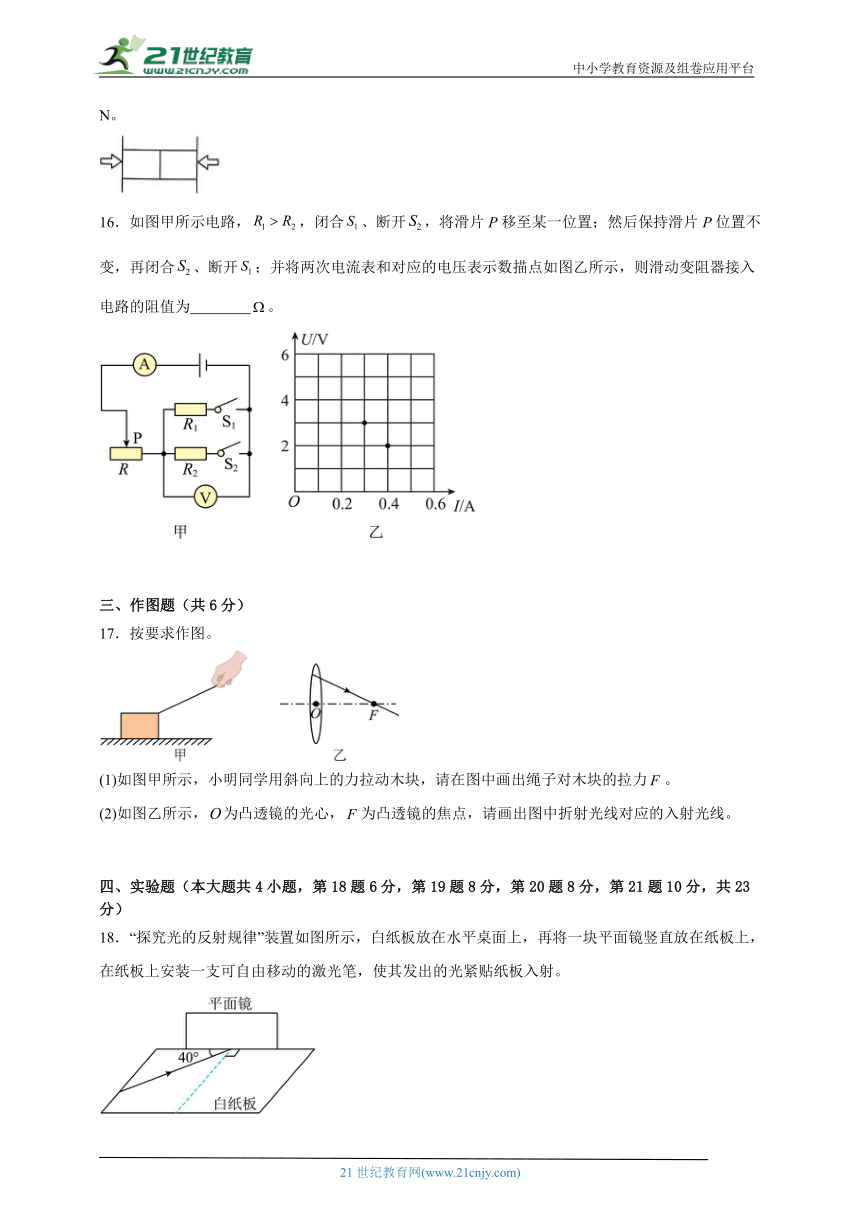

16．如图甲所示电路，，闭合、断开，将滑片P移至某一位置；然后保持滑片P位置不变，再闭合、断开；并将两次电流表和对应的电压表示数描点如图乙所示，则滑动变阻器接入电路的阻值为 。
三、作图题（共6分）
17．按要求作图。
(1)如图甲所示，小明同学用斜向上的力拉动木块，请在图中画出绳子对木块的拉力。
(2)如图乙所示，为凸透镜的光心，为凸透镜的焦点，请画出图中折射光线对应的入射光线。
四、实验题（本大题共4小题，第18题6分，第19题8分，第20题8分，第21题10分，共23分）
18．“探究光的反射规律”装置如图所示，白纸板放在水平桌面上，再将一块平面镜竖直放在纸板上，在纸板上安装一支可自由移动的激光笔，使其发出的光紧贴纸板入射。
(1)让光紧贴纸板入射的目的是 ，图中的入射角是 度；
(2)如果平面镜没有与纸板垂直放置，当光贴着纸板入射时，在纸板上 （填“能”或“不能”）看到反射光线；
(3)多次实验，在纸板上画出入射光线和对应的反射光线后，发现没有量角器，为了得出反射角等于入射角这一结论，你的操作是 。
19．“天和”学习小组利用弹簧测力计、正方体物块A、烧杯等实验器材“探究浮力大小与哪些因素有关”，实验步骤与弹簧测力计的示数如图所示，已知，。
(1)该小组将正方体物块A悬挂在弹簧测力计的下方，然后将物块A缓慢地浸入水中，实验现象如图甲、乙、丙所示。该实验现象表明：物体在液体中所受浮力的大小与 有关。
(2)由图丙可知：物块A完全浸没在水中时所受浮力大小为 N。若将物块A继续下放，如图丁所示，发现弹簧测力计的示数保持不变，该现象表明物块A所受浮力大小不变。通过如图丙、丁两次实验可以得出：浮力大小与 无关。
(3)该小组要探究浮力大小与液体密度的关系，应该比较 三次实验现象。实验中选用的盐水的密度为 。
(4)该实验中物块A的密度为 。
20．为了模拟研究汽车超载和超速带来的安全隐患，小明设计了如图甲、乙、丙所示的探究实验，将A、B、C三个小球先后从同一装置，高度分别为的位置由静止滚下（、），推动小木块运动一段距离后静止，请你根据生活经验和所学的物理探究方法，对以下问题进行解答。
(1)实验中，探究的动能是指（　　）（选填正确选项前的字母）；
A．小球在斜面上的动能
B．小球撞击木块时的动能
C．木块被小球撞击时的动能
(2)用来研究超速安全隐患时需要控制不变的量是 ，实验时应选择 两个图所示实验进行比较；用来研究超载安全隐患时，应选择 两个图所示实验进行比较；
(3)小球从斜面由静止滚到底部的过程中，实际上就是 能转化为动能的过程，在这个过程中，忽略斜面的摩擦力对小球的影响，其机械能 （选填“增大”“减小”或“不变”）；
(4)实验中，小球在这三个水平表面上滑行的过程中，推动木块克服摩擦做功最多的是球 （选填“A”、“B”或“C”）。
21．小明在测“导体的电阻”的实验中，连成了如图甲所示的电路（电源电压保持不变）。
(1)小明连成如图甲所示电路后，他就直接闭合了开关，调节滑动变阻器滑片，发现电流表的示数将 ，电压表的示数将 ；（两空均选填“发生变化”或“保持不变”）
(2)同桌说在闭合开关前，应该先检查电路有无错误，经检查电路发现甲图有一处连接错误，该导线是 （选填“a”、“b”、“c”或“d”）；
(3)闭合开关前还应该将滑动变阻器的滑片P移到最 （选填“左”或“右”）端；在本次实验中滑动变阻器的主要作用是 ；
(4)同桌帮他纠正错误后，闭合开关，下表是他们实验时记录和计算的数据，发现第3次实验计算的电阻值和前两次的相差太大，可能是测量数据有误。为此，他们再次进行了实验，实验时的电流表和电压表的示数如图乙所示。经过分析，他们明白了错误的原因是 ，该电表此时的示数为 ；
实验次数 电压U/V 电流I/A 电阻R/Ω
1 1 0.2 5
2 2 0.4 5
3 2.5 2.5 1
(5)纠正表格中的错误并得到正确的结论后，同组的小华没有用电压表，用一个已知最大阻值为R的滑动变阻器的，和一个电压未知但保持不变的电源，设计了如图丙所示实验电路图，也测出了未知电阻的阻值，其实验步骤如下：
①先将滑片移至最右端，测出此时的电流；
②再将滑片移至最左端，测出此时的电流；
则待测电阻的阻值 （用含有和R的式子表示）。
五、计算题（本大题共2小题，第22题6分，第23题8分，共14分）
22．如图所示的是某新型太阳能汽车，该汽车的动力完全由安装在车顶的电池板收集的太阳能提供。接收太阳能的电池板有效面积为。某次试车过程中，该车在水平路面上以的速度做匀速直线运动。已知汽车（包括司乘人员）的总质量为，汽车行驶过程中所受阻力大小为车重的。
(1)求汽车的重力；
(2)求汽车在测试中匀速行驶时的功率；
(3)若试车时太阳光照射到电池板单位面积上的功率为，则此过程中该太阳能汽车的能量转化效率为多少？（假设试车过程中太阳的光照情况不变）
23．跨学科实践课上，实验小组制作了一个简易空气质量检测仪。如图甲所示的是空气质量检测仪的电路，其中定值电阻为，电源电压恒为不变。用电流表的示数反映空气质量指数（Air Quality Index）的高低，用代替，值越大，空气污染越严重。气敏电阻的阻值随空气质量指数的关系如图乙所示。当电流表示数为时，电磁铁把衔铁吸下来，电路报警，净化系统开始工作。其中电磁铁中线圈的电阻不计。
(1)由图乙可知，气敏电阻的阻值随空气质量指数的增大而 ；
(2)当电路报警时，求气敏电阻的电功率；
(3)若想让仪器检测灵敏度降低，使空气质量指数为200时电路再报警，请提出一种合理化建议（通过计算说明）。
《【中考冲刺卷】2025年江苏省无锡市中考物理练习卷》参考答案
题号 1 2 3 4 5 6 7 8
答案 B A B C C A D D
1．B
【详解】由图可知，纪念品的长度接近3根手指的宽度，由于一根手指的宽度略大于1cm，所以3根手指的宽度接近4cm，故纪念品的长度约4cm，故B符合题意，ACD不符合题意。
故选B。
2．A
【详解】A．按压不同的音孔，可改变空气柱的长度，则空气柱的振动频率发生变化，从而改变音调，故A正确；
B．由于一切声音都是由声源振动产生的，所以唢呐声是由空气柱振动产生的，故B错误；
C．由于不同的乐器发出声音的品质不同，即音色不同，所以听众可以根据音色辨别出唢呐声，故C错误；
D．声音的传播需要介质，唢呐声是通过空气传入听众耳中，故D错误。
故选A。
3．B
【详解】A．核燃料在地球上的储量是一定的，核能不是可再生能源，而可再生能源是未来理想能源的一个重要发展方向，故A错误；
B．篮球是地球上的一个物体，篮球的空间尺寸比新冠病毒大，新冠病毒的分子由原子组成，原子包括电子和原子核，所以地球、篮球、新冠病毒、原子、电子是按空间尺度由大到小排列的，故B正确；
C．光纤通信是利用激光从光导纤维的一端射入，在内壁上多次反射从另一端射出来传递信息的，故C错误；
D．“破镜难重圆”是因为破镜碎片间的距离没有达到分子相互作用的距离，故D错误。
故选B。
4．C
【详解】A．食品夹在使用时动力臂小于阻力臂，是费力杠杆，故A不符合题意；
B．筷子在使用时动力臂小于阻力臂，是费力杠杆，故B不符合题意；
C．修树剪刀在使用时动力臂大于阻力臂，是省力杠杆，故C符合题意；
D．赛艇的浆在使用时动力臂小于阻力臂，是费力杠杆，故D不符合题意。
故选C。
5．C
【详解】A．水透镜中间厚边缘薄，是凸透镜，对光具有会聚作用，故A错误；
B．注水时水透镜变厚，会聚能力变强，水透镜的焦距变小，故B错误；
C．通过注射器抽、注水改变“晶状体”厚度，使光屏上呈现烛焰清晰缩小的像，照相机成倒立缩小的实像，与照相机成像的特点相同，故C正确；
D．保持水透镜到光屏的距离不变，调节蜡烛的位置，通过注射器抽、注水改变“晶状体”厚度，使光屏上呈现烛焰清晰缩小的像，所以通过调节晶状体的厚度看清远近不同的物体，故D错误。
故选C。
6．A
【详解】A．雾凇是水蒸气凝华形成的小冰晶，故A错误，符合题意；
B．冰挂是水凝固形成的，凝固放热，故B正确，不符合题意；
C．之所以“下雪不冷化雪冷”，是因为雪的形成是凝华过程，凝华放热，使空气温度升高，雪熔化时要吸热，使空气温度降低，故C正确，不符合题意；
D．雾是水蒸气遇冷放热液化形成的，故D正确，不符合题意。
故选A。
7．D
【详解】A．整个装置中，配重拉着动滑轮的轴，与动滑轮同步运动，有三段绳子承担动滑轮与轿厢及载重的总重，则有
电动机此时的拉力大小为，故A正确，不符合题意；
B．由图可知电动机所拉绳子移动距离s与轿厢上升高度h的关系为
所以电动机所拉绳子移动速度v绳与轿厢上升速度v厢的关系为
电动机此时的功率为，故B正确，不符合题意；
C．电动机的最大功率为43.5kW，电动机所拉绳子移动速度一定，为3m/s，则电动机对绳子的最大拉力为
能提升的最大总重为
该电梯的最大载重量为，故C正确，不符合题意；
D．该电梯此时的机械效率为，故D错误，符合题意。
故选D。
8．D
【详解】B．闭合开关S，LED灯发光，电风扇正常工作，说明开始电路正常，用试电笔检测插座，只有检测右孔时氖管发光，说明乙是火线，甲是零线，故B错误；
AD．电路出现故障时，LED灯发光，说明LED灯的支路是正常的，且电路中不是短路故障；电风扇停止工作，说明电风扇所在支路断路，用试电笔检测插座两孔，氖管均发光，这说明左右两孔与火线之间是连接的，且输电线从右端进户，所以故障是b、c之间断路了，故A错误，D正确；
C．电风扇停止工作时，LED灯仍能发光，说明两者的工作互不影响，是并联连接，故C错误。
故选D。
9．3.20
【详解】刻度尺读数时应估读到分度值的下一位，图中刻度尺1cm又分为10个小刻度，故分度值为1mm，起始端从0.00cm开始，故物体的长度为3.20cm。
10． 小 热传递 扩散
【详解】[1]在炒板栗时常要在锅中放入一些砂石，因为砂石的比热容小，与其他质量相同的物质相比，加热相同时间，吸收相同的热量，砂石升高的温度多，升温快。
[2]砂石与板栗充分接触，板栗吸收砂石放出的热量，这是通过热传递的方式使板栗内能增大。
[3]很远就能嗅到熟板栗香甜的气味，这属于扩散现象，板栗分子扩散到空气中。
11． 电流的大小 电磁感应
【详解】[1] 英国物理学家焦耳通过大量实验研究，发现了电流通过导体时产生热量的规律，即焦耳定律。该定律表明，电流产生的热量与电流大小的平方、导体的电阻以及通电时间成正比。因此第一空应填写“电流的大小”。
[2] 英国科学家法拉第经过长达10年的实验研究，在1831年首次发现了电磁感应现象。这一重大发现揭示了电与磁之间的相互转化关系，为电磁学的发展奠定了基础，并直接促成了发电机的发明。因此第二空应填写“电磁感应”。
12． 100 80%
【详解】[1]如图所示，该装置有2段绳子承担物重，即n=2，所以工人用该装置匀速提升空货篮时的拉力为
[2]因为工人能施加及绳子能承受的最大拉力均为520N，且不计绳重及摩擦，所以能够提升的最大物重为
由于每块瓷砖重100N，则工人所能提升瓷砖的块数为
所以工人用该装置实际能够提升的最大物重应为，实际最大拉力应为
故该装置匀速提升瓷砖时，所能达到的最大机械效率为
13．tC>tA>tB /tB【详解】由于三电阻丝串联、通过的电流相同，，由可知，A、C中电阻丝产生的热量相同，B中产生的热量最少，由于A、B中都为水，因此产生热量多的温度计升高的示数就大，故；由可知，吸收的热量和质量都相同时，比热容越小，温度变化越快，因此煤油中温度计的示数大，故；综合分析可得：tC>tA>tB （或tB14． 1.8 5
【详解】[1]由电路图可知，两电阻并联，电流表A1测R1支路的电流，电流表A2测干路电流。因并联电路中干路电流等于各支路电流之和，所以电流表A2示数大于电流表A1的示数，所以电流表A2的量程为0~3A，分度值为0.1A，示数为1.5A，即I=1.5A；电流表A1的量程为0~0.6A，分度值为0.02A，示数为0.3A，即I1=0.3A，电阻R1的电功率为P1=UI1=6V×0.3A=1.8W
[2]根据并联电路电流的规律知，通过L2的电流为I2=I-I1=1.5A-0.3A=1.2A
并联电路各支路两端电压相等，电阻R2的阻值
断开开关后，电阻R2两端的电压为0，通过的电流也为0，但电阻是导体本身的一种属性，与电压和电流无关，所以电阻R2的阻值仍然为5Ω。
15．0
【详解】两个物体的运动状态一致，所以二者相对静止，即两物体之间不产生相对移动或者相对运动的趋势，所以摩擦力为0N。
16．10
【详解】电路结构为两个定值电阻并联，滑动变阻器R串联在干路中，实验进行了两次测量，第一次：仅R1接入电路（闭合S1、断开S2）；第二次：仅R2接入电路（闭合S2、断开S1）。两次测量中滑动变阻器的阻值保持不变。设电源电压为U，滑动变阻器阻值为R，第一次测量（R1接入）：电流I1=0.3A，电压U1=3V；根据欧姆定律U = I1×(R1+ R) = 0.3×(R1 + R)
电压表示数U1 = I1×R1 = 0.3×R1 = 3V
可得R1=10Ω。
第二次测量（R2接入）：电流I2=0.4A，电压U2=2V，根据欧姆定律U = I2×(R2 + R) = 0.4×(R2 + R)
电压表示数U2 = I2×R2 = 0.4×R2
可得R2=5Ω。由于电源电压U不变，则0.3×(10 + R) = 0.4×(5 + R)
解得3 + 0.3R = 2 + 0.4R，移项得：1 = 0.1R，解的R=10Ω。
17．(1)
(2)
【详解】（1）先画出力的作用点，从力的作用点起画一条带箭头的线段，箭头表示力的方向，最后在箭头末端标出字母F。如图所示：
（2）凸透镜对光有会聚最用，能使平行于主光轴的光线折射后会聚与焦点，如图所示：
18．(1) 显示光的传播路径 50
(2)不能
(3)见解析
【详解】（1）[1]光线不易直接观察，光紧贴纸板入射的目的是为了显示光的传播路径。
[2]入射角是入射光线与法线的夹角，则图中的入射角是90°-40°=50°
（2）反射光线、入射光线与法线在同一平面内，平面镜没有与纸板垂直放置，当光贴着纸板入射时，反射光线不在纸板平面上，在纸板上不能看到反射光线。
（3）为了得出反射角等于入射角这一结论，在没有量角器的情况下，可进行的操作是：把白纸板沿法线对折，观察反射光线与对应的入射光线能否重合。若能重合，则可证明反射角等于入射角。
19．(1)物体浸在液体中的体积
(2) 2 物体浸没在液体中的深度
(3) 甲、丙、戊
(4)
【详解】（1）实验现象如图甲、乙、丙中，液体密度相同，排开液体的体积不同，弹簧测力计的示数不同，即所受浮力不同，说明浮力大小与排开液体的体积有关。
（2）[1]由图丙可知，物体完全浸没在水中时所受的浮力为F浮丙=G-F丙=8N-6N=2N
[2] 如图丙、丁两次实验，液体密度相同，深度不同，弹簧测力计的示数相同，说明浮力大小与物体浸没在液体中的深度无关。
（3）[1]要探究浮力大小与液体密度的关系，应该控制排开液体的体积相同，改变液体的密度。故选甲、丙、戊三次实验进行探究。
[2]由甲、丁两图可知，物体完全浸没在水中时所受的浮力为F浮丁=2N，所以物体的体积
由甲、戊两图可知，物体完全浸没在盐水中时所受的浮力为F浮′=2.4N， 浸没时V排′=V=2×10-4m3
则盐水的密度为
（4）由图甲可知，物体的重力G=8N，物体质量
物体的密度
20．(1)B
(2) 质量 甲、乙 甲、丙
(3) 重力势 不变
(4)C
【详解】（1）A.小球下落到水平面时因为具有动能才能撞击木块运动，所以实验中探究的动能是指小球撞击木块时的动能，故选B。
（2）[1]研究超速安全隐患即探究速度不同时对动能大小的影响，需要控制质量不变。
[2]由图可知，甲、乙两图中，小球质量相等，下落高度不等，滑到斜面底端撞击木块时的速度不同，所以实验时应选择甲、乙两个图所示实验进行比较。
[3]用来研究超载安全隐患即探究质量不同时对动能大小的影响，需要控制速度不变即下滑的高度相等，故应选择甲、丙两个图所示实验进行比较。
（3）[1]小球从斜面由静止滚到底部的过程中，高度减小，速度增大，质量不变，重力势能减小，动能增大，所以下滑过程中实际上就是重力势能转化为动能的过程。
[2]小球从斜面由静止滚到底部的过程中，忽略斜面的摩擦力对小球的影响，能量只在动能和重力势能之间转化，其机械能不变。
（4）小球在这三个水平表面上滑行的过程中，丙图中木块移动的距离最远，说明小球C推动木块克服摩擦做功做的功最多，故选C小球。
21．(1) 发生变化 保持不变
(2)d
(3) 左 改变定值电阻两端的电压
(4) 看错了量程 0.5A
(5)
【详解】（1）[1][2]据甲图可知，电路是定值电阻和变阻器串联，电压表测电源电压，调节滑动变阻器滑片，变阻器接入电路中的阻值变化，导致总电阻变化，由可知，电路中的电流发生改变，电源电压不变，则电压表的示数不变。
（2）据甲图可知，电压表应测定值电阻两端电压，因此导线d连接错误。
（3）[1]闭合开关前，为了保护电路，变阻器应移至阻值最大处，即最左端。
[2]测“导体的电阻”的实验中，需进行多次测量，以便取平均值来减小误差，故变阻器的作用是改变定值电阻两端的电压，实现多次测量。
（4）[1][2]乙图中电流表选择的是小量程，分度值是0.02A，读数为0.5A，表格中填写的是2.5A，原因是读错量程。
（5）由丙图可知，先将滑片移至最右端，电路为待测电阻单独串联，此时的电流，可得电源电压为
再将滑片移至最左端，电路为待测电阻和变阻器串联，且变阻器接入电路中的阻值最大，测出此时的电流，可得电源电压为
两式相等，可得待测电阻的阻值。
22．(1)4800N
(2)960W
(3)20%
【详解】（1）汽车的重力
（2）汽车匀速直线行驶时，牵引力等于阻力，牵引力
汽车的功率
（3）试车过程，所做的有用功
此过程吸收的太阳能
该太阳能汽车的能量转化效率
23．(1)减小
(2)0.432W
(3)见解析
【详解】（1）据乙图可知，气敏电阻的阻值随空气质量指数的增大而减小。
（2）据甲图可知，控制电路是串联的，当电流表示数为时，电路报警，控制电路中的总电阻为
气敏电阻接入电路中的阻值为
此时气敏电阻的电功率为
（3）空气质量指数为200时，气敏电阻接入电路的阻值为，电磁继电器的衔铁被吸下来的条件未变，故电路报警电流为不变，则此时电路中的总电压、总电流和总电阻均不变，所以接入的阻值应变为所以可以将定值电阻换成的；
如果不更换电阻，报警电流不变，仍为，则电源电压为
所以可以将电源电压下调为。
