第三章 地图与地理信息技术
第一节 地图的基本要素
现存最早的世界地图古巴比伦泥板世界地图
现存尺寸最大、年代最早、保存最完整的中文世界地图《大明混一图》

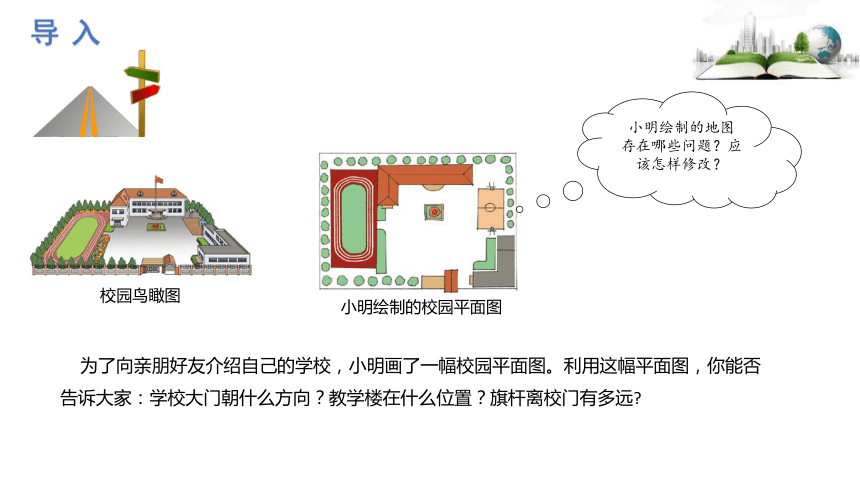

校园鸟瞰图
小明绘制的校园平面图
导 入
小明绘制的地图
存在哪些问题？应该怎样修改？
为了向亲朋好友介绍自己的学校，小明画了一幅校园平面图。利用这幅平面图，你能否告诉大家：学校大门朝什么方向？教学楼在什么位置？旗杆离校门有多远

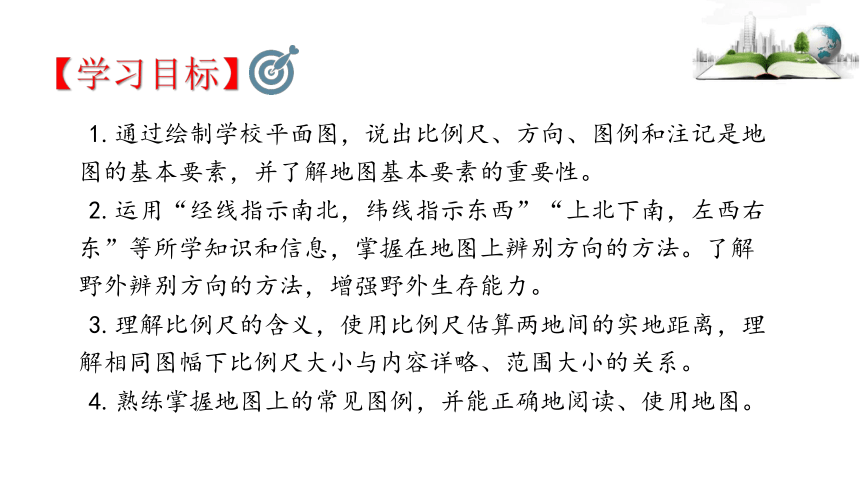

【学习目标】
1.通过绘制学校平面图，说出比例尺、方向、图例和注记是地图的基本要素，并了解地图基本要素的重要性。
2.运用“经线指示南北，纬线指示东西”“上北下南，左西右东”等所学知识和信息，掌握在地图上辨别方向的方法。了解野外辨别方向的方法，增强野外生存能力。
3.理解比例尺的含义，使用比例尺估算两地间的实地距离，理解相同图幅下比例尺大小与内容详略、范围大小的关系。
4.熟练掌握地图上的常见图例，并能正确地阅读、使用地图。

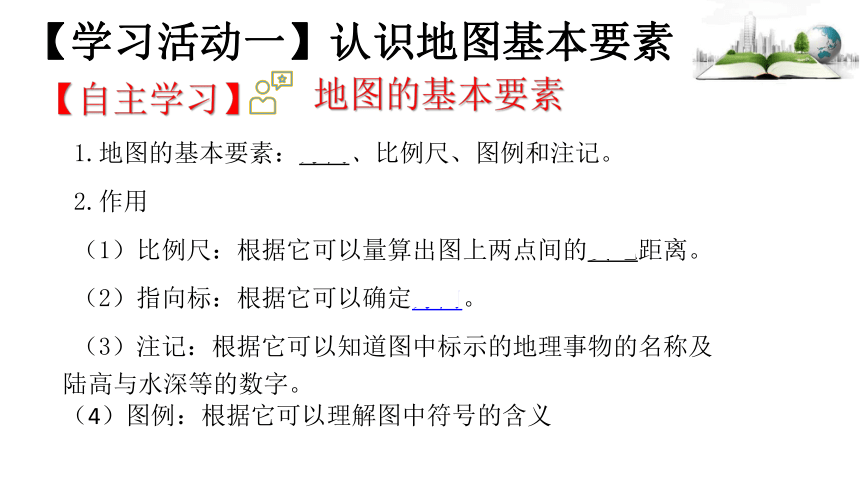

【学习活动一】认识地图基本要素
【自主学习】
地图的基本要素
1.地图的基本要素：方向、比例尺、图例和注记。
2.作用
（1）比例尺：根据它可以量算出图上两点间的实地距离。
（2）指向标：根据它可以确定方向。
（3）注记：根据它可以知道图中标示的地理事物的名称及陆高与水深等的数字。
（4）图例：根据它可以理解图中符号的含义

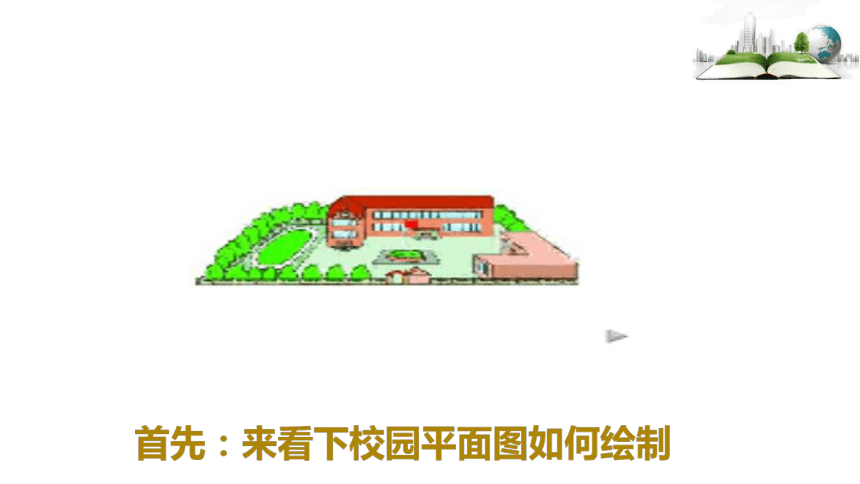

首先：来看下校园平面图如何绘制

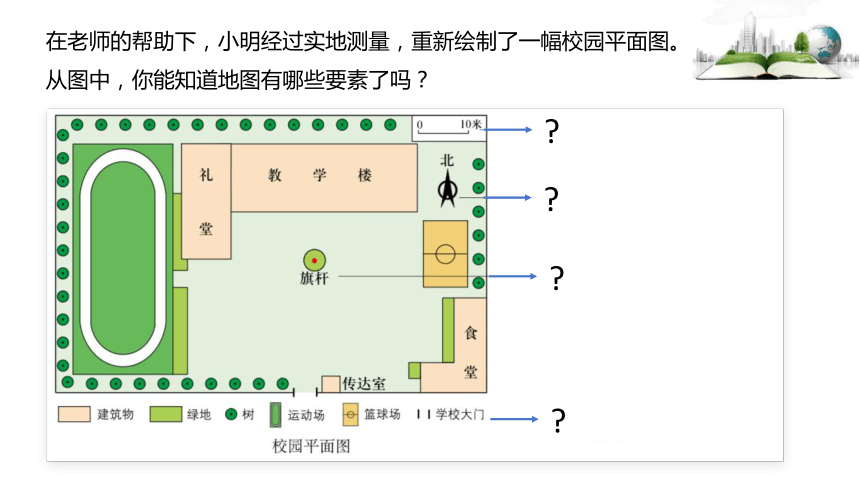

在老师的帮助下，小明经过实地测量，重新绘制了一幅校园平面图。从图中，你能知道地图有哪些要素了吗？




【学习活动二】地图上的方向
【自主学习】
地图上方向的判读
1.一般地图，通常按照“上北下南，左西右东”的原则表示方向。
2.在有指向标的地图上，用指向标表示方向。
3.在经纬网地图上，根据经纬线确定方向

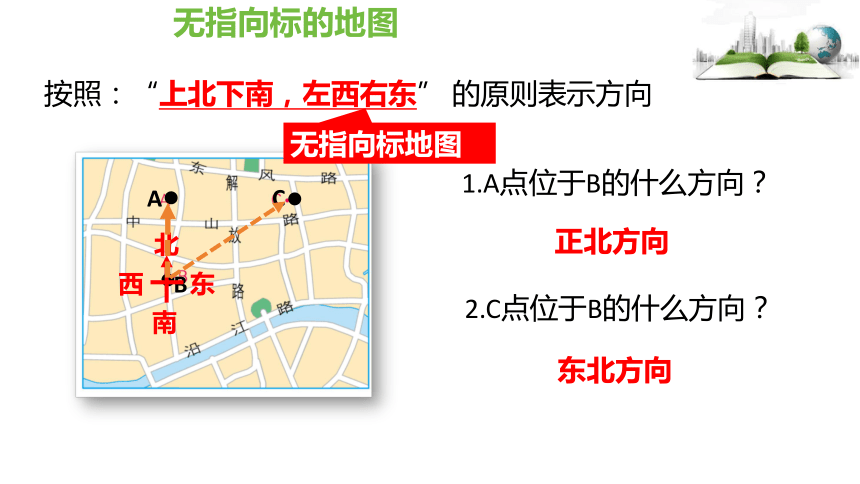

无指向标的地图
按照：“上北下南，左西右东” 的原则表示方向
1.A点位于B的什么方向？
正北方向
2.C点位于B的什么方向？
东北方向
无指向标地图
A
C
B
南
东
北
西

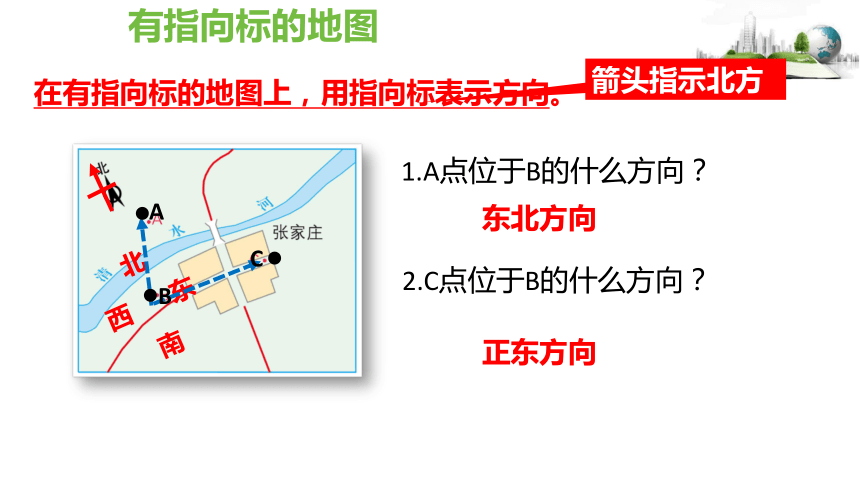

在有指向标的地图上，用指向标表示方向。
有指向标的地图
1.A点位于B的什么方向？
东北方向
2.C点位于B的什么方向？
正东方向
北
南
西
东
箭头指示北方
A
C
B
南北与经线重合，东西和纬线重合
有经纬网的地图
1.A点位于B的什么方向？
西北方向
2.C点位于B的什么方向？
东北方向
A
C
B
南
东
北
西
N
20°
40°
60°
在经纬网地图中上，利用经纬网确定方向
一般定向法
指向标定向法
经纬网定向法
上北下南
左西右东
指向标永远指向北方
经线指示南北，纬线指示东西
方法总结
1.结合下面以北极和南极为中心的投影地图,判断方向。
【合作探究】
复杂状况下的判断方向
方法技巧
第一步
先以极点为中心判断南北方向
以北极为例
第二步 通过地球自转方向判断东西方向
极地地图判断方向的方法
（1）A在B的正南方向，B在C的东北方向，A在C的东南方向。
第一步 离开北极点越远，在南方；越近，在北方。
A在B南方 B在C北方 A在C南方
第二步 顺着地球自转方向，在东方；逆着地球自转方向，在西方。
A
B
C
C
A
B
A、B不存东西关系；B在C东方 A在C东方
合起来
D
E
F
（2）D在E的正北方向，E在F的西南方向，D在F的西北方向。
第一步 离开北极点越远，在南方；越近，在北方。
D在E北方 E在F南方 D在F北方
第二步 顺着地球自转方向，在东方；逆着地球自转方向，在西方。
D、E不存东西关系；E在F西方 D在F西方
合起来
_______
______
______
D
E
F
2. 野外判别方向的常用方法
在野外如何判别方向？除教材提供的方法外，还有哪些方向和技巧？
①使用手表：将手表平放，让时针对准太阳。时针和12点之间的角平分线所指的方向就是南方（这个方法在北半球有效）。
植物定向
南
②可以采用植物定向，某些植物，如苔藓，可能在树的北面生长得更茂盛，因为北面接收到的阳光较少。
北极星
北斗七星
观星法
【归纳总结】不管是在复杂的极点为中心的地图上，还是野外实际辨别方向，都需要我们掌握基本的方向的判读方法，然后根据实际情况，或者结合生活经验，进行判读。
1.概念:指图上距离比实地距离缩小的程度，也叫缩尺。
2.公式：比例尺=图上距离 /实地距离
3.表示形式：
线段比例尺 数字比例尺 文字比例尺
1:5000000或 图上1厘米代表实地距
离50千米。
4.地图的比例尺大小不同，表示内容的详略程度不同，表示的实地范围也不同。
【学习活动三】学会使用比例尺量算距离
【自主学习】
地图上距离大小的判读
1.阅读P54图3.15不同比例尺的地图，了解北京动物园中动物的分布情况，应该选择哪幅地图
【合作探究】
比例尺的辨析
答案：北京动物园导览(局部)。
详细
【合作探究】
比例尺的辨析
2.哪幅地图的比例尺最小？哪幅地图表示的地理事物最详细？
答案：京津唐地区比例尺最小；北京动物园导览(局部)最详细。
1/26000
1/200000
1/750000
1/7500000
分母最大，比例尺最小
【合作探究】
比例尺的辨析
3.在“北京城区及周边地区”图上，量算丰台至通州的直线距离、在“北京市及周边地区”图上，量算天津至唐山的直线距离。
丰台至通州的直线距离图上距离为5cm，表示实地距离5×7.5km=37.5km。
【合作探究】
比例尺的辨析
3.在“北京城区及周边地区”图上，量算丰台至通州的直线距离、在“京津唐地区”图上，量算天津至唐山的直线距离。
在“北京市及周边地区”图上，天津至唐山的图上直线距离大约为1.4cm，故表示实地距离1.4×150km=105km。
【归纳总结】地图图幅相同,比例尺越大,表示的范围越小,内容越详细；反之，表示的范围越大,内容越简略。
【学习活动四】认识图例和注记
【自主学习】
图例和注记
1.在地图上，山脉、河流、城市等地理事物需要用不同大小、粗细、颜色的点、线、面等符号来表示。这些符号及对符号含义的说明就是图例。
2.地图上还有一些文字、数字与符号配合使用，用来说明国家、城市、山脉、河流的名称以及陆高、水深等，这些文字和数字称为注记
【学习活动四】认识图例和注记
【自主学习】
图例和注记
2.认识常见的图例。
请 完成学案达标练习
