2024-2025学年鲁科版（五四制）（2024）八年级物理下册期末[真题]专项练习
专题3 作图题
一、作图题

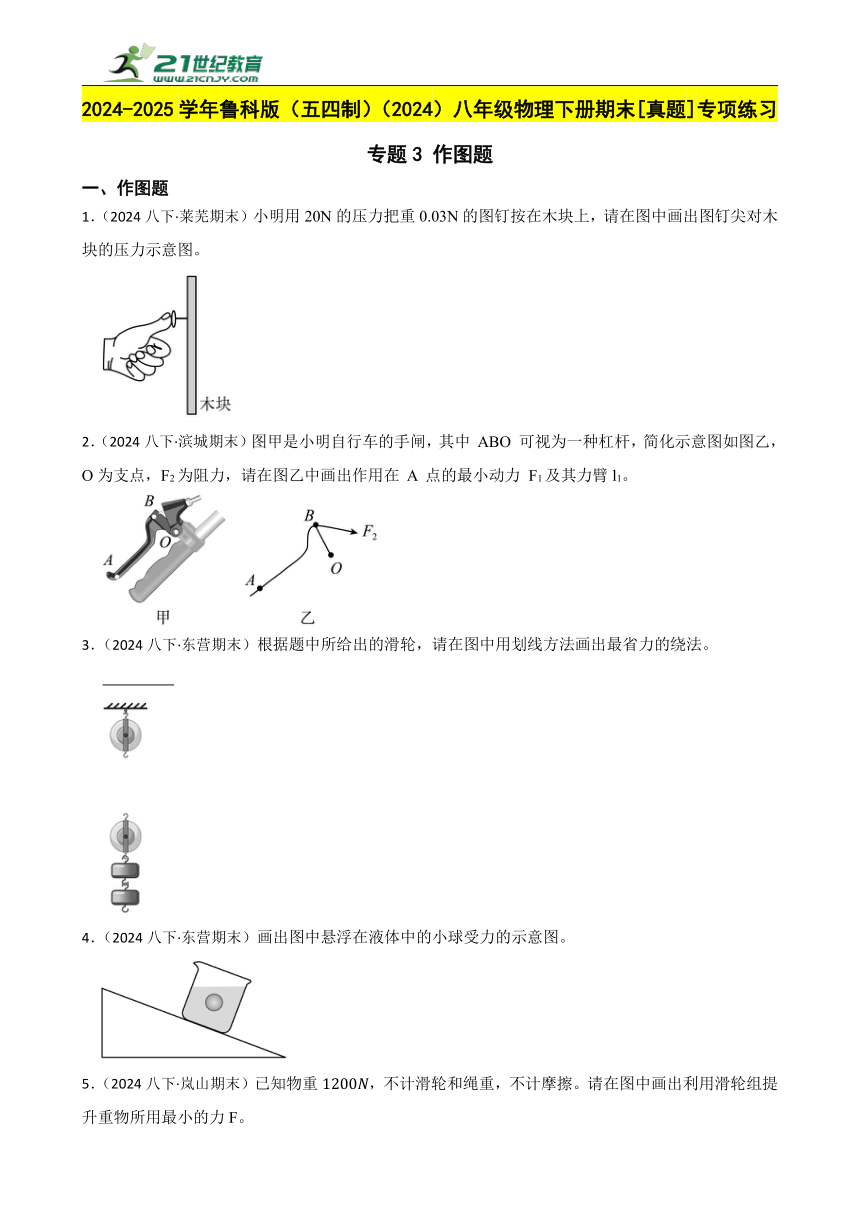

1．（2024八下·莱芜期末）小明用20N的压力把重0.03N的图钉按在木块上，请在图中画出图钉尖对木块的压力示意图。
2．（2024八下·滨城期末）图甲是小明自行车的手闸，其中 ABO 可视为一种杠杆，简化示意图如图乙，O为支点，F2为阻力，请在图乙中画出作用在 A 点的最小动力 F1及其力臂l1。
3．（2024八下·东营期末）根据题中所给出的滑轮，请在图中用划线方法画出最省力的绕法。
4．（2024八下·东营期末）画出图中悬浮在液体中的小球受力的示意图。
5．（2024八下·岚山期末）已知物重，不计滑轮和绳重，不计摩擦。请在图中画出利用滑轮组提升重物所用最小的力F。

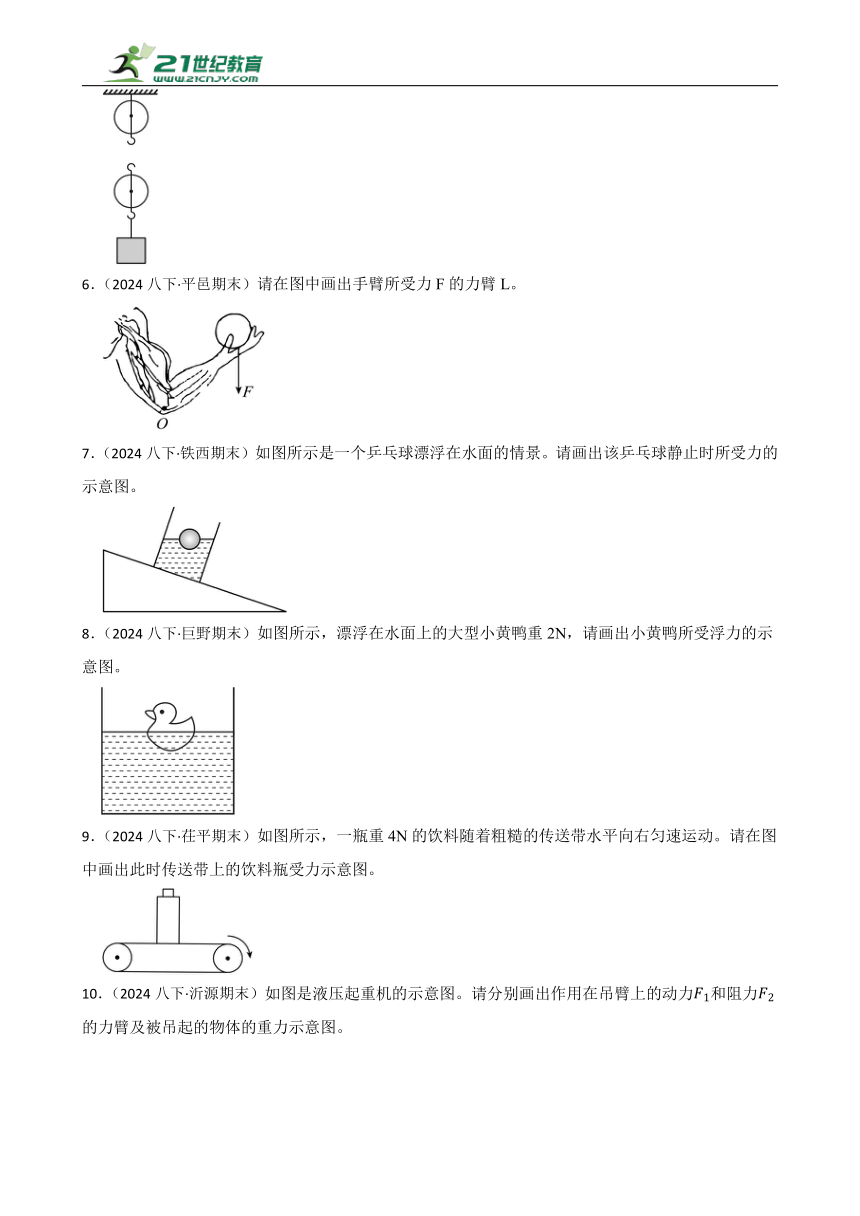

6．（2024八下·平邑期末）请在图中画出手臂所受力F的力臂L。
7．（2024八下·铁西期末）如图所示是一个乒乓球漂浮在水面的情景。请画出该乒乓球静止时所受力的示意图。
8．（2024八下·巨野期末）如图所示，漂浮在水面上的大型小黄鸭重2N，请画出小黄鸭所受浮力的示意图。
9．（2024八下·茌平期末）如图所示，一瓶重4N的饮料随着粗糙的传送带水平向右匀速运动。请在图中画出此时传送带上的饮料瓶受力示意图。
10．（2024八下·沂源期末）如图是液压起重机的示意图。请分别画出作用在吊臂上的动力和阻力的力臂及被吊起的物体的重力示意图。
11．（2024八下·无棣期末）如图为液压汽车起重机的示意图，请作出阻力的力臂。
12．（2024八下·济南期末）如图是自行车的刹车手柄示意图，手柄在力的作用下绕点O转动，此时的手柄可视作一个杠杆。请在答题卡相应位置画出该杠杆的动力的力臂。
13．（2024八下·济南期末）质量为60g的玩具小鸭子浮在水面上，请在答题卡相应位置画出小鸭子所受浮力的示意图。取（）
14．（2024八下·福山期末）建筑工人在A处，使用如图所示的滑轮组提升物体，试在图中画出最省力的绕线方法。
15．（2024八下·东营港经济开发期末）如图所示，一盏挂在天花板上的电灯。请画出它所受力的示意图。（O为电灯重心）
16．（2024八下·岱岳期末）如图所示， 杠杆AOB 保持静止， O为支点， 请作出动力F1的力臂l。
17．（2024八下·岱岳期末）如图所示，小球漂浮在水面上。请在图中作出小球所受浮力的示意图。
18．（2024八下·任城期末）用滑轮组提升重600N的物体，假设绳重和摩擦均不计，动滑轮重30N，在图中画出最省力的绳子绕法，并标出拉力F 大小。
19．（2024八下·市中区期末）拦河大坝有调水、防洪、发电等功能，大坝设计成上窄下宽的形状如图所示，请画出水对大坝侧壁上A处的压力。
20．（2024八下·市中区期末）如图所示，小船静止在水面上，请在答题纸指定位置画出小船（重心O已画出）所受到的重力的示意图。

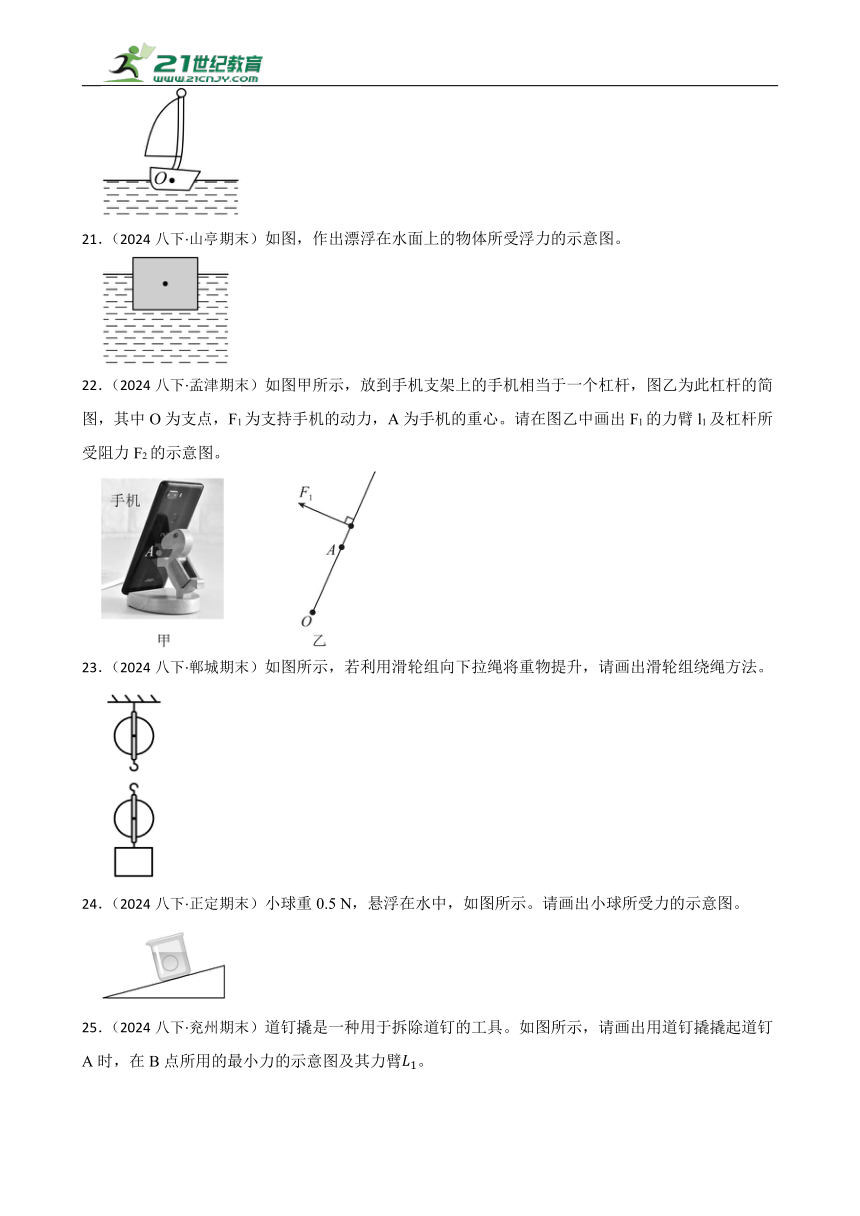

21．（2024八下·山亭期末）如图，作出漂浮在水面上的物体所受浮力的示意图。
22．（2024八下·孟津期末）如图甲所示，放到手机支架上的手机相当于一个杠杆，图乙为此杠杆的简图，其中O为支点，F1为支持手机的动力，A为手机的重心。请在图乙中画出F1的力臂l1及杠杆所受阻力F2的示意图。
23．（2024八下·郸城期末）如图所示，若利用滑轮组向下拉绳将重物提升，请画出滑轮组绕绳方法。
24．（2024八下·正定期末）小球重0.5 N，悬浮在水中，如图所示。请画出小球所受力的示意图。
25．（2024八下·兖州期末）道钉撬是一种用于拆除道钉的工具。如图所示，请画出用道钉撬撬起道钉A时，在B点所用的最小力的示意图及其力臂。
26．（2023八下·连州期末）如图所示，木块从斜面上下滑，在粗糙的水平面上滑动一段距离后停下，请画出木块在水平面上滑动时的受力示意图。
27．（2024八下·济南期末）如图所示，用7N的水平力将一个重4N的物体压在墙壁上，画出物体所受重力及物体对墙壁压力F的示意图。
28．（2024八下·蓬莱期末）如图所示，弹簧测力计的示数为2牛，在杠杆上挂上一个重力1牛的钩码，使杠杆在水平位置平衡，请在杠杆上用“·”标记钩码悬挂点位置并记为A。
29．（2024八下·德州期末）请在杠杆在图示位置平衡时动力F1的力臂L和杠杆所受阻力F2（O为支点）。
30．（2024八下·章丘期末）如图所示，石块重4N，请在图中画出小石块受到的浮力示意图。
31．（2024八下·济宁期末）作图题：重为的木球静止在水面上，在图中画出它所受浮力的示意图。
32．（2024八下·茌平期末）颠勺是厨师的基本功之一，它的一个分解动作是厨师在炒锅把手的A点施力，让炒锅沿О点迅速转动，从而将锅中的食材颠起，图乙是该动作过程的简化示意图，请在图乙中画出厨师颠勺时施加在A点的最小动力F及对应的力臂l。
33．（2024八下·东阿期末）请在图中画出重力为5N，在水中悬浮的物块所受力的示意图。
34．（2024八下·雷州期末）如图所示，烧杯静止在斜面上，小球悬浮在水中。请作出小球所受的浮力和烧杯对斜面的压力的示意图。
35．（2024八下·无棣期末）画出图中青蛙所受浮力的示意图。
36．（2024八下·广安期末）如图所示，为了让杠杆静止在图中位置，请画出在A点所施加的最小动力F1。
37．（2024八下·济南期末）苹果放入水中会下沉，如图一颗苹果重为2N，点O其重心，画出它此时所受浮力和重力的示意图。
38．（2023八下·桓台期末）如图所示是一种水箱自动上水装置的示意图。当水箱内的水达到一定高度时，浮标带动杠杆压住进水口，自动停止上水。请你画出：浮标所受浮力的示意图和浮力的力臂。
39．（2024八下·肥西期末）如图甲为我国古代的一种攻城武器——投石机，图乙为其简化图它在发射石弹前需要借助人的外力将A端拉下并放好石弹，发射时只需撤掉A端人的外力就可以将石弹发射出去。请你在图乙中画出发射的下拉A端时人施加在A端的最小为F。
40．（2024八下·滨州期末）自行车手闸可看作杠杆，如图所示，请在图中画出动力臂L1和阻力臂L2。
41．（2023八下·威海期末）如图所示，工人沿台阶向上滚动圆柱形塑料桶，O1为支点，O2为圆桶的横截面的圆心。工人用最小的动力F将塑料桶滚上台阶，请在图中画出此最小动力F的示意图并作出其力臂l。
42．（2024八下·庄河期末）如图不倒翁的重心在O点，请在图中画出不倒翁所受的重力和对地面的压力的示意图。
43．（2023八下·陵城期末）《西游记》中的孙悟空形象深受人们喜爱。如图甲所示，孙悟空肩上的金箍棒可看做杠杆，其简图如图乙。图中，O为支点，O'为金箍棒重心位置，A为动力F的作用点。请在图中画出：
（1）金箍棒所受重力的示意图；
（2）作用在A点的最小动力F的示意图及其力臂l。
答案解析部分
1．
2．
3．
4．
5．
6．
7．
8．
小黄鸭所受浮力是竖直向上的，从重心竖直向上线段表示浮力，并标出F浮，如图所示：
物体受到的浮力竖直向上。
9．
10．
11．
12．
13．
14．
15．
16．
17．
18．
19．
20．
21．
22．
23．
24．
25．
当动力的动力臂最长时，动力最小，根据图像，O点为支点，OB为最大的动力臂，最小的力和最大的力臂垂直，动力的方向、如图所示：
支点到力的作用点的连线，是最大的力臂，最小的力和最大的力臂垂直。
26．
根据图像，木块在粗糙的水平面上向右滑动，受到水平向左的摩擦力，竖直向上的支持力和竖直向下的重力，力的作用点都在物体的几何中心，如图：
木块向右滑动时，受到竖直向下的重力，竖直向上的支持力，和向左的摩擦力。
27．
28．
29．
30．
31．
32．
33．
34．
35．
36．
37．
38．
39．
40．
41．
据图可知，O1为支点，最小动力对应最大动力臂，圆上的直径作为动力臂最长，动力和动力相互垂直，如图所示：
1、杠杆原理的应用：杠杆的平衡条件为：动力*动力臂=阻力*阻力臂；其余条件不变下，动力和动力成反比；
2、力臂的画法：力臂是支点和力的作用线的垂线段。
42．
43．
