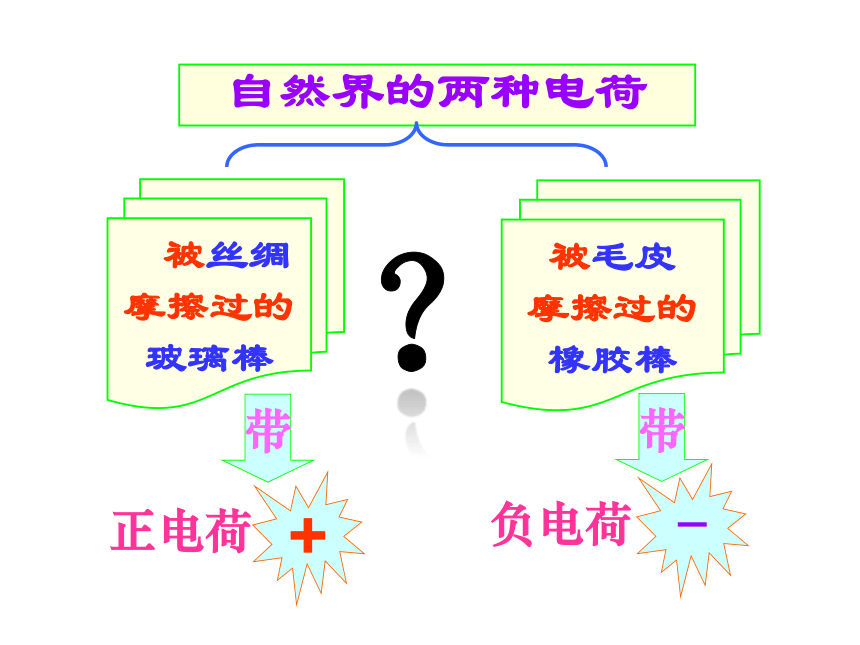

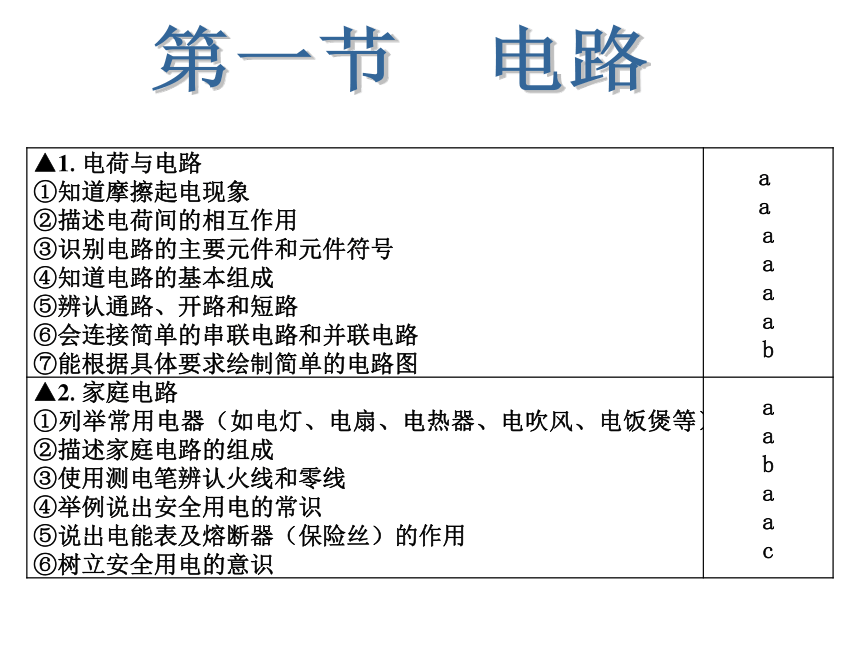

课件23张PPT。第一节　电路摩擦起电 摩擦过的物体能吸引轻小物体的现象叫做摩擦起电现象.自然界的两种电荷被毛皮
摩擦过的
橡胶棒 被丝绸
摩擦过的
玻璃棒正电荷负电荷？同种电荷互相排斥，

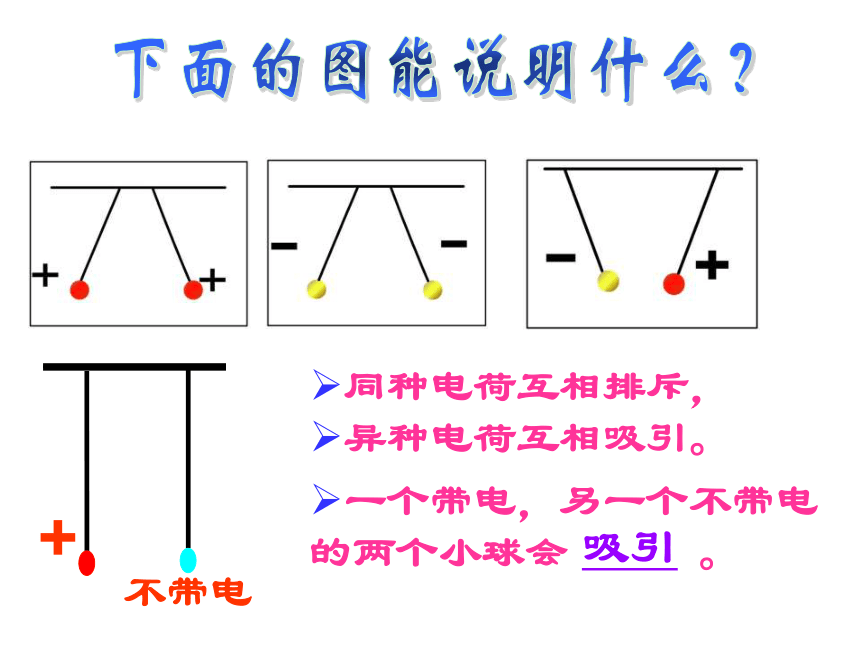

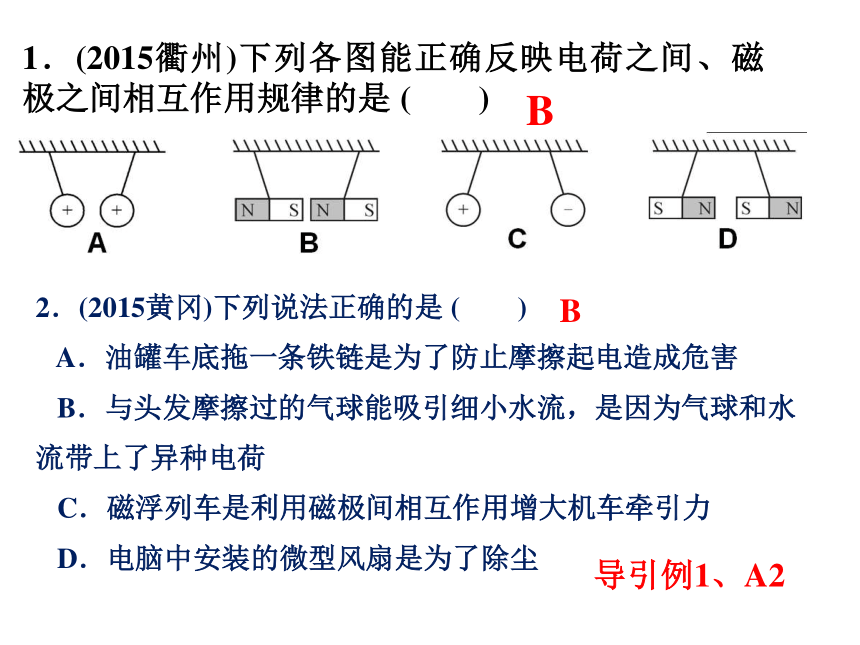

异种电荷互相吸引。下面的图能说明什么？+不带电一个带电，另一个不带电的两个小球会 。吸引1．(2015衢州)下列各图能正确反映电荷之间、磁极之间相互作用规律的是 (　　)B 2．(2015黄冈)下列说法正确的是 (　　)
A．油罐车底拖一条铁链是为了防止摩擦起电造成危害
B．与头发摩擦过的气球能吸引细小水流，是因为气球和水流带上了异种电荷
C．磁浮列车是利用磁极间相互作用增大机车牵引力

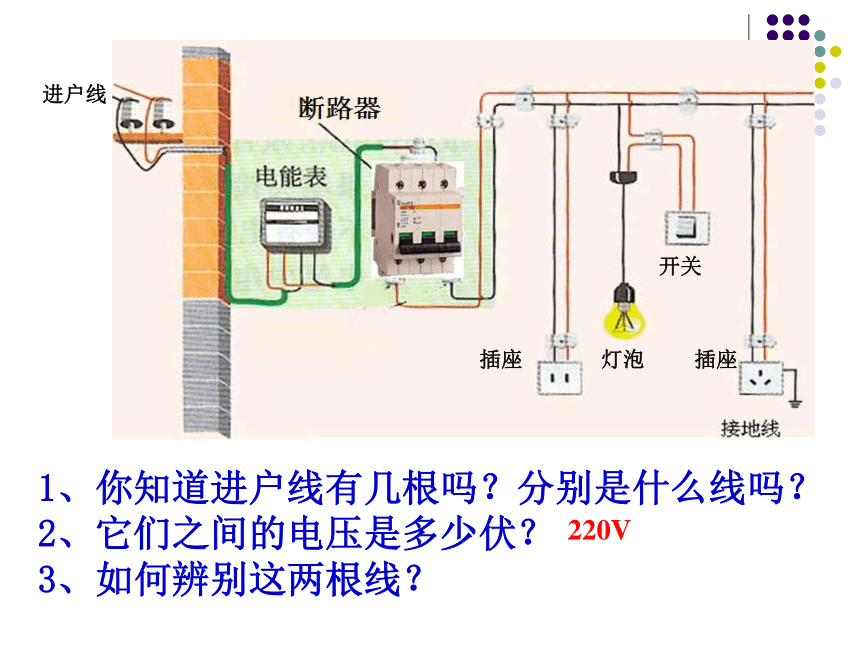

D．电脑中安装的微型风扇是为了除尘B 导引例1、A2 1、你知道进户线有几根吗？分别是什么线吗？
2、它们之间的电压是多少伏？

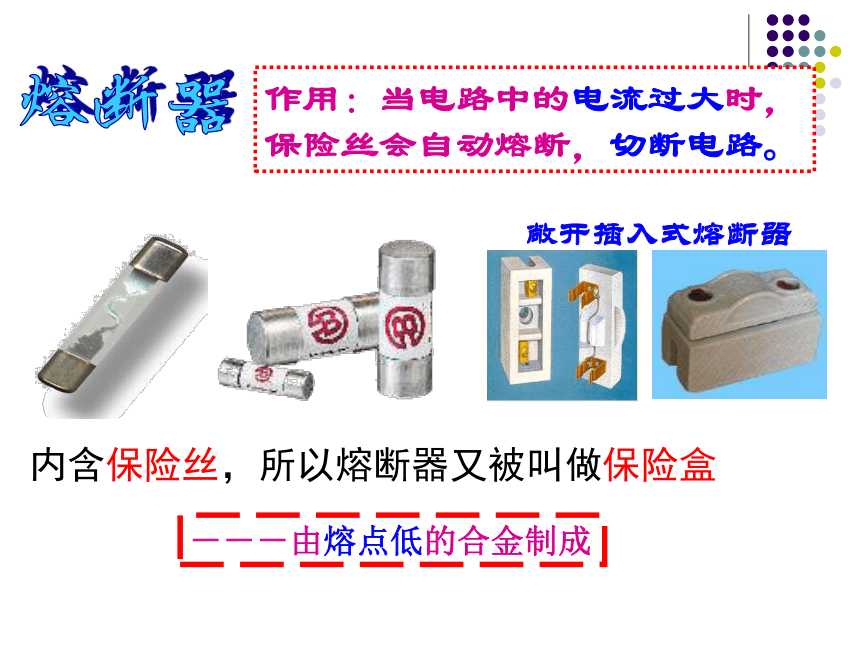

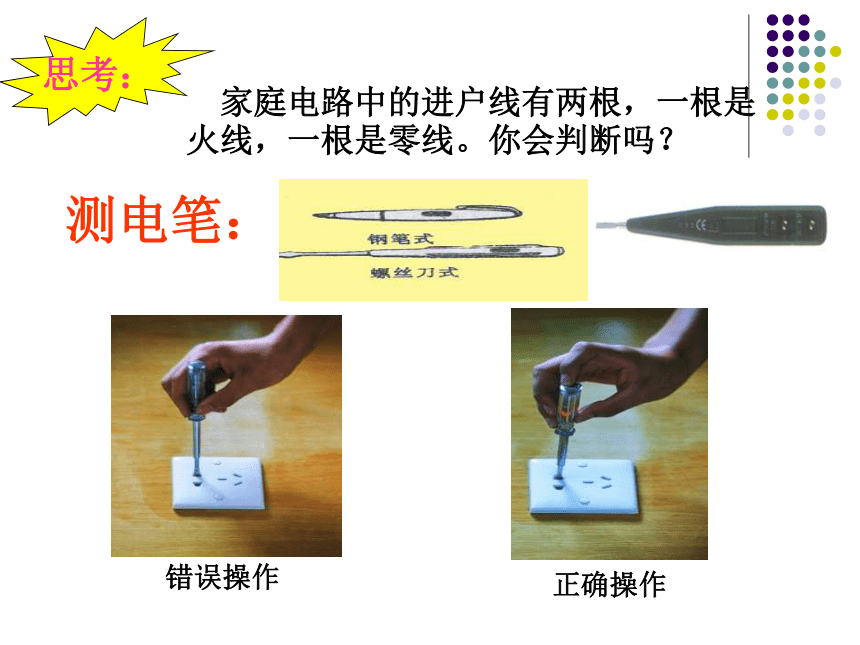

3、如何辨别这两根线？220V思考：　家庭电路中的进户线有两根，一根是火线，一根是零线。你会判断吗？测电笔：错误操作正确操作闸刀开关熔断器作用: 控制整个电路通断熔断器敞开插入式熔断器内含保险丝，所以熔断器又被叫做保险盒－－－由熔点低的合金制成作用：当电路中的电流过大时，保险丝会自动熔断，切断电路。3(6)A:表示这个电流表的额定电流为3安,在短时间内使用电流允许大一些.但最大不能超过6安.电能表220V：额定电压额定电压：正常工作时的电压测量电路消耗的电能【例】(2014天津)下列图形有关家庭电路的连接完全正确的是 (　　) B 2．(2014山西)如图是某家庭电路的一部分，下列说法正确的
是 (　　)
A．电冰箱接入三孔插座后电灯与电冰箱是串联
B．电冰箱接入三孔插座能使电冰箱金属外壳接地
C．若在图中甲、乙两处分别装电灯或开关，甲处应装电
灯，乙处应装开关
D．断开开关S时，站在地上的人接触A点或B点都不会触电 B 导引4、7、8触电原因（水、潮湿、破损）潮湿线破损火线露出水安全用电1．安全用电举例：①将插头插入电源时，手不
要接触金属插脚；②湿手不能碰开关；③不要在高压线附近放风筝④家用电器要安装接地线；⑤铁丝不要缠绕在电线上。
2．安全电压：一般情况下，人体的安全电压不高于______伏。但在潮湿环境中安全电压应在24伏甚至12伏以下。 36安全用电的常识练．为帮助触电者脱离电源，下列物体中，不可借助的是(　　)
A．晒衣服的钢管 B．塑料扫把杆
C．干燥的木质拖把杆 D．玻璃纤维约鱼竿 A 1.有人在家庭电路中不小心触电,你认为首先要采取
的措施是( )
A.直接用手去拉触电的人 B.打电话报警
C.找医生来帮助抢救
D.切断电源或用干木棍等拨开电线2.小明拆开了家庭电路中常用
的白炽灯泡的灯头,如图,则以
下灯泡和灯头的各部件中全部
属于绝缘体的是( )
A.灯头后盖、螺旋 B.玻璃泡、锡块
C.螺旋、 金属片 D.灯头后盖、玻璃泡DD导引6、12电路把电源、用电器、开关用导线连接起来组成
的电流路径叫做电路。电路的状态通路 （闭合电路）：电路中有电流的电路开路（断路）：某处断开没有电流的电路短路：直接用导线把电源两极连接起来——
电流过大导引A1、3 导引13、14 电路图画电路图的注意点:1.元件位置安排要适当，分布要均匀。2.元件不要画在拐角处。3.整个电路图呈长方形，有棱有角。4.导线要横平竖直。导引5、10串联电路 把用电器逐个顺次连接起来的电路，叫做串联电路。 实物图：电路图： 把用电器并列地连接起来的电路，叫做并联电路。并联电路3、串联电路和并联电路判别串联电路和并联电路的方法：A、从电路中有无支路入手分析（串联只有一条路经无支路，并联有两条或两条以上路经有支路）B、从电路的通断来判别：串联断开任意一个用电器整个电路就切断。并联断开任意一个支路，其余支路仍然是通的。串联电路与并联电路的比较导航9、11、121、（05台州）小明准备在前后门安装两只声音不同的电铃，希望能从铃声分辨出是前门来客还是后门来人，设计的电路图正确的是
A
