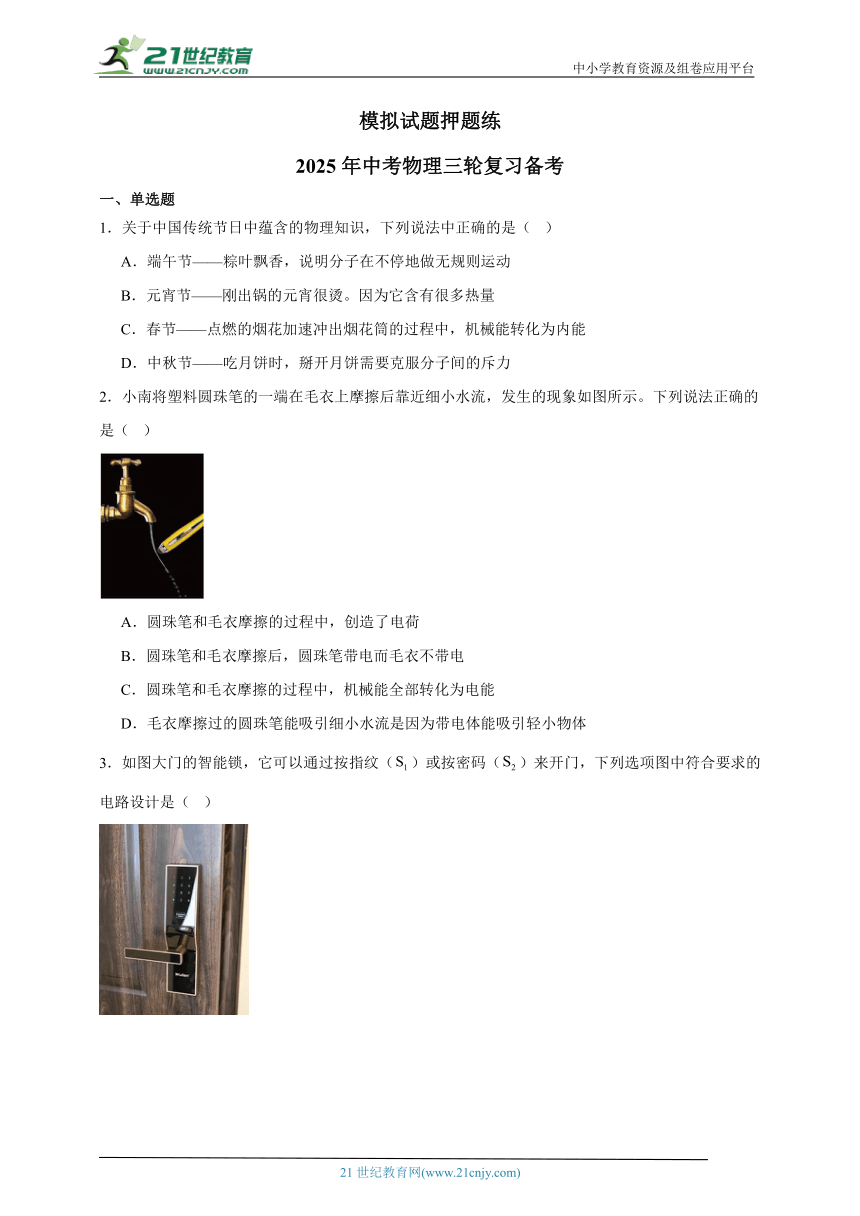

模拟试题押题练
2025年中考物理三轮复习备考
一、单选题
1.关于中国传统节日中蕴含的物理知识,下列说法中正确的是( )
A.端午节——粽叶飘香,说明分子在不停地做无规则运动
B.元宵节——刚出锅的元宵很烫。因为它含有很多热量
C.春节——点燃的烟花加速冲出烟花筒的过程中,机械能转化为内能
D.中秋节——吃月饼时,掰开月饼需要克服分子间的斥力
2.小南将塑料圆珠笔的一端在毛衣上摩擦后靠近细小水流,发生的现象如图所示。下列说法正确的是( )
A.圆珠笔和毛衣摩擦的过程中,创造了电荷
B.圆珠笔和毛衣摩擦后,圆珠笔带电而毛衣不带电
C.圆珠笔和毛衣摩擦的过程中,机械能全部转化为电能
D.毛衣摩擦过的圆珠笔能吸引细小水流是因为带电体能吸引轻小物体
3.如图大门的智能锁,它可以通过按指纹()或按密码()来开门,下列选项图中符合要求的电路设计是( )

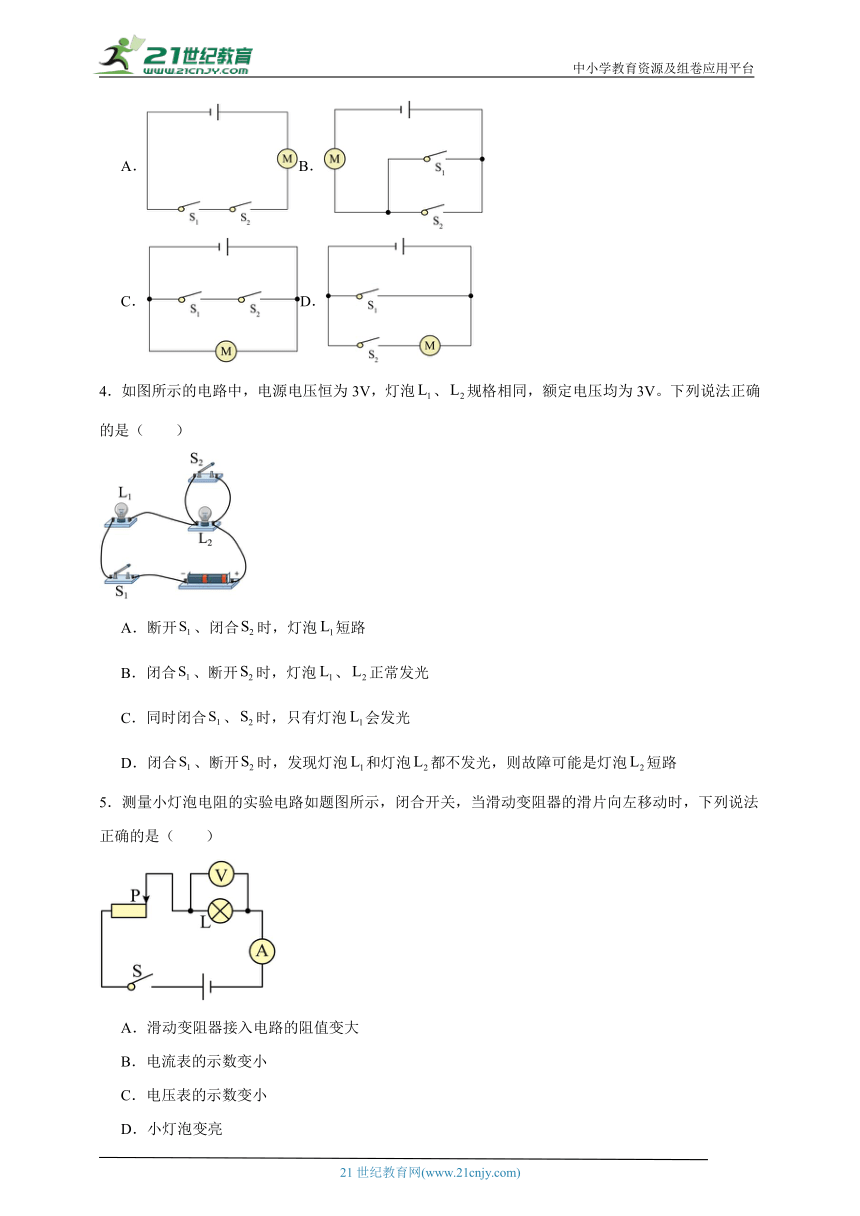

A.B.
C.D.
4.如图所示的电路中,电源电压恒为3V,灯泡、规格相同,额定电压均为3V。下列说法正确的是( )
A.断开、闭合时,灯泡短路
B.闭合、断开时,灯泡、正常发光
C.同时闭合、时,只有灯泡会发光
D.闭合、断开时,发现灯泡和灯泡都不发光,则故障可能是灯泡短路
5.测量小灯泡电阻的实验电路如题图所示,闭合开关,当滑动变阻器的滑片向左移动时,下列说法正确的是( )
A.滑动变阻器接入电路的阻值变大
B.电流表的示数变小
C.电压表的示数变小
D.小灯泡变亮

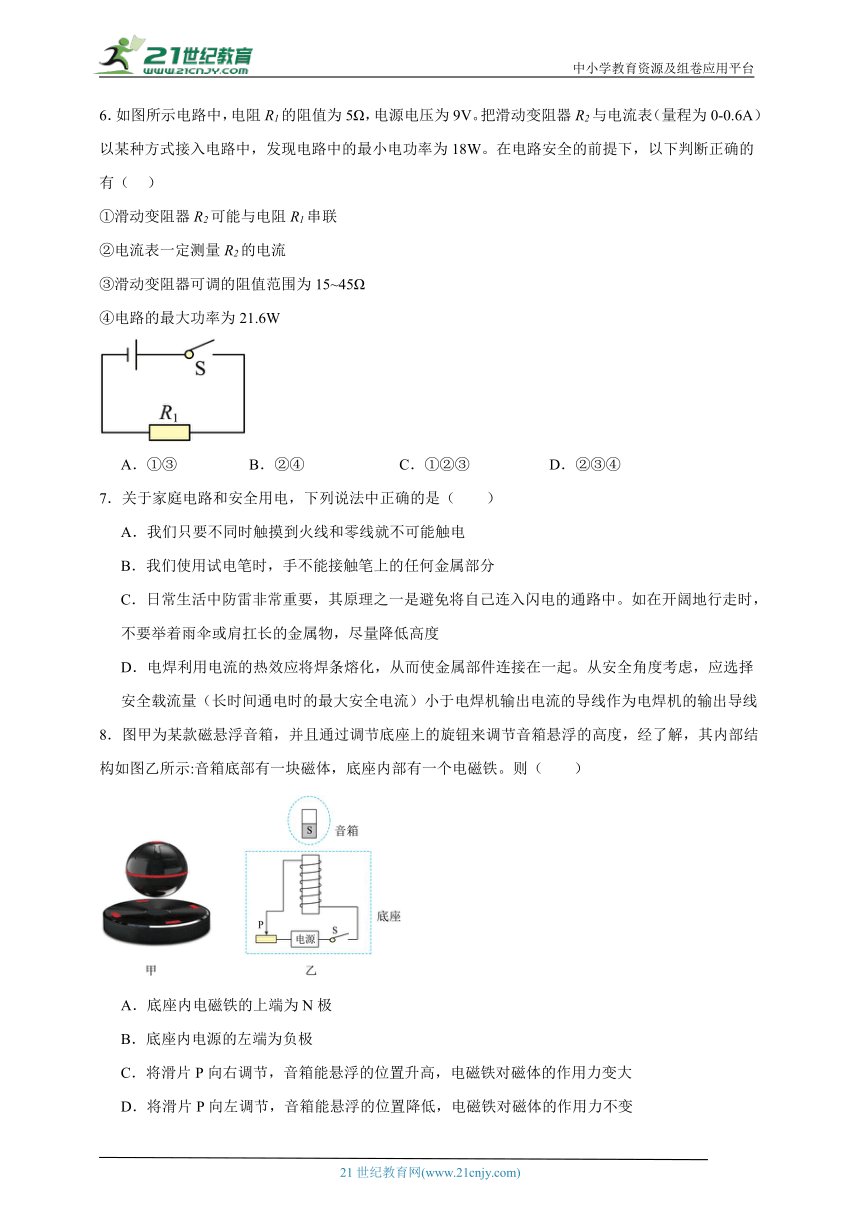

6.如图所示电路中,电阻R1的阻值为5Ω,电源电压为9V。把滑动变阻器R2与电流表(量程为0-0.6A)以某种方式接入电路中,发现电路中的最小电功率为18W。在电路安全的前提下,以下判断正确的有( )
①滑动变阻器R2可能与电阻R1串联
②电流表一定测量R2的电流
③滑动变阻器可调的阻值范围为15~45Ω
④电路的最大功率为21.6W
A.①③ B.②④ C.①②③ D.②③④
7.关于家庭电路和安全用电,下列说法中正确的是( )
A.我们只要不同时触摸到火线和零线就不可能触电
B.我们使用试电笔时,手不能接触笔上的任何金属部分
C.日常生活中防雷非常重要,其原理之一是避免将自己连入闪电的通路中。如在开阔地行走时,不要举着雨伞或肩扛长的金属物,尽量降低高度
D.电焊利用电流的热效应将焊条熔化,从而使金属部件连接在一起。从安全角度考虑,应选择安全载流量(长时间通电时的最大安全电流)小于电焊机输出电流的导线作为电焊机的输出导线
8.图甲为某款磁悬浮音箱,并且通过调节底座上的旋钮来调节音箱悬浮的高度,经了解,其内部结构如图乙所示:音箱底部有一块磁体,底座内部有一个电磁铁。则( )
A.底座内电磁铁的上端为N极
B.底座内电源的左端为负极
C.将滑片P向右调节,音箱能悬浮的位置升高,电磁铁对磁体的作用力变大
D.将滑片P向左调节,音箱能悬浮的位置降低,电磁铁对磁体的作用力不变

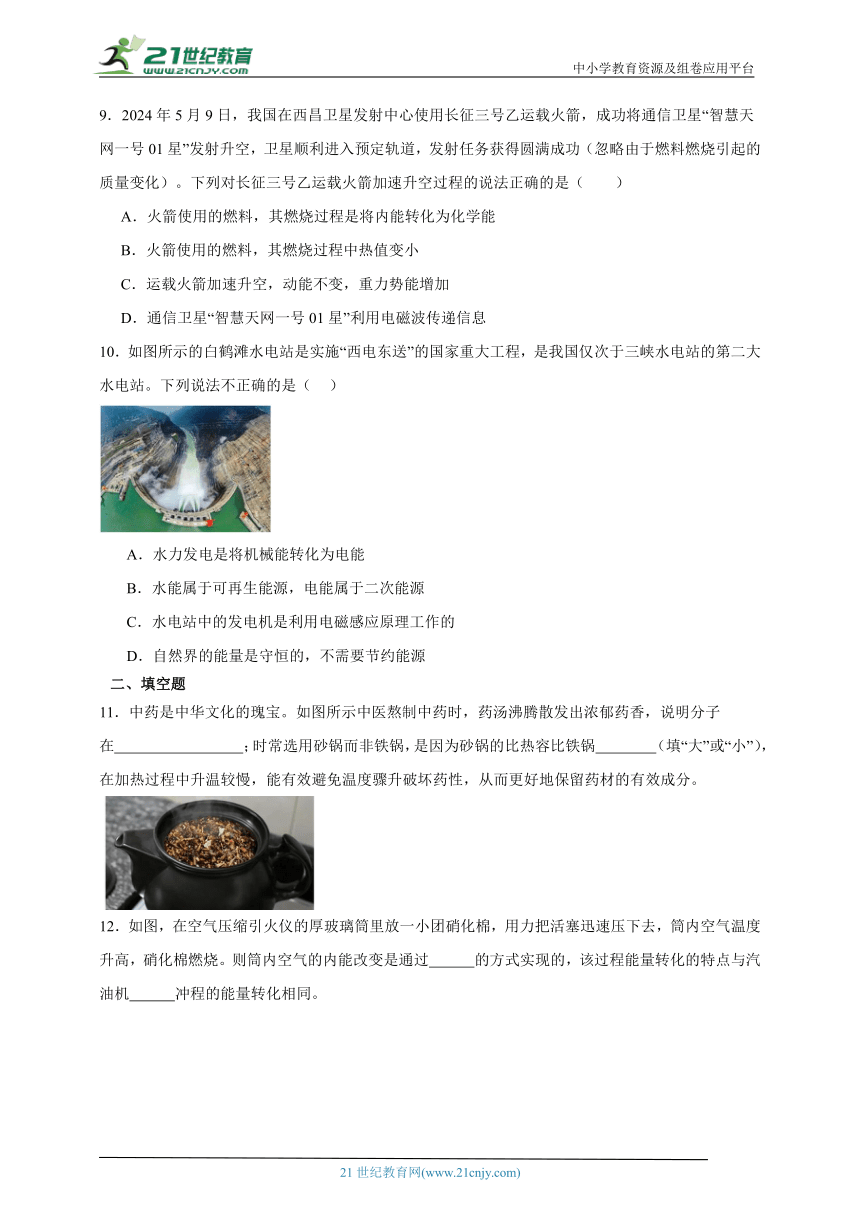

9.2024年5月9日,我国在西昌卫星发射中心使用长征三号乙运载火箭,成功将通信卫星“智慧天网一号01星”发射升空,卫星顺利进入预定轨道,发射任务获得圆满成功(忽略由于燃料燃烧引起的质量变化)。下列对长征三号乙运载火箭加速升空过程的说法正确的是( )
A.火箭使用的燃料,其燃烧过程是将内能转化为化学能
B.火箭使用的燃料,其燃烧过程中热值变小
C.运载火箭加速升空,动能不变,重力势能增加
D.通信卫星“智慧天网一号01星”利用电磁波传递信息
10.如图所示的白鹤滩水电站是实施“西电东送”的国家重大工程,是我国仅次于三峡水电站的第二大水电站。下列说法不正确的是( )
A.水力发电是将机械能转化为电能
B.水能属于可再生能源,电能属于二次能源
C.水电站中的发电机是利用电磁感应原理工作的
D.自然界的能量是守恒的,不需要节约能源
二、填空题
11.中药是中华文化的瑰宝。如图所示中医熬制中药时,药汤沸腾散发出浓郁药香,说明分子在 ;时常选用砂锅而非铁锅,是因为砂锅的比热容比铁锅 (填“大”或“小”),在加热过程中升温较慢,能有效避免温度骤升破坏药性,从而更好地保留药材的有效成分。

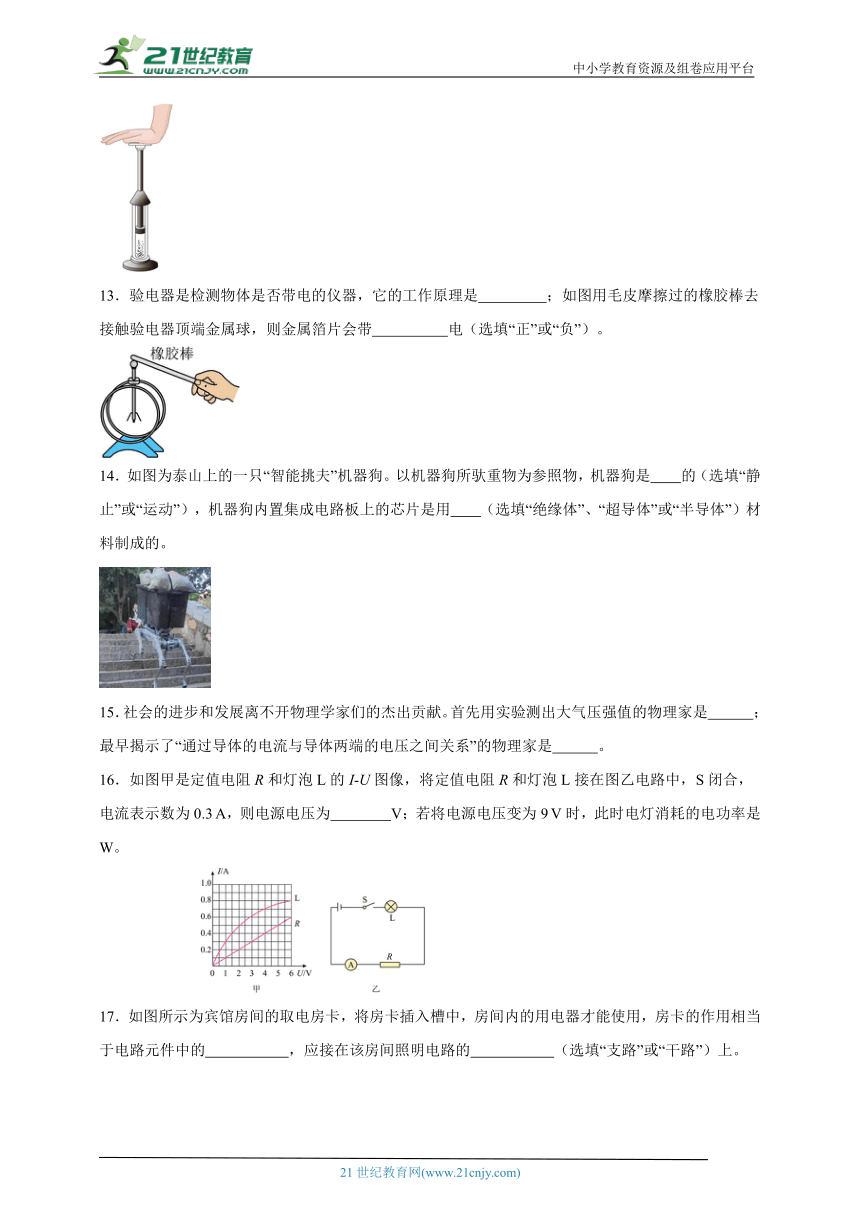

12.如图,在空气压缩引火仪的厚玻璃筒里放一小团硝化棉,用力把活塞迅速压下去,筒内空气温度升高,硝化棉燃烧。则筒内空气的内能改变是通过 的方式实现的,该过程能量转化的特点与汽油机 冲程的能量转化相同。
13.验电器是检测物体是否带电的仪器,它的工作原理是 ;如图用毛皮摩擦过的橡胶棒去接触验电器顶端金属球,则金属箔片会带 电(选填“正”或“负”)。
14.如图为泰山上的一只“智能挑夫”机器狗。以机器狗所驮重物为参照物,机器狗是 的(选填“静止”或“运动”),机器狗内置集成电路板上的芯片是用 (选填“绝缘体”、“超导体”或“半导体”)材料制成的。
15.社会的进步和发展离不开物理学家们的杰出贡献。首先用实验测出大气压强值的物理家是 ;最早揭示了“通过导体的电流与导体两端的电压之间关系”的物理家是 。
16.如图甲是定值电阻R和灯泡L的I-U图像,将定值电阻R和灯泡L接在图乙电路中,S闭合,电流表示数为0.3 A,则电源电压为 V;若将电源电压变为9 V时,此时电灯消耗的电功率是 W。
17.如图所示为宾馆房间的取电房卡,将房卡插入槽中,房间内的用电器才能使用,房卡的作用相当于电路元件中的 ,应接在该房间照明电路的 (选填“支路”或“干路”)上。
三、作图题
18.
(1)如图一束光斜射入水中,请画出反射光和折射光的大致方向;
(2)如图,神舟十八号飞船返回舱进入大气层从空中下降,点为其重心,请画出它的重力示意图;
(3)用带指示灯的开关控制阳台的电灯;闭合开关,两灯都亮;断开开关,两灯都灭,使用过程中发现:指示灯因断路不亮,电灯照常发亮.请在图中将电路连接完整。
四、实验题
19.小明想鉴别一块翡翠是否真实,他查到翡翠由于内部结构致密,密度比一般玉石大,密度,于是他设计了实验测量某一玉石的密度,如图所示。
(1)将托盘放在水平桌面上,游码移到标尺左端的 处,若天平的横梁静止时,指针位置如图甲所示,则应将平衡螺母向 (选填“左”或“右”)调节,使横梁在水平位置平衡;
(2)将石块放在左盘中,在另一盘中加减砝码,并移动游码使横梁重新平衡.盘中砝码质量和游码的位置如图乙所示,则石块质量为 g;
(3)用细线吊着石块将其放入盛水的量筒中,量筒中前、后两次液面的位置如图丙所示,石块的体积是 ;
(4)该玉石 (选填“是”或“不是”)纯翡翠;
(5)小元进行了下列操作也测出了该玉石的密度:
①用天平测出石块的质量;
②在烧杯中装适量的水,用天平测出烧杯和水的总质量;
③将石块浸没在水中,在烧杯的水面处做一个标记;
④取出石块,向烧杯中加水至标记处,用天平测出此时烧杯和水的总质量,则石块密度的表达式为 (水的密度为,用含、、、的式子表达)。
20.小明用伏安法测小灯泡的电阻,小灯泡额定电压为,电阻约为。
(1)图甲有一处连接错误,请在错误处画“×”,并用笔画线代替导线将实物图连接正确;
(2)连接电路时,滑动变阻器的滑片应位于 (选填“左”或“右”)端;
(3)连接好电路之后,闭合开关,移动滑片,发现小灯泡始终不发光,观察发现电流表示数为零,电压表有示数,则可能的原因是 (选填序号);
①小灯泡的灯丝断了;②小灯泡与灯座接触不良;
③小灯泡被短接;④滑动变阻器滑片接触不良。
(4)排除故障后,当滑动变阻器的滑片移到某一位置时,电压表示数如图乙所示,此时小灯泡两端电压为 V,要测量小灯泡正常发光时的电阻,应将滑动变阻器的滑片向 (选填“左”或“右”)移;
(5)小明根据实验数据描点作图(如图丙),请你从功率的角度分析出现图中关系的原因 。
五、计算题
21.某家用储水式饮水机有沸水、热水和温水三个挡位,其原理可以简化为如图所示的电路。电源电压是,、是加热电阻,1的阻值是。开关、可以控制饮水机在不同档位下工作,其中沸水挡的功率是。求;
(1)沸水挡工作消耗多少电能?
(2)将、20℃的水加热到80℃,水吸收的热量是多少?[]
(3)的阻值是多大?
(4)分析说明该饮水机热水挡工作时,开关处于什么状态?
22.如图为我国某科技公司开发的一款工业级机器狗,空载自重为,最大移动速度为,静止站立时,四足与地面总接触面积为,某次电力巡检中,该机器狗以最大速度驮运40kg工具包,沿直线行驶了2km,g取,求:
(1)机器狗所用时间;
(2)机器狗自身重力;
(3)最大负重静止站立时对地面的压强。
23.如图甲为一款双挡位手持式电煮锅,其内部电路简化图如图乙所示,已知当单独接入电路为低温档,功率为,发热电阻的阻值为,求:
(1)低温挡工作时的电流;
(2)当、同时接入电路时为高温档,求高温档的功率;
(3)使用高温挡加热,电流通过产生的热量。
六、科普阅读题
24.科技强国,物理护航
歼15与福建舰中的物理知识
2025年4月23日海军建军76周年,同学们观看了有关海军舰艇的新闻报道,对我国海航科技的高速发展产生了浓厚的兴趣。科技小组同学在跨学科实践课上,向同学们介绍了“歼15舰载机”和“福建舰”中的部分科技知识。下面是该小组同学展示的PPT资料,请阅读并回答问题。
一、“机”发无限潜能
歼15“飞鲨”舰载战斗机,是中国第一款舰载战斗机,也是目前世界上在役的先进舰载机之一,它诞生于辽宁的航空设计研究所——“601所”。
【鸭翼】
鸭翼位于主翼前方,在起飞阶段空气通过鸭翼产生高强度脱体涡流,覆盖主翼上表面,降低局部气压,显著增大主翼上下表面的压强差,从而提升整体升力。
【涡扇10B型矢量发动机】
歼15战斗机配备了我国自主研发的“太行”发动机——涡扇10B型矢量发动机,涡扇发动机能够高效地转换燃气能量为巨大的推力,推动飞机向前加速运动,短时间内获得较大的升力,使歼15舰载机可以在航空母舰较短的飞行甲板上安全起飞,歼15舰载机的部分参数见下表。
机身长 異展 发动机效率 发动机燃油流量 燃油热值 燃油密度
22.28 15 45% 6000 约 约
根据上述信息,请解答以下问题:
(1)机翼上下表面的压强差大,产生的升力就大,依据的公式是 ;
(2)根据上述表格中参数,计算涡扇发动机的功率约为 。
二、“舰”证中国力量
中国人民解放军海军福建舰是中国完全自主设计建造的首艘电磁弹射型航空母舰,满载排水量约。2025年3月启动第七次海试,重点验证电磁弹射系统稳定性,测试机型以歼15规载机为主。
电磁弹射器是航空母舰的舰载机起飞装置,利用甲板下的电磁场产生直线驱动力,实现高效弹射,核心原理基于磁场对电流的作用,将电能转化为机械能。电磁弹射可以通过调节电流精准拉制输出功率,适配不同重量机型的弹射需求,根据上述信息,请解答以下问题:
(3)福建舰满载时,受到的浮力约为 ;(取)
(4)电磁弹射的核心原理与 (选填“电动机”或“发电机”)原理相同。
三、“智”造电磁启动
受电磁弹射启发,小明想利用电磁铁提供动力,使物体运动。确定的实验题目是“磁体被电磁铁弹射的距离与电磁铁中电流大小的关系”,所用器材有:干电池、电磁铁、滑动变阻器、电流表、磁性滑块(N、S极已标出)、导轨、开关、导线等。其中导轨与电磁铁固定在桌面上,磁性滑块只能在导轨上移动,不能取下。
(5)请用笔画线代替导线,将下图的电学元件连接起来,
(6)每次实验磁性滑块在导轨上的起始位置 (选填“一定相同”或“可以不同”)。
同学们还可以利用生活中的漆包线、电位器、电池等器材,“智”造更优的电磁启动设备。
结束语:物理知识铸就大国重器!科学的力量托起强军梦想,愿同学们用今日所学,明日为祖国科技腾飞添砖加瓦!
参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 A D B C D D C C D D
1.A
【详解】A.端午节,粽叶飘香,香味分子到处飘动,说明分子在不停地做无规则运动,故A正确;
B.元宵节,刚煮熟的汤圆很烫,是因为汤圆的温度较高,热量是一个过程量,不能说物体含有的热量较多,故B错误;
C.春节,点燃的烟花加速上升的过程中,将燃料的内能转化为机械能,故C错误;
D.分子间存在相互作用的引力和斥力。中秋节吃月饼时,掰开月饼需要克服分子间的引力,故D错误。
故选A。
2.D
【详解】A.摩擦起电的实质是电荷的转移,并非创造了电荷,故A错误;
B.摩擦起电的实质是电荷的转移,一个物体失去电子带正电,另一个物体得到电子带负电,两个物体带上的是等量的异种电荷,则毛衣摩擦圆珠笔后,圆珠笔和毛衣带等量的异种电荷,故B错误;
C.圆珠笔和毛衣摩擦的过程中,一部分机械能转化为电能,故C错误;
D.带电体具有吸引轻小物体的性质,所以圆珠笔带电后能吸引细小水流,故D正确。
故选D。
3.B
【详解】A.图中两个开关和电动机串联,必须同时闭合两个开关,电动机才能工作,故A不符合题意;
B.图中两个开关并联后再和电动机串联,两个开关都可以单独控制电动机工作,从而打开门锁,故B符合题意;
C.图中两个开关串联后再和电动机并联,电动机直接接到电源的两极,电动机工作,两个开关不能控制电动机,故C不符合题意;
D.图中开关S2和电动机串联,开关S1并联在开关S2和电动机两端,开关S1闭合,电源短路,电动机不工作,故D不符合题意。
故选B。
4.C
【详解】A.当断开、闭合时,电路中无电流,电路处于断路状态,故A错误;
B.当闭合、断开时,、是串联的,电路中有电流,两灯都会发光,由串联分压规律可知,两个灯泡两端的实际电压均小于额定电压,两灯不能正常发光,故B错误;
C.当闭合、时,发生短路,则不发光,只有会发光,故C正确;
D.闭合、断开时,、是串联的,若灯泡L2短路,则灯L1能发光。故D错误。
故选C。
5.D
【详解】AC.由图可知,滑动变阻器和小灯泡串联在电路中,电压表测灯泡两端的电压,闭合开关,将滑动变阻器的滑片P向左移动,滑动变阻器接入电路中的电阻变小,根据串联分压原理可知,滑动变阻器两端的电压变小,灯泡两端电压变大,故AC错误;
BD.电路中的总电阻变小,根据欧姆定律可知,电路中的总电流变大,所以小灯泡变亮,故B错误,D正确。
故选D。
6.D
【详解】①如图所示电路中,电阻R1的阻值为5Ω,电源电压为9V,此时电路的功率等于R1的功率,
把滑动变阻器R2与电流表(量程为0-0.6A)以某种方式接入电路中,发现电路中的最小电功率为18W。接入R2之后,电路总功率变大,说明R2与R1必须并联。如果R2与R1串联,电路总功率将会变小,故①错误;
②R2与R1并联,电路中的最小电功率为18W时,通过R1的电流
通过R2的电流
电流表量程为0-0.6A,可见,电流表只能测R2的电流,故②正确;
③R2与R1并联,电路中的最小电功率为18W时,R2的阻值最大
当电流表的示数为0.6A时,R2的阻值最小
滑动变阻器可调的阻值范围为15~45Ω,故③正确;
④当电流表的示数为0.6A时,电路中的电流最大
电路总功率最大值,故④正确。
综上所述,正确的有②③④,故ABC错误,D正确。
故选D。
7.C
【详解】A.人体是导体,站在地面上触摸火线,人体有电流经过,会发生触电事故,故A错误;
B.使用试电笔时手必须接触笔尾金属体,不能接触笔尖金属体,否则会发生触电事故,故B错误;
C.在打雷下雨时,避免将自己连入闪电的通路中。在开阔地行走时不要举着雨伞或肩扛长的金属物,尽量降低高度,因为雨伞、金属、人体都是导体,容易遭雷击,故C正确;
D.从安全角度考虑,应选择安全载流量(长时间通电时的最大安全电流)大于电焊机输出电流的导线作为电焊机的输出导线,如果导线的安全载流量小于电焊机输出电流,那么在长时间通电的情况下,导线可能会过热,甚至引发火灾或其他安全事故,故D错误。
故选C。
8.C
【详解】AB.根据磁悬浮蓝牙音箱工作原理可知,电磁铁上端与音箱下端是相互排斥,可知螺线管上端为S极,再由安培定则和图示可知,右手握住螺线管,四指指向电流的方向,大拇指指向螺线管的下端,则电源的左端是正极,故AB不符合题意;
C.滑片P向右滑动,滑动变阻器接入的电阻会变小,电路中的电流会变大,通电螺线管的磁性变强,音箱受到的电磁铁的斥力会变强,音箱会上升,故C符合题意;
D.滑片P向左滑动,滑动变阻器接入的电阻会变大,电路中的电流会变小,通电螺线管的磁性变弱,音箱受到的电磁铁的斥力会变弱,音箱会下降,故D不符合题意。
故选C。
9.D
【详解】A.火箭使用的燃料,其燃烧过程是将化学能转化为内能,故A错误;
B.热值大小只与燃料种类有关,与质量无关,火箭使用的燃料,其燃烧过程中热值不变,故B错误;
C.运载火箭加速升空,它的质量不变,速度和高度增大,则它的动能增加,重力势能增加,故C错误;
D.电磁波可以传递信息,而且传播不需要介质,通信卫星“智慧天网一号01星”利用电磁波传递信息,故D正确。
故选 D。
10.D
【详解】A.水力发电时,消耗了水的机械能,转化为电能,将机械能转化为电能,故A正确,不符合题意;
B.水能可从自然界中源源不断地得到,属于可再生能源,电能不能从自然界中直接获取,属于二次能源,故B正确,不符合题意;
C.我国白鹤滩水电站中的发电机组是将机械能转化为电能的装置,它是利用电磁感应原理发电的,故C正确,不符合题意;
D.自然界的能量是守恒的,但是能量的转移和转化具有方向性,我们需要节约能源,故D错误,符合题意。
故选D。
11. 不停地做无规则运动 大
【详解】[1]熬制中药时,药汤沸腾散发出浓郁药香,这是分子在不停地做无规则运动,即扩散现象。
[2]砂锅的比热容比铁锅的比热容大,质量相同的砂锅和铁锅,吸收相同的热量,砂锅升高的温度较慢,能有效避免温度骤升破坏药性,从而更好地保留药材的有效成分。
12. 做功 压缩
【详解】[1]在空气压缩引火仪的玻璃筒底部放一小团硝化棉,用力迅速向下压活塞,看到的现象是硝化棉燃烧起来;说明对筒内气体做功,使空气的内能增大,温度升高。
[2]汽油机的压缩冲程中,机械能转化为内能,与实验过程中的能量转化是相同的。
13. 同种电荷相互排斥 负
【详解】[1]验电器是检验物体是否带电的仪器,它是根据同种电荷互相排斥的原理制成的。
[2]用毛皮摩擦过的橡胶棒带负电荷,用带负电的橡胶棒与验电器的金属球接触后,橡胶棒上的负电荷会通过金属杆传递到金属箔片上,所以金属箔片会带负电。
14. 静止 半导体
【详解】[1]以机器狗所驮重物为参照物,机器狗相对于所驮重物之间的位置没有发生变化,所以以机器狗所驮重物为参照物机器狗是静止的,
[2]机器狗内置集成电路板上的芯片是用半导体材料制成的,通过无线信号接收器接收和发射电磁波进行数据传输。
15. 托里拆利 欧姆
【详解】[1]科学家托里拆利使用密度很大的水银和长约一米的玻璃管及水银槽,首先用实验测出了大气压值,一标准大气压相当于760mm高水银柱产生的压强。
[2]最早揭示了“通过导体的电流与导体两端的电压之间关系”的科学家是欧姆,通过实验得出的结论是:当导体的电阻一定时,通过导体的电流与导体两端的电压成正比。
16. 4 1.8
【详解】[1]如图乙所示,R与L串联,当电流表示数为0.3A时,由图甲可知,R与L两端电压分别为1V、3V,则电源电压为
[2]当电源电压变为9V时,根据串联电路电压规律可知,定值电阻R和灯泡L两端的电压之和等于9V,由图像可知,当灯泡L两端的电压为3V,定值电阻R两端的电压6V,则总电压为9V,此时电流为0.6A,则电灯消耗的电功率是
17. 开关 干路
【详解】[1]将房卡插入槽中,房间内的用电器才能使用,房卡可以控制用电器的工作,其作用相当于电路元件中的开关。
[2]由题意可知,房卡可以控制房间内所有的用电器,所以应接在该房间照明电路的干路上。
18.(1)
(2)
(3)
【详解】(1)过入射点O垂直界面作出法线,根据反射光线与入射光线分居法线两侧,反射角等于入射角,在空气中法线的另一侧作出反射光线;根据折射光线与入射光线分居法线两侧,光由空气斜射入水中时,折射光线向法线偏折,折射角小于入射角,在水中法线的另一侧作出折射光线,如下图所示:
(2)重力的方向总是竖直向下的,从返回舱重心O,沿竖直向下方向画一条有向线段,标上箭头,并写上字母G,如下图所示:
(3)闭合开关,两灯都亮;断开开关,两灯都灭,这说明开关能同时控制两盏灯;指示灯因断路不亮,电灯照常发亮,这说明电灯与指示灯是并联的,为了用电的安全,开关应接在用电器和火线之间,故连接电路图,如下图所示:
19.(1) 零刻度线 右
(2)27.4
(3)10
(4)不是
(5)
【详解】(1)[1][2]根据天平的使用方法,应将托盘放在水平桌面上,游码移到标尺左端的零刻度线处;图甲中天平指针左偏,说明左端沉,则应将平衡螺母向右调节,使天平横梁在水平位置平衡。
(2)图乙中石块的质量m=20g+5g+2.4g=27.4g
(3)图丙中水的体积50mL,水和石块的总体积为60mL,则石块的体积V=60mL-50mL=10mL=10cm3
(4)石块的密度
翡翠由于内部结构致密,密度比一般玉石大,密度,所以该玉石不是纯翡翠。
(5)由题意知,后来加入水的质量为m′水=m3-m2
后来加入水的体积即为小石块的体积
则该小石块密度的表达式为
20.(1)
(2)右
(3)①②
(4) 2 左
(5)小灯泡的实际功率越大,温度越高,电阻越大
【详解】(1)根据实验,电路应该是串联的,电压表测灯泡两端电压,电流表测电路中的电流,改接电路如下图所示:
(2)连接电路时,为了保护电路,滑动变阻器的滑片应置于阻值最大处,即最右端。
(3)串联电路中无电流,说明电路发生断路,电压表有示数,电压表与电源串联,则可故障可能是小灯泡的灯丝断了、小灯泡与灯座接触不良,故选①②。
(4)[1]乙图中电压表的量程是0~3V,分度值是0.1V,读数为2V。
[2]要测量小灯泡正常发光时的电阻,灯泡两端电压要变大,滑动变阻器两端电压变小,由串联分压原理可知,变阻器的阻值应变小,滑片应向左移动到适当位置。
(5)从图像可以看出,当U、I增大,灯泡的亮度增大,导致温度升高,电阻发生变化,灯泡的U-I图像为一条曲线,这是因为灯泡的电阻随温度的升高而增大
21.(1)
(2)
(3)
(4)见解析
【详解】(1)沸水挡功率P=2200W,工作时间t=5min=300s。由公式W=Pt
可得:
(2)水的质量m=5kg,比热容,温度变化Δt=80℃-20℃=60℃
由热量公式Q=cmΔt
可得:水吸收的热量Q= cmΔt=4.2×103J/(kg·℃)×5kg×60℃=1.26×10 J
(3)R1和R2是独立工作的, R1的功率
则R2的功率
(4)热水挡工作时,S1断开,R1不工作,S2闭合,只有R2工作,此时电路的总功率
这样可以在保证安全的前提下提供适中的加热功率,既高于温水挡又低于沸水挡。
22.(1)
(2)
(3)
【详解】(1)机器狗所用时间为
(2)机器狗自身重力为
(3)最大负重静止站立时对地面的压强为
23.(1)
(2)
(3)
【详解】(1)低温挡工作时的电流
(2)当、并联时,为高温挡,功率与低温档相等
功率
高温挡的功率
(3)使用高温挡加热,电流通过产生的热量等于消耗电能
24.(1)
(2)25200
(3)
(4)电动机
(5)
(6)一定相同
【详解】(1)已知机翼上下表面的压强差,根据F=pS得到产生的升力,依据的公式是F=pS。
(2)1h消耗燃油的质量m=ρV=0.8×103kg/m3×6000×10-3m3=4800kg
燃油完全燃烧放出的热量Q=mq=4800kg×4.2×104J/kg=2.016×108J
发动机做的功W=Qη=2.016×108J×45%=9.072×107J
涡扇发动机的功率
(3)福建舰满载时,受到的浮力F浮=G排=m排g=8×104×103kg×10N/kg=8×108N
(4)由材料可知,电磁弹射器是航空母舰的舰载机起飞装置,利用甲板下的电磁场产生直线驱动力,实现高效弹射,核心原理基于磁场对电流的作用,将电能转化为机械能,电动机是根据磁场对电流的作用制成的,发电机是根据电磁感应原理制成的,电磁弹射的核心原理与电动机的原理相同。
(5)将变阻器、开关、电流表和电磁铁串联接入电路中,如图所示:
(6)根据控制变量法,为了比较磁体被电磁铁弹射的距离与电磁铁中电流大小的关系,每次实验磁性滑块在导轨上的起始位置相同。
