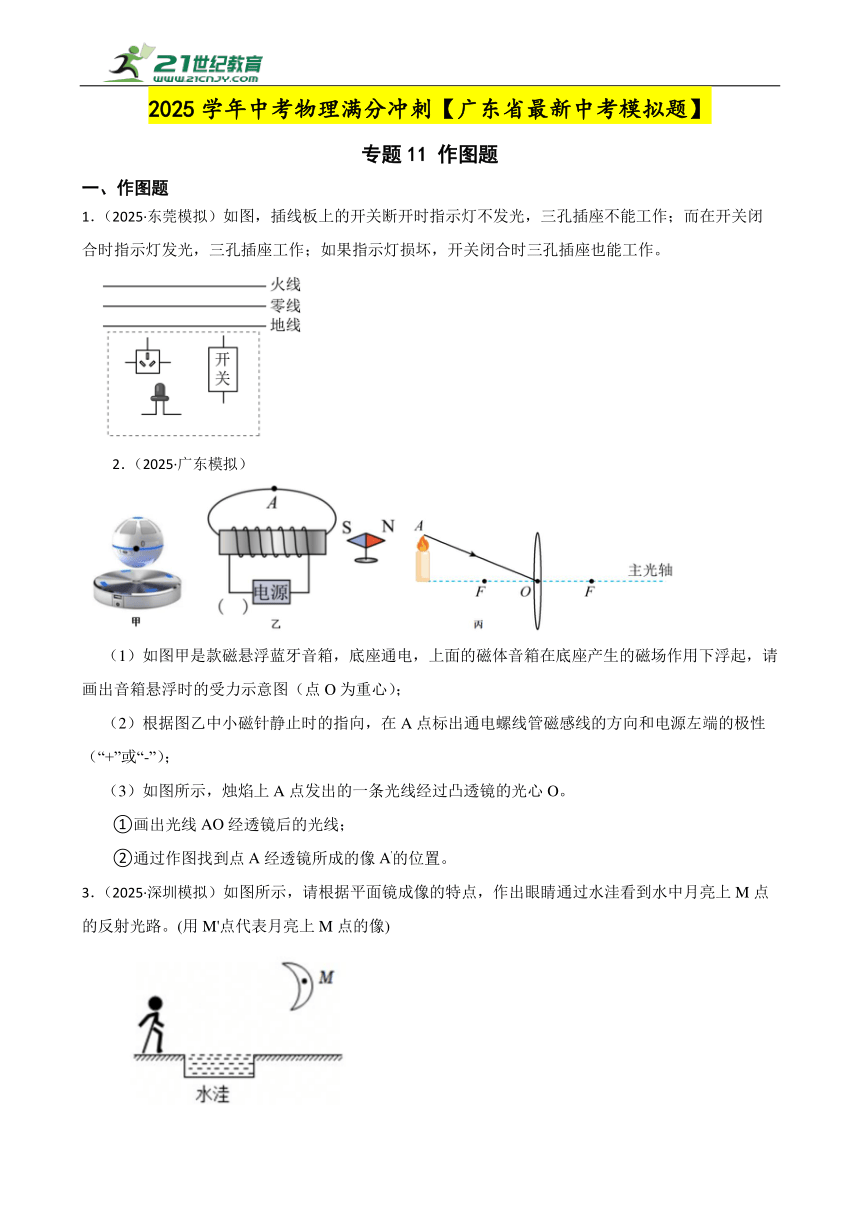

专题11 作图题 【广东省最新中考模拟题】-2025学年中考物理满分冲刺（含答案+解析）

2025学年中考物理满分冲刺【广东省最新中考模拟题】
专题11 作图题
一、作图题
1．（2025·东莞模拟）如图，插线板上的开关断开时指示灯不发光，三孔插座不能工作；而在开关闭合时指示灯发光，三孔插座工作；如果指示灯损坏，开关闭合时三孔插座也能工作。
2．（2025·广东模拟）
（1）如图甲是款磁悬浮蓝牙音箱，底座通电，上面的磁体音箱在底座产生的磁场作用下浮起，请画出音箱悬浮时的受力示意图（点O为重心）；
（2）根据图乙中小磁针静止时的指向，在A点标出通电螺线管磁感线的方向和电源左端的极性（“+”或“-”）；
（3）如图所示，烛焰上A点发出的一条光线经过凸透镜的光心O。
①画出光线AO经透镜后的光线；
②通过作图找到点A经透镜所成的像A'的位置。
3．（2025·深圳模拟）如图所示，请根据平面镜成像的特点，作出眼睛通过水洼看到水中月亮上M点的反射光路。(用M'点代表月亮上M点的像)

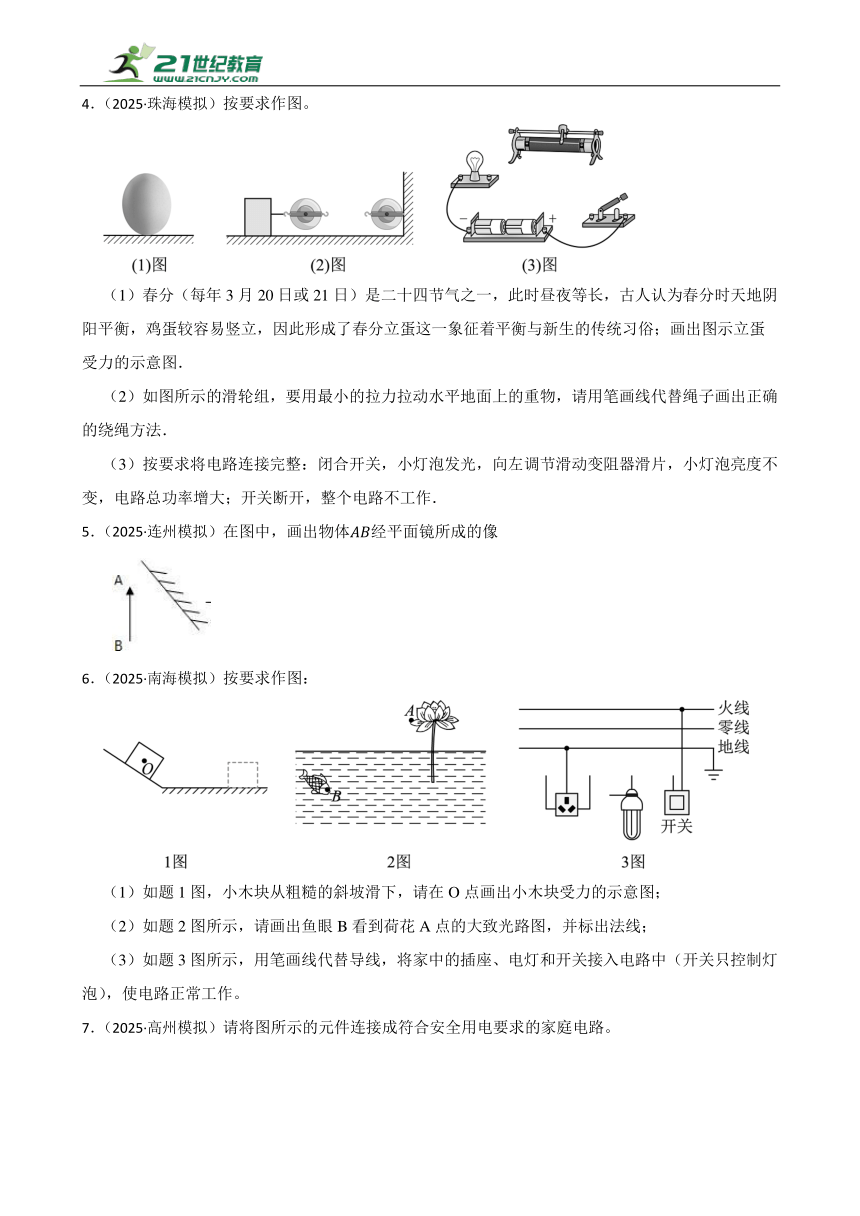

4．（2025·珠海模拟）按要求作图。
（1）春分（每年3月20日或21日）是二十四节气之一，此时昼夜等长，古人认为春分时天地阴阳平衡，鸡蛋较容易竖立，因此形成了春分立蛋这一象征着平衡与新生的传统习俗；画出图示立蛋受力的示意图．
（2）如图所示的滑轮组，要用最小的拉力拉动水平地面上的重物，请用笔画线代替绳子画出正确的绕绳方法．
（3）按要求将电路连接完整：闭合开关，小灯泡发光，向左调节滑动变阻器滑片，小灯泡亮度不变，电路总功率增大；开关断开，整个电路不工作．
5．（2025·连州模拟）在图中，画出物体经平面镜所成的像
6．（2025·南海模拟）按要求作图：
（1）如题1图，小木块从粗糙的斜坡滑下，请在O点画出小木块受力的示意图；
（2）如题2图所示，请画出鱼眼B看到荷花A点的大致光路图，并标出法线；
（3）如题3图所示，用笔画线代替导线，将家中的插座、电灯和开关接入电路中（开关只控制灯泡），使电路正常工作。

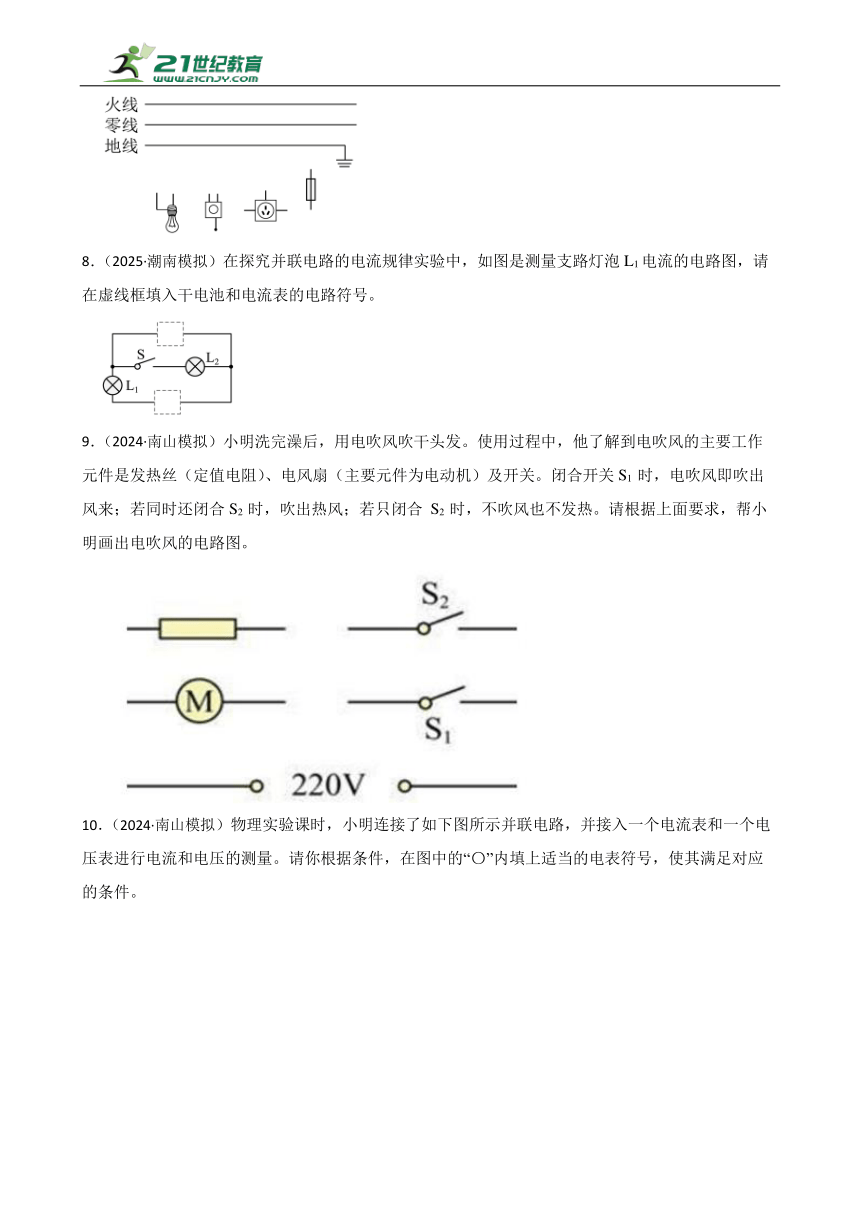

7．（2025·高州模拟）请将图所示的元件连接成符合安全用电要求的家庭电路。
8．（2025·潮南模拟）在探究并联电路的电流规律实验中，如图是测量支路灯泡L1电流的电路图，请在虚线框填入干电池和电流表的电路符号。
9．（2024·南山模拟）小明洗完澡后，用电吹风吹干头发。使用过程中，他了解到电吹风的主要工作元件是发热丝（定值电阻）、电风扇（主要元件为电动机）及开关。闭合开关S1 时，电吹风即吹出风来；若同时还闭合S2 时，吹出热风；若只闭合 S2 时，不吹风也不发热。请根据上面要求，帮小明画出电吹风的电路图。
10．（2024·南山模拟）物理实验课时，小明连接了如下图所示并联电路，并接入一个电流表和一个电压表进行电流和电压的测量。请你根据条件，在图中的“〇”内填上适当的电表符号，使其满足对应的条件。

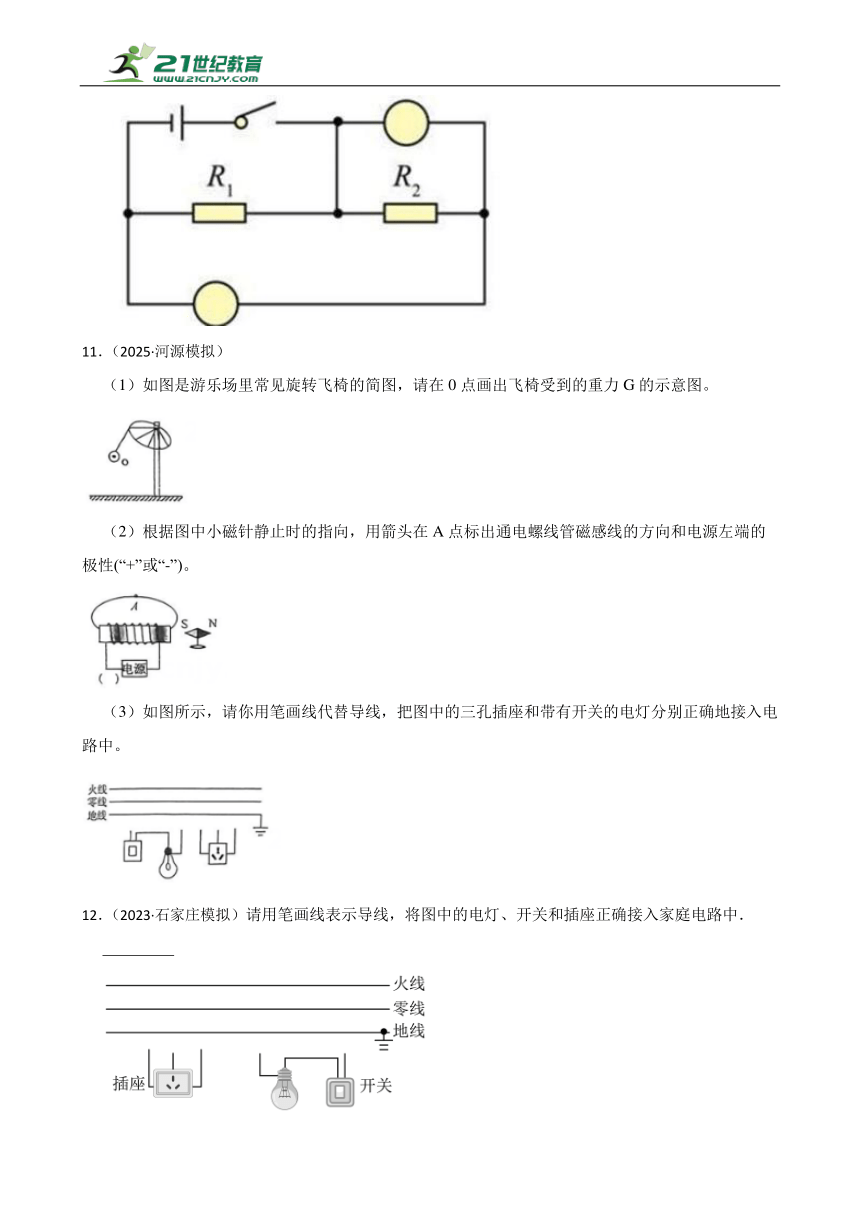

11．（2025·河源模拟）
（1）如图是游乐场里常见旋转飞椅的简图，请在0点画出飞椅受到的重力G的示意图。
（2）根据图中小磁针静止时的指向，用箭头在A点标出通电螺线管磁感线的方向和电源左端的极性(“+”或“-”)。
（3）如图所示，请你用笔画线代替导线，把图中的三孔插座和带有开关的电灯分别正确地接入电路中。
12．（2023·石家庄模拟）请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中．
　 　

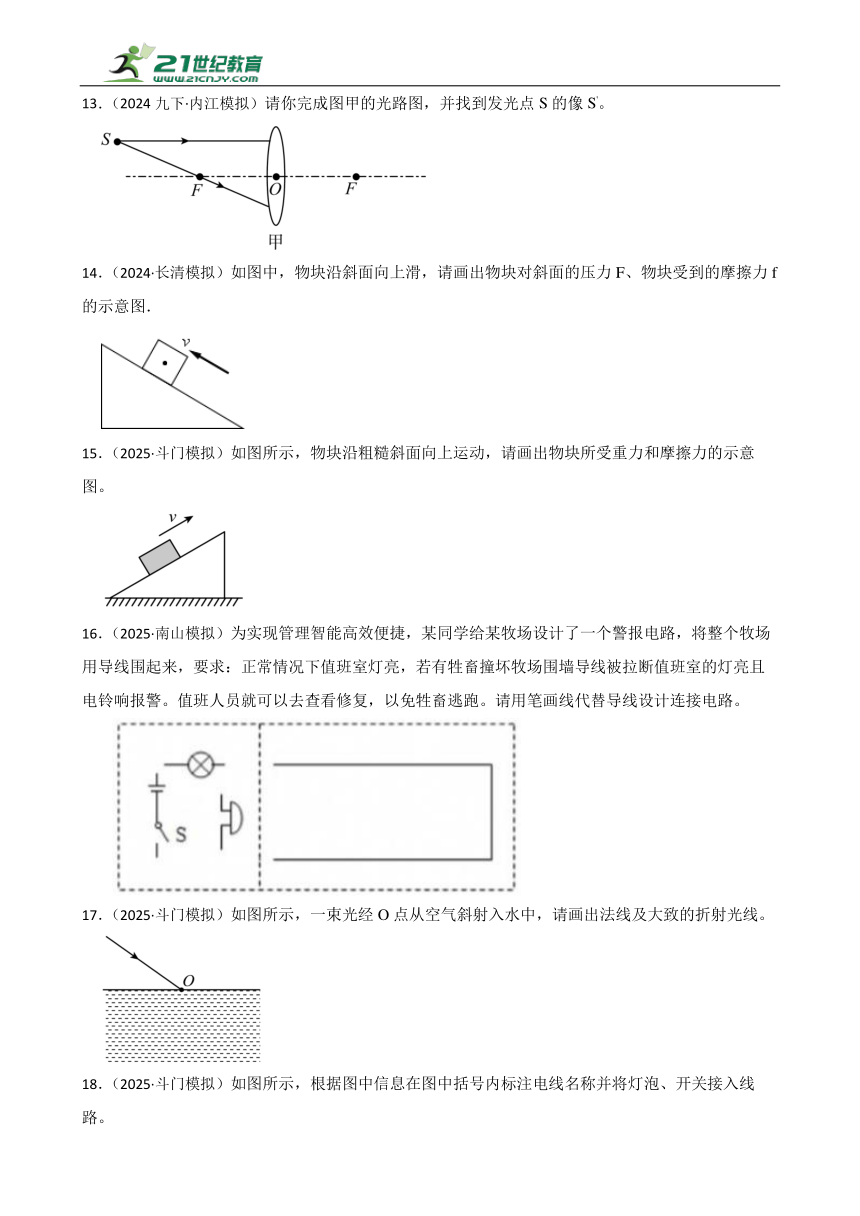

13．（2024九下·内江模拟）请你完成图甲的光路图，并找到发光点S的像S'。
14．（2024·长清模拟）如图中，物块沿斜面向上滑，请画出物块对斜面的压力F、物块受到的摩擦力f的示意图．
15．（2025·斗门模拟）如图所示，物块沿粗糙斜面向上运动，请画出物块所受重力和摩擦力的示意图。
16．（2025·南山模拟）为实现管理智能高效便捷，某同学给某牧场设计了一个警报电路，将整个牧场用导线围起来，要求：正常情况下值班室灯亮，若有牲畜撞坏牧场围墙导线被拉断值班室的灯亮且电铃响报警。值班人员就可以去查看修复，以免牲畜逃跑。请用笔画线代替导线设计连接电路。
17．（2025·斗门模拟）如图所示，一束光经O点从空气斜射入水中，请画出法线及大致的折射光线。
18．（2025·斗门模拟）如图所示，根据图中信息在图中括号内标注电线名称并将灯泡、开关接入线路。
19．（2025九下·顺德模拟）
（1）如图，甲乙两个物体同时从同一个地方出发，它们运动过程的s—t图象如图（甲）所示，图（乙）已画出甲物体运动的v—t图像。请在图（乙）作出乙物体运动的v—t图像。
（2）如图，请画出井底之蛙a看到天空的范围。
（3）如图中，OAB表示水沸腾时水温随时间变化关系图。若其它条件不变，仅增加了水的质量，再重新做实验，请在图中大致描绘出加水后水温随时间变化图象。
20．（2025·乳源模拟）按要求作图。
（1）如题1图所示，请画出篮球所受重力G的示意图；
（2）人们发现池水看起来比实际要浅，请在题2图中画出入射光线AO大致的折射光线；
（3）螺线管是汽车启动器的一个重要部件，驾驶员转动钥匙发动汽车时，相当于给螺线管通电。请在题3图中标出任意一条磁感线的方向，并在括号中分别标出螺线管右端和小磁针右端的极性。
21．（2024·顺德模拟）被称为“超级镜子发电站”的敦煌，电站内的1.2万多面定日镜以同心圆状围绕着260米高的吸热塔，这些定日平面镜把太阳光反射后会聚到吸热塔，其中某束光的传播路径如图丙，在图中画出定日平面镜的位置，并标出反射角。
22．（2025·罗湖模拟）如图所示，物体静止在斜面上，画出物体所受摩擦力和物体对斜面压力的示意图。
23．（2025·乳源模拟）
（1）如图所示，请画出篮球所受重力G的示意图.
（2）人们发现池水看起来比实际要浅，请在图中画出入射光线 AO 大致的折射光线.
（3）螺线管是汽车启动器的一个重要部件，驾驶员转动钥匙发动汽车时，相当于给螺线管通电.请在图中标出任意一条磁感线的方向，并在括号中分别标出螺线管右端和小磁针右端的极性。
24．（2025·罗湖模拟）如图所示虚线为一足球运动的轨迹，足球质量为，请画出足球在空中所受力的示意图不计空气阻力，。
25．（2025·东莞模拟）如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，请画出F1的力臂L1和鱼线对钓鱼竿拉力F2的示意图。(根据规定要求作图)
26．（2025·南山模拟）在如图中作出用撬棒AD撬起石块1的最小动力F，并标出对应的力臂1。
27．（2025·罗湖模拟）小明正在学习智能显示眼镜的光学原理，了解到其核心部件是微型投影仪和半透半反镜。如图乙所示，微型投影仪发射的光线 AO经镜面反射，请在图乙中画出其反射光线，并标出反射角的度数。
28．（2025·兴宁模拟）
（1）请在图(1)画出光线 AO 从水斜射入空气时的反射光线和大致的折射光线.
（2）在车站广场上，常常看见人们将旅行包B 平放在拉杆箱A上，如图(2)所示当用力推拉杆箱时A、B一起做匀速直线运动。请在右边的简图中画出此时B的受力示意图。
（3）如图所示的电路中，在AB和CD之间分别填画定值电阻R1和滑动变阻器R2两个元件符号，要求：闭合开关S后，向右移动滑动变阻器的滑片P时，电流表的示数变大，电压表的示数变小。
29．（2025·东莞模拟）按要求作图；
（1）如题图所示，物体沿粗糙水平面向右运动，画出该物体所受重力G、支持力FN和摩擦力f的示意图。
（2）湖水清澈，人在湖岸上看到“云在水中漂，鱼在云上游”的景象，如题图所示，A是空中的白云，C是人的眼睛。请画出人眼看到“云在水中漂”的光路图。
（3）如题图甲为带开关和USB接口的插座。开关断开时，USB接口和三孔插座都不能工作；开关闭合时，USB接口和三孔插座都能独立工作。请将乙图中的电路图补充完整。
30．（2025·南山模拟）汽车抬头显示功能是将显示器上的重要行车数据通过前挡风玻璃投射在驾驶员正前方，从而避免驾驶员因低头而分散对前方道路的注意，如图甲所示；请在图乙中作出人眼 B 通过前挡风玻璃看到显示屏上 A 点的像 A'的光路图。
31．（2025·惠来模拟）
（1）如图甲是一种蔬菜挤水器。其手柄可看作杠杆，图乙是其简化的示意图，图中O为支点，F2是其受到的阻力。在图乙中画出在A点施加的最小动力F1的示意图及力臂L1。
（2）电视机遥控器对着电视机的红外接收窗可以控制电视机。有一次小明同学无意间让遥控器对着电视机对面光滑的墙壁，也成功地控制了电视机，请利用平面镜成像特点，做出遥控器对准墙壁控制电视机的光路图。A点表示遥控器发射端，B点表示电视机接收窗。(提示先作出A点的像)
（3）如图，是带USB插口的插座，请将开关、USB插口、三孔插座接入家庭电路。要求：开关控制USB插口与三孔插座，且USB插口与三孔插座可独立工作。
32．（2025·罗湖模拟）足球从斜面上加速滚下，请在该图中画出此过程中足球所受力的示意图。
答案解析部分
1．
2．（1）
（2）
（3）
解：（1）正在工作的音箱处于平衡状态，它受到竖直向下的重力和竖直向上的磁场的作用力，从重心分别做竖直向下的重力G和竖直向上的磁场力F，如图所示；
（2）①根据异名磁极相互吸引的规律可知，通电螺线管靠近小磁针S极的一端为N极，所以通电螺线管的左端是S极，磁感线的方向由N极到S极。
②根据安培定则，伸出右手握住螺线管使大拇指指示通电螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电流由螺线管的左端流入，即电源的左端为正极，电源右端是负极。如下图所示：
（3）根据凸透镜对光线的作用可知，经过光心的光线的传播方向不变；平行于主光轴的光线经过凸透镜后过焦点，据此做出折射光线，折射光线与过光心的光线的交点为A的像A'，如下所示：
（1）音箱悬浮时处于平衡状态受力平衡，它受到竖直向下的重力和竖直向上的磁场的作用力，是一对平衡力。
（2）根据磁极间的相互作用规律判断出通电螺线管的磁极；根据安培定则判断出电流的方向从而找到电源的正负极。
（3）经过光心的光线的传播方向不变；平行于主光轴的光线经过凸透镜后过焦点。
3．
过路面作点M的对称点M'，即为月亮在水中的像，连接像点M'与猴子眼睛，交水面于一点O，即为入射点；再画出入射光线和反射光线，由此完成光路图，见下图：
由平面镜的成像特点知，像与物关于镜面对称，且像是由光的反射光线的延长线形成的，故作出物关于镜面的对称图，即为它的像，连接像与猴子眼睛，交镜面于一点，即为入射点，再完成光路。
4．（1）
（2）
（3）
（1）如图所示，立蛋平衡时，受到重力和地面对它的支持力，这两个力满足二力平衡，大小相同，方向相反，作用在同一条直线和同一个物体上，重力的方向竖直向下的，支持力垂直于接触面指向立蛋，如图所示：
（2）如图所示的滑轮组，要用最小的拉力拉动水平地面上的重物，绳子的段数要最多，一定一动组成的滑轮组最多可绕3段绳子，依次经过则绕绳方法如图所示：
（3）滑动变阻器采用一上一下的连接方式，闭合开关，向左调节滑动变阻器的滑片，小灯泡亮度不变，说明滑动变阻器和小灯泡并联，互不影响，而电路的总功率增大，说明滑动变阻器接入的阻值变小，通过滑动变阻器的电流变大，电源电压不变，电功率变大，开关断开，整个电路不工作，所以开关在干路上，则实物图连接如图所示：
（1）根据二力平衡条件分析作图；
（2）绕滑轮组时，当定滑轮和动滑轮的个数相同时，从动滑轮绕起比从定滑轮绕起多中间一根绕线承担物重或拉力，更省力；
（3）根据题意确定小灯泡与滑动变阻器的连接方式，以滑动变阻器所接下接线柱、开关的位置，从而连接电路。
（1）如图所示，立蛋平衡时，受到重力和地面对它的支持力，重力的方向总是竖直向下的，且二力平衡，大小相同，方向相反，作用在同一条直线和同一个物体上，则示意图如图所示：
（2）如图所示的滑轮组，要用最小的拉力拉动水平地面上的重物，绳子的段数要最多，一定一动组成的滑轮组最多可绕3段绳子，则绕绳方法如图所示：
（3）滑动变阻器采用一上一下的连接方式，闭合开关，向左调节滑动变阻器的滑片，小灯泡亮度不变，说明滑动变阻器和小灯泡并联，互不影响，而电路的总功率增大，说明滑动变阻器接入的阻值变小，通过滑动变阻器的电流变大，电源电压不变，电功率变大，开关断开，整个电路不工作，所以开关在干路上，则实物图连接如图所示：
5．
图中，根据平面镜成像特点，分别作A、B关于平面镜的对称点A'、B'，再用虚像连线，为像的位置A'B'，如图。
平面镜成像时，像和物体关于平面镜对称。
6．（1）
（2）
（3）
（1）小木块在斜坡上下滑时，受到重力方向竖直向下，支持力垂直于斜面向上。摩擦力沿着斜面向上，作图如下：
（2）荷花A点反射的光线从空气斜射入水中时，发生折射，折射角小于入射角，过折射点作垂直于界面的虚线即为法线，作图如下：
（3）插座的连接，遵循“左零右火上接地”，灯泡的开关要连接在火线和灯泡之间，作图如下：
1、折射规律：光从空气中传播到水中，折射光线会偏向法线，光从水中射向空气中，折射光线会远离法线；
2、电灯和开关的接法：零线直接进入灯泡的螺旋套；火线先接入开关，再进入灯泡顶端的金属点；三孔插座的接法：上孔接地线，左孔接零线。右孔接火线
3、重力：由于地球的吸引而使物体受到的力，大小为自身重力、方向竖直向下，作用点位于物体重心。
（1）小木块在粗糙的斜坡上下滑时，受到竖直向下的重力，垂直于斜面向上的支持力和沿着斜面向上的摩擦力，作图如下：
（2）荷花A点的光线从空气斜射入水中时发生折射后进入鱼眼B，折射角小于入射角，据此确定大致的折射点的位置，过折射点作垂直于界面的虚线即为法线，作图如下：
（3）插座的接法是“左零右火上接地”，螺口灯泡的开关要接在火线上，并与底端的金属点相连，侧面螺旋套与零线相连，作图如下：
7．
8．
探究并联电路的电流规律时，电流表测量支路灯泡L1电流，和灯泡L1串联，故虚线框填入电流表，上面虚线框填入干电池，如图所示：
电流表和所测量的位置串联，灯泡并联，在干路上连接电源。
9．
由题意可知，电吹风既能吹冷风又能吹热风，说明电热丝和电动机并联；只闭合开关S1时，吹风机工作，电吹风吹出的是冷风；将开关S1、S2都闭合，吹风机和电热丝同时工作，电吹风吹出的是热风，只闭合S2，发热丝不发热，说明S2在电热丝支路上，开关S1在干路中，由此画出电路图，如图所示：
电吹风既能吹出冷风又能吹出热风说明电动机和电热丝并联，再根据开关的状态的工作情况判断开关的作用，由此设计电路图。
10．
将电压表与电阻R2并联，电流表与电阻串联，如图所示：
与电阻串联的为电流表，与电阻并联的为电压表。
11．（1）
（2）
（3）
（1）重力的方向是竖直向下的，从飞椅的重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：
（2）根据异名磁极相互吸引的规律可知，通电螺线管靠近小磁针S极的一端为N极，所以通电螺线管的左端是S极，磁感线的方向由N极到S极。根据安培定则，伸出右手握住螺线管使大拇指指示通电螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电流由螺线管的左端流入，即电源的左端为正极，电源右端是负极。如下图所示：
（3） 灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；
安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线。如图所示：
（1）根据重力的方向是竖直向下的，从飞椅的重心做竖直向下的力即可。
（2）根据磁极间的相互作用规律判断出通电螺线管的磁极；根据安培定则判断出电流的方向从而找到电源的正负极。
（3）对于电灯接线的基本要求是：“火线零线并排走，零线直接进灯口，火线接在开关上，通过开关进灯头”。三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
12．
家庭电路中，连接三孔插座时，左孔接零线，右孔接火线，上面孔接地线；连接电灯时：火线过开关再连接灯泡顶端的金属点，螺旋套连接零线，如图所示：
三孔插座要左零右火上接地；灯泡的开关连接在火线和灯泡顶端间，侧壁连接零线。
13．
凸透镜对光线有汇聚作用，过焦点的光线经凸透镜折射后折射光线平行于主光轴，平行于主光轴的光线经凸透镜折射后折射光线通过焦点，两条折射光线的交点为S的像S'，如图所示：
透镜成像规律：凸透镜对光线有汇聚作用，平行光入射凸透镜会聚焦在焦点，经过光心的光线不发生偏折。
14．解：如图所示：
压力和摩擦力的作用点都遍布整个接触面，选其中一个位置为代表．一般选择过重心且垂直于接触面的直线与接触面的交点．过交点画垂直于斜面的带箭头的线段，为斜面受到的压力，符号为F；过交点画方向沿斜面向下的带箭头线段，为物块受到的摩擦力，符号为f．如图所示：
物体受到的压力和支撑面垂直向里，摩擦力和物体的相对运动方向相反。
15．
16．
根据要求，正常情况下，值班室的灯亮，电路接通，导线和电铃短路，电铃不响，则导线和电铃并联，导线断开时，电流通过电铃，电铃发声报警，电路图为
。
根据电铃工作时，需要导线断开，则导线和电铃并联，灯泡一直发光，在干路上。
17．
18．
19．（1）
（2）
（3）
（1）图（乙）已画出甲物体运动的v-t图像，其速度大小为1m/s，对应的（甲）中，当路程为6m时，所用的时间为6s，故乙通过4m，所用的时间为2s，故乙的速度为v==2m/s，在图（乙）作出乙物体运动的v-t图像，如下所示：
（2） 根据光的直线传播，连接井底之蛙到井沿并延长即井底之蛙看到的天空。如图。
（3） 其它条件不变的情况下，压强不会变化，所以水的沸点不会改变，但水量增加会使水的温度上升变慢，即加热时间变长。
如下图中的虚线部分：
（1）图（乙）已画出甲物体运动的v-t图像，可知其速度大小为1m/s，从而找出对应的（甲）中的图线，确定乙的图像，根据速度公式得出乙的速度，在图（乙）作出乙物体运动的v-t图像。
（2）根据光的直线传播画出井底之蛙看到的天空。
（3） 其它条件不变的情况下，水的沸点不会改变，水量增加则加热时间会增加。
20．（1）
（2）
（3）
（1）根据题意可知，篮球受到重力的方向是竖直向下的，且作用在篮球的重心上，如下图所示：
（2）光由水中斜射进入空气中时，折射光线向远离法线方向偏折，如图所示：
（3）根据图片可知，线圈上电流方向向下。右手握住螺线管，弯曲的四指指尖向下，此时大拇指指向右端，则右端为电磁铁的N级，左端为电磁铁的S极。在磁体外部，磁感线是从N极出来回到S极，由异名磁极相互吸引可知，小磁针右端是N极，如图所示：
（1）对篮球进行受力分析，确定力的三要素，然后沿力的方向画带箭头的线段即可；
（2）根据光的折射规律完成作图；
（3）首先根据安排定则判断螺线管的极性，然后根据磁感线的环绕方向表上箭头，最后根据磁极之间的相互作用规律确定小磁针的磁极方向。
（1）重力的方向是竖直向下的，从篮球的重心起沿竖直向下的方向，画一条带箭头的线段，如图所示：
（2）光由水中斜射进入空气中时，折射光线向远离法线方向偏折，根据折射光线、入射光线分居法线两侧，折射角大于入射角，在法线左侧水中画出折射光线，如图所示：
（3）由图可知，电流从螺线管的左端流入，由安培定则可知螺线管的右端是N极，在磁体外部，磁感线是从N极出来回到S极，由异名磁极相互吸引可知小磁针右端是N极，如图所示：
21．
由图可知，入射光线和反射光线的夹角为180°-64°-36°=80°；根据入射角等于反射角可知，
反射角等于入射角等于40°，做反射光线和入射光线的角平分线，即为法线，过入射点作镜面垂直于法线，如下图所示：
。
反射定律：反射角等于入射角，反射光线、入射光线、法线处于同一平面、在反射中光路是可逆的。
22．
物体静止在斜面上，受到竖直向下的重力，导致沿着斜面向下运动的趋势，所以摩擦力沿斜面向上，过物体的重心作沿斜面向上的力f；物体对斜面的压力的作用点在物体与斜面接触面的中点处，方向指向被压物体，即为压力F，如下图：
摩擦力方向和物体运动方向和运动趋势相反，
压力：物体由于（通常为接触），产生的形变，回复原来物理状态的力为弹力，即为支持力，支持力作用于物体接触面之间，垂直接触面向下。
23．（1）
（2）
（3）
（1）过篮球的重心，作一条竖直向下的带箭头的线段，标上符号G，如图所示：
（2）过入射点O，作垂直于界面的法线，根据光从水中斜射到空气中时，折射角大于入射角，在法线的左侧空气中作出折射光线，如图所示：
（3）由图可知，电流从螺线管的左端流入，右端流出，根据安培定则可知，螺线管的右端为N极，左端为S极；根据磁体外部磁感线从N极出发回到S极可知，磁感线的从螺线管的右端指向左端；根据异名磁极相互吸引可知，小磁针的右端为N极，如图所示：
（1）重力作用点：物体重心，重力方向：竖直向下，符号：G。
（2）光的折射规律：折射光线、入射光线、法线在同一平面内；折射光线和入射光线分居法线的两侧；光从水中斜射到空气中时，折射角大于入射角。
（3）根据安培定则判断螺线管的磁极；
在磁体外部，磁感线从磁体的N极出发，回到S极；
磁体间的相互作用：同种电荷相互排斥，异种电荷相互吸引。
24．
结合足球的质量，计算重力：G=mg=0.4kg×10N/kg=4N，踢出去的足球在不计空气阻力的时，只受竖直向下的重力，作用点在重心，并标出重力的符号G和大小，如图所示：
根据足球的质量，利用G=mg，计算重力。重力的方向是竖直向下的，作用点在重心。
25．
解：（1）鱼线对钓鱼竿的拉力作用在右端，过拉力作用点作竖直向下的拉力F2；
（2）过支点O作F1作用线的垂线段，即为F1的力臂L1，如图所示：
（1）拉力F2的作用点为鱼线与杆的交点，阻力的方向沿绳子向下，过拉力F2的作用点表示出拉力的方向；
（2）已知支点和力的方向，根据力臂的定义过支点作力的作用线的垂线段。
26．
用撬棒撬石头时，若用力最小，则力臂最大，图中，以A为支点，D为动力作用点，则AD是最大的动力臂，过D作AD的垂线，为最小的动力F，如图
。
使用杠杆时，动力臂最大时，动力最小，最小的动力臂是支点到力的作用点的连线。
27．
已知入射光线AO与镜面夹角为20°，根据入射角的定义（入射角是入射光线与法线的夹角），可得入射角∠AON=90oo 20o =70o 根据光的反射定律，反射角等于入射角。所以反射角也为70o， 以O为起点，在法线另一侧画出反射光线OB，使∠BON=70o ，并在反射光线OB旁标上箭头表示光的传播方向，同时在反射角∠BON处标上70°。
本题考查光的反射定律的应用。解题关键在于准确理解入射角的概念，进而根据反射定律确定反射角，再画出反射光线。学生容易出错的地方在于对入射角概念理解不清，导致角度计算错误，或者在画反射光线时没有正确标注角度和光线传播方向。通过本题可以让学生加深对光的反射定律的理解和实际作图能力，培养学生的空间想象能力和规范作图的习惯。
28．（1）
（2）
（3）
（1）光的反射遵循反射定律，反射角等于入射角，光从水斜射如空气中，在水和空气的交界面发生折射，折射光远离法线，据此作图：
（2）AB运动状态一致，处于相对静止，所以B在水平方向不受摩擦力，只受到竖直向下的重力和竖直向上的支持力，据此作图：
（3） 闭合开关S后，向右移动滑动变阻器的滑片P时，电流表的示数变大 ，所以变阻器电阻减小，根据串联分压可知，变阻器两端电压减小，据此作图：
1、反射定律：反射角等于入射角，反射光线、入射光线、法线处于同一平面、在反射中光路是可逆的；
2、折射规律：光从空气中传播到水中，折射光线会偏向法线，光从水中射向空气中，折射光线会远离法线；
3、重力：由于地球的吸引而使物体受到的力，大小为自身重力、方向竖直向下，作用点位于物体重心。
4、物体相对运动：物体与参照物运动状态不一致，所以物体相对参照物运动，物体与参照物运动状态不一致，所以物体相对参照物静止；
5、串联分压：用电器串联时，其两端的电压和电阻成正比，待测电阻的电压无法降低，表明电源电压过大或者变阻器电阻较小分压过少导致。
6、欧姆定律：公式为U=IR，所以电压一定时，导体中的电流与其电阻成反比．
29．（1）
（2）
（3）
（1）物体在水平面上向右运动，受到的摩擦力水平向左，物体受到竖直向下的重力G、竖直向上的支持力FN，重力和支持力二力平衡，长度相等，作用点在物体的重心，如图所示：
（2）平静的水面相当于平面镜，A为云的位置，眼睛在水面看到云的像，这是光的反射形成的虚像，作出A关于水面的对称点，即为云的像A'，连接A'C，与水面的交点为入射点O，则OC为反射光线，如图所示：
（3）根据要求，开关断开时，USB接口和三孔插座都不能工作，开关闭合时，USB接口和三孔插座都能独立工作，是并联连接的，开关在干路上，且连接在火线上，测电笔测量火线，氖管发光，则最上的导线是火线，开关连接在火线上；三孔插座连接是，左零右火上接地，如图所示：
（1）物体受到的摩擦力和物体相对运动方向相反；重力竖直向下；支持力和重力是平衡力，大小相等、方向相反；
（2）平面镜成像时，像和物体关于平面镜对称，像和人眼在同一直线上；
（3）各用电器互不影响时，是并联的；测电笔测量火线，氖管发光，开关连接在火线上；三孔插座连接是，左零右火上接地。
（1）物体沿粗糙水平面向右运动，所以受地面对它向左的摩擦力，同时受到重力作用，方向竖直向下，受到地面对其向上的支持力，如图所示：
（2）平静的水面相当于平面镜，A为云的位置，眼睛在水面看到云的像，这是光的反射形成的虚像，作出A关于水面的对称点，即为云的像A'，连接A'C，与水面的交点为入射点O，则OC为反射光线，如图所示：
（3）由图知，上边的电线能使测电笔的氖管发光为火线，下边的为地线，中间的为零线；三孔插座和USB接口可以独立工作，即两者是并联的，而三孔插座和USB接口由总开关控制，说明开关在干路上，由此按家庭电路连接的要求补画电路如图所示：
30．
先通过平面镜作出发光点A的对称点A'，即为A的像；连接交平面镜于点O，O为入射点，连接AO即为入射光线，OB为反射光线；如图所示：
先根据平面镜成像的特点作出A的像；再根据平面镜成像原理可知，反射光线的反向延长线过A的像点，连接像点与B点，与平面镜的交点为入射点，再完成光路图即可。
31．（1）
（2）
（3）
（1）O为支点，最小动力对应最大动力臂，最大动力臂即为AO，最小动力和AO相互垂直，方向向下，据此作图：
（2）首先做出A关于墙面对称的A'，连接A’和B交墙面与点O，连接AO即为入射光线，连接OB即为反射光线，据此作图：
（3）家庭电路属于并联，所以插座和USB属于并联， 开关控制USB插口与三孔插座 ，所以开关位于干路，且位于火线和用电器之间，据此作图：
1、杠杆原理的应用：杠杆的平衡条件为：动力*动力臂=阻力*阻力臂；
2、力臂的画法：力臂是支点和力的作用线的垂线段。
3、家庭电路的连接：为了避免用电器彼此干扰，所以用电器之间为并联，且开关在火线和用电器之间；
4、平面镜成像特点：物像等大、物像等距、物像关于平面镜对称、成虚像。
32．
根据题意可知，在足球向下滚动的过程中，它受到竖直向下的重力作用，受到与斜面垂直且向上的支持力作用，还受到平行于斜面向上的摩擦力作用，三者都作用在足球的重心上，如下图所示：
对足球进行受力分析，确定力的三要素，然后沿力的方向画一条带箭头的线段即可。
