2025学年中考物理满分冲刺【广东省最新中考模拟题】
专题12 作图题
一、作图题

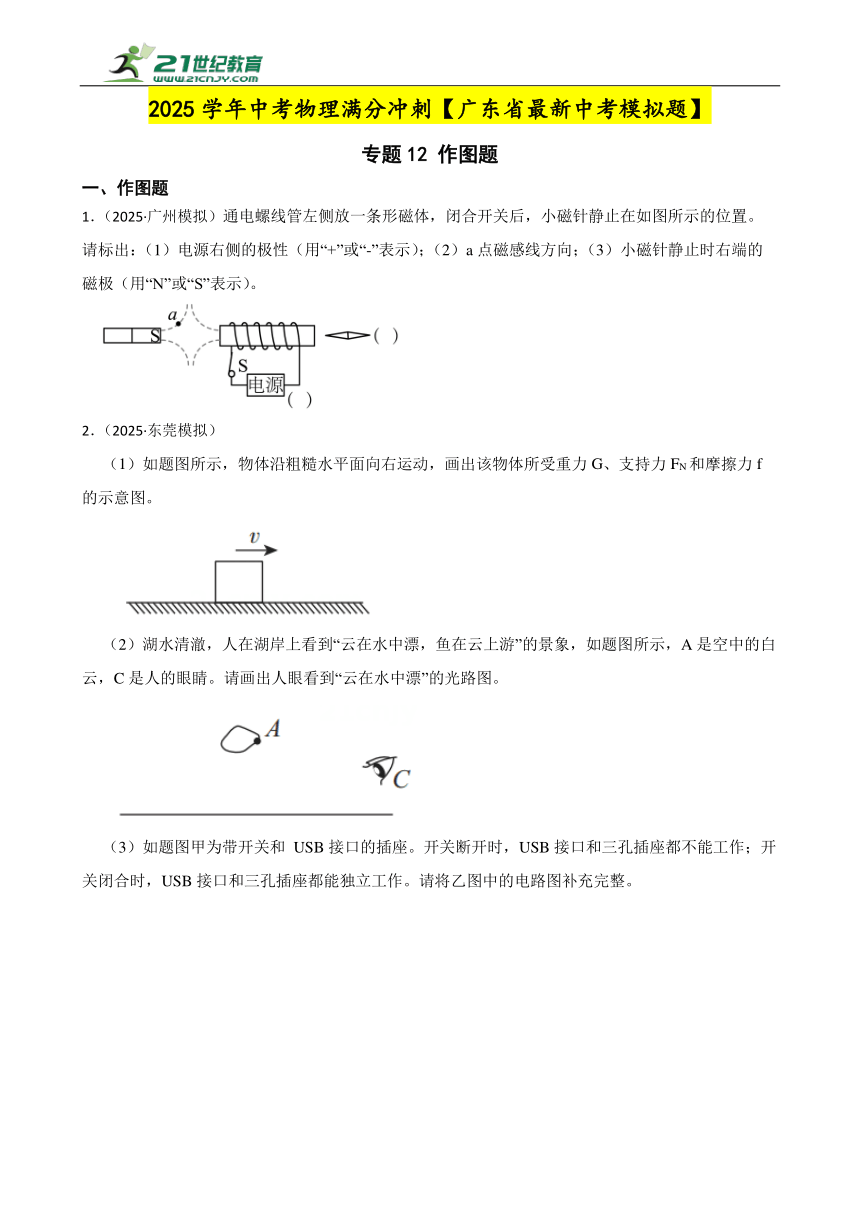

1.(2025·广州模拟)通电螺线管左侧放一条形磁体,闭合开关后,小磁针静止在如图所示的位置。请标出:(1)电源右侧的极性(用“+”或“-”表示);(2)a点磁感线方向;(3)小磁针静止时右端的磁极(用“N”或“S”表示)。
2.(2025·东莞模拟)
(1)如题图所示,物体沿粗糙水平面向右运动,画出该物体所受重力G、支持力FN和摩擦力f的示意图。
(2)湖水清澈,人在湖岸上看到“云在水中漂,鱼在云上游”的景象,如题图所示,A是空中的白云,C是人的眼睛。请画出人眼看到“云在水中漂”的光路图。
(3)如题图甲为带开关和 USB接口的插座。开关断开时,USB接口和三孔插座都不能工作;开关闭合时,USB接口和三孔插座都能独立工作。请将乙图中的电路图补充完整。
3.(2025·连州模拟)
(1)如题图无人机悬挂重物静止在空中,请画出此时重物受到的重力G和绳子拉力F 的示意图。(不考虑气流影响)
(2)如题图岸上的人用一束光斜射入水中,请画出大致的折射光线。
(3)如题图为某电路插板带有 USB 功能模块。在符合安全用电原则下请将电路图补充完整。
4.(2025·中山模拟)按要求作图;
(1)如图所示,F是透镜的焦点,a、b是两条入射光线,a平行主光轴,b过透镜中心。请作出a、b光线通过透镜之后的光路图。
(2)如图所示,拉杆式旅行箱可看成杠杆,O是轮子的转轴,相当于杠杆的支点,O'是箱体的重心,箱子的图示位置静止时,请画出施加在端点A的最小作用力F和箱体所受重力G的示意图。
(3)如图所示,请将三孔插座和控制三孔插座的开关正确连接入家庭电路中。
5.(2025·潮南模拟)
(1)如图甲所示,S是光源,请你作出S发出的一条光线,经平面镜反射后过4点的光路图。
(2)如图乙,烧杯在斜面上静止不动,小球静止在水面上,画出小球受到的浮力和烧杯对斜面的压力示意图。
(3)图丙中,根据磁感线方向标出小磁针N极和电源的正极。
6.(2025·潮安模拟)
(1)如题图所示为潮州镇海楼上的府楼猴,画出府楼猴所受的支持力F和所受重力G的示意图,府楼猴的重心在o点:
(2)如题图所示,从水中向空气中发出一条光线,折射光线为OA,OA又刚好射向凹透镜另一侧的虚焦点,请作出水中的入射光线和经过凹透镜后的折射光线:

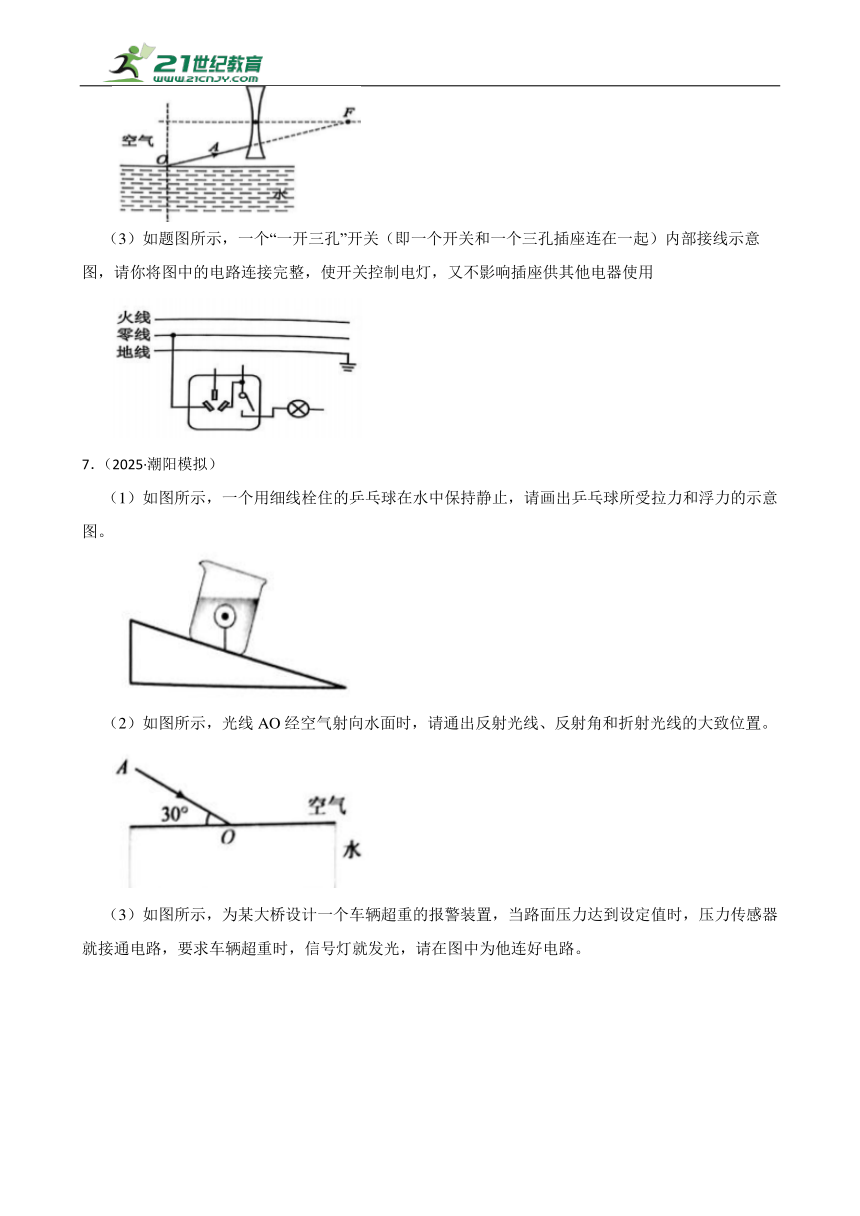

(3)如题图所示,一个“一开三孔”开关(即一个开关和一个三孔插座连在一起)内部接线示意图,请你将图中的电路连接完整,使开关控制电灯,又不影响插座供其他电器使用
7.(2025·潮阳模拟)
(1)如图所示,一个用细线栓住的乒乓球在水中保持静止,请画出乒乓球所受拉力和浮力的示意图。
(2)如图所示,光线AO经空气射向水面时,请通出反射光线、反射角和折射光线的大致位置。
(3)如图所示,为某大桥设计一个车辆超重的报警装置,当路面压力达到设定值时,压力传感器就接通电路,要求车辆超重时,信号灯就发光,请在图中为他连好电路。

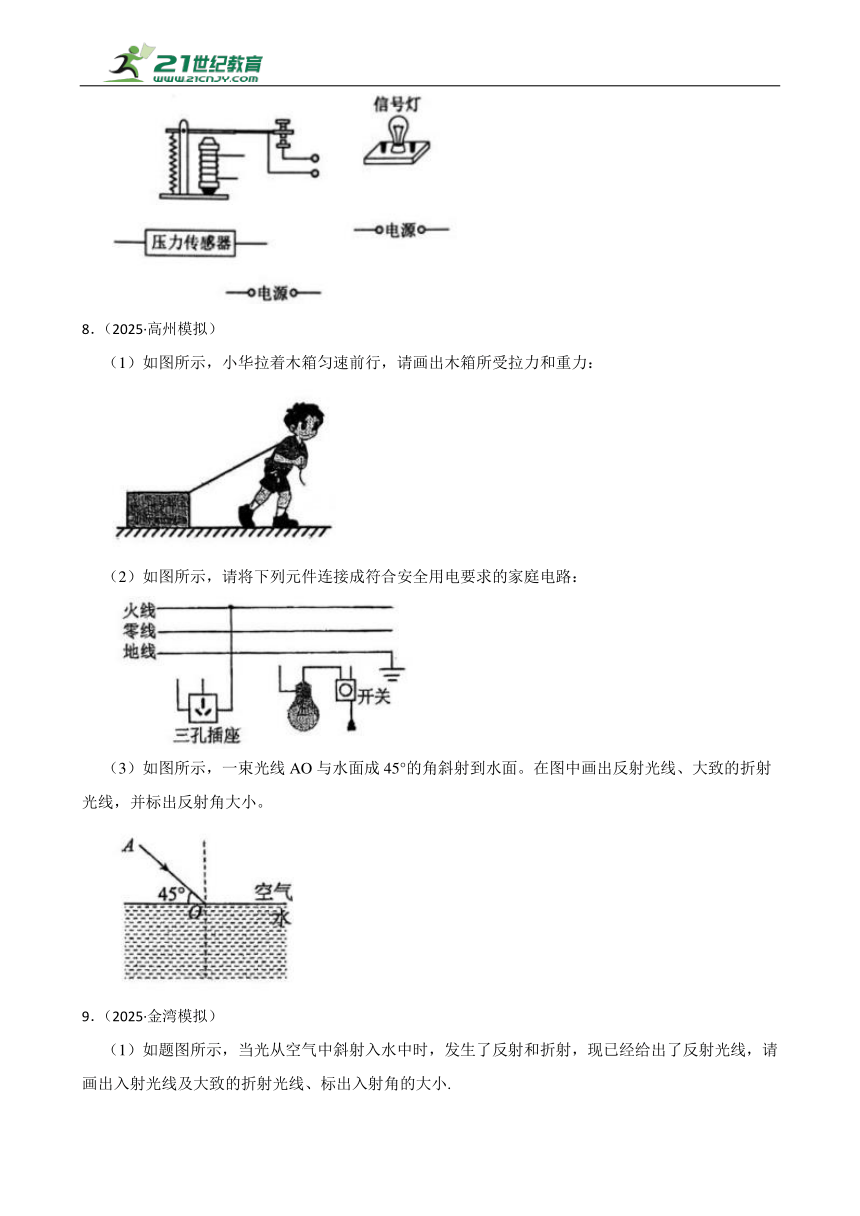

8.(2025·高州模拟)
(1)如图所示,小华拉着木箱匀速前行,请画出木箱所受拉力和重力:
(2)如图所示,请将下列元件连接成符合安全用电要求的家庭电路:
(3)如图所示,一束光线AO与水面成45°的角斜射到水面。在图中画出反射光线、大致的折射光线,并标出反射角大小。
9.(2025·金湾模拟)
(1)如题图所示,当光从空气中斜射入水中时,发生了反射和折射,现已经给出了反射光线,请画出入射光线及大致的折射光线、标出入射角的大小.
(2)请在虚线框内填入开关和电灯的符号,使电路符合安全用电要求.
(3)如图甲为不锈钢折叠指甲剪,它使用时相当于两个杠杆(B为支点),在图乙中画出杠杆ABC 的最小动力F1和阻力F2的力臂L2.
10.(2025·顺德模拟)按要求作图。
(1)小明利用半圆形玻璃砖“探究光折射时的特点”,让光源发出的一束光从空气斜射入玻璃,请你作出反射光线与折射光线;
(2)如图所示,物块静止在斜面上,请画出物块受到的支持力和摩擦力的示意图;
(3)如图所示,请把电源的正负极(用符号“+”“-”表示)填写在括号中并把电路图补充完整。要求:闭合开关时,条形磁铁与电磁铁之间互相排斥,并且向左移动滑动变阻器的滑片时,斥力增强。
11.(2025·中山模拟)(1)作出F的力臂和大石头的重力;
(2)完成光路图;
(3)请在图中把吊扇按安全用电原则接入家庭电路,要求当调速开关滑片顺时针转动时,可以减慢吊扇转速。
12.(2025·禅城模拟)
(1)请在图中O点画出吉祥物小蛇漂浮时所受力的示意图.
(2)如图所示,凸透镜的主光轴与平静水面重合,光线AO射向水面,O与透镜焦点F重合,请画出大致的折射光线及其经凸透镜后的光线
(3)如图是电磁门锁的原理简化图.当开关S闭合时条形磁体和电磁铁相互吸引,请在电源右端括号内标出“+”或“”极,并标明A点的磁场方向和电磁铁右端磁极
13.(2025·深圳模拟)乐于动手的静静同学想要设计一款可调光的台灯,采用电位器进行调光(电位器实质是一种变阻器),如图A、B、C是电位器的接线柱。要求当滑片向A端旋转时,灯泡变暗,请将下面的图连接完成。
14.(2025九下·鹤山模拟)
(1)如图是气象部门放飞的高空探测气球,气球与探测仪器沿水平方向做匀直线运动,O探测仪器的重心,请画出探测仪器的受力示意图(不计空气阻力),
(2)如图所示,请画出鱼眼B看到荷花A点的大致光路图,井标出法线.
(3)依照安全用电的要求,将a、b、c三点接入家庭电路,完成连线。
15.(2025·黄埔模拟)如图,凸透镜的焦距10cm,光心在0cm处,在凸透镜左侧有一平面镜。物体MN上M点发出的光线a经过焦点。
(1)画出a经过凸透镜折射后光线,并找出M点经过透镜折射后所成的像。
(2)画出M点在平面镜的像。
16.(2025·福田模拟)图甲中的木幔是我国古代的一种攻城车,作战时在B处用力下拉,可将A处的木板吊起作掩护,其简化图如图,请在图中画出F2的示意图
17.(2025·深圳模拟)如图所示,请在图中将两条光路补充完整。
18.(2025·南山模拟)实践活动小组的同学,在商场看到了扶手电梯。如图所示,人随电梯匀速上升,请在图乙画出此时人的受力示意图。
19.(2025·东莞模拟)
(1)如图所示,请画出由S点发出的光经过凸透镜后的折射光线,并确定发光点S的像点。
(2)如图所示,物块静止在斜面上,请画出物块受到的支持力和摩擦力的示意图。
(3)如图所示,请把电源的正负极(用符号“+” “-”表示)填写在括号中并把电路图补充完整。要求:闭合开关时,条形磁铁与电磁铁之间互相排斥,并且向右移动滑动变阻器的滑片时,斥力增强。
20.(2025·珠海模拟)(1)请在图中标出静止小磁针的S极和电源的正负极。
(2)请在图中虚线框内标出“S”或“N”极和磁感线A点的方向。
(3)汽车经销商为了突出汽车的性能经常把样品车停在斜面展台上,如图甲所示,请在图乙中作出汽车所受力的示意图。
21.(2025·连州模拟)如图所示,画出斜面上下滑的物体受到的重力和物体对斜面的压力示意图。
22.(2025·英德模拟)按要求作图;
(1)如题1图所示,请画出足球在空中飞行时受力的示意图(不考虑空气阻力);
(2)画出题2图中凸透镜的两条入射光线;
(3)题3图甲为三孔插座,在图乙中用笔画线代替导线将带开关的插座接入家庭电路中。
23.(2025·罗湖模拟)如图所示虚线为一足球运动的轨迹,足球质量为0.4kg,请画出足球在空中所受力的示意图(不计空气阻力,g=10N/kg)。
24.(2025·南山模拟)晴朗的夜晚,小刚在泳池边散步,看到池中有一轮明月,如图所示,空中的月亮用点 A 表示,请画出小刚看到池水中月亮的光路图 (保留必要的作图痕迹)。
25.(2025·南山模拟)如图甲所示为一个磁悬浮地球仪,图乙是其内部结构示意图。开关闭合后,请在图乙中的括号内标出电磁铁的极或极以及电源的“”或“”极。
26.(2025·雷州模拟)(1)如图所示,小球漂浮在水面,请在O点画出小球受到的重力G和浮力F的示意图。
(2)如图所示,一束光经O点从空气斜射入水中,请画出法线及大致的折射光线。
(3)图甲为某款三孔插座。在符合安全用电原则下,请在图乙中用笔画线代替导线将该插座接入家庭电路中。
27.(2025·南山模拟)如图所示,带支架的平板小车沿水平地面向右做直线运动,小球 A 用细线悬挂于支架右端,放在小车左端的物块 B 相对于小车始终静止。某时刻观察到细线偏离竖直方向,请画出此时物块 B 受到的力 G 和摩擦力 f 的示意图 (力的作用点图中已标出)。
28.(2025·深圳模拟)乐于动手的静静同学想要设计一款可调光的台灯,采用电位器进行调光(电位器实质是一种变阻器),如图A、B、C是电位器的接线柱。要求当滑片向A端旋转时,灯泡变暗,请将下面的图连接完成。
29.(2025·茂南模拟)作图题:
(1)如题图所示,一杯子放在水平桌面上,请在图中画出杯子受到的力的示意图(O为重心)。
(2)如题图所示,画出入射光线的反射光线,并标出反射角的度数。
(3)如题图所示,请在遵守安全用电原则的前提下,用笔画线代替导线将带开关的插座接入家庭电路中。
30.(2025·深圳模拟)当代“绿色建筑”大都有自然采光辅助照明系统,如图甲所示,集光器的定日镜能自动调整角度跟踪太阳,采集到的阳光通过反射型导光管(内壁有镜面)多次反射,长距离传输到室内。请在图乙所示的示意图中,作出所给入射光线在导光管内部的所有反射光的光路图。(保留作图痕迹)
31.(2025·乳源模拟)如图所示,小磁针在条形磁铁的作用下处于静止状态,请标出小磁针的N极和条形磁铁磁感线的方向。
32.(2025·乳源模拟)甲图是床头柜上的用电面板,请将乙图对应电路图连接完整,为旋钮开关,控制床头灯的通断和亮度。
33.(2025·兴宁模拟)
(1)如图所示,请画出经凹透镜折射后的两束光线。
(2)如图甲所示,某插线板的工作过程是:开关断开时,指示灯不亮,插孔不能提供工作电压;开关闭合时,指示灯亮,插孔提供工作电压,若此时指示灯损坏,插孔仍可提供工作电压。请在图乙中画出插线板内电路连接情况并将插线板接入家庭电路中。
(3)根据图的信息标出磁感线的方向,并在图中括号内标出小磁针的极性。
34.(2025·乳源模拟)请根据如图甲所示的电路图,将图乙中的元件正确连接。
35.(2025·连州模拟)
(1)如图1所示是家庭电路的一部分,请将开关控制台灯的电路补充完整;
(2)如图2所示,画出力的力臂;
(3)如图3所示,画出物体AB经平面镜所成的像;
(4)如图4所示,画出斜面上的杯子受到的重力及杯子对斜面的压力的示意图。
36.(2025九下·广东模拟)
(1)请在题图中O点上画出静止的灯笼受到的重力G和拉力F的示意图.
(2)如题图所示,一束光斜射到平面镜上的反射光线为OB,请画出入射光线 AO 并标出入射角的大小.
(3)题图为电烤箱电路的示意图,请在图中用笔画线代替导线将a、b、c三个接线口接入电路中.
37.(2025·兴宁模拟)
(1)如图甲所示,F、O分别是凸透镜的焦点和光心,请在图中分别画出图中两条入射光线经过凸透镜后对应的折射光线;
(2)如图乙a所示,这是家用羊肉切片器,图乙b为其示意图。请在图乙b中画出施加在手柄上A 点的最小力F 及其力臂L;
(3)如图丙所示,用手指捏住瓶子,使瓶子保持静止,请画出瓶子受到的摩擦力示意图。(重心O点已标出)
38.(2025·连州模拟)如图所示,画出力的力臂。
39.(2025·深圳模拟)水墨画是中国传统绘画的代表,如图甲是现藏于中国美术馆的《群鱼竞游》。图乙中字母A表示水中的鱼,字母B表示人眼,请画出岸上的人观察水中鱼的大致光路。(画出一条入射光线和对应的折射光线)
答案解析部分
1.
根据通电螺线管和条形磁体之间的磁感线,二者相排斥,螺线管的左端与条形磁体的右端都是S极,根据安培定则,电源的左侧为正极、右侧为负极;磁体周围的磁感线从N极出来,回到S极,所以a点的磁感线方向指向条形磁体的S极;根据异名磁极相互吸引,小磁针静止时左端为S极,右端为N极。如图所示
根据磁极间相互排斥,判断是同名磁极;磁铁周围的磁感线从N极指向S极,判断磁感线的方向;根据安培定则,结合磁极位置,判断电流方向;利用磁极间相互作用,判断磁体位置。
2.(1)
(2)
(3)
(1)物体在水平面上向右运动,受到的摩擦力水平向左,物体受到竖直向下的重力G、竖直向上的支持力FN,重力和支持力二力平衡,长度相等,作用点在物体的重心,如图:
(2)云在水面发生反射,人眼看到水中云的像和云关于平面镜对称,画出A点的对称点A'点,连接A'和C点,是反射光线,连接A和A'C与水平面的交点,为入射光线,如图
(3)根据要求,开关断开时,USB接口和三孔插座都不能工作,开关闭合时,USB接口和三孔插座都能独立工作,是并联连接的,开关在干路上,且连接在火线上,测电笔测量火线,氖管发光,则最上的导线是火线,开关连接在火线上;三孔插座连接是,左零右火上接地,如图
(1)物体受到的摩擦力和物体相对运动方向相反;重力竖直向下;支持力和重力是平衡力,大小相等、方向相反;
(2)平面镜成像时,像和物体关于平面镜对称,像和人眼在同一直线上;
(3)各用电器互不影响时,是并联的;测电笔测量火线,氖管发光,开关连接在火线上;三孔插座连接是,左零右火上接地。
3.(1)
(2)
(3)
4.(1)
(2)
(3)
5.(1)
(2)
(3)
6.(1)
(2)
(3)
(1) 潮州镇海楼上的府楼猴 静止,受到平衡力,所以支持力等于重力,方向相反,作用于重心,作图如下:
(2)通过凹透镜光线的光线,传播路径不变,延长线经过焦点的光线,会平行射出,从水中射入空气的光线,会远离法线偏折,据此作图:
(3)三孔插座遵循左零右火中接地,开关连接在火线和用电器之间,且不同用电器之间属于并联据此作图:
1、重力:由于地球的吸引而使物体受到的力,大小为自身重力、方向竖直向下,作用点位于物体重心。
2、电灯和开关的接法:零线直接进入灯泡的螺旋套;火线先接入开关,再进入灯泡顶端的金属点;三孔插座的接法:上孔接地线,左孔接零线,右孔接火线。
3、折射规律:光从空气中传播到水中,折射光线会偏向法线,光从水中射向空气中,折射光线会远离法线;
4、凹透镜成像的特点发散光线,平行光入射凸透镜会发散,入射光线的延长线经过交点,反射光线平行射出,经过光心的光线不发生偏折。
7.(1)
(2)
(3)
(1)乒乓球在水中会漂浮,所以完全浸没时,浮力大于重力,过重心作竖直向上的浮力,和竖直向下的拉力,且浮力的长度大于拉力,据此作图:
(2)在反射现象中,反射角等于入射角,首先过O作垂直于反射界面的垂线,即法线,如射光线和法线的夹角为如射角,分析可知为60°,所以反射角等于60°,光从空气射入水中,折射光线靠近法线,据此作图:
(3)受到压力,压力传感器的电阻减小,导致控制电路的电流增加,吸引衔铁湘江,使得工作电路接通,信号灯发光,所以压力传感器位于控制电路,和通电螺线管串联,工作电路的电灯和通电螺线管串联,据此作图:
1、反射定律:反射角等于入射角,反射光线、入射光线、法线处于同一平面、在反射中光路是可逆的;
2、折射规律:光从空气中传播到水中,折射光线会偏向法线,光从水中射向空气中,折射光线会远离法线;
3、通电螺线管:由通电线圈组成,磁性方向可通过安培定则判断:用右手握住通电螺线管,让四指指向电流的方向,那么大拇指所指的那一端就是通电螺线管的N极,磁性与电流、线圈匝数有关,常见控制电路。
4、浮力的作图:竖直向上,作用点位于物体重心。
8.(1)
(2)
(3)
(1) 木箱受重力的方向竖直向下、受拉力的方向沿绳子向上,作用点都画在木箱的重心,从作用点分别沿力的方向画一带箭头线段,在箭头附近标上G、F,如图所示:
(2) 三孔插座的连接:上孔接地线(防止金属外壳漏电发生触电事故),左孔接零线,右孔接火线。
灯泡的连接方法:火线首先接入开关,再入灯泡顶端的金属点,零线直接接入螺旋套;开关既能控制灯泡,又能在灯泡损坏时,断开开关,切断了火线,安全的更换灯泡;如图所示:
(3) 由图可知,法线已作出,入射光线与水面的夹角为45°,则入射角等于90°-45°=45°,再根据反射角等于入射角即可画出反射光线;
光从空气斜射入水中,所以折射角小于入射角。如图所示:
(1)先确定木箱所受拉力和重力的方向、作用点,再根据力的示意图的画法作图。
(2)①火线首先进入开关,然后进入灯泡顶端的金属点;零线直接进入螺旋套。火线接在灯泡的顶端,在更换灯泡时,断开开关,切断火线,更安全。
②三孔插座的接法:左孔接零线、右孔接火线、上孔接地线。
(3) 根据入射光线、反射光线以及法线在同一平面内,并且入射角等于反射角,画出反射光线;根据入射光线、折射光线以及法线在同一平面内,当光从空气中斜射入水中时,折射角小于入射角,确定折射光线的方向。
9.(1)
(2)
(3)
(1)过入射点O作垂直于水面的法线,可知反射角为90°-45°=45°,根据反射角等于入射角,在法线另一侧的空气中作出入射光线,标出入射角的大小为45°;
当光由空气斜射入水中时,会发生折射,折射角小于入射角,在法线的另一侧水中作出折射光线,如图所示:
(2)为了电路安全,应将开关接在火线和灯泡之间,所以上方方框内为开关,下方方框内为电灯,如图所示:
(3)根据杠杆平衡条件可知,当动力臂最长时,动力最小。由图可知,最长的力臂为支点B到C点的连线,垂直于BC向下作出最小动力F1;
过支点B作垂直于阻力F2的垂线,垂线段即为阻力F2的力臂L2,如图所示:
(1)根据光的反射和折射定律,确定入射光线、反射光线和折射光线的大致位置,及入射角、反射角、折射角的大小;
(2)为了电路安全,应将开关接在火线和灯泡之间;
(3)1.根据杠杆平衡条件可知,当动力臂最长时,动力最小;
2.力臂:从支点到力的作用线的垂直距离。
10.(1)
(2)
(3)
(1)由图可知,分度值是10°,入射角是50°,根据光的反射定律可知,反射角等于入射角,反射光线和入射光线分居法线两侧,在发现右侧画出反射光线,光从空气斜射入玻璃中,折射角小于入射角,入射光线偏向法线,如图所示:
(2)物块静止在斜面上,受到垂直于斜面向上的支持力,作用点在物块的重心上;沿斜面向上的摩擦力的作用,作用点在物块的重心上,如图所示:
(3)闭合开关时,条形磁铁与电磁铁之间互相排斥,根据磁极间的相互作用规律可知,电磁铁的左端为S极,右端为N极;根据安培定则可知,电磁铁中的电流是右端流入,左端流出的,所以电源的右端为正极(“+”),左端为负极(“-”);向左移动滑动变阻器的滑片P,排斥力增强,说明通过电磁铁的电流增大,则滑动变阻器的电阻减小,电路图如图所示:
(1)根据光的反射定律和折射特点作图;
(2)支持力垂直于接触面向上,摩擦力与物体相对运动或相对运动趋的方向相反;
(3)根据磁极间的相互作用规律判断电磁铁的南北极,根据安培定则判断电磁铁中电流的流向,得出电源的正负极;根据向左移动滑动变阻器的滑片P,排斥力增强,判断通过电磁铁的电流增大,滑动变阻器的电阻减小,画出电路图。
(1)由图可知,入射角是50°,根据反射角等于入射角在法线的右侧画出反射光线,光从空气斜射入玻璃中,折射角小于入射角,如图所示:
(2)物块静止在斜面上,受到垂直于斜面向上的支持力,沿斜面向上的摩擦力的作用;支持力F和摩擦力f的作用点都画在物块的重心上,如图所示:
(3)闭合开关时,条形磁铁与电磁铁之间互相排斥,根据同名磁极相互排斥可知,电磁铁的左端为S极,右端为N极;根据安培定则可知,电磁铁中的电流是右端流入,左端流出的,即电源的右端为正极,左端为负极;向左移动滑片P,排斥力增强,说明通过电磁铁的电流增大,滑动变阻器的电阻减小,则电路图如图所示:
11.(1)
(2)
(3)
(1)图中,石头所受的重力竖直向下,作用在石头的重心上,过O作力F的作用线的垂线,即动力F对应的力臂l。作图如下:
(2)图中,光线过凸透镜的光心,传播方向不改变;光线过凸透镜焦点,折射光线平行于主光轴,作图如下:
(3)根据要求,开关滑片顺时针转动时,减慢吊扇的转速,电流减小,则调速开关接入的阻值变大,吊扇的左接线柱与调速开关的右接线柱相连,开关接到火线上,金属外壳需要接地线,作图如下:
(1)力臂是支点到力的作用线的距离,从支点向力的作用线作垂直;物体受到的重力竖直向下;
(2)光线过凸透镜的焦点,折射光线和主光轴平行,光线过凸透镜的光心,传播方向不变;
(3)用电器的金属外壳要接地,开关连接在火线一侧;滑动变阻器接入电阻的电阻丝越长,电阻越大。
(1)力臂是指支点到力的作用线的距离,过O作力F的作用线的垂线段,即为F对应的力臂l。石头所受的重力竖直向下,作用在石头的重心上,作图如下:
(2)图示中,过光心的光线,经凸透镜后,传播方向不改变;过焦点的光线,经凸透镜后,折射光线平行于主光轴,作图如下:
(3)题中要求调整开关滑片顺时针转动时,减慢吊扇的转速,即调速开关接入电路的阻值变大,则调速开关与吊扇串联接入电路,且吊扇的左接线柱与调速开关的右接线柱相连,开关接到火线上,吊扇的金属外壳需要接地线,作图如下:
12.(1)
(2)
(3)
(1)漂浮时,物体受到的浮力等于物体的重力,大小相等,重力方向竖直向下,浮力方向竖直向上,作用点画在重心处,如图所示:
(2) 过焦点F画出法线,光从水中斜射入空气中时,折射角小于入射角,折射光线偏离法线;过焦点的光线经凸透镜折射后折射光线平行于主光轴,如图所示:
(3) 条形磁体的右端是N极,当开关S闭合时条形磁体和电磁铁相互吸引,说明电磁铁的左端是S极,右端是N极;根据安培定则可知,电流从电磁铁线圈的右后侧流入,从左前侧流出,因此电源右端是正极;在磁体外部,磁感线从N极发出,回到S极,A点磁感线的方向向右,如图所示:
(1)漂浮时,物体受到浮力和重力的作用,浮力方向竖直向上,重力方向竖直向下,这两个力的大小相等。
(2)根据光的折射规律画出折射光线;过焦点的光线经凸透镜折射后折射光线平行于主光轴。
(3)根据磁极间的相互作用规律判断电磁铁的磁极;根据安培定则判断电磁铁线圈中的电流方向,从而判断出电源的正.负极。在磁体外部,磁感线从N极发出,回到S极。
13.
当滑片向A端旋转时,灯泡变暗,电路中的电流变小,电路的总电阻变大,电位器接入电路中的电阻应变大,将B和C两接线柱接入电路后,滑片向A端旋转时,电阻丝连入电路中的长度变长,其阻值变大,如图所示:

电位器的实质是滑动变阻器,滑动变阻器依靠改变电阻线的长度来改变电阻大小,将B和C两接线柱接入电路后,滑片向A端旋转时,电阻丝连入电路中的长度变长,阻值变大。
14.(1)
(2)
(3)
(1)不计空气阻力,探测仪器沿水平方向做匀直线运动,收到竖直向下的重力和竖直向上的拉力作用,这两个力是一对平衡力;过重心,分别沿竖直向下和竖直向上的方向,画一条带箭头的线段,标上符号G和F,如图所示:
(2)光从空气中斜射入水中时,折射角小于入射角,折射光线进入鱼的眼睛,鱼逆着折射光线看到鱼位置偏高的虚像A/,连接A/B,与水面相较于O,BO为折射光线,连接AO为入射光线,如图所示:
(3)为保证安全,开关应先接在火线上,金属外壳要接地,所以a接地线,b接火线,c接零线,如图所示:
(1)不计空气阻力,探测仪器沿水平方向做匀直线运动,收到竖直向下的重力和竖直向上的拉力作用,这两个力是一对平衡力;
(2)光从空气中斜射入水中时,折射角小于入射角,折射光线进入鱼的眼睛,鱼逆着折射光线看到鱼位置偏高的虚像;
(3)为保证安全,开关应先接在火线上,金属外壳要接地。
15.(1)
(2)
(1)凸透镜成像中,有三条特殊光线,平行于主光轴入射的光线过焦点,过焦点的光线平行于主光轴射出,两折射光线的交点为像,如图所示:
(2)平面镜成像中像与物体关于平面镜对称,作M点关于平面镜的像M2,如图所示:
透镜成像规律:凸透镜对光线有汇聚作用,平行光入射凸透镜会聚焦在焦点,经过光心的光线不发生偏折。
平面镜成像特点:物像等大、物像等距、物像关于平面镜对称、成虚像。
(1)凸透镜成像中,过焦点的光线平行于主光轴射出;平行于主光轴入射的光线过焦点,两折射光线的交点为像,如图所示:
(2)平面镜成像中像与物体关于平面镜对称,做M点关于于平面镜的对称点,即为M点在平面镜的像M2,如图所示:
16.
阻力方向竖直向下,A点为阻力作用点,F2的示意图如图所示:
阻力方向竖直向下,A点为阻力作用点,据此画出F2的示意图。
17.
18.
人随电梯匀速上升,人相对于电梯没有相对运动,也没有相对运动的趋势,不受摩擦力;人受到竖直向上的支持力F、竖直向下的重力G,二力是一对平衡力,大小相等,方向相反,在同一直线上,作用点都画在重心,并标符号F、G,如图所示:
人随电梯匀速上升,受到竖直向下的重力,竖直向上的支持力,作用点在重心,根据力的示意图的画法作图。
19.(1)
(2)
(3)
(1)平行于主光轴的光线穿过凸透镜后过焦点,过光心的光线穿过凸透镜后传播方向不变,据此作出由S点发出的光经过凸透镜后的折射光线,再将两条出射光线反向延长交于一点S',S'即为发光点S的像点,作图如下:
(2)物块受到的支持力垂直于斜面向上,受到的摩擦力沿着斜面向上,作图如下:
(3)闭合开关时,条形磁铁与电磁铁之间互相排斥,根据同名磁极相互排斥可知,电磁铁的左端为S极,右端为N极;根据安培定则可知,电磁铁中的电流是右端流入,左端流出的,即电源的右端为正极,左端为负极;向右移动滑片P,排斥力增强,说明通过电磁铁的电流增大,滑动变阻器的电阻减小,所以变阻器选择右下接线柱串联到电路中,作图如下:
(1)平行于主光轴的光线穿过凸透镜后过焦点,过光心的光线穿过凸透镜后传播方向不变,据此作出由S点发出的光经过凸透镜后的折射光线,再将两条出射光线反向延长交于一点S',S'即为发光点S的像点;
(2)物块受到的支持力垂直于斜面向上,受到的摩擦力沿着斜面向上,据此作图;
(3)根据同名磁极相互排斥判断电磁铁的南北极,根据安培定则判断电源的正负极,结合题意向右移动滑动变阻器的滑片时,斥力增强,画出滑动变阻器。
20.(1)
(2)
(3)
解:(1)在磁体外部,磁感线总是从N极发出,回到S极,图中磁感线的方向是向右,说明通电螺线管的右端为S极,则左端为N极,根据异名磁极相互吸引,小磁针的右端为S极,则左端为N极。根据安培定则,伸出右手使大拇指指向螺线管的左端,则四指弯曲所指的方向为电流的方向,所以电流从螺线管的右端流入,则电源的右端为正极,左端是负极,如下图:
(2)根据题图可知:图中的是同名磁极(S极)相互排斥,所以左侧方框内应标出的是S极,而磁感线由N极出来,回到S极,所以A点的磁感线方向指向右侧的S极,如图所示:
(3)由图可知,汽车受到重力、支持力和摩擦力,从汽车的重心沿竖直向下、垂直于斜面向上和沿斜面向上分别画出重力、支持力和摩擦力的示意图,如图所示:
(1)在磁体外部,磁感线总是从N极发出,回到S极,根据通电螺线管的磁极判断出磁感线的方向,根据磁极间的相互作用判断小磁针的磁极,根据右手螺旋定则判断出电流的方向,确定电源的正负极。
(2)磁体周围的磁感线都是从N极发出,回到S极;小磁针在磁场中静止时所指的方向就是该点的磁场方向,N极所指的方向与磁场方向一致。
(3)汽车停在斜面展台上,先对汽车进行受力分析,确定各个力的方向、作用点,再根据力的示意图的画法作图。
(1)在磁体外部,磁感线总是从N极发出,回到S极,图中磁感线的方向是向右,说明通电螺线管的右端为S极,则左端为N极,根据异名磁极相互吸引,小磁针的右端为S极,则左端为N极。根据安培定则,伸出右手使大拇指指向螺线管的左端,则四指弯曲所指的方向为电流的方向,所以电流从螺线管的右端流入,则电源的右端为正极,左端是负极,如下图:
(2)根据题图可知:图中的是同名磁极(S极)相互排斥,所以左侧方框内应标出的是S极,而磁感线由N极出来,回到S极,所以A点的磁感线方向指向右侧的S极,如图所示:
(3)由图可知,汽车受到重力、支持力和摩擦力,从汽车的重心沿竖直向下、垂直于斜面向上和沿斜面向上分别画出重力、支持力和摩擦力的示意图,如图所示:
21.
重力的方向总是竖直向下的,从物体的重心O点向下画线,并标G;物体对斜面的压力作用点在斜面上,压力和斜面垂直向下,如图。
物体受到的重力竖直向下,作用点在重心;压力的作用点在斜面上,压力方向和斜面垂直向下。
22.(1)
(2)
(3)
(1)根据图片可知,足球在空中飞行时,不考虑空气阻力,则只受到竖直向下的重力,作用点在球的重心上,如下图所示:
(2)根据题意可知,过光心的光线传播方向不变;过焦点的光线经过凸透镜会平行于主光轴,如下图所示:
(3)三孔插座接线时,应该“左零右火中间地”,为了用电安全,开关接在火线和插座之间,即接在火线和右插孔之间,如下图所示:
(1)对足球进行受力分析,确定力的三要素,然后沿力的方向画一条带箭头的线段即可;
(2)根据凸透镜的三条特殊光线完成作图;
(3)根据三孔插座的接线方法,以及用电安全的注意事项连接即可。
(1)足球在空中飞行时,只受到竖直向下的重力,作用点在球的重心上,作图如下图所示:
(2)根据凸透镜的特殊光线可知,过焦点的光线经过凸透镜会平行于主光轴;过光心的光线传播方向不变,作图如下所示:
(3)三孔插座,满足“左零右火,上接地”的原则接入电路,由于插座带有开关,开关接在火线和插座之间,即接在火线和右插孔之间,连接电路如下图所示:
23.
根据重力公式计算足球的重力;重力的作用点在球的重心,方向竖直向下。如图所示:
重力:由于地球的吸引而使物体受到的力,大小为自身重力、方向竖直向下,作用点位于物体重心。公式为G=mg。
24.
平面镜成像的特点关于平面镜对称,所以做A关于平面镜对称的点A',连接A'和人眼交平面镜于一点,即为入射点,连接A和入射点,即为入射光线,据此作图:
光路图的画法:物体在平面镜中的像关于平面镜对称,像发出光线射入人眼。 首先取A处到平面镜的距离和A‘到平面镜的距离相等,连接A'和人眼交平面镜于一点,连接A和入射点入射光线。
25.
图中,条形磁铁的上端是S极,则下端是N极,地球仪悬浮,根据同名磁极相互排斥,则条形磁体和电磁铁相互靠近的部分是同名磁极,即电磁铁的上端是N极,下端是S极;根据安培定则,判断电流从下端进入电磁铁,从上端流出,则电源的下端是正极,上端是负极,如图所示:
根据电磁铁的磁极间相互作用,结合磁体的磁极,判断通电螺线管的磁极;用安培定则判断电流方向,从而得到电源的正负极。
26.(1)(2)(3)
(1)小球漂浮在水面,受到竖直向上的浮力和竖直向下的重力的作用,且二力的大小相等、作用点均在重心上,如图所示:
(2)过入射点O且垂直于分界面的直线称为法线,由空气斜射入水中,折射角小于入射角,折射光线靠近法线。光路如下图所示:
(3)开关在干路上,指示灯与三孔插座并联,为了保护电路,开关需要接在火线上,三孔插座遵循左零右火中接地的原则连接,故如图所示:
(1)小球漂浮在水面,受到竖直向上的浮力和竖直向下的重力的作用,且二力的大小相等、作用点均在重心上,据此画图;
(2)光从一种介质斜射入另一种介质时,传播方向发生偏折的现象叫作光的折射;
(3)三孔插座的接法:上孔接地线;左孔接零线;右孔接火线。
27.
小球向左偏移,所以此时车突然向右启动,由于惯性,B会保持静止,相对于小车有向左的移动趋势,所以摩擦力向右,重力的方向竖直向下,据此作图:
重力:由于地球的吸引而使物体受到的力,大小为自身重力、方向竖直向下,作用点位于物体重心。
惯性是物体的基本属性,只有物体重力有关,当物体速度发生变化时,由于惯性物体保持原来运动状态的属性,利用惯性的实例:运动员助跑起跳,乘车系安全带可以降低司机惯性带来的伤害,惯性不是力,不能用受到惯性、惯性力的作用进行表述
摩擦力的方向和物体的运动方向或者相对运动趋势相反。
28.
根据要求,滑片向A端旋转时,灯泡变暗,则电流变小,电源电压一定时,电路的总电阻变大,电位器接入电路中的电阻变大,将B和C两接线柱接入电路,如图所示:
连接接线柱BC时,当滑片向A端旋转时,电阻丝连入电路中的长度变长,阻值变大,电路的电流变小,灯泡变暗。
29.(1)
(2)
(3)
(1)茶杯静止,受到重力和支持力,二者为平衡力,作用点在杯子的重心,分别沿竖直向下和竖直向上的方向画一条有向线段,如图所示:
(2)据图可知,入射光线和平面镜的夹角为30°,与法线的夹角为60°,所以入射角为60°,根据反射角等于入射角可知,反射角为60°,据此作图:
(3)家庭电路中,为了确保安全,开关要连接在用电器和火线之间,三孔插座的接法:上孔接地线,左孔接零线,右孔通过开关接火线:
1、三孔插座的接法:上孔接地线,左孔接零线,右孔接火线;
2、重力:由于地球的吸引而使物体受到的力,大小为自身重力、方向竖直向下,作用点位于物体重心。
3、反射定律:反射角等于入射角,反射光线、入射光线、法线处于同一平面、在反射中光路是可逆的。
(1)茶杯受到竖直向下的重力和竖直向上的支持力,两个力大小相等,方向相反,作用点在杯子的重心,过茶杯的重心,分别沿竖直向下和竖直向上的方向画一条有向线段,如图所示:
(2)先过入射点画出法线,在法线右侧画出反射光线,反射光线与法线之间的夹角为反射角,度数等于入射角为
如图所示:
(3)三孔插座的接法:上孔接地线,左孔接零线,右孔通过开关接火线,如图所示:
30.
过入射点作垂直于定日镜的法线,根据在反射现象中,反射角等于入射角,在法线的另一侧作出反射光线,反射光线在导光管内再次反射,如图所示:
光的反射规律:反射光线、入射光线、法线在同一平面内;反射光线和入射光线分居法线两侧;反射角等于入射角。
31.
在磁体外部,磁感线从磁体N极出发回到S极,据此标出磁感线方向;条形磁铁的左端为N极,右端为S极,根据磁极间的相互作用规律知道,小磁针的左端为N极,右端为S极,如下图所示:
(1)在磁体外部,磁感线从磁体N极出发回到S极;
(2)磁极间的相互作用规律:同名磁极相互排斥,异名磁极相互吸引。
32.
开关需要连接在用电器和火线之间,三孔插座应该按照左零右火上接地接线,电路图如图所示:
(1)开关需要连接在用电器和火线之间;
(2)三孔插座接线口诀:左零右火上接地。
33.(1)
(2)
(3)
(1)光线过凹透镜的光线,传播方向不变,光线和凹透镜的主光轴平行,折射光线的反向延长线过焦点,画出折射光线,如图;
(2)根据要求,开关断开,指示灯和插孔没有电,则开关在干路上,且在火线一侧,指示灯损坏,插孔能继续工作,则指示灯和插孔并联,插孔要左零右火上接地,如图;
(3)连接电流表要正入负出,则通电螺线管的电流从左侧向下,根据安培定则,判断通电螺线管的右侧是N极,根据磁极间异名磁极相互吸引,小磁针的左侧是S极,右侧是N极,磁感线的方向从N极指向S极,则方向向左,如图。
(1)根据凹透镜的三条特殊光线,画出对应的折射光线;
(2)家庭电路中,开关连接在火线一侧;各用电器互不影响,是并联的;插座要左零右火上接地;
(3)根据电流表的电流正极位置,判断电流方向,结合安培定则判断通电螺线管的磁极位置,利用磁极间相互作用,判断小磁针的磁极;磁场方向从N极指向S极。
34.
甲图中,电路中电流只有一条路径,开关控制电动机,按照电流方向顺次连接实物图如图所示:
根据电路图分析电路的连接方式,然后连接实物电路。
35.(1)
(2)
(3)
(4)
36.(1)
(2)
(3)
(1)灯笼静止时,受力平衡,收到的重力G和拉力F大小相等,方向相反,作用在同一条直线上,作用在同一个物体上,重力的方向竖直向下,拉力的方向沿绳竖直向上,如图所示:
(2)图中反射光线与镜面的夹角为30°,则反射角为:
r=90°-30°=60°,
因反射角等于入射角,故入射角也是60°;先过入射点垂直于镜面画出法线,然后在法线的左侧作出入射光线,并标明入射角及其大小,如图所示:
(3)开关要接在火线上,由图可知,火线应该先接b点,进入开关,然后控制用电器,零线应该接a点;c要将金属外壳与地线相连,作图如下:
(1)根据二力平衡知识,画出重力和拉力的示意图;
(2)发生光的反射时,反射光线、入射光线和法线在同一平面内,反射光线和入射光线分居在法线两侧,反射角等于入射角;入射角为入射光线和法线的夹角,反射角为反射光线和法线的夹角;
(3)家庭电路中,开关应与被控制用电器串联并接在火线上,由金属外壳的用电器要接地线。
37.(1)
(2)
(3)
(1)透过透镜的光线,有三条光线较为特殊,过光心的光线,传播方向不改变;过焦点的光线,折射光线平行于主光轴。作图如下:
(2)最小动力对应最大动力臂,题目重OA为最大的动力臂L,过A点垂直向下用力,为最小的动力F。作图如下:
(3)瓶子的重力方向竖直向下,瓶子静止,所以瓶子所受的竖直向下的重力与手对瓶子的摩擦力是一对平衡力,作图如下:
1、透镜成像规律:凸透镜对光线有汇聚作用,平行光入射凸透镜会聚焦在焦点,经过光心的光线不发生偏折。
2、力臂的画法:力臂是支点和力的作用线的垂线段。
3、二力平衡的条件为:大小相等、方向相反、作用在通过一个物体上、作用在同一条直线上,物体处于匀速直线运动或者静止状态时,受力平衡。
(1)图甲中,过光心的光线,经凸透镜后,传播方向不改变;过焦点的光线,经凸透镜后,折射光线平行于主光轴。作图如下:
(2)图乙的b中,连接OA,则OA为最大的动力臂L,过A点垂直向下用力,为最小的动力F。作图如下:
(3)图丙中,用手捏住瓶子,瓶子静止,则瓶子所受的竖直向下的重力与手对瓶子的摩擦力是一对平衡力,所以瓶子受到的摩擦力竖直向上,作用在重心O上,作图如下:
38.
图中,O为杠杆的支点,将力F1向下延长,从支点O向F1的作用线作垂直,为力不L1,如图
从支点向力的作用线作垂线,为力臂。
39.
人观察水中鱼,光线从水里斜射入空气中发生偏折,折射光线远离法线,位置降低折射角大于入射角,折射角与入射角分居法线两侧,且在不同界面,如图所示:
根据光的折射规律画出对应的折射光线,光从水中斜射入空气时,传播方向将远离法线,折射角大于入射角。
同课章节目录
