2025学年中考物理满分冲刺【广东省最新中考模拟题】
专题18 综合题
一、综合题

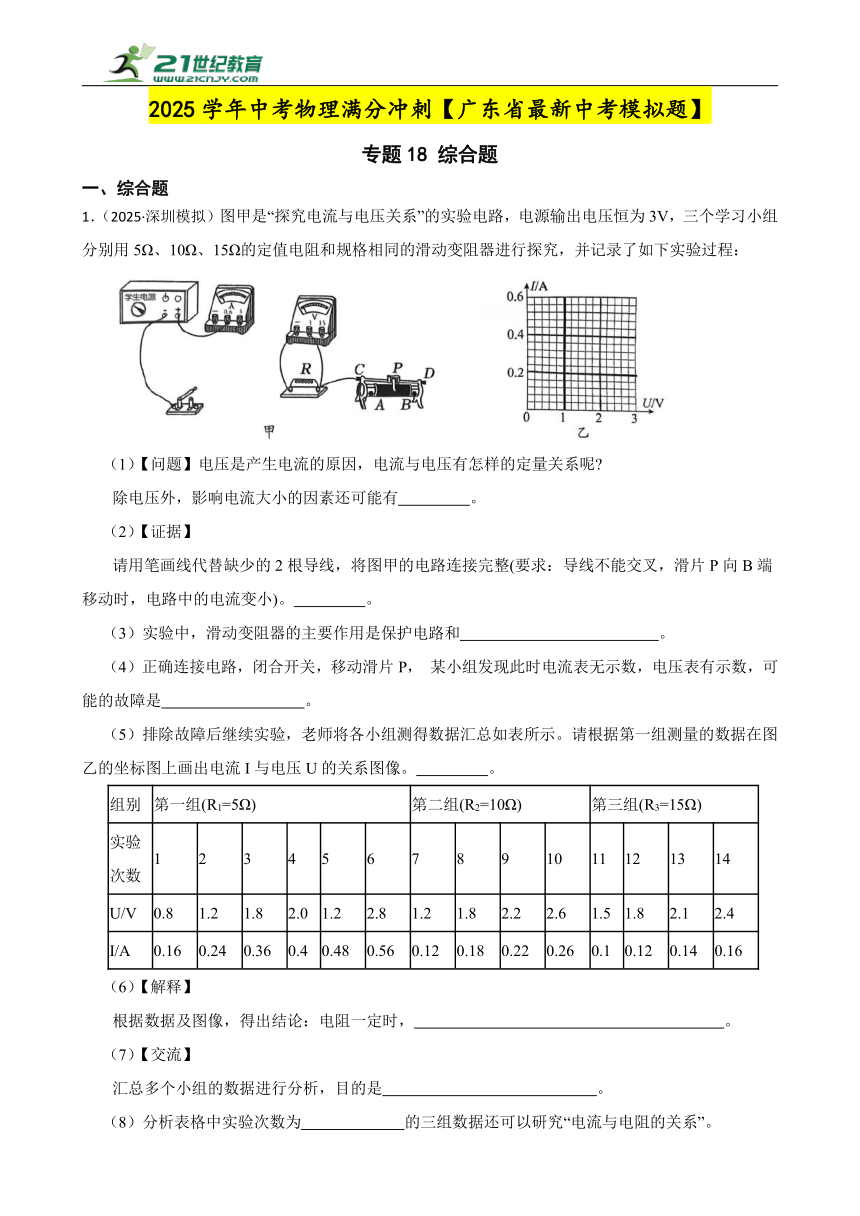

1．（2025·深圳模拟）图甲是“探究电流与电压关系”的实验电路，电源输出电压恒为3V，三个学习小组分别用5Ω、10Ω、15Ω的定值电阻和规格相同的滑动变阻器进行探究，并记录了如下实验过程：
（1）【问题】电压是产生电流的原因，电流与电压有怎样的定量关系呢
除电压外，影响电流大小的因素还可能有 。
（2）【证据】
请用笔画线代替缺少的2根导线，将图甲的电路连接完整(要求：导线不能交叉，滑片P向B端移动时，电路中的电流变小)。 。
（3）实验中，滑动变阻器的主要作用是保护电路和 。
（4）正确连接电路，闭合开关，移动滑片P， 某小组发现此时电流表无示数，电压表有示数，可能的故障是 。
（5）排除故障后继续实验，老师将各小组测得数据汇总如表所示。请根据第一组测量的数据在图乙的坐标图上画出电流I与电压U的关系图像。 。
组别 第一组(R1=5Ω) 第二组(R2=10Ω) 第三组(R3=15Ω)
实验次数 1 2 3 4 5 6 7 8 9 10 11 12 13 14
U/V 0.8 1.2 1.8 2.0 1.2 2.8 1.2 1.8 2.2 2.6 1.5 1.8 2.1 2.4
I/A 0.16 0.24 0.36 0.4 0.48 0.56 0.12 0.18 0.22 0.26 0.1 0.12 0.14 0.16
（6）【解释】
根据数据及图像，得出结论：电阻一定时， 。
（7）【交流】
汇总多个小组的数据进行分析，目的是 。
（8）分析表格中实验次数为 的三组数据还可以研究“电流与电阻的关系”。
（9）在上述实验过程中，有两次记录数据时滑动变阻器的滑片恰好是在某一侧的端点，则滑动变阻器的最大电阻是 Ω

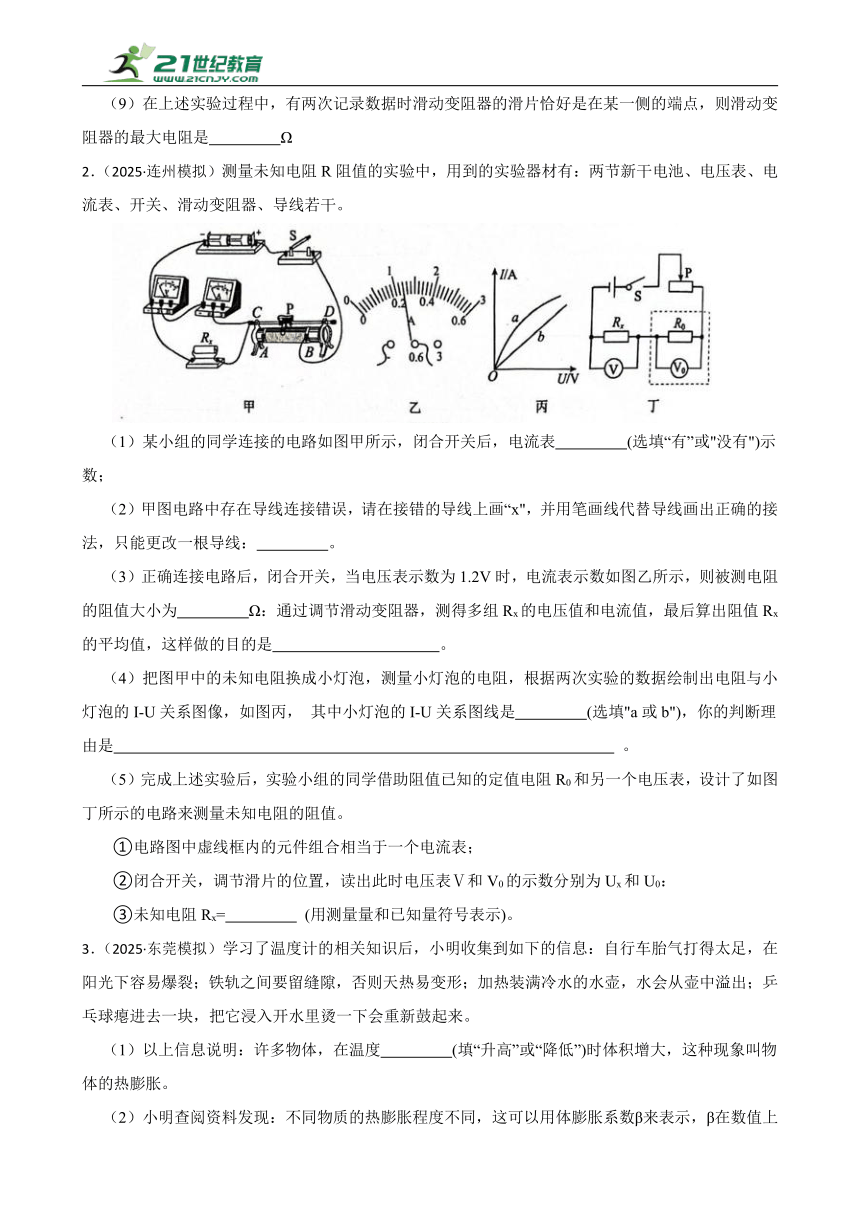

2．（2025·连州模拟）测量未知电阻R阻值的实验中，用到的实验器材有：两节新干电池、电压表、电流表、开关、滑动变阻器、导线若干。
（1）某小组的同学连接的电路如图甲所示，闭合开关后，电流表 (选填“有”或"没有")示数；
（2）甲图电路中存在导线连接错误，请在接错的导线上画“x"，并用笔画线代替导线画出正确的接法，只能更改一根导线： 。
（3）正确连接电路后，闭合开关，当电压表示数为1.2V时，电流表示数如图乙所示，则被测电阻的阻值大小为 Ω：通过调节滑动变阻器，测得多组Rx的电压值和电流值，最后算出阻值Rx的平均值，这样做的目的是 。
（4）把图甲中的未知电阻换成小灯泡，测量小灯泡的电阻，根据两次实验的数据绘制出电阻与小灯泡的I-U关系图像，如图丙， 其中小灯泡的I-U关系图线是 (选填"a或b")，你的判断理由是 。
（5）完成上述实验后，实验小组的同学借助阻值已知的定值电阻R0和另一个电压表，设计了如图丁所示的电路来测量未知电阻的阻值。
①电路图中虚线框内的元件组合相当于一个电流表；
②闭合开关，调节滑片的位置，读出此时电压表Ⅴ和V0的示数分别为Ux和U0：
③未知电阻Rx= (用测量量和已知量符号表示)。
3．（2025·东莞模拟）学习了温度计的相关知识后，小明收集到如下的信息：自行车胎气打得太足，在阳光下容易爆裂；铁轨之间要留缝隙，否则天热易变形；加热装满冷水的水壶，水会从壶中溢出；乒乓球瘪进去一块，把它浸入开水里烫一下会重新鼓起来。
（1）以上信息说明：许多物体，在温度 (填“升高”或“降低”)时体积增大，这种现象叫物体的热膨胀。

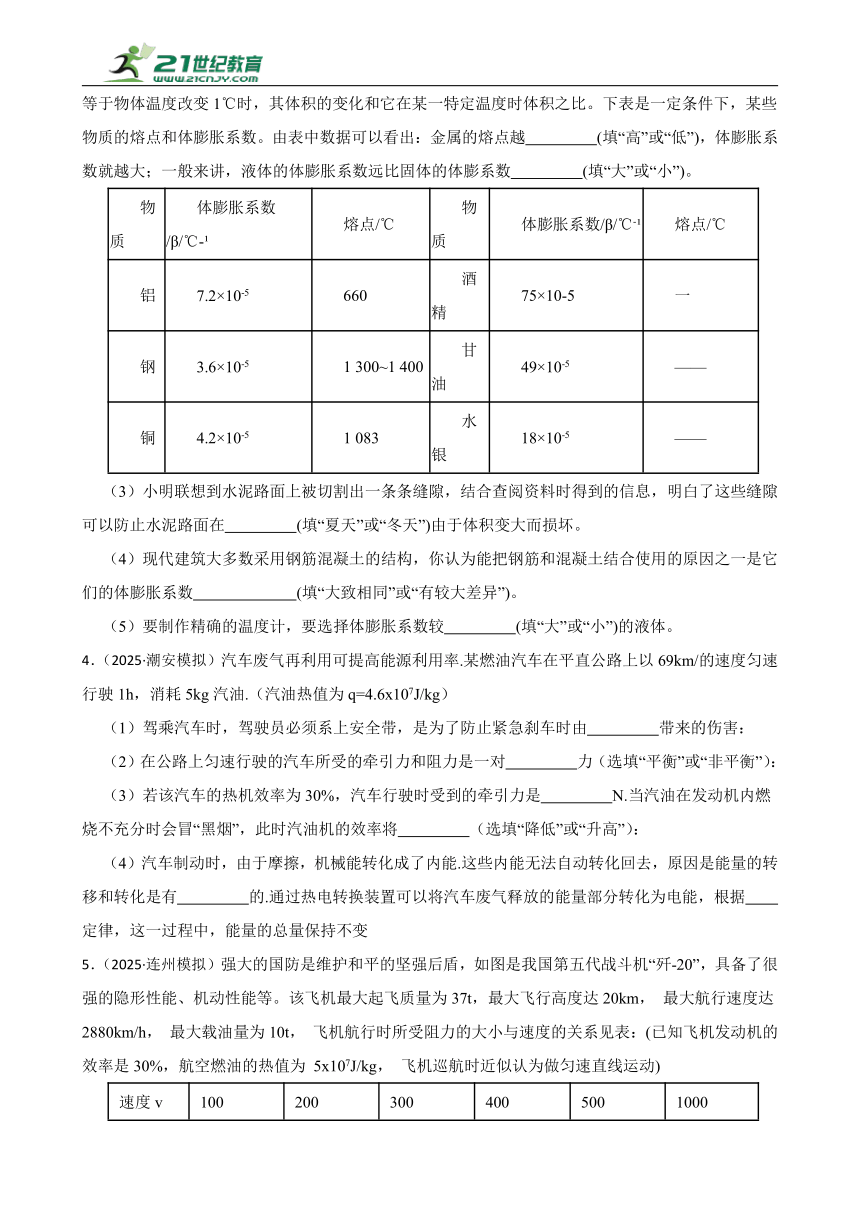

（2）小明查阅资料发现：不同物质的热膨胀程度不同，这可以用体膨胀系数β来表示，β在数值上等于物体温度改变1℃时，其体积的变化和它在某一特定温度时体积之比。下表是一定条件下，某些物质的熔点和体膨胀系数。由表中数据可以看出：金属的熔点越 (填“高”或“低”)，体膨胀系数就越大；一般来讲，液体的体膨胀系数远比固体的体膨系数 (填“大”或“小”)。
物质 体膨胀系数/β/℃- 熔点/℃ 物质 体膨胀系数/β/℃- 熔点/℃
铝 7.2×10-5 660 酒精 75×10-5 一
钢 3.6×10-5 1 300~1 400 甘油 49×10-5 ——
铜 4.2×10-5 1 083 水银 18×10-5 ——
（3）小明联想到水泥路面上被切割出一条条缝隙，结合查阅资料时得到的信息，明白了这些缝隙可以防止水泥路面在 (填“夏天”或“冬天”)由于体积变大而损坏。
（4）现代建筑大多数采用钢筋混凝土的结构，你认为能把钢筋和混凝土结合使用的原因之一是它们的体膨胀系数 (填“大致相同”或“有较大差异”)。
（5）要制作精确的温度计，要选择体膨胀系数较 (填“大”或“小”)的液体。
4．（2025·潮安模拟）汽车废气再利用可提高能源利用率.某燃油汽车在平直公路上以69km/的速度匀速行驶1h，消耗5kg汽油.（汽油热值为q=4.6x107J/kg）
（1）驾乘汽车时，驾驶员必须系上安全带，是为了防止紧急刹车时由 带来的伤害：
（2）在公路上匀速行驶的汽车所受的牵引力和阻力是一对 力（选填“平衡”或“非平衡”）：
（3）若该汽车的热机效率为30%，汽车行驶时受到的牵引力是 N.当汽油在发动机内燃烧不充分时会冒“黑烟”，此时汽油机的效率将 （选填“降低”或“升高”）：
（4）汽车制动时，由于摩擦，机械能转化成了内能.这些内能无法自动转化回去，原因是能量的转移和转化是有 的.通过热电转换装置可以将汽车废气释放的能量部分转化为电能，根据 定律，这一过程中，能量的总量保持不变
5．（2025·连州模拟）强大的国防是维护和平的坚强后盾，如图是我国第五代战斗机“歼-20”，具备了很强的隐形性能、机动性能等。该飞机最大起飞质量为37t，最大飞行高度达20km， 最大航行速度达2880km/h， 最大载油量为10t， 飞机航行时所受阻力的大小与速度的关系见表：(已知飞机发动机的效率是30%，航空燃油的热值为 5x107J/kg， 飞机巡航时近似认为做匀速直线运动)
速度v 100 200 300 400 500 1000

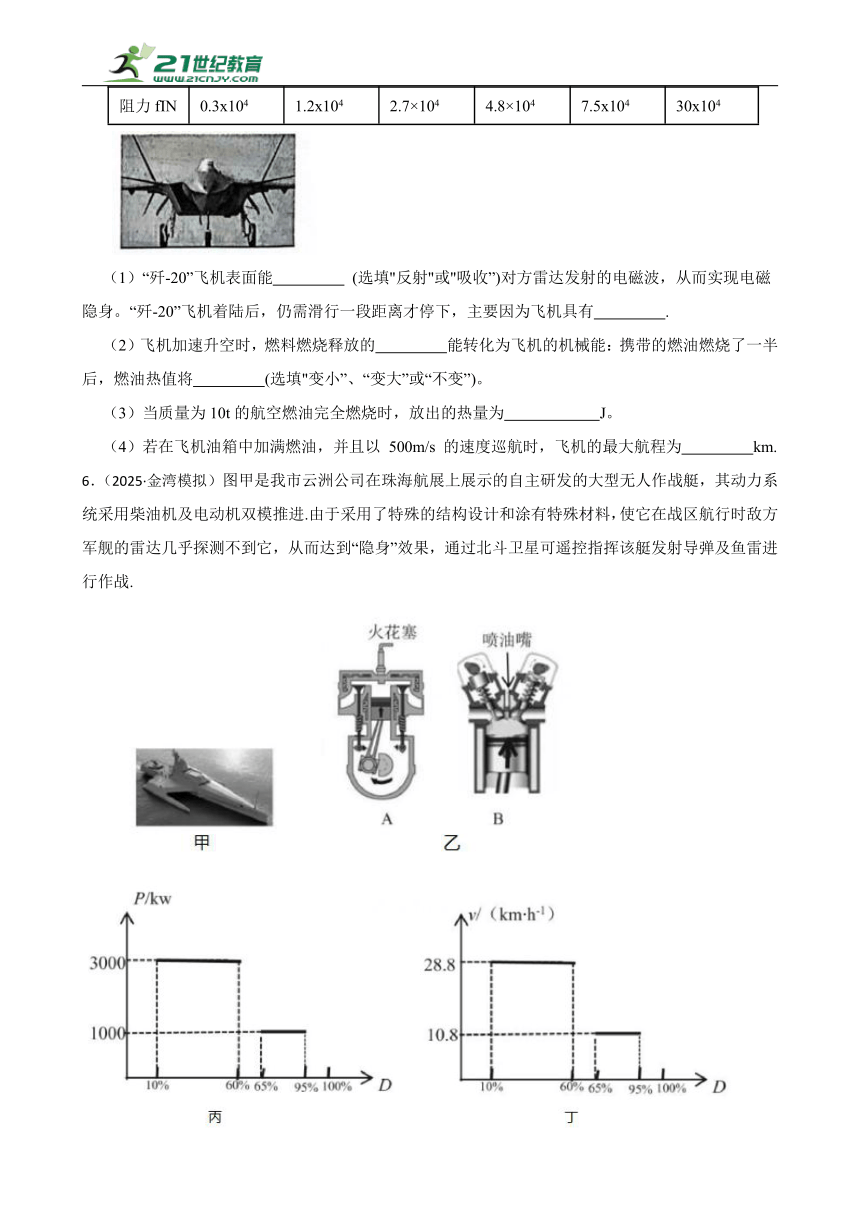

阻力fIN 0.3x104 1.2x104 2.7×104 4.8×104 7.5x104 30x104
（1）“歼-20”飞机表面能 (选填"反射"或"吸收”)对方雷达发射的电磁波，从而实现电磁隐身。“歼-20”飞机着陆后，仍需滑行一段距离才停下，主要因为飞机具有 .
（2）飞机加速升空时，燃料燃烧释放的 能转化为飞机的机械能：携带的燃油燃烧了一半后，燃油热值将 (选填"变小”、“变大”或“不变”)。
（3）当质量为10t的航空燃油完全燃烧时，放出的热量为 J。
（4）若在飞机油箱中加满燃油，并且以 500m/s 的速度巡航时，飞机的最大航程为 km.
6．（2025·金湾模拟）图甲是我市云洲公司在珠海航展上展示的自主研发的大型无人作战艇，其动力系统采用柴油机及电动机双模推进.由于采用了特殊的结构设计和涂有特殊材料，使它在战区航行时敌方军舰的雷达几乎探测不到它，从而达到“隐身”效果，通过北斗卫星可遥控指挥该艇发射导弹及鱼雷进行作战.

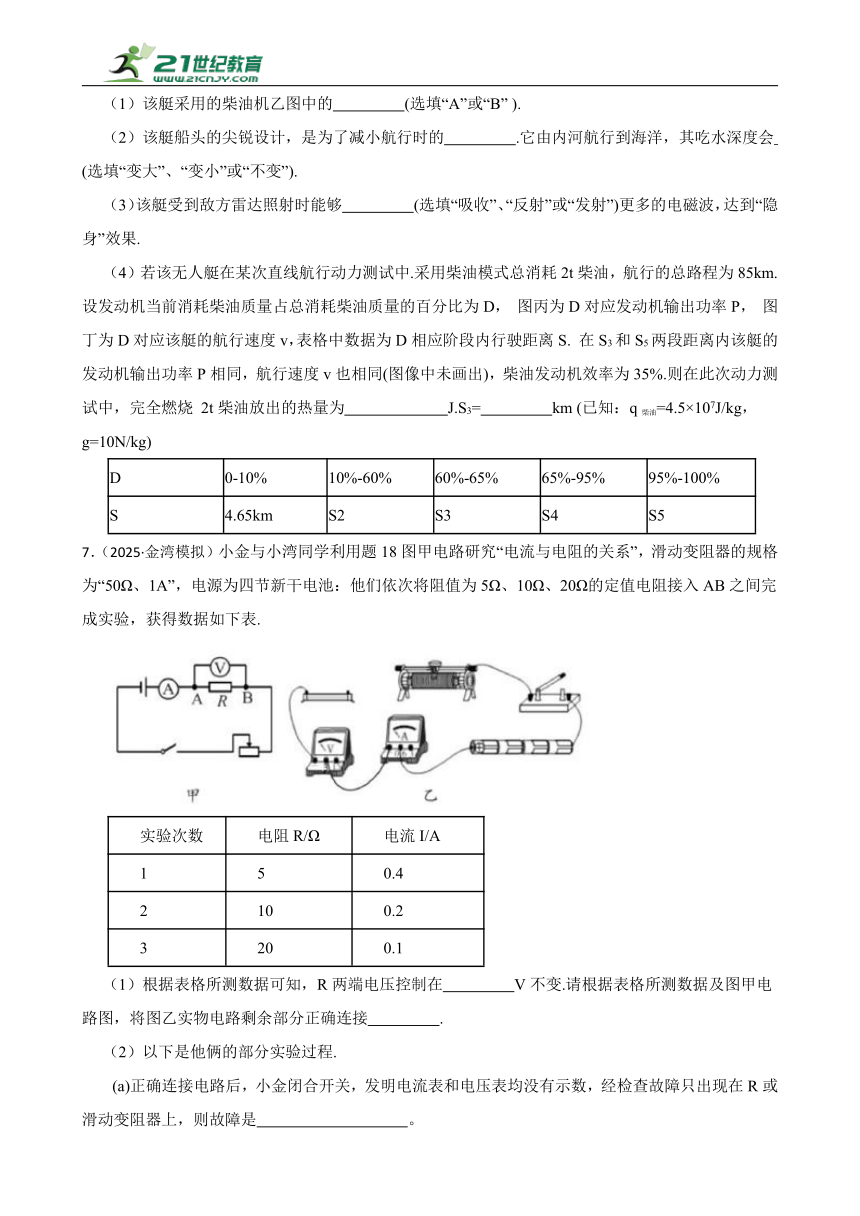

（1）该艇采用的柴油机乙图中的 (选填“A”或“B” ).
（2）该艇船头的尖锐设计，是为了减小航行时的 .它由内河航行到海洋，其吃水深度会 (选填“变大”、“变小”或“不变”).
（3）该艇受到敌方雷达照射时能够 (选填“吸收”、“反射”或“发射”)更多的电磁波，达到“隐身”效果.
（4）若该无人艇在某次直线航行动力测试中.采用柴油模式总消耗2t柴油，航行的总路程为85km.设发动机当前消耗柴油质量占总消耗柴油质量的百分比为D， 图丙为D对应发动机输出功率P， 图丁为D对应该艇的航行速度v，表格中数据为D相应阶段内行驶距离S. 在S3和S5两段距离内该艇的发动机输出功率P相同，航行速度v也相同(图像中未画出)，柴油发动机效率为35%.则在此次动力测试中，完全燃烧 2t柴油放出的热量为 J.S3= km (已知：q柴油=4.5×107J/kg，g=10N/kg)
D 0-10% 10%-60% 60%-65% 65%-95% 95%-100%
S 4.65km S2 S3 S4 S5
7．（2025·金湾模拟）小金与小湾同学利用题18图甲电路研究“电流与电阻的关系”，滑动变阻器的规格为“50Ω、1A”，电源为四节新干电池：他们依次将阻值为5Ω、10Ω、20Ω的定值电阻接入AB之间完成实验，获得数据如下表.
实验次数 电阻R/Ω 电流I/A
1 5 0.4
2 10 0.2
3 20 0.1
（1）根据表格所测数据可知，R两端电压控制在 V不变.请根据表格所测数据及图甲电路图，将图乙实物电路剩余部分正确连接 .
（2）以下是他俩的部分实验过程.
(a)正确连接电路后，小金闭合开关，发明电流表和电压表均没有示数，经检查故障只出现在R或滑动变阻器上，则故障是 。
(b)完成第一组实验，小金同学没有断开开关，就准备直接拆下5Ω的电阻，改接10Ω的电阻，小湾同学马上进行了制止，因为小金这样操作可能会损坏 。
A.电源 B. 电压表 C.电流表 D. 电阻
(c)从安全和规范角度考虑，他们进行了以下的操作，正确的顺序是 (填序号).
①闭合开关；②断开开关；③将滑动变阻器的滑片移到适当位置；④记录电流表示数；⑤将滑动变阻器的滑片移到最左端
（3）依据表中数据可以得出结论：在导体两端电压一定时， 。
8．（2025·深圳模拟）图甲为一款设有高、中、低三个调温挡的电热暖身毯，部分参数如表所示。暖身毯里面嵌有多条发热体，其简化电路如图乙所示，其中R1＞R2。
电源电压/V 5 电池容量/A·h 10
低温挡功率/W 4 高温挡功率/W 10
（1）当S1、S2均闭合时，电路处于 温挡；当S1闭合、S2断开时，电路处于 温挡(均选填“高”“中”或“低”)。
（2）R的阻值为多少
（3）中温挡的功率为多少
（4）充满电的电池可供暖身毯以高温挡持续工作多长时间
9．（2025·深圳模拟）在“探究滑动摩擦力大小与哪些因素有关”的实验中，小华将玻璃板和木板固定在水平桌面，分别用弹簧测力计水平拉动木块向右匀速运动，共进行了4次操作，测力计示数如图甲所示，木块A、B完全一样，每次运动的速度大小相同。
（1）比较第1次和第2次操作，可说明滑动摩擦力大小可能与 有关。
（2）若探究滑动摩擦力大小与接触面积是否有关，可以比较 两次操作。
（3）实验改进：将木块叠放在木板上，用细线将木块与拉力传感器连接，如图乙所示。向右拉动木板，拉力传感器可显示细线拉力的大小。
①实验过程中， (填“需要”或“不需要”)匀速拉动木板。
②请在图乙中画出木块竖直方向上的受力情况 。
③小华认为拉力传感器的示数反映的是木板与桌面间的滑动摩擦力大小，你认为是否正确，并说明理由：
10．（2025·四会模拟）如图是某游乐园欢乐谷的双木质过山车—木翼双龙。请你回答下面的问题：
（1）过山车的小列车首先是依靠电动机将其推上长为 50m、高 30m的斜面顶端A点， 当小列车在顶端静止时，小列车的 (选填“动”“重力势”或“弹性势")能最大，越过顶点，此后小车靠 完成整个翻滚穿越过程：
（2）小列车从顶端向下运动过程中，在A、B、C、D四处中机械能最大的是 处：
（3）电动机通过斜面把小列车推上高处是利用了斜面能够 (选填“省力”“省功”或“省距离”)的特点：
（4）如果电动机输出 45kW 的功率，做功将重为 3x104N 的桑客和小列车匀速推上斜面顶需要32s， 那么此时斜面的机械效率为 %，小列车与斜面的摩擦力是 N(不考虑空气阻力)。
11．（2025·四会模拟）“曹冲称象”是家喻户晓的典故，兴趣小组受此启发，找来一个上端开口的空透明圆筒，底部用细线系一块质量适当的铁块，然后将其静止放置在水中，如甲图所示，此时圆筒浸入水中的深度为5cm，水面与圆筒A点相平。利用此装置标上刻度后放入水中，可以方便地测量出物体的质量。在圆筒内放上一个物体后，如乙图所示，圆筒浸入水中的深度为10cm水面与圆筒B点相平。已知圆筒底面积为10cm2，圆筒和铁块总重为0.6N， 装置始终处于漂浮状态，圆筒始终竖直。(g=10N/kg)则：
（1）图甲中圆筒和铁块受到的总浮力是 N，它们浸入水中的总体积是 m3：
（2）图乙中圆筒底部受到水的压强是 Pa， 受到水的压力为 N；
（3）为方便测量，圆筒A点应标上 kg刻度线：
（4）利用此装置测量时，圆筒B点的刻度线对应的质量应为 kg
12．（2025·东莞模拟）某小组进行“测量定值电阻R的阻值”实验。
（1）连接电路前，检查电流表指针位置如题图甲所示，此时需要进行的操作是 ；
（2）实验电路如题图乙所示，请把图乙的实物图补充完整，要求开关闭合时电流表示数最小 (导线不能交叉)：
（3）小组设计了实验数据记录表格如下表，表中①处应填写的内容是：① ；
实验次数 电压U/V 电流I/A 电阻R/Ω 1
1
2
3
（4）某次测量时，电压表的示数如题图丙所示为 V，电流表的示数为0.4A， 则本次测得R的阻值为 Ω
（5）在实验中，若电压表突然损坏，已知滑动变阻器的最大阻值为R， 电源电压恒定，小珠设计了如题图丁所示的电路图测出Rx的阻值。请将实验过程补充完整：
①闭合开关S， ，读出电流表示数Ⅰ1，则电源电压U=Ⅰ1Rx：
2 将变阻器的滑片移至最左端，读出电流表示数I2：
3 Rx的表达式： Rx = (用Ⅰ1、Ⅰ2和R表示)。
13．（2025·南山模拟）温差发电技术是绿色环保的发电技术，利用热电转换材料和两块金属板可制成简易的温差发电装置。如图所示，将发电装置的一块金属板放在室温下的冷水中，用火焰加热另一块金属板，观察到与热电转换材料连接的LED小灯珠发光。
（1）小明想利用此装置探究发电的电压与温度的关系，对此装置做了适当的改进：将LED小灯珠拆下，换成数字电压表接入电路；撤去蜡烛，将上端金属板A浸入热水中，用温度计每隔一段时间测量冷、热水的温度。测得数据如下：
热水温度t1/℃ 84.7 74.8 73.0 70.8 69.5 68.4
冷热水温差 t/℃ 64.1 54.2 52.4 50.2 48.9 47.8
电压U/V 5.39 5.27 4.57 4.25 4.16 3.90
1 改变热源的目的是 .
2 分析表格数据，当时室温是 ℃
3 要提高发电电压可采取的办法是 .
（2）我国科学家成功利用人体和环境的温差做出了温差电池。若该电池在1℃的温差下产生2x10-2V的电压，输出功率为1x10-6W，则输出电流为 A。
14．（2025·花都模拟）蹦极是一项极限运动。质量为的小吴参加蹦极，他从平台上点由静止开始下落，下降到点时弹性绳刚好自然伸直，到达点时速度最大，点是蹦极过程中的最低点，如图所示。（不变，且取）
（1）小吴在点受到的重力为 ；他在点时的重力 （选填“大于”“等于”或“小于”）其在点时的重力；
（2）他在点 （选填“”“”或“”）时的动能最大；
（3）他从点反弹后，能不能重新上升到点处？ ；
（4）若忽略空气阻力，他在点的机械能与在点的机械能是否相等？ 。
15．（2025·东莞模拟）阅读短文，回答问题。
某生态园在花棚里安装了自动喷雾和浇水系统，其简化后的电路图如题图甲所示。浇水系统的开关S2是电子时控开关，每天上午6：00~6：30、中午12：30~12：45、下午17：30~17：45会自动闭合，启动浇水系统对花卉进行浇淋。喷雾系统用于调节空气湿度，其控制电路中电源电压U=12V，R为装在探头上的湿敏电阻，其阻值随相对湿度φ（空气中含有水蒸气的百分比，单位为：%RH）变化的图像如图乙所示。当控制电路的电流达到0.04A时，继电器的衔铁被吸合；当控制电路中的电流减小到0.03A时，衔铁被释放。
（1）浇水系统的水泵参数如下表，则水泵一个月（按31天）耗电 kW h。
型号 XXX 材质 不锈钢
功率 1200W 颜色 银白色
电源 220V/50Hz 重量 85kg
（2）随着花棚内空气湿度增加，控制电路的电流会 （选填“变大”“变小”或“不变”），图甲中喷雾系统的C点应连接 （选填“A”或“B”）点。
（3）如果花棚的湿度小于50%时喷雾系统启动，则R0的阻值为 Ω；当花棚湿度到达 ，喷雾系统停止工作。当使用时间长以后，控制电路的电压U会降低，这时花棚所控制的最高湿度会 （选填“上升”“下降”或“不变”）。
16．（2025·东莞模拟）2025年4月11日0时47分，长征三号乙运载火箭在西昌卫星发射中心点火升空，将通信技术试验卫星十七号顺利送入预定轨道，发射任务取得圆满成功。
（1）发射火箭时，为了保护发射台的铁架不被火箭向下喷射的高温火焰所熔化，工作人员在台底建造了一个大水池（导流槽），当高温火焰喷到水中时，产生了迅速扩展的庞大的白色“气团”，这些白色“气团”是 （选填“水蒸气”或“小水珠”）；试验卫星十七号发射的时候，试验卫星十七号相对于火箭是 （选填“静止”或“运动”）的；
（2）如果试验卫星十七号在太空发射很强的超声波，在地球上 （选填“能”或“不能”）收到信号；
（3）火箭发射成功时，长征三号乙运载火箭的专家们流下了激动的泪水，对于他们来说，火箭发射时巨大的声响属于 （选填“噪声”或“乐音”）；
（4）火箭发射时，燃料燃烧释放的能量转化为火箭的 能。从能量转化的角度分析，这与四冲程汽油机的 冲程能量转化情况相似。
17．（2025·东莞模拟）【交通出行主题】自2025年3月7日起，广深城际列车运行图进一步优化调整，助推粤港澳大湾区形成更加紧密便利的“一小时交通生活圈”。根据所学知识，回答下列小题。
（1）广深城际优化后，东莞樟木头站至深圳站的某次列车运行里程为60千米，运行时间缩短至30分钟。该列车的平均速度最接近（ ）
A．30m/s B．60m/s C．60km/h D．160km/h
（2）当广深城际列车从樟木头站加速出站时，乘客的身体会向后倾。这一现象的主要原因是（ ）
A．乘客受到向后的推力
B．列车的惯性较大
C．乘客的惯性导致保持原有运动状态
D．列车座椅摩擦力减小
18．（2025·雷州模拟）港珠澳大桥的“海底隧道”由沉管（如图甲）和“最终接头”组成。施工时先将沉管安装好，沉管间留有十多米的空隙，最后再将“最终接头”安装在空隙处实现对接。只有我国自主研制的“大国重器”——“振华30”起重船能精准的完成对接任务，该船排水量（满载时排开水的质量）约2.6×108kg。图乙是起重船正在进行吊装作业，先将“最终接头”竖直吊至离水面一定高度，然后匀速下放，最后完全入水。（g取10N/kg）。
请你回答：
（1）若起重船将“最终接头”竖直拉高20m处，用时10s，则其速度是多少？
（2）“振华30”起重船，满载时受到海水的浮力为多大？
（3）“最终接头”在水下对接施工时，需要潜水员潜入海底配合才可以完成，为了潜水员的安全，潜水员必须穿戴特制的潜水服，请你从压强的角度解释其中的科学道理。
（4）当向密封沉管中灌水使其下沉到海底后，让其下半部分埋入海底的泥沙中，再将灌入其中的海水全部抽出，此时空心密封沉管不会再上浮，请你结合浮力的相关知识解释沉管下沉及不再上浮的原因。
19．（2025·雷州模拟）如题图所示， 甲、 乙、 丙三图中的装置完全相同， 燃料的质量都是 10g， 烧杯内的液体质量和初温也相同。
（1）比较不同液体的比热容，可以选择 两图；比较不同燃料的热值， 可以选择 两图；
（2）为了研究不同物质的吸热能力，利用其中两幅图进行实验， 根据记录数据作出了两种液体的温度随时间变化的图像，如图丁所示；
①由图可以看出， 在开始时 液体的温度升高得快， 液体的比热容较大；
② 如果已知b液体的比热容是 1.8×103J/（kg·℃），则 a液体的比热容是 J /（kg·℃）；
（3）水的比热容较大，人们往往利用它的这一特性为生活、 生产服务或解释一些自然现象，下列事例中与它的这一特性无关的是（____）
A．让流动的热水流过散热器取暖
B．汽车发动机用水作为冷却剂
C．沿海地区昼夜温差比内陆地区小
D．夏天在房间内洒水降温
20．（2025·东莞模拟）图甲是我国最大的半潜船“新光华”号，其排水量为10.2万吨(排水量是轮船装满货物时排开水的质量)，它的最大下潜吃水深度为30.5m(吃水深度是轮船在水中沉入水下部分的最深长度)，主甲板最深可潜入水下16m。它不仅能够运输海上钻井平台，还能够运输大型的战舰。
（1）“新光华”号从长江驶到东海时，其吃水深度 (填“变大” “变小”或“不变”)。“新光华”号可以通过水舱充水或排水来改变自身重力，当它所受重力 (填“大于” “等于”或“小于”)浮力时，开始下潜。
（2）“新光华”号满载时受到的浮力大小为 N，当它下潜到最大深度时，主甲板受到水的压强为 Pa。 g取10 N/ kg)
（3）小明设计了如图乙、丙所示的装置模拟半潜船的运动过程，其中M模拟半潜船，内部有水舱，可以通过阀门排水或充水，N模拟货物，则由图乙到图丙的过程，物体M要通过阀门 (填“排水”或“充水”)，M受到的浮力变 (填“大”或“小”)。
21．（2025·惠来模拟）随着科技发展，汽车的安全系数越来越高，装饰也越来越好看，软软的头枕既可以起到装饰作用，又能对人起到保护作用。
（1）安全带和头枕都能防止汽车发生事故时因惯性造成伤害，其中系安全带 （选填“能”或“不能”）减小人的惯性；头枕主要是防止以下哪种情况对人体造成伤害 （填字母）。
A．紧急刹车 B．前方碰撞 C．后方追尾 D．左右转弯
（2）若汽车在向北行驶时突然向东转弯，则坐在车内的人将向 倾斜。车辆紧急刹车时，车轮与地面之间的摩擦主要属于 摩擦。（选填：“静止”、“滑动”或“滚动”）
（3）汽车拉力赛时，高速行驶的汽车途经如图丙所示的“S”形弯道时，现场的观众们为了保证安全，应该站在 和 处。（均选填“A”、“B”、“C”或“D”）
22．（2025·天河模拟）图1养生壶有高火、文火和保温三个档位，图2是其内部简化电路图，R1、R2、R3为加热电阻，且R2=110Ω，高火档功率为1320W，转动铜片切换档位。
（1）当铜片转到 (选填“a”“b”或“c”)位置时，电路处于高火状态，此状态下，求通电 10s 消耗的电能 。
（2）铜片转到c时，接入电路的 R2两端的电压若为 22V，求R3两端的电压。
（3）铜片转到a时，求：①通过R2的电流 ②R1的电阻。
23．（2025·天河模拟）点光源S发出的光线a经平面镜反射，其反射光线b平行于凸透镜的主光轴，F为焦点。
（1）画出平面镜，用“”表示，以及S在平面镜中成的像S’.
（2）画出光线b经过凸透镜后的光线c；
（3）为了使S发出的经过光心0的光线d进入光纤内，应该水平向 移动凸透镜(选填“左”“右”)
24．（2025·中山模拟）2024年5月24日深圳举办第八届世界无人机大会，如图甲是一种自动拍摄火情的无人机。该无人机有4个旋翼，采用4个电动机分别带动旋翼转动，对下方空气施力从而获得升力起飞。该无人机具有一键起降和返航、空中悬停、高清拍摄、GPS定位等功能。在无风环境中，该无人机的升阻比为15~20，升阻比是空气对无人机的升力与阻力之比。升阻比越高，说明无人机的空气动力性能越好。
（1）无人机上载有高清摄像机，无人机的摄像头相当于 透镜，远处的物体通过摄像机拍摄时成 （选填序号）。
A．倒立放大的实像
B．倒立缩小的实像
C．正立缩小的实像
D．正立放大的虚像
（2）无人机沿水平方向飞行时，重力对无人机 （选填“有”或“没有”）做功：无人机向上匀速飞行时，其机械能 （选填“变大”、“变小”或“不变”）。
（3）无人机竖直向上飞行时，其所受阻力与飞行速度平方的关系如图乙。若无人机在1min内竖直向上匀速飞行180m，此时升阻比最大，则无人机受到的升力为 N。
（4）类似机械效率，无人机的转力效率。无人机在竖直向上飞行中，升阻比为15，转力效率为60%，其4个旋翼转动每秒打过的空气总体积为20，则此时无人机飞行时受到的阻力为 N（，）。
（2025·中山模拟）【传统文化】中国传统文化是各民族共同创造和传承的中华特有文化，感受中国优秀传统文化的魅力请完成下面小题。
25．诗文“一道残阳铺水中，半江瑟瑟半江红”对自然现象进行了生动的描述，其中“残阳铺水中”这是（ ）；
A．光的折射现象 B．光的直线传播
C．光的反射现象 D．光的色散现象
26．如图所示是《天工开物》中记载的古人炒蒸油料的场景，下列关于炒蒸油料的过程说法正确的是（ ）。
A．燃烧的木炭热值减小 B．炒蒸时油料的内能增大
C．通过做功来改变油料内能 D．水沸腾时温度不断升高
27．（2025·龙岗模拟）广东生产的无人驾驶电动垂直起降航空器首飞成功，彰显了我国科技在城市空中交通领域的领先地位。航空器可用于高空摄影、旅游观光等，如图所示，请完成问题。
（1）航空器通过旋转旋翼对空气施加向下的力，从而获得升力，这说明了力的作用是 的。航空器升空过程中，重力势能 （选填“增大”“减小”或“不变”）。航空器靠 （选填“超声波”或“电磁波”）与控制中心联系；
（2）航空器的摄像头相当于 透镜，远处的物体通过摄像头成倒立缩小的 （选填“实”或“虚”）像。在摄像头远离物体的过程中，像的大小将变 。
28．（2025·榕城模拟）我国自行设计的“蛟龙号”载人潜水器（如图）对印度洋进行深海探矿、海底高精度地形测量“蛟龙号”的外壳选择了钛合金板作主材，其主要技术参数如下表。蛟龙号挂有适当数量的压载铁，可通过改变压载铁的数量，来控制其下沉或上浮。并采用科学家们研发的具有世界先进水平的高速水声通信技术，即声呐通信。
体积/m3 50 最大速度/节 25
质量/kg 5.5×104 最大载荷（不包括乘员体重）/kg 220
最大下潜深度/m 7000 乘员人数（每人体重不超过80kg） 3
（1）“蛟龙号”的外壳选择钛合金板，这主要是因为这种材料具有较大 （选填：“密度”或“硬度”）。
（2）“蛟龙号”在水下下潜的过程中受到海水的压强 ，浮力 （填“变大”、“变小”或“不变”）。
（3）加速下沉的“蛟龙号”，若在经过某一密度均匀的海水区域时，迅速抛掉部分压载铁，使其所受浮力等于重力，不计水的阻力，则其将__________。
A．继续加速下沉 B．减速下沉
C．匀速下沉 D．立即静止
（4）“蛟龙号”采用“深潜器无动力下潜上浮技术”，它是靠改变压载铁的数量，实质上就是通过改变 来实现浮沉。当它处于1000m深工作区时，“蛟龙号”自身所受的浮力为 N，若按深潜器以最大的载荷和最多的乘载人员计算，则抛掉的压载铁重力不能小于 N才能保证深潜器上浮。（设海水的密度ρ水=1.03×103kg/m3）
29．（2025·榕城模拟）如图，是小宇设计的智能光伏供电系统。光敏电阻R的阻值跟光照有关，白天电磁铁磁性强，吸下衔铁，太阳能电池板、蓄电池与控制器所在电路工作。晚上电磁铁磁性弱，衔铁向上弹起，蓄电池给LED灯供电。相关设备技术参数与信息如表所示。
太阳能电池板 蓄电池 LED灯
光电转化效率15% 额定容量10，额定电压12V 额定电压12V，额定功率20W
（1）白天，太阳能电池板将太阳能转化为 能，再通过蓄电池转化为 能储存起来。
（2）如图所示，电磁铁上端的极性是 极。晚上电磁铁磁性弱，衔铁向上弹起，蓄电池给LED灯供电。说明光敏电阻R在晚上的阻值比的白天阻值 （选填“大”或“小”）。
（3）太阳光照射到此太阳能电池板的功率为250W，太阳光照射4h，电池板能输出电能 。
（4）充满电的蓄电池储存了电能 J，一次可供LED灯正常工作 h（蓄电池放电至余留20%自动停止电能输出）。
30．（2025·兴宁模拟）“芒种”前后是麦子成熟收割的时间，需要及时把麦子归仓。现在很多地方都用联合收割机收割麦子，某收割机的参数如表所示。（g取10 N/kg）
割幅/m 2.2/2.5
履带接地总面积/m2 3.6
喂入量/（kg·s- ） 3/4/4.5
功率/kW 60
发动机效率 40%
油箱容积/L 72
满油时整机质量/kg 2 880
（1）满油时收割机对水平地面的压强是 Pa；
（2）如图甲所示，收割机功率保持60kW不变，收割过程中减慢行驶速度，是为了 牵引力。收割一块地的麦子，耗时0.5h，该收割机做功 J，在此过程中消耗 kg柴油；（柴油的热值为，计算结果保留一位小数）
（3）“喂入量”是指收割机在单位时间内收获的作物量，它受很多因素的影响。某次收割时作业速度与喂入量之间的关系如图乙所示。当作业速度为4km/h时，喂入量是 kg/s，出现这一结果，除了受收割机的作业速度影响外，你认为作物的 也会对喂入量产生影响。
31．（2025九下·台山模拟）某品牌“智能恒温箱”有自动加热和保温的功能，其工作原理如题图甲所示，控制电路中的电源电压恒为6V，电磁铁线圈的电阻忽略不计，R是滑动变阻器，R1为感知温度的热敏电阻，其阻值随温度变化的规律如题图乙所示。工作电路中电源电压U恒为220V，R1、R2是阻值不变的加热电阻，a和b是静触点，c是动触点。当电磁铁线圈中的电流I≤10 mA时，保温电路接通；当电磁铁线圈中的电流I>10mA时，衔铁被吸下，加热电路接通，加热功率为880W。
（1）开关S1闭合后，电磁铁上端为 (选填“N”或“S”)极。
（2）智能恒温箱开始加热时金属板应与 (选填“a”或"b”)触点相连接。热敏电阻R1的阻值随温度的降低而 (选填“变大”或“变小”)。若要使恒温箱刚开始保温时的温度降低一些，则滑动变阻器R的滑片应该向 (选填“左”或“右”)移。
（3）当调节滑动变阻器R的阻值为150时，智能恒温箱刚开始保温时的温度为 ℃。
（4）加热电阻R1的阻值为 Ω
32．（2025九下·鹤山模拟） 自动驾驶汽车是一种通过电脑系统实现无人驾驶的智能汽车，正不断走进我们的生活。
（1）汽车在行驶过程中，以车为参照物，车上的人是 的，轮胎表面有凹凸不平的花纹，是为了 (选填"增大”或“减小")车轮与地面的摩擦力，防止打滑。
（2）自动驾驶车的摄像头是车的“眼睛”图，它的工作原理与 相同。(填“照相机"“投影仪”或“放大镜")，车顶的激光雷达可以接收北斗卫星的 (选填“超声波"、“次声波”或“电磁波")信号，对车辆实现 (选填“厘米”或“千米”)级的定位。
（3）挡风玻璃上有一种电加热除雾装置，它是由5.条阻值均为12Ω的电阻丝并联而成，简化的结构如图所示，该装置接在12V 的汽车电池上，加热除雾时电路中的总电流 是 A，加热功率是 W
33．（2025·天河模拟）小明设计了两组有电动机的实验
（1）①按照图1，在图2中用笔画线代替接线，连接实物，要求滑动变阻器的滑片向左移，其接入电路的电阻变小；
②闭合图1电路开关，调节滑动变阻器，发现电动机不转动。用电压表测得B、D和B、C间的电压一样（如图3），而A、B间电压为0，则可能是： （选填“A、B”“B、C”或“C、D”）间断路；
③图3读数为 ；
（2）①在图4中用笔画线完成电路的连接。使得：当室温高于30℃时，温控开关闭合，电磁继电器B、C触点接通（实现开关控制的功能），电动机工作且发光；
②若将电源1正负极接反而其它正常连接，是否影响电路工作？ （选填“是”“否”）。
34．（2025·天河模拟）图1养生壶有高火、文火和保温三个挡位，图2是其内部简化电路图，、、为加热电阻，且，高火挡功率为，转动铜片切换挡位。
（1）当铜片转到 （选填“a”“b”或“c”）位置时，电路处于高火状态，此状态下，求通电消耗的电能。
（2）铜片转到c时，接入电路的两端的电压若为，求两端的电压。
（3）铜片转到a时，求：①通过的电流②的电阻。
35．（2025·天河模拟）如图1所示，农用喷雾器的手动杆可看成以O为支点的杠杆，杠杆质量不计且静止。M点受到竖杆的力为不变时，手作用在N点的最小的力为。（的力臂为）
（1）①在图2中画出：力及对应的力臂；
②用上述字母写表达式 ；
③该杠杆为 （选填“省力”“费力”）杠杆；
（2）图3输液管里A点的液体流速小于喷头孔里B点的流速，则A点液体的压强 （选填“大于”“小于”）B点液体的压强。
36．（2025·天河模拟）点光源S发出的光线a经平面镜反射，其反射光线b平行于凸透镜的主光轴，F为焦点。
（1）画出平面镜，用“”表示，以及S在平面镜中成的像；
（2）画出光线b经过凸透镜后的光线c；
（3）为了使S发出的经过光心O的光线d进入光纤内，应该水平向 移动凸透镜（选填“左”“右”）。
答案解析部分
1．（1）电阻
（2）
（3）改变定值电阻两端电压
（4）定值电阻R断路
（5）
（6）导体中的电流与导体两端的电压成正比
（7）避免偶然性得到普遍规律
（8）3、8、12
（9）15
探究电流和电压关系时，
（1）【问题】除电压外，影响电流大小的因素还可能有电阻；
（2）【证据】根据电路要求，滑片P向B端移动时，电路中的电流变小，则电阻变大，故变阻器A接线柱连入电路中，电流表串联在电路中，如图：
（3）探究电流与电压关系时，滑动变阻器可以保护电路和改变定值电阻两端电压，通过多次测量，得出普遍性的规律；
（4）正确连接电路，闭合开关，移动滑片P时，电流表无示数，电路可能断路，电压表有示数，电压表与电源连通，则定值电阻R断路；
（5）根据第一组测量的数据，在图乙的坐标图上，标出对应的点，画出电流I与电压U的关系图像，如图：
（6）【解释】根据图像，电流与电压的图像，是过原点的直线，可得出结论：电阻一定时，导体中的电流与导体两端的电压成正比。
（7）【交流】根据一组数据得出的结论有偶然性，汇总多组数据，可避免偶然性，得到普遍规律。
（8）探究电流与电阻的关系时，要控制电压不变，根据表格3、8、12的三组数据，电压为1.8V，可探究电流与电阻的关系；
（9）根据表格数据，三次实验中，电流最小时，电路中电阻最大，根据串联电阻规律，变阻器连入电路的电阻为：；同理，，，两次数据是滑动变阻器的滑片恰好在某一端点，则变阻器的最大电阻是15Ω.。
（1）电流大小与电压、电阻有关；
（2）滑片P向B端移动时，电路中的电流变小可知电阻变大，确定变阻器A接线柱连入电路中电流表串联在电路中；
（3）探究电流与电压关系的实验中，为得出普遍性的规律，要多次测量；
（4）电路串联时，电流表无示数，电压表有示数，电压表与电源连通，则电压表测量的位置断路。
（5）根据第一组测量的数据，作坐标图像中描点法作图；
（6）电流与电压的关系为一过原点的直线，可以知电流和电压成正比。
（7）只有一组数据，得出的结论有偶然性，为得出普遍性的结论，汇总多个小组的数据；
（8）探究电流与电阻的关系，要控制电压不变，电阻改变；
（9）实验中，电流最小时，电路中电阻最大。根据串联电压规律，计算第1次实验变阻器连入电路的电阻，同理，计算2、3次实验变阻器连入电路的电阻，并判断电阻大小。
2．（1）没有
（2）
（3）5；求平均值减小误差
（4）a；小灯泡的阻值受温度的影响，随温度的升高而增大，不是一个定值
（5）
3．（1）升高
（2）低；大
（3）夏天
（4）大致相同
（5）大
(1)由以上信息可知：许多物体，在温度升高时体积增大，这种现象叫物体的热膨胀；
(2)由表格可以看出，金属的熔点越低，体膨胀系数就越大；比较表格数据可以看出，一般来讲，液体的体膨系数远比固体的体膨系数大；
(3)小明联想到水泥路面上被切割出一条条缝隙，结合探究热胀冷缩得到的信息，物质受热时，微粒间间隔变大，物质冷却时，微粒间间隔变小；明白了缝隙是防止水泥路面在夏天由于体积变大而损坏；
(4)现代建筑大多数采用钢筋混凝土的结构的主要原因之一就是因为钢筋和混凝土的体膨系数大致相同，可减小热胀冷缩带来的影响，坚固耐用；
(5)温度计的原理是液体的热胀冷缩，故制作精确温度计，要选择体膨系数较大的液体。
(1)根据题目中的信息可以得到：温度升高时，体积会增大；
(2)分析表中数据熔点和体膨胀系数的变化规律，就会得出金属的熔点变化和体膨系数及液体的体膨系数与固体的体膨系数的关系；
(3)物质的热胀冷缩是微粒间存在间隔的体现，一般地说，物质受热时，微粒间间隔变大，物质冷却时，分子间间隔变小；
(4)钢筋和混凝土的体膨系数大致相同；
(5)温度计的原理是液体的热胀冷缩。
4．（1）惯性
（2）平衡
（3）1000；降低
（4）方向；能量守恒
（1） 驾乘汽车时，驾驶员必须系上安全带，是为了防止紧急刹车 ，上半身由于惯性，带来的伤害；
（2）汽车匀速行驶，牵引力和阻力属于平衡力；
（3）根据热值公式计算燃烧汽油的能量，Q=mq=5kg× 4.6x107J/kg =2.3×108J， 热机效率为30%， 所以有用功W=2.3×108J×0.3=6.9×107J，根据W=Pt=Fvt可计算F=； 燃烧不充分时 导致额外功变多，所以效率降低；
（4） 能量的转移和转化是有 方向性，在能量转化或者转移过程，能量使守恒的。
1、惯性是物体的基本属性，只有物体重力有关，当物体速度发生变化时，由于惯性物体保持原来运动状态的属性，利用惯性的实例：运动员助跑起跳，乘车系安全带可以降低司机惯性带来的伤害，惯性不是力，不能用受到惯性、惯性力的作用进行表述；
2、力和运动：物体静止或者做匀速直线运动，物体受到平衡力的作用，所以推力等于摩擦力；
3、物质的热值为单位质量燃料完全燃烧释放的能量，是物质的基本属性；只与燃料的种类有关，与燃料的质量、燃烧程度等均无关。计算公式为Q=mq；
4、能量守恒：能量在转化或者转移过程中，能量不会消失也不会凭空产生，即遵循能量守恒。
5．（1）吸收；惯性
（2）内；不变
（3）5×1011
（4）2000
6．（1）B
（2）阻力；变小
（3）吸收
（4）9×1010J；5
（1）该艇采用的柴油机的采用压燃式点火，顶部有喷油嘴，如乙图中的B；
（2） 该艇船头的尖锐设计，是为了减小航行时的阻力；
该艇由内河航行到海洋，都处于漂浮状态，所受的浮力等于重力，根据F浮=ρ液gV排可知，当液体密度变大时，排开液体的体积变小，所以其吃水深度会变小；
（3）该艇受到敌方雷达照射时能够吸收更多的电磁波，敌方接收到的反射信号减弱，达到“隐身”效果；
（4）完全燃烧 2t柴油放出的热量为：
Q放=mq=2 x 103kg x 4.5×107J/kg = 9 x 1010J
柴油发动机效率为35% ，柴油机发动机输出的有用功为：
当D为0~10%时，行驶的路程为S1=4.65km；
当D为10%~60%时，柴油机发动机输出的有用功为：
，
由图乙可知，发动机输出功率为：
P2=3000KW=3×106W，
行驶时间为：
，
由图丙可知，行驶的速度为v2=28.8km/h，行驶的路程为：
；
当D为65%~95%时，柴油机发动机输出的有用功为：
，
由图乙可知，发动机输出功率为：
P4=1000KW=1×106W，
行驶时间为：
，
由图丙可知，行驶的速度为v2=10.8km/h，行驶的路程为：
；
因为在S3和S5两段距离内，D相同，柴油机发动机输出的有用功相同，发动机输出功率P相同，航行速度v也相同，由以上的推理可得，行驶的路程相同：
（1）汽油机的点火方式是点燃式，顶部有火花塞；柴油机的点火方式是压燃式，顶部有喷油嘴；
（2）流线型有助于减小阻力；根据阿基米德原理F浮=ρ液gV排可知，浮力不变，当液体密度变大时，排开液体的体积变小，分析吃水深度的变化；
（3）无人作战艇吸收电磁波，达到“隐身”效果；
（4）根据Q放=mq计算完全燃烧2t柴油放出的热量；
根据计算柴油发动机效率为35% ，柴油机发动机输出的有用功；当D为0~10%时，行驶的路程为S1；当D为10%~60%时，柴油机发动机输出的有用功为，由图乙可知，发动机输出功率P2=3000KW，根据计算行驶的时间t2，由图丙可知行驶的速度为v2=28.8km/h，利用求出行驶的路程S2；当D为65%~95%时，柴油机发动机输出的有用功为，由图乙可知，发动机输出功率为P4=1000KW，根据计算行驶时间t4，由图丙可知，行驶的速度为v2=10.8km/h，根据求出行驶的路程S4；因为在S3和S5两段距离内，D相同，柴油机发动机输出的有用功相同，发动机输出功率P相同，航行速度v也相同，所以行驶的路程相同。
7．（1）2；
（2）滑动变阻器断路；B；②⑤①③④
（3）通过导体的电流与电阻成反比
（1）根据表格所测数据可知，U=5Ω x 0.4A = 10Ω x 0.2A =20Ω x 0.1A = 2V，所以R两端电压控制在2V不变；
由图甲可知，电流从电源正极流出后，经电流表（小量程）、定值电阻R、滑动变阻器、开关后，回到电源的负极，再将电压表（小量程）并联到定值电阻R两端，如图所示：
（2）（a）闭合开关后，电流表无示数，说明电路故障可能是断路，电压表无示数，说明，电压表与电源两端无法形成通路，则故障是滑动变阻器断路；
（b）完成第一组实验，小金同学没有断开开关，就准备直接拆下5Ω的电阻，改接10Ω的电阻，滑动变阻器的阻值不变，根据串联分压的规律可知，定值电阻R两端的电压变大，可能会损坏电压表，故B正确，ACD错误。
故选B。
（c）从安全和规范角度考虑，应先断开开关，将滑动变阻器移到阻值最大的位置，即最左端，再将5Ω的电阻换成10Ω的电阻，闭合开关，将滑动变阻器的滑片移到适当位置，使电压表的示数等于2V，记录电流表示数，故正确的操作顺序是②⑤①③④；
（3）根据表中数据可知，电流与电压的乘积保持不变，可以得出结论：在导体两端电压一定时， 通过导体的电流与电阻成反比。
（1）由表格数据，根据U=IR求出定值电阻两端的电压；
根据电路图，定值电阻与滑动变阻器串联，电流表测电路中的电流，电压表测定值电阻两端的电压。
（2）（a）串联电路中，根据电流表无示数，可知电路故障为断路，根据电压表无示数，可知电压表与电源两极没有形成通过，即可知故障用电阻器；
（b）根据串联分析的规律进行分析；
（c）为保护电路，断开开关后应将滑动变阻器滑片移到阻值最大位置，更换电阻后，闭合开关，应调节滑动变阻器，使定值电阻两端电压保持不变，再记录电流表示数；
（3）在导体两端电压一定时， 通过导体的电流与电阻成反比。
8．（1）高；低
（2）低温挡时，只工作，据和得
（3）·
（4）；
（1）根据图中两个电阻并联，可以独立工作，结合，分析低温挡、高温挡、中温挡的特点；
（2）根据低温挡的功率，结合，计算电阻；
（3）根据W=UIt，计算消耗的电能，根据W=Pt，计算时间。
9．（1）接触面的粗糙程度
（2）3、4
（3）不需要；；不正确，木块处于静止状态，其所受拉力与滑动摩擦力为一对平衡力，因此拉力传感器的示数反映的是木板对木块滑动摩擦力的大小
探究滑动摩擦力大小的影响因素时，
（1）根据图1、2，压力相同，接触面的粗糙程度不同，图2中，接触面粗糙程度更大，弹簧测力计的示数更大，滑动摩擦力更大，可知，滑动摩擦力的大小与接触面的粗糙程度有关；
（2）探究滑动摩擦力与接触面积的关系时，应控制压力大小和接触面粗糙程度不变，只改变接触面积，选3、4两图，进行实验；
（3）①实验中，向右拉动木板时，木块对木板的压力不变，接触面的粗糙程度不变，滑动摩擦力不变，故不需要匀速拉动木板；
②在竖直方向上，木块受到竖直向下的重力和竖直向上的支持力，大小相等，方向相反，作用点在重心，如图
；
③木块处于静止状态，受到平衡力，细线对木块的拉力等于木块受到的滑动摩擦力，故拉力传感器的示数反映的是木块与木板间的滑动摩擦力大小，故小明的想法不正确。
（1）探究摩擦力与接触面的粗糙程度的关系，保持压力大小相同，接触面的粗糙程度不同；
（2）探究滑动摩擦力与接触面积的关系时，控制压力和接触面粗糙程度不变，只改变接触面积；
（3）木块相对水平桌面处于静止状态，根据二力平衡条件分析；静止的物体受到平衡力，竖直方向上重力和支持力是平衡力，力的大小相等，方向相反，在同一直线上；拉力传感器的示数反映的是木板与木块间的滑动摩擦力大小。
10．（1）重力势；惯性
（2）A
（3）省力
（4）62.5；1.08×104
解：（1）当小列车在顶端静止时，小列车的高度最高，速度最小，重力势能最大，动能最小；
由于小列车具有惯性，越过顶点，小车靠惯性完成整个翻滚穿越过程；
（2）小列车与轨道间有摩擦力，小列车从顶端向下运动过程中，小列车克服摩擦做功，部分机械能转化为内能，机械能逐渐减少，所以A点的机械能最大；
（3）使用斜面能够省力，但是费距离，小列车被推上高处利用了斜面能省力的特点，使用任何机械都不能省功。
（4）克服乘客和小列车重力做的功是有用功，则有用功：W有=Gh=3×104N×30m=9×105J，
电动机输出的总功：W总=Pt=45×103W×32s=1.44×106J，
所以斜面的机械效率：；
额外功：W额=W总-W有用=1.44×106J-9×105J=5.4×105J，
小列车与斜面的摩擦力：。
故答案为：（1）重力势；惯性；（2）A；（3）省力；（4）62.5；1.08×104。
（1）质量一定时，物体的高度越高，重力势能越大，速度越大，动能越大；物体由于具有惯性，会保持原来的运动状态不变；
（2）小列车与轨道间有摩擦力，小列车从顶端向下运动过程中，小列车克服摩擦做功，部分机械能转化为内能，机械能逐渐减少；
（3）使用斜面能够省力、费距离，使用任何机械都不能省功；
（4）根据W=Gh求克服乘客和小列车重力做的有用功，根据W=Pt求电动机输出的总功；根据求斜面的机械效率；根据W额=W总-W有求克服小列车与斜面摩擦力的额外功，根据W=fs求小列车与斜面的摩擦力。
11．（1）0.6；6×10-5
（2）1000；1
（3）0
（4）0.05
解：（1）图1中圆筒和铁块处于漂浮状态，受到的总浮力等于总重力，即F浮=G=0.6N；
它们浸入水中的总体积：；
（2）图2中圆筒底部受到水的压强是：p=ρ水gh=1.0×103kg/m3×10N/kg×10×10-2m=1000Pa，
受到水的压力为：F=pS=1000Pa×10×10-4m2=1N；
（3）此时圆筒中没有物体，为方便测量，圆筒A点应标上0kg刻度线；
（4）图2中圆筒受到的浮力：ΔF浮圆筒=ρ水gΔV排圆筒=1.0×103kg/m3×10N/kg×10×（10-5）×10-6m3=0.5N，
利用此装置测量时，圆筒B点的刻度线对应的质量应为。
故答案为：（1）0.6；6×10-5；（2）1000；1；（3）0；（4）0.05。
（1）图1中圆筒和铁块处于漂浮状态，受到的总浮力等于总重力；
根据计算它们浸入水中的总条件；
（2）根据p=ρ水gh计算图2中圆筒底部受到水的压强，根据F=pS计算受到水的压力；
（3）此时圆筒中没有物体，为方便测量，圆筒A点应标上0kg刻度线；
（4）根据F浮圆筒=ρ水gV排圆筒计算图2中圆筒受到的浮力的变化量，进一步计算利用此装置测量时圆筒B点的刻度线对应的质量。
12．（1）调零
（2）
（3）R平/Ω
（4）2.4；6
（5）将变阻器的滑片移至最右端；
解：（1）在实验前检查实验器材时，发现电流表指针位置如图甲所示，电流表指针偏向了零刻度线左侧，说明电流表使用前没有调零，需要进行的操作是对电流表进行调零。
（2）滑动变阻器一上一下串联接入电路中，开关闭合时电流表示数最小，变阻器连入电路的电阻最大，连接变阻器的右下方的接线柱，如图所示：
（3）为减小误差，应多次测量取平均值，①处应填写的内容为电阻的平均值R平/Ω。
（4）由图丙可知，电压表的量程是0～3V，分度值是0.1V，电压表的示数是2.4V，R的阻值为。
（5）①[6]闭合开关S，将滑片移至最右端，只有Rx的简单电路，读出电流表示数I1，则电源电压U=I1Rx。
③[7]在步骤②中，电阻Rx与滑动变阻器最大阻值串联，读出电流表示数I2，电源电压U=I2（R+Rx），
因电源电压不变，则I1Rx=I2（R+Rx），
解得
。
故答案为：（1）调零；（2） ；（3）R平/Ω；（4）2.4；6；（5）将变阻器的滑片移至最右端；。
（1）使用前电流表指针偏向了零刻度线左侧，说明电流表使用前没有调零；
（2）开关闭合时电流表示数最小，变阻器连入电路的电阻最大，连接变阻器的右下方的接线柱；
（3）为了减小误差，应多次测量取平均值；
（4）结合电压表的量程、分度值读数，利用欧姆定律求得R的阻值；
（4）根据电源电压不变列等式写出Rx的表达式。
13．（1）便于用温度计测量温度；20.6；提高热水的温度
（2）5×10-5
（1）①探究发电的电压与温度的关系，需要记录不同温度差下的电压表示数，若用蜡烛加热金属板，其温度无法知道，且温度不易控制，从而无法得到温度差，故撤去蜡烛，将上端金属板A浸入热水中，用温度计每隔一段时间测量冷、热水的温度，从而得到温度差：
②分析表格数据，当冷热水温度差越大时，发电的电压越高，要提高发电电压，可以增大温度差，即提高热水的温度或者降低室温；
（2）输出电流为：；
（1）①探究发电的电压与温度的关系，需要测量温度，分析表格数据可知，温度差的不同，电压不同由此分析得结论：
（2）根据P=UI，计算电流大小。
14．（1）500N；等于
（2）B
（3）不能
（4）不相等
（1）根据重力公式G=mg计算质量为的小吴在点受到的重力；质量不变，g值不变，根据重力公式G=mg可知，小吴在点时的重力等于在点时的重力。
（2）小吴到达点时速度最大，他在B点时的动能最大。
（3）小吴从点由静止开始下落，A点后弹性绳发生形变，小吴的机械能转化为弹性势能，存在空气阻力，小吴从点反弹后，克服重力做功，同时部分机械能转化为其他形式的能，机械能进一步减小，所以他从点反弹后，不能重新上升到点处。
（4）小吴从点由静止开始下落，机械能一部分转化为弹性绳的弹性势能，所以的机械能与在点的机械能也不相等。
重力：由于地球的吸引而使物体受到的力，大小为自身重力、方向竖直向下，作用点位于物体重心。
机械能：机械能为动能和重力势能之和，当质量不变时，动能和速度成正比，速度不变时，动能和质量成正比；当质量不变时，重力势能和高度成正比，高度不变时，重力势能和质量成正比。
（1）[1]质量为的小吴在点受到的重力
[2]质量不变，同一地点，g值不变，根据G=mg可知，小吴在点时的重力等于在点时的重力。
（2）动能跟质量、速度有关，质量不变，速度越大，动能越大，小吴到达点时速度最大，则他在B点时的动能最大。
（3）小吴从点由静止开始下落，A点后弹性绳发生形变，小吴的机械能一部分转化为弹性绳的弹性势能，小吴的机械能减小，由于存在空气阻力，小吴从点反弹后，需要克服重力做功，部分机械能转化为其他形式的能，机械能进一步减小，所以他从点反弹后，不能重新上升到点处。
（4）小吴从点由静止开始下落，A点后弹性绳发生形变，小吴的机械能一部分转化为弹性绳的弹性势能，所以即使忽略空气阻力，他在点的机械能与在点的机械能也不相等。
15．（1）37.2
（2）变大；A
（3）250；70%RH；上升
（1）每天工作时间：t1=6：30-6：00=30min=0.5h，t2=12：45-12：30=15min=0.25h，t3=17：45-17：30=15min=0.25h，总时间为t=t1+t2+t3=1h，工作一天，消耗的电能：W=Pt=1.2kW×1h=1.2kW h，一个月消耗电能：W总=1.2kW h×31=37.2kW h；
（2）控制电路中，湿敏电阻R与定值电阻R0串联，随着花棚内空气湿度增加，湿敏电阻R的阻值变小，控制电路的总电阻变小，电源电压不变，控制电路的电流会变大。
当控制电路的电流达到0.04A时，继电器的衔铁被吸合，此时电路电阻较小，湿敏电阻的阻值较小，空气湿度较大；当控制电路中的电流减小到0.03A时，衔铁被释放，此时电路电阻较大，湿敏电阻的阻值较大，空气湿度较小，则衔铁被吸合时，喷雾系统断开；衔铁被释放时，喷雾系统工作，故图甲中喷雾系统的C点应连接A点。
（3）花棚的湿度小于50%时，喷雾系统启动，当花棚的湿度为50%时，R的阻值为150Ω，此时电路的电流为0.03A，由欧姆定律得，此时电路电阻为：；
由串联电路电阻特点得，R0的阻值为：；
当控制电路的电流达到0.04A时，喷雾系统停止工作，计算电路电阻为：
由串联电路电阻特点，此时R的阻值为：，花棚湿度到达70%RH。
当使用时间长以后，控制电路的电压U会降低，喷雾系统停止工作时电路电流不变，由欧姆定律得，此时控制电路的电阻变小，定值电阻R0阻值不变，由串联电路电阻特点得，此时湿敏电阻的阻值变小，则这时花棚所控制的最高湿度会上升。
（1）根据工作时段，计算时间，利用W=Pt，计算水泵工作消耗的电能；
（2）结合图乙，根据湿度判断湿敏电阻R的阻值变化；控制电路中电阻变小，则电流的大，电磁铁磁性增强，吸引衔铁，图甲中，判断衔铁连接的触点；
（3）根据图乙，当湿度为50%时，判断湿敏电阻的阻值，根据喷雾系统启动时的电流，根据 ，计算总电阻，根据串联电路的电阻特点求出R的阻值；同理，根据喷雾系统停止工作时的电流，计算总电阻和湿敏电阻的阻值，根据图乙，判断花棚湿度；当控制电路中的电流一定时，总电压减小，可知控制电路的总电阻变小，湿敏电阻的阻值变小，根据图乙判断最高湿度的变化。
（1）每天上午6：00~6：30、中午12：30~12：45、下午17：30~17：45会自动闭合，则浇水系统的水泵一天工作的时间为
由得，水泵一个月（按31天）耗电
（2）[1]控制电路中，湿敏电阻R与定值电阻R0串联，随着花棚内空气湿度增加，湿敏电阻R的阻值变小，控制电路的总电阻变小，电源电压不变，由欧姆定律得，控制电路的电流会变大。
[2]当控制电路的电流达到0.04A时，继电器的衔铁被吸合，此时电路电阻较小，湿敏电阻的阻值较小，空气湿度较大；当控制电路中的电流减小到0.03A时，衔铁被释放，此时电路电阻较大，湿敏电阻的阻值较大，空气湿度较小，则衔铁被吸合时，喷雾系统断开；衔铁被释放时，喷雾系统工作，故图甲中喷雾系统的C点应连接A点。
（3）[1]如果花棚的湿度小于50%时喷雾系统启动，当花棚的湿度为50%时，R的阻值为150Ω，此时电路的电流为0.03A，由欧姆定律得，此时电路电阻为
由串联电路电阻特点得，R0的阻值为
[2]当控制电路的电流达到0.04A时，喷雾系统停止工作，由欧姆定律得，此时电路电阻为
由串联电路电阻特点得，此时R的阻值为
此时花棚湿度到达70%RH。
[3]当使用时间长以后，控制电路的电压U会降低，喷雾系统停止工作时电路电流不变，由欧姆定律得，此时控制电路的电阻变小，定值电阻R0阻值不变，由串联电路电阻特点得，此时湿敏电阻的阻值变小，则这时花棚所控制的最高湿度会上升。
16．（1）小水珠；静止
（2）不能
（3）乐音
（4）机械；做功
（1）当高温火焰喷到水中时，水迅速汽化成大量高温水蒸气，然后水蒸气在水面上方液化形式小水珠，产生了迅速扩展的庞大的白色气团；
试验卫星十七号发射的时候，试验卫星十七号相对于火箭位置不变，是静止的。
（2）声音的传播需要介质，真空不能传声，所以如果试验卫星十七号在太空发射很强的超声波，在地球上不能收到信号。
（3）火箭发射时巨大的声响对于专家来说使他们激动、愉悦，属于乐音。
（4）火箭发射时，燃料燃烧时化学能转化为内能，利用内能做功转化为火箭的机械能；
四冲程汽油机的做功冲程也是把内能转化为机械能，与四冲程汽油机的做功冲程能量转化情况相似。
（1）水蒸气液化形成小水滴，是液化现象，白气是液化形成的；相对于参照物，没有位置变化，是静止的；
（2）声音的传播需要介质，真空不能传声；
（3）给人带来干扰的声音是噪声，让人心情舒畅的声音，是乐音；
（4）燃料燃烧，化学能转化为内能；内能对外做功，内能转化为机械能；汽油机的做功冲程将内能转化为机械能。
（1）[1][2]当高温火焰喷到水中时，水迅速汽化成大量高温水蒸气，然后水蒸气在水面上方液化形式小水珠，产生了迅速扩展的庞大的白色“气团”；试验卫星十七号发射的时候，试验卫星十七号相对于火箭位置不变，是静止的。
（2）声音的传播需要介质，真空不能传声，所以如果试验卫星十七号在太空发射很强的超声波，在地球上不能收到信号。
（3）火箭发射时巨大的声响对于专家来说使他们激动、愉悦，属于乐音。
（4）[1][2]火箭发射时，燃料燃烧时化学能转化为内能，利用内能做功转化为火箭的机械能；四冲程汽油机的做功冲程也是把内能转化为机械能，所以这与四冲程汽油机的做功冲程能量转化情况相似。
17．（1）A
（2）C
（1）根据列车的的里程和时间，计算平均速度接近：
接近30m/s，故A符合题意，BCD不符合题意。
故选A。
（2）列车加速出站时，乘客身体具有惯性，继续保持原来的运动状态，会向后倾；故ABD不符合题意，C符合题意；
故选C。
（1）根据列车的路程和时间，利用 ，计算速度，判断合理的速度；
（2）列车加速行驶，乘客具有惯性，继续保持原来的运动状态，向后仰。
18．（1）速度为
答：起重船速度是；
（2）起重船满载时所受浮力为
答：“振华30”起重船，满载时受到海水的浮力为；
（3）处于液体内部的物体的所有表面都要受到液体的压强，压强大小与深度有关，越深处压强越大，深水潜水员在潜水时要受到比在水面上大许多倍的压强，如果不穿坚固耐压的潜水服，潜水员是承受不了那么大压强，所以必须穿上高强度耐压特制的潜水服才行；
（4）沉管下沉是因为灌水后，总重力大于沉管受到的浮力；沉管下半部分埋入海底的泥沙中，下表面不受海水的压力，根据浮力的产生原因，沉管不再受海水的浮力，此时空心密封沉管不会再上浮。
19．（1）甲、丙；甲、乙
（2）a；b；0.9×103
（3）D
（1）为比较不同液体的比热容，需要燃烧相同的燃料(确保相同时间放出的热量相同)，加热相同的时间，比较质量和初温相同的液体升高的温度，故可以选择甲、丙两图。
为了比较不同燃料的热值大小，要用不同的燃料，加热质量相同的同种液体，故可以选择甲、乙两图。
（2）①由图丁可以看出，在开始加热相同时间时（吸热相同），a液体的温度升高得快，因两液体质量相同，根据 可知，b液体的比热容较大。
②由图可知，加热10分钟，a液体升高的温度为80℃-20℃=60℃
b液体升高的温度为50℃-20℃=30℃
根据 变形，得
可知，在质量和吸热相同的情况下，升高的温度与比热容成反比，如果已知b液体的比热容是 ， 则 a液体的比热容是
（3）A．因水的比热容大，根据 ，质量相同的水和其它液体降低相同的温度，水放热多，故让流动的热水流过散热器取暖，A不符合题意；
B．因水的比热容大，根据 ，质量相同的水和其它液体升高相同的温度，水吸热多，故汽车发动机用水作为冷却剂，B不符合题意；
C．沿海地区多水，内陆地区多砂石，因水的比热容大，根据
在同样吸热或放热的情况下，沿海地区昼夜温差比内陆地区小，C不符合题意；
D．蒸发吸热有致冷作用，故夏天在房间内洒水降温，D符合题意。
故答案为：D。
（1）比较比热容大小的方法：
1、取相同质量的两种物质，吸收相同的热量，比较温度的变化量；
2、取相同质量的两种物质，升高相同的温度，比较吸收的热量；
比较热值大小是利用燃烧相同质量的不同燃料给质量相同的同种液体加热，比较液体升温的多少。
（2）①升高相同的温度，我们可以在纵轴上取一相同的温度，做横轴的平行线，看谁的加热时间长，谁的比热容就大，加热时间越短，吸热能力越弱；
②根据Q吸=cmΔt可知在质量和升高温度相同时，吸收的热量和比热容成正比，据此求出a的比热容。
（3）相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多。
20．（1）变小；大于
（2）；
（3）排水；小
(1)“新光华”号从长江驶到东海时，始终处于漂浮状态，F浮=G保持不变，根据阿基米德原理可知，“新光华”号排开水的体积，液体密度变大，排开水的体积变小，“新光华”号将上浮一些，其吃水深度变小；
“新光华”号可以通过水舱充水或排水来改变自身重力，根据物体的浮沉条件可知，当它所受重力大于浮力时，开始下潜；
(2)新光华号满载时受到的浮力：
F浮=G排=m排g =10.2×104×103kg×10N/kg=1.02×109N
当它下潜到最大深度时，主甲板受到水的压强：
P=ρ水gh=1.0×103kg/m3×10N/kg×16m=1.6×105Pa；
(3)由图可知，模拟半潜船由图乙到图丙是上升的过程，根据物体的浮沉条件可知，物体M要通过阀门排水，当重力小于浮力时上升；
由于模拟半潜船排开水的体积减小，根据阿基米德原理可知，M受到的浮力减小。
(1)“新光华”漂浮时，浮力等于重力F浮=G且保持不变，根据阿基米德原理可知，液体密度变大，“新光华”号排开水的体积变小，“新光华”号将上浮一些，其吃水深度变小；
“新光华”号可以通过水舱充水或排水来改变自身重力，当它所受重力大于浮力时，开始下潜；
(2)根据F浮=G排=m排g 计算新光华号满载时受到的浮力；
根据P=ρ水gh计算当“新光华”号下潜到最大深度时，主甲板受到水的压强；
(3)由图可知，模拟半潜船由图乙到图丙是上升的过程，根据物体的浮沉条件可知，物体M要通过阀门排水，当重力小于浮力时上升；由于模拟半潜船排开水的体积减小，根据阿基米德原理可知，M受到的浮力减小。
21．（1）不能；C
（2）西；滑动
（3）B；C
（1）惯性和物体质量有关，所以 系安全带 不能减小惯性，头枕是用来防止，车突然加速（或者后方追尾），颈部由于惯性，向后运动对人体造成伤害。C正确，ABD错误。
（2） 若汽车在向北行驶时突然向东转弯 ，人由于惯性继续向北运动，相对车向西倾斜， 车辆紧急刹车时，车轮与地面之间的摩擦主要属于滑动摩擦。
（3）车前进时，由于惯性会向AD处运动，所以为安全，人站在BC处。
惯性是物体的基本属性，只有物体重力有关，当物体速度发生变化时，由于惯性物体保持原来运动状态的属性，利用惯性的实例：运动员助跑起跳，乘车系安全带可以降低司机惯性带来的伤害，惯性不是力，不能用受到惯性、惯性力的作用进行表述。
22．（1）a；(1)由图2可知，当铜片转到a时，R1、R2并联，根据并联电路特点可知，此时电路的总电阻最小，由可知，电路的总功率最大，养生壶处于高火挡；当铜片转到c时，R2、R3串联，根据串联电路特点可知，此时电路的总电阻最大，总功率最小，养生壶处于保温挡；当铜片转到b时，只有R2工作，养生壶处于文火挡；电路处于高火状态下通电10s消耗的电能：W =P高t =1320W ×10s=13200J；答：电路处于高火状态，通电10s消耗的电能为13200J。
（2）铜片转到c时，等效电路如下图，两端的电压：
答：R3两端的电压为198V。
（3）铜片转到a时，R1、R2并联，养生壶处于高火挡，等效电路如下图，通过的电流：
由得，干路总电流：
通过的电流：
的电阻：
答： ①通过R2的电流为2A；②R1的电阻为55Ω。
(1)由图2可知，当铜片转到a时，R1、R2并联，当铜片转到b时，只有R2工作，当铜片转到c时，R2、R3串联，根据串并联电路特点和可知养生壶高火、文火和保温挡的电路连接；根据W=Pt求出电路处于高火状态下通电10s消耗的电能；
(2)根据串联电路的电压特点求出R3两端的电压；
(3)①根据欧姆定律求出铜片转到a时，通过R2的电流；
②根据求出通过的电流，利用求出干路电流，根据并联电流电流规律求出通过R1的电流，根据可求出R1的阻值。
23．（1）
（2）
（3）右
(1)反射角等于入射角，作入射光线a和反射光线b夹角的平分线即为法线，镜面与法线垂直，据此画出平面镜，平面镜成的像与物关于平面镜对称，作光源S关于平面镜的对称点即为像S'，作图如下：
(2)平行于凸透镜的主光轴的光线穿过凸透镜后过焦点，据此画出光线b经过凸透镜后的光线c如下：
(3)经过透镜光心O的光线传播方向不变，所以为了使S发出的经过光心O的光线d进入光纤内，应该水平向右移动凸透镜。
(1)反射现象中，反射角等于入射角，由此作出法线，法线垂直平面镜，由此再作出平面镜即可。作出S关于平面镜的对称点即为S在平面镜中成的像S'；
(2)平行于主光轴的光线经凸透镜折射后将过焦点；
(3)根据过光心的光线传播方向不改变分析。
24．（1）凸；B
（2）没有；变大
（3）117
（4）10.4
25．C
26．B
27．相互；增大；电磁波；凸；实；小
（1）航空器的旋翼对空气施加向下的力，空气对航空器产生向上的反作用力，从而获得向上的升力，则力的作用是相互的。航空器升空时，质量不变，高度增加，重力势能增大。
电磁波的传播不需要介质，航空器靠电磁波与控制中心联系。
（2）摄像头和照相机的镜头一样，相当于凸透镜，摄像头成像时，物距大于二倍焦距，远处的物体通过摄像头成倒立、缩小的实像。
根据凸透镜成实像的规律，物远像近像变小，摄像头远离物体时，像将变小。
（1）物体间力的作用是相互的，重力势能和物体的质量、高度有关；航天器利用电磁波传递信息；
（2）摄像头的镜头是凸透镜，物体在二倍焦距外，成倒立缩小的实像；物距变大时，像距变小像变小。
28．（1）硬度
（2）变大；不变
（3）C
（4）自身重力；5.15×105；3.96×104
29．（1）电；化学
（2）S；大
（3）0.15
（4）；4.8
30．（1）解：满油时收割机对水平地面的压力为
则满油时收割机对水平地面的压强。
（2）增大；收割机做功；柴油完全燃烧放出的热量为，则柴油质量为
（3）2.4；籽粒含水率
（1）满油时收割机对水平地面的压力等于重力，即，根据压强公式计算满油时收割机对水平地面的压强。
（2）根据功率公式计算可知收割机功率保持60kW不变，收割过程中减慢行驶速度，可以增大牵引力。根据做功公式计算收割机做功
结合热机功率计算柴油完全燃烧放出的热量为，根据热值公式计算柴油质量为。
（3）由图乙可知，当作业速度为4km/h时，喂入量是2.4kg/s。在喂入量不超过3.6kg/s内，作业速度和喂入量成正比关系，作物的品种、籽粒含水率等会对喂入量产生影响。
1、压强的计算公式：F=Ps，增加压强的方式有增加压力、减小受力面积、减小压强的方式有减小压力，增加受力面积；
2、功率的计算：公式为P=Fv，W=Pt；
3、物质的热值为单位质量燃料完全燃烧释放的能量，是物质的基本属性；只与燃料的种类有关，与燃料的质量、燃烧程度等均无关。公式为Q=mq。
4、效率的计算：公式为。
（1）满油时收割机对水平地面的压力为
则满油时收割机对水平地面的压强
（2）[1]根据，收割机功率保持60kW不变，收割过程中减慢行驶速度，是为了增大牵引力。
[2]收割机做功
[3]柴油完全燃烧放出的热量为
则柴油质量为
（3）[1]由图乙可知，当作业速度为4km/h时，喂入量是2.4kg/s。
[2]由图乙可知，在喂入量不超过3.6kg/s内，作业速度随喂入量变化而变化，且成正比关系，当作业速度一定时，作物的品种、籽粒含水率等会对喂入量产生影响。
31．（1）S
（2）b；变小；右
（3）70
（4）55
（1）根据安培定则可知开关S1闭合后，电磁铁上端为S极；
（2）由甲图可知，电磁铁的衔铁被吸下，继电器金属板和触点b接通时，电路为R1的基本电路；继电器金属板和触点a接通时，R1与R2串联；因串联电路中的总电阻等于各部分电阻之和，所以继电器金属板和触点b接通时，为R1的基本电路，电路处于加热状态；继电器上方触点和触点a接通时，R1与R2串联，电路处于保温状态；由乙图可知，当温度降低时，热敏电阻Rt的阻值变小，即热敏电阻Rt的阻值随温度的降低而变小；由乙图可知，开始保温的温度越低，热敏电阻的阻值越小，由
和串联电路电阻特点可知
因此使热水器刚开始保温时的温度降低一些，则应增大变阻器接入电路的阻值，即滑动变阻器R的滑片应该向右移。
（3）已知当电磁铁线圈中的电流
时，保温电路接通；则
时，由
可得，电路的总电阻为
根据电路图甲可知，控制电路为滑动变阻器R、Rt的串联电路，当调节滑动变阻器R为150Ω时，根据串联电路电阻的规律知，Rt的电阻为
由图乙可知，当
时，温度为70℃。
（4）由
可得电阻丝R1的阻值为
（1）根据安培定则分析；
（2）由甲图可知，电磁铁的衔铁被吸下，继电器的金属板和触点b接通时，电路为R1的基本电路；继电器的金属板和触点a接通时，R1与R2串联；根据串联电路特点和P=可知电路的工作状态；分析图象可知热敏电阻Rt的阻值随温度的变化而变化情况；根据图乙可知，开始保温的温度越低，热敏电阻的阻值越小，根据欧姆定律的应用和串联电路电阻特点可知变阻器接入电路的阻值变化；
（3）根据电路图甲可知，控制电路为滑动变阻器R、Rt的串联电路，根据题意可知，当电路电流为10mA时，刚开始保温，根据欧姆定律的应用求出此时电路的总电阻，然后根据串联电路电阻特点求出Rt的阻值，再根据图乙读出此时恒温箱刚开始保温时的温度；
（4）根据P=即求出R1的阻值。
32．（1）静止；增大
（2）照相机；电磁波；厘米
（3）5；60
（1）汽车在行驶过程中， 车上的人与车之间没有发生位置变化，所以以车为参照物，车上的人是静止的；
轮胎表面有凹凸不平的花纹，是为了增大车轮与地面的摩擦力，防止打滑。
（2）自动驾驶车的摄像头是车的“眼睛”，此时物体放在二倍焦距以外，成倒立、缩小的实像，它的工作原理与照相机相同。
电磁波可以在真空中传播，车顶的激光雷达可以接收北斗卫星的电磁波信号，对车辆实现厘米级的定位。
（3） 加热除雾时，电路中的总电阻为：
电路中的总电流为：
加热功率为：
P=UI=12V x 5A=60W
（1）研究物体运动状态时，要选择合适的参照物，若物体和参照物之间位置发生变化，则物体是运动的，若物体和参照物之间位置没有发生变化，则物体是静止的；
增大摩擦力的方法：在压力一定时，通过增大接触面的粗糙程度来增大摩擦力；在接触面粗糙程度一定时，通过增大压力来增大摩擦力；变滚动摩擦为滑动摩擦。
（2）u>2f，成倒立、缩小的实像，f电磁波可以在真空中传播。
(3)根据并联电路电阻的特点求出电路中的总电阻，根据欧姆定律求出电路中的总电流，根据P=UI求出加热功率。
33．（1）；B、C；9V
（2）；否
34．（1）a；13200J
（2）198V
（3）2A；55Ω
35．（1）；；省力
（2）大于
36．（1）
（2）
（3）右
专题18 综合题
一、综合题
1．（2025·深圳模拟）图甲是“探究电流与电压关系”的实验电路，电源输出电压恒为3V，三个学习小组分别用5Ω、10Ω、15Ω的定值电阻和规格相同的滑动变阻器进行探究，并记录了如下实验过程：
（1）【问题】电压是产生电流的原因，电流与电压有怎样的定量关系呢
除电压外，影响电流大小的因素还可能有 。
（2）【证据】
请用笔画线代替缺少的2根导线，将图甲的电路连接完整(要求：导线不能交叉，滑片P向B端移动时，电路中的电流变小)。 。
（3）实验中，滑动变阻器的主要作用是保护电路和 。
（4）正确连接电路，闭合开关，移动滑片P， 某小组发现此时电流表无示数，电压表有示数，可能的故障是 。
（5）排除故障后继续实验，老师将各小组测得数据汇总如表所示。请根据第一组测量的数据在图乙的坐标图上画出电流I与电压U的关系图像。 。
组别 第一组(R1=5Ω) 第二组(R2=10Ω) 第三组(R3=15Ω)
实验次数 1 2 3 4 5 6 7 8 9 10 11 12 13 14
U/V 0.8 1.2 1.8 2.0 1.2 2.8 1.2 1.8 2.2 2.6 1.5 1.8 2.1 2.4
I/A 0.16 0.24 0.36 0.4 0.48 0.56 0.12 0.18 0.22 0.26 0.1 0.12 0.14 0.16
（6）【解释】
根据数据及图像，得出结论：电阻一定时， 。
（7）【交流】
汇总多个小组的数据进行分析，目的是 。
（8）分析表格中实验次数为 的三组数据还可以研究“电流与电阻的关系”。
（9）在上述实验过程中，有两次记录数据时滑动变阻器的滑片恰好是在某一侧的端点，则滑动变阻器的最大电阻是 Ω
2．（2025·连州模拟）测量未知电阻R阻值的实验中，用到的实验器材有：两节新干电池、电压表、电流表、开关、滑动变阻器、导线若干。
（1）某小组的同学连接的电路如图甲所示，闭合开关后，电流表 (选填“有”或"没有")示数；
（2）甲图电路中存在导线连接错误，请在接错的导线上画“x"，并用笔画线代替导线画出正确的接法，只能更改一根导线： 。
（3）正确连接电路后，闭合开关，当电压表示数为1.2V时，电流表示数如图乙所示，则被测电阻的阻值大小为 Ω：通过调节滑动变阻器，测得多组Rx的电压值和电流值，最后算出阻值Rx的平均值，这样做的目的是 。
（4）把图甲中的未知电阻换成小灯泡，测量小灯泡的电阻，根据两次实验的数据绘制出电阻与小灯泡的I-U关系图像，如图丙， 其中小灯泡的I-U关系图线是 (选填"a或b")，你的判断理由是 。
（5）完成上述实验后，实验小组的同学借助阻值已知的定值电阻R0和另一个电压表，设计了如图丁所示的电路来测量未知电阻的阻值。
①电路图中虚线框内的元件组合相当于一个电流表；
②闭合开关，调节滑片的位置，读出此时电压表Ⅴ和V0的示数分别为Ux和U0：
③未知电阻Rx= (用测量量和已知量符号表示)。
3．（2025·东莞模拟）学习了温度计的相关知识后，小明收集到如下的信息：自行车胎气打得太足，在阳光下容易爆裂；铁轨之间要留缝隙，否则天热易变形；加热装满冷水的水壶，水会从壶中溢出；乒乓球瘪进去一块，把它浸入开水里烫一下会重新鼓起来。
（1）以上信息说明：许多物体，在温度 (填“升高”或“降低”)时体积增大，这种现象叫物体的热膨胀。
（2）小明查阅资料发现：不同物质的热膨胀程度不同，这可以用体膨胀系数β来表示，β在数值上等于物体温度改变1℃时，其体积的变化和它在某一特定温度时体积之比。下表是一定条件下，某些物质的熔点和体膨胀系数。由表中数据可以看出：金属的熔点越 (填“高”或“低”)，体膨胀系数就越大；一般来讲，液体的体膨胀系数远比固体的体膨系数 (填“大”或“小”)。
物质 体膨胀系数/β/℃- 熔点/℃ 物质 体膨胀系数/β/℃- 熔点/℃
铝 7.2×10-5 660 酒精 75×10-5 一
钢 3.6×10-5 1 300~1 400 甘油 49×10-5 ——
铜 4.2×10-5 1 083 水银 18×10-5 ——
（3）小明联想到水泥路面上被切割出一条条缝隙，结合查阅资料时得到的信息，明白了这些缝隙可以防止水泥路面在 (填“夏天”或“冬天”)由于体积变大而损坏。
（4）现代建筑大多数采用钢筋混凝土的结构，你认为能把钢筋和混凝土结合使用的原因之一是它们的体膨胀系数 (填“大致相同”或“有较大差异”)。
（5）要制作精确的温度计，要选择体膨胀系数较 (填“大”或“小”)的液体。
4．（2025·潮安模拟）汽车废气再利用可提高能源利用率.某燃油汽车在平直公路上以69km/的速度匀速行驶1h，消耗5kg汽油.（汽油热值为q=4.6x107J/kg）
（1）驾乘汽车时，驾驶员必须系上安全带，是为了防止紧急刹车时由 带来的伤害：
（2）在公路上匀速行驶的汽车所受的牵引力和阻力是一对 力（选填“平衡”或“非平衡”）：
（3）若该汽车的热机效率为30%，汽车行驶时受到的牵引力是 N.当汽油在发动机内燃烧不充分时会冒“黑烟”，此时汽油机的效率将 （选填“降低”或“升高”）：
（4）汽车制动时，由于摩擦，机械能转化成了内能.这些内能无法自动转化回去，原因是能量的转移和转化是有 的.通过热电转换装置可以将汽车废气释放的能量部分转化为电能，根据 定律，这一过程中，能量的总量保持不变
5．（2025·连州模拟）强大的国防是维护和平的坚强后盾，如图是我国第五代战斗机“歼-20”，具备了很强的隐形性能、机动性能等。该飞机最大起飞质量为37t，最大飞行高度达20km， 最大航行速度达2880km/h， 最大载油量为10t， 飞机航行时所受阻力的大小与速度的关系见表：(已知飞机发动机的效率是30%，航空燃油的热值为 5x107J/kg， 飞机巡航时近似认为做匀速直线运动)
速度v 100 200 300 400 500 1000
阻力fIN 0.3x104 1.2x104 2.7×104 4.8×104 7.5x104 30x104
（1）“歼-20”飞机表面能 (选填"反射"或"吸收”)对方雷达发射的电磁波，从而实现电磁隐身。“歼-20”飞机着陆后，仍需滑行一段距离才停下，主要因为飞机具有 .
（2）飞机加速升空时，燃料燃烧释放的 能转化为飞机的机械能：携带的燃油燃烧了一半后，燃油热值将 (选填"变小”、“变大”或“不变”)。
（3）当质量为10t的航空燃油完全燃烧时，放出的热量为 J。
（4）若在飞机油箱中加满燃油，并且以 500m/s 的速度巡航时，飞机的最大航程为 km.
6．（2025·金湾模拟）图甲是我市云洲公司在珠海航展上展示的自主研发的大型无人作战艇，其动力系统采用柴油机及电动机双模推进.由于采用了特殊的结构设计和涂有特殊材料，使它在战区航行时敌方军舰的雷达几乎探测不到它，从而达到“隐身”效果，通过北斗卫星可遥控指挥该艇发射导弹及鱼雷进行作战.
（1）该艇采用的柴油机乙图中的 (选填“A”或“B” ).
（2）该艇船头的尖锐设计，是为了减小航行时的 .它由内河航行到海洋，其吃水深度会 (选填“变大”、“变小”或“不变”).
（3）该艇受到敌方雷达照射时能够 (选填“吸收”、“反射”或“发射”)更多的电磁波，达到“隐身”效果.
（4）若该无人艇在某次直线航行动力测试中.采用柴油模式总消耗2t柴油，航行的总路程为85km.设发动机当前消耗柴油质量占总消耗柴油质量的百分比为D， 图丙为D对应发动机输出功率P， 图丁为D对应该艇的航行速度v，表格中数据为D相应阶段内行驶距离S. 在S3和S5两段距离内该艇的发动机输出功率P相同，航行速度v也相同(图像中未画出)，柴油发动机效率为35%.则在此次动力测试中，完全燃烧 2t柴油放出的热量为 J.S3= km (已知：q柴油=4.5×107J/kg，g=10N/kg)
D 0-10% 10%-60% 60%-65% 65%-95% 95%-100%
S 4.65km S2 S3 S4 S5
7．（2025·金湾模拟）小金与小湾同学利用题18图甲电路研究“电流与电阻的关系”，滑动变阻器的规格为“50Ω、1A”，电源为四节新干电池：他们依次将阻值为5Ω、10Ω、20Ω的定值电阻接入AB之间完成实验，获得数据如下表.
实验次数 电阻R/Ω 电流I/A
1 5 0.4
2 10 0.2
3 20 0.1
（1）根据表格所测数据可知，R两端电压控制在 V不变.请根据表格所测数据及图甲电路图，将图乙实物电路剩余部分正确连接 .
（2）以下是他俩的部分实验过程.
(a)正确连接电路后，小金闭合开关，发明电流表和电压表均没有示数，经检查故障只出现在R或滑动变阻器上，则故障是 。
(b)完成第一组实验，小金同学没有断开开关，就准备直接拆下5Ω的电阻，改接10Ω的电阻，小湾同学马上进行了制止，因为小金这样操作可能会损坏 。
A.电源 B. 电压表 C.电流表 D. 电阻
(c)从安全和规范角度考虑，他们进行了以下的操作，正确的顺序是 (填序号).
①闭合开关；②断开开关；③将滑动变阻器的滑片移到适当位置；④记录电流表示数；⑤将滑动变阻器的滑片移到最左端
（3）依据表中数据可以得出结论：在导体两端电压一定时， 。
8．（2025·深圳模拟）图甲为一款设有高、中、低三个调温挡的电热暖身毯，部分参数如表所示。暖身毯里面嵌有多条发热体，其简化电路如图乙所示，其中R1＞R2。
电源电压/V 5 电池容量/A·h 10
低温挡功率/W 4 高温挡功率/W 10
（1）当S1、S2均闭合时，电路处于 温挡；当S1闭合、S2断开时，电路处于 温挡(均选填“高”“中”或“低”)。
（2）R的阻值为多少
（3）中温挡的功率为多少
（4）充满电的电池可供暖身毯以高温挡持续工作多长时间
9．（2025·深圳模拟）在“探究滑动摩擦力大小与哪些因素有关”的实验中，小华将玻璃板和木板固定在水平桌面，分别用弹簧测力计水平拉动木块向右匀速运动，共进行了4次操作，测力计示数如图甲所示，木块A、B完全一样，每次运动的速度大小相同。
（1）比较第1次和第2次操作，可说明滑动摩擦力大小可能与 有关。
（2）若探究滑动摩擦力大小与接触面积是否有关，可以比较 两次操作。
（3）实验改进：将木块叠放在木板上，用细线将木块与拉力传感器连接，如图乙所示。向右拉动木板，拉力传感器可显示细线拉力的大小。
①实验过程中， (填“需要”或“不需要”)匀速拉动木板。
②请在图乙中画出木块竖直方向上的受力情况 。
③小华认为拉力传感器的示数反映的是木板与桌面间的滑动摩擦力大小，你认为是否正确，并说明理由：
10．（2025·四会模拟）如图是某游乐园欢乐谷的双木质过山车—木翼双龙。请你回答下面的问题：
（1）过山车的小列车首先是依靠电动机将其推上长为 50m、高 30m的斜面顶端A点， 当小列车在顶端静止时，小列车的 (选填“动”“重力势”或“弹性势")能最大，越过顶点，此后小车靠 完成整个翻滚穿越过程：
（2）小列车从顶端向下运动过程中，在A、B、C、D四处中机械能最大的是 处：
（3）电动机通过斜面把小列车推上高处是利用了斜面能够 (选填“省力”“省功”或“省距离”)的特点：
（4）如果电动机输出 45kW 的功率，做功将重为 3x104N 的桑客和小列车匀速推上斜面顶需要32s， 那么此时斜面的机械效率为 %，小列车与斜面的摩擦力是 N(不考虑空气阻力)。
11．（2025·四会模拟）“曹冲称象”是家喻户晓的典故，兴趣小组受此启发，找来一个上端开口的空透明圆筒，底部用细线系一块质量适当的铁块，然后将其静止放置在水中，如甲图所示，此时圆筒浸入水中的深度为5cm，水面与圆筒A点相平。利用此装置标上刻度后放入水中，可以方便地测量出物体的质量。在圆筒内放上一个物体后，如乙图所示，圆筒浸入水中的深度为10cm水面与圆筒B点相平。已知圆筒底面积为10cm2，圆筒和铁块总重为0.6N， 装置始终处于漂浮状态，圆筒始终竖直。(g=10N/kg)则：
（1）图甲中圆筒和铁块受到的总浮力是 N，它们浸入水中的总体积是 m3：
（2）图乙中圆筒底部受到水的压强是 Pa， 受到水的压力为 N；
（3）为方便测量，圆筒A点应标上 kg刻度线：
（4）利用此装置测量时，圆筒B点的刻度线对应的质量应为 kg
12．（2025·东莞模拟）某小组进行“测量定值电阻R的阻值”实验。
（1）连接电路前，检查电流表指针位置如题图甲所示，此时需要进行的操作是 ；
（2）实验电路如题图乙所示，请把图乙的实物图补充完整，要求开关闭合时电流表示数最小 (导线不能交叉)：
（3）小组设计了实验数据记录表格如下表，表中①处应填写的内容是：① ；
实验次数 电压U/V 电流I/A 电阻R/Ω 1
1
2
3
（4）某次测量时，电压表的示数如题图丙所示为 V，电流表的示数为0.4A， 则本次测得R的阻值为 Ω
（5）在实验中，若电压表突然损坏，已知滑动变阻器的最大阻值为R， 电源电压恒定，小珠设计了如题图丁所示的电路图测出Rx的阻值。请将实验过程补充完整：
①闭合开关S， ，读出电流表示数Ⅰ1，则电源电压U=Ⅰ1Rx：
2 将变阻器的滑片移至最左端，读出电流表示数I2：
3 Rx的表达式： Rx = (用Ⅰ1、Ⅰ2和R表示)。
13．（2025·南山模拟）温差发电技术是绿色环保的发电技术，利用热电转换材料和两块金属板可制成简易的温差发电装置。如图所示，将发电装置的一块金属板放在室温下的冷水中，用火焰加热另一块金属板，观察到与热电转换材料连接的LED小灯珠发光。
（1）小明想利用此装置探究发电的电压与温度的关系，对此装置做了适当的改进：将LED小灯珠拆下，换成数字电压表接入电路；撤去蜡烛，将上端金属板A浸入热水中，用温度计每隔一段时间测量冷、热水的温度。测得数据如下：
热水温度t1/℃ 84.7 74.8 73.0 70.8 69.5 68.4
冷热水温差 t/℃ 64.1 54.2 52.4 50.2 48.9 47.8
电压U/V 5.39 5.27 4.57 4.25 4.16 3.90
1 改变热源的目的是 .
2 分析表格数据，当时室温是 ℃
3 要提高发电电压可采取的办法是 .
（2）我国科学家成功利用人体和环境的温差做出了温差电池。若该电池在1℃的温差下产生2x10-2V的电压，输出功率为1x10-6W，则输出电流为 A。
14．（2025·花都模拟）蹦极是一项极限运动。质量为的小吴参加蹦极，他从平台上点由静止开始下落，下降到点时弹性绳刚好自然伸直，到达点时速度最大，点是蹦极过程中的最低点，如图所示。（不变，且取）
（1）小吴在点受到的重力为 ；他在点时的重力 （选填“大于”“等于”或“小于”）其在点时的重力；
（2）他在点 （选填“”“”或“”）时的动能最大；
（3）他从点反弹后，能不能重新上升到点处？ ；
（4）若忽略空气阻力，他在点的机械能与在点的机械能是否相等？ 。
15．（2025·东莞模拟）阅读短文，回答问题。
某生态园在花棚里安装了自动喷雾和浇水系统，其简化后的电路图如题图甲所示。浇水系统的开关S2是电子时控开关，每天上午6：00~6：30、中午12：30~12：45、下午17：30~17：45会自动闭合，启动浇水系统对花卉进行浇淋。喷雾系统用于调节空气湿度，其控制电路中电源电压U=12V，R为装在探头上的湿敏电阻，其阻值随相对湿度φ（空气中含有水蒸气的百分比，单位为：%RH）变化的图像如图乙所示。当控制电路的电流达到0.04A时，继电器的衔铁被吸合；当控制电路中的电流减小到0.03A时，衔铁被释放。
（1）浇水系统的水泵参数如下表，则水泵一个月（按31天）耗电 kW h。
型号 XXX 材质 不锈钢
功率 1200W 颜色 银白色
电源 220V/50Hz 重量 85kg
（2）随着花棚内空气湿度增加，控制电路的电流会 （选填“变大”“变小”或“不变”），图甲中喷雾系统的C点应连接 （选填“A”或“B”）点。
（3）如果花棚的湿度小于50%时喷雾系统启动，则R0的阻值为 Ω；当花棚湿度到达 ，喷雾系统停止工作。当使用时间长以后，控制电路的电压U会降低，这时花棚所控制的最高湿度会 （选填“上升”“下降”或“不变”）。
16．（2025·东莞模拟）2025年4月11日0时47分，长征三号乙运载火箭在西昌卫星发射中心点火升空，将通信技术试验卫星十七号顺利送入预定轨道，发射任务取得圆满成功。
（1）发射火箭时，为了保护发射台的铁架不被火箭向下喷射的高温火焰所熔化，工作人员在台底建造了一个大水池（导流槽），当高温火焰喷到水中时，产生了迅速扩展的庞大的白色“气团”，这些白色“气团”是 （选填“水蒸气”或“小水珠”）；试验卫星十七号发射的时候，试验卫星十七号相对于火箭是 （选填“静止”或“运动”）的；
（2）如果试验卫星十七号在太空发射很强的超声波，在地球上 （选填“能”或“不能”）收到信号；
（3）火箭发射成功时，长征三号乙运载火箭的专家们流下了激动的泪水，对于他们来说，火箭发射时巨大的声响属于 （选填“噪声”或“乐音”）；
（4）火箭发射时，燃料燃烧释放的能量转化为火箭的 能。从能量转化的角度分析，这与四冲程汽油机的 冲程能量转化情况相似。
17．（2025·东莞模拟）【交通出行主题】自2025年3月7日起，广深城际列车运行图进一步优化调整，助推粤港澳大湾区形成更加紧密便利的“一小时交通生活圈”。根据所学知识，回答下列小题。
（1）广深城际优化后，东莞樟木头站至深圳站的某次列车运行里程为60千米，运行时间缩短至30分钟。该列车的平均速度最接近（ ）
A．30m/s B．60m/s C．60km/h D．160km/h
（2）当广深城际列车从樟木头站加速出站时，乘客的身体会向后倾。这一现象的主要原因是（ ）
A．乘客受到向后的推力
B．列车的惯性较大
C．乘客的惯性导致保持原有运动状态
D．列车座椅摩擦力减小
18．（2025·雷州模拟）港珠澳大桥的“海底隧道”由沉管（如图甲）和“最终接头”组成。施工时先将沉管安装好，沉管间留有十多米的空隙，最后再将“最终接头”安装在空隙处实现对接。只有我国自主研制的“大国重器”——“振华30”起重船能精准的完成对接任务，该船排水量（满载时排开水的质量）约2.6×108kg。图乙是起重船正在进行吊装作业，先将“最终接头”竖直吊至离水面一定高度，然后匀速下放，最后完全入水。（g取10N/kg）。
请你回答：
（1）若起重船将“最终接头”竖直拉高20m处，用时10s，则其速度是多少？
（2）“振华30”起重船，满载时受到海水的浮力为多大？
（3）“最终接头”在水下对接施工时，需要潜水员潜入海底配合才可以完成，为了潜水员的安全，潜水员必须穿戴特制的潜水服，请你从压强的角度解释其中的科学道理。
（4）当向密封沉管中灌水使其下沉到海底后，让其下半部分埋入海底的泥沙中，再将灌入其中的海水全部抽出，此时空心密封沉管不会再上浮，请你结合浮力的相关知识解释沉管下沉及不再上浮的原因。
19．（2025·雷州模拟）如题图所示， 甲、 乙、 丙三图中的装置完全相同， 燃料的质量都是 10g， 烧杯内的液体质量和初温也相同。
（1）比较不同液体的比热容，可以选择 两图；比较不同燃料的热值， 可以选择 两图；
（2）为了研究不同物质的吸热能力，利用其中两幅图进行实验， 根据记录数据作出了两种液体的温度随时间变化的图像，如图丁所示；
①由图可以看出， 在开始时 液体的温度升高得快， 液体的比热容较大；
② 如果已知b液体的比热容是 1.8×103J/（kg·℃），则 a液体的比热容是 J /（kg·℃）；
（3）水的比热容较大，人们往往利用它的这一特性为生活、 生产服务或解释一些自然现象，下列事例中与它的这一特性无关的是（____）
A．让流动的热水流过散热器取暖
B．汽车发动机用水作为冷却剂
C．沿海地区昼夜温差比内陆地区小
D．夏天在房间内洒水降温
20．（2025·东莞模拟）图甲是我国最大的半潜船“新光华”号，其排水量为10.2万吨(排水量是轮船装满货物时排开水的质量)，它的最大下潜吃水深度为30.5m(吃水深度是轮船在水中沉入水下部分的最深长度)，主甲板最深可潜入水下16m。它不仅能够运输海上钻井平台，还能够运输大型的战舰。
（1）“新光华”号从长江驶到东海时，其吃水深度 (填“变大” “变小”或“不变”)。“新光华”号可以通过水舱充水或排水来改变自身重力，当它所受重力 (填“大于” “等于”或“小于”)浮力时，开始下潜。
（2）“新光华”号满载时受到的浮力大小为 N，当它下潜到最大深度时，主甲板受到水的压强为 Pa。 g取10 N/ kg)
（3）小明设计了如图乙、丙所示的装置模拟半潜船的运动过程，其中M模拟半潜船，内部有水舱，可以通过阀门排水或充水，N模拟货物，则由图乙到图丙的过程，物体M要通过阀门 (填“排水”或“充水”)，M受到的浮力变 (填“大”或“小”)。
21．（2025·惠来模拟）随着科技发展，汽车的安全系数越来越高，装饰也越来越好看，软软的头枕既可以起到装饰作用，又能对人起到保护作用。
（1）安全带和头枕都能防止汽车发生事故时因惯性造成伤害，其中系安全带 （选填“能”或“不能”）减小人的惯性；头枕主要是防止以下哪种情况对人体造成伤害 （填字母）。
A．紧急刹车 B．前方碰撞 C．后方追尾 D．左右转弯
（2）若汽车在向北行驶时突然向东转弯，则坐在车内的人将向 倾斜。车辆紧急刹车时，车轮与地面之间的摩擦主要属于 摩擦。（选填：“静止”、“滑动”或“滚动”）
（3）汽车拉力赛时，高速行驶的汽车途经如图丙所示的“S”形弯道时，现场的观众们为了保证安全，应该站在 和 处。（均选填“A”、“B”、“C”或“D”）
22．（2025·天河模拟）图1养生壶有高火、文火和保温三个档位，图2是其内部简化电路图，R1、R2、R3为加热电阻，且R2=110Ω，高火档功率为1320W，转动铜片切换档位。
（1）当铜片转到 (选填“a”“b”或“c”)位置时，电路处于高火状态，此状态下，求通电 10s 消耗的电能 。
（2）铜片转到c时，接入电路的 R2两端的电压若为 22V，求R3两端的电压。
（3）铜片转到a时，求：①通过R2的电流 ②R1的电阻。
23．（2025·天河模拟）点光源S发出的光线a经平面镜反射，其反射光线b平行于凸透镜的主光轴，F为焦点。
（1）画出平面镜，用“”表示，以及S在平面镜中成的像S’.
（2）画出光线b经过凸透镜后的光线c；
（3）为了使S发出的经过光心0的光线d进入光纤内，应该水平向 移动凸透镜(选填“左”“右”)
24．（2025·中山模拟）2024年5月24日深圳举办第八届世界无人机大会，如图甲是一种自动拍摄火情的无人机。该无人机有4个旋翼，采用4个电动机分别带动旋翼转动，对下方空气施力从而获得升力起飞。该无人机具有一键起降和返航、空中悬停、高清拍摄、GPS定位等功能。在无风环境中，该无人机的升阻比为15~20，升阻比是空气对无人机的升力与阻力之比。升阻比越高，说明无人机的空气动力性能越好。
（1）无人机上载有高清摄像机，无人机的摄像头相当于 透镜，远处的物体通过摄像机拍摄时成 （选填序号）。
A．倒立放大的实像
B．倒立缩小的实像
C．正立缩小的实像
D．正立放大的虚像
（2）无人机沿水平方向飞行时，重力对无人机 （选填“有”或“没有”）做功：无人机向上匀速飞行时，其机械能 （选填“变大”、“变小”或“不变”）。
（3）无人机竖直向上飞行时，其所受阻力与飞行速度平方的关系如图乙。若无人机在1min内竖直向上匀速飞行180m，此时升阻比最大，则无人机受到的升力为 N。
（4）类似机械效率，无人机的转力效率。无人机在竖直向上飞行中，升阻比为15，转力效率为60%，其4个旋翼转动每秒打过的空气总体积为20，则此时无人机飞行时受到的阻力为 N（，）。
（2025·中山模拟）【传统文化】中国传统文化是各民族共同创造和传承的中华特有文化，感受中国优秀传统文化的魅力请完成下面小题。
25．诗文“一道残阳铺水中，半江瑟瑟半江红”对自然现象进行了生动的描述，其中“残阳铺水中”这是（ ）；
A．光的折射现象 B．光的直线传播
C．光的反射现象 D．光的色散现象
26．如图所示是《天工开物》中记载的古人炒蒸油料的场景，下列关于炒蒸油料的过程说法正确的是（ ）。
A．燃烧的木炭热值减小 B．炒蒸时油料的内能增大
C．通过做功来改变油料内能 D．水沸腾时温度不断升高
27．（2025·龙岗模拟）广东生产的无人驾驶电动垂直起降航空器首飞成功，彰显了我国科技在城市空中交通领域的领先地位。航空器可用于高空摄影、旅游观光等，如图所示，请完成问题。
（1）航空器通过旋转旋翼对空气施加向下的力，从而获得升力，这说明了力的作用是 的。航空器升空过程中，重力势能 （选填“增大”“减小”或“不变”）。航空器靠 （选填“超声波”或“电磁波”）与控制中心联系；
（2）航空器的摄像头相当于 透镜，远处的物体通过摄像头成倒立缩小的 （选填“实”或“虚”）像。在摄像头远离物体的过程中，像的大小将变 。
28．（2025·榕城模拟）我国自行设计的“蛟龙号”载人潜水器（如图）对印度洋进行深海探矿、海底高精度地形测量“蛟龙号”的外壳选择了钛合金板作主材，其主要技术参数如下表。蛟龙号挂有适当数量的压载铁，可通过改变压载铁的数量，来控制其下沉或上浮。并采用科学家们研发的具有世界先进水平的高速水声通信技术，即声呐通信。
体积/m3 50 最大速度/节 25
质量/kg 5.5×104 最大载荷（不包括乘员体重）/kg 220
最大下潜深度/m 7000 乘员人数（每人体重不超过80kg） 3
（1）“蛟龙号”的外壳选择钛合金板，这主要是因为这种材料具有较大 （选填：“密度”或“硬度”）。
（2）“蛟龙号”在水下下潜的过程中受到海水的压强 ，浮力 （填“变大”、“变小”或“不变”）。
（3）加速下沉的“蛟龙号”，若在经过某一密度均匀的海水区域时，迅速抛掉部分压载铁，使其所受浮力等于重力，不计水的阻力，则其将__________。
A．继续加速下沉 B．减速下沉
C．匀速下沉 D．立即静止
（4）“蛟龙号”采用“深潜器无动力下潜上浮技术”，它是靠改变压载铁的数量，实质上就是通过改变 来实现浮沉。当它处于1000m深工作区时，“蛟龙号”自身所受的浮力为 N，若按深潜器以最大的载荷和最多的乘载人员计算，则抛掉的压载铁重力不能小于 N才能保证深潜器上浮。（设海水的密度ρ水=1.03×103kg/m3）
29．（2025·榕城模拟）如图，是小宇设计的智能光伏供电系统。光敏电阻R的阻值跟光照有关，白天电磁铁磁性强，吸下衔铁，太阳能电池板、蓄电池与控制器所在电路工作。晚上电磁铁磁性弱，衔铁向上弹起，蓄电池给LED灯供电。相关设备技术参数与信息如表所示。
太阳能电池板 蓄电池 LED灯
光电转化效率15% 额定容量10，额定电压12V 额定电压12V，额定功率20W
（1）白天，太阳能电池板将太阳能转化为 能，再通过蓄电池转化为 能储存起来。
（2）如图所示，电磁铁上端的极性是 极。晚上电磁铁磁性弱，衔铁向上弹起，蓄电池给LED灯供电。说明光敏电阻R在晚上的阻值比的白天阻值 （选填“大”或“小”）。
（3）太阳光照射到此太阳能电池板的功率为250W，太阳光照射4h，电池板能输出电能 。
（4）充满电的蓄电池储存了电能 J，一次可供LED灯正常工作 h（蓄电池放电至余留20%自动停止电能输出）。
30．（2025·兴宁模拟）“芒种”前后是麦子成熟收割的时间，需要及时把麦子归仓。现在很多地方都用联合收割机收割麦子，某收割机的参数如表所示。（g取10 N/kg）
割幅/m 2.2/2.5
履带接地总面积/m2 3.6
喂入量/（kg·s- ） 3/4/4.5
功率/kW 60
发动机效率 40%
油箱容积/L 72
满油时整机质量/kg 2 880
（1）满油时收割机对水平地面的压强是 Pa；
（2）如图甲所示，收割机功率保持60kW不变，收割过程中减慢行驶速度，是为了 牵引力。收割一块地的麦子，耗时0.5h，该收割机做功 J，在此过程中消耗 kg柴油；（柴油的热值为，计算结果保留一位小数）
（3）“喂入量”是指收割机在单位时间内收获的作物量，它受很多因素的影响。某次收割时作业速度与喂入量之间的关系如图乙所示。当作业速度为4km/h时，喂入量是 kg/s，出现这一结果，除了受收割机的作业速度影响外，你认为作物的 也会对喂入量产生影响。
31．（2025九下·台山模拟）某品牌“智能恒温箱”有自动加热和保温的功能，其工作原理如题图甲所示，控制电路中的电源电压恒为6V，电磁铁线圈的电阻忽略不计，R是滑动变阻器，R1为感知温度的热敏电阻，其阻值随温度变化的规律如题图乙所示。工作电路中电源电压U恒为220V，R1、R2是阻值不变的加热电阻，a和b是静触点，c是动触点。当电磁铁线圈中的电流I≤10 mA时，保温电路接通；当电磁铁线圈中的电流I>10mA时，衔铁被吸下，加热电路接通，加热功率为880W。
（1）开关S1闭合后，电磁铁上端为 (选填“N”或“S”)极。
（2）智能恒温箱开始加热时金属板应与 (选填“a”或"b”)触点相连接。热敏电阻R1的阻值随温度的降低而 (选填“变大”或“变小”)。若要使恒温箱刚开始保温时的温度降低一些，则滑动变阻器R的滑片应该向 (选填“左”或“右”)移。
（3）当调节滑动变阻器R的阻值为150时，智能恒温箱刚开始保温时的温度为 ℃。
（4）加热电阻R1的阻值为 Ω
32．（2025九下·鹤山模拟） 自动驾驶汽车是一种通过电脑系统实现无人驾驶的智能汽车，正不断走进我们的生活。
（1）汽车在行驶过程中，以车为参照物，车上的人是 的，轮胎表面有凹凸不平的花纹，是为了 (选填"增大”或“减小")车轮与地面的摩擦力，防止打滑。
（2）自动驾驶车的摄像头是车的“眼睛”图，它的工作原理与 相同。(填“照相机"“投影仪”或“放大镜")，车顶的激光雷达可以接收北斗卫星的 (选填“超声波"、“次声波”或“电磁波")信号，对车辆实现 (选填“厘米”或“千米”)级的定位。
（3）挡风玻璃上有一种电加热除雾装置，它是由5.条阻值均为12Ω的电阻丝并联而成，简化的结构如图所示，该装置接在12V 的汽车电池上，加热除雾时电路中的总电流 是 A，加热功率是 W
33．（2025·天河模拟）小明设计了两组有电动机的实验
（1）①按照图1，在图2中用笔画线代替接线，连接实物，要求滑动变阻器的滑片向左移，其接入电路的电阻变小；
②闭合图1电路开关，调节滑动变阻器，发现电动机不转动。用电压表测得B、D和B、C间的电压一样（如图3），而A、B间电压为0，则可能是： （选填“A、B”“B、C”或“C、D”）间断路；
③图3读数为 ；
（2）①在图4中用笔画线完成电路的连接。使得：当室温高于30℃时，温控开关闭合，电磁继电器B、C触点接通（实现开关控制的功能），电动机工作且发光；
②若将电源1正负极接反而其它正常连接，是否影响电路工作？ （选填“是”“否”）。
34．（2025·天河模拟）图1养生壶有高火、文火和保温三个挡位，图2是其内部简化电路图，、、为加热电阻，且，高火挡功率为，转动铜片切换挡位。
（1）当铜片转到 （选填“a”“b”或“c”）位置时，电路处于高火状态，此状态下，求通电消耗的电能。
（2）铜片转到c时，接入电路的两端的电压若为，求两端的电压。
（3）铜片转到a时，求：①通过的电流②的电阻。
35．（2025·天河模拟）如图1所示，农用喷雾器的手动杆可看成以O为支点的杠杆，杠杆质量不计且静止。M点受到竖杆的力为不变时，手作用在N点的最小的力为。（的力臂为）
（1）①在图2中画出：力及对应的力臂；
②用上述字母写表达式 ；
③该杠杆为 （选填“省力”“费力”）杠杆；
（2）图3输液管里A点的液体流速小于喷头孔里B点的流速，则A点液体的压强 （选填“大于”“小于”）B点液体的压强。
36．（2025·天河模拟）点光源S发出的光线a经平面镜反射，其反射光线b平行于凸透镜的主光轴，F为焦点。
（1）画出平面镜，用“”表示，以及S在平面镜中成的像；
（2）画出光线b经过凸透镜后的光线c；
（3）为了使S发出的经过光心O的光线d进入光纤内，应该水平向 移动凸透镜（选填“左”“右”）。
答案解析部分
1．（1）电阻
（2）
（3）改变定值电阻两端电压
（4）定值电阻R断路
（5）
（6）导体中的电流与导体两端的电压成正比
（7）避免偶然性得到普遍规律
（8）3、8、12
（9）15
探究电流和电压关系时，
（1）【问题】除电压外，影响电流大小的因素还可能有电阻；
（2）【证据】根据电路要求，滑片P向B端移动时，电路中的电流变小，则电阻变大，故变阻器A接线柱连入电路中，电流表串联在电路中，如图：
（3）探究电流与电压关系时，滑动变阻器可以保护电路和改变定值电阻两端电压，通过多次测量，得出普遍性的规律；
（4）正确连接电路，闭合开关，移动滑片P时，电流表无示数，电路可能断路，电压表有示数，电压表与电源连通，则定值电阻R断路；
（5）根据第一组测量的数据，在图乙的坐标图上，标出对应的点，画出电流I与电压U的关系图像，如图：
（6）【解释】根据图像，电流与电压的图像，是过原点的直线，可得出结论：电阻一定时，导体中的电流与导体两端的电压成正比。
（7）【交流】根据一组数据得出的结论有偶然性，汇总多组数据，可避免偶然性，得到普遍规律。
（8）探究电流与电阻的关系时，要控制电压不变，根据表格3、8、12的三组数据，电压为1.8V，可探究电流与电阻的关系；
（9）根据表格数据，三次实验中，电流最小时，电路中电阻最大，根据串联电阻规律，变阻器连入电路的电阻为：；同理，，，两次数据是滑动变阻器的滑片恰好在某一端点，则变阻器的最大电阻是15Ω.。
（1）电流大小与电压、电阻有关；
（2）滑片P向B端移动时，电路中的电流变小可知电阻变大，确定变阻器A接线柱连入电路中电流表串联在电路中；
（3）探究电流与电压关系的实验中，为得出普遍性的规律，要多次测量；
（4）电路串联时，电流表无示数，电压表有示数，电压表与电源连通，则电压表测量的位置断路。
（5）根据第一组测量的数据，作坐标图像中描点法作图；
（6）电流与电压的关系为一过原点的直线，可以知电流和电压成正比。
（7）只有一组数据，得出的结论有偶然性，为得出普遍性的结论，汇总多个小组的数据；
（8）探究电流与电阻的关系，要控制电压不变，电阻改变；
（9）实验中，电流最小时，电路中电阻最大。根据串联电压规律，计算第1次实验变阻器连入电路的电阻，同理，计算2、3次实验变阻器连入电路的电阻，并判断电阻大小。
2．（1）没有
（2）
（3）5；求平均值减小误差
（4）a；小灯泡的阻值受温度的影响，随温度的升高而增大，不是一个定值
（5）
3．（1）升高
（2）低；大
（3）夏天
（4）大致相同
（5）大
(1)由以上信息可知：许多物体，在温度升高时体积增大，这种现象叫物体的热膨胀；
(2)由表格可以看出，金属的熔点越低，体膨胀系数就越大；比较表格数据可以看出，一般来讲，液体的体膨系数远比固体的体膨系数大；
(3)小明联想到水泥路面上被切割出一条条缝隙，结合探究热胀冷缩得到的信息，物质受热时，微粒间间隔变大，物质冷却时，微粒间间隔变小；明白了缝隙是防止水泥路面在夏天由于体积变大而损坏；
(4)现代建筑大多数采用钢筋混凝土的结构的主要原因之一就是因为钢筋和混凝土的体膨系数大致相同，可减小热胀冷缩带来的影响，坚固耐用；
(5)温度计的原理是液体的热胀冷缩，故制作精确温度计，要选择体膨系数较大的液体。
(1)根据题目中的信息可以得到：温度升高时，体积会增大；
(2)分析表中数据熔点和体膨胀系数的变化规律，就会得出金属的熔点变化和体膨系数及液体的体膨系数与固体的体膨系数的关系；
(3)物质的热胀冷缩是微粒间存在间隔的体现，一般地说，物质受热时，微粒间间隔变大，物质冷却时，分子间间隔变小；
(4)钢筋和混凝土的体膨系数大致相同；
(5)温度计的原理是液体的热胀冷缩。
4．（1）惯性
（2）平衡
（3）1000；降低
（4）方向；能量守恒
（1） 驾乘汽车时，驾驶员必须系上安全带，是为了防止紧急刹车 ，上半身由于惯性，带来的伤害；
（2）汽车匀速行驶，牵引力和阻力属于平衡力；
（3）根据热值公式计算燃烧汽油的能量，Q=mq=5kg× 4.6x107J/kg =2.3×108J， 热机效率为30%， 所以有用功W=2.3×108J×0.3=6.9×107J，根据W=Pt=Fvt可计算F=； 燃烧不充分时 导致额外功变多，所以效率降低；
（4） 能量的转移和转化是有 方向性，在能量转化或者转移过程，能量使守恒的。
1、惯性是物体的基本属性，只有物体重力有关，当物体速度发生变化时，由于惯性物体保持原来运动状态的属性，利用惯性的实例：运动员助跑起跳，乘车系安全带可以降低司机惯性带来的伤害，惯性不是力，不能用受到惯性、惯性力的作用进行表述；
2、力和运动：物体静止或者做匀速直线运动，物体受到平衡力的作用，所以推力等于摩擦力；
3、物质的热值为单位质量燃料完全燃烧释放的能量，是物质的基本属性；只与燃料的种类有关，与燃料的质量、燃烧程度等均无关。计算公式为Q=mq；
4、能量守恒：能量在转化或者转移过程中，能量不会消失也不会凭空产生，即遵循能量守恒。
5．（1）吸收；惯性
（2）内；不变
（3）5×1011
（4）2000
6．（1）B
（2）阻力；变小
（3）吸收
（4）9×1010J；5
（1）该艇采用的柴油机的采用压燃式点火，顶部有喷油嘴，如乙图中的B；
（2） 该艇船头的尖锐设计，是为了减小航行时的阻力；
该艇由内河航行到海洋，都处于漂浮状态，所受的浮力等于重力，根据F浮=ρ液gV排可知，当液体密度变大时，排开液体的体积变小，所以其吃水深度会变小；
（3）该艇受到敌方雷达照射时能够吸收更多的电磁波，敌方接收到的反射信号减弱，达到“隐身”效果；
（4）完全燃烧 2t柴油放出的热量为：
Q放=mq=2 x 103kg x 4.5×107J/kg = 9 x 1010J
柴油发动机效率为35% ，柴油机发动机输出的有用功为：
当D为0~10%时，行驶的路程为S1=4.65km；
当D为10%~60%时，柴油机发动机输出的有用功为：
，
由图乙可知，发动机输出功率为：
P2=3000KW=3×106W，
行驶时间为：
，
由图丙可知，行驶的速度为v2=28.8km/h，行驶的路程为：
；
当D为65%~95%时，柴油机发动机输出的有用功为：
，
由图乙可知，发动机输出功率为：
P4=1000KW=1×106W，
行驶时间为：
，
由图丙可知，行驶的速度为v2=10.8km/h，行驶的路程为：
；
因为在S3和S5两段距离内，D相同，柴油机发动机输出的有用功相同，发动机输出功率P相同，航行速度v也相同，由以上的推理可得，行驶的路程相同：
（1）汽油机的点火方式是点燃式，顶部有火花塞；柴油机的点火方式是压燃式，顶部有喷油嘴；
（2）流线型有助于减小阻力；根据阿基米德原理F浮=ρ液gV排可知，浮力不变，当液体密度变大时，排开液体的体积变小，分析吃水深度的变化；
（3）无人作战艇吸收电磁波，达到“隐身”效果；
（4）根据Q放=mq计算完全燃烧2t柴油放出的热量；
根据计算柴油发动机效率为35% ，柴油机发动机输出的有用功；当D为0~10%时，行驶的路程为S1；当D为10%~60%时，柴油机发动机输出的有用功为，由图乙可知，发动机输出功率P2=3000KW，根据计算行驶的时间t2，由图丙可知行驶的速度为v2=28.8km/h，利用求出行驶的路程S2；当D为65%~95%时，柴油机发动机输出的有用功为，由图乙可知，发动机输出功率为P4=1000KW，根据计算行驶时间t4，由图丙可知，行驶的速度为v2=10.8km/h，根据求出行驶的路程S4；因为在S3和S5两段距离内，D相同，柴油机发动机输出的有用功相同，发动机输出功率P相同，航行速度v也相同，所以行驶的路程相同。
7．（1）2；
（2）滑动变阻器断路；B；②⑤①③④
（3）通过导体的电流与电阻成反比
（1）根据表格所测数据可知，U=5Ω x 0.4A = 10Ω x 0.2A =20Ω x 0.1A = 2V，所以R两端电压控制在2V不变；
由图甲可知，电流从电源正极流出后，经电流表（小量程）、定值电阻R、滑动变阻器、开关后，回到电源的负极，再将电压表（小量程）并联到定值电阻R两端，如图所示：
（2）（a）闭合开关后，电流表无示数，说明电路故障可能是断路，电压表无示数，说明，电压表与电源两端无法形成通路，则故障是滑动变阻器断路；
（b）完成第一组实验，小金同学没有断开开关，就准备直接拆下5Ω的电阻，改接10Ω的电阻，滑动变阻器的阻值不变，根据串联分压的规律可知，定值电阻R两端的电压变大，可能会损坏电压表，故B正确，ACD错误。
故选B。
（c）从安全和规范角度考虑，应先断开开关，将滑动变阻器移到阻值最大的位置，即最左端，再将5Ω的电阻换成10Ω的电阻，闭合开关，将滑动变阻器的滑片移到适当位置，使电压表的示数等于2V，记录电流表示数，故正确的操作顺序是②⑤①③④；
（3）根据表中数据可知，电流与电压的乘积保持不变，可以得出结论：在导体两端电压一定时， 通过导体的电流与电阻成反比。
（1）由表格数据，根据U=IR求出定值电阻两端的电压；
根据电路图，定值电阻与滑动变阻器串联，电流表测电路中的电流，电压表测定值电阻两端的电压。
（2）（a）串联电路中，根据电流表无示数，可知电路故障为断路，根据电压表无示数，可知电压表与电源两极没有形成通过，即可知故障用电阻器；
（b）根据串联分析的规律进行分析；
（c）为保护电路，断开开关后应将滑动变阻器滑片移到阻值最大位置，更换电阻后，闭合开关，应调节滑动变阻器，使定值电阻两端电压保持不变，再记录电流表示数；
（3）在导体两端电压一定时， 通过导体的电流与电阻成反比。
8．（1）高；低
（2）低温挡时，只工作，据和得
（3）·
（4）；
（1）根据图中两个电阻并联，可以独立工作，结合，分析低温挡、高温挡、中温挡的特点；
（2）根据低温挡的功率，结合，计算电阻；
（3）根据W=UIt，计算消耗的电能，根据W=Pt，计算时间。
9．（1）接触面的粗糙程度
（2）3、4
（3）不需要；；不正确，木块处于静止状态，其所受拉力与滑动摩擦力为一对平衡力，因此拉力传感器的示数反映的是木板对木块滑动摩擦力的大小
探究滑动摩擦力大小的影响因素时，
（1）根据图1、2，压力相同，接触面的粗糙程度不同，图2中，接触面粗糙程度更大，弹簧测力计的示数更大，滑动摩擦力更大，可知，滑动摩擦力的大小与接触面的粗糙程度有关；
（2）探究滑动摩擦力与接触面积的关系时，应控制压力大小和接触面粗糙程度不变，只改变接触面积，选3、4两图，进行实验；
（3）①实验中，向右拉动木板时，木块对木板的压力不变，接触面的粗糙程度不变，滑动摩擦力不变，故不需要匀速拉动木板；
②在竖直方向上，木块受到竖直向下的重力和竖直向上的支持力，大小相等，方向相反，作用点在重心，如图
；
③木块处于静止状态，受到平衡力，细线对木块的拉力等于木块受到的滑动摩擦力，故拉力传感器的示数反映的是木块与木板间的滑动摩擦力大小，故小明的想法不正确。
（1）探究摩擦力与接触面的粗糙程度的关系，保持压力大小相同，接触面的粗糙程度不同；
（2）探究滑动摩擦力与接触面积的关系时，控制压力和接触面粗糙程度不变，只改变接触面积；
（3）木块相对水平桌面处于静止状态，根据二力平衡条件分析；静止的物体受到平衡力，竖直方向上重力和支持力是平衡力，力的大小相等，方向相反，在同一直线上；拉力传感器的示数反映的是木板与木块间的滑动摩擦力大小。
10．（1）重力势；惯性
（2）A
（3）省力
（4）62.5；1.08×104
解：（1）当小列车在顶端静止时，小列车的高度最高，速度最小，重力势能最大，动能最小；
由于小列车具有惯性，越过顶点，小车靠惯性完成整个翻滚穿越过程；
（2）小列车与轨道间有摩擦力，小列车从顶端向下运动过程中，小列车克服摩擦做功，部分机械能转化为内能，机械能逐渐减少，所以A点的机械能最大；
（3）使用斜面能够省力，但是费距离，小列车被推上高处利用了斜面能省力的特点，使用任何机械都不能省功。
（4）克服乘客和小列车重力做的功是有用功，则有用功：W有=Gh=3×104N×30m=9×105J，
电动机输出的总功：W总=Pt=45×103W×32s=1.44×106J，
所以斜面的机械效率：；
额外功：W额=W总-W有用=1.44×106J-9×105J=5.4×105J，
小列车与斜面的摩擦力：。
故答案为：（1）重力势；惯性；（2）A；（3）省力；（4）62.5；1.08×104。
（1）质量一定时，物体的高度越高，重力势能越大，速度越大，动能越大；物体由于具有惯性，会保持原来的运动状态不变；
（2）小列车与轨道间有摩擦力，小列车从顶端向下运动过程中，小列车克服摩擦做功，部分机械能转化为内能，机械能逐渐减少；
（3）使用斜面能够省力、费距离，使用任何机械都不能省功；
（4）根据W=Gh求克服乘客和小列车重力做的有用功，根据W=Pt求电动机输出的总功；根据求斜面的机械效率；根据W额=W总-W有求克服小列车与斜面摩擦力的额外功，根据W=fs求小列车与斜面的摩擦力。
11．（1）0.6；6×10-5
（2）1000；1
（3）0
（4）0.05
解：（1）图1中圆筒和铁块处于漂浮状态，受到的总浮力等于总重力，即F浮=G=0.6N；
它们浸入水中的总体积：；
（2）图2中圆筒底部受到水的压强是：p=ρ水gh=1.0×103kg/m3×10N/kg×10×10-2m=1000Pa，
受到水的压力为：F=pS=1000Pa×10×10-4m2=1N；
（3）此时圆筒中没有物体，为方便测量，圆筒A点应标上0kg刻度线；
（4）图2中圆筒受到的浮力：ΔF浮圆筒=ρ水gΔV排圆筒=1.0×103kg/m3×10N/kg×10×（10-5）×10-6m3=0.5N，
利用此装置测量时，圆筒B点的刻度线对应的质量应为。
故答案为：（1）0.6；6×10-5；（2）1000；1；（3）0；（4）0.05。
（1）图1中圆筒和铁块处于漂浮状态，受到的总浮力等于总重力；
根据计算它们浸入水中的总条件；
（2）根据p=ρ水gh计算图2中圆筒底部受到水的压强，根据F=pS计算受到水的压力；
（3）此时圆筒中没有物体，为方便测量，圆筒A点应标上0kg刻度线；
（4）根据F浮圆筒=ρ水gV排圆筒计算图2中圆筒受到的浮力的变化量，进一步计算利用此装置测量时圆筒B点的刻度线对应的质量。
12．（1）调零
（2）
（3）R平/Ω
（4）2.4；6
（5）将变阻器的滑片移至最右端；
解：（1）在实验前检查实验器材时，发现电流表指针位置如图甲所示，电流表指针偏向了零刻度线左侧，说明电流表使用前没有调零，需要进行的操作是对电流表进行调零。
（2）滑动变阻器一上一下串联接入电路中，开关闭合时电流表示数最小，变阻器连入电路的电阻最大，连接变阻器的右下方的接线柱，如图所示：
（3）为减小误差，应多次测量取平均值，①处应填写的内容为电阻的平均值R平/Ω。
（4）由图丙可知，电压表的量程是0～3V，分度值是0.1V，电压表的示数是2.4V，R的阻值为。
（5）①[6]闭合开关S，将滑片移至最右端，只有Rx的简单电路，读出电流表示数I1，则电源电压U=I1Rx。
③[7]在步骤②中，电阻Rx与滑动变阻器最大阻值串联，读出电流表示数I2，电源电压U=I2（R+Rx），
因电源电压不变，则I1Rx=I2（R+Rx），
解得
。
故答案为：（1）调零；（2） ；（3）R平/Ω；（4）2.4；6；（5）将变阻器的滑片移至最右端；。
（1）使用前电流表指针偏向了零刻度线左侧，说明电流表使用前没有调零；
（2）开关闭合时电流表示数最小，变阻器连入电路的电阻最大，连接变阻器的右下方的接线柱；
（3）为了减小误差，应多次测量取平均值；
（4）结合电压表的量程、分度值读数，利用欧姆定律求得R的阻值；
（4）根据电源电压不变列等式写出Rx的表达式。
13．（1）便于用温度计测量温度；20.6；提高热水的温度
（2）5×10-5
（1）①探究发电的电压与温度的关系，需要记录不同温度差下的电压表示数，若用蜡烛加热金属板，其温度无法知道，且温度不易控制，从而无法得到温度差，故撤去蜡烛，将上端金属板A浸入热水中，用温度计每隔一段时间测量冷、热水的温度，从而得到温度差：
②分析表格数据，当冷热水温度差越大时，发电的电压越高，要提高发电电压，可以增大温度差，即提高热水的温度或者降低室温；
（2）输出电流为：；
（1）①探究发电的电压与温度的关系，需要测量温度，分析表格数据可知，温度差的不同，电压不同由此分析得结论：
（2）根据P=UI，计算电流大小。
14．（1）500N；等于
（2）B
（3）不能
（4）不相等
（1）根据重力公式G=mg计算质量为的小吴在点受到的重力；质量不变，g值不变，根据重力公式G=mg可知，小吴在点时的重力等于在点时的重力。
（2）小吴到达点时速度最大，他在B点时的动能最大。
（3）小吴从点由静止开始下落，A点后弹性绳发生形变，小吴的机械能转化为弹性势能，存在空气阻力，小吴从点反弹后，克服重力做功，同时部分机械能转化为其他形式的能，机械能进一步减小，所以他从点反弹后，不能重新上升到点处。
（4）小吴从点由静止开始下落，机械能一部分转化为弹性绳的弹性势能，所以的机械能与在点的机械能也不相等。
重力：由于地球的吸引而使物体受到的力，大小为自身重力、方向竖直向下，作用点位于物体重心。
机械能：机械能为动能和重力势能之和，当质量不变时，动能和速度成正比，速度不变时，动能和质量成正比；当质量不变时，重力势能和高度成正比，高度不变时，重力势能和质量成正比。
（1）[1]质量为的小吴在点受到的重力
[2]质量不变，同一地点，g值不变，根据G=mg可知，小吴在点时的重力等于在点时的重力。
（2）动能跟质量、速度有关，质量不变，速度越大，动能越大，小吴到达点时速度最大，则他在B点时的动能最大。
（3）小吴从点由静止开始下落，A点后弹性绳发生形变，小吴的机械能一部分转化为弹性绳的弹性势能，小吴的机械能减小，由于存在空气阻力，小吴从点反弹后，需要克服重力做功，部分机械能转化为其他形式的能，机械能进一步减小，所以他从点反弹后，不能重新上升到点处。
（4）小吴从点由静止开始下落，A点后弹性绳发生形变，小吴的机械能一部分转化为弹性绳的弹性势能，所以即使忽略空气阻力，他在点的机械能与在点的机械能也不相等。
15．（1）37.2
（2）变大；A
（3）250；70%RH；上升
（1）每天工作时间：t1=6：30-6：00=30min=0.5h，t2=12：45-12：30=15min=0.25h，t3=17：45-17：30=15min=0.25h，总时间为t=t1+t2+t3=1h，工作一天，消耗的电能：W=Pt=1.2kW×1h=1.2kW h，一个月消耗电能：W总=1.2kW h×31=37.2kW h；
（2）控制电路中，湿敏电阻R与定值电阻R0串联，随着花棚内空气湿度增加，湿敏电阻R的阻值变小，控制电路的总电阻变小，电源电压不变，控制电路的电流会变大。
当控制电路的电流达到0.04A时，继电器的衔铁被吸合，此时电路电阻较小，湿敏电阻的阻值较小，空气湿度较大；当控制电路中的电流减小到0.03A时，衔铁被释放，此时电路电阻较大，湿敏电阻的阻值较大，空气湿度较小，则衔铁被吸合时，喷雾系统断开；衔铁被释放时，喷雾系统工作，故图甲中喷雾系统的C点应连接A点。
（3）花棚的湿度小于50%时，喷雾系统启动，当花棚的湿度为50%时，R的阻值为150Ω，此时电路的电流为0.03A，由欧姆定律得，此时电路电阻为：；
由串联电路电阻特点得，R0的阻值为：；
当控制电路的电流达到0.04A时，喷雾系统停止工作，计算电路电阻为：
由串联电路电阻特点，此时R的阻值为：，花棚湿度到达70%RH。
当使用时间长以后，控制电路的电压U会降低，喷雾系统停止工作时电路电流不变，由欧姆定律得，此时控制电路的电阻变小，定值电阻R0阻值不变，由串联电路电阻特点得，此时湿敏电阻的阻值变小，则这时花棚所控制的最高湿度会上升。
（1）根据工作时段，计算时间，利用W=Pt，计算水泵工作消耗的电能；
（2）结合图乙，根据湿度判断湿敏电阻R的阻值变化；控制电路中电阻变小，则电流的大，电磁铁磁性增强，吸引衔铁，图甲中，判断衔铁连接的触点；
（3）根据图乙，当湿度为50%时，判断湿敏电阻的阻值，根据喷雾系统启动时的电流，根据 ，计算总电阻，根据串联电路的电阻特点求出R的阻值；同理，根据喷雾系统停止工作时的电流，计算总电阻和湿敏电阻的阻值，根据图乙，判断花棚湿度；当控制电路中的电流一定时，总电压减小，可知控制电路的总电阻变小，湿敏电阻的阻值变小，根据图乙判断最高湿度的变化。
（1）每天上午6：00~6：30、中午12：30~12：45、下午17：30~17：45会自动闭合，则浇水系统的水泵一天工作的时间为
由得，水泵一个月（按31天）耗电
（2）[1]控制电路中，湿敏电阻R与定值电阻R0串联，随着花棚内空气湿度增加，湿敏电阻R的阻值变小，控制电路的总电阻变小，电源电压不变，由欧姆定律得，控制电路的电流会变大。
[2]当控制电路的电流达到0.04A时，继电器的衔铁被吸合，此时电路电阻较小，湿敏电阻的阻值较小，空气湿度较大；当控制电路中的电流减小到0.03A时，衔铁被释放，此时电路电阻较大，湿敏电阻的阻值较大，空气湿度较小，则衔铁被吸合时，喷雾系统断开；衔铁被释放时，喷雾系统工作，故图甲中喷雾系统的C点应连接A点。
（3）[1]如果花棚的湿度小于50%时喷雾系统启动，当花棚的湿度为50%时，R的阻值为150Ω，此时电路的电流为0.03A，由欧姆定律得，此时电路电阻为
由串联电路电阻特点得，R0的阻值为
[2]当控制电路的电流达到0.04A时，喷雾系统停止工作，由欧姆定律得，此时电路电阻为
由串联电路电阻特点得，此时R的阻值为
此时花棚湿度到达70%RH。
[3]当使用时间长以后，控制电路的电压U会降低，喷雾系统停止工作时电路电流不变，由欧姆定律得，此时控制电路的电阻变小，定值电阻R0阻值不变，由串联电路电阻特点得，此时湿敏电阻的阻值变小，则这时花棚所控制的最高湿度会上升。
16．（1）小水珠；静止
（2）不能
（3）乐音
（4）机械；做功
（1）当高温火焰喷到水中时，水迅速汽化成大量高温水蒸气，然后水蒸气在水面上方液化形式小水珠，产生了迅速扩展的庞大的白色气团；
试验卫星十七号发射的时候，试验卫星十七号相对于火箭位置不变，是静止的。
（2）声音的传播需要介质，真空不能传声，所以如果试验卫星十七号在太空发射很强的超声波，在地球上不能收到信号。
（3）火箭发射时巨大的声响对于专家来说使他们激动、愉悦，属于乐音。
（4）火箭发射时，燃料燃烧时化学能转化为内能，利用内能做功转化为火箭的机械能；
四冲程汽油机的做功冲程也是把内能转化为机械能，与四冲程汽油机的做功冲程能量转化情况相似。
（1）水蒸气液化形成小水滴，是液化现象，白气是液化形成的；相对于参照物，没有位置变化，是静止的；
（2）声音的传播需要介质，真空不能传声；
（3）给人带来干扰的声音是噪声，让人心情舒畅的声音，是乐音；
（4）燃料燃烧，化学能转化为内能；内能对外做功，内能转化为机械能；汽油机的做功冲程将内能转化为机械能。
（1）[1][2]当高温火焰喷到水中时，水迅速汽化成大量高温水蒸气，然后水蒸气在水面上方液化形式小水珠，产生了迅速扩展的庞大的白色“气团”；试验卫星十七号发射的时候，试验卫星十七号相对于火箭位置不变，是静止的。
（2）声音的传播需要介质，真空不能传声，所以如果试验卫星十七号在太空发射很强的超声波，在地球上不能收到信号。
（3）火箭发射时巨大的声响对于专家来说使他们激动、愉悦，属于乐音。
（4）[1][2]火箭发射时，燃料燃烧时化学能转化为内能，利用内能做功转化为火箭的机械能；四冲程汽油机的做功冲程也是把内能转化为机械能，所以这与四冲程汽油机的做功冲程能量转化情况相似。
17．（1）A
（2）C
（1）根据列车的的里程和时间，计算平均速度接近：
接近30m/s，故A符合题意，BCD不符合题意。
故选A。
（2）列车加速出站时，乘客身体具有惯性，继续保持原来的运动状态，会向后倾；故ABD不符合题意，C符合题意；
故选C。
（1）根据列车的路程和时间，利用 ，计算速度，判断合理的速度；
（2）列车加速行驶，乘客具有惯性，继续保持原来的运动状态，向后仰。
18．（1）速度为
答：起重船速度是；
（2）起重船满载时所受浮力为
答：“振华30”起重船，满载时受到海水的浮力为；
（3）处于液体内部的物体的所有表面都要受到液体的压强，压强大小与深度有关，越深处压强越大，深水潜水员在潜水时要受到比在水面上大许多倍的压强，如果不穿坚固耐压的潜水服，潜水员是承受不了那么大压强，所以必须穿上高强度耐压特制的潜水服才行；
（4）沉管下沉是因为灌水后，总重力大于沉管受到的浮力；沉管下半部分埋入海底的泥沙中，下表面不受海水的压力，根据浮力的产生原因，沉管不再受海水的浮力，此时空心密封沉管不会再上浮。
19．（1）甲、丙；甲、乙
（2）a；b；0.9×103
（3）D
（1）为比较不同液体的比热容，需要燃烧相同的燃料(确保相同时间放出的热量相同)，加热相同的时间，比较质量和初温相同的液体升高的温度，故可以选择甲、丙两图。
为了比较不同燃料的热值大小，要用不同的燃料，加热质量相同的同种液体，故可以选择甲、乙两图。
（2）①由图丁可以看出，在开始加热相同时间时（吸热相同），a液体的温度升高得快，因两液体质量相同，根据 可知，b液体的比热容较大。
②由图可知，加热10分钟，a液体升高的温度为80℃-20℃=60℃
b液体升高的温度为50℃-20℃=30℃
根据 变形，得
可知，在质量和吸热相同的情况下，升高的温度与比热容成反比，如果已知b液体的比热容是 ， 则 a液体的比热容是
（3）A．因水的比热容大，根据 ，质量相同的水和其它液体降低相同的温度，水放热多，故让流动的热水流过散热器取暖，A不符合题意；
B．因水的比热容大，根据 ，质量相同的水和其它液体升高相同的温度，水吸热多，故汽车发动机用水作为冷却剂，B不符合题意；
C．沿海地区多水，内陆地区多砂石，因水的比热容大，根据
在同样吸热或放热的情况下，沿海地区昼夜温差比内陆地区小，C不符合题意；
D．蒸发吸热有致冷作用，故夏天在房间内洒水降温，D符合题意。
故答案为：D。
（1）比较比热容大小的方法：
1、取相同质量的两种物质，吸收相同的热量，比较温度的变化量；
2、取相同质量的两种物质，升高相同的温度，比较吸收的热量；
比较热值大小是利用燃烧相同质量的不同燃料给质量相同的同种液体加热，比较液体升温的多少。
（2）①升高相同的温度，我们可以在纵轴上取一相同的温度，做横轴的平行线，看谁的加热时间长，谁的比热容就大，加热时间越短，吸热能力越弱；
②根据Q吸=cmΔt可知在质量和升高温度相同时，吸收的热量和比热容成正比，据此求出a的比热容。
（3）相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多。
20．（1）变小；大于
（2）；
（3）排水；小
(1)“新光华”号从长江驶到东海时，始终处于漂浮状态，F浮=G保持不变，根据阿基米德原理可知，“新光华”号排开水的体积，液体密度变大，排开水的体积变小，“新光华”号将上浮一些，其吃水深度变小；
“新光华”号可以通过水舱充水或排水来改变自身重力，根据物体的浮沉条件可知，当它所受重力大于浮力时，开始下潜；
(2)新光华号满载时受到的浮力：
F浮=G排=m排g =10.2×104×103kg×10N/kg=1.02×109N
当它下潜到最大深度时，主甲板受到水的压强：
P=ρ水gh=1.0×103kg/m3×10N/kg×16m=1.6×105Pa；
(3)由图可知，模拟半潜船由图乙到图丙是上升的过程，根据物体的浮沉条件可知，物体M要通过阀门排水，当重力小于浮力时上升；
由于模拟半潜船排开水的体积减小，根据阿基米德原理可知，M受到的浮力减小。
(1)“新光华”漂浮时，浮力等于重力F浮=G且保持不变，根据阿基米德原理可知，液体密度变大，“新光华”号排开水的体积变小，“新光华”号将上浮一些，其吃水深度变小；
“新光华”号可以通过水舱充水或排水来改变自身重力，当它所受重力大于浮力时，开始下潜；
(2)根据F浮=G排=m排g 计算新光华号满载时受到的浮力；
根据P=ρ水gh计算当“新光华”号下潜到最大深度时，主甲板受到水的压强；
(3)由图可知，模拟半潜船由图乙到图丙是上升的过程，根据物体的浮沉条件可知，物体M要通过阀门排水，当重力小于浮力时上升；由于模拟半潜船排开水的体积减小，根据阿基米德原理可知，M受到的浮力减小。
21．（1）不能；C
（2）西；滑动
（3）B；C
（1）惯性和物体质量有关，所以 系安全带 不能减小惯性，头枕是用来防止，车突然加速（或者后方追尾），颈部由于惯性，向后运动对人体造成伤害。C正确，ABD错误。
（2） 若汽车在向北行驶时突然向东转弯 ，人由于惯性继续向北运动，相对车向西倾斜， 车辆紧急刹车时，车轮与地面之间的摩擦主要属于滑动摩擦。
（3）车前进时，由于惯性会向AD处运动，所以为安全，人站在BC处。
惯性是物体的基本属性，只有物体重力有关，当物体速度发生变化时，由于惯性物体保持原来运动状态的属性，利用惯性的实例：运动员助跑起跳，乘车系安全带可以降低司机惯性带来的伤害，惯性不是力，不能用受到惯性、惯性力的作用进行表述。
22．（1）a；(1)由图2可知，当铜片转到a时，R1、R2并联，根据并联电路特点可知，此时电路的总电阻最小，由可知，电路的总功率最大，养生壶处于高火挡；当铜片转到c时，R2、R3串联，根据串联电路特点可知，此时电路的总电阻最大，总功率最小，养生壶处于保温挡；当铜片转到b时，只有R2工作，养生壶处于文火挡；电路处于高火状态下通电10s消耗的电能：W =P高t =1320W ×10s=13200J；答：电路处于高火状态，通电10s消耗的电能为13200J。
（2）铜片转到c时，等效电路如下图，两端的电压：
答：R3两端的电压为198V。
（3）铜片转到a时，R1、R2并联，养生壶处于高火挡，等效电路如下图，通过的电流：
由得，干路总电流：
通过的电流：
的电阻：
答： ①通过R2的电流为2A；②R1的电阻为55Ω。
(1)由图2可知，当铜片转到a时，R1、R2并联，当铜片转到b时，只有R2工作，当铜片转到c时，R2、R3串联，根据串并联电路特点和可知养生壶高火、文火和保温挡的电路连接；根据W=Pt求出电路处于高火状态下通电10s消耗的电能；
(2)根据串联电路的电压特点求出R3两端的电压；
(3)①根据欧姆定律求出铜片转到a时，通过R2的电流；
②根据求出通过的电流，利用求出干路电流，根据并联电流电流规律求出通过R1的电流，根据可求出R1的阻值。
23．（1）
（2）
（3）右
(1)反射角等于入射角，作入射光线a和反射光线b夹角的平分线即为法线，镜面与法线垂直，据此画出平面镜，平面镜成的像与物关于平面镜对称，作光源S关于平面镜的对称点即为像S'，作图如下：
(2)平行于凸透镜的主光轴的光线穿过凸透镜后过焦点，据此画出光线b经过凸透镜后的光线c如下：
(3)经过透镜光心O的光线传播方向不变，所以为了使S发出的经过光心O的光线d进入光纤内，应该水平向右移动凸透镜。
(1)反射现象中，反射角等于入射角，由此作出法线，法线垂直平面镜，由此再作出平面镜即可。作出S关于平面镜的对称点即为S在平面镜中成的像S'；
(2)平行于主光轴的光线经凸透镜折射后将过焦点；
(3)根据过光心的光线传播方向不改变分析。
24．（1）凸；B
（2）没有；变大
（3）117
（4）10.4
25．C
26．B
27．相互；增大；电磁波；凸；实；小
（1）航空器的旋翼对空气施加向下的力，空气对航空器产生向上的反作用力，从而获得向上的升力，则力的作用是相互的。航空器升空时，质量不变，高度增加，重力势能增大。
电磁波的传播不需要介质，航空器靠电磁波与控制中心联系。
（2）摄像头和照相机的镜头一样，相当于凸透镜，摄像头成像时，物距大于二倍焦距，远处的物体通过摄像头成倒立、缩小的实像。
根据凸透镜成实像的规律，物远像近像变小，摄像头远离物体时，像将变小。
（1）物体间力的作用是相互的，重力势能和物体的质量、高度有关；航天器利用电磁波传递信息；
（2）摄像头的镜头是凸透镜，物体在二倍焦距外，成倒立缩小的实像；物距变大时，像距变小像变小。
28．（1）硬度
（2）变大；不变
（3）C
（4）自身重力；5.15×105；3.96×104
29．（1）电；化学
（2）S；大
（3）0.15
（4）；4.8
30．（1）解：满油时收割机对水平地面的压力为
则满油时收割机对水平地面的压强。
（2）增大；收割机做功；柴油完全燃烧放出的热量为，则柴油质量为
（3）2.4；籽粒含水率
（1）满油时收割机对水平地面的压力等于重力，即，根据压强公式计算满油时收割机对水平地面的压强。
（2）根据功率公式计算可知收割机功率保持60kW不变，收割过程中减慢行驶速度，可以增大牵引力。根据做功公式计算收割机做功
结合热机功率计算柴油完全燃烧放出的热量为，根据热值公式计算柴油质量为。
（3）由图乙可知，当作业速度为4km/h时，喂入量是2.4kg/s。在喂入量不超过3.6kg/s内，作业速度和喂入量成正比关系，作物的品种、籽粒含水率等会对喂入量产生影响。
1、压强的计算公式：F=Ps，增加压强的方式有增加压力、减小受力面积、减小压强的方式有减小压力，增加受力面积；
2、功率的计算：公式为P=Fv，W=Pt；
3、物质的热值为单位质量燃料完全燃烧释放的能量，是物质的基本属性；只与燃料的种类有关，与燃料的质量、燃烧程度等均无关。公式为Q=mq。
4、效率的计算：公式为。
（1）满油时收割机对水平地面的压力为
则满油时收割机对水平地面的压强
（2）[1]根据，收割机功率保持60kW不变，收割过程中减慢行驶速度，是为了增大牵引力。
[2]收割机做功
[3]柴油完全燃烧放出的热量为
则柴油质量为
（3）[1]由图乙可知，当作业速度为4km/h时，喂入量是2.4kg/s。
[2]由图乙可知，在喂入量不超过3.6kg/s内，作业速度随喂入量变化而变化，且成正比关系，当作业速度一定时，作物的品种、籽粒含水率等会对喂入量产生影响。
31．（1）S
（2）b；变小；右
（3）70
（4）55
（1）根据安培定则可知开关S1闭合后，电磁铁上端为S极；
（2）由甲图可知，电磁铁的衔铁被吸下，继电器金属板和触点b接通时，电路为R1的基本电路；继电器金属板和触点a接通时，R1与R2串联；因串联电路中的总电阻等于各部分电阻之和，所以继电器金属板和触点b接通时，为R1的基本电路，电路处于加热状态；继电器上方触点和触点a接通时，R1与R2串联，电路处于保温状态；由乙图可知，当温度降低时，热敏电阻Rt的阻值变小，即热敏电阻Rt的阻值随温度的降低而变小；由乙图可知，开始保温的温度越低，热敏电阻的阻值越小，由
和串联电路电阻特点可知
因此使热水器刚开始保温时的温度降低一些，则应增大变阻器接入电路的阻值，即滑动变阻器R的滑片应该向右移。
（3）已知当电磁铁线圈中的电流
时，保温电路接通；则
时，由
可得，电路的总电阻为
根据电路图甲可知，控制电路为滑动变阻器R、Rt的串联电路，当调节滑动变阻器R为150Ω时，根据串联电路电阻的规律知，Rt的电阻为
由图乙可知，当
时，温度为70℃。
（4）由
可得电阻丝R1的阻值为
（1）根据安培定则分析；
（2）由甲图可知，电磁铁的衔铁被吸下，继电器的金属板和触点b接通时，电路为R1的基本电路；继电器的金属板和触点a接通时，R1与R2串联；根据串联电路特点和P=可知电路的工作状态；分析图象可知热敏电阻Rt的阻值随温度的变化而变化情况；根据图乙可知，开始保温的温度越低，热敏电阻的阻值越小，根据欧姆定律的应用和串联电路电阻特点可知变阻器接入电路的阻值变化；
（3）根据电路图甲可知，控制电路为滑动变阻器R、Rt的串联电路，根据题意可知，当电路电流为10mA时，刚开始保温，根据欧姆定律的应用求出此时电路的总电阻，然后根据串联电路电阻特点求出Rt的阻值，再根据图乙读出此时恒温箱刚开始保温时的温度；
（4）根据P=即求出R1的阻值。
32．（1）静止；增大
（2）照相机；电磁波；厘米
（3）5；60
（1）汽车在行驶过程中， 车上的人与车之间没有发生位置变化，所以以车为参照物，车上的人是静止的；
轮胎表面有凹凸不平的花纹，是为了增大车轮与地面的摩擦力，防止打滑。
（2）自动驾驶车的摄像头是车的“眼睛”，此时物体放在二倍焦距以外，成倒立、缩小的实像，它的工作原理与照相机相同。
电磁波可以在真空中传播，车顶的激光雷达可以接收北斗卫星的电磁波信号，对车辆实现厘米级的定位。
（3） 加热除雾时，电路中的总电阻为：
电路中的总电流为：
加热功率为：
P=UI=12V x 5A=60W
（1）研究物体运动状态时，要选择合适的参照物，若物体和参照物之间位置发生变化，则物体是运动的，若物体和参照物之间位置没有发生变化，则物体是静止的；
增大摩擦力的方法：在压力一定时，通过增大接触面的粗糙程度来增大摩擦力；在接触面粗糙程度一定时，通过增大压力来增大摩擦力；变滚动摩擦为滑动摩擦。
（2）u>2f，成倒立、缩小的实像，f
(3)根据并联电路电阻的特点求出电路中的总电阻，根据欧姆定律求出电路中的总电流，根据P=UI求出加热功率。
33．（1）；B、C；9V
（2）；否
34．（1）a；13200J
（2）198V
（3）2A；55Ω
35．（1）；；省力
（2）大于
36．（1）
（2）
（3）右
同课章节目录
