2025学年中考物理满分冲刺【广东省最新中考模拟题】
专题19 综合题
一、综合题
1．（2025·乳源模拟）阅读短文，回答问题。
两栖攻击舰
题图甲所示是我国自主研制的两栖攻击舰。该舰艇采用燃电双推进系统，满载时排水量为4.8万吨，最大吃水深度为8m。其在某次直线航行动力测试中，采用燃气模式，总消耗燃气5吨，燃气在发动机中完全燃烧所释放能量的30%用于推动舰艇前进。设测试中发动机当前消耗燃气质量占总消耗燃气质量的百分比为D，通过调节，航行速度v与D的关系如题图乙所示，其中D<10%时的图线未画出。在航行过程中，舰艇受到的阻力大小并不恒定，当航速在10~20km/h时，阻力大小与航速大小成正比，当航速为10km/h时，受到的阻力大小为3×105N，航速超过20km/h时，阻力与航速不再是正比关系。表格是测试中D在各范围内对应的航行路程s，其中（s1+s2）∶s3=3∶4.（ρ海水=1.03×103kg/m3，ρ淡水=1.0×103kg/m3，q燃气=3.6×107J/kg，g取10N/kg）
D 0~10% 10%~60% 60%~100%
s s1=17km s2 s3
（1）舰艇从淡水域驶入海水域（忽略舰艇总质量的变化），所受浮力 ，吃水深度 。（均选填“变大”“变小”或“不变”）
（2）若舰艇在淡水域时达到了最大吃水深度，其底部受到水的最大压强为 Pa。满载时所受的重力为 N。
（3）舰艇以10km/h匀速航行时牵引力做功功率为P1，以15km/h匀速航行时牵引力做功功率为P2，则P1∶P2= 。
（4）此次动力测试中，舰艇总航行路程为 km。
2．（2025·南沙模拟）
（1）如图所示， 光源S发出的一束光经平面镜反射后射入水中(O点为入射点)，在容器底形成一光斑。
①请在图中画出S在平面镜中所成的像 S'；
②请在图中画出这束光的反射光线、对应的入射光线，以及反射光线射入水后的折射光线 ；
③在光源、平面镜、容器的位置不动的情况下，容器中的水位下降过程中，在容器底的光斑将 (选填“向左移动”“静止不动”或"向右移动”)。
（2）如图所示，光源M(图中没画出)放在焦距为 3cm 的凸透镜前， 0cm 处为凸透镜光心。a、b、c是M发出的三条光线经凸透镜折射后的光线，相交于M'。
①分别画出光线a和b对应的入射光线；
②请在图中画出确定光源M的位置 ；
③光线c经凸透镜折射前的入射光线 (选填“经过”或“不经过”)凸透镜的焦点。

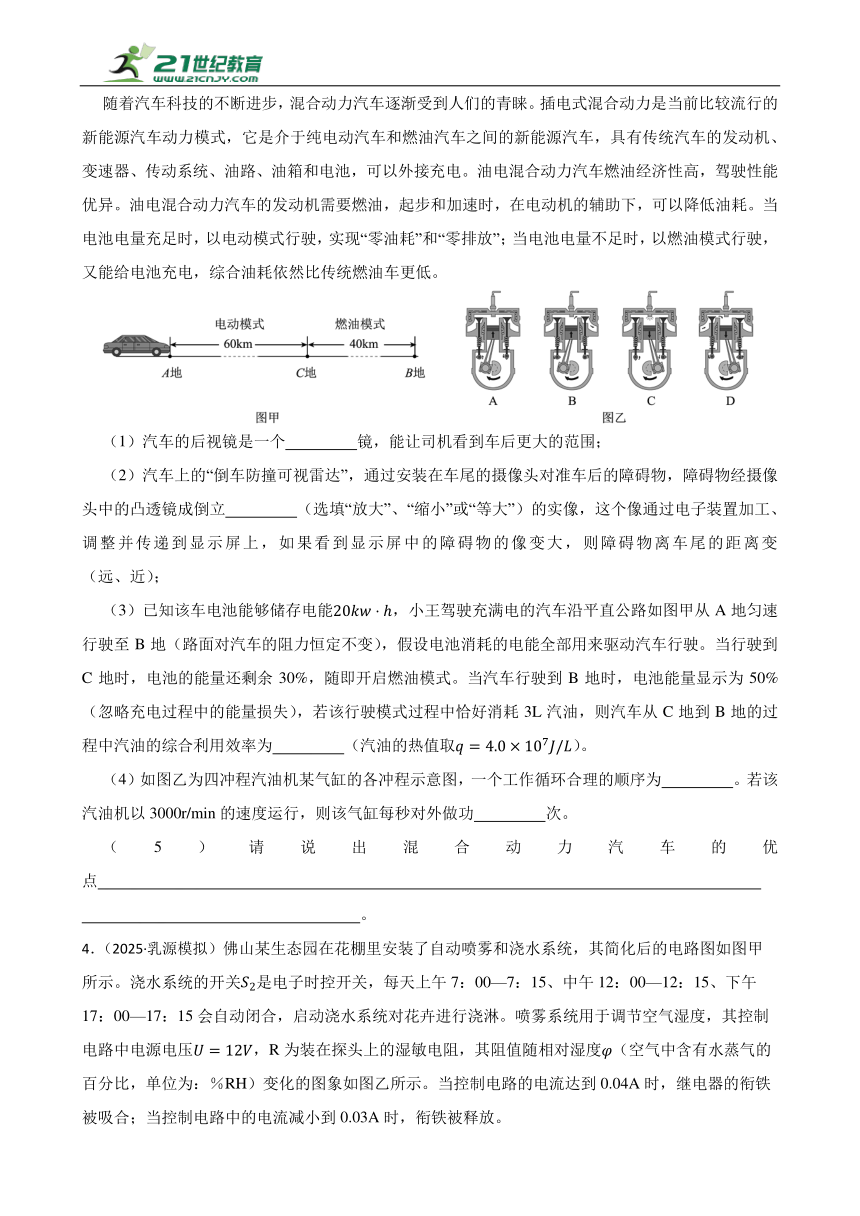

3．（2025·佛山模拟）阅读材料，回答问题。
混合动力汽车
随着汽车科技的不断进步，混合动力汽车逐渐受到人们的青睐。插电式混合动力是当前比较流行的新能源汽车动力模式，它是介于纯电动汽车和燃油汽车之间的新能源汽车，具有传统汽车的发动机、变速器、传动系统、油路、油箱和电池，可以外接充电。油电混合动力汽车燃油经济性高，驾驶性能优异。油电混合动力汽车的发动机需要燃油，起步和加速时，在电动机的辅助下，可以降低油耗。当电池电量充足时，以电动模式行驶，实现“零油耗”和“零排放”；当电池电量不足时，以燃油模式行驶，又能给电池充电，综合油耗依然比传统燃油车更低。
（1）汽车的后视镜是一个 镜，能让司机看到车后更大的范围；
（2）汽车上的“倒车防撞可视雷达”，通过安装在车尾的摄像头对准车后的障碍物，障碍物经摄像头中的凸透镜成倒立 （选填“放大”、“缩小”或“等大”）的实像，这个像通过电子装置加工、调整并传递到显示屏上，如果看到显示屏中的障碍物的像变大，则障碍物离车尾的距离变 （远、近）；
（3）已知该车电池能够储存电能，小王驾驶充满电的汽车沿平直公路如图甲从A地匀速行驶至B地（路面对汽车的阻力恒定不变），假设电池消耗的电能全部用来驱动汽车行驶。当行驶到C地时，电池的能量还剩余30%，随即开启燃油模式。当汽车行驶到B地时，电池能量显示为50%（忽略充电过程中的能量损失），若该行驶模式过程中恰好消耗3L汽油，则汽车从C地到B地的过程中汽油的综合利用效率为 （汽油的热值取）。
（4）如图乙为四冲程汽油机某气缸的各冲程示意图，一个工作循环合理的顺序为 。若该汽油机以3000r/min的速度运行，则该气缸每秒对外做功 次。
（5）请说出混合动力汽车的优点 。
4．（2025·乳源模拟）佛山某生态园在花棚里安装了自动喷雾和浇水系统，其简化后的电路图如图甲所示。浇水系统的开关是电子时控开关，每天上午7：00—7：15、中午12：00—12：15、下午17：00—17：15会自动闭合，启动浇水系统对花卉进行浇淋。喷雾系统用于调节空气湿度，其控制电路中电源电压，R为装在探头上的湿敏电阻，其阻值随相对湿度（空气中含有水蒸气的百分比，单位为：％RH）变化的图象如图乙所示。当控制电路的电流达到0.04A时，继电器的衔铁被吸合；当控制电路中的电流减小到0.03A时，衔铁被释放。
（1）浇水系统的水泵参数如下表，则水泵一个月（按30天）耗电 ；
型号 SC**** 材质 不锈钢
功率 1200W 颜色 灰白色
电源 220V/50Hz 重量 80kg
（2）随着花棚内空气湿度减小，控制电路的电流会 （选填“变大”“变小”或“不变”），图甲中喷雾系统的C点应连接 （选填“A”或“B”）点，浇水系统和喷雾系统的连接方式是 联；
（3）如果花棚的湿度小于50％时喷雾系统启动，则的阻值为 Ω；当花棚湿度到达 ，喷雾系统停止工作。当使用时间长以后，控制电路的电压U会降低，这时花棚所控制的最高湿度会 （选填“上升”“下降”或“不变”）。
5．（2025·番禺模拟）如图甲是通过压感系统自动调整磁力大小的磁悬浮盆栽装置（额定电压为12V），放置于水平桌面上，盆栽底部有一个磁铁，悬浮原理简化如图乙。
（1）闭合开关后，盆栽悬浮于空中，请在“●”上画出盆栽的受力示意图 。
（2）请在图乙中AB段的电路上，填上合理的电路元件符号，并用箭头标出螺线管导线中的电流方向 。
（3）若给盆栽加水，压感系统需将滑动变阻器滑片P向 （选填“左”“右”）移动，盆栽才能继续保持悬浮。
（4）该装置正常工作的电流为100mA，则1小时消耗的电能为多少 ？（写出必要的计算过程）
6．（2025·黄埔模拟）小明同学需要初步检查一批100mL的小瓶消毒酒精密度是否合格。于是他自制一个微型密度计来测量这些消毒酒精的密度。（密度计测量液体密度时漂浮在液体中，如图丙所示）
（1）首先，小明估算密度计的质量。对于100mL的小瓶消毒酒精来说，用微型密度计测量时排开1mL的酒精比较合适，这样不会导致酒精溢出。若酒精的密度为，质量为m的密度计正常测量时，排开1mL的酒精，则排开的酒精质量为 g，且 （选填“>”“<”或“=”）；
（2）小明用制作棉签的实心塑料杆作为标度杆，塑料杆中部套一个密度较小的泡沫塑料球作为浮子，下端绕有铜丝作为配重，初步做成一个微型密度计，如图甲所示。
①若这个密度计放入酒精中会触碰瓶底，如图乙所示。为了使密度计漂浮，以下对密度计的调整，合理的有哪些？ （填写字母）。
A．去掉泡沫塑料球
B．适当减少铜丝的质量
C．适当上移浮子在标度杆上的位置
D．适当上移铜丝在标度杆上的位置
E．换一个同种材料、体积大一些的浮子
F．把塑料杆换成外形相同、密度更大的铜杆
②调整后，密度计漂浮在密度为的酒精中，液面位于标度杆的A位置，如图丙所示；密度计漂浮在密度为的酒精中，液面位于标度杆的B位置（图中未标出）。已知，则B位置在A位置的 （选填“上方”“下方”），判断依据是 。
③消毒酒精的密度在和之间是合格的。若A、B之间的距离过小，不利于检测，则应换用直径更 （选填“大”“小”）的实心塑料杆。
7．（2025·黄埔模拟）如图甲所示为一个自动温度报警器的装置，开关闭合后，当温度达到设定条件时，电铃将发出警报声。
（1）请你用笔划线完成甲图电路图的连接，以实现题目所要求的功能；
（2）图甲中电磁铁的A端为 极；
（3）如图乙所示，将蹄形磁体悬挂起来且处于静止状态，则N极一端指向地理的 极（选填“南”“北”）；
（4）丙图中a、b位置的磁感线已画出，将通电导线（“ ”表示电流方向垂直于纸面向里）放置于a位置，此时通电导线在磁场中受力方向向下，若将该通电导线放置于b位置，则此时通电导线在磁场中受力方向 （选填“向上”“向下”）。
8．（2025·斗门模拟）在城市的大街小巷，我们随处可见监控摄像头，它们为保障公共安全发挥着重要作用。许多监控摄像头配备了焦距固定的凸透镜，使图像成在凸透镜后面一倍焦距与两位焦距之间的感光元件上。如表为某一品牌3种不同型号（用①、②、③表示）摄像头的有关信息。如图为摄像头监控范围示意图。
型号 镜头焦距 监控角度 监控距离
① 2.8mm 5m
② 4mm 10m
③ 6mm 15m
（1）摄像头在使用过程中，物体在感光元件上成 （选填“倒立”或“正立”）、 （选填“放大”或“缩小”）的实像。
（2）若有苍蝇停留在镜头前6mm处，则能使苍蝇在感光元件上形成清晰的像的摄像头是 （选填型号）。
（3）图2是三个型号摄像头所拍摄的画面，其中由摄像头①所拍摄的是（ ）
A．
B．
C．
（4）某些监控摄像头还带有自动对焦功能，当物体靠近摄像头时，镜头会自动 （选填“向前”或“向后”）移动，以保证像始终落在监控内的感光元件上，所成的像会 （选填“变大”“不变”或“变小”）。
9．（2025·乳源模拟）近年来电动自行车数量急剧增加，为保障骑行安全，新国标《电动自行车安全技术规范》规定其最高车速不超过25km/h。某科创小组设计了超速报警装置，其简化电路（未连接完整）如题图甲所示。该装置由传感电路和执行电路两部分组成，传感电路中电源电压为12V，定值电阻R=6Ω，当车速在10~40km/h时，通过自动控制让可变电阻的阻值与车速之间的关系如题图乙所示。闭合开关S，当车速km/h时，绿灯正常发光；当车速km/h时，红灯正常发光，报警器工作。已知报警器和两灯的额定电压均为220V，电磁铁线圈的电阻忽略不计。
（1）由题图乙可知，的阻值随车速的增大而 ；
（2）传感电路中电流越大，电磁铁的磁性越 ；
（3）题图甲中的B灯为 灯；
（4）闭合开关S，当v=20km/h时，通过电磁铁线圈的电流为 A；
（5）用笔画线代替导线，将题图甲所示电路连接完整，要求导线不能相交。
10．（2025·增城模拟）小明在进行足球训练时，看到发球装置将足球斜向上抛出，
位置 机械能/J 动能/J
A点 53 30
B点 46 19
C点 40 30
（1）小明在训练中某次抛出足球轨迹如图1，A、B、C为足球下落过程先后经过的点，若此过程中足球在各点位置的机械能和动能如下表，
①足球在A点时的重力势能 C点时的重力势能，在A点的速度 C点的速度(以上两空均选填“大于”“小于”或“等于")，
②从A到B的过程中足球的机械能损失量为 J
（2）小明发现发球装置可调节发射足球的抛射角和抛出速度，实现射程不同.小明查得：忽略空气阻力时，足球被抛出后运动轨迹如图2虚线所示，抛出方向与水平方向的夹角为抛射角，A点的速度为抛出速度v， A点到落地点的水平距离为射程x.同时，x与v之间满足公式.，其中k的大小与抛射角的关系如图3所示
①v不变时，抛射角大小为 度时，x最大，
②若抛射角为90度，v为10m/s， 则x为 m.
③小明想探究“抛射角一定时，x与v2的关系"，设计了以下步骤：
a.把抛射角调为45度，v设定为5m/s， 将足球从A点抛出，
b.记录足球落地位置，用卷尺测出x并记录，
c.把抛射角调为 度，将v逐次增加5m/'s 重复步骤 a、 b. 进行多次实验，直到v增加到 30m/s 为止，
请帮他设计实验数据记录的表格 。
11．（2025·增城模拟）某款电热锅工作电路图简化如图，、为加热电阻，. 电热锅的部分参数如下表所示. 把电热锅接入220V的家庭电路中.
额定电压 220V
保温功率 88W
加热功率 550W
（1）调节开关S可使电热锅处于“关”、“加热”、“保温”三种工作状态，当开关S 的闸刀与触点 (选填“1”“2”或“3")接触时，电热锅处于保温状态，理由是： 。
（2）将电热锅调至加热状态，求：
①电路中的电流：
②通电1min 电路消耗的电能.
（3）求R2的阻值.
12．（2025·南沙模拟）如图1是一根质量不均匀，重力为G的硬杆(“·”点表示重心)放在水平地面上，现在要用最小动力F将木板一端抬起；
（1）请根据题意在图1中标出支点的位置 (用O表示)；
（2）请在图1画出所用最小动力F的示意图和它的力臂L1 ；
（3）用L2表示重力的力臂，根据杠杆平衡条件，最小动力的大小是F= (用题目中的G、L1和L2表示)；
（4）小华同学想要测量这根硬杆的重力。由于所用测力计的量程小于硬棒的重力，因此设计了如下步骤：
步骤1：如图2，将硬杆左端放在支架上，用弹簧测力计竖直向上拉硬杆的右端，当硬杆提起到水平位置时，读出弹簧测力计的示数为F(在量程范围内)；
步骤2：如图3，将硬杆右端放在支架上，用弹簧测力计竖直向上拉硬杆的左端，当硬杆提起到水平位置时，读出弹簧测力计的示数为F2(在量程范围内)；则：
①请判断F1和F2的大小关系：F1 F2(选填“>”“<"或“=”)
②硬杆重力的数学表达式为：G= (用F1和F2表示)
13．（2025·花都模拟）小李同学设计了一款智能猫咪窝，其简化电路图如图所示。R1、R2均为5Ω的定值电阻，R3为压敏电阻，其阻值随着压力的增大而减小。U和U为恒压电源。当猫咪进入猫窝时，标有“3.8V 1.14W”的红灯 L正常发光，小风扇M工作，此时电流表的示数为0.5A；当猫咪离开猫窝时，额定电压为2.5V的绿灯L2发光，此时电流表的示数如图所示。
（1）小李在选择衔铁材料时，能否使用铝片 。
（2）由题目可得，当猫咪进入猫窝时，与衔铁连接的a触点应和 (选填“b”或“c”)触点接通；
（3）求红灯L1正常发光时的电流；
（4）当猫咪进入猫窝时，求小风扇 M 工作 100s所消耗的电能；
（5）图所示的电流表示数为 A；
（6）当猫咪离开猫窝时，绿灯L2是否正常发光 (请写出你的分析计算过程)
14．（2025·花都模拟）小明利用如图所示的滑轮组(绕线并没有画出)把重物M匀速提升1m， 用时 4s， 拉力为F。已知每个滑轮重 40N；重物M和绳子自由端的路程随时间变化的 s-t 图像如图所示；整个过程中，有用功和额外功的大小如图所示。
（1）图2中表示绳子自由端的路程随时间变化的图线是 (选填“A”或“B”)；
（2）结合图所示的s-t图像，请在图1中正确画出此次滑轮组的绕线方式；
（3）求重物M的重力；
（4）求滑轮组的机械效率；
（5）以下是小彬和小杜两位同学计算拉力F大小的解题思路：
小彬：先算出重物M以及动滑轮的总重力G总， 然后数出吊着动滑轮的绳子段数n，最后利用公式求出拉力F的大小。
小杜：先根据图算出总功Wa， 再根据图16得出绳子自由端移动的距离s，最后利用公式F= 求出拉力F的大小。S
你认为哪一位同学算出来的拉力F的大小是正确的 并说明另一位同学的问题所在。
15．（2025·惠城模拟）我国自行设计的“蛟龙号”载人潜水器的示意图如图所示。“蛟龙号”的外壳主材选用钛合金板，其主要技术参数如表所示。“蛟龙号”挂有适当数量的压载铁，可通过改变压载铁的数量，来控制其下沉或上浮。“蛟龙号”采用科学家们研发的具有世界先进水平的高速水声通信技术，即声呐通信。
体积 50 最大速度/节 25
质量/kg 最大载荷（不包括乘员质量） 220
最大下潜深度/m 7000 乘员人数（每人质量不超过） 3
（1）钛合金具有硬度大、耐腐蚀性好和耐热性高等特点。航空发动机用钛合金制造低压压气机盘和叶片，主要是利用钛合金 的特点；“蛟龙号”的外壳主材选用钛合金板，使其能更好地在海水中工作，主要是利用钛合金 的特点；
（2）“蛟龙号”在下潜的过程中受到海水的浮力 （选填“变大”“变小”或“不变”）；
（3）加速下沉的“蛟龙号”，若在经过某一密度均匀的海水区域时，迅速抛掉部分压载铁，使其所受的浮力等于重力，不计水的阻力，则其将_____；
A．继续加速下沉 B．减速下沉
C．匀速下沉 D．立即静止
（4）“蛟龙号”采用“深潜器无动力下潜上浮技术”，它通过改变压载铁的数量，实质上就是通过改变它所受的 来实现浮沉，当它处于深的工作区时，它所受海水的压强为 。（，取）
16．（2025·东莞模拟）据统计，每燃烧1kg燃油约排放3.3kg二氧化碳。为实现碳达峰、碳中和的目标，氢能作为一种绿色低碳的清洁能源在我国交通领域的应用场景不断扩大，使用氢燃料电池的交通工具不断丰富，其应用流程如下。
（1）储氢瓶在高压下储存氢气时，瓶内气体的温度会升高，该过程中氢气的内能 （选填“增大”“减小”或“不变”）；汽车冷却系统中，水箱内的液态水通过 （填写物态变化名称）吸收热量，有效降低发动机温度；
（2）氢燃料电池将化学能直接转化为 能供电动机使用，电动机的工作原理是 ；
（3）以氢燃料电池卡车为例，若卡车在水平路面上匀速行驶72km用时1h，功率为172kW；
①求以当前速度卡车行驶72km消耗的能量为 kJ；
②与燃油卡车相比，氢燃料电池卡车行驶72km可减排二氧化碳的质量为 。（燃油机的效率取36%，燃油的热值q取4.3×107J/kg）
17．（2025·东莞模拟）目前，新能源智能汽车进入许多家庭，随着科技发展，计算芯片、人工智能、大数据、云计算、信息通信等多个高新技术产业，具备产业深度融合，已成为汽车产业发展战略方向。
如图甲所示是一款新能源智能汽车，车顶覆盖薄膜式太阳能电板，车窗采用“智能玻璃”，除了可实现调节温度和透明度（透过玻璃的光照度与入射光照度之比），还具有单向透光功能，可以从车内看到车外景象，而车外看不见车内景象；车身配有多个雷达，充分提高了行车的安全性。
（1）如图乙所示，汽车挡风玻璃是倾斜的，是使车内物体通过挡风玻璃所成的像位于 （选填“上方”、“下方”或“正前方”），不妨碍司机视线。司机通过两侧后视镜看到的“车外的景物”是景物的 （选填“虚”或“实”）像。
（2）改变按压汽车喇叭开关的力度，可改变喇叭发出声音的 （选填“音调”、“音色”或“响度”）。
（3）如图丙所示，汽车前灯的反光装置相当于 （选填“平面镜”、“凹面镜”或“凸面镜”），它对光线有 （选填“会聚”或“发散”）作用。
（4）炎炎夏日，汽车停在露天停车场，若把装满水的矿泉水瓶留在车内，太阳光透过矿泉水瓶后可能将汽车内的易燃物引燃。这是由于 。
18．（2025·东莞模拟）某款电热桌垫（如图甲所示）由12V电源供电，发热部分由两根电热丝组成，R1、R2的阻值分别为6Ω、12Ω，该桌垫可通过调温开关控制不同的电功率（不考虑温度的变化对电阻的影响），图乙为其内部电路结构。求：
（1）将开关S拨到“cd”时，电热桌垫处在 （选填“关”、“低温”或“高温”）挡；
（2）该电热桌垫消耗的最大功率；
（3）当电热桌垫处于低温挡时，在5min内产生的热量。
（2025·东莞模拟）【无人机应用】为热烈庆祝中华人民共和国成立75周年，深圳湾人才公园举办了“天空之城，大有可能”全城万架无人机表演。请根据相关情景涉及的物理知识完成下列各题。
19．如图所示，当小安一家人开车到公园停车场倒车时，尾部在非安全距离内遇到障碍物，倒车雷达发出警报声，避免了车辆发生剐蹭。在倒车雷达工作的过程中，会应用到下列物理知识中的哪几项（ ）
①声的反射
②超声波
③声波可以传递信息
④声波可以传递能量
A．只有③ B．只有④ C．有①②③ D．有①②④
20．如图所示，当10197架无人机同时悬停在空中时，为市民游客带来了一场科技与艺术完美融合的视觉盛宴，让海内外观众感受到深圳科技的“硬核力”！下列相关说法不正确的是（ ）
A．无人机定位系统利用电磁波传递信息
B．无人机在水中的像与它一样大
C．给无人机水平直线飞行时，重力对它做功
D．无人机上的LED灯是一种半导体材料
21．无人机的核心部件为电动机，图中能说明电动机工作原理的是（ ）
A． B．
C． D．
22．（2025·河源模拟）拉杆箱为人们的旅途提供了极大的便捷.
（1）如题图所示为一拉杆箱示意图，将其视为杠杆，0为支点，拉杆箱所受重力300N，OA 为 120cm， OC 为24cm.用力F在A点沿图示方向提起拉杆箱，则它属于 杠杆， F为 N.
（2）使拉杆箱在题图示位置静止的最小动力为 N.生活中，常把箱内较重物品靠近0点摆放，这样使拉杆箱在图示位置静止的最小动力将 (选填“变大”、“变小”或“不变”).
（3）拉杆箱底部安装轮子除了 摩擦外，还通过 动力臂的方式使拉动更省力(以上两空选填“增大”或“减小”).
23．（2025·深圳模拟） 明明家一款电热水壶工作时有两挡，分别是热水挡和温水挡。如图2所示是其电路简图，、为电热丝，通过操作开关，可以提供温水和热水，相应参数如表。当电热水壶在额定电压下工作时，求：
额定电压 额定功率
220V 温水 热水
1980W 4400W
（1）当开关 闭合（选填“”或“”或“和”）时电热水壶处于温水挡，是多大 ？
（2）电热丝的阻值是多大 ？
（3）若热水挡通电20s，可以把1kg水从加热到，热水挡的加热效率是多少 ？[结果保留到]
24．（2025·罗湖模拟）图甲所示是生活中常见的膨胀螺栓，按照图乙所示的方法安装好膨胀螺栓，下方挂很重的吊扇也不脱落。
（1）螺栓安装前如果不清理墙孔中松软的砂石会导致螺栓松动，原因是螺栓与砂石间可能会产生 （选填“滚动”、“滑动”或“静”）摩擦，这种情况会导致螺栓与墙体间的摩擦力大大减小；吊扇在工作时对屋顶的拉力 （选填“大于”、“等于”或“小于”）吊扇的重力。
（2）膨胀管与墙孔间的摩擦力f与压力F之间的关系近似为，若不考虑膨胀螺栓所在的墙孔发生形变，要螺栓吊起10kg重物，膨胀管与墙孔间的压力至少要达到 N。
（3）在物理学中，两个物体间的滑动摩擦力f与压力F的关系为，μ称为这两个接触面间的动摩擦因数。图丙所示实验中，木块重为4N，木板重为8N，木块与木板间的动摩擦因数大小为0.3，木板与地面之间的动摩擦因数大小为0.5，若用拉力F将木板匀速抽出，则测力计的示数是 N。
25．（2025·广州模拟）（1）心肺机用“电动泵”替代心脏，推动血液循环，“电动泵”的工作原理如图所示，将线圈ab固定在活塞一端，利用其与固定磁铁间的相互作用带动活塞运动，从而使血液定向流动。阀门都只能单向开启，反向则封闭管路，如图所示，当线圈中的电流从a流向b时，电磁铁的左端为 （选填“N”或“S”）极，此时活塞将向 （选填“左”或“右”）运动，此时“电动泵”处于 （选填“送血”、“抽血”）状态，促使血液流动；
（2）小明想设计一款温控自动报警器，在水银温度计里封入一段金属丝，当温度在正常范围内时，绿灯亮表示正常；当温度升高达到金属丝下端所指示的温度时，红灯亮表示警报，红灯和绿灯（额定电压220V）。请你按照小明的设想，请用笔画代替导线完成电路连接。
26．（2025·珠海模拟）音乐喷泉是集声光电技术于一体的装置，它通过电脑采集音乐的声音频率特征，并将其转化为控制信号，控制水泵喷出水柱，形成喷泉。如图甲为控制喷泉工作的模拟电路，控制电路电源电压，呈周期性变化（如图乙所示），定值电阻，E为具有特殊功能的电子元件，当时，电路中没有电流通过；当时，E两端电压恒为6V，当线圈中通过的电流时，电磁继电器衔铁被吸下，水泵启动喷水。
（1）图甲中水泵主要部件是电动机，下列四幅图中与电动机工作原理相同的是（ ）
A．电磁起重机 B．通电后，磁针转
C．扬声器 D．动圈式话筒
（2）喷泉喷出水柱在空中形成水雾，这水雾在空中飞舞 （选填：“属于”或“不属于”）分子扩散现象；
（3）t＝3s时，线圈中通过的电流是 A；
（4）当控制电路电源电压为 V时，电磁继电器衔铁刚好被吸下水泵启动喷水.此时，电阻的功率为 W；
（5）已知水泵每秒可喷出水的体积为，在0~6s内，水泵喷水的总质量为 kg。请在图丙中画出0~12s水泵喷水的总质量m随时间t的变化曲线。
27．（2025·越秀模拟）如图甲所示，一块重为5N的磁铁吸在竖直放置的粗糙钢板上，磁铁相对钢板静止，钢板重200N，磁铁对钢板的压力为20N，磁铁与钢板之间的接触面积为。
（1）磁铁相对钢板静止时，磁铁所受的摩擦力大小为 N，方向 （选填“竖直向上”、“竖直向下”、“向左”或“向右”）；
（2）磁铁对钢板的压强有多大？
（3）如图乙所示，用竖直向下的力F拉着磁铁，使其匀速直线运动了0.5m，运动时间为10s，F做功的功率是0.3W，这段时间：
①F做了多少功？
②F多大？
③在虚线框内作出磁铁在竖直方向上的受力示意图，磁铁以图中点“· ”表示，并标出滑动摩擦力的大小。
28．（2025·越秀模拟）如图是某科技小组设计的利用太阳能给 LED 路灯供电的自动控制电路的示意图（未画完整）。其中，R是光敏电阻，其电阻大小会随着光照强度的变化而变化。当流经电磁铁A的电流 I≥30.0mA 时，太阳能电池板与蓄电池形成闭合回路，蓄电池处于充电状态。下表为光敏电阻R、流经电磁铁A的电流I与光照度 E 的测试数据。
光照度E/lux 5 10 15 20 25 30
光敏电阻R/Ω 60 30 20 15 12 10
线圈中电流I/mA 21.4 27.3 30.0 31.6 32.6 33.3
（1）由表中可知，R的阻值会随光照度E的减弱而 ，（选填“变大”“变小”或“不变”）；
（2）白天，太阳能电池板将 能转化为 能，再通过蓄电池转化为 能。傍晚，当光照度小于 Lux 时，流经电磁铁A的电流 I<30.0mA 时，动触点D会与静触点 （选填“G、H”或“E、F”）接触，LED 开始工作；
（3）请根据上述描述将图的电路设计图连接完整，工作电路能正常工作（图中已给出静触点 E、F、G、H 的四根引线）
（4）当光照度为30Lux时，R两端的电压是多少；
（5）当光敏电阻R为20Ω时，持续通电了1min，R产生的热量是多少？
29．（2025·深圳模拟）为了实现“既要家里暖，又要天空蓝”，我国海阳核电厂在利用核能发电的同时给居民供暖，其工作流程如图所示。核燃料反应堆内有低浓度的铀，发生核反应后产生大量的热，单个机组核燃料在反应堆容器内发生核反应时的产热功率为，一回路和二回路是两个互不相通的水循环回路，一回路的水流过核燃料反应堆的堆芯，带走核反应堆产生的热量，在蒸汽发生器中将热量传递给二回路的水，然后流回堆芯。二回路的水在蒸汽发生器中受热，产生大量高温水蒸气，水蒸气做功推动汽轮机发电，做功后的水蒸气冷凝后返回蒸汽发生器。核能供暖是将发电之后的低品位余热取出来通过管道送给居民。单个机组，如果仅供电，每秒提供的电能为；若在供电的同时进行供暖，每秒提供的电能J、热量，对单个机组核燃料反应堆产生的能量使用效率提高了。
（1）核燃料反应堆中的铀是 选填“可再生”或“不可再生”能源。
（2）标准煤的热值为，若单个机组核反应堆工作释放的热量由燃烧标准煤提供，需要完全燃烧多少吨标准煤？若这些热量的被水吸收，则可以使质量为多少千克的水从升高到？
（3）单个机组，如果仅供电，发电机输出电能的功率为多少千瓦？
30．（2024·惠州模拟）华为Mate60Pro手机搭载了我国自主研发芯片，电池容量为的锂离子聚合物电池，最大支持88W（20V，4.4A）有线超级快充技术，支持50W无线超级快充，支持20W无线反向充电，极大方便了人们的使用。已知该电池的部分参数如下表所示：
电池名称 锂离子电池
电压 3.7V
容量
（1）给锂电池一次充满电储存的电能为 J；
（2）表格中的电池“容量”，是电流和 （填具体物理量名称）进行乘法运算的结果。给锂电池充电的过程是 转化为 能的过程；利用无线反向充电技术，用华为Mate60Pro手机给小米手机充电时，华为Mate60Pro手机相当于 （选填“电源”或“用电器”）；
（3）如图所示的两个充电器，一个标注“输出5V 600mA”，另一个标注“输出20V 4.4A”，其中有一个是有线超级快速充电器。假设充电效率为74%，选用有线超级快速充电器给华为Mate60Pro手机电池从零充满电需要 s。（结果保留整数）
31．（2025·茂南模拟）自然界的一切活动都需要能量，能量是由不同能源提供的，各种能源的广泛使用，极大地促进了人类文明的进步，下面请和小明一起走进能量的世界。
（1）如图所示，平底茶壶的质量是0.4kg，底面积是40cm2，内盛0.6kg的水，放置在一水平桌面上。则茶壶对桌面的压力为 N，茶壶对桌面的压强为 Pa，水对茶壶底部的压强为 Pa，水对茶壶底部的压力为 N；
（2）蒸汽机的发明是人类利用能量的新里程碑，蒸汽机工作时将内能转化为机械能，这与四冲程汽油机的 冲程能量转化相同；
（3）电能的利用是人类进入现代文明社会的标志，小明家有一个铭牌模糊的电饭煲。他将电饭煲接在三孔插座上，关闭其它用电器，电饭煲正常工作3min，观察如图的电能表转盘转了30转，该电饭煲的额定功率为 kW；
（4）核反应堆的发明拉开了以核能为代表的新能源利用的序幕，核能属于 （选填“可”或“不可”）再生能源；
（5）能源危机已成为国际性问题，为了人类的未来，我们必须节约能源。节约能源的主要方式之一是开发新能源，下列不是利用新能源获得电能的是（ ）
A．拦坝式潮汐能发电 B．地热蒸汽发电
C．硅太阳能电池 D．煤炭火力发电
32．（2025·乳源模拟）1820年，奥斯特在课堂上进行如图甲所示实验时有新发现。这个发现令奥斯特极为兴奋，他怀着极大的兴趣又继续做了许多实验，回答下列小题。
（1）奥斯特在实验中发现：在小磁针上方的导线 瞬间，磁针会发生偏转。改变导线中电流的 ，小磁针的转动方向会发生改变；
（2）将奥斯特实验中的小磁针更换成蹄形磁铁，将导体放在磁场里，如图乙所示。闭合开关，导体ab向左运动；改变导体ab中的电流方向，同时将磁铁的N、S极上下对调，导体ab向 运动。实验中将 能转化为 能，日常生活中的 就是据此原理制成；
（3）实验学校生物实验小组想要研究鸡蛋的孵化，他们制作了恒温孵化箱，原理如图丙所示。热敏电阻R2安装在恒温箱内，阻值随温度升高而显著减小。闭合开关S1，电磁铁的上端是 极，箱内温度升高时，电磁铁磁性 （选填“增强”或“减弱”）。
33．（2025·南海模拟）小明发现实验用温度计和体温计采用的测温液体不同，于是猜想，不同物质遇热膨胀能力不同。他查阅资料，得到以下的信息：物体在温度升高时会发生膨胀，热膨胀系数就是用来衡量物体这种热胀冷缩特性的物理量。液体体积膨胀系数可以通过公式计算：，其中β为液体的体积膨胀系数，V为液体的体积，ΔV为液体体积的变化量，ΔT为温度的变化量。液体体积膨胀系数的数值通常是一个正值，表示液体的体积随温度的升高而增大。如题图所示为液体膨胀演示装置。在相同的3支试管中分别装满水、煤油和水银（初温均为20℃），用插有玻璃管的橡皮塞塞住试管口，每支玻璃管上都套有1个刻度盘，添加液体到0刻度线，烧杯中装有50℃的热水，将上述3支试管同时浸在热水中，待玻璃管中液柱稳定时，比较液面的高度。
（1）本实验采用的三种液体的初始温度和初始 都相等；由题图可以看出：当液柱稳定时，在这3种液体中， 的热膨胀系数最高；若液体体积膨胀系数的数值是一个负值，表示液体的体积随温度的升高而 （选填“增大”、“不变”或“减小”）；
（2）本实验，衡量热胀冷缩特性的物理量β是用（ ）表示的；
A．体积 B．温度
C．体积的变化量 D．单位温度内体积的变化量
（3）在实验过程中记录水银的温度和体积变化如表所示：
温度/℃ 20 25 30 35
体积/cm3 100 100.09 100.18
①请将表格填写完整： ；
②根据表中数据，请写出水银的体积膨胀系数：β= 。
34．（2025·广州模拟）如图，插线板的开关控制指示灯（即发光二极管）和插座，这种插座即使指示灯损坏后，插座上插入用电器仍然能使用。发光二极管耐压值很低，必须与电阻串联使用。为了完成该题，请你进行了下面的思考（不要求连接）：
（1）“这种插座即使指示灯损坏后，插座上插入用电器仍然能使用”告诉我们：二极管与插座是 （选填“串联”、“并联”）；
（2）因为“发光二极管耐压值很低，必须与电阻串联使用”，结合上一问（1）中的要求，应该连成下面的哪一种电路？
（3）“插线板的开关控制指示灯（即发光二极管）和插座”这句话要求：开关要么安装在串联电路中，要么安装在并联电路的 （选填“干路”或“某一支路”）中；
（4）三孔插座为了实现的左孔“接零线”的要求，在中间孔已经接了“地线”情况下，三孔中的右孔就只能“接火线”了。考虑到安全用电对开关的要求，连接顺序是
选填下列某一个字母代号：
A．“火线-＞开关-＞右孔”
B．“火线-＞右孔-＞开关”
C．“右孔-＞火线-＞开关”
答案解析部分
1．（1）不变；变小
（2）8×104Pa；
（3）解：当航速在10~20km/h时，阻力大小与航速大小成正比，
当航速为10km/h时，受到的阻力大小为f1=3×105N，
则当航速为15km/h时，受到的阻力大小为。
匀速航行时牵引力 F等于阻力f，
根据P=Fv= fv可知，则功率之比为。
（4）解：已知舰艇在s3段时，速度为15km/h，阻力大小为f2=4.5×105N，
此段航程通过表格知道消耗的燃料占总体的40％，则发动机消耗的能量，
这些能量有30％转化为发动机对舰艇所做的功，做功，
那么 s3段的路程，
因为（s1+s2）∶s3=3∶4，
故s1+s2=36km，
所以总的路程为s1+s2+s3=36km+48km=84km。
（1）根据题意可知，舰艇从淡水域驶入海水域时，它始终处于漂浮状态，即浮力等于重力。由于舰艇的重力不变，因此它受到的浮力不变。由阿基米德原理可知，海水密度更大，则在海水中的 减小，因此吃水深度变小。
（2）①舰艇在淡水中最大吃水深度 h=8 m，
底部最大压强：；
②满载排水量，
排开水所受重力，
此时舰艇处于漂浮状态，浮力等于舰艇的重力，
故舰艇的重力G=F浮=G排=。
（1）根据漂浮条件分析舰艇受到浮力的变化，根据阿基米德原理分析舰艇排开水的体积变化，进而确定吃水深度的变化。
（2）①根据液体压强公式计算底部受到水的最大压强；
②根据计算舰艇的排水量，再根据漂浮条件G=F浮=G排计算舰艇的重力。
（3）首先根据“阻力与航速成正比”计算出15km/h时受到的阻力，然后根据P=Fv计算对应的功率之比；
（4）根据计算出发动机消耗的能量，根据计算发动机对舰艇做的功，根据计算s3的路程，最后根据航程之比计算总路程即可。
（1）[1] 舰艇从淡水域驶入海水域时，始终处于漂浮状态，漂浮时，浮力与重力是一对平衡力，重力不变，故浮力不变。
[2] 由阿基米德原理可知，浮力不变时，海水密度更大，则 减小，因此吃水深度变小。
（2）[1] 舰艇在淡水中最大吃水深度 h=8 m，底部最大压强：
[2] 满载排水量， 排开水所受重力，根据阿基米德原理，浮力等于排开液体的重力，且此时舰艇处于漂浮状态，浮力等于舰艇的重力，故舰艇的重力为。
（3）当航速在10~20km/h时，阻力大小与航速大小成正比，当航速为10km/h时，受到的阻力大小为f1=3×105N，当航速为15km/h时，易知受到的阻力大小为f2=4.5×105N（速度15km/h是10km/h的1.5倍，阻力也是1.5倍）。匀速航行时牵引力 F等于阻力f，则功率P=Fv= fv，则功率之比为。
（4）已知舰艇在s3段时，速度为15km/h，阻力大小为f2=4.5×105N，此段航程通过表格知道消耗的燃料占总体的40％，则发动机消耗的能量，这些能量有30％转化为发动机对舰艇所做的功，做功，则根据做功公式W=Fs， s3段的路程，因为（s1+s2）∶s3=3∶4，故s1+s2=36km，所以总的路程为s1+s2+s3=36km+48km=84km。
2．（1）；向右移动
（2）；不经过
（1） ① 平面镜所成像与物关于平面镜对称，先画平面镜延长线，作S关于平面镜的对称点S'，即为S在平面镜中所成的像S'；
② S发出的一束光经平面镜反射后射入水中（O点为入射点），连接S'O，与平面镜交点为入射点，入射点到O的连接为反射光线，连接S与入射点连线为入射光线；
过O垂直水面画法线，根据光由空气斜射入水中时，折射角小于入射角，在法线右侧水中画出折射光线，与容器底的交点为光斑P，光路图如下图所示：
③ 若容器里的水位下降到A处时，射向水面的入射光线水变，但入射点随水面下降而逐渐降低且向右移动，且入射角不变，那么折射角大小也不变，折射光线与原折射光线平行，由下图知，光斑将向右移动。
（2） ①②已知该凸透镜的焦距为3cm，在图中凸透镜两侧距光心3cm处标出焦点F；
因折射光线a过凸透镜焦点，所以其入射光线平行于主光轴；因折射光线b过光心，而过光心的光线方向不变，据此画出a、b的入射光线，两入射光线的交点为光源M，如图所示。
③ 折射光线c与凸透镜的交点为该光线的入射点，连接M与光线c的入射点，即c的入射光线，由下图可知c的入射光线不经过凸透镜的焦点。
（1） ① 根据平面镜成像的特点可知，像与物关于镜面对称，由此画出S的像；
② 根据反射光线的反向延长线一定过像点，而O为反射光线反射后射入水中的入射点，由此画出经平面镜的反射光线，即射向水面的入射光线；过入射点O画法线，根据光由空气斜射入水中时，折射角小于入射角画出折射光线，与容器底的交点为光斑P；根据反射角等于入射角画出反射光线；
③ 容器里的水位下降时，射向水面的入射光线水变，但入射点随水面下降而逐渐降低且向右移动，据此分析光斑的移动情况。
（2）①②先标出凸透镜左右两侧的焦点F，根据凸透镜的三条特殊光线画出a、b的入射光线，两入射光线的交点为光源M；
③ 连接M与c光线的入射点，可知c的入射光线是否经过凸透镜的焦点。
3．凸面；缩小；近；40%；DACB；25；混合动力汽车的优点：节能，低排放，动力性能好，经济性高，驾驶性能优异等，电动模式行驶，实现“零油耗”和“零排放”等
（1）汽车的后视镜是凸面镜；对光有发散作用，可以扩大视野，能更好地注意到后方路况；
（2）摄像头的镜头相当于凸透镜，成像时，u>2f，成倒立、缩小的实像。
凸透镜成实像时，物距减小，像距增大，像变大；显示屏中的像变大，则障碍物离车尾的距离变近。
（3）汽车从A地到C地电池消耗的电能为：W1=(1-η)W=(1-30%)×20kW·h=14kW·h，
汽车匀速行驶时，受到的牵引力为：，
匀速行驶，汽车从C地到B地做的功：W汽=Fs2=840N×40×103m=3.36×107J，
从C地到B地，获得的电能：W2 =(50% 30%)W=(50% 30%)×20kW h=4kW h=1.44×107J，
汽油利用有用能量：W有=W汽+W2 =3.36×107J+1.44×107J=4.8×107J，
汽油完全燃烧放出的热量：Q放=Vq=3×10-3m3×4.0×107J/m3=1.2×108J，
汽油的综合利用效率：；
（4）汽油机的一个工作循环有四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程；
A图中，两个气门都关闭，活塞向上运动，压缩缸内气体，是压缩冲程；
B图，排气门打开，活塞向上运动，排出废气，是排气冲程；
C图，两个气门都关闭，活塞向下运动，火花塞喷出电火花，点燃燃气，是做功冲程；
D图，进气门打开，活塞向下运动，吸入汽油和空气的混合物，是吸气冲程。
正确的顺序是：DACB。
汽油机的转速是3000r/min=50r/s，1个工作循环，飞轮转动2圈，活塞往复2次，对外做功1次，每秒飞轮转动50圈，则对外做功25次。
（5）混合动力汽车的优点：节能，低排放，动力性能好，经济性高，驾驶性能优异等，电动模式行驶，实现“零油耗”和“零排放”等。
（1）汽车的后视镜是凸面镜，可以看到更大范围；
（2）倒车镜头是凸透镜，物体在镜头的二倍焦距外，成倒立缩小的实像，物距减小时，像距变大，像变大；
（3）根据剩余能量和总能量，计算消耗的电能；根据，计算牵引力做功多少；利用W=Fs，计算做功，利用Q=Vq，计算燃料放出的热量，根据，计算能量的利用率；
（4）根据汽油机的气门的状态和活塞运行方向，判断冲程；汽油机的工作过程是：吸气冲程、压缩冲程、做功冲程、排气冲程；汽油机工作时，飞轮转动数是做功数的2倍；
（5）油电混合动力汽车，有节能，低排放，动力性能好，经济性高，驾驶性能优异等优点。
4．27kW·h；变小；A；并；250；70%；上升
（1）该水泵每个月消耗的电能为；
（2）①由图乙可知，当空气湿度减小时，R的阻值增大，控制电路的总电阻会增大，由欧姆定律可知通过电路的电流会变小；当控制电路中的电流减小到0.03A时，衔铁被释放，喷雾系统开始工作，从而增大空气的湿度。因此喷雾系统的C点应连接A点，才能满足条件。
②由于浇水系统和喷雾系统可以单独工作，互不影响，因此两者之间是并联。
（3）①系统启动时的工作电流为0.03A时，电路中的总电阻为；
此时R0的阻值大小为；
当喷雾系统停止工作时，电路中的电流为0.04A，
此时电路中的总电阻为；
则此时R的阻值大小为；
由图乙可知对用的空气湿度为70%。
②当花棚控制湿度越高时，R的阻值越小，电路中的电流越大，达到0.04A时衔铁将被吸合，喷雾系统不再工作。若电源电压降低，则会使达到0.04A时的总电阻变小，则R的阻值也随之变小，图乙中对应的最高湿度会上升。
（1）由图乙可知，花棚的湿度越大，湿敏电阻R的阻值越小，根据欧姆定律可知控制电路中电流的变化，根据电磁铁磁性的影响因素可知电磁铁磁性的变化，进而判断触点的接触情况，据此确定图甲中喷雾系统的C点应连接的点；根据浇水系统和喷雾系统可以不同时工作判断两者的连接方式；
（2）①根据图乙可知湿度为50%时湿敏电阻的阻值，根据题意可知喷雾系统启动时电路中的电流，根据欧姆定律求出控制电路的总电阻，根据串联电路的电阻特点求出R0的阻值；根据题意可知喷雾系统停止工作时控制电路中的电流，根据欧姆定律和串联电路的电阻特点求出湿敏电阻的阻值，根据图乙可知此时花棚湿度；
②根据题意可知喷雾系统停止工作时控制电路中的电流一定，根据欧姆定律可知控制电路的总电阻的变化，根据串联电路的电阻特点可知湿敏电阻的阻值变化，根据图乙可知这时花棚所控制的最高湿度的变化。
5．（1）
（2）
（3）左
（4）额定电压12V、工作电流100mA=0.1A，根据电功公式W=UIt计算通电1小时(即3600s)所消耗的电能
（1）盆栽悬浮于空中，根据二力平衡可知，重力等于磁力，重力竖直向下，磁力竖直向上，如图所示：
（2）盆栽的下端为N极，磁力向上，根据同种磁极相互排斥可知，底座上端为N极，根据安培定则可知，AB段应该是电源，且下端为电源正极。如图所示
（3）加水后盆栽重力增大，为增大磁力，需要减小电路电阻，使线圈电流变大，故滑动变阻器的滑片 P 应向“左”移动。
（4）额定电压12V、工作电流100mA=0.1A，根据电功公式W=UIt计算通电1小时(即3600s)所消耗的电能。
1、重力：由于地球的吸引而使物体受到的力，大小为自身重力、方向竖直向下，作用点位于物体重心。
2、二力平衡的条件为：大小相等、方向相反、作用在通过一个物体上、作用在同一条直线上，物体处于匀速直线运动或者静止状态时，受力平衡。
3、通电螺线管：由通电线圈组成，磁性方向可通过安培定则判断：用右手握住通电螺线管，让四指指向电流的方向，那么大拇指所指的那一端就是通电螺线管的N极，磁性与电流、线圈匝数有关
4、磁极相互作用：同名磁极相互排斥、异名磁极相互吸引。
（1）盆栽悬浮于空中，受到大小相等的重力和磁力左右，重力竖直向上，则此力竖直向上，从盆栽重心向下画重力 (G)，从盆栽重心向上画电磁力 (F)。如图所示
（2）由图乙可知，盆栽的下端为N极，由第1小问已知盆栽受到的磁力向上，可知，底座的上端和盆栽下端相互排斥，底座上端为N极，根据安培定则可知，电流从螺线管下端外侧流入，上端内侧流出，AB段应该是电源，且下端为电源正极。如图所示
（3）加水后盆栽重力增大，为增大磁力，需要使线圈电流变大，则需要减小电路电阻，故滑动变阻器的滑片 P 应向“左”移动。
（4）额定电压12V、工作电流100mA=0.1A，通电1小时(即3600s)所消耗的电能
6．（1）0.87；=
（2）BE；下方；同一个密度计在酒精上漂浮，所以浮力都等于重力，第二种酒精密度大，由阿基米德原理可知密度计在第二种酒精中排开的酒精的体积小；小
（1）根据密度公式计算排开的酒精的质量，根据漂浮体平衡条件可知F浮=G排=G计，即m酒精g=m计g（2）若密度计放入酒精中会触碰瓶底，则密度计本身重力大于液体产生的浮力，为了使密度计漂浮，可以适当减少铜丝的质量，也可以换一个同种材料、体积大一些的浮子，故选BE。同一个密度计在酒精上漂浮，所以浮力都等于重力，第二种酒精密度大，由阿基米德原理可知密度计在第二种酒精中排开的酒精的体积小，所以B位置在A位置下方。
（2）若A、B之间的距离过小，应使密度计浸入液体的体积多一些，使得检测的更准确，因此应该换用直径更小的实心塑料杆。
1、浮力的本质为上下表面产生的压力差，计算公式为F浮=ρ液gV排，所以物体所受浮力和物体所处的深度无关，与排开水的体积有关，当排开水的体积越小时，浮力越小，排开水的体积越大时，浮力越大
2、阿基米德原理：物体排开水的重力等于物体所受浮力；
3、物体沉浮条件：物体悬浮时的浮力等于重力（排开水的体积等于物体体积），物体的密度等于液体的密度，物体漂浮表明浮力等于重力（排开水的体积小于物体体积），物体的密度小于液体的密度，物体下沉时重力大于浮力（排开水的体积等于物体体积），物体的密度大于液体的密度
4、密度的性质：密度是物质的基本属性，不随质量和体积的变化而变化；和材料本身以及材料状态有关。密度公式m=ρv。
（1）[1]若这个密度计放入酒精中会触碰瓶底，原因是密度计本身重力太大，或密度计所受的浮力太小，为了使密度计漂浮，可以减小密度计的重力，也可以增大密度计所受的浮力，所以可以适当减少铜丝的质量，也可以换一个同种材料、体积大一些的浮子，故选BE。
[2][3]同一个密度计，无论是在第一种酒精中漂浮，还是在第二种酒精中漂浮，浮力都等于重力，两次浮力相等，第二种酒精密度大，由阿基米德原理可知密度计在第二种酒精中排开的酒精的体积小，所以B位置在A位置下方。
（2）若A、B之间的距离过小，不利于检测，应使密度计浸入液体的体积多一些，因此可减小吸管的横截面积，所以应该换用直径更小的实心塑料杆。
7．（1）
（2）S
（3）北
（4）向下
（1）当温度达到设定值时，水银为导体与金属丝接通，电磁铁产生磁性吸引衔铁，从而使工作电路中的电铃发声。所以应将电源、控制温度计、电磁铁电铃串联组成控制电路，如图所示：
（2）根据安培定则分析A端为S极。
（3）地磁的南极在地理的北极附近，地磁的北极在地理的南极附近。根据同名磁极相互排斥，异名磁极相互吸引的原理，将蹄形磁体悬挂起来且处于静止状态时，蹄形磁体的N极一端会指向地理的北极。
（4）通电电线由a位置移到b位置，电流方向、磁场方向没有改变，所以受力方向不变，即向下。
通电螺线管：由通电线圈组成，磁性方向可通过安培定则判断：用右手握住通电螺线管，让四指指向电流的方向，那么大拇指所指的那一端就是通电螺线管的N极，磁性与电流、线圈匝数有关
磁极相互作用：同名磁极相互排斥、异名磁极相互吸引
地磁场和地理的磁极相反， 地磁场的N极在地理南极附近，S极在地理北极附近。
（1）自动温度报警器利用水银的导电特性，当温度达到设定值时，水银与上端金属丝接通，使控制电路接通，电磁铁产生磁性吸引衔铁，从而使工作电路中的电铃发声。所以应将电源、控制温度计、电磁铁电铃串联组成控制电路，如图所示：
（2）用右手握住电磁铁线圈，让四指指向电流的方向（从电源正极流向负极），则大拇指所指的方向就是电磁铁的N极。观察图甲中线圈的绕向和电流方向，电流从电源正极流出后，在电磁铁线圈上是从上往下绕（具体需根据实际图判断），那么右手四指绕线圈向下，大拇指指向电磁铁的下端，所以A端为S极。
（3）地球是一个巨大的磁体，地磁的南极在地理的北极附近，地磁的北极在地理的南极附近。将蹄形磁体悬挂起来且处于静止状态时，根据同名磁极相互排斥，异名磁极相互吸引的原理，蹄形磁体的N极一端会指向地理的北极。
（4）通电电线由a位置移到b位置，磁场方向和电流方向都没有改变，所以受力方向不变，即向下。
8．（1）倒立；缩小
（2）①
（3）A
（4）向前；变大
9．（1）减小
（2）强
（3）红
（4）解：根据乙图可知，当v=20km/h时，电阻Rp的阻值Rp=10Ω，
通过电磁铁线圈的电流为。
（5）
（1）根据图乙可知，可变电阻的阻值随车速的增大而减小。
（2）根据甲图可知，传感器和电磁铁串联，则传感电路中电流越大，通过电磁铁的电流越大，那么电磁铁的磁性越强。
（3）根据图乙可知，车速较大时，电阻Rp的阻值较小，电路中的电流较大，电磁铁的磁性较强，电磁铁的衔铁被吸下，报警器和灯泡B同时工作。根据题意可知，当车速km/h时，红灯正常发光，报警器工作，因此B灯是红灯；
（5）由图乙可知，车速较小时，电阻Rp的阻值较大，电路中的电流较小，电磁铁的磁性较弱，动触点和上面的静触点连接，绿灯亮，车速较大时，电阻Rp的阻值较小，电路中的电流较大，电磁铁的磁性较强，电磁铁的衔铁被吸下，报警器和红灯B同时工作，如图所示：
（1）根据图乙确定Rp的阻值随车速的变化规律；
（2）电磁铁的磁场强弱与线圈匝数和电流大小有关；
（3）根据题意分析车速达到一定程度时衔铁的位置变化，以及现在的工作状态，进而确定B灯的种类；
（4）根据乙图确定车速为20km/h时Rp的阻值，然后根据欧姆定律计算此时的电流即可；
（5）根据上面分析对电路工作状态的转变，确定电路的连接情况即可。
（1）由图乙可知，车速越大，的阻值越小，即的阻值随车速的增大而减小。
（2）控制电路中，传感器和电磁铁串联，传感电路中电流越大，通过电磁铁的电流越大，电磁铁的磁性越强。
（3）当车速km/h时，绿灯正常发光；当车速km/h时，红灯正常发光，报警器工作，由图乙可知，车速较大时，电阻Rp的阻值较小，电路中的电流较大，电磁铁的磁性较强，电磁铁的衔铁被吸下，报警器和灯泡B同时工作，所以B灯是红灯。
（4）当v=20km/h时，电阻Rp的阻值Rp=10Ω，通过电磁铁线圈的电流为
（5）由图乙可知，车速较小时，电阻Rp的阻值较大，电路中的电流较小，电磁铁的磁性较弱，动触点和上面的静触点连接，绿灯亮，车速较大时，电阻Rp的阻值较小，电路中的电流较大，电磁铁的磁性较强，电磁铁的衔铁被吸下，报警器和红灯B同时工作，如图所示：
10．（1）大于；等于；7
（2）45；0；45；
(1)①机械能等于动能和重力势能之和，足球在A点时的重力势能（53J-30J=23J）大于C点时的重力势能(40J-30J=10J)；因A、C点的动能相等，根据足球的质量不变，故在A点的速度等于C点的速度；
②从A到B的过程中足球的机械能损失量为：
53J-46J=7J
(2)①k的大小与抛射角的关系如图3所示(g=10N/kq)，v不变时，由可知，抛射角大小为45度时，k最大，可知x最大；
②若抛射角为90度，k=0，v为10m/s，则x为0m；
③小明想探究“抛射角一定时，x与v2的关系”，由控制变量法，要保持k不变，故抛射角不变：
a.把抛射角调为45度，v设定为5m/s，将足球从A点抛出，
b.记录足球落地位置，用卷尺测出x并记录。
c.把抛射角调为45度，将v逐次增加5m/s重复步骤a、b，进行多次实验，直到v增加到30m/s为止。据此设计的实验数据记录的表格如下所示：
(1)①机械能等于动能和重力势能之和，根据表中数据得出足球在A点时的重力势能和C点时的重力势能，据此分析；
因A、C点的动能相等，由影响动能大小的因素确定在A、C点的速度大小；
②根据表中数据得出从A到B的过程中足球的机械能损失量；
(2)①根据k的大小与抛射角的关系，v不变时，由分析；
②若抛射角为90度，k=0，由分析；
③探究“抛射角一定时，x与v的关系”，由控制变量法，要保持k不变，只改变速度大小：据此设计实验过程并设计表格。
11．（1）2；由图可知，当开关S接2时，只有R1工作，当开关S接1时，只有R2工作，由于R2（2）解：①由P=UI可知，电热锅加热工作时电路中的电流：
；
②电热锅加热档通电1min电路消耗的电能：
W=P加热t=550W×1×60s=33000J；
答：①电路中的电流为2.5A；
②通电1min 电路消耗的电能为33000J。
（3）解：由可知，R2的阻值为：
答：R2的阻值为88Ω。
(1)由图可知，当开关S接2时，只有R1工作，当开关S接1时，只有R2工作，根据R1、R2的大小关系和可知电热锅加热挡和保温挡的电路连接；
(2)①根据P=UI求出电热锅加热工作时电路中的电流；
②根据W=Pt求出通电1min电路消耗的电能；
(3)根据可求出R2的阻值。
12．（1）
（2）
（3）
（4）<；G=F1+F2
（1）选择左侧端点为支点：
（2）根据杠杆的平衡条件知，当阻力一定时，动力臂越长、阻力臂越短，动力越小，因而选择左侧端点为支点，阻力臂最小，右端作为动力作用点，且动力竖直向上，动力臂最大，动力最小，如图所示：
（3）根据杠杆的平衡条件F1l1=F2l2，则F=；
（4）根据图中知，动力臂始终等于杠杆的长，而左图的阻力臂较小，故省力些，因而F1＜F2；
根据杠杆平衡条件知，左图F1L1=GL2，
右图F2L1=G（L1-L2），
联立解得G=F1+F2。
（1）选择左侧端点为支点；
（2）根据杠杆的平衡条件知，当阻力一定时，动力臂越长、阻力臂越短，动力越小，据此分析并画图；
（3）根据杠杆平衡条件计算动力；
（4）根据杠杆平衡条件分析两次动力大小，结合平衡条件计算重力。
13．（1）不能
（2）b
（3）红灯L1正常发光时的电流为：
（4）解：由图可知，当猫咪进入猫窝时，红灯L1与小风扇M并联，此时红灯L1正常发光，电流表测该电路的干路电流，则电源电压为：
U=U1=3.8V，
则通过小风扇M的电流为：
IM=I-I1=0.5A-0.3A=0.2A，
小风扇M工作100s所消耗的电能为：
W=UIMt=3.8V×0.2A×100s=76J；
（5）0.26
（6）由题意可知，当猫咪离开猫窝时，额定电压为2.5V的绿灯L2发光，此时与衔铁连接的a触点应与c触点接通，R2和灯泡L2串联，此时R2两端的电压为：
U2=I2R2=0.26A×5Ω=1.3V，
则灯泡L2两端的电压为：
UL2=U-U2=3.8V-1.3V=2.5V，
与灯泡L2的额定电压相等，则绿灯L2是正常发光。
（1）小李在选择衔铁材料时，不能使用铝片，因为铝片不能被电磁铁吸引；
（2）由题目可得，当猫咪进入猫窝时，红灯L1正常发光，小风扇M工作，说明与衔铁连接的a触点应与b触点接通；
（5）由图2可知，电流表选的是0～0.6A，分度值为0.02A，此时电流表示数为0.26A；
答：（1）不能；（2）b；（5）0.26；
（1）铝片不能被电磁铁吸引；
（2）当猫咪进入猫窝时，红灯L1正常发光，小风扇M工作，据此分析解答；
（3）已知红灯的额定电压和额定功率，根据P=UI求出红灯L1正常发光时的电流；
（4）由图可知，当猫咪进入猫窝时，红灯L1与小风扇M并联，此时红灯L1正常发光，电流表测该电路的干路电流，根据并联电路的电压规律和电流规律求出小风扇两端的电压和通过小风扇的电流，再根据W=UIt求出小风扇M工作100s所消耗的电能；
（5）由图2读出电流表的示数；
（6）由题意确定当猫咪离开猫窝时电路的连接情况，根据串联电路的电压规律和欧姆定律求出灯泡L2两端的电压，再与灯泡L2的额定电压相比较，确定绿灯L2是否是正常发光。
14．（1）A
（2）
（3）由图3可知，滑轮组克服重力做的有用功为W有=200J，则重物M的重力为：
（4）由图3可知，滑轮组做的额外功为W额=50J，则滑轮组的机械效率为：
（5）小杜计算拉力F的大小是正确，小彬计算拉力F的大小是错误的，因小彬同学忽略了绳重和摩擦对拉力的影响。
（1）由滑轮组的特点可知，滑轮组可以省力，但费距离，所以图2中上面的倾斜直线A是绳子自由端的s—t图像，而下面的倾斜直线B是物体的s—t图像，故绳子自由端的路程随时间变化的图线是A；
（2）由图2可知，t=4s时，绳子自由端移动的距离s=3m，物体移动的距离h=1m，根据s=nh可知，绳子股数，根据奇动偶定可知，绳子应从动滑轮起头，依次缠绕，如下图所示：
（3）由图3可知，滑轮组克服重力做的有用功为W有=200J，则重物M的重力为：；
（4）由图3可知，滑轮组做的额外功为W额=50J，则滑轮组的机械效率为：；
（5）不计绳重和摩擦，可以根据求出拉力F的大小；因题中没有不计绳重和摩擦，应根据W总=Fs求出拉力F的大小，故小杜计算拉力F的大小是正确，小彬计算拉力F的大小是错误的，因小彬同学忽略了绳重和摩擦对拉力的影响。
答：（1）A；
（2）；
（3）重物M的重力为200N；
（3）滑轮组的机械效率为80%；
（4）小杜计算拉力F的大小是正确，小彬计算拉力F的大小是错误的，因小彬同学忽略了绳重和摩擦对拉力的影响。
（1）由滑轮组的特点可知，滑轮组可以省力，但费距离，所以图2中上面的倾斜直线A是绳子自由端的s—t图像，而下面的倾斜直线B是物体的s—t图像；
（2）根据s=nh可知绳子股数，据此画出滑轮组的绕线方式；
（3）根据图3确定滑轮组克服重力做的有用功，利用W有=Gh求出重物M的重力；
（3）根据图3确定滑轮组做的额外功，利用求出滑轮组的机械效率；
（4）不计绳重和摩擦，可以根据求出拉力F的大小；因题中没有不计绳重和摩擦，应根据W总=Fs求出拉力F的大小。
15．（1）耐热性高；耐腐蚀性好、硬度大
（2）不变
（3）C
（4）自身重力；1.03×107
16．（1）增大；汽化
（2）电；通电线圈在磁场中受力转动
（3）619200；132kg
17．（1）上方；虚
（2）响度
（3）凹面镜；会聚
（4）装满水的矿泉水瓶相当于凸透镜，对光线有会聚作用，可能引燃易燃物
18．（1）高温
（2）36W
（3）3600J
19．C
20．C
21．A
22．（1）省力；120
（2）60；变小
（3）减少；增大
（1）因为拉力F与拉杆成30°，即动力臂等于拉杆的一半，为，阻力臂为OC距离，即L2=24cm，当动力臂大于阻力臂时，为省力杠杆，此时，动力臂大于阻力臂，故为省力杠杆，根据杠杆平衡条件可知；
（2） 当动力臂最大时，动力最小，力F垂直OA向上时，力臂最大，最省力，即， 常把箱内较重物品靠近O点摆放，这样阻力臂减小，阻力不变，动力臂不变，根据杠杆平衡条件可以判断，最小动力将变小。
（3）拉杆箱底部安装轮子，是将滑动摩擦变成滚动摩擦，减小了摩擦力，还可以通过增大动力臂的方式减小动力，可以起到省力的作用。
故答案为：（1）省力；120；（2）60；变小；（3）减小；增大。
（1）根据杠杠平衡条件求出拉力大小，当动力臂最大时，最省力；
（2）要求最小的力一定找到最大的力臂，最大的力臂是连接支点和作用点做力臂。根据杠杆平衡条件求出最小力。分析阻力、阻力臂、动力臂的变化，杠杆平衡条件判断动力变化；
（3）变滑动为滚动可以减小摩擦力，当阻力和阻力臂不变时，增大动力臂可以减小动力。
23．（1）S1；
（2）
（3）
（1）如图2所示，当S1闭合、S2断开时，电路为R1的简单电路，电路中的电阻最大，电功率最小，是温水挡；
由可知，R1的电阻：；
（2）如图2所示，当S1、S2闭合时，R1、R2并联，电路中的电阻最小，电功率最大，是热水挡；
则P2=P热-P温=4400W-1980W=2420W，
由可知，R2的电阻：；
（3）水吸收的热量：
Q吸=c水m（t-t0）=4.2×103J/（kg ℃）×1kg×（34℃-15℃）=7.98×104J，
由可得，出热水时，通电20s消耗的电能：
此电热水龙头加热的效率：。
答：（1）S1；电热丝R1的阻值约为24.44Ω；
（2）电热丝R2的阻值是20Ω；
（3）电热水龙头的加热效率为90.7%。
（1）如图2所示，当S1闭合、S2断开时，电路为R1的简单电路，电路中的电阻最大，是温水挡，根据求出R1的阻值；
（2）如图2所示，当S1、S2闭合时，R1、R2并联，电路中的电阻最小，电功率最大，是热水挡，根据P热=P2+P温求出R2的功率，利用 求出R2的阻值；
（3）根据Q吸=c水m（t-t0）求出水吸收的热量，利用求出通电20s消耗的电能，根据求出热水挡的加热效率。
24．（1）滚动；小于
（2）200
（3）1.2
（1）螺栓安装前，哎哟清理墙孔中松软的砂石，砂石滚动，与螺栓之间产生滚动摩擦，同等情况下，滚动摩擦力要小于滑动摩擦力，导致螺栓松动；
电风扇转动时，风扇叶对空气有向下的力，由于物体间力的作用是相互的，空气对风扇叶产生向上的反作用力，吊扇在工作时，对屋顶的拉力小于吊扇的重力；故第1空：滚动；第2空：小于；
（2）螺栓吊起10kg重物时，受到的拉力为：F拉=G=mg=10kg×10N/kg=100N；
螺栓处于静止状态，不考虑螺栓的重力，螺栓受到竖直向下的拉力、竖直向上的摩擦力的作用，这两个力是一对平衡力，大小相等，则f=F拉=100N；
膨胀管与墙孔间的摩擦力f与压力F之间的关系为：f=0.5F，则压力。故第1空：200；
（3）图丙中，木块重为4N，F=G=4N，木块受到的滑动摩擦力为：f=4N×0.3=1.2N，木块受到的拉力与滑动摩擦力二力平衡，测力计的示数是1.2N，方向水平向右。故第1空：1.2。
（1）条件相同时，滚动摩擦力要小于滑动摩擦力；电风扇转动时，风扇叶片就会对空气施加一个向下的力，由于物体间力的作用是相互的，风扇叶受到了空气施加的反作用力；
（2）根据物体的质量，利用G=mg，计算重力，根据二力平衡，计算拉力；根据力的平衡和摩擦力f与压力F之间的关系，计算压力的大小；
（3）根据木块重为4N，结合摩擦力和压力的关系，得出木块受到的滑动摩擦力大小，木块受到的拉力与滑动摩擦力二力平衡。
25．（1）S；右；送血
（2）
（1）图中，电流从a流向b时，根据安培定则，线圈右端是N极、左端是S极，则同名磁极相对，相互排斥，则活塞右移，K2关闭，K1打开，仪器处于送血状态。
（2）根据要求，温度正常时，液体没有接触金属丝，绿灯发光，与工作电源构成通路，把绿灯和工作电源接通。当温度升高，液体升高到金属丝下端时，左端的控制电路接通，电磁铁有磁性，吸引衔铁，衔铁和下面的动触头连通，红灯发光，此时红灯、火线和零线构成通路，触点相当于开关，连到火线上，如图所示：
（1）根据安培定则，判断通电螺线管的磁极位置，根据同名磁极相互排斥，判断活塞的运行方向；再结合送血和抽血开关的方向，判断哪个开关闭合；
（2）使用电磁继电器，利用控制电路控制工作电路，电磁铁无磁性，不能吸引衔铁，触点上方电路接通；若有磁性，吸引衔铁，触点下方工作电路接通。
（1）[1][2][3]电流从a流向b时，根据安培定则可知，线圈右端是N极、左端是S极，此时同名磁极相对，相互排斥，故活塞右移，K2关闭，K1打开，故处于送血状态。
（2）当温度在正常范围内时，液体没有达到金属丝下端时，绿灯发光，绿灯和工作电源构成通路，把绿灯和工作电源接通。当温度升高，液体升高到金属丝下端时，左端的控制电路接通，把温度计、控制电源、电磁铁连接起来，此时电磁铁有磁性，吸引衔铁，衔铁和下面的动触头连通，红灯发光，此时红灯、火线和零线构成通路，衔铁部分相当于开关，因此联到火线上，如图所示：
26．（1）C
（2）不属于
（3）4.5
（4）10；8
（5）10；
解：（1）A、该图是电磁铁的装置，属于电流的磁效应，故A不符合题意；
B、该图是奥斯特实验图，小磁针发生偏转说明通电导体周围有磁场，故B不符合题意；
C、电路中有电流，通电线圈在磁场中受力转动，是电动机的工作原理，故C符合题意；
D、动圈式话筒是利用电磁感应的原理工作的，与发电机的原理相同，故D不符合题意。
故选：C。
（2）喷泉喷出水柱在空中形成水雾，水雾在空中的运动属于机械运动，不属于分子热运动，分子热运动是肉眼看不见的。
（3）当t=3s时，电源电压是15V，定值电阻两端的电压为：U1=U-UE=15V-6V=9V；
线圈中通过的电流：；
（4）根据题干可知水泵启动喷水时，当线圈中通过的电流I≥2A，则根据欧姆定律可得：U1=IR1=≥2A×2Ω=4V，
则根据串联电路的电压特点可知电源电压：Ua=U1+UE≥4V+6V=10V；此时，电阻R1的功率：P1=U1I=4V×2A=8W；
（5）当Ua＜6伏时，电路中没有电流通过，水泵不工作；
当线圈中通过的电流I≥2安时，电磁继电器衔铁被吸下，水泵启动喷水，控制电路两端的电压≥10V，
由图乙可知电压在3s内由0V增大到15V，又在3s内由15V减小到0V，那么每秒电压的变化量为5V，据此推算0～2s内电源电压小于10V，水泵不工作；
2s～4s内电源电压大于等于10V，水泵启动喷水；已知水泵每秒可喷出水的体积为5×10-3m3，则在0～6s内喷时间是2s，则这段时间喷水的质量为：m=ρ水V=1×103kg/m3×2×5×10-3m3=10kg，
4s～8s内电源电压小于10V，水泵不工作，水的质量保持不变，8s～10s内电源电压大于等于10V，水泵启动喷水，水泵每秒可喷出水5×10-3米3，这段时间喷水的质量不变，也是10kg，10s～12s内电源电压小于10V，水泵不工作，水的质量保持不变，
0～12s水泵喷水的总质量m变化曲线如图：
故答案为：（1）C；（2）不属于；（3）4.5；（4）10；8；（5）10；。
（1）电动机的工作原理是：通电导体在磁场中受到力的作用而运动。
（2）物理学中把物体位置的相对变化叫做机械运动；物理学中把分子地无规则运动称为分子热运动。
（3）根据题图和欧姆定律计算线圈中的电流。
（4）根据题干可知水泵启动喷水时，线圈中通过的电流I≥2A，根据欧姆定律和串联电路的电压特点即可求出此时的最小电压；
根据电磁继电器的原理进行分析。
（5）根根据乙图可知电压的变化规律，进一步确定水泵启动喷水时间，根据密度公式计算水泵喷水的质量，据此作出0～12秒水泵喷水的总质量m变化曲线。根据密度公式进行计算和分析。
（1）电动机是利用通电导体在磁场中受力的作用的原理制成的。
A．电磁起重机是利用电流的磁效应原理制成的，故A不符合题意；
B．通电后，磁针转，说明通电导体周围存在磁场，故B不符合题意；
C．扬声器工作时，通电线圈在磁场中受到力的作用而运动，带动纸盆振动发声，原理是磁场对电流的作用，故C符合题意；
D．动圈式话筒是利用电磁感应原理制成的，故D不符合题意。
故选C。
（2）喷泉喷出水柱在空中形成水雾，水雾在空中的运动属于机械运动，不属于分子热运动，故水雾在空中飞舞不属于分子扩散现象。
（3）闭合开关，控制电路中两电阻串联接入电路，当Ua>6V时，E两端电压恒为6V。t=3s时，由丙图可知电源电压为15V，串联电路总电压等于各部分电压之和，所以电阻R1两端的电压为U1=U-UE=15V-6V=9V
串联电路各处电流相等，由欧姆定律可知此时线圈中通过的电流大小
（4）[1][2]由图甲可知，R1与E串联，当线圈中通过的电流I≥2A时，电磁继电器衔铁被吸下，由串联电路的电流规律可知电磁继电器衔铁刚好被吸下电路中的电流I=2A，由欧姆定律可知，R1两端的电压UR=IR1=2A×2Ω=4V
当U≥6V时，UE保持6V不变，所以Ua=UR+UE=4V+6V=10V
电阻R1的功率PR=I2R1=(2A)2×2Ω=8W
（5）[1]当Ua<6V时，电路中没有电流通过，水泵不工作；当线圈中通过的电流I≥2A时，电磁继电器衔铁被吸下，水泵启动喷水，控制电路两端的电压Ua≥10V，由图乙可知电压在3s内由0V增大到15V，又在3s内由15V减小到0V，那么每秒电压的变化量为5V，据此推算0~2s内电源电压小于10V，水泵不工作；2s~4s内电源电压大于等于10V，水泵启动喷水；已知水泵每秒可喷出水的体积为5×10-3m3，则在0～6s内喷时间是2s，则这段时间喷水的质量为m=ρ水V=1×103kg/m3×2×5×10-3m3=10kg
[2]4s~8s内电源电压小于10V，水泵不工作，水的质量保持不变，8s~10s内电源电压大于等于10V，水泵启动喷水，水泵每秒可喷出水5×10-3米3，这段时间喷水的质量不变，也是10kg，10s~12s内电源电压小于10V，水泵不工作，水的质量保持不变，0~12s水泵喷水的总质量m变化曲线如图：
27．（1）5；竖直向上
（2）解：磁铁对钢板的压力为20N，磁铁与钢板之间的接触面积为。磁铁对钢板的压强
（3）解：①磁铁运动时间为10s，拉力F的功率是0.3W，则拉力F做的功；
② 结合磁铁匀速直线运动了0.5m，F的大小： ；物体受到力图为：
（1）图甲中，磁铁静止时，磁铁受到的重力与摩擦力是一对平衡力，大小相等、方向相反，磁铁的重力为5N，方向竖直向下，则磁铁所受的摩擦力大小为5N，方向竖直向上。
（2）磁铁对钢板的压力为20N，磁铁与钢板之间的接触面积为。磁铁对钢板的压强
（3）图乙中，磁铁运动时间为10s，拉力F的功率是0.3W，则拉力F做的功，
结合磁铁匀速直线运动了0.5m，F的大小：；
磁铁受到竖直向下的重力、拉力，竖直向上的摩擦力，滑动摩擦力的大小为，
根据受到的力的大小和方向，画出受力示意图为：
（1）物体静止，受到平衡力的作用，根据物体的重力竖直向下，判断静摩擦力的大小和方向；
（2）根据压力和受力面积，利用，计算压强；
（3）根据W=Pt，计算做功多少，结合，计算拉力大小；结合物体受到的重力、拉力和摩擦力是平衡力，计算摩擦力的大小。
（1）[1][2]磁铁相对钢板静止时，磁铁受到的重力与摩擦力是一对平衡力，大小相等、方向相反，磁铁的重力为5N，方向竖直向下，因此磁铁所受的摩擦力大小为5N，方向竖直向上。
（2）磁铁对钢板的压力为20N，磁铁与钢板之间的接触面积为。磁铁对钢板的压强
（3）运动时间为10s，F做功的功率是0.3W，这段时间拉力F做的功
F拉着磁铁匀速直线运动了0.5m，F的大小
磁铁此时受到竖直向下的重力、拉力，竖直向上的摩擦力，滑动摩擦力的大小为
受力示意图如图所示：
28．变大；太阳；电；化学；15；E、F；；0.33；1.08
（1）根据表中数据，光照度E越大，R的阻值越小，电阻随光照度E的增强而变小，随光照度E的减弱而变大。
（2）用太阳能电池发电，消耗太阳能，产生电能，将太阳能转化成电能；再通过蓄电池转化为化学能；当线圈A中的电流I≥30.0mA时，动触点D与静触点G、H接触；当线圈A中的电流I<30.0mA时，动触点D与静触点E、F接触，根据表数据，即当光照度小于15lux ，LED开始工作。
（3）根据要求，白天充电，动触点D与静触点G、H接触、夜晚供电，动触点D与静触点E、F接触，连接电路图为：
（4）根据表格数据，当光照度为30Lux时，光敏电阻为10Ω，线圈中电流33.3mA，当光敏电阻为20Ω，线圈中电流30.0mA，根据串联电阻的规律和电源电压不变，有
，解得：，；
当光照度为30Lux时，计算R两端的电压是：；
（5）当光敏电阻R为20Ω时，计算电路的电流为：
持续1min，计算R产生的热量是：。
（1）根据表格中数据，结合光照强度变化，判断电阻变化规律；
（2）太阳能电池板将太阳能转化为电能，给电池充电时，电能转化为化学能；根据光照强度和电流大小，判断电磁继电器接触的触点；
（3）根据电磁继电器工作时，光照较强时，太阳能电池板为蓄电池供电；光线暗时，蓄电池为LED灯供电，连接电路；
（4）根据光照为30Lux时的电阻和电流，结合电源电压不变，利用U=IR，计算未知电阻和电源电压；根据U=IR，计算电阻的分压大小；
（5）根据串联电路总电阻等于各电阻之和，利用，计算电流；根据Q=I2Rt，计算电流产生热量的多少。
29．（1）不可再生
（2）解：单个机组核燃料在反应堆容器内发生核反应时的产热功率已知，1h产生的热能；
产生这些能量需要燃烧的标准煤的质量；
这些能量的42%被水吸收，能使水从20℃升高到100℃水的质量
（3）解：每秒中仅供电提供电；
单个机组，如果仅供电，发电机输出电能的功率
（1）核能用完后不能再生，属于不可再生能源；
（1）能够短时间内从自然界得到补充的是可再生能源，短时间得不到补充的是不可再生能源；
（2）根据W=pt，计算产生的能量；根据标准煤的热值，利用，计算质量，根据，计算水的质量；
（3）结合供电和供暖能量，计算每秒提供的电能；利用，计算功率。
30．；时间；电能；化学；电源；1023
（1）根据电压、电流和时间，计算锂电池充满电储存的电能为：
（2）根据表格数据，电池容量为，单位是电流和时间的乘积，故电池容量是：电流和时间的乘法运算的结果；给锂电池充电时消耗电能，将电能转化为化学能；当华为手机为小米手机充电，可提供电能时，相当于电源。
（3）根据电压和电流，计算充电器的充电功率分别为：，
，
所第二个的电功率大，充电速度快；根据充电效率，计算消耗的电能为：
根据快充功率，计算将电池从零充满需要的时间为：
（1）根据W=UIt，计算电池储存电能的多少；
（2）电池容量是电流和时间的乘积；能提供电能的是电源；为电池充电，电能转化为化学能；
（3）根据P=UI，计算电功率；根据充电效率，计算消耗的电能，结合，计算工作时间。
31．（1）10；103；103；4.8
（2）做功
（3）1
（4）不可
（5）D
（1）茶壶对水平桌面的压力等于水和壶的总重力，即F1=G壶+G水=(m壶+m水)g=(0.4kg+0.6kg)×10N/kg=10N，根据压强公式计算茶壶对桌面的压强；根据液体压强公式计算水对壶底的压强p2=ρ水gh=1.0×103kg/m3×10N/kg×0.12m=1.2×103Pa；结合F=Ps计算水对茶壶底的压力F2=p2S=1.2×103Pa×40×10-4m2=4.8N。
（2）蒸汽机工作时将内能转化为机械能，与汽油机的做功冲程的能量转化为相同。
（3）电能表规格为600r/（kW·h），电能表转盘转了30转，该电饭煲的消耗的电能；根据功率公式计算电饭煲的额定功率。
（4）核燃料使用时短时间不能恢复，因此，核能属不可再生能源。
（5）太阳能发电、潮汐能发电、地热能发电都属于新能源开发利用，火力发电使用的燃料是煤炭，不属于新能源开发利用。
故选D。
1、压强的计算公式：F=Ps，增加压强的方式有增加压力、减小受力面积、减小压强的方式有减小压力，增加受力面积；
2、压强的计算：公式为P=ρgh，压强和液体的密度、浸没深度有关，且密度越大，压强越大，深度越大，压强越大， 在同种液体的同一深度，液体向各个方向的压强 相同；
3、电能表参数的理解：电能表是计量电能的仪表，电能表的数字中最后一位表示的是小数点后一位。某段时间消耗电能的计算：n/600r kW·h n为灯光闪烁次数；
4、功率的计算：公式为W=Pt。
5、新能源： 指传统能源之外的各种能源形式 ，如太阳能、风能、海洋能。
（1）[1]茶壶对水平桌面的压力F1=G壶+G水=(m壶+m水)g=(0.4kg+0.6kg)×10N/kg=10N
[2]茶壶对桌面的压强
[3]水对壶底的压强p2=ρ水gh=1.0×103kg/m3×10N/kg×0.12m=1.2×103Pa
[4]水对茶壶底的压力F2=p2S=1.2×103Pa×40×10-4m2=4.8N
（2）蒸汽机工作时将内能转化为机械能，四冲程汽油机的做功冲程中将内能转化为机械能，故与汽油机的做功冲程的能量转化为相同。
（3）电能表转盘转了30转，该电饭煲的消耗的电能
该电饭煲的额定功率
（4）核燃料在地球上的储量是有限的，因此，核能属不可再生能源。
（5）太阳能、潮汐能、地热能是新能源，所以太阳能发电、潮汐能发电、地热能发电都属于新能源开发利用，而火力发电使用的燃料是煤炭，煤炭属于常规能源，所以火力发电不属于新能源开发利用。
故选D。
32．（1）通电；方向
（2）左；电；机械；电动机
（3）N；增强
（1） 奥斯特在实验中发现：在小磁针上方的导线通电 瞬间，磁针会发生偏转。改变导线中电流的方向，小磁针的转动方向会发生改变；
（2）图乙中，导体放在磁场里，导体ab向左运动。通电导体在磁场中所受力的方向与电流方向和磁场方向有关，如果只改变导体ab中的电流方向，导体的运动方向改变；如果只改变磁场方向，导体的运动方向也改变；若同时改变电流方向和磁场方向，导体的运动方向不变。所以改变导体ab中的电流方向、磁场的N、S极上下对调即改变磁场方向，导体ab的运动方向不变，仍向左运动；
在实验中将电能转化为机械能，日常生活中的电动机就是据此原理制成；
（3）由图丙知，闭合开关S1，电流从电磁铁的上端流入，下端流出，由安培定则可知，电磁铁的上端为N极；由于热敏电阻R2阻值随温度升高而显著减小，所以箱内温度升高时，R2阻值减小，电路的总阻值减小，电源电压不变，根据欧姆定律可知，电路的电流增大，电磁铁磁性增强。
(1)导线下方平行放置的小磁针就会发生偏转，改变导线中电流的方向，小磁针的转动方向会发生改变；
(2)导体在磁场中受到了力的作用，所受力的方向与电流方向和磁场方向有关；通电导体在磁场中所受力的方向与电流方向和磁场方向有关，如果只改变导体ab中的电流方向，导体的运动方向改变；如果只改变磁场方向，导体的运动方向也改变；若同时改变电流方向和磁场方向，导体的运动方向不变；
在实验中消耗电能，获得了机械能，将电能转化为机械能，日常生活中的电动机就是据此原理制成；
(3)根据安培定则分析；由于热敏电阻R，阻值随温度升高而显著减小，所以箱内温度升高时，R阻值减小，根据欧姆定律可知，电流变大，电磁铁磁性增强。
（1）[1][2]1820年的一次偶然实验中，丹麦物理学家奥斯特将导线中通入电流，导线下方平行放置的小磁针就会发生偏转，改变导线中电流的方向，小磁针的转动方向会发生改变。这个实验就是奥斯特实验，实验表明电流周围磁场的方向与电流的方向有关。
（2）[1]图乙中，导体放在磁场里，导体ab向左运动。通电导体在磁场中所受力的方向与电流方向和磁场方向有关，如果只改变导体ab中的电流方向，导体的运动方向改变；如果只改变磁场方向，导体的运动方向也改变；若同时改变电流方向和磁场方向，导体的运动方向不变。所以改变导体ab中的电流方向、磁场的N、S极上下对调即改变磁场方向，导体ab的运动方向不变，仍向左运动。
[2][3][4]在实验中通电导体消耗电能，获得了机械能，即将电能转化为机械能，日常生活中的电动机就是据此原理制成。
（3）[1]由图丙知，闭合开关S1，电流从电磁铁的上端流入，下端流出，由安培定则可知，电磁铁的上端为N极。
[2]由于热敏电阻R2阻值随温度升高而显著减小，所以箱内温度升高时，R2阻值减小，电路的总阻值减小，电源电压不变，根据欧姆定律可知，电路的电流增大，电磁铁磁性增强。
33．（1）体积；煤油；减小
（2）D
（3）100.27；
34．并联；D；干路；A
（1）根据描述，插座指示灯损坏，插座上的用电器仍可使用，则二者互不影响，二极管与插座是并联的。
（2）二极管须与电阻串联使用，电阻起到分压的作用，即二极管应与电阻串联，再与插座并联，故D正确。
故选D；
（3）二极管与插座并联，插线板的开关要控制指示灯和插座，是总开关，则开关应安装在干路中；
（4）安全用电，插座接线时，应按照火线→开关→右孔的顺序进行连接，故A正确。
（1）并联电路中，各用电器独立工作，互不影响；
（2）二极管与电阻串联实现分压，再与插座并联；
（3）开关控制所有用电器时，在干路上；
（4）插座的右孔接火线时，先接火线，再接开关和右孔。
专题19 综合题
一、综合题
1．（2025·乳源模拟）阅读短文，回答问题。
两栖攻击舰
题图甲所示是我国自主研制的两栖攻击舰。该舰艇采用燃电双推进系统，满载时排水量为4.8万吨，最大吃水深度为8m。其在某次直线航行动力测试中，采用燃气模式，总消耗燃气5吨，燃气在发动机中完全燃烧所释放能量的30%用于推动舰艇前进。设测试中发动机当前消耗燃气质量占总消耗燃气质量的百分比为D，通过调节，航行速度v与D的关系如题图乙所示，其中D<10%时的图线未画出。在航行过程中，舰艇受到的阻力大小并不恒定，当航速在10~20km/h时，阻力大小与航速大小成正比，当航速为10km/h时，受到的阻力大小为3×105N，航速超过20km/h时，阻力与航速不再是正比关系。表格是测试中D在各范围内对应的航行路程s，其中（s1+s2）∶s3=3∶4.（ρ海水=1.03×103kg/m3，ρ淡水=1.0×103kg/m3，q燃气=3.6×107J/kg，g取10N/kg）
D 0~10% 10%~60% 60%~100%
s s1=17km s2 s3
（1）舰艇从淡水域驶入海水域（忽略舰艇总质量的变化），所受浮力 ，吃水深度 。（均选填“变大”“变小”或“不变”）
（2）若舰艇在淡水域时达到了最大吃水深度，其底部受到水的最大压强为 Pa。满载时所受的重力为 N。
（3）舰艇以10km/h匀速航行时牵引力做功功率为P1，以15km/h匀速航行时牵引力做功功率为P2，则P1∶P2= 。
（4）此次动力测试中，舰艇总航行路程为 km。
2．（2025·南沙模拟）
（1）如图所示， 光源S发出的一束光经平面镜反射后射入水中(O点为入射点)，在容器底形成一光斑。
①请在图中画出S在平面镜中所成的像 S'；
②请在图中画出这束光的反射光线、对应的入射光线，以及反射光线射入水后的折射光线 ；
③在光源、平面镜、容器的位置不动的情况下，容器中的水位下降过程中，在容器底的光斑将 (选填“向左移动”“静止不动”或"向右移动”)。
（2）如图所示，光源M(图中没画出)放在焦距为 3cm 的凸透镜前， 0cm 处为凸透镜光心。a、b、c是M发出的三条光线经凸透镜折射后的光线，相交于M'。
①分别画出光线a和b对应的入射光线；
②请在图中画出确定光源M的位置 ；
③光线c经凸透镜折射前的入射光线 (选填“经过”或“不经过”)凸透镜的焦点。
3．（2025·佛山模拟）阅读材料，回答问题。
混合动力汽车
随着汽车科技的不断进步，混合动力汽车逐渐受到人们的青睐。插电式混合动力是当前比较流行的新能源汽车动力模式，它是介于纯电动汽车和燃油汽车之间的新能源汽车，具有传统汽车的发动机、变速器、传动系统、油路、油箱和电池，可以外接充电。油电混合动力汽车燃油经济性高，驾驶性能优异。油电混合动力汽车的发动机需要燃油，起步和加速时，在电动机的辅助下，可以降低油耗。当电池电量充足时，以电动模式行驶，实现“零油耗”和“零排放”；当电池电量不足时，以燃油模式行驶，又能给电池充电，综合油耗依然比传统燃油车更低。
（1）汽车的后视镜是一个 镜，能让司机看到车后更大的范围；
（2）汽车上的“倒车防撞可视雷达”，通过安装在车尾的摄像头对准车后的障碍物，障碍物经摄像头中的凸透镜成倒立 （选填“放大”、“缩小”或“等大”）的实像，这个像通过电子装置加工、调整并传递到显示屏上，如果看到显示屏中的障碍物的像变大，则障碍物离车尾的距离变 （远、近）；
（3）已知该车电池能够储存电能，小王驾驶充满电的汽车沿平直公路如图甲从A地匀速行驶至B地（路面对汽车的阻力恒定不变），假设电池消耗的电能全部用来驱动汽车行驶。当行驶到C地时，电池的能量还剩余30%，随即开启燃油模式。当汽车行驶到B地时，电池能量显示为50%（忽略充电过程中的能量损失），若该行驶模式过程中恰好消耗3L汽油，则汽车从C地到B地的过程中汽油的综合利用效率为 （汽油的热值取）。
（4）如图乙为四冲程汽油机某气缸的各冲程示意图，一个工作循环合理的顺序为 。若该汽油机以3000r/min的速度运行，则该气缸每秒对外做功 次。
（5）请说出混合动力汽车的优点 。
4．（2025·乳源模拟）佛山某生态园在花棚里安装了自动喷雾和浇水系统，其简化后的电路图如图甲所示。浇水系统的开关是电子时控开关，每天上午7：00—7：15、中午12：00—12：15、下午17：00—17：15会自动闭合，启动浇水系统对花卉进行浇淋。喷雾系统用于调节空气湿度，其控制电路中电源电压，R为装在探头上的湿敏电阻，其阻值随相对湿度（空气中含有水蒸气的百分比，单位为：％RH）变化的图象如图乙所示。当控制电路的电流达到0.04A时，继电器的衔铁被吸合；当控制电路中的电流减小到0.03A时，衔铁被释放。
（1）浇水系统的水泵参数如下表，则水泵一个月（按30天）耗电 ；
型号 SC**** 材质 不锈钢
功率 1200W 颜色 灰白色
电源 220V/50Hz 重量 80kg
（2）随着花棚内空气湿度减小，控制电路的电流会 （选填“变大”“变小”或“不变”），图甲中喷雾系统的C点应连接 （选填“A”或“B”）点，浇水系统和喷雾系统的连接方式是 联；
（3）如果花棚的湿度小于50％时喷雾系统启动，则的阻值为 Ω；当花棚湿度到达 ，喷雾系统停止工作。当使用时间长以后，控制电路的电压U会降低，这时花棚所控制的最高湿度会 （选填“上升”“下降”或“不变”）。
5．（2025·番禺模拟）如图甲是通过压感系统自动调整磁力大小的磁悬浮盆栽装置（额定电压为12V），放置于水平桌面上，盆栽底部有一个磁铁，悬浮原理简化如图乙。
（1）闭合开关后，盆栽悬浮于空中，请在“●”上画出盆栽的受力示意图 。
（2）请在图乙中AB段的电路上，填上合理的电路元件符号，并用箭头标出螺线管导线中的电流方向 。
（3）若给盆栽加水，压感系统需将滑动变阻器滑片P向 （选填“左”“右”）移动，盆栽才能继续保持悬浮。
（4）该装置正常工作的电流为100mA，则1小时消耗的电能为多少 ？（写出必要的计算过程）
6．（2025·黄埔模拟）小明同学需要初步检查一批100mL的小瓶消毒酒精密度是否合格。于是他自制一个微型密度计来测量这些消毒酒精的密度。（密度计测量液体密度时漂浮在液体中，如图丙所示）
（1）首先，小明估算密度计的质量。对于100mL的小瓶消毒酒精来说，用微型密度计测量时排开1mL的酒精比较合适，这样不会导致酒精溢出。若酒精的密度为，质量为m的密度计正常测量时，排开1mL的酒精，则排开的酒精质量为 g，且 （选填“>”“<”或“=”）；
（2）小明用制作棉签的实心塑料杆作为标度杆，塑料杆中部套一个密度较小的泡沫塑料球作为浮子，下端绕有铜丝作为配重，初步做成一个微型密度计，如图甲所示。
①若这个密度计放入酒精中会触碰瓶底，如图乙所示。为了使密度计漂浮，以下对密度计的调整，合理的有哪些？ （填写字母）。
A．去掉泡沫塑料球
B．适当减少铜丝的质量
C．适当上移浮子在标度杆上的位置
D．适当上移铜丝在标度杆上的位置
E．换一个同种材料、体积大一些的浮子
F．把塑料杆换成外形相同、密度更大的铜杆
②调整后，密度计漂浮在密度为的酒精中，液面位于标度杆的A位置，如图丙所示；密度计漂浮在密度为的酒精中，液面位于标度杆的B位置（图中未标出）。已知，则B位置在A位置的 （选填“上方”“下方”），判断依据是 。
③消毒酒精的密度在和之间是合格的。若A、B之间的距离过小，不利于检测，则应换用直径更 （选填“大”“小”）的实心塑料杆。
7．（2025·黄埔模拟）如图甲所示为一个自动温度报警器的装置，开关闭合后，当温度达到设定条件时，电铃将发出警报声。
（1）请你用笔划线完成甲图电路图的连接，以实现题目所要求的功能；
（2）图甲中电磁铁的A端为 极；
（3）如图乙所示，将蹄形磁体悬挂起来且处于静止状态，则N极一端指向地理的 极（选填“南”“北”）；
（4）丙图中a、b位置的磁感线已画出，将通电导线（“ ”表示电流方向垂直于纸面向里）放置于a位置，此时通电导线在磁场中受力方向向下，若将该通电导线放置于b位置，则此时通电导线在磁场中受力方向 （选填“向上”“向下”）。
8．（2025·斗门模拟）在城市的大街小巷，我们随处可见监控摄像头，它们为保障公共安全发挥着重要作用。许多监控摄像头配备了焦距固定的凸透镜，使图像成在凸透镜后面一倍焦距与两位焦距之间的感光元件上。如表为某一品牌3种不同型号（用①、②、③表示）摄像头的有关信息。如图为摄像头监控范围示意图。
型号 镜头焦距 监控角度 监控距离
① 2.8mm 5m
② 4mm 10m
③ 6mm 15m
（1）摄像头在使用过程中，物体在感光元件上成 （选填“倒立”或“正立”）、 （选填“放大”或“缩小”）的实像。
（2）若有苍蝇停留在镜头前6mm处，则能使苍蝇在感光元件上形成清晰的像的摄像头是 （选填型号）。
（3）图2是三个型号摄像头所拍摄的画面，其中由摄像头①所拍摄的是（ ）
A．
B．
C．
（4）某些监控摄像头还带有自动对焦功能，当物体靠近摄像头时，镜头会自动 （选填“向前”或“向后”）移动，以保证像始终落在监控内的感光元件上，所成的像会 （选填“变大”“不变”或“变小”）。
9．（2025·乳源模拟）近年来电动自行车数量急剧增加，为保障骑行安全，新国标《电动自行车安全技术规范》规定其最高车速不超过25km/h。某科创小组设计了超速报警装置，其简化电路（未连接完整）如题图甲所示。该装置由传感电路和执行电路两部分组成，传感电路中电源电压为12V，定值电阻R=6Ω，当车速在10~40km/h时，通过自动控制让可变电阻的阻值与车速之间的关系如题图乙所示。闭合开关S，当车速km/h时，绿灯正常发光；当车速km/h时，红灯正常发光，报警器工作。已知报警器和两灯的额定电压均为220V，电磁铁线圈的电阻忽略不计。
（1）由题图乙可知，的阻值随车速的增大而 ；
（2）传感电路中电流越大，电磁铁的磁性越 ；
（3）题图甲中的B灯为 灯；
（4）闭合开关S，当v=20km/h时，通过电磁铁线圈的电流为 A；
（5）用笔画线代替导线，将题图甲所示电路连接完整，要求导线不能相交。
10．（2025·增城模拟）小明在进行足球训练时，看到发球装置将足球斜向上抛出，
位置 机械能/J 动能/J
A点 53 30
B点 46 19
C点 40 30
（1）小明在训练中某次抛出足球轨迹如图1，A、B、C为足球下落过程先后经过的点，若此过程中足球在各点位置的机械能和动能如下表，
①足球在A点时的重力势能 C点时的重力势能，在A点的速度 C点的速度(以上两空均选填“大于”“小于”或“等于")，
②从A到B的过程中足球的机械能损失量为 J
（2）小明发现发球装置可调节发射足球的抛射角和抛出速度，实现射程不同.小明查得：忽略空气阻力时，足球被抛出后运动轨迹如图2虚线所示，抛出方向与水平方向的夹角为抛射角，A点的速度为抛出速度v， A点到落地点的水平距离为射程x.同时，x与v之间满足公式.，其中k的大小与抛射角的关系如图3所示
①v不变时，抛射角大小为 度时，x最大，
②若抛射角为90度，v为10m/s， 则x为 m.
③小明想探究“抛射角一定时，x与v2的关系"，设计了以下步骤：
a.把抛射角调为45度，v设定为5m/s， 将足球从A点抛出，
b.记录足球落地位置，用卷尺测出x并记录，
c.把抛射角调为 度，将v逐次增加5m/'s 重复步骤 a、 b. 进行多次实验，直到v增加到 30m/s 为止，
请帮他设计实验数据记录的表格 。
11．（2025·增城模拟）某款电热锅工作电路图简化如图，、为加热电阻，. 电热锅的部分参数如下表所示. 把电热锅接入220V的家庭电路中.
额定电压 220V
保温功率 88W
加热功率 550W
（1）调节开关S可使电热锅处于“关”、“加热”、“保温”三种工作状态，当开关S 的闸刀与触点 (选填“1”“2”或“3")接触时，电热锅处于保温状态，理由是： 。
（2）将电热锅调至加热状态，求：
①电路中的电流：
②通电1min 电路消耗的电能.
（3）求R2的阻值.
12．（2025·南沙模拟）如图1是一根质量不均匀，重力为G的硬杆(“·”点表示重心)放在水平地面上，现在要用最小动力F将木板一端抬起；
（1）请根据题意在图1中标出支点的位置 (用O表示)；
（2）请在图1画出所用最小动力F的示意图和它的力臂L1 ；
（3）用L2表示重力的力臂，根据杠杆平衡条件，最小动力的大小是F= (用题目中的G、L1和L2表示)；
（4）小华同学想要测量这根硬杆的重力。由于所用测力计的量程小于硬棒的重力，因此设计了如下步骤：
步骤1：如图2，将硬杆左端放在支架上，用弹簧测力计竖直向上拉硬杆的右端，当硬杆提起到水平位置时，读出弹簧测力计的示数为F(在量程范围内)；
步骤2：如图3，将硬杆右端放在支架上，用弹簧测力计竖直向上拉硬杆的左端，当硬杆提起到水平位置时，读出弹簧测力计的示数为F2(在量程范围内)；则：
①请判断F1和F2的大小关系：F1 F2(选填“>”“<"或“=”)
②硬杆重力的数学表达式为：G= (用F1和F2表示)
13．（2025·花都模拟）小李同学设计了一款智能猫咪窝，其简化电路图如图所示。R1、R2均为5Ω的定值电阻，R3为压敏电阻，其阻值随着压力的增大而减小。U和U为恒压电源。当猫咪进入猫窝时，标有“3.8V 1.14W”的红灯 L正常发光，小风扇M工作，此时电流表的示数为0.5A；当猫咪离开猫窝时，额定电压为2.5V的绿灯L2发光，此时电流表的示数如图所示。
（1）小李在选择衔铁材料时，能否使用铝片 。
（2）由题目可得，当猫咪进入猫窝时，与衔铁连接的a触点应和 (选填“b”或“c”)触点接通；
（3）求红灯L1正常发光时的电流；
（4）当猫咪进入猫窝时，求小风扇 M 工作 100s所消耗的电能；
（5）图所示的电流表示数为 A；
（6）当猫咪离开猫窝时，绿灯L2是否正常发光 (请写出你的分析计算过程)
14．（2025·花都模拟）小明利用如图所示的滑轮组(绕线并没有画出)把重物M匀速提升1m， 用时 4s， 拉力为F。已知每个滑轮重 40N；重物M和绳子自由端的路程随时间变化的 s-t 图像如图所示；整个过程中，有用功和额外功的大小如图所示。
（1）图2中表示绳子自由端的路程随时间变化的图线是 (选填“A”或“B”)；
（2）结合图所示的s-t图像，请在图1中正确画出此次滑轮组的绕线方式；
（3）求重物M的重力；
（4）求滑轮组的机械效率；
（5）以下是小彬和小杜两位同学计算拉力F大小的解题思路：
小彬：先算出重物M以及动滑轮的总重力G总， 然后数出吊着动滑轮的绳子段数n，最后利用公式求出拉力F的大小。
小杜：先根据图算出总功Wa， 再根据图16得出绳子自由端移动的距离s，最后利用公式F= 求出拉力F的大小。S
你认为哪一位同学算出来的拉力F的大小是正确的 并说明另一位同学的问题所在。
15．（2025·惠城模拟）我国自行设计的“蛟龙号”载人潜水器的示意图如图所示。“蛟龙号”的外壳主材选用钛合金板，其主要技术参数如表所示。“蛟龙号”挂有适当数量的压载铁，可通过改变压载铁的数量，来控制其下沉或上浮。“蛟龙号”采用科学家们研发的具有世界先进水平的高速水声通信技术，即声呐通信。
体积 50 最大速度/节 25
质量/kg 最大载荷（不包括乘员质量） 220
最大下潜深度/m 7000 乘员人数（每人质量不超过） 3
（1）钛合金具有硬度大、耐腐蚀性好和耐热性高等特点。航空发动机用钛合金制造低压压气机盘和叶片，主要是利用钛合金 的特点；“蛟龙号”的外壳主材选用钛合金板，使其能更好地在海水中工作，主要是利用钛合金 的特点；
（2）“蛟龙号”在下潜的过程中受到海水的浮力 （选填“变大”“变小”或“不变”）；
（3）加速下沉的“蛟龙号”，若在经过某一密度均匀的海水区域时，迅速抛掉部分压载铁，使其所受的浮力等于重力，不计水的阻力，则其将_____；
A．继续加速下沉 B．减速下沉
C．匀速下沉 D．立即静止
（4）“蛟龙号”采用“深潜器无动力下潜上浮技术”，它通过改变压载铁的数量，实质上就是通过改变它所受的 来实现浮沉，当它处于深的工作区时，它所受海水的压强为 。（，取）
16．（2025·东莞模拟）据统计，每燃烧1kg燃油约排放3.3kg二氧化碳。为实现碳达峰、碳中和的目标，氢能作为一种绿色低碳的清洁能源在我国交通领域的应用场景不断扩大，使用氢燃料电池的交通工具不断丰富，其应用流程如下。
（1）储氢瓶在高压下储存氢气时，瓶内气体的温度会升高，该过程中氢气的内能 （选填“增大”“减小”或“不变”）；汽车冷却系统中，水箱内的液态水通过 （填写物态变化名称）吸收热量，有效降低发动机温度；
（2）氢燃料电池将化学能直接转化为 能供电动机使用，电动机的工作原理是 ；
（3）以氢燃料电池卡车为例，若卡车在水平路面上匀速行驶72km用时1h，功率为172kW；
①求以当前速度卡车行驶72km消耗的能量为 kJ；
②与燃油卡车相比，氢燃料电池卡车行驶72km可减排二氧化碳的质量为 。（燃油机的效率取36%，燃油的热值q取4.3×107J/kg）
17．（2025·东莞模拟）目前，新能源智能汽车进入许多家庭，随着科技发展，计算芯片、人工智能、大数据、云计算、信息通信等多个高新技术产业，具备产业深度融合，已成为汽车产业发展战略方向。
如图甲所示是一款新能源智能汽车，车顶覆盖薄膜式太阳能电板，车窗采用“智能玻璃”，除了可实现调节温度和透明度（透过玻璃的光照度与入射光照度之比），还具有单向透光功能，可以从车内看到车外景象，而车外看不见车内景象；车身配有多个雷达，充分提高了行车的安全性。
（1）如图乙所示，汽车挡风玻璃是倾斜的，是使车内物体通过挡风玻璃所成的像位于 （选填“上方”、“下方”或“正前方”），不妨碍司机视线。司机通过两侧后视镜看到的“车外的景物”是景物的 （选填“虚”或“实”）像。
（2）改变按压汽车喇叭开关的力度，可改变喇叭发出声音的 （选填“音调”、“音色”或“响度”）。
（3）如图丙所示，汽车前灯的反光装置相当于 （选填“平面镜”、“凹面镜”或“凸面镜”），它对光线有 （选填“会聚”或“发散”）作用。
（4）炎炎夏日，汽车停在露天停车场，若把装满水的矿泉水瓶留在车内，太阳光透过矿泉水瓶后可能将汽车内的易燃物引燃。这是由于 。
18．（2025·东莞模拟）某款电热桌垫（如图甲所示）由12V电源供电，发热部分由两根电热丝组成，R1、R2的阻值分别为6Ω、12Ω，该桌垫可通过调温开关控制不同的电功率（不考虑温度的变化对电阻的影响），图乙为其内部电路结构。求：
（1）将开关S拨到“cd”时，电热桌垫处在 （选填“关”、“低温”或“高温”）挡；
（2）该电热桌垫消耗的最大功率；
（3）当电热桌垫处于低温挡时，在5min内产生的热量。
（2025·东莞模拟）【无人机应用】为热烈庆祝中华人民共和国成立75周年，深圳湾人才公园举办了“天空之城，大有可能”全城万架无人机表演。请根据相关情景涉及的物理知识完成下列各题。
19．如图所示，当小安一家人开车到公园停车场倒车时，尾部在非安全距离内遇到障碍物，倒车雷达发出警报声，避免了车辆发生剐蹭。在倒车雷达工作的过程中，会应用到下列物理知识中的哪几项（ ）
①声的反射
②超声波
③声波可以传递信息
④声波可以传递能量
A．只有③ B．只有④ C．有①②③ D．有①②④
20．如图所示，当10197架无人机同时悬停在空中时，为市民游客带来了一场科技与艺术完美融合的视觉盛宴，让海内外观众感受到深圳科技的“硬核力”！下列相关说法不正确的是（ ）
A．无人机定位系统利用电磁波传递信息
B．无人机在水中的像与它一样大
C．给无人机水平直线飞行时，重力对它做功
D．无人机上的LED灯是一种半导体材料
21．无人机的核心部件为电动机，图中能说明电动机工作原理的是（ ）
A． B．
C． D．
22．（2025·河源模拟）拉杆箱为人们的旅途提供了极大的便捷.
（1）如题图所示为一拉杆箱示意图，将其视为杠杆，0为支点，拉杆箱所受重力300N，OA 为 120cm， OC 为24cm.用力F在A点沿图示方向提起拉杆箱，则它属于 杠杆， F为 N.
（2）使拉杆箱在题图示位置静止的最小动力为 N.生活中，常把箱内较重物品靠近0点摆放，这样使拉杆箱在图示位置静止的最小动力将 (选填“变大”、“变小”或“不变”).
（3）拉杆箱底部安装轮子除了 摩擦外，还通过 动力臂的方式使拉动更省力(以上两空选填“增大”或“减小”).
23．（2025·深圳模拟） 明明家一款电热水壶工作时有两挡，分别是热水挡和温水挡。如图2所示是其电路简图，、为电热丝，通过操作开关，可以提供温水和热水，相应参数如表。当电热水壶在额定电压下工作时，求：
额定电压 额定功率
220V 温水 热水
1980W 4400W
（1）当开关 闭合（选填“”或“”或“和”）时电热水壶处于温水挡，是多大 ？
（2）电热丝的阻值是多大 ？
（3）若热水挡通电20s，可以把1kg水从加热到，热水挡的加热效率是多少 ？[结果保留到]
24．（2025·罗湖模拟）图甲所示是生活中常见的膨胀螺栓，按照图乙所示的方法安装好膨胀螺栓，下方挂很重的吊扇也不脱落。
（1）螺栓安装前如果不清理墙孔中松软的砂石会导致螺栓松动，原因是螺栓与砂石间可能会产生 （选填“滚动”、“滑动”或“静”）摩擦，这种情况会导致螺栓与墙体间的摩擦力大大减小；吊扇在工作时对屋顶的拉力 （选填“大于”、“等于”或“小于”）吊扇的重力。
（2）膨胀管与墙孔间的摩擦力f与压力F之间的关系近似为，若不考虑膨胀螺栓所在的墙孔发生形变，要螺栓吊起10kg重物，膨胀管与墙孔间的压力至少要达到 N。
（3）在物理学中，两个物体间的滑动摩擦力f与压力F的关系为，μ称为这两个接触面间的动摩擦因数。图丙所示实验中，木块重为4N，木板重为8N，木块与木板间的动摩擦因数大小为0.3，木板与地面之间的动摩擦因数大小为0.5，若用拉力F将木板匀速抽出，则测力计的示数是 N。
25．（2025·广州模拟）（1）心肺机用“电动泵”替代心脏，推动血液循环，“电动泵”的工作原理如图所示，将线圈ab固定在活塞一端，利用其与固定磁铁间的相互作用带动活塞运动，从而使血液定向流动。阀门都只能单向开启，反向则封闭管路，如图所示，当线圈中的电流从a流向b时，电磁铁的左端为 （选填“N”或“S”）极，此时活塞将向 （选填“左”或“右”）运动，此时“电动泵”处于 （选填“送血”、“抽血”）状态，促使血液流动；
（2）小明想设计一款温控自动报警器，在水银温度计里封入一段金属丝，当温度在正常范围内时，绿灯亮表示正常；当温度升高达到金属丝下端所指示的温度时，红灯亮表示警报，红灯和绿灯（额定电压220V）。请你按照小明的设想，请用笔画代替导线完成电路连接。
26．（2025·珠海模拟）音乐喷泉是集声光电技术于一体的装置，它通过电脑采集音乐的声音频率特征，并将其转化为控制信号，控制水泵喷出水柱，形成喷泉。如图甲为控制喷泉工作的模拟电路，控制电路电源电压，呈周期性变化（如图乙所示），定值电阻，E为具有特殊功能的电子元件，当时，电路中没有电流通过；当时，E两端电压恒为6V，当线圈中通过的电流时，电磁继电器衔铁被吸下，水泵启动喷水。
（1）图甲中水泵主要部件是电动机，下列四幅图中与电动机工作原理相同的是（ ）
A．电磁起重机 B．通电后，磁针转
C．扬声器 D．动圈式话筒
（2）喷泉喷出水柱在空中形成水雾，这水雾在空中飞舞 （选填：“属于”或“不属于”）分子扩散现象；
（3）t＝3s时，线圈中通过的电流是 A；
（4）当控制电路电源电压为 V时，电磁继电器衔铁刚好被吸下水泵启动喷水.此时，电阻的功率为 W；
（5）已知水泵每秒可喷出水的体积为，在0~6s内，水泵喷水的总质量为 kg。请在图丙中画出0~12s水泵喷水的总质量m随时间t的变化曲线。
27．（2025·越秀模拟）如图甲所示，一块重为5N的磁铁吸在竖直放置的粗糙钢板上，磁铁相对钢板静止，钢板重200N，磁铁对钢板的压力为20N，磁铁与钢板之间的接触面积为。
（1）磁铁相对钢板静止时，磁铁所受的摩擦力大小为 N，方向 （选填“竖直向上”、“竖直向下”、“向左”或“向右”）；
（2）磁铁对钢板的压强有多大？
（3）如图乙所示，用竖直向下的力F拉着磁铁，使其匀速直线运动了0.5m，运动时间为10s，F做功的功率是0.3W，这段时间：
①F做了多少功？
②F多大？
③在虚线框内作出磁铁在竖直方向上的受力示意图，磁铁以图中点“· ”表示，并标出滑动摩擦力的大小。
28．（2025·越秀模拟）如图是某科技小组设计的利用太阳能给 LED 路灯供电的自动控制电路的示意图（未画完整）。其中，R是光敏电阻，其电阻大小会随着光照强度的变化而变化。当流经电磁铁A的电流 I≥30.0mA 时，太阳能电池板与蓄电池形成闭合回路，蓄电池处于充电状态。下表为光敏电阻R、流经电磁铁A的电流I与光照度 E 的测试数据。
光照度E/lux 5 10 15 20 25 30
光敏电阻R/Ω 60 30 20 15 12 10
线圈中电流I/mA 21.4 27.3 30.0 31.6 32.6 33.3
（1）由表中可知，R的阻值会随光照度E的减弱而 ，（选填“变大”“变小”或“不变”）；
（2）白天，太阳能电池板将 能转化为 能，再通过蓄电池转化为 能。傍晚，当光照度小于 Lux 时，流经电磁铁A的电流 I<30.0mA 时，动触点D会与静触点 （选填“G、H”或“E、F”）接触，LED 开始工作；
（3）请根据上述描述将图的电路设计图连接完整，工作电路能正常工作（图中已给出静触点 E、F、G、H 的四根引线）
（4）当光照度为30Lux时，R两端的电压是多少；
（5）当光敏电阻R为20Ω时，持续通电了1min，R产生的热量是多少？
29．（2025·深圳模拟）为了实现“既要家里暖，又要天空蓝”，我国海阳核电厂在利用核能发电的同时给居民供暖，其工作流程如图所示。核燃料反应堆内有低浓度的铀，发生核反应后产生大量的热，单个机组核燃料在反应堆容器内发生核反应时的产热功率为，一回路和二回路是两个互不相通的水循环回路，一回路的水流过核燃料反应堆的堆芯，带走核反应堆产生的热量，在蒸汽发生器中将热量传递给二回路的水，然后流回堆芯。二回路的水在蒸汽发生器中受热，产生大量高温水蒸气，水蒸气做功推动汽轮机发电，做功后的水蒸气冷凝后返回蒸汽发生器。核能供暖是将发电之后的低品位余热取出来通过管道送给居民。单个机组，如果仅供电，每秒提供的电能为；若在供电的同时进行供暖，每秒提供的电能J、热量，对单个机组核燃料反应堆产生的能量使用效率提高了。
（1）核燃料反应堆中的铀是 选填“可再生”或“不可再生”能源。
（2）标准煤的热值为，若单个机组核反应堆工作释放的热量由燃烧标准煤提供，需要完全燃烧多少吨标准煤？若这些热量的被水吸收，则可以使质量为多少千克的水从升高到？
（3）单个机组，如果仅供电，发电机输出电能的功率为多少千瓦？
30．（2024·惠州模拟）华为Mate60Pro手机搭载了我国自主研发芯片，电池容量为的锂离子聚合物电池，最大支持88W（20V，4.4A）有线超级快充技术，支持50W无线超级快充，支持20W无线反向充电，极大方便了人们的使用。已知该电池的部分参数如下表所示：
电池名称 锂离子电池
电压 3.7V
容量
（1）给锂电池一次充满电储存的电能为 J；
（2）表格中的电池“容量”，是电流和 （填具体物理量名称）进行乘法运算的结果。给锂电池充电的过程是 转化为 能的过程；利用无线反向充电技术，用华为Mate60Pro手机给小米手机充电时，华为Mate60Pro手机相当于 （选填“电源”或“用电器”）；
（3）如图所示的两个充电器，一个标注“输出5V 600mA”，另一个标注“输出20V 4.4A”，其中有一个是有线超级快速充电器。假设充电效率为74%，选用有线超级快速充电器给华为Mate60Pro手机电池从零充满电需要 s。（结果保留整数）
31．（2025·茂南模拟）自然界的一切活动都需要能量，能量是由不同能源提供的，各种能源的广泛使用，极大地促进了人类文明的进步，下面请和小明一起走进能量的世界。
（1）如图所示，平底茶壶的质量是0.4kg，底面积是40cm2，内盛0.6kg的水，放置在一水平桌面上。则茶壶对桌面的压力为 N，茶壶对桌面的压强为 Pa，水对茶壶底部的压强为 Pa，水对茶壶底部的压力为 N；
（2）蒸汽机的发明是人类利用能量的新里程碑，蒸汽机工作时将内能转化为机械能，这与四冲程汽油机的 冲程能量转化相同；
（3）电能的利用是人类进入现代文明社会的标志，小明家有一个铭牌模糊的电饭煲。他将电饭煲接在三孔插座上，关闭其它用电器，电饭煲正常工作3min，观察如图的电能表转盘转了30转，该电饭煲的额定功率为 kW；
（4）核反应堆的发明拉开了以核能为代表的新能源利用的序幕，核能属于 （选填“可”或“不可”）再生能源；
（5）能源危机已成为国际性问题，为了人类的未来，我们必须节约能源。节约能源的主要方式之一是开发新能源，下列不是利用新能源获得电能的是（ ）
A．拦坝式潮汐能发电 B．地热蒸汽发电
C．硅太阳能电池 D．煤炭火力发电
32．（2025·乳源模拟）1820年，奥斯特在课堂上进行如图甲所示实验时有新发现。这个发现令奥斯特极为兴奋，他怀着极大的兴趣又继续做了许多实验，回答下列小题。
（1）奥斯特在实验中发现：在小磁针上方的导线 瞬间，磁针会发生偏转。改变导线中电流的 ，小磁针的转动方向会发生改变；
（2）将奥斯特实验中的小磁针更换成蹄形磁铁，将导体放在磁场里，如图乙所示。闭合开关，导体ab向左运动；改变导体ab中的电流方向，同时将磁铁的N、S极上下对调，导体ab向 运动。实验中将 能转化为 能，日常生活中的 就是据此原理制成；
（3）实验学校生物实验小组想要研究鸡蛋的孵化，他们制作了恒温孵化箱，原理如图丙所示。热敏电阻R2安装在恒温箱内，阻值随温度升高而显著减小。闭合开关S1，电磁铁的上端是 极，箱内温度升高时，电磁铁磁性 （选填“增强”或“减弱”）。
33．（2025·南海模拟）小明发现实验用温度计和体温计采用的测温液体不同，于是猜想，不同物质遇热膨胀能力不同。他查阅资料，得到以下的信息：物体在温度升高时会发生膨胀，热膨胀系数就是用来衡量物体这种热胀冷缩特性的物理量。液体体积膨胀系数可以通过公式计算：，其中β为液体的体积膨胀系数，V为液体的体积，ΔV为液体体积的变化量，ΔT为温度的变化量。液体体积膨胀系数的数值通常是一个正值，表示液体的体积随温度的升高而增大。如题图所示为液体膨胀演示装置。在相同的3支试管中分别装满水、煤油和水银（初温均为20℃），用插有玻璃管的橡皮塞塞住试管口，每支玻璃管上都套有1个刻度盘，添加液体到0刻度线，烧杯中装有50℃的热水，将上述3支试管同时浸在热水中，待玻璃管中液柱稳定时，比较液面的高度。
（1）本实验采用的三种液体的初始温度和初始 都相等；由题图可以看出：当液柱稳定时，在这3种液体中， 的热膨胀系数最高；若液体体积膨胀系数的数值是一个负值，表示液体的体积随温度的升高而 （选填“增大”、“不变”或“减小”）；
（2）本实验，衡量热胀冷缩特性的物理量β是用（ ）表示的；
A．体积 B．温度
C．体积的变化量 D．单位温度内体积的变化量
（3）在实验过程中记录水银的温度和体积变化如表所示：
温度/℃ 20 25 30 35
体积/cm3 100 100.09 100.18
①请将表格填写完整： ；
②根据表中数据，请写出水银的体积膨胀系数：β= 。
34．（2025·广州模拟）如图，插线板的开关控制指示灯（即发光二极管）和插座，这种插座即使指示灯损坏后，插座上插入用电器仍然能使用。发光二极管耐压值很低，必须与电阻串联使用。为了完成该题，请你进行了下面的思考（不要求连接）：
（1）“这种插座即使指示灯损坏后，插座上插入用电器仍然能使用”告诉我们：二极管与插座是 （选填“串联”、“并联”）；
（2）因为“发光二极管耐压值很低，必须与电阻串联使用”，结合上一问（1）中的要求，应该连成下面的哪一种电路？
（3）“插线板的开关控制指示灯（即发光二极管）和插座”这句话要求：开关要么安装在串联电路中，要么安装在并联电路的 （选填“干路”或“某一支路”）中；
（4）三孔插座为了实现的左孔“接零线”的要求，在中间孔已经接了“地线”情况下，三孔中的右孔就只能“接火线”了。考虑到安全用电对开关的要求，连接顺序是
选填下列某一个字母代号：
A．“火线-＞开关-＞右孔”
B．“火线-＞右孔-＞开关”
C．“右孔-＞火线-＞开关”
答案解析部分
1．（1）不变；变小
（2）8×104Pa；
（3）解：当航速在10~20km/h时，阻力大小与航速大小成正比，
当航速为10km/h时，受到的阻力大小为f1=3×105N，
则当航速为15km/h时，受到的阻力大小为。
匀速航行时牵引力 F等于阻力f，
根据P=Fv= fv可知，则功率之比为。
（4）解：已知舰艇在s3段时，速度为15km/h，阻力大小为f2=4.5×105N，
此段航程通过表格知道消耗的燃料占总体的40％，则发动机消耗的能量，
这些能量有30％转化为发动机对舰艇所做的功，做功，
那么 s3段的路程，
因为（s1+s2）∶s3=3∶4，
故s1+s2=36km，
所以总的路程为s1+s2+s3=36km+48km=84km。
（1）根据题意可知，舰艇从淡水域驶入海水域时，它始终处于漂浮状态，即浮力等于重力。由于舰艇的重力不变，因此它受到的浮力不变。由阿基米德原理可知，海水密度更大，则在海水中的 减小，因此吃水深度变小。
（2）①舰艇在淡水中最大吃水深度 h=8 m，
底部最大压强：；
②满载排水量，
排开水所受重力，
此时舰艇处于漂浮状态，浮力等于舰艇的重力，
故舰艇的重力G=F浮=G排=。
（1）根据漂浮条件分析舰艇受到浮力的变化，根据阿基米德原理分析舰艇排开水的体积变化，进而确定吃水深度的变化。
（2）①根据液体压强公式计算底部受到水的最大压强；
②根据计算舰艇的排水量，再根据漂浮条件G=F浮=G排计算舰艇的重力。
（3）首先根据“阻力与航速成正比”计算出15km/h时受到的阻力，然后根据P=Fv计算对应的功率之比；
（4）根据计算出发动机消耗的能量，根据计算发动机对舰艇做的功，根据计算s3的路程，最后根据航程之比计算总路程即可。
（1）[1] 舰艇从淡水域驶入海水域时，始终处于漂浮状态，漂浮时，浮力与重力是一对平衡力，重力不变，故浮力不变。
[2] 由阿基米德原理可知，浮力不变时，海水密度更大，则 减小，因此吃水深度变小。
（2）[1] 舰艇在淡水中最大吃水深度 h=8 m，底部最大压强：
[2] 满载排水量， 排开水所受重力，根据阿基米德原理，浮力等于排开液体的重力，且此时舰艇处于漂浮状态，浮力等于舰艇的重力，故舰艇的重力为。
（3）当航速在10~20km/h时，阻力大小与航速大小成正比，当航速为10km/h时，受到的阻力大小为f1=3×105N，当航速为15km/h时，易知受到的阻力大小为f2=4.5×105N（速度15km/h是10km/h的1.5倍，阻力也是1.5倍）。匀速航行时牵引力 F等于阻力f，则功率P=Fv= fv，则功率之比为。
（4）已知舰艇在s3段时，速度为15km/h，阻力大小为f2=4.5×105N，此段航程通过表格知道消耗的燃料占总体的40％，则发动机消耗的能量，这些能量有30％转化为发动机对舰艇所做的功，做功，则根据做功公式W=Fs， s3段的路程，因为（s1+s2）∶s3=3∶4，故s1+s2=36km，所以总的路程为s1+s2+s3=36km+48km=84km。
2．（1）；向右移动
（2）；不经过
（1） ① 平面镜所成像与物关于平面镜对称，先画平面镜延长线，作S关于平面镜的对称点S'，即为S在平面镜中所成的像S'；
② S发出的一束光经平面镜反射后射入水中（O点为入射点），连接S'O，与平面镜交点为入射点，入射点到O的连接为反射光线，连接S与入射点连线为入射光线；
过O垂直水面画法线，根据光由空气斜射入水中时，折射角小于入射角，在法线右侧水中画出折射光线，与容器底的交点为光斑P，光路图如下图所示：
③ 若容器里的水位下降到A处时，射向水面的入射光线水变，但入射点随水面下降而逐渐降低且向右移动，且入射角不变，那么折射角大小也不变，折射光线与原折射光线平行，由下图知，光斑将向右移动。
（2） ①②已知该凸透镜的焦距为3cm，在图中凸透镜两侧距光心3cm处标出焦点F；
因折射光线a过凸透镜焦点，所以其入射光线平行于主光轴；因折射光线b过光心，而过光心的光线方向不变，据此画出a、b的入射光线，两入射光线的交点为光源M，如图所示。
③ 折射光线c与凸透镜的交点为该光线的入射点，连接M与光线c的入射点，即c的入射光线，由下图可知c的入射光线不经过凸透镜的焦点。
（1） ① 根据平面镜成像的特点可知，像与物关于镜面对称，由此画出S的像；
② 根据反射光线的反向延长线一定过像点，而O为反射光线反射后射入水中的入射点，由此画出经平面镜的反射光线，即射向水面的入射光线；过入射点O画法线，根据光由空气斜射入水中时，折射角小于入射角画出折射光线，与容器底的交点为光斑P；根据反射角等于入射角画出反射光线；
③ 容器里的水位下降时，射向水面的入射光线水变，但入射点随水面下降而逐渐降低且向右移动，据此分析光斑的移动情况。
（2）①②先标出凸透镜左右两侧的焦点F，根据凸透镜的三条特殊光线画出a、b的入射光线，两入射光线的交点为光源M；
③ 连接M与c光线的入射点，可知c的入射光线是否经过凸透镜的焦点。
3．凸面；缩小；近；40%；DACB；25；混合动力汽车的优点：节能，低排放，动力性能好，经济性高，驾驶性能优异等，电动模式行驶，实现“零油耗”和“零排放”等
（1）汽车的后视镜是凸面镜；对光有发散作用，可以扩大视野，能更好地注意到后方路况；
（2）摄像头的镜头相当于凸透镜，成像时，u>2f，成倒立、缩小的实像。
凸透镜成实像时，物距减小，像距增大，像变大；显示屏中的像变大，则障碍物离车尾的距离变近。
（3）汽车从A地到C地电池消耗的电能为：W1=(1-η)W=(1-30%)×20kW·h=14kW·h，
汽车匀速行驶时，受到的牵引力为：，
匀速行驶，汽车从C地到B地做的功：W汽=Fs2=840N×40×103m=3.36×107J，
从C地到B地，获得的电能：W2 =(50% 30%)W=(50% 30%)×20kW h=4kW h=1.44×107J，
汽油利用有用能量：W有=W汽+W2 =3.36×107J+1.44×107J=4.8×107J，
汽油完全燃烧放出的热量：Q放=Vq=3×10-3m3×4.0×107J/m3=1.2×108J，
汽油的综合利用效率：；
（4）汽油机的一个工作循环有四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程；
A图中，两个气门都关闭，活塞向上运动，压缩缸内气体，是压缩冲程；
B图，排气门打开，活塞向上运动，排出废气，是排气冲程；
C图，两个气门都关闭，活塞向下运动，火花塞喷出电火花，点燃燃气，是做功冲程；
D图，进气门打开，活塞向下运动，吸入汽油和空气的混合物，是吸气冲程。
正确的顺序是：DACB。
汽油机的转速是3000r/min=50r/s，1个工作循环，飞轮转动2圈，活塞往复2次，对外做功1次，每秒飞轮转动50圈，则对外做功25次。
（5）混合动力汽车的优点：节能，低排放，动力性能好，经济性高，驾驶性能优异等，电动模式行驶，实现“零油耗”和“零排放”等。
（1）汽车的后视镜是凸面镜，可以看到更大范围；
（2）倒车镜头是凸透镜，物体在镜头的二倍焦距外，成倒立缩小的实像，物距减小时，像距变大，像变大；
（3）根据剩余能量和总能量，计算消耗的电能；根据，计算牵引力做功多少；利用W=Fs，计算做功，利用Q=Vq，计算燃料放出的热量，根据，计算能量的利用率；
（4）根据汽油机的气门的状态和活塞运行方向，判断冲程；汽油机的工作过程是：吸气冲程、压缩冲程、做功冲程、排气冲程；汽油机工作时，飞轮转动数是做功数的2倍；
（5）油电混合动力汽车，有节能，低排放，动力性能好，经济性高，驾驶性能优异等优点。
4．27kW·h；变小；A；并；250；70%；上升
（1）该水泵每个月消耗的电能为；
（2）①由图乙可知，当空气湿度减小时，R的阻值增大，控制电路的总电阻会增大，由欧姆定律可知通过电路的电流会变小；当控制电路中的电流减小到0.03A时，衔铁被释放，喷雾系统开始工作，从而增大空气的湿度。因此喷雾系统的C点应连接A点，才能满足条件。
②由于浇水系统和喷雾系统可以单独工作，互不影响，因此两者之间是并联。
（3）①系统启动时的工作电流为0.03A时，电路中的总电阻为；
此时R0的阻值大小为；
当喷雾系统停止工作时，电路中的电流为0.04A，
此时电路中的总电阻为；
则此时R的阻值大小为；
由图乙可知对用的空气湿度为70%。
②当花棚控制湿度越高时，R的阻值越小，电路中的电流越大，达到0.04A时衔铁将被吸合，喷雾系统不再工作。若电源电压降低，则会使达到0.04A时的总电阻变小，则R的阻值也随之变小，图乙中对应的最高湿度会上升。
（1）由图乙可知，花棚的湿度越大，湿敏电阻R的阻值越小，根据欧姆定律可知控制电路中电流的变化，根据电磁铁磁性的影响因素可知电磁铁磁性的变化，进而判断触点的接触情况，据此确定图甲中喷雾系统的C点应连接的点；根据浇水系统和喷雾系统可以不同时工作判断两者的连接方式；
（2）①根据图乙可知湿度为50%时湿敏电阻的阻值，根据题意可知喷雾系统启动时电路中的电流，根据欧姆定律求出控制电路的总电阻，根据串联电路的电阻特点求出R0的阻值；根据题意可知喷雾系统停止工作时控制电路中的电流，根据欧姆定律和串联电路的电阻特点求出湿敏电阻的阻值，根据图乙可知此时花棚湿度；
②根据题意可知喷雾系统停止工作时控制电路中的电流一定，根据欧姆定律可知控制电路的总电阻的变化，根据串联电路的电阻特点可知湿敏电阻的阻值变化，根据图乙可知这时花棚所控制的最高湿度的变化。
5．（1）
（2）
（3）左
（4）额定电压12V、工作电流100mA=0.1A，根据电功公式W=UIt计算通电1小时(即3600s)所消耗的电能
（1）盆栽悬浮于空中，根据二力平衡可知，重力等于磁力，重力竖直向下，磁力竖直向上，如图所示：
（2）盆栽的下端为N极，磁力向上，根据同种磁极相互排斥可知，底座上端为N极，根据安培定则可知，AB段应该是电源，且下端为电源正极。如图所示
（3）加水后盆栽重力增大，为增大磁力，需要减小电路电阻，使线圈电流变大，故滑动变阻器的滑片 P 应向“左”移动。
（4）额定电压12V、工作电流100mA=0.1A，根据电功公式W=UIt计算通电1小时(即3600s)所消耗的电能。
1、重力：由于地球的吸引而使物体受到的力，大小为自身重力、方向竖直向下，作用点位于物体重心。
2、二力平衡的条件为：大小相等、方向相反、作用在通过一个物体上、作用在同一条直线上，物体处于匀速直线运动或者静止状态时，受力平衡。
3、通电螺线管：由通电线圈组成，磁性方向可通过安培定则判断：用右手握住通电螺线管，让四指指向电流的方向，那么大拇指所指的那一端就是通电螺线管的N极，磁性与电流、线圈匝数有关
4、磁极相互作用：同名磁极相互排斥、异名磁极相互吸引。
（1）盆栽悬浮于空中，受到大小相等的重力和磁力左右，重力竖直向上，则此力竖直向上，从盆栽重心向下画重力 (G)，从盆栽重心向上画电磁力 (F)。如图所示
（2）由图乙可知，盆栽的下端为N极，由第1小问已知盆栽受到的磁力向上，可知，底座的上端和盆栽下端相互排斥，底座上端为N极，根据安培定则可知，电流从螺线管下端外侧流入，上端内侧流出，AB段应该是电源，且下端为电源正极。如图所示
（3）加水后盆栽重力增大，为增大磁力，需要使线圈电流变大，则需要减小电路电阻，故滑动变阻器的滑片 P 应向“左”移动。
（4）额定电压12V、工作电流100mA=0.1A，通电1小时(即3600s)所消耗的电能
6．（1）0.87；=
（2）BE；下方；同一个密度计在酒精上漂浮，所以浮力都等于重力，第二种酒精密度大，由阿基米德原理可知密度计在第二种酒精中排开的酒精的体积小；小
（1）根据密度公式计算排开的酒精的质量，根据漂浮体平衡条件可知F浮=G排=G计，即m酒精g=m计g（2）若密度计放入酒精中会触碰瓶底，则密度计本身重力大于液体产生的浮力，为了使密度计漂浮，可以适当减少铜丝的质量，也可以换一个同种材料、体积大一些的浮子，故选BE。同一个密度计在酒精上漂浮，所以浮力都等于重力，第二种酒精密度大，由阿基米德原理可知密度计在第二种酒精中排开的酒精的体积小，所以B位置在A位置下方。
（2）若A、B之间的距离过小，应使密度计浸入液体的体积多一些，使得检测的更准确，因此应该换用直径更小的实心塑料杆。
1、浮力的本质为上下表面产生的压力差，计算公式为F浮=ρ液gV排，所以物体所受浮力和物体所处的深度无关，与排开水的体积有关，当排开水的体积越小时，浮力越小，排开水的体积越大时，浮力越大
2、阿基米德原理：物体排开水的重力等于物体所受浮力；
3、物体沉浮条件：物体悬浮时的浮力等于重力（排开水的体积等于物体体积），物体的密度等于液体的密度，物体漂浮表明浮力等于重力（排开水的体积小于物体体积），物体的密度小于液体的密度，物体下沉时重力大于浮力（排开水的体积等于物体体积），物体的密度大于液体的密度
4、密度的性质：密度是物质的基本属性，不随质量和体积的变化而变化；和材料本身以及材料状态有关。密度公式m=ρv。
（1）[1]若这个密度计放入酒精中会触碰瓶底，原因是密度计本身重力太大，或密度计所受的浮力太小，为了使密度计漂浮，可以减小密度计的重力，也可以增大密度计所受的浮力，所以可以适当减少铜丝的质量，也可以换一个同种材料、体积大一些的浮子，故选BE。
[2][3]同一个密度计，无论是在第一种酒精中漂浮，还是在第二种酒精中漂浮，浮力都等于重力，两次浮力相等，第二种酒精密度大，由阿基米德原理可知密度计在第二种酒精中排开的酒精的体积小，所以B位置在A位置下方。
（2）若A、B之间的距离过小，不利于检测，应使密度计浸入液体的体积多一些，因此可减小吸管的横截面积，所以应该换用直径更小的实心塑料杆。
7．（1）
（2）S
（3）北
（4）向下
（1）当温度达到设定值时，水银为导体与金属丝接通，电磁铁产生磁性吸引衔铁，从而使工作电路中的电铃发声。所以应将电源、控制温度计、电磁铁电铃串联组成控制电路，如图所示：
（2）根据安培定则分析A端为S极。
（3）地磁的南极在地理的北极附近，地磁的北极在地理的南极附近。根据同名磁极相互排斥，异名磁极相互吸引的原理，将蹄形磁体悬挂起来且处于静止状态时，蹄形磁体的N极一端会指向地理的北极。
（4）通电电线由a位置移到b位置，电流方向、磁场方向没有改变，所以受力方向不变，即向下。
通电螺线管：由通电线圈组成，磁性方向可通过安培定则判断：用右手握住通电螺线管，让四指指向电流的方向，那么大拇指所指的那一端就是通电螺线管的N极，磁性与电流、线圈匝数有关
磁极相互作用：同名磁极相互排斥、异名磁极相互吸引
地磁场和地理的磁极相反， 地磁场的N极在地理南极附近，S极在地理北极附近。
（1）自动温度报警器利用水银的导电特性，当温度达到设定值时，水银与上端金属丝接通，使控制电路接通，电磁铁产生磁性吸引衔铁，从而使工作电路中的电铃发声。所以应将电源、控制温度计、电磁铁电铃串联组成控制电路，如图所示：
（2）用右手握住电磁铁线圈，让四指指向电流的方向（从电源正极流向负极），则大拇指所指的方向就是电磁铁的N极。观察图甲中线圈的绕向和电流方向，电流从电源正极流出后，在电磁铁线圈上是从上往下绕（具体需根据实际图判断），那么右手四指绕线圈向下，大拇指指向电磁铁的下端，所以A端为S极。
（3）地球是一个巨大的磁体，地磁的南极在地理的北极附近，地磁的北极在地理的南极附近。将蹄形磁体悬挂起来且处于静止状态时，根据同名磁极相互排斥，异名磁极相互吸引的原理，蹄形磁体的N极一端会指向地理的北极。
（4）通电电线由a位置移到b位置，磁场方向和电流方向都没有改变，所以受力方向不变，即向下。
8．（1）倒立；缩小
（2）①
（3）A
（4）向前；变大
9．（1）减小
（2）强
（3）红
（4）解：根据乙图可知，当v=20km/h时，电阻Rp的阻值Rp=10Ω，
通过电磁铁线圈的电流为。
（5）
（1）根据图乙可知，可变电阻的阻值随车速的增大而减小。
（2）根据甲图可知，传感器和电磁铁串联，则传感电路中电流越大，通过电磁铁的电流越大，那么电磁铁的磁性越强。
（3）根据图乙可知，车速较大时，电阻Rp的阻值较小，电路中的电流较大，电磁铁的磁性较强，电磁铁的衔铁被吸下，报警器和灯泡B同时工作。根据题意可知，当车速km/h时，红灯正常发光，报警器工作，因此B灯是红灯；
（5）由图乙可知，车速较小时，电阻Rp的阻值较大，电路中的电流较小，电磁铁的磁性较弱，动触点和上面的静触点连接，绿灯亮，车速较大时，电阻Rp的阻值较小，电路中的电流较大，电磁铁的磁性较强，电磁铁的衔铁被吸下，报警器和红灯B同时工作，如图所示：
（1）根据图乙确定Rp的阻值随车速的变化规律；
（2）电磁铁的磁场强弱与线圈匝数和电流大小有关；
（3）根据题意分析车速达到一定程度时衔铁的位置变化，以及现在的工作状态，进而确定B灯的种类；
（4）根据乙图确定车速为20km/h时Rp的阻值，然后根据欧姆定律计算此时的电流即可；
（5）根据上面分析对电路工作状态的转变，确定电路的连接情况即可。
（1）由图乙可知，车速越大，的阻值越小，即的阻值随车速的增大而减小。
（2）控制电路中，传感器和电磁铁串联，传感电路中电流越大，通过电磁铁的电流越大，电磁铁的磁性越强。
（3）当车速km/h时，绿灯正常发光；当车速km/h时，红灯正常发光，报警器工作，由图乙可知，车速较大时，电阻Rp的阻值较小，电路中的电流较大，电磁铁的磁性较强，电磁铁的衔铁被吸下，报警器和灯泡B同时工作，所以B灯是红灯。
（4）当v=20km/h时，电阻Rp的阻值Rp=10Ω，通过电磁铁线圈的电流为
（5）由图乙可知，车速较小时，电阻Rp的阻值较大，电路中的电流较小，电磁铁的磁性较弱，动触点和上面的静触点连接，绿灯亮，车速较大时，电阻Rp的阻值较小，电路中的电流较大，电磁铁的磁性较强，电磁铁的衔铁被吸下，报警器和红灯B同时工作，如图所示：
10．（1）大于；等于；7
（2）45；0；45；
(1)①机械能等于动能和重力势能之和，足球在A点时的重力势能（53J-30J=23J）大于C点时的重力势能(40J-30J=10J)；因A、C点的动能相等，根据足球的质量不变，故在A点的速度等于C点的速度；
②从A到B的过程中足球的机械能损失量为：
53J-46J=7J
(2)①k的大小与抛射角的关系如图3所示(g=10N/kq)，v不变时，由可知，抛射角大小为45度时，k最大，可知x最大；
②若抛射角为90度，k=0，v为10m/s，则x为0m；
③小明想探究“抛射角一定时，x与v2的关系”，由控制变量法，要保持k不变，故抛射角不变：
a.把抛射角调为45度，v设定为5m/s，将足球从A点抛出，
b.记录足球落地位置，用卷尺测出x并记录。
c.把抛射角调为45度，将v逐次增加5m/s重复步骤a、b，进行多次实验，直到v增加到30m/s为止。据此设计的实验数据记录的表格如下所示：
(1)①机械能等于动能和重力势能之和，根据表中数据得出足球在A点时的重力势能和C点时的重力势能，据此分析；
因A、C点的动能相等，由影响动能大小的因素确定在A、C点的速度大小；
②根据表中数据得出从A到B的过程中足球的机械能损失量；
(2)①根据k的大小与抛射角的关系，v不变时，由分析；
②若抛射角为90度，k=0，由分析；
③探究“抛射角一定时，x与v的关系”，由控制变量法，要保持k不变，只改变速度大小：据此设计实验过程并设计表格。
11．（1）2；由图可知，当开关S接2时，只有R1工作，当开关S接1时，只有R2工作，由于R2
；
②电热锅加热档通电1min电路消耗的电能：
W=P加热t=550W×1×60s=33000J；
答：①电路中的电流为2.5A；
②通电1min 电路消耗的电能为33000J。
（3）解：由可知，R2的阻值为：
答：R2的阻值为88Ω。
(1)由图可知，当开关S接2时，只有R1工作，当开关S接1时，只有R2工作，根据R1、R2的大小关系和可知电热锅加热挡和保温挡的电路连接；
(2)①根据P=UI求出电热锅加热工作时电路中的电流；
②根据W=Pt求出通电1min电路消耗的电能；
(3)根据可求出R2的阻值。
12．（1）
（2）
（3）
（4）<；G=F1+F2
（1）选择左侧端点为支点：
（2）根据杠杆的平衡条件知，当阻力一定时，动力臂越长、阻力臂越短，动力越小，因而选择左侧端点为支点，阻力臂最小，右端作为动力作用点，且动力竖直向上，动力臂最大，动力最小，如图所示：
（3）根据杠杆的平衡条件F1l1=F2l2，则F=；
（4）根据图中知，动力臂始终等于杠杆的长，而左图的阻力臂较小，故省力些，因而F1＜F2；
根据杠杆平衡条件知，左图F1L1=GL2，
右图F2L1=G（L1-L2），
联立解得G=F1+F2。
（1）选择左侧端点为支点；
（2）根据杠杆的平衡条件知，当阻力一定时，动力臂越长、阻力臂越短，动力越小，据此分析并画图；
（3）根据杠杆平衡条件计算动力；
（4）根据杠杆平衡条件分析两次动力大小，结合平衡条件计算重力。
13．（1）不能
（2）b
（3）红灯L1正常发光时的电流为：
（4）解：由图可知，当猫咪进入猫窝时，红灯L1与小风扇M并联，此时红灯L1正常发光，电流表测该电路的干路电流，则电源电压为：
U=U1=3.8V，
则通过小风扇M的电流为：
IM=I-I1=0.5A-0.3A=0.2A，
小风扇M工作100s所消耗的电能为：
W=UIMt=3.8V×0.2A×100s=76J；
（5）0.26
（6）由题意可知，当猫咪离开猫窝时，额定电压为2.5V的绿灯L2发光，此时与衔铁连接的a触点应与c触点接通，R2和灯泡L2串联，此时R2两端的电压为：
U2=I2R2=0.26A×5Ω=1.3V，
则灯泡L2两端的电压为：
UL2=U-U2=3.8V-1.3V=2.5V，
与灯泡L2的额定电压相等，则绿灯L2是正常发光。
（1）小李在选择衔铁材料时，不能使用铝片，因为铝片不能被电磁铁吸引；
（2）由题目可得，当猫咪进入猫窝时，红灯L1正常发光，小风扇M工作，说明与衔铁连接的a触点应与b触点接通；
（5）由图2可知，电流表选的是0～0.6A，分度值为0.02A，此时电流表示数为0.26A；
答：（1）不能；（2）b；（5）0.26；
（1）铝片不能被电磁铁吸引；
（2）当猫咪进入猫窝时，红灯L1正常发光，小风扇M工作，据此分析解答；
（3）已知红灯的额定电压和额定功率，根据P=UI求出红灯L1正常发光时的电流；
（4）由图可知，当猫咪进入猫窝时，红灯L1与小风扇M并联，此时红灯L1正常发光，电流表测该电路的干路电流，根据并联电路的电压规律和电流规律求出小风扇两端的电压和通过小风扇的电流，再根据W=UIt求出小风扇M工作100s所消耗的电能；
（5）由图2读出电流表的示数；
（6）由题意确定当猫咪离开猫窝时电路的连接情况，根据串联电路的电压规律和欧姆定律求出灯泡L2两端的电压，再与灯泡L2的额定电压相比较，确定绿灯L2是否是正常发光。
14．（1）A
（2）
（3）由图3可知，滑轮组克服重力做的有用功为W有=200J，则重物M的重力为：
（4）由图3可知，滑轮组做的额外功为W额=50J，则滑轮组的机械效率为：
（5）小杜计算拉力F的大小是正确，小彬计算拉力F的大小是错误的，因小彬同学忽略了绳重和摩擦对拉力的影响。
（1）由滑轮组的特点可知，滑轮组可以省力，但费距离，所以图2中上面的倾斜直线A是绳子自由端的s—t图像，而下面的倾斜直线B是物体的s—t图像，故绳子自由端的路程随时间变化的图线是A；
（2）由图2可知，t=4s时，绳子自由端移动的距离s=3m，物体移动的距离h=1m，根据s=nh可知，绳子股数，根据奇动偶定可知，绳子应从动滑轮起头，依次缠绕，如下图所示：
（3）由图3可知，滑轮组克服重力做的有用功为W有=200J，则重物M的重力为：；
（4）由图3可知，滑轮组做的额外功为W额=50J，则滑轮组的机械效率为：；
（5）不计绳重和摩擦，可以根据求出拉力F的大小；因题中没有不计绳重和摩擦，应根据W总=Fs求出拉力F的大小，故小杜计算拉力F的大小是正确，小彬计算拉力F的大小是错误的，因小彬同学忽略了绳重和摩擦对拉力的影响。
答：（1）A；
（2）；
（3）重物M的重力为200N；
（3）滑轮组的机械效率为80%；
（4）小杜计算拉力F的大小是正确，小彬计算拉力F的大小是错误的，因小彬同学忽略了绳重和摩擦对拉力的影响。
（1）由滑轮组的特点可知，滑轮组可以省力，但费距离，所以图2中上面的倾斜直线A是绳子自由端的s—t图像，而下面的倾斜直线B是物体的s—t图像；
（2）根据s=nh可知绳子股数，据此画出滑轮组的绕线方式；
（3）根据图3确定滑轮组克服重力做的有用功，利用W有=Gh求出重物M的重力；
（3）根据图3确定滑轮组做的额外功，利用求出滑轮组的机械效率；
（4）不计绳重和摩擦，可以根据求出拉力F的大小；因题中没有不计绳重和摩擦，应根据W总=Fs求出拉力F的大小。
15．（1）耐热性高；耐腐蚀性好、硬度大
（2）不变
（3）C
（4）自身重力；1.03×107
16．（1）增大；汽化
（2）电；通电线圈在磁场中受力转动
（3）619200；132kg
17．（1）上方；虚
（2）响度
（3）凹面镜；会聚
（4）装满水的矿泉水瓶相当于凸透镜，对光线有会聚作用，可能引燃易燃物
18．（1）高温
（2）36W
（3）3600J
19．C
20．C
21．A
22．（1）省力；120
（2）60；变小
（3）减少；增大
（1）因为拉力F与拉杆成30°，即动力臂等于拉杆的一半，为，阻力臂为OC距离，即L2=24cm，当动力臂大于阻力臂时，为省力杠杆，此时，动力臂大于阻力臂，故为省力杠杆，根据杠杆平衡条件可知；
（2） 当动力臂最大时，动力最小，力F垂直OA向上时，力臂最大，最省力，即， 常把箱内较重物品靠近O点摆放，这样阻力臂减小，阻力不变，动力臂不变，根据杠杆平衡条件可以判断，最小动力将变小。
（3）拉杆箱底部安装轮子，是将滑动摩擦变成滚动摩擦，减小了摩擦力，还可以通过增大动力臂的方式减小动力，可以起到省力的作用。
故答案为：（1）省力；120；（2）60；变小；（3）减小；增大。
（1）根据杠杠平衡条件求出拉力大小，当动力臂最大时，最省力；
（2）要求最小的力一定找到最大的力臂，最大的力臂是连接支点和作用点做力臂。根据杠杆平衡条件求出最小力。分析阻力、阻力臂、动力臂的变化，杠杆平衡条件判断动力变化；
（3）变滑动为滚动可以减小摩擦力，当阻力和阻力臂不变时，增大动力臂可以减小动力。
23．（1）S1；
（2）
（3）
（1）如图2所示，当S1闭合、S2断开时，电路为R1的简单电路，电路中的电阻最大，电功率最小，是温水挡；
由可知，R1的电阻：；
（2）如图2所示，当S1、S2闭合时，R1、R2并联，电路中的电阻最小，电功率最大，是热水挡；
则P2=P热-P温=4400W-1980W=2420W，
由可知，R2的电阻：；
（3）水吸收的热量：
Q吸=c水m（t-t0）=4.2×103J/（kg ℃）×1kg×（34℃-15℃）=7.98×104J，
由可得，出热水时，通电20s消耗的电能：
此电热水龙头加热的效率：。
答：（1）S1；电热丝R1的阻值约为24.44Ω；
（2）电热丝R2的阻值是20Ω；
（3）电热水龙头的加热效率为90.7%。
（1）如图2所示，当S1闭合、S2断开时，电路为R1的简单电路，电路中的电阻最大，是温水挡，根据求出R1的阻值；
（2）如图2所示，当S1、S2闭合时，R1、R2并联，电路中的电阻最小，电功率最大，是热水挡，根据P热=P2+P温求出R2的功率，利用 求出R2的阻值；
（3）根据Q吸=c水m（t-t0）求出水吸收的热量，利用求出通电20s消耗的电能，根据求出热水挡的加热效率。
24．（1）滚动；小于
（2）200
（3）1.2
（1）螺栓安装前，哎哟清理墙孔中松软的砂石，砂石滚动，与螺栓之间产生滚动摩擦，同等情况下，滚动摩擦力要小于滑动摩擦力，导致螺栓松动；
电风扇转动时，风扇叶对空气有向下的力，由于物体间力的作用是相互的，空气对风扇叶产生向上的反作用力，吊扇在工作时，对屋顶的拉力小于吊扇的重力；故第1空：滚动；第2空：小于；
（2）螺栓吊起10kg重物时，受到的拉力为：F拉=G=mg=10kg×10N/kg=100N；
螺栓处于静止状态，不考虑螺栓的重力，螺栓受到竖直向下的拉力、竖直向上的摩擦力的作用，这两个力是一对平衡力，大小相等，则f=F拉=100N；
膨胀管与墙孔间的摩擦力f与压力F之间的关系为：f=0.5F，则压力。故第1空：200；
（3）图丙中，木块重为4N，F=G=4N，木块受到的滑动摩擦力为：f=4N×0.3=1.2N，木块受到的拉力与滑动摩擦力二力平衡，测力计的示数是1.2N，方向水平向右。故第1空：1.2。
（1）条件相同时，滚动摩擦力要小于滑动摩擦力；电风扇转动时，风扇叶片就会对空气施加一个向下的力，由于物体间力的作用是相互的，风扇叶受到了空气施加的反作用力；
（2）根据物体的质量，利用G=mg，计算重力，根据二力平衡，计算拉力；根据力的平衡和摩擦力f与压力F之间的关系，计算压力的大小；
（3）根据木块重为4N，结合摩擦力和压力的关系，得出木块受到的滑动摩擦力大小，木块受到的拉力与滑动摩擦力二力平衡。
25．（1）S；右；送血
（2）
（1）图中，电流从a流向b时，根据安培定则，线圈右端是N极、左端是S极，则同名磁极相对，相互排斥，则活塞右移，K2关闭，K1打开，仪器处于送血状态。
（2）根据要求，温度正常时，液体没有接触金属丝，绿灯发光，与工作电源构成通路，把绿灯和工作电源接通。当温度升高，液体升高到金属丝下端时，左端的控制电路接通，电磁铁有磁性，吸引衔铁，衔铁和下面的动触头连通，红灯发光，此时红灯、火线和零线构成通路，触点相当于开关，连到火线上，如图所示：
（1）根据安培定则，判断通电螺线管的磁极位置，根据同名磁极相互排斥，判断活塞的运行方向；再结合送血和抽血开关的方向，判断哪个开关闭合；
（2）使用电磁继电器，利用控制电路控制工作电路，电磁铁无磁性，不能吸引衔铁，触点上方电路接通；若有磁性，吸引衔铁，触点下方工作电路接通。
（1）[1][2][3]电流从a流向b时，根据安培定则可知，线圈右端是N极、左端是S极，此时同名磁极相对，相互排斥，故活塞右移，K2关闭，K1打开，故处于送血状态。
（2）当温度在正常范围内时，液体没有达到金属丝下端时，绿灯发光，绿灯和工作电源构成通路，把绿灯和工作电源接通。当温度升高，液体升高到金属丝下端时，左端的控制电路接通，把温度计、控制电源、电磁铁连接起来，此时电磁铁有磁性，吸引衔铁，衔铁和下面的动触头连通，红灯发光，此时红灯、火线和零线构成通路，衔铁部分相当于开关，因此联到火线上，如图所示：
26．（1）C
（2）不属于
（3）4.5
（4）10；8
（5）10；
解：（1）A、该图是电磁铁的装置，属于电流的磁效应，故A不符合题意；
B、该图是奥斯特实验图，小磁针发生偏转说明通电导体周围有磁场，故B不符合题意；
C、电路中有电流，通电线圈在磁场中受力转动，是电动机的工作原理，故C符合题意；
D、动圈式话筒是利用电磁感应的原理工作的，与发电机的原理相同，故D不符合题意。
故选：C。
（2）喷泉喷出水柱在空中形成水雾，水雾在空中的运动属于机械运动，不属于分子热运动，分子热运动是肉眼看不见的。
（3）当t=3s时，电源电压是15V，定值电阻两端的电压为：U1=U-UE=15V-6V=9V；
线圈中通过的电流：；
（4）根据题干可知水泵启动喷水时，当线圈中通过的电流I≥2A，则根据欧姆定律可得：U1=IR1=≥2A×2Ω=4V，
则根据串联电路的电压特点可知电源电压：Ua=U1+UE≥4V+6V=10V；此时，电阻R1的功率：P1=U1I=4V×2A=8W；
（5）当Ua＜6伏时，电路中没有电流通过，水泵不工作；
当线圈中通过的电流I≥2安时，电磁继电器衔铁被吸下，水泵启动喷水，控制电路两端的电压≥10V，
由图乙可知电压在3s内由0V增大到15V，又在3s内由15V减小到0V，那么每秒电压的变化量为5V，据此推算0～2s内电源电压小于10V，水泵不工作；
2s～4s内电源电压大于等于10V，水泵启动喷水；已知水泵每秒可喷出水的体积为5×10-3m3，则在0～6s内喷时间是2s，则这段时间喷水的质量为：m=ρ水V=1×103kg/m3×2×5×10-3m3=10kg，
4s～8s内电源电压小于10V，水泵不工作，水的质量保持不变，8s～10s内电源电压大于等于10V，水泵启动喷水，水泵每秒可喷出水5×10-3米3，这段时间喷水的质量不变，也是10kg，10s～12s内电源电压小于10V，水泵不工作，水的质量保持不变，
0～12s水泵喷水的总质量m变化曲线如图：
故答案为：（1）C；（2）不属于；（3）4.5；（4）10；8；（5）10；。
（1）电动机的工作原理是：通电导体在磁场中受到力的作用而运动。
（2）物理学中把物体位置的相对变化叫做机械运动；物理学中把分子地无规则运动称为分子热运动。
（3）根据题图和欧姆定律计算线圈中的电流。
（4）根据题干可知水泵启动喷水时，线圈中通过的电流I≥2A，根据欧姆定律和串联电路的电压特点即可求出此时的最小电压；
根据电磁继电器的原理进行分析。
（5）根根据乙图可知电压的变化规律，进一步确定水泵启动喷水时间，根据密度公式计算水泵喷水的质量，据此作出0～12秒水泵喷水的总质量m变化曲线。根据密度公式进行计算和分析。
（1）电动机是利用通电导体在磁场中受力的作用的原理制成的。
A．电磁起重机是利用电流的磁效应原理制成的，故A不符合题意；
B．通电后，磁针转，说明通电导体周围存在磁场，故B不符合题意；
C．扬声器工作时，通电线圈在磁场中受到力的作用而运动，带动纸盆振动发声，原理是磁场对电流的作用，故C符合题意；
D．动圈式话筒是利用电磁感应原理制成的，故D不符合题意。
故选C。
（2）喷泉喷出水柱在空中形成水雾，水雾在空中的运动属于机械运动，不属于分子热运动，故水雾在空中飞舞不属于分子扩散现象。
（3）闭合开关，控制电路中两电阻串联接入电路，当Ua>6V时，E两端电压恒为6V。t=3s时，由丙图可知电源电压为15V，串联电路总电压等于各部分电压之和，所以电阻R1两端的电压为U1=U-UE=15V-6V=9V
串联电路各处电流相等，由欧姆定律可知此时线圈中通过的电流大小
（4）[1][2]由图甲可知，R1与E串联，当线圈中通过的电流I≥2A时，电磁继电器衔铁被吸下，由串联电路的电流规律可知电磁继电器衔铁刚好被吸下电路中的电流I=2A，由欧姆定律可知，R1两端的电压UR=IR1=2A×2Ω=4V
当U≥6V时，UE保持6V不变，所以Ua=UR+UE=4V+6V=10V
电阻R1的功率PR=I2R1=(2A)2×2Ω=8W
（5）[1]当Ua<6V时，电路中没有电流通过，水泵不工作；当线圈中通过的电流I≥2A时，电磁继电器衔铁被吸下，水泵启动喷水，控制电路两端的电压Ua≥10V，由图乙可知电压在3s内由0V增大到15V，又在3s内由15V减小到0V，那么每秒电压的变化量为5V，据此推算0~2s内电源电压小于10V，水泵不工作；2s~4s内电源电压大于等于10V，水泵启动喷水；已知水泵每秒可喷出水的体积为5×10-3m3，则在0～6s内喷时间是2s，则这段时间喷水的质量为m=ρ水V=1×103kg/m3×2×5×10-3m3=10kg
[2]4s~8s内电源电压小于10V，水泵不工作，水的质量保持不变，8s~10s内电源电压大于等于10V，水泵启动喷水，水泵每秒可喷出水5×10-3米3，这段时间喷水的质量不变，也是10kg，10s~12s内电源电压小于10V，水泵不工作，水的质量保持不变，0~12s水泵喷水的总质量m变化曲线如图：
27．（1）5；竖直向上
（2）解：磁铁对钢板的压力为20N，磁铁与钢板之间的接触面积为。磁铁对钢板的压强
（3）解：①磁铁运动时间为10s，拉力F的功率是0.3W，则拉力F做的功；
② 结合磁铁匀速直线运动了0.5m，F的大小： ；物体受到力图为：
（1）图甲中，磁铁静止时，磁铁受到的重力与摩擦力是一对平衡力，大小相等、方向相反，磁铁的重力为5N，方向竖直向下，则磁铁所受的摩擦力大小为5N，方向竖直向上。
（2）磁铁对钢板的压力为20N，磁铁与钢板之间的接触面积为。磁铁对钢板的压强
（3）图乙中，磁铁运动时间为10s，拉力F的功率是0.3W，则拉力F做的功，
结合磁铁匀速直线运动了0.5m，F的大小：；
磁铁受到竖直向下的重力、拉力，竖直向上的摩擦力，滑动摩擦力的大小为，
根据受到的力的大小和方向，画出受力示意图为：
（1）物体静止，受到平衡力的作用，根据物体的重力竖直向下，判断静摩擦力的大小和方向；
（2）根据压力和受力面积，利用，计算压强；
（3）根据W=Pt，计算做功多少，结合，计算拉力大小；结合物体受到的重力、拉力和摩擦力是平衡力，计算摩擦力的大小。
（1）[1][2]磁铁相对钢板静止时，磁铁受到的重力与摩擦力是一对平衡力，大小相等、方向相反，磁铁的重力为5N，方向竖直向下，因此磁铁所受的摩擦力大小为5N，方向竖直向上。
（2）磁铁对钢板的压力为20N，磁铁与钢板之间的接触面积为。磁铁对钢板的压强
（3）运动时间为10s，F做功的功率是0.3W，这段时间拉力F做的功
F拉着磁铁匀速直线运动了0.5m，F的大小
磁铁此时受到竖直向下的重力、拉力，竖直向上的摩擦力，滑动摩擦力的大小为
受力示意图如图所示：
28．变大；太阳；电；化学；15；E、F；；0.33；1.08
（1）根据表中数据，光照度E越大，R的阻值越小，电阻随光照度E的增强而变小，随光照度E的减弱而变大。
（2）用太阳能电池发电，消耗太阳能，产生电能，将太阳能转化成电能；再通过蓄电池转化为化学能；当线圈A中的电流I≥30.0mA时，动触点D与静触点G、H接触；当线圈A中的电流I<30.0mA时，动触点D与静触点E、F接触，根据表数据，即当光照度小于15lux ，LED开始工作。
（3）根据要求，白天充电，动触点D与静触点G、H接触、夜晚供电，动触点D与静触点E、F接触，连接电路图为：
（4）根据表格数据，当光照度为30Lux时，光敏电阻为10Ω，线圈中电流33.3mA，当光敏电阻为20Ω，线圈中电流30.0mA，根据串联电阻的规律和电源电压不变，有
，解得：，；
当光照度为30Lux时，计算R两端的电压是：；
（5）当光敏电阻R为20Ω时，计算电路的电流为：
持续1min，计算R产生的热量是：。
（1）根据表格中数据，结合光照强度变化，判断电阻变化规律；
（2）太阳能电池板将太阳能转化为电能，给电池充电时，电能转化为化学能；根据光照强度和电流大小，判断电磁继电器接触的触点；
（3）根据电磁继电器工作时，光照较强时，太阳能电池板为蓄电池供电；光线暗时，蓄电池为LED灯供电，连接电路；
（4）根据光照为30Lux时的电阻和电流，结合电源电压不变，利用U=IR，计算未知电阻和电源电压；根据U=IR，计算电阻的分压大小；
（5）根据串联电路总电阻等于各电阻之和，利用，计算电流；根据Q=I2Rt，计算电流产生热量的多少。
29．（1）不可再生
（2）解：单个机组核燃料在反应堆容器内发生核反应时的产热功率已知，1h产生的热能；
产生这些能量需要燃烧的标准煤的质量；
这些能量的42%被水吸收，能使水从20℃升高到100℃水的质量
（3）解：每秒中仅供电提供电；
单个机组，如果仅供电，发电机输出电能的功率
（1）核能用完后不能再生，属于不可再生能源；
（1）能够短时间内从自然界得到补充的是可再生能源，短时间得不到补充的是不可再生能源；
（2）根据W=pt，计算产生的能量；根据标准煤的热值，利用，计算质量，根据，计算水的质量；
（3）结合供电和供暖能量，计算每秒提供的电能；利用，计算功率。
30．；时间；电能；化学；电源；1023
（1）根据电压、电流和时间，计算锂电池充满电储存的电能为：
（2）根据表格数据，电池容量为，单位是电流和时间的乘积，故电池容量是：电流和时间的乘法运算的结果；给锂电池充电时消耗电能，将电能转化为化学能；当华为手机为小米手机充电，可提供电能时，相当于电源。
（3）根据电压和电流，计算充电器的充电功率分别为：，
，
所第二个的电功率大，充电速度快；根据充电效率，计算消耗的电能为：
根据快充功率，计算将电池从零充满需要的时间为：
（1）根据W=UIt，计算电池储存电能的多少；
（2）电池容量是电流和时间的乘积；能提供电能的是电源；为电池充电，电能转化为化学能；
（3）根据P=UI，计算电功率；根据充电效率，计算消耗的电能，结合，计算工作时间。
31．（1）10；103；103；4.8
（2）做功
（3）1
（4）不可
（5）D
（1）茶壶对水平桌面的压力等于水和壶的总重力，即F1=G壶+G水=(m壶+m水)g=(0.4kg+0.6kg)×10N/kg=10N，根据压强公式计算茶壶对桌面的压强；根据液体压强公式计算水对壶底的压强p2=ρ水gh=1.0×103kg/m3×10N/kg×0.12m=1.2×103Pa；结合F=Ps计算水对茶壶底的压力F2=p2S=1.2×103Pa×40×10-4m2=4.8N。
（2）蒸汽机工作时将内能转化为机械能，与汽油机的做功冲程的能量转化为相同。
（3）电能表规格为600r/（kW·h），电能表转盘转了30转，该电饭煲的消耗的电能；根据功率公式计算电饭煲的额定功率。
（4）核燃料使用时短时间不能恢复，因此，核能属不可再生能源。
（5）太阳能发电、潮汐能发电、地热能发电都属于新能源开发利用，火力发电使用的燃料是煤炭，不属于新能源开发利用。
故选D。
1、压强的计算公式：F=Ps，增加压强的方式有增加压力、减小受力面积、减小压强的方式有减小压力，增加受力面积；
2、压强的计算：公式为P=ρgh，压强和液体的密度、浸没深度有关，且密度越大，压强越大，深度越大，压强越大， 在同种液体的同一深度，液体向各个方向的压强 相同；
3、电能表参数的理解：电能表是计量电能的仪表，电能表的数字中最后一位表示的是小数点后一位。某段时间消耗电能的计算：n/600r kW·h n为灯光闪烁次数；
4、功率的计算：公式为W=Pt。
5、新能源： 指传统能源之外的各种能源形式 ，如太阳能、风能、海洋能。
（1）[1]茶壶对水平桌面的压力F1=G壶+G水=(m壶+m水)g=(0.4kg+0.6kg)×10N/kg=10N
[2]茶壶对桌面的压强
[3]水对壶底的压强p2=ρ水gh=1.0×103kg/m3×10N/kg×0.12m=1.2×103Pa
[4]水对茶壶底的压力F2=p2S=1.2×103Pa×40×10-4m2=4.8N
（2）蒸汽机工作时将内能转化为机械能，四冲程汽油机的做功冲程中将内能转化为机械能，故与汽油机的做功冲程的能量转化为相同。
（3）电能表转盘转了30转，该电饭煲的消耗的电能
该电饭煲的额定功率
（4）核燃料在地球上的储量是有限的，因此，核能属不可再生能源。
（5）太阳能、潮汐能、地热能是新能源，所以太阳能发电、潮汐能发电、地热能发电都属于新能源开发利用，而火力发电使用的燃料是煤炭，煤炭属于常规能源，所以火力发电不属于新能源开发利用。
故选D。
32．（1）通电；方向
（2）左；电；机械；电动机
（3）N；增强
（1） 奥斯特在实验中发现：在小磁针上方的导线通电 瞬间，磁针会发生偏转。改变导线中电流的方向，小磁针的转动方向会发生改变；
（2）图乙中，导体放在磁场里，导体ab向左运动。通电导体在磁场中所受力的方向与电流方向和磁场方向有关，如果只改变导体ab中的电流方向，导体的运动方向改变；如果只改变磁场方向，导体的运动方向也改变；若同时改变电流方向和磁场方向，导体的运动方向不变。所以改变导体ab中的电流方向、磁场的N、S极上下对调即改变磁场方向，导体ab的运动方向不变，仍向左运动；
在实验中将电能转化为机械能，日常生活中的电动机就是据此原理制成；
（3）由图丙知，闭合开关S1，电流从电磁铁的上端流入，下端流出，由安培定则可知，电磁铁的上端为N极；由于热敏电阻R2阻值随温度升高而显著减小，所以箱内温度升高时，R2阻值减小，电路的总阻值减小，电源电压不变，根据欧姆定律可知，电路的电流增大，电磁铁磁性增强。
(1)导线下方平行放置的小磁针就会发生偏转，改变导线中电流的方向，小磁针的转动方向会发生改变；
(2)导体在磁场中受到了力的作用，所受力的方向与电流方向和磁场方向有关；通电导体在磁场中所受力的方向与电流方向和磁场方向有关，如果只改变导体ab中的电流方向，导体的运动方向改变；如果只改变磁场方向，导体的运动方向也改变；若同时改变电流方向和磁场方向，导体的运动方向不变；
在实验中消耗电能，获得了机械能，将电能转化为机械能，日常生活中的电动机就是据此原理制成；
(3)根据安培定则分析；由于热敏电阻R，阻值随温度升高而显著减小，所以箱内温度升高时，R阻值减小，根据欧姆定律可知，电流变大，电磁铁磁性增强。
（1）[1][2]1820年的一次偶然实验中，丹麦物理学家奥斯特将导线中通入电流，导线下方平行放置的小磁针就会发生偏转，改变导线中电流的方向，小磁针的转动方向会发生改变。这个实验就是奥斯特实验，实验表明电流周围磁场的方向与电流的方向有关。
（2）[1]图乙中，导体放在磁场里，导体ab向左运动。通电导体在磁场中所受力的方向与电流方向和磁场方向有关，如果只改变导体ab中的电流方向，导体的运动方向改变；如果只改变磁场方向，导体的运动方向也改变；若同时改变电流方向和磁场方向，导体的运动方向不变。所以改变导体ab中的电流方向、磁场的N、S极上下对调即改变磁场方向，导体ab的运动方向不变，仍向左运动。
[2][3][4]在实验中通电导体消耗电能，获得了机械能，即将电能转化为机械能，日常生活中的电动机就是据此原理制成。
（3）[1]由图丙知，闭合开关S1，电流从电磁铁的上端流入，下端流出，由安培定则可知，电磁铁的上端为N极。
[2]由于热敏电阻R2阻值随温度升高而显著减小，所以箱内温度升高时，R2阻值减小，电路的总阻值减小，电源电压不变，根据欧姆定律可知，电路的电流增大，电磁铁磁性增强。
33．（1）体积；煤油；减小
（2）D
（3）100.27；
34．并联；D；干路；A
（1）根据描述，插座指示灯损坏，插座上的用电器仍可使用，则二者互不影响，二极管与插座是并联的。
（2）二极管须与电阻串联使用，电阻起到分压的作用，即二极管应与电阻串联，再与插座并联，故D正确。
故选D；
（3）二极管与插座并联，插线板的开关要控制指示灯和插座，是总开关，则开关应安装在干路中；
（4）安全用电，插座接线时，应按照火线→开关→右孔的顺序进行连接，故A正确。
（1）并联电路中，各用电器独立工作，互不影响；
（2）二极管与电阻串联实现分压，再与插座并联；
（3）开关控制所有用电器时，在干路上；
（4）插座的右孔接火线时，先接火线，再接开关和右孔。
同课章节目录
