实验十　练习使用多用电表

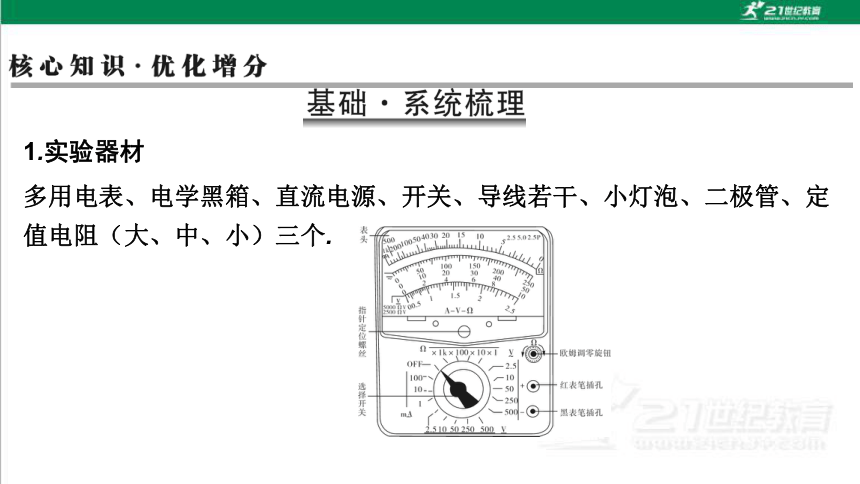

1.实验器材
多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻（大、中、小）三个.

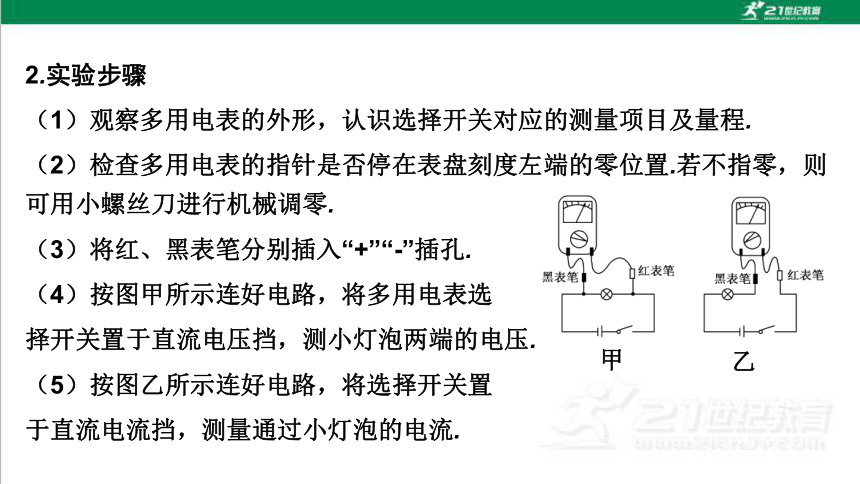

2.实验步骤
（1）观察多用电表的外形，认识选择开关对应的测量项目及量程.
（2）检查多用电表的指针是否停在表盘刻度左端的零位置.若不指零，则可用小螺丝刀进行机械调零.
（3）将红、黑表笔分别插入“+”“-”插孔.
（4）按图甲所示连好电路，将多用电表选
择开关置于直流电压挡，测小灯泡两端的电压.
（5）按图乙所示连好电路，将选择开关置
于直流电流挡，测量通过小灯泡的电流.
甲
乙

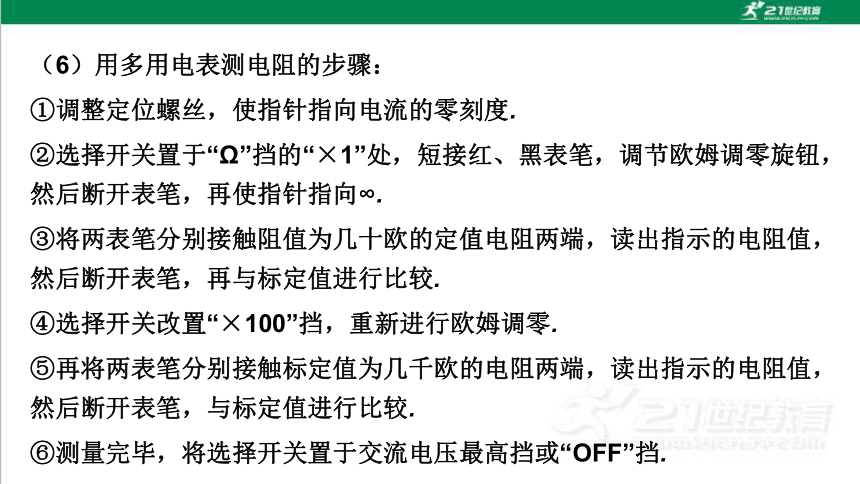

（6）用多用电表测电阻的步骤：
①调整定位螺丝，使指针指向电流的零刻度.
②选择开关置于“Ω”挡的“×1”处，短接红、黑表笔，调节欧姆调零旋钮，然后断开表笔，再使指针指向∞.
③将两表笔分别接触阻值为几十欧的定值电阻两端，读出指示的电阻值，然后断开表笔，再与标定值进行比较.
④选择开关改置“×100”挡，重新进行欧姆调零.
⑤再将两表笔分别接触标定值为几千欧的电阻两端，读出指示的电阻值，然后断开表笔，与标定值进行比较.
⑥测量完毕，将选择开关置于交流电压最高挡或“OFF”挡.
3.数据处理
（1）测电阻时，电阻值等于指针的示数与倍率的乘积.指针示数的读数需要估读，值得注意.
（2）测电压和电流时，指针示数的读数方法与电压表和电流表指针示数的读数方法相同.
4.注意事项
（1）区分“机械零点”与“欧姆零点”.机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆挡的调零旋钮.
（2）测电压时，多用电表应与被测元件并联；测电流时，多用电表应与被测元件串联.
（3）由于欧姆表盘难以估读，测量结果只需取2位有效数字，读数时注意乘以相应量程的倍率.
（4）使用多用电表时，手不能接触测试笔的金属杆，特别是在测电阻时，更应注意不要用手接触两表笔的金属杆.

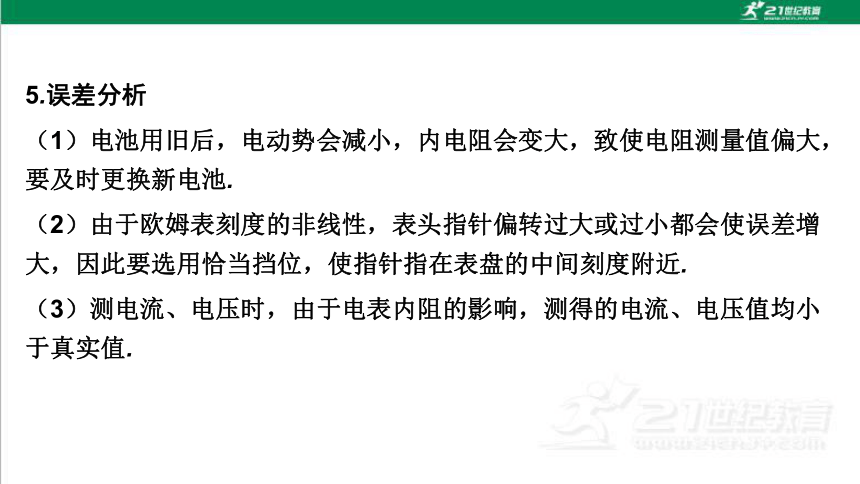

5.误差分析
（1）电池用旧后，电动势会减小，内电阻会变大，致使电阻测量值偏大，要及时更换新电池.
（2）由于欧姆表刻度的非线性，表头指针偏转过大或过小都会使误差增大，因此要选用恰当挡位，使指针指在表盘的中间刻度附近.
（3）测电流、电压时，由于电表内阻的影响，测得的电流、电压值均小于真实值.
命题一　多用电表的使用与读数　［基础考查］
1.使用多用电表时的注意事项

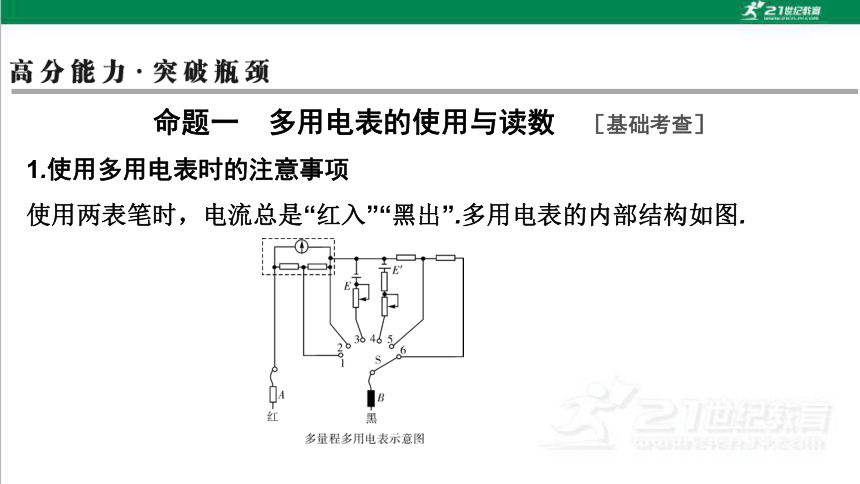

使用两表笔时，电流总是“红入”“黑出”.多用电表的内部结构如图.

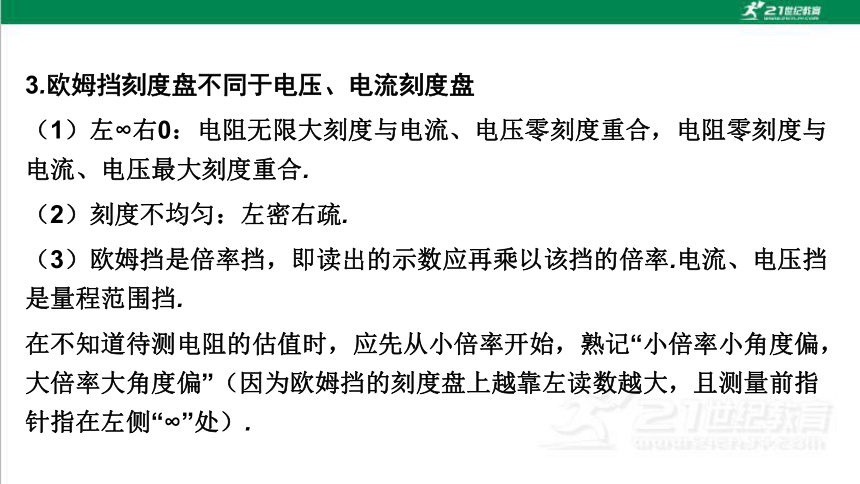

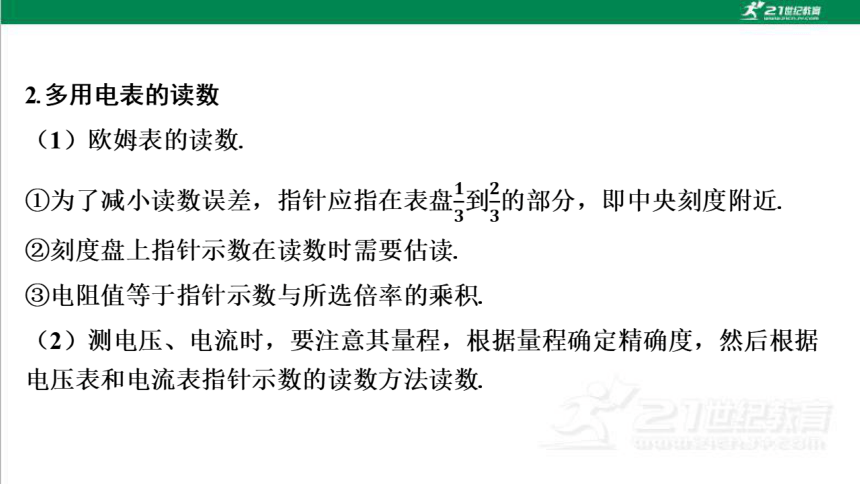

3.欧姆挡刻度盘不同于电压、电流刻度盘
（1）左∞右0：电阻无限大刻度与电流、电压零刻度重合，电阻零刻度与电流、电压最大刻度重合.
（2）刻度不均匀：左密右疏.
（3）欧姆挡是倍率挡，即读出的示数应再乘以该挡的倍率.电流、电压挡是量程范围挡.
在不知道待测电阻的估值时，应先从小倍率开始，熟记“小倍率小角度偏，大倍率大角度偏”（因为欧姆挡的刻度盘上越靠左读数越大，且测量前指针指在左侧“∞”处）.

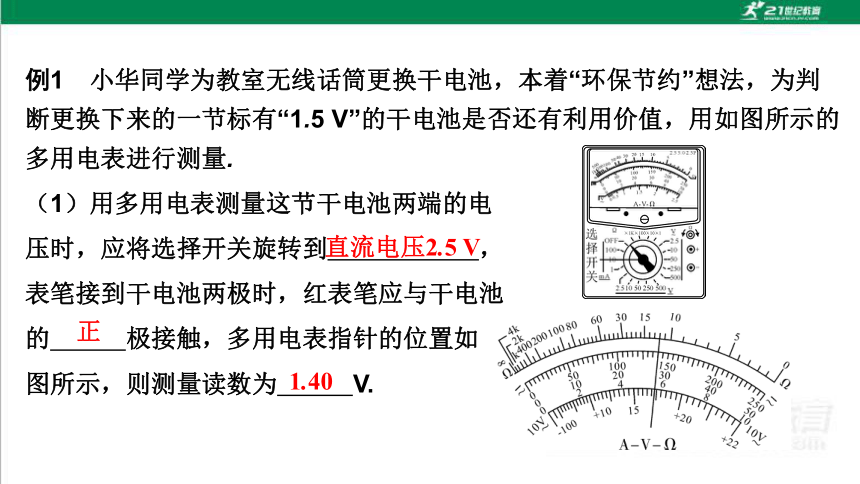

例1　小华同学为教室无线话筒更换干电池，本着“环保节约”想法，为判断更换下来的一节标有“1.5 V”的干电池是否还有利用价值，用如图所示的多用电表进行测量.
（1）用多用电表测量这节干电池两端的电
压时，应将选择开关旋转到　　　　　　，
表笔接到干电池两极时，红表笔应与干电池
的　　　极接触，多用电表指针的位置如
图所示，则测量读数为　　　V.
直流电压2.5 V
正　
1.40　　

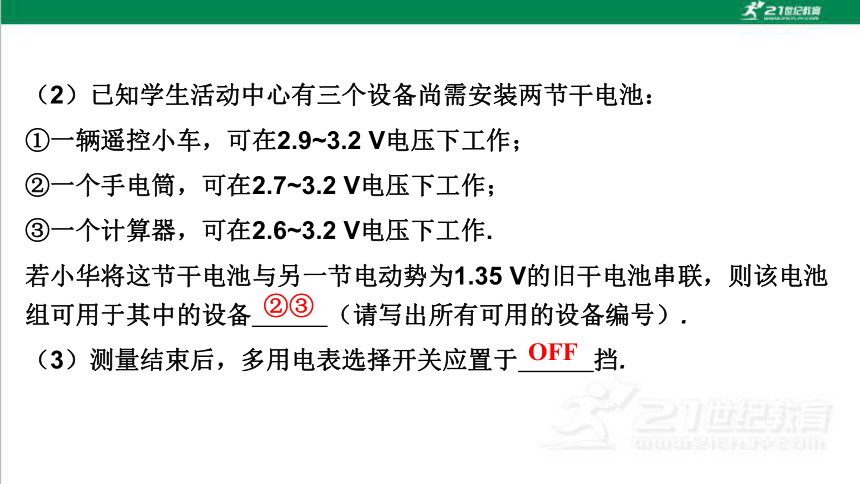

（2）已知学生活动中心有三个设备尚需安装两节干电池：
①一辆遥控小车，可在2.9~3.2 V电压下工作；
②一个手电筒，可在2.7~3.2 V电压下工作；
③一个计算器，可在2.6~3.2 V电压下工作.
若小华将这节干电池与另一节电动势为1.35 V的旧干电池串联，则该电池组可用于其中的设备　　　（请写出所有可用的设备编号）.
（3）测量结束后，多用电表选择开关应置于　　　挡.
②③　
OFF
【解析】（1）干电池正常电动势为1.5 V，输出电压不会超出1.5 V，测其两端电压，对应多用电表四个直流电压挡位，2.5 V挡位与其最接近，故应将选择开关旋转到直流电压2.5 V挡位；多用电表红表笔相当于正接线柱，电流要从正接线柱流入，所以红表笔应与干电池的正极接触；根据指针所指位置，用250量程读数为140，由于量程是2.5 V，所以读数为1.40 V.
（2）串联总电动势为两者电动势之和，则E总=E1+E2=2.75 V，所以可供②③工作使用.
（3）为防止红黑表笔短接或与其他导体连接组成闭合回路，测量结束后，多用电表开关应置于OFF挡，断开其内部电路.
变式1　指针式多用表是实验室中常用的测量仪器.请完成下列问题：
（1）使用多用表未接入电路时，指针如图甲所示，接着的具体操作是 　
　 .
调整好后将选择开关拨至“500 mA”挡，将多用表串联接入待测电路中，指针如图乙所示，电路中电流为　　　　　mA.
调节机械调零旋钮，使指针指向左侧零刻度线（电流或电压零刻度线）
220.0　
（2）使用多用表测电阻时，将选择开关拨至“×10”挡，进行欧姆调零.将两表笔接待测电阻两端，指针如图甲所示，为了使多用电表测量的结果更准确，接下来应该进行哪些操作？请从下面的操作中选出合理的步骤并进行正确排序　　　　　　　　.
A.将两表笔短接，调节欧姆调零旋钮，使指针指向欧姆挡零刻度线
B.将选择开关拨至“×100”挡
C.将选择开关拨至“×1”挡
D.测量完毕后将选择开关拨至“OFF”挡
E.再将待测电阻接到两表笔之间测量其阻值并读出读数
BAED
经以上正确操作，将两表笔接待测电阻两端时，指针如图乙所示，待测电阻为　　　　Ω.
3 200
（3）如图丙是一个多用表欧姆挡内部电路示意图.电流表满偏电流为0.5 mA、内阻为10 Ω；电池电动势为1.5 V、内阻为1 Ω，变阻器R0阻值为0~5 000 Ω.该欧姆表的刻度值是按电池电动势为1.5 V刻度的，当电池的电动势下降到1.45 V、内阻增大到4 Ω时仍可调零.调零后R0阻值将变　　　（填“大”或“小”），若测得某待测电阻阻值为300 Ω，则这个待测电阻的真实阻值是　　　Ω.
丙
小
290
例2　（2024年广州执信中学检测）电流表G1的量程为0~5 mA，内阻为290 Ω.把它改装成如图所示的一个多量程多用电表，电流和电压的测量都各有两个量程.当开关S接到1或2位置时为电流挡，其中小量程为0~10 mA，大量程为0~100 mA.
（1）对于此多用电表，当开关S接到位置6时
是　　　挡；开关S接到位置5时的量程比接到
位置6时的量程　　　.
（2）开关S接位置　　　（填“1”或“2”）时是小量程的电流挡，图中电阻R2=　　　Ω.
电压
小
2
261
900
600
命题三　实验拓展创新　［创新考查］
1.电路故障分析
2.探索黑箱内的电学元件
例3　在做“测定金属的电阻率”的实验时，某同学按如图所示电路进行接线，他共用7根导线：ab、cd、ef、ff'、e'd'、d'c'、b'a'，由于混进了一根内部断开的导线，所以当他合上开关S后，无论怎样移动滑动变阻器的滑片，电压表读数都约为4.5 V，电流表读数接近零.
（1）根据上述现象可判断出是导线　　 　或　 　　断开.
ff'
e'd'　
（2）若他用多用电表的直流电压挡进行检查，合上开关S，那么选择开关最好置于　　（填序号）挡.
A.1 V B.5 V C.25 V D.250 V
接下来在测量ff'间直流电压时，红表笔应接　　　　端，若测试结果为4.5 V，则是导线　　　　断开.
（3）该电路故障能否使用多用电表的欧姆挡进行检查？如不能，说明理由.如能，请写出操作步骤.
B
f　
ff'　
可以　步骤见解析
【解析】（1）电压表示数约为电源电动势，说明与其并联部分有断路，其他部分无断路才会使电压表中有微弱的电流流过.因此，可能是导线ff'或e'd'断开.
（2）因3节电池串联后的总电动势为4.5 V，为了检测时示数明显应使选择开关置于5 V挡，低于5 V时易损坏电表，量程过大则电压表偏转不明显.多用电表电流从红表笔进，黑表笔出，所以红表笔接f端，若测试结果为4.5 V，则是导线ff'断开.
（3）可以.步骤：①断开开关S.
②对多用电表机械调零，使表针停在左端的“0”位置.
③将多用电表欧姆挡开关拨到“×1”挡上.
④将红、黑表笔短接，调整电阻调零旋钮，使指针指在“0 Ω”处.
⑤用红、黑表笔分别接f、f'与e'、d'点.若接f、f'两点时，欧姆表指针偏转较大，则ff'是通路.若欧姆表指针接近于“∞”处或发生很小的偏转，则ff'是断路，同理分析e'd'.
⑥拔出表笔，将选择开关置于“OFF”挡或交流电压最高挡.
变式2　有一个电阻和一个半导体二极管串联，装在盒子里.盒子外面只露出三个接线柱A、B、C，如图甲所示，今用多用电表的欧姆挡进行测量，测量的阻值如下表所示，请在虚线框（图乙）中画出盒内元件的符号和电路.
红表笔 A C C B A B
黑表笔 C A B C B A
阻值 有阻值 阻值同AC间测量值 很大 很小 很大 接近AC间
电阻
如图
知识巩固练
1.（多选）如图是一个多用电表的简化电路图.S为单刀
多掷开关，通过操作开关，接线柱O可以接通1，也可
以接通2、3、4、5、6.下列说法正确的是 （　　）
A.当开关S分别接1或2时，测量的是电流，其中S接2时量程较小
B.当开关S分别接3或4时，测量的是电阻，其中A是黑表笔
C.当开关S分别接5或6时，测量的是电压，其中B是红表笔
D.当开关S分别接5和6时，测量的是电压，其中S接6时量程较大
（本栏目对应学生用书P414）
AD　
【解析】多用电表的工作原理是闭合电路的欧姆定律，题图为一简易的多用电表原理示意图.其中1、2两挡用来测电流，第1挡为大量程，因为它的限流电阻较小；3、4两挡用来测电阻，其中黑表笔连接表内电池的正极；5、6两挡用来测电压.因为6挡共用一个表头，所以测电压时外部电源的正极应该接在A表笔上.故选A、D.
2.如图甲所示为多用电表的示意图，现用它测量一个阻值约为20 Ω的电阻，测量步骤如下：
（1）调节　　　　　　　　　　，使电表指针停在　　　　（填“电阻”或“电流”）的“0”刻线.
（2）将选择开关旋转到“Ω”挡的　　　　（填“×1”“×10”“×100”或“×1 k”）位置.
甲
乙
指针定位螺丝　
电流
×1
（3）将红、黑表笔分别插入“+”“-”插孔，并将两表笔短接，调节　　　　　　　　， 使电表指针对准　　　　（填“电阻”或“电流”）的“0”刻线.
（4）将红、黑表笔分别与待测电阻两端相接触，若电表示数如图乙所示，该电阻的阻值为　　　　Ω.
（5）测量完毕，将选择开关旋转到“OFF”位置.
甲
乙
欧姆调零旋钮
电 阻
19
【解析】使用多用电表欧姆挡，先机械调零.测量20 Ω的电阻时，要使用“×1”的倍率，然后进行欧姆调零；由刻度盘和倍率可知，测量电阻的阻值为19 Ω.
综合提升练
3.（1）用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量：
①旋动部件　　　　，使指针对准电流的“0”刻线.
②将K旋转到电阻挡“×100”的位置.
③将插入“+”“-”插孔的表笔短接，旋动部件　　　　，
使指针对准电阻的　　　　（填“‘0’刻线”或“‘∞’刻线”）.
S
T
“0”刻线
④将两表笔分别与待测电阻相接，发现指针偏转角度过小，为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按　　　　的顺序进行操作，再完成读数测量.
A.将K旋转到电阻挡“×1 k”的位置
B.将K旋转到电阻挡“×10”的位置
C.将两表笔的金属部分分别与被测电阻的两根引线相接
D.将两表笔短接，旋动合适部件，对电表进行校准
ADC
（2）如图所示为多用电表的表盘，测电阻时，若用的是“×100”挡，这时指针所示被测电阻的阻值应为　　　　Ω；测直流电流时，用的是100 mA的量程，指针所示电流值为　　　　mA；测直流电压时，用的是50 V量程，则指针所示的电压值为　　　　V.
1 700
46　
23
