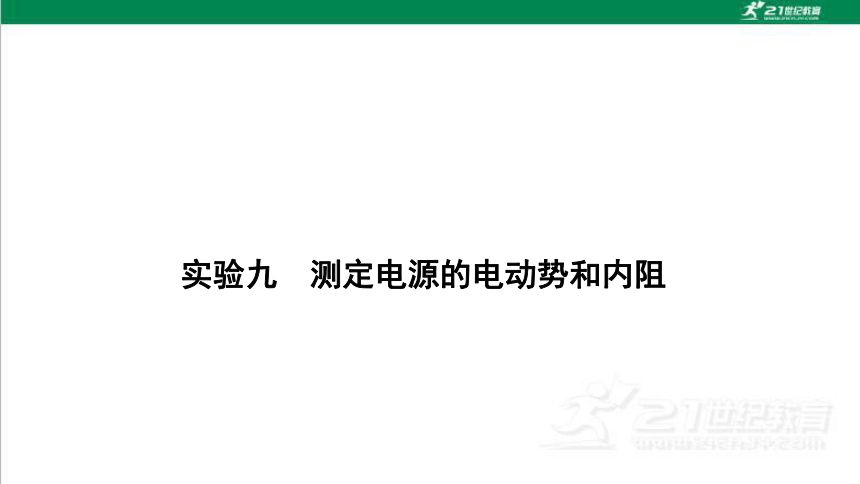

实验九　测定电源的电动势和内阻

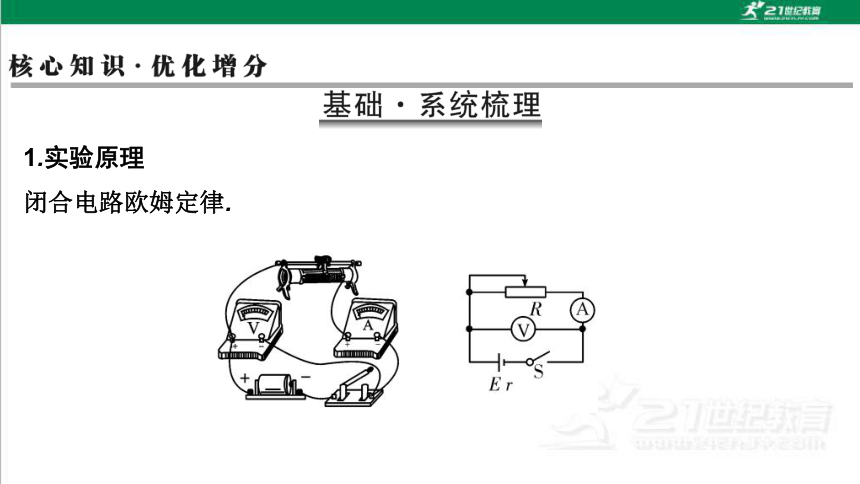

1.实验原理
闭合电路欧姆定律.
2.实验器材

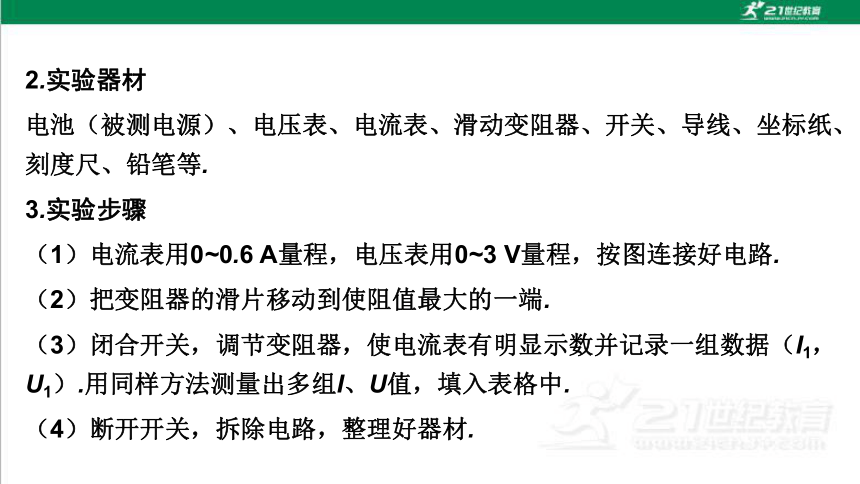

电池（被测电源）、电压表、电流表、滑动变阻器、开关、导线、坐标纸、刻度尺、铅笔等.
3.实验步骤
（1）电流表用0~0.6 A量程，电压表用0~3 V量程，按图连接好电路.
（2）把变阻器的滑片移动到使阻值最大的一端.
（3）闭合开关，调节变阻器，使电流表有明显示数并记录一组数据（I1，U1）.用同样方法测量出多组I、U值，填入表格中.
（4）断开开关，拆除电路，整理好器材.

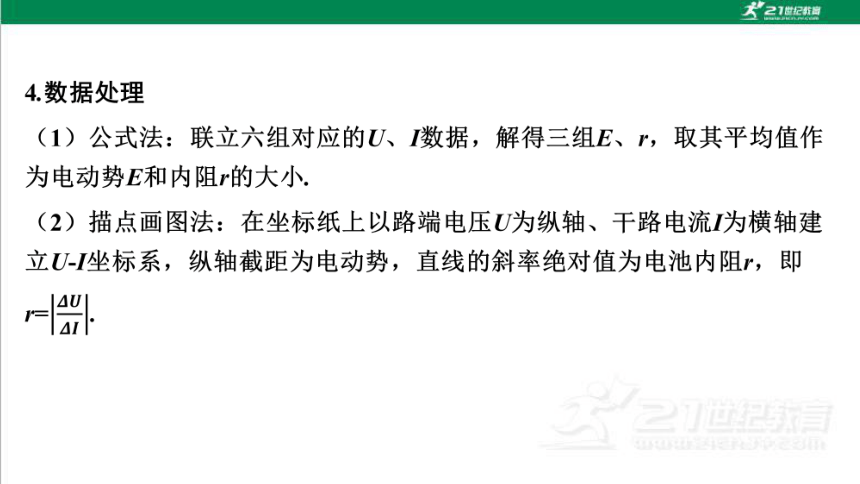

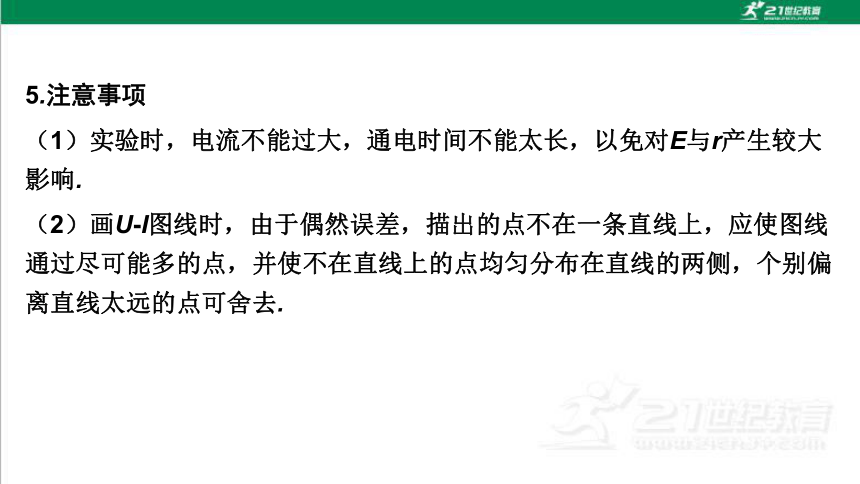

5.注意事项
（1）实验时，电流不能过大，通电时间不能太长，以免对E与r产生较大影响.
（2）画U-I图线时，由于偶然误差，描出的点不在一条直线上，应使图线通过尽可能多的点，并使不在直线上的点均匀分布在直线的两侧，个别偏离直线太远的点可舍去.
命题一　课标教材原型实验　［基础考查］

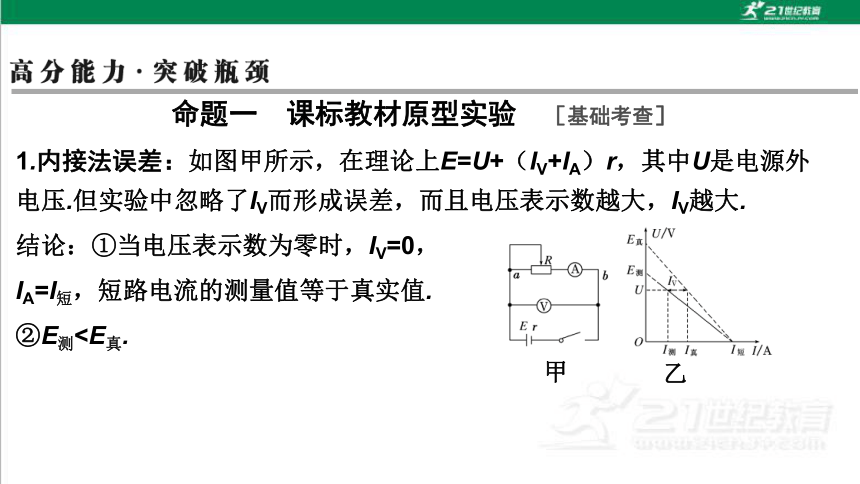

1.内接法误差：如图甲所示，在理论上E=U+（IV+IA）r，其中U是电源外电压.但实验中忽略了IV而形成误差，而且电压表示数越大，IV越大.
结论：①当电压表示数为零时，IV=0，
IA=I短，短路电流的测量值等于真实值.
②E测甲　
乙　

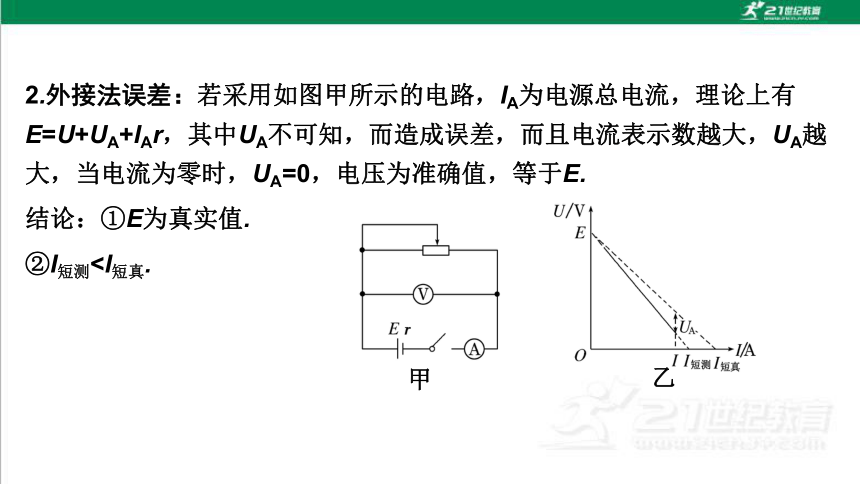

2.外接法误差：若采用如图甲所示的电路，IA为电源总电流，理论上有E=U+UA+IAr，其中UA不可知，而造成误差，而且电流表示数越大，UA越大，当电流为零时，UA=0，电压为准确值，等于E.
结论：①E为真实值.
②I短测甲　
　 乙　　

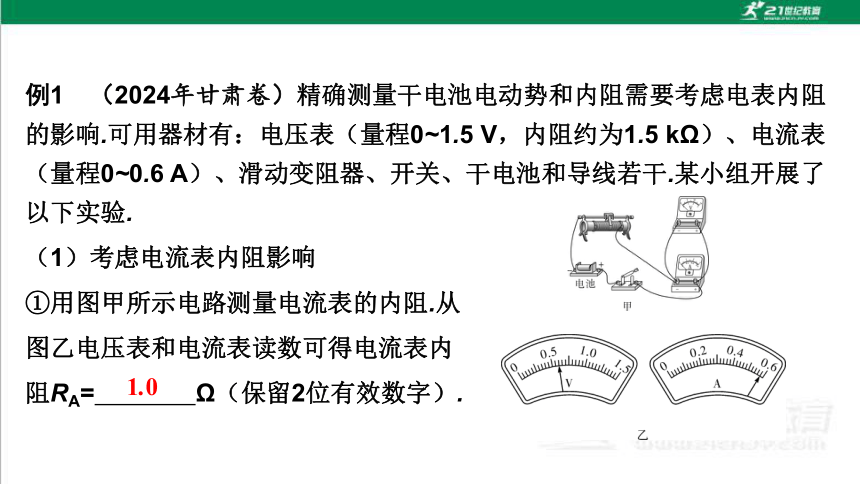

例1　（2024年甘肃卷）精确测量干电池电动势和内阻需要考虑电表内阻的影响.可用器材有：电压表（量程0~1.5 V，内阻约为1.5 kΩ）、电流表（量程0~0.6 A）、滑动变阻器、开关、干电池和导线若干.某小组开展了以下实验.
（1）考虑电流表内阻影响
①用图甲所示电路测量电流表的内阻.从
图乙电压表和电流表读数可得电流表内
阻RA=　　　　Ω（保留2位有效数字）.
1.0

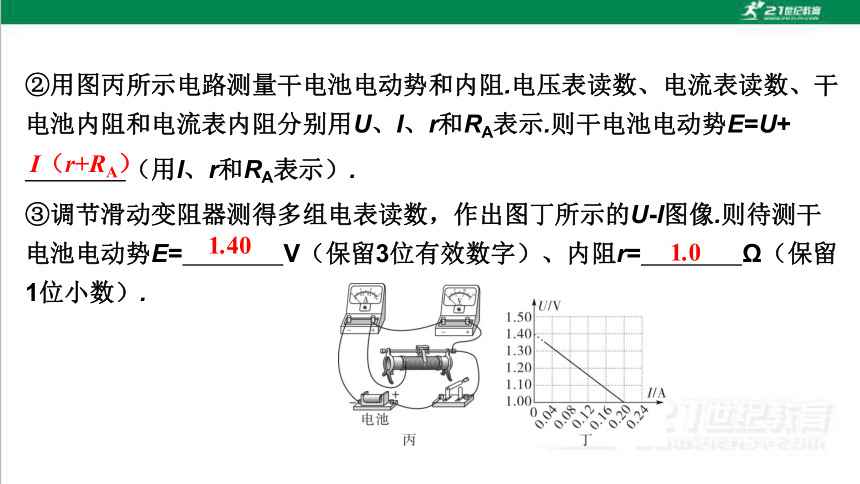

②用图丙所示电路测量干电池电动势和内阻.电压表读数、电流表读数、干电池内阻和电流表内阻分别用U、I、r和RA表示.则干电池电动势E=U+
　　　　（用I、r和RA表示）.
③调节滑动变阻器测得多组电表读数，作出图丁所示的U-I图像.则待测干电池电动势E=　　　　V（保留3位有效数字）、内阻r=　　　　Ω（保留1位小数）.
I（r+RA）
1.40
　1.0　

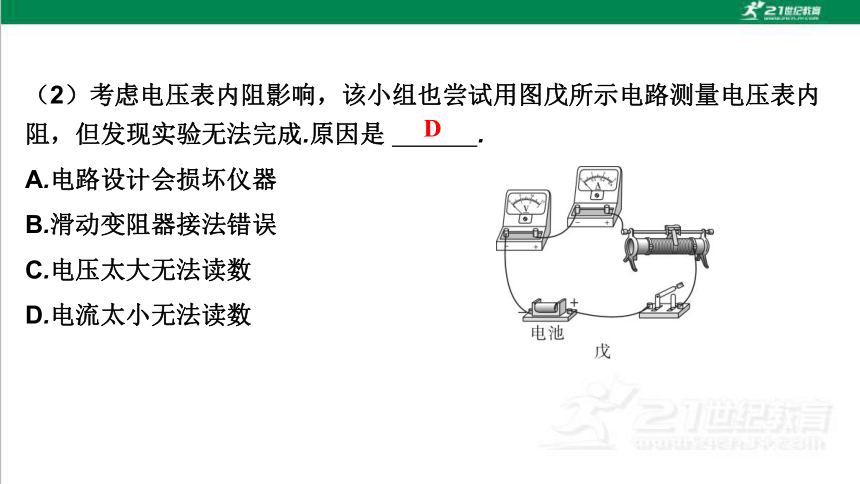

（2）考虑电压表内阻影响，该小组也尝试用图戊所示电路测量电压表内阻，但发现实验无法完成.原因是 .
A.电路设计会损坏仪器
B.滑动变阻器接法错误
C.电压太大无法读数
D.电流太小无法读数
D

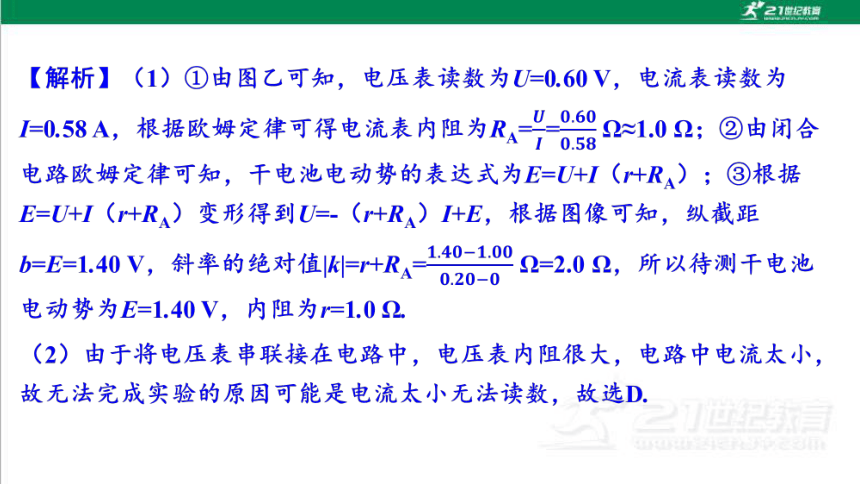

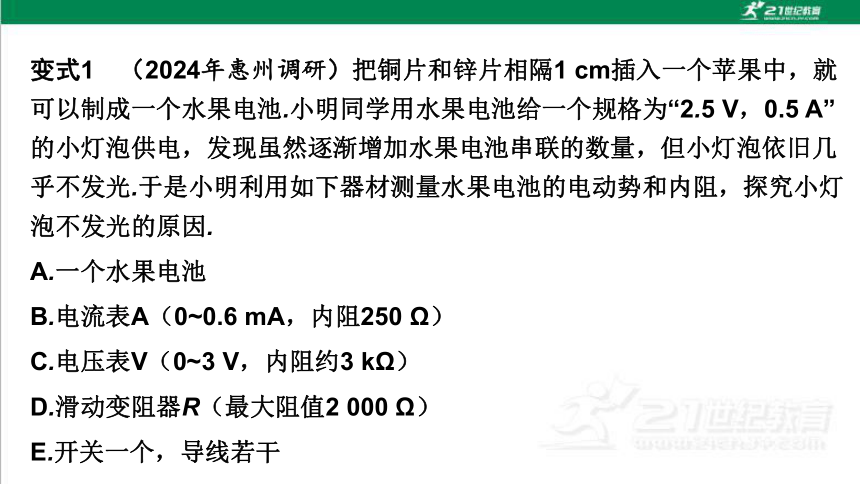

变式1　（2024年惠州调研）把铜片和锌片相隔1 cm插入一个苹果中，就可以制成一个水果电池.小明同学用水果电池给一个规格为“2.5 V，0.5 A”的小灯泡供电，发现虽然逐渐增加水果电池串联的数量，但小灯泡依旧几乎不发光.于是小明利用如下器材测量水果电池的电动势和内阻，探究小灯泡不发光的原因.
A.一个水果电池
B.电流表A（0~0.6 mA，内阻250 Ω）
C.电压表V（0~3 V，内阻约3 kΩ）
D.滑动变阻器R（最大阻值2 000 Ω）
E.开关一个，导线若干
（1）小明利用电流表和电压表更准确地测量“苹果电池”的电动势和内阻，应该选择的实验电路是图中的　　　　（填“甲”或“乙”）.
（2）选择正确的电路后由实验数据作出的U-I图像如图丙所示，由图像可求得电源电动势为　　　V，内电阻为　　　Ω.（结果保留三位有效数字）
（3）根据（2）中测量的结果可知，小灯泡几乎不发光的原因是　　　　　　 　　　　　.
甲
乙
丙
乙
1.00
　750
　水果电池内阻太大，输出电压大小
命题二　拓展创新实验　［创新考查］
测定电源的电动势和内阻还可以采用以下几种方法
方法 安阻法 伏阻法 伏伏法
电路图

原理 E=I（R+r）
误差 E测=E真，
r测>r真 E测r测例2　（2023年湖北卷）某实验小组为测量干电池的电动势和内阻，设计了如图甲所示电路，所用器材如下：
电压表（量程0~3 V，内阻很大）；
电流表（量程0~0.6 A）；
电阻箱（阻值0~999.9 Ω）；
干电池一节、开关一个和导线若干.
（1）根据图甲，完成图乙中的实物图连线.
图见解析
（2）调节电阻箱到最大阻值，闭合开关.逐次改变电阻箱的电阻，记录其阻值R、相应的电流表示数I和电压表示数U.根据记录数据作出的U-I图像如图丙所示，则干电池的电动势为　　　　V（保留3位有效数字）、内阻为　　　　Ω（保留2位有效数字）.
丙
1.58　
0.63　
丁
2.5
偏小
变式2　（2024年辽宁卷）某探究小组要测量电池的电动势和内阻.可利用的器材有：电压表、电阻丝、定值电阻（阻值为R0）、金属夹、刻度尺、开关S、导线若干.他们设计了如图所示的实验电路原理图.
（1）实验步骤如下：
①将电阻丝拉直固定，按照图甲连接
电路，金属夹置于电阻丝的
　　　　（填“A”或“B”）端；
②闭合开关S，快速滑动金属夹至适当位置并记录电压表示数U，断开开关S，记录金属夹与B端的距离L；
A


知识巩固练
1.随着智能手机的广泛应用，充电宝成为手机及时充电的一种重要选择.某学习小组为了测量一充电宝的电动势和内阻（充电宝的电动势约为5 V，内阻很小，最大放电电流为2 A）进行了以下实验：
（本栏目对应学生用书P412~413）
（1）为了尽可能准确地测出充电宝的电动势和内阻，使用的实验器材有：数字式多用电表（可视为理想电压表）、滑动变阻器（最大阻值足够大）、电流表、导线、开关等.实验电路如图甲所示，已知定值电阻R0=3 Ω，请根据电路图在图乙中完成实物连线.
如图
（2）连接好电路后闭合开关，调节滑动变阻器，记录数字电压表和电流表的读数.作出U-I图像，如图丙所示.由图像求得充电宝的电动势E=
　　　V，内阻r=　　　Ω.（结果均保
留2位有效数字）
（3）若实验室中没有数字式多用电表，上述电
路只能用普通电压表做实验，这样会使内阻的测量值　　　（填“偏大”“偏小”或“无偏差”）.
5.0
0.13
偏小
2.（2024年揭阳模拟）为了测定某电池的电动势（约为10 V）和内阻（小于5 Ω），一个量程为5 V的电压表与电阻箱串联，将其量程扩大为15 V，然后用伏安法测电池的电动势和内阻，电压表的内阻远大于滑动变阻器的最大电阻，该实验的操作过程如下：
（1）扩大电压表的量程，实验电路如图甲所示.
①把滑动变阻器的滑片移至
　　　　（填“a”或“b”）端，把电
阻箱的阻值调到零，闭合开关.
b
②移动滑动变阻器的滑片，使电压表的示数为4.8 V，保持滑动变阻器滑片的位置不变，把电阻箱的阻值调到适当值，使电压表的示数为　　V，若此时电阻箱的示数为R0，则改装后电压表的内阻为　　 （结果用R0表示）.
（2）用该扩大了量程的电压表（电压表的表盘没变）测电池电动势E和内阻r，实验电路如图乙所示，记录多组电压表的示数U和电流表的示数I，并作出U-I图线如图丙所示，可知电池的电动势为　　　　V，内阻为
　　　　Ω.
1.6
1.5R0
9.6
3.0
综合提升练
3.（2024年仲元中学检测）某学习小组用水果和两种金属电极做了一个“水果电池”，进行了以下实验：
（1）按图甲所示电路图，测量水果电池的电动势和内阻.使用的实验器材有：数字式多用电表（其中电压表可视为理想电压表）、滑动变阻器、电流表、导线、开关等.请根据电路图在如图乙中完成实物连线.
如图
（2）连接好电路后闭合开关，调节滑动变阻器，记录数字电压表和电流表的示数.作出U-I图像，如图丙中曲线所示.由图像求得水果电池的电动势E=　　　V，内阻r=　　　kΩ（结果保留2位有效数字）.
（3）该同学用三个一样的水果电池串联形成一个电池组，能使某发光二极管（LED）正常发光，LED的I-U图像如图丁中曲线所示，则LED正常发光时的电压U=　 　V（保留3位有效数字）.
0.97
0.75
2.06　
（4）在（3）中，LED正常发光时，该同学用普通电压表（内阻约为2 kΩ）测量二极管两端电压，发现电压表示数小于LED正常发光时的电压且LED熄灭，造成电压减小的原因可能是 .
电压表内阻较小
4.某实验小组准备用铜片和锌片作为2个电极插入苹果制成水果电池，探究电极间距、电极插入深度对水果电池的电动势和内阻的影响.实验小组在市场上购买了品种、大小和成熟程度几乎相同的苹果，小组成员设计了两个方案测量苹果电池的电动势E和内阻r，电路原理如图甲所示.实验室可提供器材如下：
电压表V（0~3 V，内阻约3 kΩ；0~15 V，内阻约15 kΩ）；
电流表A（0~0.6 A，内阻约0.125 Ω；0~3 A，内阻约0.025 Ω）；
微安表G（量程200 μA，内阻约1 000 Ω）；
滑动变阻器（额定电流2 A，最大阻值100 Ω），电阻箱（最大阻值99 999 Ω），开关、导线若干.
ABD


（3）改变电极间距、电极插入深度重复实验，测得数据如表所示.
（4）分析以上数据可知电极插入越深入，水果电池内阻越　　　　，电极间距越大，水果电池内阻越　　　　.
序号 电极插入深度h/cm 电极间距d/cm 电动势E/V 内阻r/Ω
1 4 2 1.016 5 981
2 4 4 1.056 9 508
3 2 2 1.083 11 073
小
大
