实验十三　测定玻璃的折射率

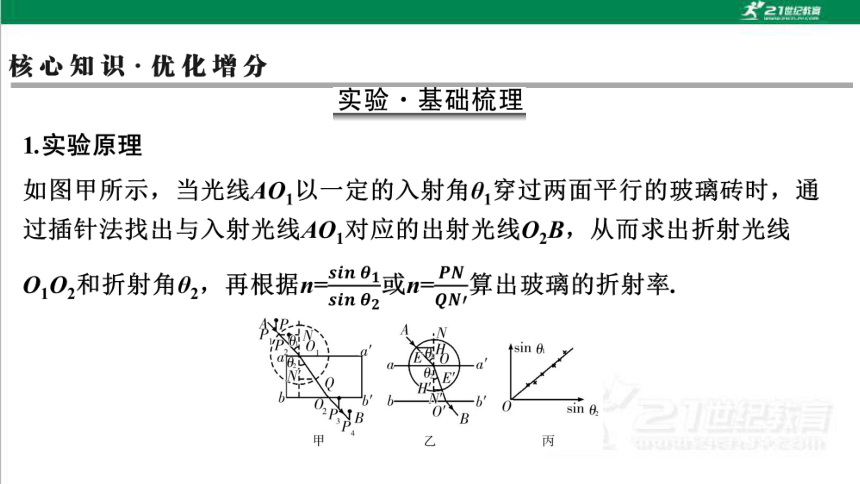

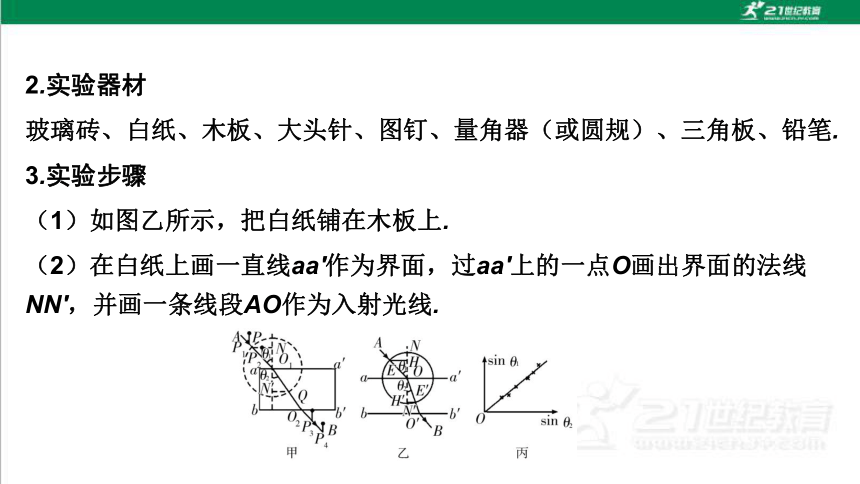

2.实验器材
玻璃砖、白纸、木板、大头针、图钉、量角器（或圆规）、三角板、铅笔.
3.实验步骤
（1）如图乙所示，把白纸铺在木板上.
（2）在白纸上画一直线aa'作为界面，过aa'上的一点O画出界面的法线NN'，并画一条线段AO作为入射光线.

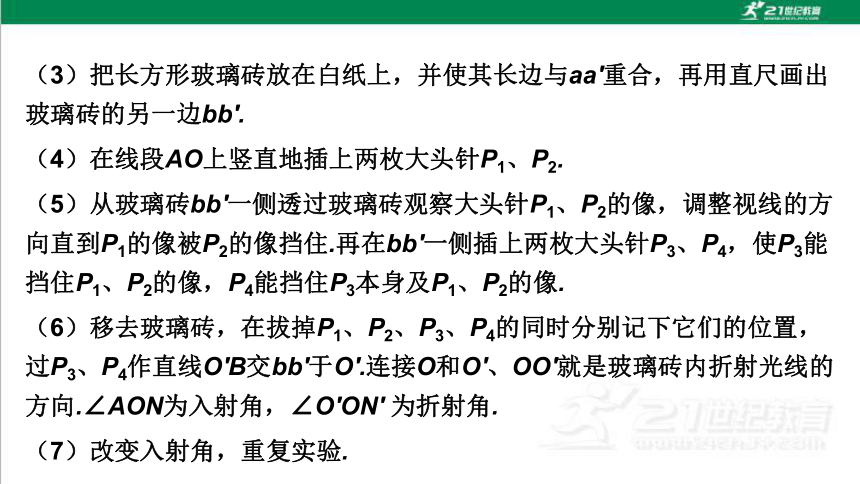

（3）把长方形玻璃砖放在白纸上，并使其长边与aa'重合，再用直尺画出玻璃砖的另一边bb'.
（4）在线段AO上竖直地插上两枚大头针P1、P2.
（5）从玻璃砖bb'一侧透过玻璃砖观察大头针P1、P2的像，调整视线的方向直到P1的像被P2的像挡住.再在bb'一侧插上两枚大头针P3、P4，使P3能挡住P1、P2的像，P4能挡住P3本身及P1、P2的像.
（6）移去玻璃砖，在拔掉P1、P2、P3、P4的同时分别记下它们的位置，过P3、P4作直线O'B交bb'于O'.连接O和O'、OO'就是玻璃砖内折射光线的方向.∠AON为入射角，∠O'ON' 为折射角.
（7）改变入射角，重复实验.

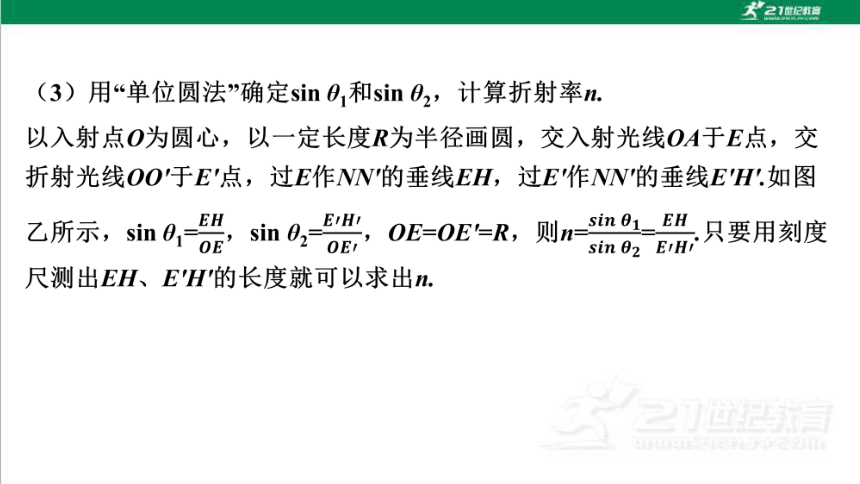

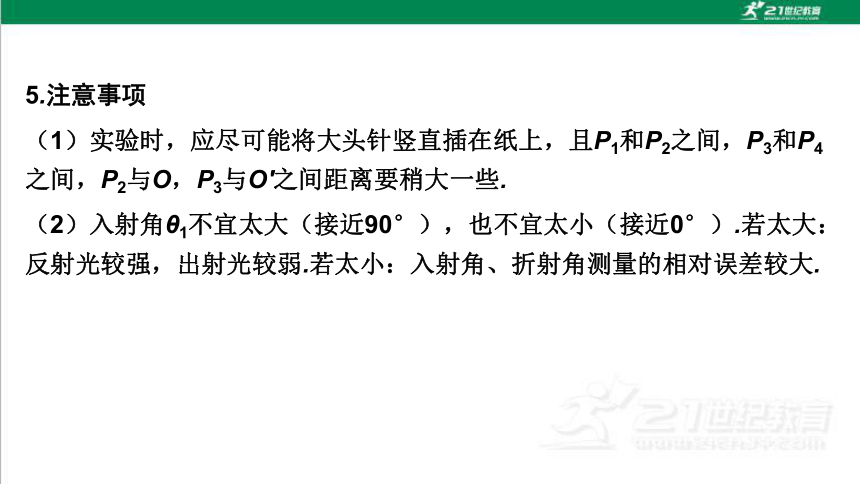

5.注意事项
（1）实验时，应尽可能将大头针竖直插在纸上，且P1和P2之间，P3和P4之间，P2与O，P3与O'之间距离要稍大一些.
（2）入射角θ1不宜太大（接近90°），也不宜太小（接近0°）.若太大：反射光较强，出射光较弱.若太小：入射角、折射角测量的相对误差较大.

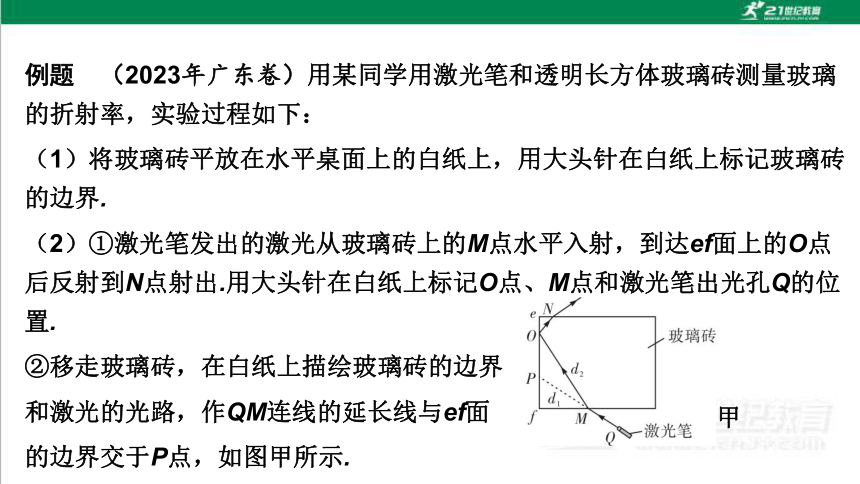

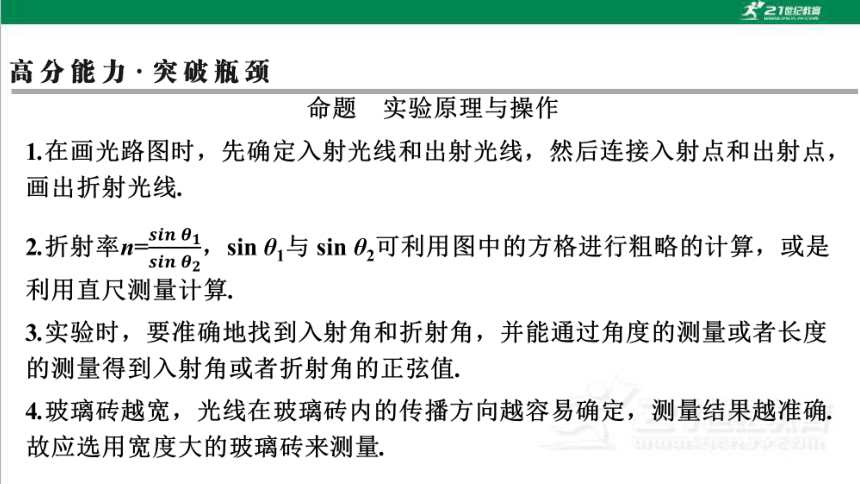

例题　（2023年广东卷）用某同学用激光笔和透明长方体玻璃砖测量玻璃的折射率，实验过程如下：
（1）将玻璃砖平放在水平桌面上的白纸上，用大头针在白纸上标记玻璃砖的边界.
（2）①激光笔发出的激光从玻璃砖上的M点水平入射，到达ef面上的O点后反射到N点射出.用大头针在白纸上标记O点、M点和激光笔出光孔Q的位置.
②移走玻璃砖，在白纸上描绘玻璃砖的边界
和激光的光路，作QM连线的延长线与ef面
的边界交于P点，如图甲所示.
甲
乙
2.25



变式（2024年安徽卷）某实验小组做“测量玻璃的折射率”及拓展探究实验.
（1）为测量玻璃的折射率，按如图所示进行实验，
以下表述正确的一项是　　　　.（填正确选项）
A.用笔在白纸上沿着玻璃砖上边和下边分别画
出直线a和a'
B.在玻璃砖一侧插上大头针P1、P2，眼睛在另一侧透过玻璃砖看两个大头针，使P2把P1挡住，这样就可以确定入射光线和入射点O1.在眼睛这一侧，插上大头针P3，使它把P1、P2都挡住，再插上大头针P4，使它把P1、P2、P3都挡住，这样就可以确定出射光线和出射点O2
C.实验时入射角θ1应尽量小一些，以减小实验误差
B　
（2）为探究介质折射率与光的频率的关系，分别用一束红光和一束绿光从同一点入射到空气与玻璃的分界面.保持相同的入射角，根据实验结果作出光路图，并标记红光和绿光，如图乙所示.此实验初步表明：对于同一种介质，折射率与光的频率有关，频率越大，折射率越　　　　（填“大”或“小”）.
大
（3）为探究折射率与介质材料的关系，用同一束微光分别入射玻璃砖和某透明介质，如图丙、丁所示.保持相同的入射角α1，测得折射角分别为α2、α3（α2<α3），则玻璃和该介质的折射率大小关系为n玻璃　　　　（填“>”或“<”）n介质.此实验初步表明：对于一定频率的光，折射率与介质材料有关.
>
【解析】（1）在白纸上画出一条直线a作为界面，把长方体玻璃砖放在白纸上，使它的一个长边与a对齐，用直尺或者三角板轻靠在玻璃砖的另一长边，按住直尺或三角板不动，将玻璃砖取下，画出直线a'代表玻璃砖的另一边，而不能用笔在白纸上沿着玻璃砖上边和下边分别画出直线a和a'，A错误；在玻璃砖一侧插上大头针P1、P2，眼睛在另一侧透过玻璃砖看两个大头针，使P2把P1挡住，这样就可以确定入射光线和入射点O1.在眼睛这一侧，插上大头针P3，使它把P1、P2都挡住，再插上大头针P4，使它把P1、P2、P3都挡住，这样就可以确定出射光线和出射点O2，B正确；实验时入射角θ1应尽量大一些，但也不能太大（接近90°），以减小实验误差，C错误.
知识巩固练
1.（1）如图所示，用插针法测定玻璃砖折射率的实
验中，下列说法正确的是 （　　）
A.若P1、P2的距离较大时，通过玻璃砖会看不到P1、P2的像
B.为减少测量误差，P1、P2的连线与法线NN'的夹角应尽量小些
C.为了减小作图误差，P3和P4的距离应适当取大些
D.若P1、P2的连线与法线NN'夹角较大时，有可能在bb'面发生全反射，所以在bb'一侧就看不到P1、P2的像
（本栏目对应学生用书P440）
C
（2）在该实验中，根据测得的入射角和折射角的
正弦值画出的图线如图，从图线可知玻璃砖的折
射率是　　　　.
（3）该实验小组选取了操作正确的实验记录，在白纸上画出光线的径迹，以入射点O为圆心作圆，与入射光线P1O、折射光线OO'的延长线分别交于A、B点，再过A、B点作法线NN'的垂线，垂足分别为C、D点，如图甲，则玻璃的折射率n=　　　　；进一步测得
所需数据分别为1.68 cm和1.12 cm，则该
玻璃砖的折射率数值为　　　　.
1.5

1.5　
（4）在用针插法测定玻璃砖折射率的实验中，甲、乙二位同学在纸上画出的界面aa'、bb'与玻璃砖位置的关系分别如图乙中①、②所示，其中甲同学用的是矩形玻璃砖，乙同学用的是梯形玻璃砖.他们的其他操作均正确，且均以aa'、bb'为界面画光路图.则甲同学测得的折射率与真实值相比
　　　（填“偏大”“偏小”或“不变”）；
乙同学测得的折射率与真实值相比
　　　　（填“偏大”“偏小”或“不变”）.
偏小
不变
综合提升练
2.某研究小组根据光学知识，设计了一个测液体折射率的仪器.如图所示，在一个圆盘上，过其圆心O作两条相互垂直的直径BC、EF.在半径OA上，垂直盘面插上两枚大头针P1、P2并保持位置不变.每次测量时让圆盘的下半部分竖直进入液体中，而且总使得液面与直径BC相平，EF作为界面的法线，然后在图中右上方区域观察P1、P2，在圆弧EC部分插上P3，使P3挡住P1、P2的像.同学们通过计算，预先在圆弧EC部分刻好了折射率的值，这样只要根据P3所插的位置，就可以直接读出液体折射率的值.
（1）若∠AOF=30°，OP3与OC之间的夹角为30°，则P3处所对应的折射率的值为　　 　　.
（2）图中P3、P4两处，对应折射率大的是　　　　.
（3）作AO的延长线交圆周于K，K处对应的折射率为　　　　.
P4
1
3.某同学为了测量截面为正三角形的玻璃三棱镜的折射率，先在白纸上放好三棱镜，在棱镜的左侧插上两枚大头针P1和P2，然后在棱镜的右侧观察到P1和P2的像，当P1的像恰好被P2的像挡住时，插上大头针P3和P4，使P3挡住P1、P2的像，P4也挡住P1、P2的像，在纸上标出的大头针位置和三棱镜轮廓如图所示.
（1）在图中画出对应的光路.
如图
（2）为了测出三棱镜玻璃材料的折射率，若以AB为分界面，需要测量的量是　　　　　　　　　　　　，在图上标出它们.
（3）三棱镜折射率的计算式是n=　　　.
（4）若在描绘三棱镜轮廓的过程中，放置三棱镜的位置发生了微小的平移（移至图中的虚线位置，底边仍重合），若仍以AB为分界面，则三棱镜玻璃材料折射率的测量值　　　　（填“大于”“小于”或“等于”）真实值.
入射角θ1、折射角θ2　

大于
