中小学教育资源及组卷应用平台

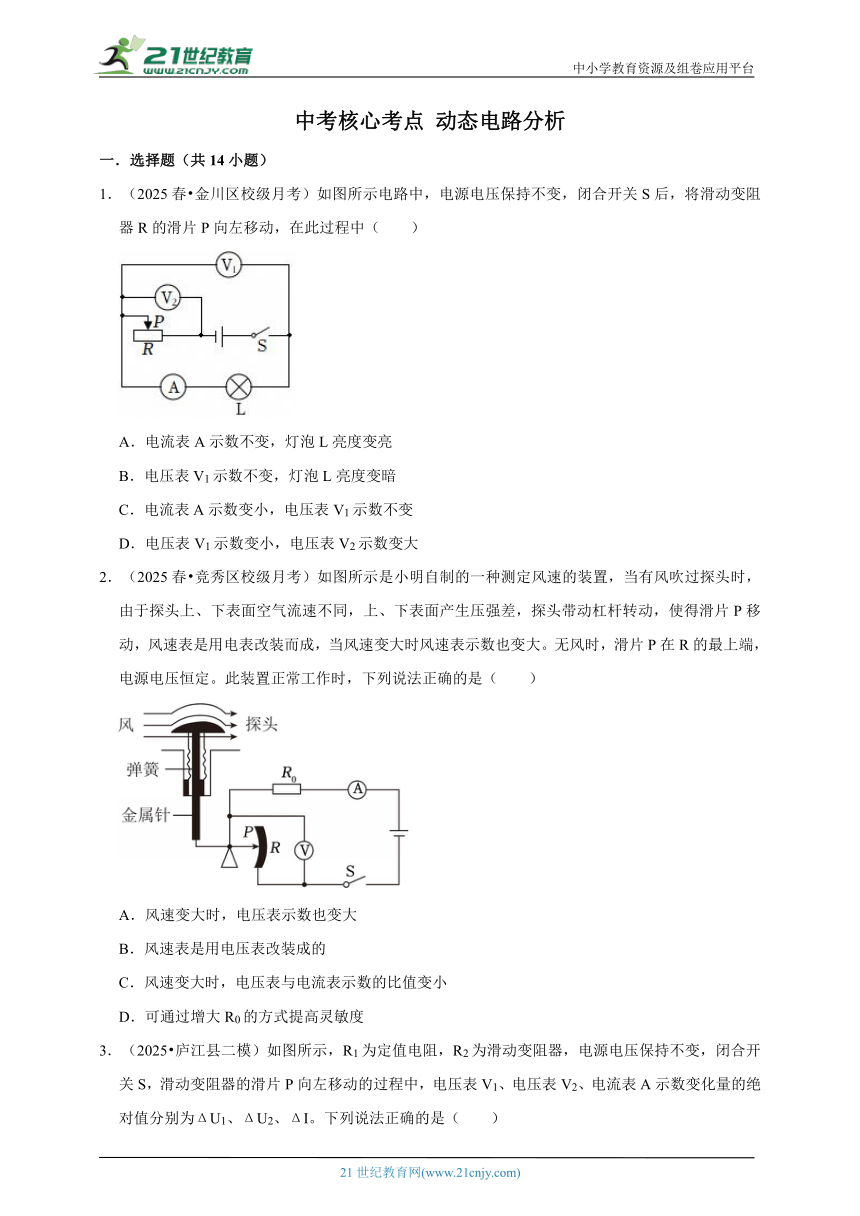

中考核心考点 动态电路分析
一．选择题（共14小题）
1．（2025春 金川区校级月考）如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中（ ）
A．电流表A示数不变，灯泡L亮度变亮
B．电压表V1示数不变，灯泡L亮度变暗
C．电流表A示数变小，电压表V1示数不变
D．电压表V1示数变小，电压表V2示数变大
2．（2025春 竞秀区校级月考）如图所示是小明自制的一种测定风速的装置，当有风吹过探头时，由于探头上、下表面空气流速不同，上、下表面产生压强差，探头带动杠杆转动，使得滑片P移动，风速表是用电表改装而成，当风速变大时风速表示数也变大。无风时，滑片P在R的最上端，电源电压恒定。此装置正常工作时，下列说法正确的是（ ）
A．风速变大时，电压表示数也变大
B．风速表是用电压表改装成的
C．风速变大时，电压表与电流表示数的比值变小
D．可通过增大R0的方式提高灵敏度
3．（2025 庐江县二模）如图所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向左移动的过程中，电压表V1、电压表V2、电流表A示数变化量的绝对值分别为ΔU1、ΔU2、ΔI。下列说法正确的是（ ）
A．电流表示数变大，电压表V1示数变小
B．Δ U2与ΔI的比值不变
C．电压表V1与电流表示数的比值变大
D．电压表V2与电流表示数的比值变大
4．（2025 苏州一模）将一个定值电阻接入图所示电路的虚线框处，并将一个电压表并联在某段电路两端（未画出），闭合开关，移动滑片P多次记录电流表和电压表的示数；断开开关，只将定值电阻更换为小灯泡，再次获取数据并记录。将记录的数据绘制成如图乙所示的I﹣U图像。下列分析正确的是（ ）
A．电源电压为6V
B．图像b是用接入定值电阻时记录到两表的数据绘制得到的
C．定值电阻和灯泡两端的电压各为3.5V时，灯泡的电阻较大
D．接入小灯泡后，将滑片P向左移动时，电压表的示数变小
5．（2025 射阳县一模）如图所示的电路，当滑动变阻器的滑片向右端移动时，电流表A1、A2和电压表V的变化情况（ ）
A．电流表A1的示数减小，电压表V的示数增大
B．电流表A2的示数减小，电压表V的示数也减小
C．电流表A1、A2的示数都减小，电压表V的示数不变
D．电流表A1、A2示数都增大，电压表V的示数不变
6．（2025 天河区一模）小明自制测定油箱内油面高度的装置如图。R1是滑动变阻器，它的金属滑片连在动杆一端，电路与恒压电源连接，闭合开关，油面升高时（ ）
A．甲图电压表示数变小 B．甲图电流表示数变小
C．乙图电压表示数变大 D．乙图电流表示数变大
7．（2025 泉州模拟）小明为自己家的养牛场设计了一款补水提示器，其工作原理如图所示，水量减少时滑片上移，下列分析正确的是（ ）
A．与电压表相比，选择电流表设计电路更节能
B．如果选择电流表，R0可以在水太多时保护电路
C．如果选择电压表，水量增多时电表示数变小
D．如果选择电流表，水量增多时电表示数变小
8．（2025 泗县模拟）如图所示电路，电源电压保持不变，R1和R2为定值电阻，闭合开关S1，然后再闭合开关S2，则下列判断正确的是（ ）
A．电压表和电流表示数都变大
B．电压表和电流表示数都不变
C．电流表示数不变，电压表示数变大
D．电流表示数变小，电压表示数不变
9．（2025 琼山区模拟）某同学设计了一种烟雾报警器，其原理电路如图所示，R0为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增大，当电流表示数减小至某一值时，装置报警。S闭合后，当有烟雾遮挡射向R的激光时（ ）
A．电压表示数减小
B．电路消耗的总功率增大
C．电压表与电流表的示数之比减小
D．若减小R0的阻值，可使装置在更高浓度烟雾下才报警
10．（2025 长沙二模）如图甲是身高、体重测量仪，当人站在台面上时，能自动显示身高和体重。电路原理如图乙所示，力敏电阻R的阻值随压力增大而减小，滑片P随身高增高而上滑。下列分析正确的是（ ）
A．身高越高电流表A示数越小
B．体重越大电压表示数越小
C．体重越大电流表A1示数越大
D．体重越大电压表V示数与电流表A1示数的比值越大
11．（2025 越秀区一模）如图所示的电路中，电源两端电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端移动时（ ）
A．电压表V1的示数不变
B．电压表V2的示数不变
C．电压表V1与电流表A的示数的比值变大
D．电压表V2与电流表A的示数的比值不变
12．（2025春 岫岩县月考）如图所示，电源电压保持不变。闭合开关S，当滑动变阻器R2的滑片P从a端向b端滑动时，下列说法正确的是（ ）
A．电流表A示数变大，电压表V1示数不变
B．电流表A示数变小，电压表V2示数变大
C．电流表A示数变大，电压表V1示数变小
D．电压表V1与V2示数之和不变
13．（2025 麦积区一模）如图所示的电路，电源电压恒定不变，R1为定值电阻，闭合开关S，将滑片P从b端向a端移动的过程中，忽略灯泡电阻变化，下列说法正确的是（ ）
A．灯泡L变暗，电压表示数变大，电流表示数变小
B．灯泡L变暗，电压表示数变小，电流表示数变小
C．灯泡L变亮，电压表示数变大，电流表示数变大
D．灯泡L变亮，电压表示数变小，电流表示数变大
14．（2025 蜀山区二模）在刚刚结束的体育测试中有一项目为坐位体前屈，对身体柔韧性测试，测试者向前推动固定在滑动变阻器滑片上的滑块，滑块被推动的距离越大，测试者身体柔韧性就越好。图甲所示是测试装置的实物图，图乙其工作原理电路，已知电压表、电流表示数分别为U、I，电压表、电流表示数变化量分别为ΔU、ΔI，下列说法正确的是（ ）
A．测试者身体柔韧性越好，整个电路中的总电阻越大
B．测试者身体柔韧性越好，电压表的示数就越大
C．无论测试者身体柔韧性如何，的值不变
D．无论测试者身体柔韧性如何，的值不变
二．多选题（共4小题）
（多选）15．（2025 同安区校级二模）如图所示的实物电路，电源电压保持不变。下列说法正确的是（ ）
A．仅闭合S，向右调节滑动变阻器，电流表示数变小，电压表示数变大
B．闭合S、S1，向右调节滑动变阻器，电流表示数变大，电压表示数变大
C．先闭合S，再闭合S1，电流表示数变大，电压表示数变小，小灯泡变亮
D．将电路中的电压表、电流表位置互换，闭合S、S2，电流表有示数，电压表无示数
（多选）16．（2025 二七区校级二模）如图是物理爱好者设计的一款血压测试仪的简化电路，R0为可感知血压大小变化的可变电阻，其阻值随测试者血压的增大而增大，现有三个电表连入电路，若要求由电表改造后的检测表的示数也随血压的增大而增大，闭合开关，下列说法正确的是（ ）
A．测试者血压增大时，电流表A示数变大
B．测试者血压增大时，电压表V2示数变小
C．血压变化时，电压表V2与电流表A示数之比变大
D．电压表V1可以改装为检测表
（多选）17．（2025 莱阳市一模）某物理实验小组设计了一款电子量角器，如图所示。AB为均匀半圆弧形电阻，O点为其圆心，OP为金属滑片，可绕O点转动，AO间连接的角度显示器是由电压表改装而成，可用来显示角AOP的大小。下列有关说法正确的是（ ）
A．当滑片P沿顺时针方向转动时，通过电路中的电流会变小
B．当滑片P沿逆时针方向转动时，接入电路中的电阻变小
C．当滑片P沿顺时针方向转动时，电压表示数会变大
D．当滑片P沿逆时针方向转动时，接入电路中的电流不变
（多选）18．（2025 莱西市一模）如图所示的电路中，电源电压保持不变。闭合开关，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）
A．电流表A示数变大，电压表V1示数变小
B．电流表A示数变小，电压表V2示数不变
C．电压表V1示数与电流表A示数的比值不变
D．电压表V1示数与电流表A示数的比值变小
三．填空题（共6小题）
19．（2025春 武侯区校级月考）如图所示为测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片连在金属杠杆的一端，当油面上升时，电压表示数将 ，若将其中某一电表的示数改成油量示数，用 表比较适合。
20．（2025春 闵行区校级月考）图（a）为检测物体形变的应变片，是在柔性塑料中置入一根细金属丝，将应变片与被检测物体粘贴固定，当被检测物体被水平拉伸时，应变片里的金属丝会被拉长变细，导致电阻的阻值变大。将应变片接入图（b）所示的电路，电源电压不变，当被检测物体被水平压缩时，电路中的电流表的示数将 ，应变片里金属丝的电阻阻值将 ，（上述两空均选填“变大”“不变”或“变小”），金属丝电阻的阻值变化的原因是 。
21．（2025 潼南区二模）如图所示电路，电源电压不变，闭合开关时各元件均正常工作，滑动变阻器的滑片从中点向右移动的过程中，电流表A2示数 （两空均选填“变大”、“变小”或“不变”），电压表V与电流表A1示数的比值 。
22．（2025 常州一模）物理兴趣小组设计了河水流速监测装置原理图，如图所示。机翼状的探头始终浸没在水中，其上下表面因流速差异产生压强差，通过连杆带动滑动变阻器滑片P移动。闭合开关S，水流速度变大时，机翼状的探头上方流速大，压强 （大/小），电压表示数 （变大/变小/不变），电流表示数 （变大/变小/不变），由此可知小组同学将 （电压/电流）表改装为流速表更能直观反映流速变化。
23．（2025 湖南模拟）如图所示电路，电源电压保持不变，R为定值电阻，R1为热敏电阻，其阻值随温度的降低而增大。闭合开关S，电压表V2的测量对象是 ；当热敏电阻R1的温度降低时，电压表V1的示数的变化情况是 。
24．（2025 玄武区一模）如图所示的电路中，电源电压不变。只闭合开关S1，滑片P移动到最左端，电路安全，电流表示数为I1；再闭合开关S2，电流表示数为I2，且I1＜I2。则甲是 表，乙是 表。只闭合开关S1，滑片P向右移动时，电表甲的示数 。
中考核心考点 动态电路分析
参考答案与试题解析
一．选择题（共14小题）
1．（2025春 金川区校级月考）如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中（ ）
A．电流表A示数不变，灯泡L亮度变亮
B．电压表V1示数不变，灯泡L亮度变暗
C．电流表A示数变小，电压表V1示数不变
D．电压表V1示数变小，电压表V2示数变大
【分析】由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；根据滑片的移动确定接入电路中电阻的变化，电路总电阻的变化，根据欧姆定律确定电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点确定滑动变阻器两端的电压变化，再根据P＝UI确定灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小确定灯泡亮暗的变化。
【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；
将滑动变阻器R的滑片P向左移动时，接入电路中的电阻变大，电路中的总电阻变大，根据欧姆定律I知，电路中的电流变小，即电流表的示数变小，根据U＝IR，灯泡两端的电压变小，即V1的示数变小，串联电路中总电压等于各分电压之和，且电源电压保持不变，滑动变阻器两端的电压变大，即电压表V2的示数变大。故D正确，ABC错误。
故选：D。
【点评】本题考查了滑动变阻器的变阻原理、欧姆定律、串联电路的电压关系，分析电路图确定两电阻的连接方式和电压表、电流表的测量对象是本题关键。
2．（2025春 竞秀区校级月考）如图所示是小明自制的一种测定风速的装置，当有风吹过探头时，由于探头上、下表面空气流速不同，上、下表面产生压强差，探头带动杠杆转动，使得滑片P移动，风速表是用电表改装而成，当风速变大时风速表示数也变大。无风时，滑片P在R的最上端，电源电压恒定。此装置正常工作时，下列说法正确的是（ ）
A．风速变大时，电压表示数也变大
B．风速表是用电压表改装成的
C．风速变大时，电压表与电流表示数的比值变小
D．可通过增大R0的方式提高灵敏度
【分析】由电路图可知，R与R0串联，电压表测变阻器R两端的电压，电流表测电路中的电流；
（1）风速变大时，滑片P向下移动，变阻器连入电路的电阻变小，总电阻变小，根据欧姆定律可知电路电流的变化，由U＝IR判断出定值电阻两端电压的变化，由串联电路电压的规律判断出滑动变阻器两端电压的变化，根据电表示数的变化判断出风速表的种类；
（2）根据两电表示数的变化判断出电压表与电流表示数比值的变化；
（3）要提高灵敏度，即风速较小时，电流表示数有较大的变化，由I判断出R0电阻的变化。
【解答】解：由电路图可知，R与R0串联，电压表测变阻器R两端的电压，电流表测电路中的电流；
由图知，当有风吹过探头时，由于探头“上凸下平”，相同时间内空气经过上表面的路程比下表面长，空气经过上表面的速度比下表面快，所以上表面的气压小于下表面的气压，探头将受到一个向上的合力，杠杆的左端上升，则变阻器R的滑片（杠杆的右端）将向下移动；
AB、当风速增大时，探头上下表面空气流速差较大，上下表面气压差较大，探头受向上的合力较大，所以滑片向下移动得较多，则滑动变阻器接入电路的电阻变小，串联电路的总电阻变小，根据欧姆定律可知，电路中电流变大，电流表示数变大，定值电阻R0两端电压变大，由串联电路电压的规律知滑动变阻器两端的电压变小，电压表示数变小，所以电流表是风速表，故AB错误；
C、由于电流表示数变大，电压表示数变小，所以电压表与电流表示数的比值变小，故C正确；
D、要提高灵敏度，即风速较小时，电流表示数有较大的变化，由I知可以减小R0的电阻，故D错误。
故选：C。
【点评】解本题的关键是掌握流体压强跟流速的关系，能据此判断电路的变化，再根据欧姆定律判断对电路的影响。

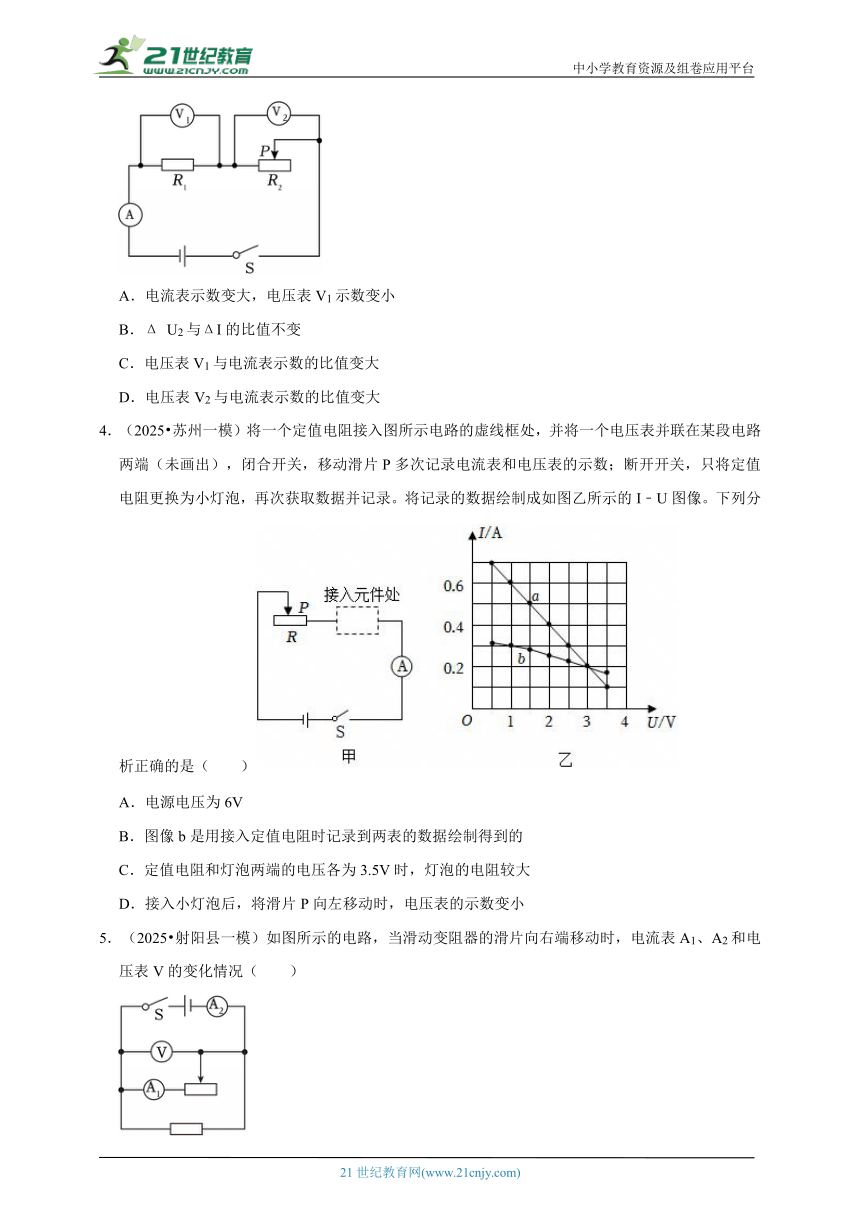

3．（2025 庐江县二模）如图所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向左移动的过程中，电压表V1、电压表V2、电流表A示数变化量的绝对值分别为ΔU1、ΔU2、ΔI。下列说法正确的是（ ）
A．电流表示数变大，电压表V1示数变小
B．Δ U2与ΔI的比值不变
C．电压表V1与电流表示数的比值变大
D．电压表V2与电流表示数的比值变大
【分析】由电路图可知，定值电阻R与滑动变阻器串联，电压表V1测R两端的电压，电压表V2测滑动变阻器两端的电压，电流表A测电路中的电流。分析清楚电路结构，根据向左移动的过程中判断滑动变阻器接入电路的阻值如何变化，应用串联电路特点与欧姆定律分析答题；
【解答】解：由图可知，定值电阻与滑动变阻器串联，电流表测电路电流，电压表V1测定值电阻两端电压，电压表V2测滑动变阻器两端电压；
A、将滑动变阻器的滑片向左移动的过程中，滑动变阻器接入的阻值变小，根据串联电路的电阻关系可知，电路总电阻变小，根据欧姆定律可知，电路的电流变大，电流表示数变大；根据U＝IR知，R1为定值电阻，阻值不变，电流变大，故电压表V1示数变大，故A错误；
B、根据串联电路的特点知，两个电压表的示数之和等于电源电压，保持不变，故电压表V1和电压表V2的示数变化量的绝对值：|ΔU1|＝|ΔU2|；由欧姆定律可知，电压表V1的示数变化量：ΔU1＝I'R﹣IR＝（I'﹣I）R＝ΔIR；所以ΔU1和ΔU2与ΔI的比值都等于R的阻值，故B正确。
C、根据欧姆定律知，电压表V1示数与电流表A示数的比值等于定值电阻的大小，故比值不变，故C错误；
D、根据欧姆定律知，电压表V2示数与电流表A示数的比值等于滑动变阻器的电阻的大小，滑片向左移动的过程中，滑动变阻器接入的阻值变小，故比值变小，故D错误。
故选：B。
【点评】本题考查了串联电路的特点和欧姆定律的应用，正确确定两电压表示数变化量的关系是关键。
4．（2025 苏州一模）将一个定值电阻接入图所示电路的虚线框处，并将一个电压表并联在某段电路两端（未画出），闭合开关，移动滑片P多次记录电流表和电压表的示数；断开开关，只将定值电阻更换为小灯泡，再次获取数据并记录。将记录的数据绘制成如图乙所示的I﹣U图像。下列分析正确的是（ ）
A．电源电压为6V
B．图像b是用接入定值电阻时记录到两表的数据绘制得到的
C．定值电阻和灯泡两端的电压各为3.5V时，灯泡的电阻较大
D．接入小灯泡后，将滑片P向左移动时，电压表的示数变小
【分析】闭合开关，定值电阻（或灯泡）和滑动变阻器串联接入电路，根据U＝IR可知定值电阻（或灯泡）两端的电压随电流的增大而增大，根据串联电路电压规律可知滑动变阻器两端的电压随电流的增大而减小，由乙图可知电压表与滑动变阻器并联接入电路，电压表测滑动变阻器两端的电压，
定值电阻的阻值不变，灯泡的电阻是变化的，所以a是接入定值电阻时记录的数据绘制得到的，b是接入灯泡时记录的数据绘制得到的；
当滑动变阻器两端的电压为0.5V时，通过电路的电流为0.7A，当滑动变阻器两端的电压为3.5V时，通过电路的电流为0.2A，
根据串联电路电压规律结合欧姆定律表示电源电压，代入数据解方程可得定值在的阻值和电源电压；
定值电阻和灯泡两端的电压各为3.5V时，根据串联电路电压规律计算滑动变阻器两端的电压，由乙图可知此时通过定值电阻的电流和通过灯泡的电流，比较电流大小，根据R比较电阻的大小；
接入小灯泡后，将滑片P向右移动时，滑动变阻器接入电路的电阻变小，根据串联分压原理可知电压表的示数变化。
【解答】解：由图甲得，当虚线框处接入的是定值电阻时，定值电阻与变阻器串联，电流表测量电路电流；当虚线框处接入的是灯泡时，灯泡与变阻器串联，电流表测量电路电流。
AB、闭合开关，定值电阻（或灯泡）和滑动变阻器串联接入电路，根据U＝IR可知定值电阻（或灯泡）两端的电压随电流的增大而增大，串联电路总电压等于各部分电压之和，则滑动变阻器两端的电压随电流的增大而减小，由乙图可知电压表与滑动变阻器并联接入电路，电压表测滑动变阻器两端的电压，
定值电阻的阻值不变，灯泡的电阻是变化的，所以a是接入定值电阻时记录的数据绘制得到的，b是接入灯泡时记录的数据绘制得到的，
当滑动变阻器两端的电压为0.5V时，通过电路的电流为0.7A，当滑动变阻器两端的电压为3.5V时，通过电路的电流为0.1A，
串联电路总电压等于各部分电压之和，根据欧姆定律可得电源电压U＝IR定+UV，
代入数据可得0.7A×R定+0.5V＝0.1A×R定+3.5V，
解方程可得R定＝5Ω，
则电源电压U＝IR定+UV＝0.7A×5Ω+0.5V＝4V，故AB错误；
C．定值电阻和灯泡两端的电压各为3.5V时，变阻器的电压均为
U1＝U﹣U2＝4V﹣3.5V＝0.5V，
由图得，经过定值电阻的电流大于灯泡的电流，由欧姆定律得，灯泡的电阻较大，故C正确；
D．接入小灯泡后，将滑片P向左移动时，变阻器接入电路中电阻变大，由串联电路电压特点得，电阻越大，分到的电压越大，则电压表的示数变大，故D错误。
故选：C。
【点评】本题考查串联电压特点和欧姆定律的灵活运用，正确读取图中信息是解题的关键。
5．（2025 射阳县一模）如图所示的电路，当滑动变阻器的滑片向右端移动时，电流表A1、A2和电压表V的变化情况（ ）
A．电流表A1的示数减小，电压表V的示数增大
B．电流表A2的示数减小，电压表V的示数也减小
C．电流表A1、A2的示数都减小，电压表V的示数不变
D．电流表A1、A2示数都增大，电压表V的示数不变
【分析】由电路图可知，滑动变阻器与定值电阻并联，A1测量通过滑动变阻器支路的电流，A2测干路的电流；根据电源电压的变化判断出电压表示数的变化；
当滑动变阻器的滑片P向右移动时，连入电路中的阻值变大，整由欧姆定律判断出通过滑动变阻器电流的变化，根据并联电路的特点判断出通过定值电阻电流的变化以及干路电流的变化。
【解答】解：由电路图可知，两电阻并联，电压表测电源电压，电流表A1测量通过滑动变阻器支路的电流，电流表A2测干路的电流；
当滑动变阻器的滑片向右端移动时，电阻增大，电压表不变，根据知电流表A1示数减小；
由于并联电路各个支路互不影响知通过定值电阻的电流不变，根据并联电路电流特点可知，总电流减小，电流表A2的示数变小，故C正确。
故选：C。
【点评】本题考查了并联电路特点和欧姆定律的应用，难点是会分析滑动变阻器移动时电路电阻的变化。

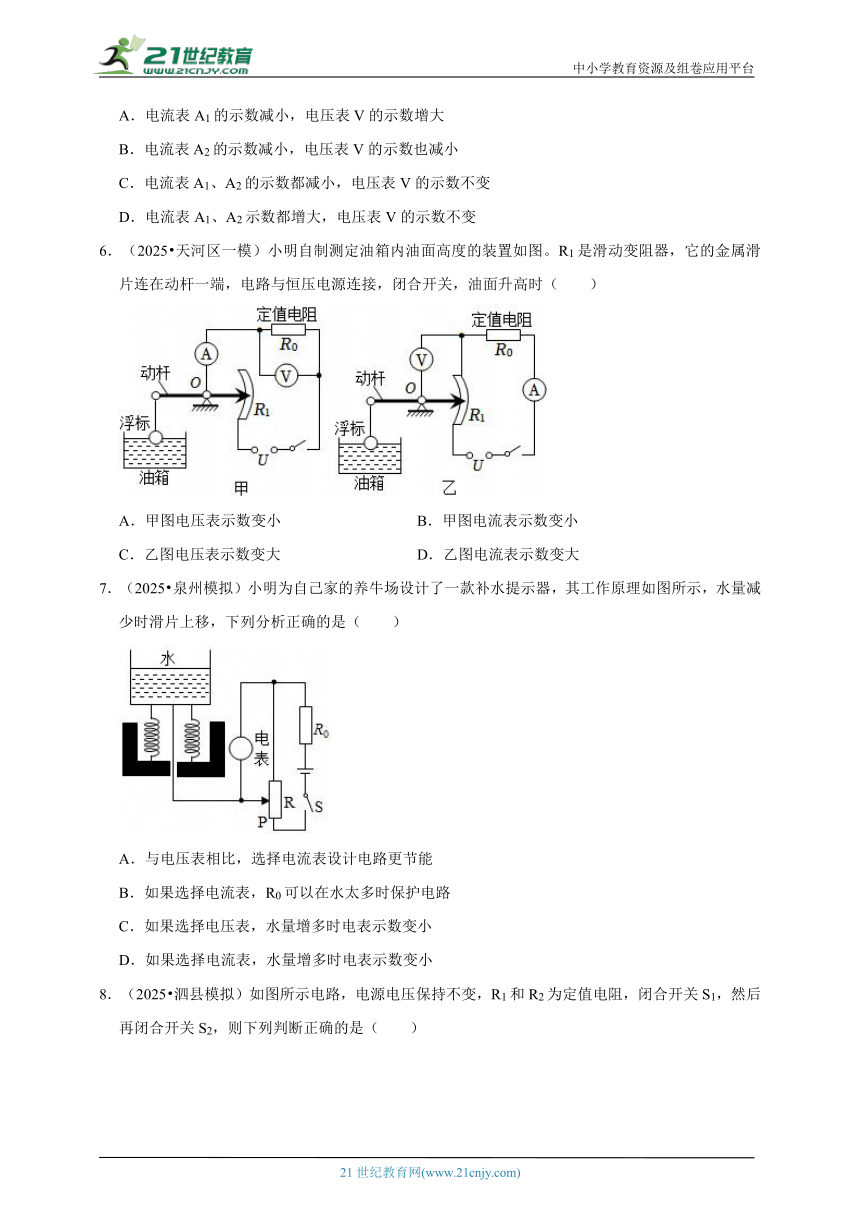

6．（2025 天河区一模）小明自制测定油箱内油面高度的装置如图。R1是滑动变阻器，它的金属滑片连在动杆一端，电路与恒压电源连接，闭合开关，油面升高时（ ）
A．甲图电压表示数变小 B．甲图电流表示数变小
C．乙图电压表示数变大 D．乙图电流表示数变大
【分析】根据油量变化时浮标的变化可知R1接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化即为电流表示数的变化，根据欧姆定律可知R0两端的电压变化。
【解答】解：AB、由图甲可知，定值电阻R0与滑动变阻器R1串联，电流表测电路中的电流，电压表测量R0两端的电压。
当油面升高时，浮标上升，滑片下移，接入电路中的电阻变小，电路中的总电阻变小，
由I可知，电路中的电流变大，即电流表示数变大，故B错误；
由U＝IR可知，R0两端的电压变大，即电压表示数变大，故A错误；
CD、由图乙可知，定值电阻R0与滑动变阻器R1串联，电流表测电路中的电流，电压表测量滑动变阻器的滑片上部分电阻两端的电压。
由于滑动变阻器的阻值全部连入电路，则电路中总电阻不变，根据I可知，电路中的电流不变，即电流表示数不变，故D错误；
当油面升高时，浮标上升，滑片下移，滑动变阻器的滑片上部分电阻的阻值变大，由U＝IR可知，滑片上部分电阻两端的电压变大，即电压表示数变大，故C正确。
故选：C。
【点评】本题考查了欧姆定律的应用、电表的变化分析等问题，认真审题，充分理解题意、分析清楚电路结构、熟练应用串联电路特点及欧姆定律即可解题。
7．（2025 泉州模拟）小明为自己家的养牛场设计了一款补水提示器，其工作原理如图所示，水量减少时滑片上移，下列分析正确的是（ ）
A．与电压表相比，选择电流表设计电路更节能
B．如果选择电流表，R0可以在水太多时保护电路
C．如果选择电压表，水量增多时电表示数变小
D．如果选择电流表，水量增多时电表示数变小
【分析】（1）如果选择电压表，R的最大阻值与R0串联，电路的总电阻最大，由P＝UI可知，电路的总功率最小，在时间相同时最节能，则可知选择电流表设计电路不节能；
（2）如果选择电流表，在水太多时，变阻器R接入电路中的电阻太小，电路中的电流太大，若电路中没有R0，可能会烧坏电源和电流表，所以R0可以在水太多时保护电路；
（3）如果选择电压表，R与R0串联，电压表测滑片P上方电阻丝两端的电压，由电压表的内阻很大、在电路中相当于断路可知，滑片移动时，变阻器接入电路中的电阻不变，总电阻不变，由I可知，电路中的电流不变，由题意可知当水量增多时，滑片下移，滑片P上方电阻丝的长度变长、其阻值变大，由U＝IR可知，滑片P上方电阻丝两端的电压变大，即电压表的示数变大；
（4）如果选择电流表，滑片P上方电阻丝被短路，变阻器下方的电阻丝与R0串联，电流表测电路中的电流，当水量增多时，滑片下移，变阻器R接入电路中的电阻变小，电路的总电阻变小，由I可知，电路中的电流变大，即电流表的示数变大。
【解答】解：
A．如果选择电压表，R的最大阻值与R0串联，电路的总电阻最大，由P＝UI可知，电路的总功率最小，在时间相同时最节能，则可知选择电流表设计电路不节能，故A错误；
B．如果选择电流表，在水太多时，变阻器R接入电路中的电阻太小，电路中的电流太大，若电路中没有R0，可能会烧坏电源和电流表，所以R0可以在水太多时保护电路，故B正确。
C．如果选择电压表，R与R0串联，电压表测滑片P上方电阻丝两端的电压，由电压表的内阻很大、在电路中相当于断路可知，滑片移动时，变阻器接入电路中的电阻不变，总电阻不变，由I可知，电路中的电流不变，由题意可知当水量增多时，滑片下移，滑片P上方电阻丝的长度变长、其阻值变大，由U＝IR可知，滑片P上方电阻丝两端的电压变大，即电压表的示数变大，故C错误；
D．如果选择电流表，滑片P上方电阻丝被短路，变阻器下方的电阻丝与R0串联，电流表测电路中的电流，当水量增多时，滑片下移，变阻器R接入电路中的电阻变小，电路的总电阻变小，由I可知，电路中的电流变大，即电流表的示数变大，故D错误。
故选：B。
【点评】本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律、电功率公式的应用，根据电压表的内阻特点判断出水量变化时R接入电路中电阻、电压表并联部分的电阻变化是关键。

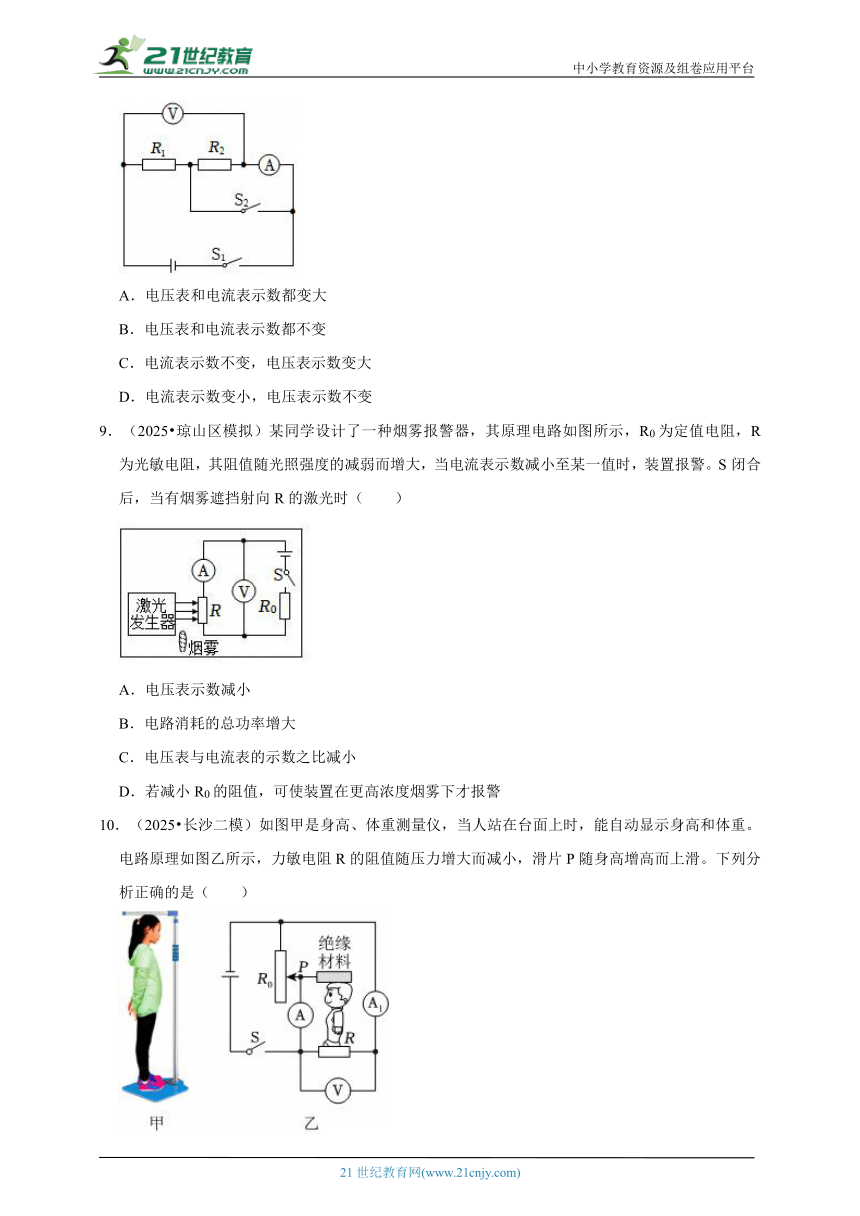

8．（2025 泗县模拟）如图所示电路，电源电压保持不变，R1和R2为定值电阻，闭合开关S1，然后再闭合开关S2，则下列判断正确的是（ ）
A．电压表和电流表示数都变大
B．电压表和电流表示数都不变
C．电流表示数不变，电压表示数变大
D．电流表示数变小，电压表示数不变
【分析】由电路图知，只闭合开关S1时，两电阻串联，电流表测量电路中的电流，电压表测量电源电压，再闭合开关S2，定值电阻R2和电流表被短路，电压表仍测量电源电压，据此判断出再闭合开关S2后电流表和电压表示数的变化。
【解答】解：由电路图知，只闭合开关S1时，两电阻串联，电流表测量电路中的电流，电压表测量电源电压，再闭合开关S2，定值电阻R2和电流表被短路，电流表的示数为零，所以电流表的示数变小；电压表仍测量电源电压，所以再闭合开关S2后电压表的示数不变，故D正确。
故选：D。
【点评】本题考查了动态电路的分析，掌握电路的连接是解题的关键。
9．（2025 琼山区模拟）某同学设计了一种烟雾报警器，其原理电路如图所示，R0为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增大，当电流表示数减小至某一值时，装置报警。S闭合后，当有烟雾遮挡射向R的激光时（ ）
A．电压表示数减小
B．电路消耗的总功率增大
C．电压表与电流表的示数之比减小
D．若减小R0的阻值，可使装置在更高浓度烟雾下才报警
【分析】由电路图可知，光敏电阻R和定值电阻R0串联，电压表测R两端的电压，电流表测电路中的电流。
根据题意得出当有烟雾遮挡射向R的激光时R的阻值变化，根据欧姆定律可知电路中电流变化和R0两端的电压变化，根据串联电路的电压特点可知电压表示数的变化，根据P＝UI分析总功率的变化；进一步得出电压表与电流表的示数之比变化；
减小R0的阻值时电路中的总电阻减小，根据欧姆定律可知电路中的电流的变化，再根据题意可知该装置报警时与烟雾浓度的关系。
【解答】解：由电路图可知，光敏电阻R和定值电阻R0串联，电压表测R两端的电压，电流表测电路中的电流。
AB、因光敏电阻的阻值随光照强度的减小而增大，所以，当有烟雾遮挡射向R的激光时，光照强度减弱，R的阻值增大，电路中的总电阻增大，由欧姆定律可知电路中的电流减小，由U＝IR可知R0两端电压减小，根据串联电路电压规律可知R两端的电压增大，即电压表示数增大，根据P＝UI可知电路消耗的总功率减小，故AB错误；
C、由欧姆定律可知，电压表与电流表的示数之比等于R的电阻大小，因R的阻值增大，这个比值增大，故C错误；
D、减小R0的阻值时电路中的总电阻减小，由欧姆定律可知电路中的电流增大，则可使装置在更高浓度烟雾下报警，故D正确。
故选：D。
【点评】本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律、电功率公式的应用，从题干中获取有用的信息是关键。
10．（2025 长沙二模）如图甲是身高、体重测量仪，当人站在台面上时，能自动显示身高和体重。电路原理如图乙所示，力敏电阻R的阻值随压力增大而减小，滑片P随身高增高而上滑。下列分析正确的是（ ）
A．身高越高电流表A示数越小
B．体重越大电压表示数越小
C．体重越大电流表A1示数越大
D．体重越大电压表V示数与电流表A1示数的比值越大
【分析】由电路图可知，R与R0并联，电压表测电阻R两端的电压，电流表A测量通过R0得到电流，电流表A1测压敏电阻R支路的电流；
（1）身高越高，滑片上移，变阻器R0连入电路的电阻越小，由判断出通过变阻器电流的变化，即电流表A示数的变化；
（2）当体重越大时，压敏电阻受到的压力越大，由压敏电阻R的阻值随压力增大而减小可知，R的阻值越小，由判断出通过压敏电阻R电流的变化，即电流表A1示数的变化；
电压表测电阻R两端的电压，同时测量电源电压，根据电源电压得变化判断出电压表示数的变化，由判断出电压表V示数与电流表A1示数比值的变化。
【解答】解：A．由电路图可知，R与R0并联，电压表测电阻R两端的电压，同时测量电源电压，电流表A测量通过R0得到电流，电流表A1测压敏电阻R支路的电流；身高越高，滑片上移，变阻器R0连入电路的电阻越小，由可知通过变阻器的电流越大，电流表A示数越大，故A错误；
BC．当体重越大时，压敏电阻受到的压力越大，由压敏电阻R的阻值随压力增大而减小可知R的阻值越小，由可知通过压敏电阻R的电流越大，即电流表A1的示数越大，电压表测电阻R两端的电压，同时测量电源电压，由于电源电压不变，所以电压表示数不变，故B错误，C正确；
D、由可知，电压表V示数与电流表A1示数的比值为力敏电阻R的阻值，随着压敏电阻R的阻值增大R的阻值越小，所以电压表V示数与电流表A1示数的比值越小，故D错误。
故选：C。
【点评】本题考查了电路的动态分析，涉及到并联电路的特点和欧姆定律的应用，是一道中考常见题。

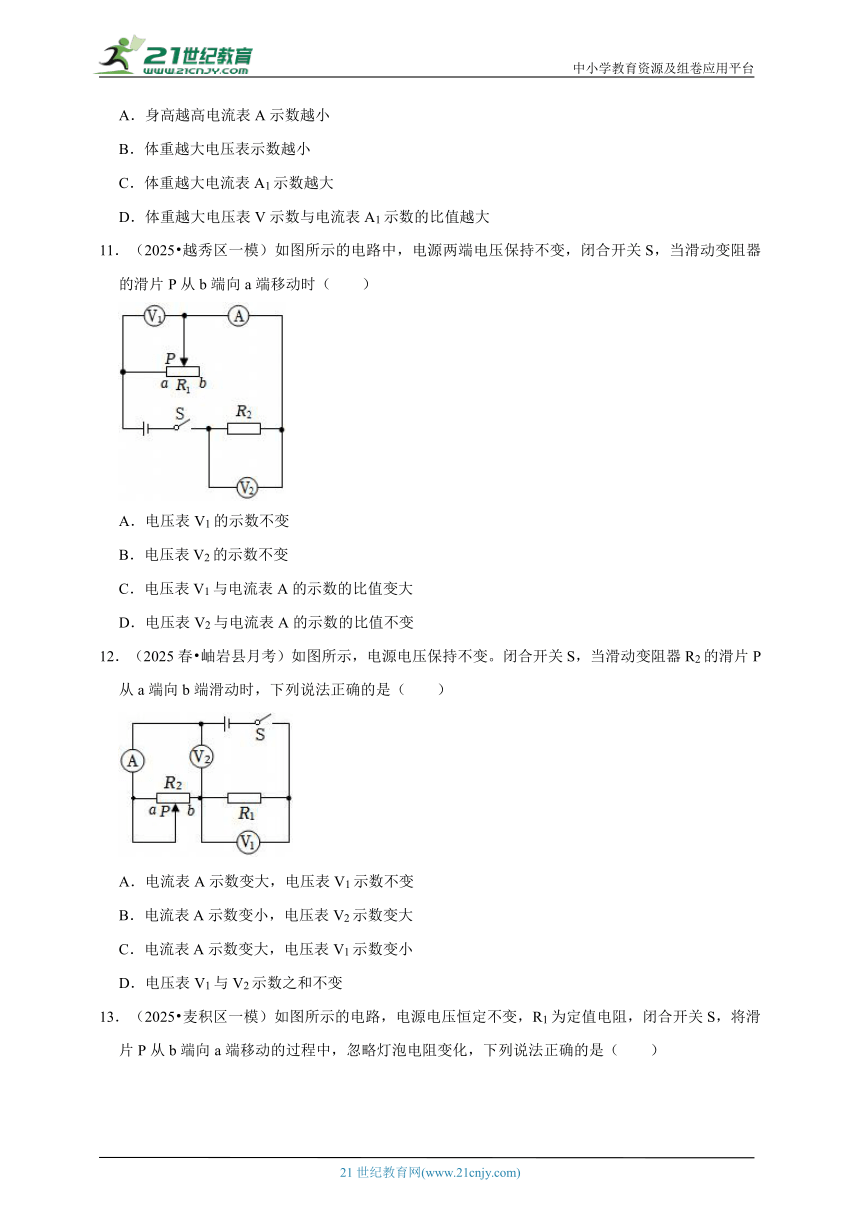

11．（2025 越秀区一模）如图所示的电路中，电源两端电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端移动时（ ）
A．电压表V1的示数不变
B．电压表V2的示数不变
C．电压表V1与电流表A的示数的比值变大
D．电压表V2与电流表A的示数的比值不变
【分析】闭合开关S后，滑动变阻器与电阻R2串联，电流表测量电路中的电流，电压表V1测量滑动变阻器R1两端的电压，电压表V2测量定值电阻R2两端的电压，当滑动变阻器的滑片P从b端向a端移动时，滑动变阻器接入电路的电阻变小，根据欧姆定律可知电路电流和电阻两端电压的变化，然后分析各个选项。
【解答】解：闭合开关S后，滑动变阻器与电阻R2串联，电流表测量电路中的电流，电压表V1测量滑动变阻器R1两端的电压，电压表V2测量定值电阻R2两端的电压；
AB、当滑动变阻器的滑片P从b端向a端移动时，滑动变阻器接入电路的电阻变小，电路的总电阻变小，根据I可知电路中的电流变大，所以电流表示数变大；
根据公式U＝IR可知，电阻R2两端的电压变大，电压表V2的示数变大，故B错误；
根据串联电路的总电压等于各分电压之和可知，滑动变阻器两端的电压变小，电压表V1的示数变小，故A错误；
C、由于电压表V1的示数变小，电流表示数变大，所以电压表V1与电流表A的示数的比值变小，故C错误；
D、电压表V2与电流表A的示数的比值等于R2的电阻，所以电压表V2与电流表A的示数的比值不变，故D正确。
故选：D。
【点评】本题考查了滑动变阻器的变阻原理、欧姆定律、串联电路的电压关系，分析电路图确定两电阻的连接方式和电压表、电流表的测量对象是本题关键。
12．（2025春 岫岩县月考）如图所示，电源电压保持不变。闭合开关S，当滑动变阻器R2的滑片P从a端向b端滑动时，下列说法正确的是（ ）
A．电流表A示数变大，电压表V1示数不变
B．电流表A示数变小，电压表V2示数变大
C．电流表A示数变大，电压表V1示数变小
D．电压表V1与V2示数之和不变
【分析】由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表V1测R1两端的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流。根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，根据U＝IR可知V1示数的变化，再根据串联电路电压的特点判断滑动变阻器两端电压的变化。根据串联电路的特点和电源的电压可知滑片移动时电压表V1与V2示数之和的变化。
【解答】解：由图可知，定值电阻R1和变阻器R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流；
ABC．当滑动变阻器R2的滑片P从a端向b端滑动时，滑动变阻器R2接入的电路中的阻值变小，电路的总电阻变小，根据I电路中的电流会变大，电流表的示数变大；
由U＝IR知可知定值电阻R1两端电压变大，即电压表V1的示数变大，由串联电路电压的规律知滑动变阻器R2两端电压变小，即电压表V2的示数变小，故ABC错误；
D．由于电源电压不变，由串联电压规律可知，电压表V1与V2示数之和不变，故D正确。
故选：D。
【点评】本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，分清电路的连接方式和电表所测的电路元件是关键。
13．（2025 麦积区一模）如图所示的电路，电源电压恒定不变，R1为定值电阻，闭合开关S，将滑片P从b端向a端移动的过程中，忽略灯泡电阻变化，下列说法正确的是（ ）
A．灯泡L变暗，电压表示数变大，电流表示数变小
B．灯泡L变暗，电压表示数变小，电流表示数变小
C．灯泡L变亮，电压表示数变大，电流表示数变大
D．灯泡L变亮，电压表示数变小，电流表示数变大
【分析】由电路图可知，闭合开关S，灯泡L与定值电阻R1、滑动变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流。根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡L、定值电阻R1两端的电压变化，利用串联电路的电压特点结合电源电压恒定不变得出滑动变阻器R2两端的电压变化，利用P＝UI判断灯泡L实际功率的变化，从而得出灯泡亮暗的变化。
【解答】解：由电路图可知，闭合开关S，灯泡L与定值电阻R1、滑动变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流。
将滑片P从b端向a端移动的过程中，变阻器接入电路中的电阻变大，电路的总电阻变大，由I可知，电路中的电流变小，即电流表的示数变小；
由U＝IR可知，灯泡L和定值电阻R1两端的电压均变小；因串联电路中总电压等于各分电压之和，且电源电压恒定不变，所以，滑动变阻器R2两端的电压变大，即电压表的示数变大；
因灯泡的亮暗取决于实际功率的大小，所以，由P＝UI可知，灯泡的实际功率变小，灯泡变暗；
综上所述，A正确。
故选：A。
【点评】本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律、电功率公式的应用，要注意灯泡的亮暗取决于实际功率的大小。
14．（2025 蜀山区二模）在刚刚结束的体育测试中有一项目为坐位体前屈，对身体柔韧性测试，测试者向前推动固定在滑动变阻器滑片上的滑块，滑块被推动的距离越大，测试者身体柔韧性就越好。图甲所示是测试装置的实物图，图乙其工作原理电路，已知电压表、电流表示数分别为U、I，电压表、电流表示数变化量分别为ΔU、ΔI，下列说法正确的是（ ）
A．测试者身体柔韧性越好，整个电路中的总电阻越大
B．测试者身体柔韧性越好，电压表的示数就越大
C．无论测试者身体柔韧性如何，的值不变
D．无论测试者身体柔韧性如何，的值不变
【分析】由电路图可知，滑动变阻器R1与R2串联，电压表测R1两端的电压，电流表测电路的电流；
（1）根据推动的距离判定滑动变阻器接入电路中电阻的变化，根据欧姆定律判定电路中电流的变化；根据串联电路的电压规律分析电压表示数的变化；
（2）根据电源电压不变判断出变阻器两端电压的变化量等于定值电阻R两端电压的变化量，进而判断出的值的变化；
（3）由R可知电压表示数与电流表示数的比值等于R1的阻值，据此可知该比值的变化。
【解答】解：根据电路图可知，闭合开关，两个电阻串联，电流表测电路中的电流，电压表测滑动变阻器两端的电压；
AB、测试者身体柔韧性越好，向前推的距离越大，变阻器接入电路的阻值变小，则整个电路中的总电阻变小，根据串联电路的分压特点知，变阻器两端的电压越小，电压表的示数越小，故AB错误；
C、由于电源电压不变，所以变阻器两端电压的变化量等于定值电阻R两端电压的变化量，所以的值等于R的阻值，所以该比值不变，故C正确；
D、根据I可得R，据此可知电压表示数与电流表示数的比值等于变阻器连入电路的阻值，由于测试者身体柔韧性不同，变阻器连入电路的阻值不变，则的值时变化，故D错误。
故选：C。
【点评】本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，难度不大。
二．多选题（共4小题）
（多选）15．（2025 同安区校级二模）如图所示的实物电路，电源电压保持不变。下列说法正确的是（ ）
A．仅闭合S，向右调节滑动变阻器，电流表示数变小，电压表示数变大
B．闭合S、S1，向右调节滑动变阻器，电流表示数变大，电压表示数变大
C．先闭合S，再闭合S1，电流表示数变大，电压表示数变小，小灯泡变亮
D．将电路中的电压表、电流表位置互换，闭合S、S2，电流表有示数，电压表无示数
【分析】A、仅闭合S，滑动变阻器、灯泡、电阻串联接入电路，电压表测灯泡和电阻两端的电压，电流表未接入电路，向右调节滑动变阻器，滑动变阻器接入电路的电阻变小，根据串联电路电阻规律结合欧姆定律可知通过电路的电流变化，根据U＝IR可知灯泡和电阻两端的电压变化；
B、闭合S、S1，电阻短路，灯泡和滑动变阻器串联接入电路，电流表测通过电路的电流，电压表测灯泡两端的电压，向右调节滑动变阻器，滑动变阻器接入电路的电阻变小，根据串联电路电阻规律结合欧姆定律可知通过电路的电流变化，根据U＝IR可知灯泡两端的电压变化；
C、先闭合S，滑动变阻器、灯泡、电阻串联接入电路，电压表测灯泡和电阻两端的电压，电流表未接入电路，
再闭合S1，电阻短路，灯泡和滑动变阻器串联接入电路，电流表测通过电路的电流，电压表测灯泡两端的电压，
根据串联电路电阻规律可知电路总电阻变小，根据欧姆定律可知电流表示数变化，根据电流的变化可知小灯泡亮度变化，根据串联分压原理可知电压表示数变化；
D、将电路中的电压表、电流表位置互换，闭合S、S2，电路为滑动变阻器的简单电路，电流表测通过电路的电流，电压表断路。
【解答】解：A、仅闭合S，滑动变阻器、灯泡、电阻串联接入电路，电压表测灯泡和电阻两端的电压，电流表未接入电路，向右调节滑动变阻器，滑动变阻器接入电路的电阻变小，根据串联电路电阻规律结合欧姆定律可知通过电路的电流变大，根据U＝IR可知灯泡和电阻两端的电压变大，故A错误；
B、闭合S、S1，电阻短路，灯泡和滑动变阻器串联接入电路，电流表测通过电路的电流，电压表测灯泡两端的电压，向右调节滑动变阻器，滑动变阻器接入电路的电阻变小，根据串联电路电阻规律结合欧姆定律可知通过电路的电流变大，即电流表示数变大，根据U＝IR可知灯泡两端的电压变大，即电压表示数变大，故B正确；
C、先闭合S，滑动变阻器、灯泡、电阻串联接入电路，电压表测灯泡和电阻两端的电压，电流表未接入电路，
再闭合S1，电阻短路，灯泡和滑动变阻器串联接入电路，电流表测通过电路的电流，电压表测灯泡两端的电压，
根据串联电路电阻规律可知电路总电阻变小，根据欧姆定律可知电流表示数变大，通过灯泡的电流变大，小灯泡变亮，根据串联分压原理可知电压表示数变小，故C正确；
D、将电路中的电压表、电流表位置互换，闭合S、S2，电路为滑动变阻器的简单电路，电流表测通过电路的电流，电压表断路，所以电流表有示数，电压表无示数，故D正确。
故选：BCD。
【点评】本题考查串联电路特点和欧姆定律的灵活运用，分清电路连接是解题的关键。
（多选）16．（2025 二七区校级二模）如图是物理爱好者设计的一款血压测试仪的简化电路，R0为可感知血压大小变化的可变电阻，其阻值随测试者血压的增大而增大，现有三个电表连入电路，若要求由电表改造后的检测表的示数也随血压的增大而增大，闭合开关，下列说法正确的是（ ）
A．测试者血压增大时，电流表A示数变大
B．测试者血压增大时，电压表V2示数变小
C．血压变化时，电压表V2与电流表A示数之比变大
D．电压表V1可以改装为检测表
【分析】根据电路图可知，开关闭合后，R0、R串联，电压表V2测量R两端电压，电压表V1测量R0两端电压，电流表测量电路中的电流；
R0阻值随测试者血压的增大而增大，测试者血压变化时，根据R0接入电路中电阻的变化分析总电阻的变化，根据欧姆定律分析电路中电流的变化和R两端电压的变化，根据串联电路的电压规律分析R0两端电压的变化；根据R分析电压表V2与电流表A示数比值的变化。
【解答】解：根据电路图可知，开关闭合后，R0、R串联，电压表V2测量R两端电压，电压表V1测量R0两端电压，电流表测量电路中的电流；
ABD、测试者血压增大时，R0阻值变大，电路中的总电阻变大，根据欧姆定律可知，电路中的电流变小，电流表示数变小；根据U＝IR可知，R两端电压变小，电压表V2示数变大；根据串联电路的电压规律可知，R0两端电压变大，电压表V1示数变大；要求由电表改造后的检测表的示数也随血压的增大而增大，所以电压表V1可以改装为检测表，故A错误、BD正确；
C、根据R可知，电压表V2与电流表A示数比值为R的阻值，保持不变，故C错误。
故选：BD。
【点评】本题考查了电路的动态分析、欧姆定律的应用，难度不大。
（多选）17．（2025 莱阳市一模）某物理实验小组设计了一款电子量角器，如图所示。AB为均匀半圆弧形电阻，O点为其圆心，OP为金属滑片，可绕O点转动，AO间连接的角度显示器是由电压表改装而成，可用来显示角AOP的大小。下列有关说法正确的是（ ）
A．当滑片P沿顺时针方向转动时，通过电路中的电流会变小
B．当滑片P沿逆时针方向转动时，接入电路中的电阻变小
C．当滑片P沿顺时针方向转动时，电压表示数会变大
D．当滑片P沿逆时针方向转动时，接入电路中的电流不变
【分析】由电路图可知，电路为AB均匀半圆弧形电阻的简单电路，电压表测AP弧部分电阻两端的电压；电压表的内阻很大、在电路中相当于断路，据此判断出滑片移动时接入电路中的电阻不变，根据欧姆定律可知电路中的电流变化，根据滑片P的转动可知AP弧部分电阻变化，根据欧姆定律可知电压表示数的变化。
【解答】解：由电路图可知，电路为AB均匀半圆弧形电阻的简单电路，电压表测AP弧部分电阻两端的电压；
因电压表的内阻很大、在电路中相当于断路，所以，滑片P移动时，电路中的总电阻不变；当滑片P沿顺时针方向转动时，电路中的电流大小不会改变；因滑片P沿顺时针方向转动时，AP弧部分电阻变大，由U＝IR可知，电压表示数会变大；同理可知，当滑片P沿逆时针方向转动时，接入电路中的电阻不变，电路中的电流大小不会改变；
综上所述，CD正确。
故选：CD。
【点评】本题考查了电压表内阻特点和欧姆定律的应用，要注意金属滑片移动时接入电路中的电阻不变。
（多选）18．（2025 莱西市一模）如图所示的电路中，电源电压保持不变。闭合开关，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）
A．电流表A示数变大，电压表V1示数变小
B．电流表A示数变小，电压表V2示数不变
C．电压表V1示数与电流表A示数的比值不变
D．电压表V1示数与电流表A示数的比值变小
【分析】由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测电源的电压，电流表测电路中的电流；
根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，根据电源电压分析电压表V2示数的变化；根据电压表V1的示数与电流表A的示数的比值等于R1的阻值分析解答。
【解答】解：由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测电源的电压，电流表测电路中的电流；
AB、将滑动变阻器R2的滑片P向右移动的过程中，变阻器接入电路中的电阻变大，电路中的总电阻变大，由I知，电路中的电流变小，即电流表A的示数变小；由U＝IR可知，R1两端的电压变小，即电压表V1的示数变小；由于电源电压不变，所以电压表V2示数不变，故A错误、B正确；
CD、由R知电压表V1示数与电流表A示数的比值等于R1的阻值，所以该比值保持不变，故C正确、D错误；
故选：BC。
【点评】本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，分清电路的连接方式和电表所测的电路元件是关键。
三．填空题（共6小题）
19．（2025春 武侯区校级月考）如图所示为测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片连在金属杠杆的一端，当油面上升时，电压表示数将 变小 ，若将其中某一电表的示数改成油量示数，用 电流 表比较适合。
【分析】由图知，电阻和滑动变阻器R串联，电流表测电路中电流，电压表测量滑动变阻器R两端的电压；
（1）当油面上升时，从杠杆的偏转确定滑动变阻器的变化，再利用欧姆定律进行分析判断电路中电流的变化；由串联电路的分压原理知电压表示数的变化；
（2）若将其中某一电表的示数改成油量示数，根据油面升高时判断电压表和电流表的示数变化即可判断利用哪一种电表比较适合。
【解答】解：由图知，电阻和滑动变阻器R串联，电流表测电路中电流，电压表测量滑动变阻器R两端的电压；
当油面上升时，滑片向下滑动，滑动变阻器连入电路的阻值变小，电路中总电阻变小，电源电压一定，由欧姆定律可知电路中电流变大，即电流表示数变大；
由串联电路的分压原理知，滑动变阻器R分得电压减小，即电压表示数变小；
由于油面升高时电流表示数变大，所以若将其中某一电表的示数改成油量示数，用电流表比较适合。
故答案为：变小；电流。
【点评】本题主要考查串联电路特点和欧姆定律的应用，要掌握好滑动变阻器的变阻原理：通过改变连入电阻丝的长度，改变阻值的大小，从而改变电路中的电流。
20．（2025春 闵行区校级月考）图（a）为检测物体形变的应变片，是在柔性塑料中置入一根细金属丝，将应变片与被检测物体粘贴固定，当被检测物体被水平拉伸时，应变片里的金属丝会被拉长变细，导致电阻的阻值变大。将应变片接入图（b）所示的电路，电源电压不变，当被检测物体被水平压缩时，电路中的电流表的示数将 变大 ，应变片里金属丝的电阻阻值将 变小 ，（上述两空均选填“变大”“不变”或“变小”），金属丝电阻的阻值变化的原因是 当被检测物体被压缩时，应变片里的金属丝会变粗 。
【分析】根据图b可知，电路为串联电路，电压表测量应变片两端的电压，电流表测量电路中的电流；
当被检测物体被压缩时，应变片里的金属丝会变粗，导致电阻的阻值变小；
根据应变片电阻的变化分析总电阻的变化，根据欧姆定律分析电路中电流的变化，根据串联电路的分压规律分析电压表示数的变化。
【解答】解：根据图b可知，电路为串联电路，电压表测量应变片两端的电压，电流表测量电路中的电流；
闭合开关S，当被检测物体被压缩时，应变片里的金属丝会变粗，导致电阻的阻值变小，电路的总电阻变小，根据欧姆定律可知电路中电流变大，电流表示数变大；
应变片的电阻变小，根据串联电路的分压规律可知，应变片分担的电压变小，电压表示数变小。
故答案为：变大；变小；当被检测物体被压缩时，应变片里的金属丝会变粗。
【点评】本题考查了电路的动态分析、欧姆定律的应用、串联电路分压规律的应用，难度不大。
21．（2025 潼南区二模）如图所示电路，电源电压不变，闭合开关时各元件均正常工作，滑动变阻器的滑片从中点向右移动的过程中，电流表A2示数 不变 （两空均选填“变大”、“变小”或“不变”），电压表V与电流表A1示数的比值 变大 。
【分析】由电路图可知，闭合开关S，小灯泡与滑动变阻器并联，电流表A1测干路中的电流，电流表A2测通过小灯泡的电流，电压表测电源电压；
电压表测电源电压，且电源电压不变，据此可知滑片向右移动时电压表V的示数如何变化；根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，然后根据并联电路的特点和欧姆定律进行解答。
【解答】解：
由电路图可知，闭合开关S，小灯泡与滑动变阻器并联，电流表A1测干路中的电流，电流表A2测通过小灯泡的电流，电压表测电源电压；
因为电压表测电源电压，且电源电压不变，所以滑片向右移动时电压表V的示数不变；
当滑片向右移动时，滑动变阻器连入电路的电阻变大，而变阻器两端的电压不变（等于电源电压），由欧姆定律可知通过滑动变阻器的电流变小；
因并联电路中各支路互不影响，所以滑片向右移动时通过小灯泡的电流不变，即电流表A2的示数不变；
因为通过滑动变阻器的电流变小、通过小灯泡的电流不变，所以根据并联电路的电流特点可知干路电流变小，即电流表A1的示数变小；
由电压表V的示数不变、电流表A1的示数变小可知，电压表V与电流表A1示数的比值变大。
故答案为：不变；变大。
【点评】本题是一道动态电路的分析题，分析清楚电路结构、熟练应用并联电路的特点和欧姆定律即可正确解题。
22．（2025 常州一模）物理兴趣小组设计了河水流速监测装置原理图，如图所示。机翼状的探头始终浸没在水中，其上下表面因流速差异产生压强差，通过连杆带动滑动变阻器滑片P移动。闭合开关S，水流速度变大时，机翼状的探头上方流速大，压强 小 （大/小），电压表示数 变小 （变大/变小/不变），电流表示数 变大 （变大/变小/不变），由此可知小组同学将 电流 （电压/电流）表改装为流速表更能直观反映流速变化。
【分析】由电路图知两电阻串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；
流体的压强跟流速有关，流速越大的位置（上表面流速大），压强越小，当水流速度增大时，下表面压强大于上表面压强，R2滑片上移，变阻器连入电路的阻值减小，由I判断电路中电流的变化；根据U＝IR判断出R1两端电压的变化，由串联电路电压的规律判断出电压表示数的变化。
【解答】解：
根据电路图可知，两电阻串联，电压表测变阻器的电压，电流表测电路的电流；
流体的压强跟流速有关，流速越大的位置（上表面流速大），压强越小，当水流速度增大时，上表面压强小于下表面压强，R2滑片上移，变阻器连入电路的阻值变小，由电阻串联的规律知，电路的总电阻变小，由欧姆定律I知电路中的电流变大，电流表示数变大；根据U＝IR，R1的电压变大，由串联电路电压的规律，可知电压表示数变小；
水流速度变大时，电流表示数变大，电压表示数变小，所以小组同学将电流表改装为流速表更能直观反映流速变化。
故答案为：小；变小；变大；电流。
【点评】本题考查压强与流速的关系及串联电路的规律和欧姆定律的运用，难度不大。
23．（2025 湖南模拟）如图所示电路，电源电压保持不变，R为定值电阻，R1为热敏电阻，其阻值随温度的降低而增大。闭合开关S，电压表V2的测量对象是 R ；当热敏电阻R1的温度降低时，电压表V1的示数的变化情况是 变大 。
【分析】根据电路图可知，闭合开关，两个电阻串联接入电路中，电流表测量电路中的电流，电压表V1测量的是R1两端的电压，电压表V2测量的是R两端的电压；当热敏电阻R1的温度降低时，根据热敏电阻阻值的变化分析电路中总电阻的变化，根据串联电路的分压规律分析电压表V1示数的变化。
【解答】解：根据电路图可知，闭合开关，两个电阻串联接入电路中，电流表测量电路中的电流，电压表V1测量的是R1两端的电压，电压表V2测量的是R两端的电压；
当热敏电阻R1的温度降低时，R1的阻值增大，根据串联电路的分压规律可知，R1分担的电压变大，所以电压表V1的示数变大。
故答案为：R；变大。
【点评】本题考查了电路的动态分析，属于基础题。
24．（2025 玄武区一模）如图所示的电路中，电源电压不变。只闭合开关S1，滑片P移动到最左端，电路安全，电流表示数为I1；再闭合开关S2，电流表示数为I2，且I1＜I2。则甲是 电压 表，乙是 电流 表。只闭合开关S1，滑片P向右移动时，电表甲的示数 变小 。
【分析】（1）根据电流表、电压表的特点和电流表示数的变化判定甲、乙电表的种类；
（2）判定电路的连接方式，根据滑片移动的方向判定其接入电路电阻的变化，根据欧姆定律判定电路中电流的变化，根据U＝IR判定电压表示数的变化。
【解答】解：只闭合S1，滑片P移动到左端，电流表示数为I1；若甲为电流表，则此时电源会被短路，故甲为电压表；由于电压表接入电路中时相当于是断路，若乙为电压表，闭合开关S2，整个电路的总电阻不变，根据欧姆定律可知电流表示数不变，不符合题意，所以乙是电流表；
只闭合S1，该电路为串联电路，电压表甲测量的是R1、R2两端的电压，滑片P向右移动时，滑动变阻器接入电路的电阻变大，总电阻变大，根据欧姆定律可知，电路中的电流变小，根据欧姆定律的变形式U＝IR可知，R1、R2两端的电压变小，即电表甲的示数变小。
故答案为：电压；电流；变小。
【点评】本题考查电流表、电压表的使用、串联电路特点、欧姆定律公式的灵活运用，题目有一定难度。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网(www.21cnjy.com)
中考核心考点 动态电路分析
一．选择题（共14小题）
1．（2025春 金川区校级月考）如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中（ ）
A．电流表A示数不变，灯泡L亮度变亮
B．电压表V1示数不变，灯泡L亮度变暗
C．电流表A示数变小，电压表V1示数不变
D．电压表V1示数变小，电压表V2示数变大
2．（2025春 竞秀区校级月考）如图所示是小明自制的一种测定风速的装置，当有风吹过探头时，由于探头上、下表面空气流速不同，上、下表面产生压强差，探头带动杠杆转动，使得滑片P移动，风速表是用电表改装而成，当风速变大时风速表示数也变大。无风时，滑片P在R的最上端，电源电压恒定。此装置正常工作时，下列说法正确的是（ ）
A．风速变大时，电压表示数也变大
B．风速表是用电压表改装成的
C．风速变大时，电压表与电流表示数的比值变小
D．可通过增大R0的方式提高灵敏度
3．（2025 庐江县二模）如图所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向左移动的过程中，电压表V1、电压表V2、电流表A示数变化量的绝对值分别为ΔU1、ΔU2、ΔI。下列说法正确的是（ ）
A．电流表示数变大，电压表V1示数变小
B．Δ U2与ΔI的比值不变
C．电压表V1与电流表示数的比值变大
D．电压表V2与电流表示数的比值变大
4．（2025 苏州一模）将一个定值电阻接入图所示电路的虚线框处，并将一个电压表并联在某段电路两端（未画出），闭合开关，移动滑片P多次记录电流表和电压表的示数；断开开关，只将定值电阻更换为小灯泡，再次获取数据并记录。将记录的数据绘制成如图乙所示的I﹣U图像。下列分析正确的是（ ）
A．电源电压为6V
B．图像b是用接入定值电阻时记录到两表的数据绘制得到的
C．定值电阻和灯泡两端的电压各为3.5V时，灯泡的电阻较大
D．接入小灯泡后，将滑片P向左移动时，电压表的示数变小
5．（2025 射阳县一模）如图所示的电路，当滑动变阻器的滑片向右端移动时，电流表A1、A2和电压表V的变化情况（ ）
A．电流表A1的示数减小，电压表V的示数增大
B．电流表A2的示数减小，电压表V的示数也减小
C．电流表A1、A2的示数都减小，电压表V的示数不变
D．电流表A1、A2示数都增大，电压表V的示数不变
6．（2025 天河区一模）小明自制测定油箱内油面高度的装置如图。R1是滑动变阻器，它的金属滑片连在动杆一端，电路与恒压电源连接，闭合开关，油面升高时（ ）
A．甲图电压表示数变小 B．甲图电流表示数变小
C．乙图电压表示数变大 D．乙图电流表示数变大
7．（2025 泉州模拟）小明为自己家的养牛场设计了一款补水提示器，其工作原理如图所示，水量减少时滑片上移，下列分析正确的是（ ）
A．与电压表相比，选择电流表设计电路更节能
B．如果选择电流表，R0可以在水太多时保护电路
C．如果选择电压表，水量增多时电表示数变小
D．如果选择电流表，水量增多时电表示数变小
8．（2025 泗县模拟）如图所示电路，电源电压保持不变，R1和R2为定值电阻，闭合开关S1，然后再闭合开关S2，则下列判断正确的是（ ）
A．电压表和电流表示数都变大
B．电压表和电流表示数都不变
C．电流表示数不变，电压表示数变大
D．电流表示数变小，电压表示数不变
9．（2025 琼山区模拟）某同学设计了一种烟雾报警器，其原理电路如图所示，R0为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增大，当电流表示数减小至某一值时，装置报警。S闭合后，当有烟雾遮挡射向R的激光时（ ）
A．电压表示数减小
B．电路消耗的总功率增大
C．电压表与电流表的示数之比减小
D．若减小R0的阻值，可使装置在更高浓度烟雾下才报警
10．（2025 长沙二模）如图甲是身高、体重测量仪，当人站在台面上时，能自动显示身高和体重。电路原理如图乙所示，力敏电阻R的阻值随压力增大而减小，滑片P随身高增高而上滑。下列分析正确的是（ ）
A．身高越高电流表A示数越小
B．体重越大电压表示数越小
C．体重越大电流表A1示数越大
D．体重越大电压表V示数与电流表A1示数的比值越大
11．（2025 越秀区一模）如图所示的电路中，电源两端电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端移动时（ ）
A．电压表V1的示数不变
B．电压表V2的示数不变
C．电压表V1与电流表A的示数的比值变大
D．电压表V2与电流表A的示数的比值不变
12．（2025春 岫岩县月考）如图所示，电源电压保持不变。闭合开关S，当滑动变阻器R2的滑片P从a端向b端滑动时，下列说法正确的是（ ）
A．电流表A示数变大，电压表V1示数不变
B．电流表A示数变小，电压表V2示数变大
C．电流表A示数变大，电压表V1示数变小
D．电压表V1与V2示数之和不变
13．（2025 麦积区一模）如图所示的电路，电源电压恒定不变，R1为定值电阻，闭合开关S，将滑片P从b端向a端移动的过程中，忽略灯泡电阻变化，下列说法正确的是（ ）
A．灯泡L变暗，电压表示数变大，电流表示数变小
B．灯泡L变暗，电压表示数变小，电流表示数变小
C．灯泡L变亮，电压表示数变大，电流表示数变大
D．灯泡L变亮，电压表示数变小，电流表示数变大
14．（2025 蜀山区二模）在刚刚结束的体育测试中有一项目为坐位体前屈，对身体柔韧性测试，测试者向前推动固定在滑动变阻器滑片上的滑块，滑块被推动的距离越大，测试者身体柔韧性就越好。图甲所示是测试装置的实物图，图乙其工作原理电路，已知电压表、电流表示数分别为U、I，电压表、电流表示数变化量分别为ΔU、ΔI，下列说法正确的是（ ）
A．测试者身体柔韧性越好，整个电路中的总电阻越大
B．测试者身体柔韧性越好，电压表的示数就越大
C．无论测试者身体柔韧性如何，的值不变
D．无论测试者身体柔韧性如何，的值不变
二．多选题（共4小题）
（多选）15．（2025 同安区校级二模）如图所示的实物电路，电源电压保持不变。下列说法正确的是（ ）
A．仅闭合S，向右调节滑动变阻器，电流表示数变小，电压表示数变大
B．闭合S、S1，向右调节滑动变阻器，电流表示数变大，电压表示数变大
C．先闭合S，再闭合S1，电流表示数变大，电压表示数变小，小灯泡变亮
D．将电路中的电压表、电流表位置互换，闭合S、S2，电流表有示数，电压表无示数
（多选）16．（2025 二七区校级二模）如图是物理爱好者设计的一款血压测试仪的简化电路，R0为可感知血压大小变化的可变电阻，其阻值随测试者血压的增大而增大，现有三个电表连入电路，若要求由电表改造后的检测表的示数也随血压的增大而增大，闭合开关，下列说法正确的是（ ）
A．测试者血压增大时，电流表A示数变大
B．测试者血压增大时，电压表V2示数变小
C．血压变化时，电压表V2与电流表A示数之比变大
D．电压表V1可以改装为检测表
（多选）17．（2025 莱阳市一模）某物理实验小组设计了一款电子量角器，如图所示。AB为均匀半圆弧形电阻，O点为其圆心，OP为金属滑片，可绕O点转动，AO间连接的角度显示器是由电压表改装而成，可用来显示角AOP的大小。下列有关说法正确的是（ ）
A．当滑片P沿顺时针方向转动时，通过电路中的电流会变小
B．当滑片P沿逆时针方向转动时，接入电路中的电阻变小
C．当滑片P沿顺时针方向转动时，电压表示数会变大
D．当滑片P沿逆时针方向转动时，接入电路中的电流不变
（多选）18．（2025 莱西市一模）如图所示的电路中，电源电压保持不变。闭合开关，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）
A．电流表A示数变大，电压表V1示数变小
B．电流表A示数变小，电压表V2示数不变
C．电压表V1示数与电流表A示数的比值不变
D．电压表V1示数与电流表A示数的比值变小
三．填空题（共6小题）
19．（2025春 武侯区校级月考）如图所示为测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片连在金属杠杆的一端，当油面上升时，电压表示数将 ，若将其中某一电表的示数改成油量示数，用 表比较适合。
20．（2025春 闵行区校级月考）图（a）为检测物体形变的应变片，是在柔性塑料中置入一根细金属丝，将应变片与被检测物体粘贴固定，当被检测物体被水平拉伸时，应变片里的金属丝会被拉长变细，导致电阻的阻值变大。将应变片接入图（b）所示的电路，电源电压不变，当被检测物体被水平压缩时，电路中的电流表的示数将 ，应变片里金属丝的电阻阻值将 ，（上述两空均选填“变大”“不变”或“变小”），金属丝电阻的阻值变化的原因是 。
21．（2025 潼南区二模）如图所示电路，电源电压不变，闭合开关时各元件均正常工作，滑动变阻器的滑片从中点向右移动的过程中，电流表A2示数 （两空均选填“变大”、“变小”或“不变”），电压表V与电流表A1示数的比值 。
22．（2025 常州一模）物理兴趣小组设计了河水流速监测装置原理图，如图所示。机翼状的探头始终浸没在水中，其上下表面因流速差异产生压强差，通过连杆带动滑动变阻器滑片P移动。闭合开关S，水流速度变大时，机翼状的探头上方流速大，压强 （大/小），电压表示数 （变大/变小/不变），电流表示数 （变大/变小/不变），由此可知小组同学将 （电压/电流）表改装为流速表更能直观反映流速变化。
23．（2025 湖南模拟）如图所示电路，电源电压保持不变，R为定值电阻，R1为热敏电阻，其阻值随温度的降低而增大。闭合开关S，电压表V2的测量对象是 ；当热敏电阻R1的温度降低时，电压表V1的示数的变化情况是 。
24．（2025 玄武区一模）如图所示的电路中，电源电压不变。只闭合开关S1，滑片P移动到最左端，电路安全，电流表示数为I1；再闭合开关S2，电流表示数为I2，且I1＜I2。则甲是 表，乙是 表。只闭合开关S1，滑片P向右移动时，电表甲的示数 。
中考核心考点 动态电路分析
参考答案与试题解析
一．选择题（共14小题）
1．（2025春 金川区校级月考）如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中（ ）
A．电流表A示数不变，灯泡L亮度变亮
B．电压表V1示数不变，灯泡L亮度变暗
C．电流表A示数变小，电压表V1示数不变
D．电压表V1示数变小，电压表V2示数变大
【分析】由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；根据滑片的移动确定接入电路中电阻的变化，电路总电阻的变化，根据欧姆定律确定电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点确定滑动变阻器两端的电压变化，再根据P＝UI确定灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小确定灯泡亮暗的变化。
【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；
将滑动变阻器R的滑片P向左移动时，接入电路中的电阻变大，电路中的总电阻变大，根据欧姆定律I知，电路中的电流变小，即电流表的示数变小，根据U＝IR，灯泡两端的电压变小，即V1的示数变小，串联电路中总电压等于各分电压之和，且电源电压保持不变，滑动变阻器两端的电压变大，即电压表V2的示数变大。故D正确，ABC错误。
故选：D。
【点评】本题考查了滑动变阻器的变阻原理、欧姆定律、串联电路的电压关系，分析电路图确定两电阻的连接方式和电压表、电流表的测量对象是本题关键。
2．（2025春 竞秀区校级月考）如图所示是小明自制的一种测定风速的装置，当有风吹过探头时，由于探头上、下表面空气流速不同，上、下表面产生压强差，探头带动杠杆转动，使得滑片P移动，风速表是用电表改装而成，当风速变大时风速表示数也变大。无风时，滑片P在R的最上端，电源电压恒定。此装置正常工作时，下列说法正确的是（ ）
A．风速变大时，电压表示数也变大
B．风速表是用电压表改装成的
C．风速变大时，电压表与电流表示数的比值变小
D．可通过增大R0的方式提高灵敏度
【分析】由电路图可知，R与R0串联，电压表测变阻器R两端的电压，电流表测电路中的电流；
（1）风速变大时，滑片P向下移动，变阻器连入电路的电阻变小，总电阻变小，根据欧姆定律可知电路电流的变化，由U＝IR判断出定值电阻两端电压的变化，由串联电路电压的规律判断出滑动变阻器两端电压的变化，根据电表示数的变化判断出风速表的种类；
（2）根据两电表示数的变化判断出电压表与电流表示数比值的变化；
（3）要提高灵敏度，即风速较小时，电流表示数有较大的变化，由I判断出R0电阻的变化。
【解答】解：由电路图可知，R与R0串联，电压表测变阻器R两端的电压，电流表测电路中的电流；
由图知，当有风吹过探头时，由于探头“上凸下平”，相同时间内空气经过上表面的路程比下表面长，空气经过上表面的速度比下表面快，所以上表面的气压小于下表面的气压，探头将受到一个向上的合力，杠杆的左端上升，则变阻器R的滑片（杠杆的右端）将向下移动；
AB、当风速增大时，探头上下表面空气流速差较大，上下表面气压差较大，探头受向上的合力较大，所以滑片向下移动得较多，则滑动变阻器接入电路的电阻变小，串联电路的总电阻变小，根据欧姆定律可知，电路中电流变大，电流表示数变大，定值电阻R0两端电压变大，由串联电路电压的规律知滑动变阻器两端的电压变小，电压表示数变小，所以电流表是风速表，故AB错误；
C、由于电流表示数变大，电压表示数变小，所以电压表与电流表示数的比值变小，故C正确；
D、要提高灵敏度，即风速较小时，电流表示数有较大的变化，由I知可以减小R0的电阻，故D错误。
故选：C。
【点评】解本题的关键是掌握流体压强跟流速的关系，能据此判断电路的变化，再根据欧姆定律判断对电路的影响。
3．（2025 庐江县二模）如图所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向左移动的过程中，电压表V1、电压表V2、电流表A示数变化量的绝对值分别为ΔU1、ΔU2、ΔI。下列说法正确的是（ ）
A．电流表示数变大，电压表V1示数变小
B．Δ U2与ΔI的比值不变
C．电压表V1与电流表示数的比值变大
D．电压表V2与电流表示数的比值变大
【分析】由电路图可知，定值电阻R与滑动变阻器串联，电压表V1测R两端的电压，电压表V2测滑动变阻器两端的电压，电流表A测电路中的电流。分析清楚电路结构，根据向左移动的过程中判断滑动变阻器接入电路的阻值如何变化，应用串联电路特点与欧姆定律分析答题；
【解答】解：由图可知，定值电阻与滑动变阻器串联，电流表测电路电流，电压表V1测定值电阻两端电压，电压表V2测滑动变阻器两端电压；
A、将滑动变阻器的滑片向左移动的过程中，滑动变阻器接入的阻值变小，根据串联电路的电阻关系可知，电路总电阻变小，根据欧姆定律可知，电路的电流变大，电流表示数变大；根据U＝IR知，R1为定值电阻，阻值不变，电流变大，故电压表V1示数变大，故A错误；
B、根据串联电路的特点知，两个电压表的示数之和等于电源电压，保持不变，故电压表V1和电压表V2的示数变化量的绝对值：|ΔU1|＝|ΔU2|；由欧姆定律可知，电压表V1的示数变化量：ΔU1＝I'R﹣IR＝（I'﹣I）R＝ΔIR；所以ΔU1和ΔU2与ΔI的比值都等于R的阻值，故B正确。
C、根据欧姆定律知，电压表V1示数与电流表A示数的比值等于定值电阻的大小，故比值不变，故C错误；
D、根据欧姆定律知，电压表V2示数与电流表A示数的比值等于滑动变阻器的电阻的大小，滑片向左移动的过程中，滑动变阻器接入的阻值变小，故比值变小，故D错误。
故选：B。
【点评】本题考查了串联电路的特点和欧姆定律的应用，正确确定两电压表示数变化量的关系是关键。
4．（2025 苏州一模）将一个定值电阻接入图所示电路的虚线框处，并将一个电压表并联在某段电路两端（未画出），闭合开关，移动滑片P多次记录电流表和电压表的示数；断开开关，只将定值电阻更换为小灯泡，再次获取数据并记录。将记录的数据绘制成如图乙所示的I﹣U图像。下列分析正确的是（ ）
A．电源电压为6V
B．图像b是用接入定值电阻时记录到两表的数据绘制得到的
C．定值电阻和灯泡两端的电压各为3.5V时，灯泡的电阻较大
D．接入小灯泡后，将滑片P向左移动时，电压表的示数变小
【分析】闭合开关，定值电阻（或灯泡）和滑动变阻器串联接入电路，根据U＝IR可知定值电阻（或灯泡）两端的电压随电流的增大而增大，根据串联电路电压规律可知滑动变阻器两端的电压随电流的增大而减小，由乙图可知电压表与滑动变阻器并联接入电路，电压表测滑动变阻器两端的电压，
定值电阻的阻值不变，灯泡的电阻是变化的，所以a是接入定值电阻时记录的数据绘制得到的，b是接入灯泡时记录的数据绘制得到的；
当滑动变阻器两端的电压为0.5V时，通过电路的电流为0.7A，当滑动变阻器两端的电压为3.5V时，通过电路的电流为0.2A，
根据串联电路电压规律结合欧姆定律表示电源电压，代入数据解方程可得定值在的阻值和电源电压；
定值电阻和灯泡两端的电压各为3.5V时，根据串联电路电压规律计算滑动变阻器两端的电压，由乙图可知此时通过定值电阻的电流和通过灯泡的电流，比较电流大小，根据R比较电阻的大小；
接入小灯泡后，将滑片P向右移动时，滑动变阻器接入电路的电阻变小，根据串联分压原理可知电压表的示数变化。
【解答】解：由图甲得，当虚线框处接入的是定值电阻时，定值电阻与变阻器串联，电流表测量电路电流；当虚线框处接入的是灯泡时，灯泡与变阻器串联，电流表测量电路电流。
AB、闭合开关，定值电阻（或灯泡）和滑动变阻器串联接入电路，根据U＝IR可知定值电阻（或灯泡）两端的电压随电流的增大而增大，串联电路总电压等于各部分电压之和，则滑动变阻器两端的电压随电流的增大而减小，由乙图可知电压表与滑动变阻器并联接入电路，电压表测滑动变阻器两端的电压，
定值电阻的阻值不变，灯泡的电阻是变化的，所以a是接入定值电阻时记录的数据绘制得到的，b是接入灯泡时记录的数据绘制得到的，
当滑动变阻器两端的电压为0.5V时，通过电路的电流为0.7A，当滑动变阻器两端的电压为3.5V时，通过电路的电流为0.1A，
串联电路总电压等于各部分电压之和，根据欧姆定律可得电源电压U＝IR定+UV，
代入数据可得0.7A×R定+0.5V＝0.1A×R定+3.5V，
解方程可得R定＝5Ω，
则电源电压U＝IR定+UV＝0.7A×5Ω+0.5V＝4V，故AB错误；
C．定值电阻和灯泡两端的电压各为3.5V时，变阻器的电压均为
U1＝U﹣U2＝4V﹣3.5V＝0.5V，
由图得，经过定值电阻的电流大于灯泡的电流，由欧姆定律得，灯泡的电阻较大，故C正确；
D．接入小灯泡后，将滑片P向左移动时，变阻器接入电路中电阻变大，由串联电路电压特点得，电阻越大，分到的电压越大，则电压表的示数变大，故D错误。
故选：C。
【点评】本题考查串联电压特点和欧姆定律的灵活运用，正确读取图中信息是解题的关键。
5．（2025 射阳县一模）如图所示的电路，当滑动变阻器的滑片向右端移动时，电流表A1、A2和电压表V的变化情况（ ）
A．电流表A1的示数减小，电压表V的示数增大
B．电流表A2的示数减小，电压表V的示数也减小
C．电流表A1、A2的示数都减小，电压表V的示数不变
D．电流表A1、A2示数都增大，电压表V的示数不变
【分析】由电路图可知，滑动变阻器与定值电阻并联，A1测量通过滑动变阻器支路的电流，A2测干路的电流；根据电源电压的变化判断出电压表示数的变化；
当滑动变阻器的滑片P向右移动时，连入电路中的阻值变大，整由欧姆定律判断出通过滑动变阻器电流的变化，根据并联电路的特点判断出通过定值电阻电流的变化以及干路电流的变化。
【解答】解：由电路图可知，两电阻并联，电压表测电源电压，电流表A1测量通过滑动变阻器支路的电流，电流表A2测干路的电流；
当滑动变阻器的滑片向右端移动时，电阻增大，电压表不变，根据知电流表A1示数减小；
由于并联电路各个支路互不影响知通过定值电阻的电流不变，根据并联电路电流特点可知，总电流减小，电流表A2的示数变小，故C正确。
故选：C。
【点评】本题考查了并联电路特点和欧姆定律的应用，难点是会分析滑动变阻器移动时电路电阻的变化。
6．（2025 天河区一模）小明自制测定油箱内油面高度的装置如图。R1是滑动变阻器，它的金属滑片连在动杆一端，电路与恒压电源连接，闭合开关，油面升高时（ ）
A．甲图电压表示数变小 B．甲图电流表示数变小
C．乙图电压表示数变大 D．乙图电流表示数变大
【分析】根据油量变化时浮标的变化可知R1接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化即为电流表示数的变化，根据欧姆定律可知R0两端的电压变化。
【解答】解：AB、由图甲可知，定值电阻R0与滑动变阻器R1串联，电流表测电路中的电流，电压表测量R0两端的电压。
当油面升高时，浮标上升，滑片下移，接入电路中的电阻变小，电路中的总电阻变小，
由I可知，电路中的电流变大，即电流表示数变大，故B错误；
由U＝IR可知，R0两端的电压变大，即电压表示数变大，故A错误；
CD、由图乙可知，定值电阻R0与滑动变阻器R1串联，电流表测电路中的电流，电压表测量滑动变阻器的滑片上部分电阻两端的电压。
由于滑动变阻器的阻值全部连入电路，则电路中总电阻不变，根据I可知，电路中的电流不变，即电流表示数不变，故D错误；
当油面升高时，浮标上升，滑片下移，滑动变阻器的滑片上部分电阻的阻值变大，由U＝IR可知，滑片上部分电阻两端的电压变大，即电压表示数变大，故C正确。
故选：C。
【点评】本题考查了欧姆定律的应用、电表的变化分析等问题，认真审题，充分理解题意、分析清楚电路结构、熟练应用串联电路特点及欧姆定律即可解题。
7．（2025 泉州模拟）小明为自己家的养牛场设计了一款补水提示器，其工作原理如图所示，水量减少时滑片上移，下列分析正确的是（ ）
A．与电压表相比，选择电流表设计电路更节能
B．如果选择电流表，R0可以在水太多时保护电路
C．如果选择电压表，水量增多时电表示数变小
D．如果选择电流表，水量增多时电表示数变小
【分析】（1）如果选择电压表，R的最大阻值与R0串联，电路的总电阻最大，由P＝UI可知，电路的总功率最小，在时间相同时最节能，则可知选择电流表设计电路不节能；
（2）如果选择电流表，在水太多时，变阻器R接入电路中的电阻太小，电路中的电流太大，若电路中没有R0，可能会烧坏电源和电流表，所以R0可以在水太多时保护电路；
（3）如果选择电压表，R与R0串联，电压表测滑片P上方电阻丝两端的电压，由电压表的内阻很大、在电路中相当于断路可知，滑片移动时，变阻器接入电路中的电阻不变，总电阻不变，由I可知，电路中的电流不变，由题意可知当水量增多时，滑片下移，滑片P上方电阻丝的长度变长、其阻值变大，由U＝IR可知，滑片P上方电阻丝两端的电压变大，即电压表的示数变大；
（4）如果选择电流表，滑片P上方电阻丝被短路，变阻器下方的电阻丝与R0串联，电流表测电路中的电流，当水量增多时，滑片下移，变阻器R接入电路中的电阻变小，电路的总电阻变小，由I可知，电路中的电流变大，即电流表的示数变大。
【解答】解：
A．如果选择电压表，R的最大阻值与R0串联，电路的总电阻最大，由P＝UI可知，电路的总功率最小，在时间相同时最节能，则可知选择电流表设计电路不节能，故A错误；
B．如果选择电流表，在水太多时，变阻器R接入电路中的电阻太小，电路中的电流太大，若电路中没有R0，可能会烧坏电源和电流表，所以R0可以在水太多时保护电路，故B正确。
C．如果选择电压表，R与R0串联，电压表测滑片P上方电阻丝两端的电压，由电压表的内阻很大、在电路中相当于断路可知，滑片移动时，变阻器接入电路中的电阻不变，总电阻不变，由I可知，电路中的电流不变，由题意可知当水量增多时，滑片下移，滑片P上方电阻丝的长度变长、其阻值变大，由U＝IR可知，滑片P上方电阻丝两端的电压变大，即电压表的示数变大，故C错误；
D．如果选择电流表，滑片P上方电阻丝被短路，变阻器下方的电阻丝与R0串联，电流表测电路中的电流，当水量增多时，滑片下移，变阻器R接入电路中的电阻变小，电路的总电阻变小，由I可知，电路中的电流变大，即电流表的示数变大，故D错误。
故选：B。
【点评】本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律、电功率公式的应用，根据电压表的内阻特点判断出水量变化时R接入电路中电阻、电压表并联部分的电阻变化是关键。
8．（2025 泗县模拟）如图所示电路，电源电压保持不变，R1和R2为定值电阻，闭合开关S1，然后再闭合开关S2，则下列判断正确的是（ ）
A．电压表和电流表示数都变大
B．电压表和电流表示数都不变
C．电流表示数不变，电压表示数变大
D．电流表示数变小，电压表示数不变
【分析】由电路图知，只闭合开关S1时，两电阻串联，电流表测量电路中的电流，电压表测量电源电压，再闭合开关S2，定值电阻R2和电流表被短路，电压表仍测量电源电压，据此判断出再闭合开关S2后电流表和电压表示数的变化。
【解答】解：由电路图知，只闭合开关S1时，两电阻串联，电流表测量电路中的电流，电压表测量电源电压，再闭合开关S2，定值电阻R2和电流表被短路，电流表的示数为零，所以电流表的示数变小；电压表仍测量电源电压，所以再闭合开关S2后电压表的示数不变，故D正确。
故选：D。
【点评】本题考查了动态电路的分析，掌握电路的连接是解题的关键。
9．（2025 琼山区模拟）某同学设计了一种烟雾报警器，其原理电路如图所示，R0为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增大，当电流表示数减小至某一值时，装置报警。S闭合后，当有烟雾遮挡射向R的激光时（ ）
A．电压表示数减小
B．电路消耗的总功率增大
C．电压表与电流表的示数之比减小
D．若减小R0的阻值，可使装置在更高浓度烟雾下才报警
【分析】由电路图可知，光敏电阻R和定值电阻R0串联，电压表测R两端的电压，电流表测电路中的电流。
根据题意得出当有烟雾遮挡射向R的激光时R的阻值变化，根据欧姆定律可知电路中电流变化和R0两端的电压变化，根据串联电路的电压特点可知电压表示数的变化，根据P＝UI分析总功率的变化；进一步得出电压表与电流表的示数之比变化；
减小R0的阻值时电路中的总电阻减小，根据欧姆定律可知电路中的电流的变化，再根据题意可知该装置报警时与烟雾浓度的关系。
【解答】解：由电路图可知，光敏电阻R和定值电阻R0串联，电压表测R两端的电压，电流表测电路中的电流。
AB、因光敏电阻的阻值随光照强度的减小而增大，所以，当有烟雾遮挡射向R的激光时，光照强度减弱，R的阻值增大，电路中的总电阻增大，由欧姆定律可知电路中的电流减小，由U＝IR可知R0两端电压减小，根据串联电路电压规律可知R两端的电压增大，即电压表示数增大，根据P＝UI可知电路消耗的总功率减小，故AB错误；
C、由欧姆定律可知，电压表与电流表的示数之比等于R的电阻大小，因R的阻值增大，这个比值增大，故C错误；
D、减小R0的阻值时电路中的总电阻减小，由欧姆定律可知电路中的电流增大，则可使装置在更高浓度烟雾下报警，故D正确。
故选：D。
【点评】本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律、电功率公式的应用，从题干中获取有用的信息是关键。
10．（2025 长沙二模）如图甲是身高、体重测量仪，当人站在台面上时，能自动显示身高和体重。电路原理如图乙所示，力敏电阻R的阻值随压力增大而减小，滑片P随身高增高而上滑。下列分析正确的是（ ）
A．身高越高电流表A示数越小
B．体重越大电压表示数越小
C．体重越大电流表A1示数越大
D．体重越大电压表V示数与电流表A1示数的比值越大
【分析】由电路图可知，R与R0并联，电压表测电阻R两端的电压，电流表A测量通过R0得到电流，电流表A1测压敏电阻R支路的电流；
（1）身高越高，滑片上移，变阻器R0连入电路的电阻越小，由判断出通过变阻器电流的变化，即电流表A示数的变化；
（2）当体重越大时，压敏电阻受到的压力越大，由压敏电阻R的阻值随压力增大而减小可知，R的阻值越小，由判断出通过压敏电阻R电流的变化，即电流表A1示数的变化；
电压表测电阻R两端的电压，同时测量电源电压，根据电源电压得变化判断出电压表示数的变化，由判断出电压表V示数与电流表A1示数比值的变化。
【解答】解：A．由电路图可知，R与R0并联，电压表测电阻R两端的电压，同时测量电源电压，电流表A测量通过R0得到电流，电流表A1测压敏电阻R支路的电流；身高越高，滑片上移，变阻器R0连入电路的电阻越小，由可知通过变阻器的电流越大，电流表A示数越大，故A错误；
BC．当体重越大时，压敏电阻受到的压力越大，由压敏电阻R的阻值随压力增大而减小可知R的阻值越小，由可知通过压敏电阻R的电流越大，即电流表A1的示数越大，电压表测电阻R两端的电压，同时测量电源电压，由于电源电压不变，所以电压表示数不变，故B错误，C正确；
D、由可知，电压表V示数与电流表A1示数的比值为力敏电阻R的阻值，随着压敏电阻R的阻值增大R的阻值越小，所以电压表V示数与电流表A1示数的比值越小，故D错误。
故选：C。
【点评】本题考查了电路的动态分析，涉及到并联电路的特点和欧姆定律的应用，是一道中考常见题。
11．（2025 越秀区一模）如图所示的电路中，电源两端电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端移动时（ ）
A．电压表V1的示数不变
B．电压表V2的示数不变
C．电压表V1与电流表A的示数的比值变大
D．电压表V2与电流表A的示数的比值不变
【分析】闭合开关S后，滑动变阻器与电阻R2串联，电流表测量电路中的电流，电压表V1测量滑动变阻器R1两端的电压，电压表V2测量定值电阻R2两端的电压，当滑动变阻器的滑片P从b端向a端移动时，滑动变阻器接入电路的电阻变小，根据欧姆定律可知电路电流和电阻两端电压的变化，然后分析各个选项。
【解答】解：闭合开关S后，滑动变阻器与电阻R2串联，电流表测量电路中的电流，电压表V1测量滑动变阻器R1两端的电压，电压表V2测量定值电阻R2两端的电压；
AB、当滑动变阻器的滑片P从b端向a端移动时，滑动变阻器接入电路的电阻变小，电路的总电阻变小，根据I可知电路中的电流变大，所以电流表示数变大；
根据公式U＝IR可知，电阻R2两端的电压变大，电压表V2的示数变大，故B错误；
根据串联电路的总电压等于各分电压之和可知，滑动变阻器两端的电压变小，电压表V1的示数变小，故A错误；
C、由于电压表V1的示数变小，电流表示数变大，所以电压表V1与电流表A的示数的比值变小，故C错误；
D、电压表V2与电流表A的示数的比值等于R2的电阻，所以电压表V2与电流表A的示数的比值不变，故D正确。
故选：D。
【点评】本题考查了滑动变阻器的变阻原理、欧姆定律、串联电路的电压关系，分析电路图确定两电阻的连接方式和电压表、电流表的测量对象是本题关键。
12．（2025春 岫岩县月考）如图所示，电源电压保持不变。闭合开关S，当滑动变阻器R2的滑片P从a端向b端滑动时，下列说法正确的是（ ）
A．电流表A示数变大，电压表V1示数不变
B．电流表A示数变小，电压表V2示数变大
C．电流表A示数变大，电压表V1示数变小
D．电压表V1与V2示数之和不变
【分析】由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表V1测R1两端的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流。根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，根据U＝IR可知V1示数的变化，再根据串联电路电压的特点判断滑动变阻器两端电压的变化。根据串联电路的特点和电源的电压可知滑片移动时电压表V1与V2示数之和的变化。
【解答】解：由图可知，定值电阻R1和变阻器R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流；
ABC．当滑动变阻器R2的滑片P从a端向b端滑动时，滑动变阻器R2接入的电路中的阻值变小，电路的总电阻变小，根据I电路中的电流会变大，电流表的示数变大；
由U＝IR知可知定值电阻R1两端电压变大，即电压表V1的示数变大，由串联电路电压的规律知滑动变阻器R2两端电压变小，即电压表V2的示数变小，故ABC错误；
D．由于电源电压不变，由串联电压规律可知，电压表V1与V2示数之和不变，故D正确。
故选：D。
【点评】本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，分清电路的连接方式和电表所测的电路元件是关键。
13．（2025 麦积区一模）如图所示的电路，电源电压恒定不变，R1为定值电阻，闭合开关S，将滑片P从b端向a端移动的过程中，忽略灯泡电阻变化，下列说法正确的是（ ）
A．灯泡L变暗，电压表示数变大，电流表示数变小
B．灯泡L变暗，电压表示数变小，电流表示数变小
C．灯泡L变亮，电压表示数变大，电流表示数变大
D．灯泡L变亮，电压表示数变小，电流表示数变大
【分析】由电路图可知，闭合开关S，灯泡L与定值电阻R1、滑动变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流。根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡L、定值电阻R1两端的电压变化，利用串联电路的电压特点结合电源电压恒定不变得出滑动变阻器R2两端的电压变化，利用P＝UI判断灯泡L实际功率的变化，从而得出灯泡亮暗的变化。
【解答】解：由电路图可知，闭合开关S，灯泡L与定值电阻R1、滑动变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流。
将滑片P从b端向a端移动的过程中，变阻器接入电路中的电阻变大，电路的总电阻变大，由I可知，电路中的电流变小，即电流表的示数变小；
由U＝IR可知，灯泡L和定值电阻R1两端的电压均变小；因串联电路中总电压等于各分电压之和，且电源电压恒定不变，所以，滑动变阻器R2两端的电压变大，即电压表的示数变大；
因灯泡的亮暗取决于实际功率的大小，所以，由P＝UI可知，灯泡的实际功率变小，灯泡变暗；
综上所述，A正确。
故选：A。
【点评】本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律、电功率公式的应用，要注意灯泡的亮暗取决于实际功率的大小。
14．（2025 蜀山区二模）在刚刚结束的体育测试中有一项目为坐位体前屈，对身体柔韧性测试，测试者向前推动固定在滑动变阻器滑片上的滑块，滑块被推动的距离越大，测试者身体柔韧性就越好。图甲所示是测试装置的实物图，图乙其工作原理电路，已知电压表、电流表示数分别为U、I，电压表、电流表示数变化量分别为ΔU、ΔI，下列说法正确的是（ ）
A．测试者身体柔韧性越好，整个电路中的总电阻越大
B．测试者身体柔韧性越好，电压表的示数就越大
C．无论测试者身体柔韧性如何，的值不变
D．无论测试者身体柔韧性如何，的值不变
【分析】由电路图可知，滑动变阻器R1与R2串联，电压表测R1两端的电压，电流表测电路的电流；
（1）根据推动的距离判定滑动变阻器接入电路中电阻的变化，根据欧姆定律判定电路中电流的变化；根据串联电路的电压规律分析电压表示数的变化；
（2）根据电源电压不变判断出变阻器两端电压的变化量等于定值电阻R两端电压的变化量，进而判断出的值的变化；
（3）由R可知电压表示数与电流表示数的比值等于R1的阻值，据此可知该比值的变化。
【解答】解：根据电路图可知，闭合开关，两个电阻串联，电流表测电路中的电流，电压表测滑动变阻器两端的电压；
AB、测试者身体柔韧性越好，向前推的距离越大，变阻器接入电路的阻值变小，则整个电路中的总电阻变小，根据串联电路的分压特点知，变阻器两端的电压越小，电压表的示数越小，故AB错误；
C、由于电源电压不变，所以变阻器两端电压的变化量等于定值电阻R两端电压的变化量，所以的值等于R的阻值，所以该比值不变，故C正确；
D、根据I可得R，据此可知电压表示数与电流表示数的比值等于变阻器连入电路的阻值，由于测试者身体柔韧性不同，变阻器连入电路的阻值不变，则的值时变化，故D错误。
故选：C。
【点评】本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，难度不大。
二．多选题（共4小题）
（多选）15．（2025 同安区校级二模）如图所示的实物电路，电源电压保持不变。下列说法正确的是（ ）
A．仅闭合S，向右调节滑动变阻器，电流表示数变小，电压表示数变大
B．闭合S、S1，向右调节滑动变阻器，电流表示数变大，电压表示数变大
C．先闭合S，再闭合S1，电流表示数变大，电压表示数变小，小灯泡变亮
D．将电路中的电压表、电流表位置互换，闭合S、S2，电流表有示数，电压表无示数
【分析】A、仅闭合S，滑动变阻器、灯泡、电阻串联接入电路，电压表测灯泡和电阻两端的电压，电流表未接入电路，向右调节滑动变阻器，滑动变阻器接入电路的电阻变小，根据串联电路电阻规律结合欧姆定律可知通过电路的电流变化，根据U＝IR可知灯泡和电阻两端的电压变化；
B、闭合S、S1，电阻短路，灯泡和滑动变阻器串联接入电路，电流表测通过电路的电流，电压表测灯泡两端的电压，向右调节滑动变阻器，滑动变阻器接入电路的电阻变小，根据串联电路电阻规律结合欧姆定律可知通过电路的电流变化，根据U＝IR可知灯泡两端的电压变化；
C、先闭合S，滑动变阻器、灯泡、电阻串联接入电路，电压表测灯泡和电阻两端的电压，电流表未接入电路，
再闭合S1，电阻短路，灯泡和滑动变阻器串联接入电路，电流表测通过电路的电流，电压表测灯泡两端的电压，
根据串联电路电阻规律可知电路总电阻变小，根据欧姆定律可知电流表示数变化，根据电流的变化可知小灯泡亮度变化，根据串联分压原理可知电压表示数变化；
D、将电路中的电压表、电流表位置互换，闭合S、S2，电路为滑动变阻器的简单电路，电流表测通过电路的电流，电压表断路。
【解答】解：A、仅闭合S，滑动变阻器、灯泡、电阻串联接入电路，电压表测灯泡和电阻两端的电压，电流表未接入电路，向右调节滑动变阻器，滑动变阻器接入电路的电阻变小，根据串联电路电阻规律结合欧姆定律可知通过电路的电流变大，根据U＝IR可知灯泡和电阻两端的电压变大，故A错误；
B、闭合S、S1，电阻短路，灯泡和滑动变阻器串联接入电路，电流表测通过电路的电流，电压表测灯泡两端的电压，向右调节滑动变阻器，滑动变阻器接入电路的电阻变小，根据串联电路电阻规律结合欧姆定律可知通过电路的电流变大，即电流表示数变大，根据U＝IR可知灯泡两端的电压变大，即电压表示数变大，故B正确；
C、先闭合S，滑动变阻器、灯泡、电阻串联接入电路，电压表测灯泡和电阻两端的电压，电流表未接入电路，
再闭合S1，电阻短路，灯泡和滑动变阻器串联接入电路，电流表测通过电路的电流，电压表测灯泡两端的电压，
根据串联电路电阻规律可知电路总电阻变小，根据欧姆定律可知电流表示数变大，通过灯泡的电流变大，小灯泡变亮，根据串联分压原理可知电压表示数变小，故C正确；
D、将电路中的电压表、电流表位置互换，闭合S、S2，电路为滑动变阻器的简单电路，电流表测通过电路的电流，电压表断路，所以电流表有示数，电压表无示数，故D正确。
故选：BCD。
【点评】本题考查串联电路特点和欧姆定律的灵活运用，分清电路连接是解题的关键。
（多选）16．（2025 二七区校级二模）如图是物理爱好者设计的一款血压测试仪的简化电路，R0为可感知血压大小变化的可变电阻，其阻值随测试者血压的增大而增大，现有三个电表连入电路，若要求由电表改造后的检测表的示数也随血压的增大而增大，闭合开关，下列说法正确的是（ ）
A．测试者血压增大时，电流表A示数变大
B．测试者血压增大时，电压表V2示数变小
C．血压变化时，电压表V2与电流表A示数之比变大
D．电压表V1可以改装为检测表
【分析】根据电路图可知，开关闭合后，R0、R串联，电压表V2测量R两端电压，电压表V1测量R0两端电压，电流表测量电路中的电流；
R0阻值随测试者血压的增大而增大，测试者血压变化时，根据R0接入电路中电阻的变化分析总电阻的变化，根据欧姆定律分析电路中电流的变化和R两端电压的变化，根据串联电路的电压规律分析R0两端电压的变化；根据R分析电压表V2与电流表A示数比值的变化。
【解答】解：根据电路图可知，开关闭合后，R0、R串联，电压表V2测量R两端电压，电压表V1测量R0两端电压，电流表测量电路中的电流；
ABD、测试者血压增大时，R0阻值变大，电路中的总电阻变大，根据欧姆定律可知，电路中的电流变小，电流表示数变小；根据U＝IR可知，R两端电压变小，电压表V2示数变大；根据串联电路的电压规律可知，R0两端电压变大，电压表V1示数变大；要求由电表改造后的检测表的示数也随血压的增大而增大，所以电压表V1可以改装为检测表，故A错误、BD正确；
C、根据R可知，电压表V2与电流表A示数比值为R的阻值，保持不变，故C错误。
故选：BD。
【点评】本题考查了电路的动态分析、欧姆定律的应用，难度不大。
（多选）17．（2025 莱阳市一模）某物理实验小组设计了一款电子量角器，如图所示。AB为均匀半圆弧形电阻，O点为其圆心，OP为金属滑片，可绕O点转动，AO间连接的角度显示器是由电压表改装而成，可用来显示角AOP的大小。下列有关说法正确的是（ ）
A．当滑片P沿顺时针方向转动时，通过电路中的电流会变小
B．当滑片P沿逆时针方向转动时，接入电路中的电阻变小
C．当滑片P沿顺时针方向转动时，电压表示数会变大
D．当滑片P沿逆时针方向转动时，接入电路中的电流不变
【分析】由电路图可知，电路为AB均匀半圆弧形电阻的简单电路，电压表测AP弧部分电阻两端的电压；电压表的内阻很大、在电路中相当于断路，据此判断出滑片移动时接入电路中的电阻不变，根据欧姆定律可知电路中的电流变化，根据滑片P的转动可知AP弧部分电阻变化，根据欧姆定律可知电压表示数的变化。
【解答】解：由电路图可知，电路为AB均匀半圆弧形电阻的简单电路，电压表测AP弧部分电阻两端的电压；
因电压表的内阻很大、在电路中相当于断路，所以，滑片P移动时，电路中的总电阻不变；当滑片P沿顺时针方向转动时，电路中的电流大小不会改变；因滑片P沿顺时针方向转动时，AP弧部分电阻变大，由U＝IR可知，电压表示数会变大；同理可知，当滑片P沿逆时针方向转动时，接入电路中的电阻不变，电路中的电流大小不会改变；
综上所述，CD正确。
故选：CD。
【点评】本题考查了电压表内阻特点和欧姆定律的应用，要注意金属滑片移动时接入电路中的电阻不变。
（多选）18．（2025 莱西市一模）如图所示的电路中，电源电压保持不变。闭合开关，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）
A．电流表A示数变大，电压表V1示数变小
B．电流表A示数变小，电压表V2示数不变
C．电压表V1示数与电流表A示数的比值不变
D．电压表V1示数与电流表A示数的比值变小
【分析】由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测电源的电压，电流表测电路中的电流；
根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，根据电源电压分析电压表V2示数的变化；根据电压表V1的示数与电流表A的示数的比值等于R1的阻值分析解答。
【解答】解：由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测电源的电压，电流表测电路中的电流；
AB、将滑动变阻器R2的滑片P向右移动的过程中，变阻器接入电路中的电阻变大，电路中的总电阻变大，由I知，电路中的电流变小，即电流表A的示数变小；由U＝IR可知，R1两端的电压变小，即电压表V1的示数变小；由于电源电压不变，所以电压表V2示数不变，故A错误、B正确；
CD、由R知电压表V1示数与电流表A示数的比值等于R1的阻值，所以该比值保持不变，故C正确、D错误；
故选：BC。
【点评】本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，分清电路的连接方式和电表所测的电路元件是关键。
三．填空题（共6小题）
19．（2025春 武侯区校级月考）如图所示为测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片连在金属杠杆的一端，当油面上升时，电压表示数将 变小 ，若将其中某一电表的示数改成油量示数，用 电流 表比较适合。
【分析】由图知，电阻和滑动变阻器R串联，电流表测电路中电流，电压表测量滑动变阻器R两端的电压；
（1）当油面上升时，从杠杆的偏转确定滑动变阻器的变化，再利用欧姆定律进行分析判断电路中电流的变化；由串联电路的分压原理知电压表示数的变化；
（2）若将其中某一电表的示数改成油量示数，根据油面升高时判断电压表和电流表的示数变化即可判断利用哪一种电表比较适合。
【解答】解：由图知，电阻和滑动变阻器R串联，电流表测电路中电流，电压表测量滑动变阻器R两端的电压；
当油面上升时，滑片向下滑动，滑动变阻器连入电路的阻值变小，电路中总电阻变小，电源电压一定，由欧姆定律可知电路中电流变大，即电流表示数变大；
由串联电路的分压原理知，滑动变阻器R分得电压减小，即电压表示数变小；
由于油面升高时电流表示数变大，所以若将其中某一电表的示数改成油量示数，用电流表比较适合。
故答案为：变小；电流。
【点评】本题主要考查串联电路特点和欧姆定律的应用，要掌握好滑动变阻器的变阻原理：通过改变连入电阻丝的长度，改变阻值的大小，从而改变电路中的电流。
20．（2025春 闵行区校级月考）图（a）为检测物体形变的应变片，是在柔性塑料中置入一根细金属丝，将应变片与被检测物体粘贴固定，当被检测物体被水平拉伸时，应变片里的金属丝会被拉长变细，导致电阻的阻值变大。将应变片接入图（b）所示的电路，电源电压不变，当被检测物体被水平压缩时，电路中的电流表的示数将 变大 ，应变片里金属丝的电阻阻值将 变小 ，（上述两空均选填“变大”“不变”或“变小”），金属丝电阻的阻值变化的原因是 当被检测物体被压缩时，应变片里的金属丝会变粗 。
【分析】根据图b可知，电路为串联电路，电压表测量应变片两端的电压，电流表测量电路中的电流；
当被检测物体被压缩时，应变片里的金属丝会变粗，导致电阻的阻值变小；
根据应变片电阻的变化分析总电阻的变化，根据欧姆定律分析电路中电流的变化，根据串联电路的分压规律分析电压表示数的变化。
【解答】解：根据图b可知，电路为串联电路，电压表测量应变片两端的电压，电流表测量电路中的电流；
闭合开关S，当被检测物体被压缩时，应变片里的金属丝会变粗，导致电阻的阻值变小，电路的总电阻变小，根据欧姆定律可知电路中电流变大，电流表示数变大；
应变片的电阻变小，根据串联电路的分压规律可知，应变片分担的电压变小，电压表示数变小。
故答案为：变大；变小；当被检测物体被压缩时，应变片里的金属丝会变粗。
【点评】本题考查了电路的动态分析、欧姆定律的应用、串联电路分压规律的应用，难度不大。
21．（2025 潼南区二模）如图所示电路，电源电压不变，闭合开关时各元件均正常工作，滑动变阻器的滑片从中点向右移动的过程中，电流表A2示数 不变 （两空均选填“变大”、“变小”或“不变”），电压表V与电流表A1示数的比值 变大 。
【分析】由电路图可知，闭合开关S，小灯泡与滑动变阻器并联，电流表A1测干路中的电流，电流表A2测通过小灯泡的电流，电压表测电源电压；
电压表测电源电压，且电源电压不变，据此可知滑片向右移动时电压表V的示数如何变化；根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，然后根据并联电路的特点和欧姆定律进行解答。
【解答】解：
由电路图可知，闭合开关S，小灯泡与滑动变阻器并联，电流表A1测干路中的电流，电流表A2测通过小灯泡的电流，电压表测电源电压；
因为电压表测电源电压，且电源电压不变，所以滑片向右移动时电压表V的示数不变；
当滑片向右移动时，滑动变阻器连入电路的电阻变大，而变阻器两端的电压不变（等于电源电压），由欧姆定律可知通过滑动变阻器的电流变小；
因并联电路中各支路互不影响，所以滑片向右移动时通过小灯泡的电流不变，即电流表A2的示数不变；
因为通过滑动变阻器的电流变小、通过小灯泡的电流不变，所以根据并联电路的电流特点可知干路电流变小，即电流表A1的示数变小；
由电压表V的示数不变、电流表A1的示数变小可知，电压表V与电流表A1示数的比值变大。
故答案为：不变；变大。
【点评】本题是一道动态电路的分析题，分析清楚电路结构、熟练应用并联电路的特点和欧姆定律即可正确解题。
22．（2025 常州一模）物理兴趣小组设计了河水流速监测装置原理图，如图所示。机翼状的探头始终浸没在水中，其上下表面因流速差异产生压强差，通过连杆带动滑动变阻器滑片P移动。闭合开关S，水流速度变大时，机翼状的探头上方流速大，压强 小 （大/小），电压表示数 变小 （变大/变小/不变），电流表示数 变大 （变大/变小/不变），由此可知小组同学将 电流 （电压/电流）表改装为流速表更能直观反映流速变化。
【分析】由电路图知两电阻串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；
流体的压强跟流速有关，流速越大的位置（上表面流速大），压强越小，当水流速度增大时，下表面压强大于上表面压强，R2滑片上移，变阻器连入电路的阻值减小，由I判断电路中电流的变化；根据U＝IR判断出R1两端电压的变化，由串联电路电压的规律判断出电压表示数的变化。
【解答】解：
根据电路图可知，两电阻串联，电压表测变阻器的电压，电流表测电路的电流；
流体的压强跟流速有关，流速越大的位置（上表面流速大），压强越小，当水流速度增大时，上表面压强小于下表面压强，R2滑片上移，变阻器连入电路的阻值变小，由电阻串联的规律知，电路的总电阻变小，由欧姆定律I知电路中的电流变大，电流表示数变大；根据U＝IR，R1的电压变大，由串联电路电压的规律，可知电压表示数变小；
水流速度变大时，电流表示数变大，电压表示数变小，所以小组同学将电流表改装为流速表更能直观反映流速变化。
故答案为：小；变小；变大；电流。
【点评】本题考查压强与流速的关系及串联电路的规律和欧姆定律的运用，难度不大。
23．（2025 湖南模拟）如图所示电路，电源电压保持不变，R为定值电阻，R1为热敏电阻，其阻值随温度的降低而增大。闭合开关S，电压表V2的测量对象是 R ；当热敏电阻R1的温度降低时，电压表V1的示数的变化情况是 变大 。
【分析】根据电路图可知，闭合开关，两个电阻串联接入电路中，电流表测量电路中的电流，电压表V1测量的是R1两端的电压，电压表V2测量的是R两端的电压；当热敏电阻R1的温度降低时，根据热敏电阻阻值的变化分析电路中总电阻的变化，根据串联电路的分压规律分析电压表V1示数的变化。
【解答】解：根据电路图可知，闭合开关，两个电阻串联接入电路中，电流表测量电路中的电流，电压表V1测量的是R1两端的电压，电压表V2测量的是R两端的电压；
当热敏电阻R1的温度降低时，R1的阻值增大，根据串联电路的分压规律可知，R1分担的电压变大，所以电压表V1的示数变大。
故答案为：R；变大。
【点评】本题考查了电路的动态分析，属于基础题。
24．（2025 玄武区一模）如图所示的电路中，电源电压不变。只闭合开关S1，滑片P移动到最左端，电路安全，电流表示数为I1；再闭合开关S2，电流表示数为I2，且I1＜I2。则甲是 电压 表，乙是 电流 表。只闭合开关S1，滑片P向右移动时，电表甲的示数 变小 。
【分析】（1）根据电流表、电压表的特点和电流表示数的变化判定甲、乙电表的种类；
（2）判定电路的连接方式，根据滑片移动的方向判定其接入电路电阻的变化，根据欧姆定律判定电路中电流的变化，根据U＝IR判定电压表示数的变化。
【解答】解：只闭合S1，滑片P移动到左端，电流表示数为I1；若甲为电流表，则此时电源会被短路，故甲为电压表；由于电压表接入电路中时相当于是断路，若乙为电压表，闭合开关S2，整个电路的总电阻不变，根据欧姆定律可知电流表示数不变，不符合题意，所以乙是电流表；
只闭合S1，该电路为串联电路，电压表甲测量的是R1、R2两端的电压，滑片P向右移动时，滑动变阻器接入电路的电阻变大，总电阻变大，根据欧姆定律可知，电路中的电流变小，根据欧姆定律的变形式U＝IR可知，R1、R2两端的电压变小，即电表甲的示数变小。
故答案为：电压；电流；变小。
【点评】本题考查电流表、电压表的使用、串联电路特点、欧姆定律公式的灵活运用，题目有一定难度。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网(www.21cnjy.com)
同课章节目录
