(共33张PPT)
初中物理人教版（2024）九年级全一册教学课件
第四节
变阻器
第十六章 电压电阻
新课导入与学习目标
01
本课新课讲解
02
本课例题与练习
03
课后小结
04
目录
CONTENT
New Lesson Introduction and Learning Objectives
PART ONE
新课导入与学习目标
新课导入

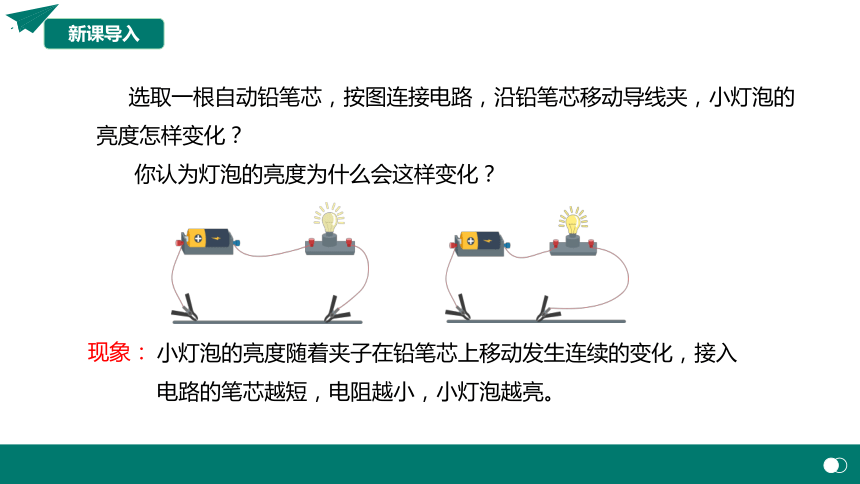

选取一根自动铅笔芯，按图连接电路，沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？
你认为灯泡的亮度为什么会这样变化？
小灯泡的亮度随着夹子在铅笔芯上移动发生连续的变化，接入电路的笔芯越短，电阻越小，小灯泡越亮。
现象：

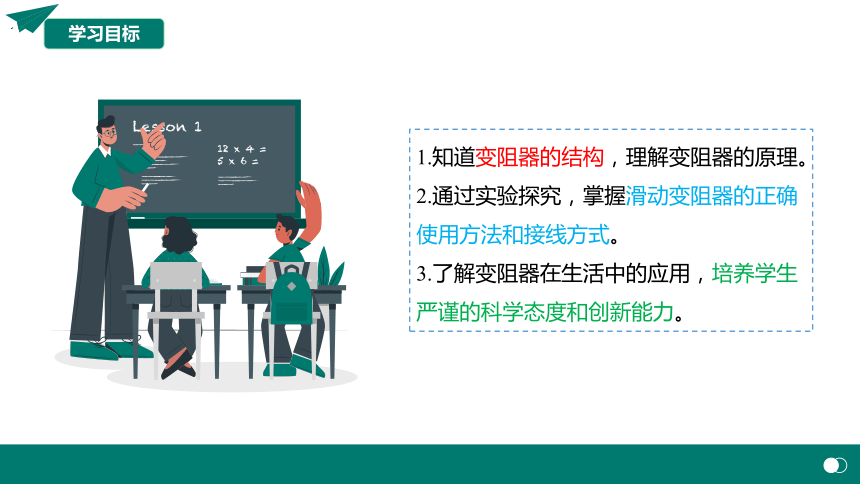

学习目标
1.知道变阻器的结构，理解变阻器的原理。
2.通过实验探究，掌握滑动变阻器的正确使用方法和接线方式。
3.了解变阻器在生活中的应用，培养学生严谨的科学态度和创新能力。
New Lesson Presentation
PART TWO
新课讲解
新课讲解

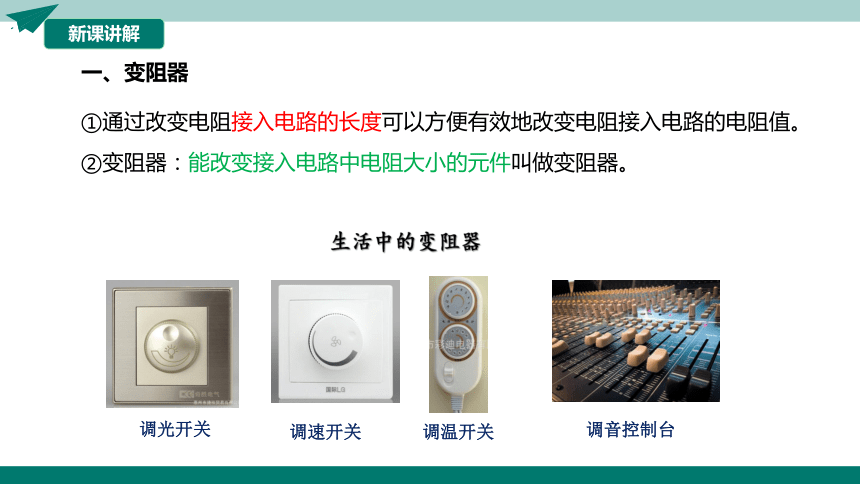

一、变阻器
①通过改变电阻接入电路的长度可以方便有效地改变电阻接入电路的电阻值。
②变阻器：能改变接入电路中电阻大小的元件叫做变阻器。
调速开关
调光开关
调音控制台
调温开关
生活中的变阻器
新课讲解

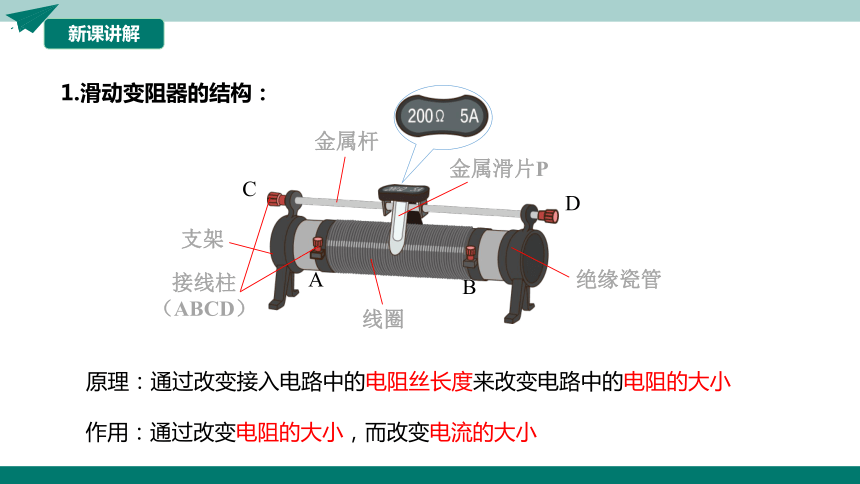

金属滑片P
A
B
C
D
金属杆
线圈
绝缘瓷管
支架
接线柱
（ABCD）
1.滑动变阻器的结构：
原理：通过改变接入电路中的电阻丝长度来改变电路中的电阻的大小
作用：通过改变电阻的大小，而改变电流的大小
新课讲解

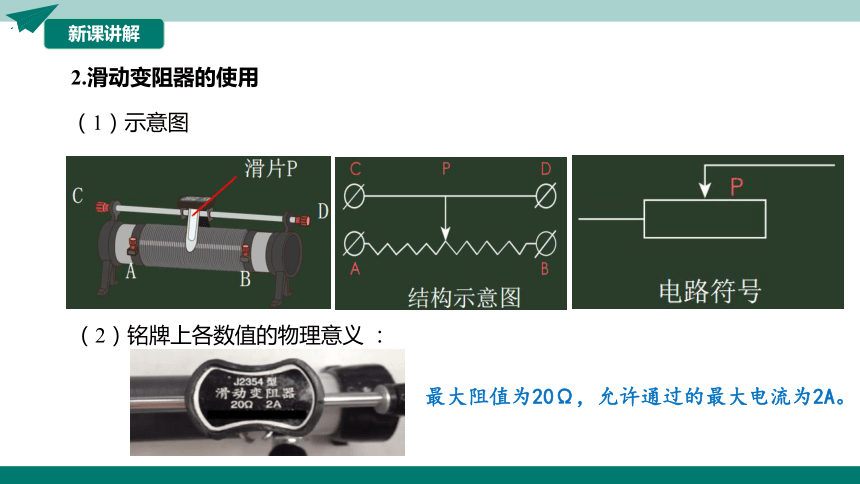

2.滑动变阻器的使用
（1）示意图
最大阻值为20Ω，允许通过的最大电流为2A。
（2）铭牌上各数值的物理意义 ：
新课讲解

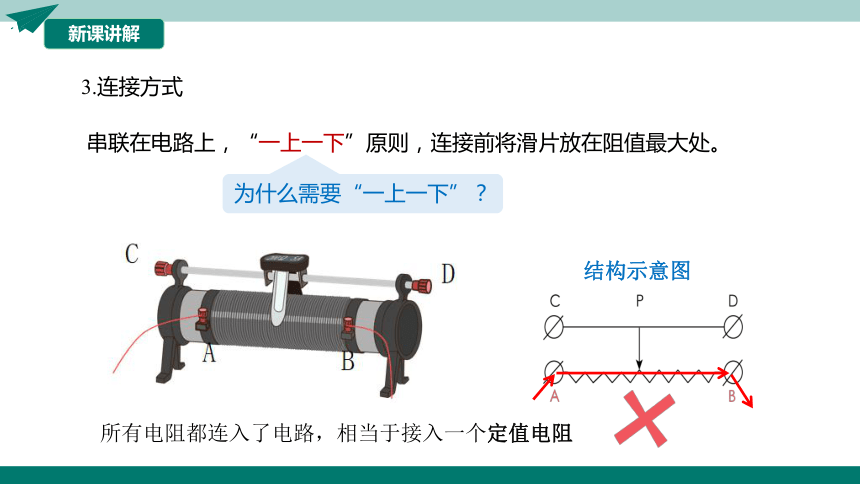

3.连接方式
为什么需要“一上一下”？
所有电阻都连入了电路，相当于接入一个定值电阻
结构示意图
串联在电路上，“一上一下”原则，连接前将滑片放在阻值最大处。
新课讲解

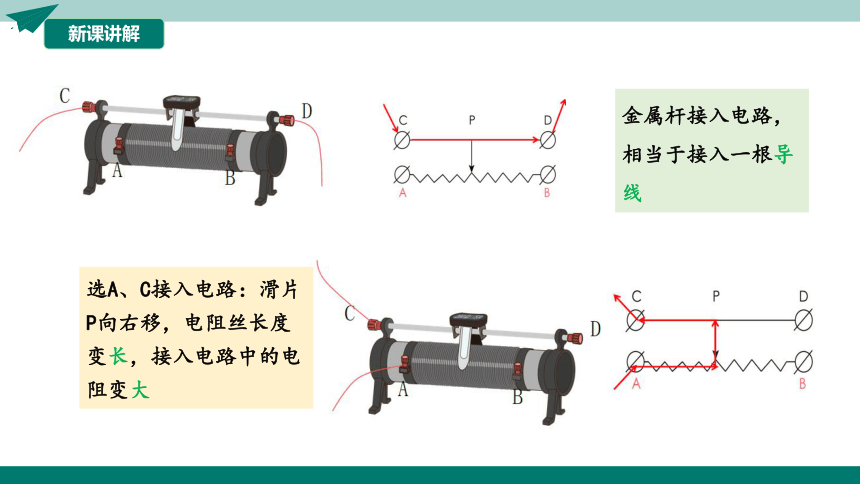

金属杆接入电路，相当于接入一根导线
选A、C接入电路：滑片P向右移，电阻丝长度变长，接入电路中的电阻变大
新课讲解
选A、D接入电路：滑片P向右移，电阻丝长度变长，接入电路中的电阻变大。
选B、C接入电路：滑片P向右移，电阻丝长度变短，接入电路中的电阻变小。
新课讲解
选B、D接入电路：滑片P向右移，电阻丝长度变短，接入电路中的电阻变小。
新课讲解
A
B
C
D
A
B
C
D
A
B
C
D
A
B
C
D
连入电路中的电阻是AP段
P
P
P
P
连入电路中的电阻是AP段
连入电路中的电阻是BP段
连入电路中的电阻是BP段
滑动变阻器有效电阻，
由 接线柱的位置决定，和______无关系
下端
上端
新课讲解
实验1 用滑动变阻器改变灯泡的亮度
闭合开关前，滑动变阻器滑片要移到最大阻值处。
滑动变阻器与被控制的用电器串联。
要连接“一上一下”两个接线柱。
①要使灯泡和变阻器中的电流大小相同，变阻器应该与灯泡串联还是并联？
②要能控制电流的大小，应该使用变阻器上的哪两个接线柱？
③要使灯泡由暗变亮，接通电路前应将滑片放到什么位置上？
新课讲解
实验2 用滑动变阻器控制定值电阻两端的电压
1. 按图连接电路，其中R是定值电阻，R'是滑动变阻器。
A
V
R
R'
S
R'
R
2.闭合开关S，调节滑动变阻器的滑片，使定值电阻两端的电压成倍数地变化，如2V、4V、6V等。
3.换用不同的定值电阻，使电阻成倍数的变化，如5 Ω、10 Ω、15 Ω等。闭合开关S，调节滑动变阻器的滑片，保持每次接入的定值电阻两端的电压不变。
新课讲解
二、变阻器的应用
1.变阻器的应用 ――电位器
新课讲解
电位器：滑动变阻器一般只在实验中应用，有些家用电器音量调节的器件也是一种变阻器，通常称为电位器。
电位器
结构图
新课讲解
(1)机械式电位器：
旋钮调节阻值大小，应用：台灯、熨斗、音响等
电位器
新课讲解
（2）数字电位器：
用数字信号控制阻值的器件（集成电路）。与机械式电位器相比，数字电位器具有可程序控制改变阻值、耐震动、噪声小、寿命长、抗环境污染等优点。
利用数字电位器可调节耳机的音量。
PART THREE
例题与练习
经典例题
例1.如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（ ）
A. B.
C. D.
D
经典例题
例2.在如图所示的四个电路中，合上开关，当滑动变阻器的滑片向右移动时，通过灯泡的电流变小，那么下列叙述中正确的是（ ）
A．只可用甲图电路
B．用甲图或丁图电路都可以
C．只可用乙图电路
D．用乙图或丙图电路都可以
B
经典例题
例3.如图所示的电阻箱的示数为（ ）
A．2018Ω
B．2108Ω
C．8102Ω
D．8120Ω
A
课堂练习
课堂练习
课堂练习
课堂练习
课堂练习
课堂练习
PART FOUR
课堂小结
课堂小结
变阻器
变阻器
应用
元件符号
工作原理：改变连接在电路中的电阻线长度
连接方式：“一上一下”串联在电路中
作用：改变电路中电阻、电流、电压、保护电路
机械式电位器
数字电位器
感谢观看
