17.2 欧姆定律 教学课件(共31张PPT)2025-2026学年初中物理人教版 九年级全一册

(共31张PPT)
初中物理人教版（2024）九年级全一册教学课件
第二节
欧姆定律
第十七章 欧姆定律
新课导入与学习目标
01
本课新课讲解
02
本课例题与练习
03
课后小结
04
目录
CONTENT
New Lesson Introduction and Learning Objectives
PART ONE
新课导入与学习目标
复习导入
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
电流与电压的关系
导体的电阻一定时，通过导体的电流跟导体两端的电压成正比。
导体两端的电压一定时，通过导体的电流跟导体的电阻成反比。
电流与电阻的关系
故事的主人公是谁 他对初中物理有什么贡献 根据实验整理的公式是什么？
学习目标
1.通过实验探究电流跟电压、电阻的关系，经历科学探究的全过程。
2.会观察、收集、分析实验中的数据并尝试采用图像法分析实验数据。
3.能说出电流与电压、电阻间的正比、反比关系。
New Lesson Presentation
PART TWO
新课讲解
新课讲解

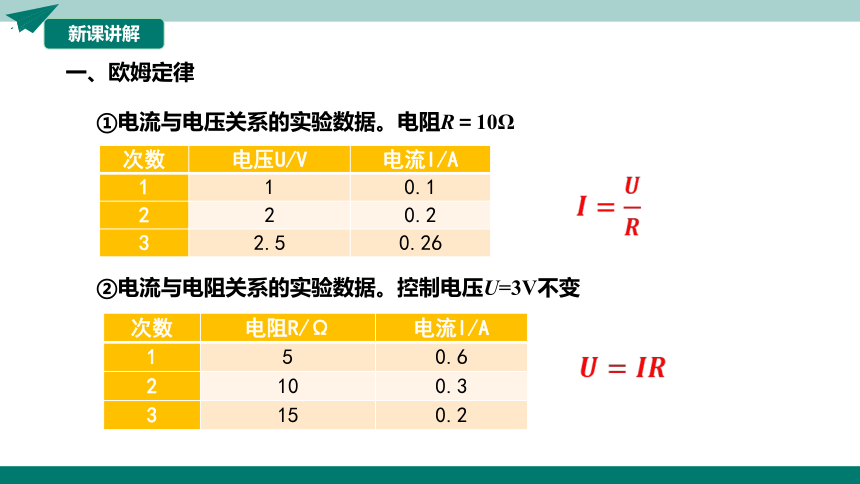

一、欧姆定律
①电流与电压关系的实验数据。电阻R＝10Ω
次数 电压U/V 电流I/A
1 1 0.1
2 2 0.2
3 2.5 0.26
②电流与电阻关系的实验数据。控制电压U=3V不变
次数 电阻R/Ω 电流I/A
1 5 0.6
2 10 0.3
3 15 0.2
新课讲解
I =
U
R
电流
电阻
电压

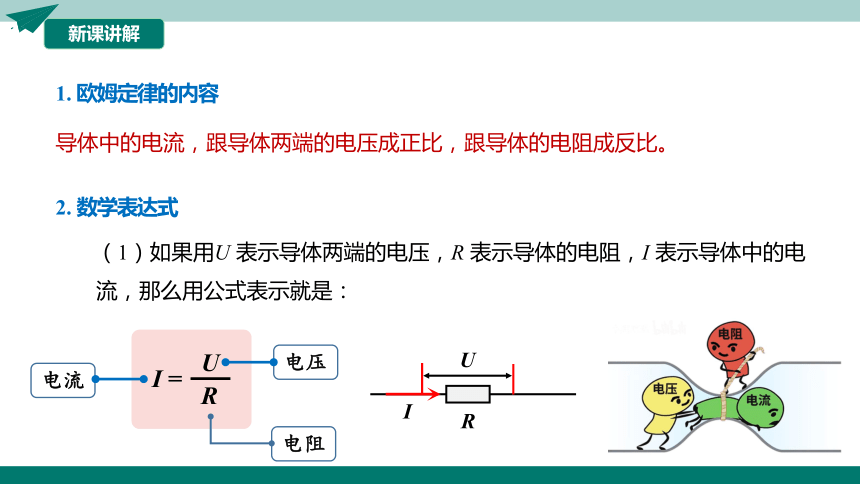

2. 数学表达式
（1）如果用U 表示导体两端的电压，R 表示导体的电阻，I 表示导体中的电流，那么用公式表示就是：
U
I
R
1. 欧姆定律的内容
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
新课讲解

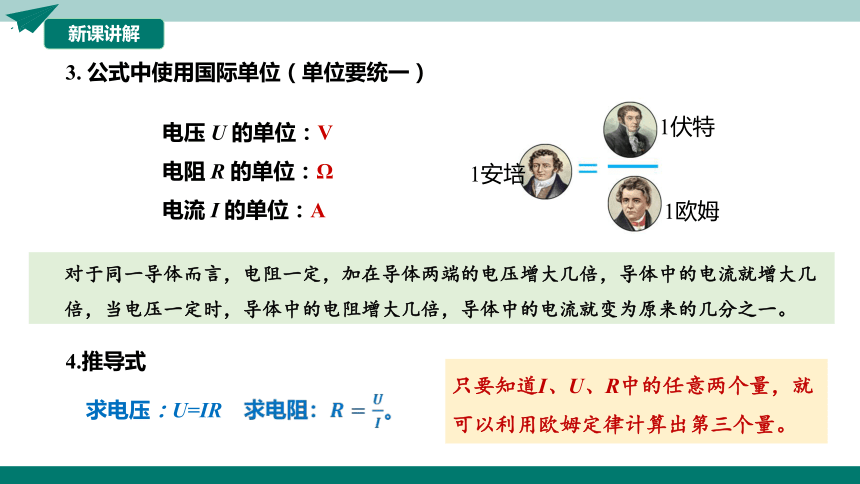

电压 U 的单位：V
电阻 R 的单位：Ω
电流 I 的单位：A
3. 公式中使用国际单位（单位要统一）
1伏特
1安培
1欧姆
4.推导式
求电压：U=IR
求电阻：。
只要知道I、U、R中的任意两个量，就可以利用欧姆定律计算出第三个量。
对于同一导体而言，电阻一定，加在导体两端的电压增大几倍，导体中的电流就增大几倍，当电压一定时，导体中的电阻增大几倍，导体中的电流就变为原来的几分之一。
新课讲解

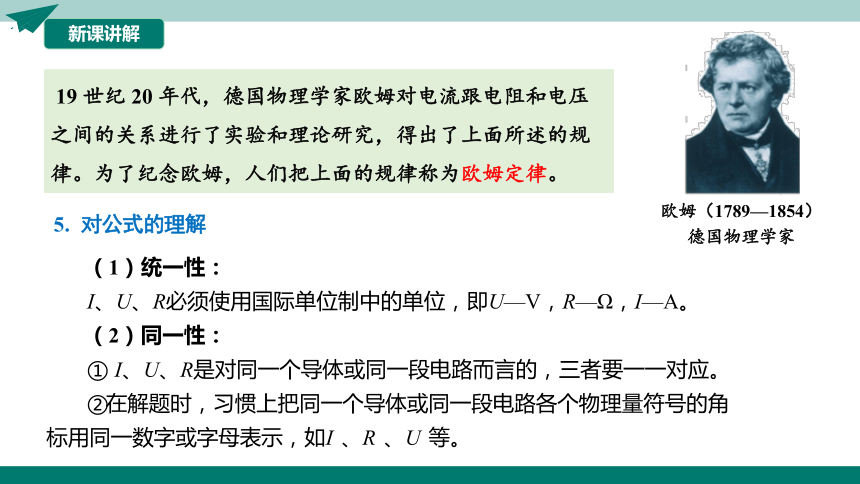

19 世纪 20 年代，德国物理学家欧姆对电流跟电阻和电压之间的关系进行了实验和理论研究，得出了上面所述的规律。为了纪念欧姆，人们把上面的规律称为欧姆定律。
欧姆（1789—1854）
德国物理学家
5. 对公式的理解
（1）统一性：
I、U、R必须使用国际单位制中的单位，即U—V，R—Ω，I—A。
（2）同一性：
① I、U、R是对同一个导体或同一段电路而言的，三者要一一对应。
②在解题时，习惯上把同一个导体或同一段电路各个物理量符号的角
标用同一数字或字母表示，如I 、R 、U 等。
新课讲解
（4）电阻表示导体的电阻在数值上等于加在导体两端的电压与通过导体的电流的比值。电阻是导体本身的一种性质，只与导体的材料、长度、横截面积及温度有关，与加在两端的电压和流过的电流大小无关。
（5）定律中提到的“成正比”和“成反比”的两个关系分别有不同的成立条件。即当导体的电阻一定时，导体中的电流跟它两端的电压成正比；当导体的电压一定时，通过它的电流跟它的电阻成反比。
（3）同时性：欧姆定律反映同一时刻、同一段电路中 I、U、R 之间的关系。
新课讲解
（6）适用范围：
欧姆定律适用于从电源正极到负极之间的整个电路或其中某一部分电路，并且是纯电阻电路，对于非纯电阻电路不成立.
电阻
电烙铁
白炽灯
电热丝
新课讲解
二、欧姆定律的应用
1. 利用欧姆定律分析或计算（知二求一）的依据
欧姆定律
求电流 公式
I =
U
R
求电压 公式
U = IR
求电阻 公式
R =
U
I
对于一段电路来说，只要知道 I、U、R 中的任意两个量就可以利用欧姆定律计算出第三个量
新课讲解
2. 利用欧姆定律进行计算的一般步骤
第一步：可采用“去表法”判断电路的连接方式，将电压表去掉，将电流表看成一段导线，画出等效电路图，然后进行判断。判断出电路的连接方式后，再将电压表和电流表“恢复”到原来的位置，明确各测量哪部分电路两端的电压和电路中的电流。
第二步：认真审题，在电路图（或画出的电路图）上标出已知量、待求量。
第三步：找出各物理量之间的关系；利用欧姆定律和串、并联电路电流、电压的关系列出关系式，列式时要注意公式成立的条件，要有必要的文字说明。物理公式在代入数值或写计算结果时不要忘记单位。
第四步：讨论结果的合理性，得出答案。
新课讲解
3. 运用欧姆定律解题时应注意的问题
注意事项 分析
同一性
同时性
统一性
I、U、R 是对同一导体或同一段电路而言的，三者要一一对应
公式 中的三个量必须是同一时刻的值
I =
U
R
公式中的三个物理量，必须使用国际单位制中的单位，U 的单位是伏特（V），R 的单位是欧姆（Ω），I 的单位是安培（A）
新课讲解
三、欧姆定律在生活中的应用
阅读 “科学世界”，思考、分析，叙述酒精测试仪的工作原理，尝试用欧姆定律解释测试仪的工作过程。
根据世界卫生组织的统计，大约50%~60%的交通事故与酒后驾驶有关。我国刑法规定，从2011年5月1日起，驾驶员醉酒后驾车要负刑事责任。目前，世界大多数国家都采用呼气式酒精测试仪，对驾驶员进行现场检测。
新课讲解
酒精测试仪中装有酒精气体传感器。酒精气体传感器是一种气敏电阻，它的阻值随酒精气体浓度的变化而变化，从而引起电路中电流和电压的变化。驾驶员呼出的酒精气体浓度越大，测试仪中电压表的示数也越大。
1.酒精测试仪原理：
新课讲解
2.车重表原理
图为某同学设计的高速公路收费站计重秤的原理图。该原理图中，R2为滑动变阻器。若车重表是由电流表改装而成，现将它串联在图中位置，则当车越重时，变阻器的滑片向下滑，连入电路的阻值变小，电路中的电流变大，即车重表的示数将变大。
PART THREE
例题与练习
经典例题
（1）读题、审题（注意已知量的内容）；
（2）无电路图则应根据题意画出电路图；
（3）在图上标明已知量的符号、数值和未知量的符号。
例题1 如图所示，闭合开关后，电阻为R的电阻器两端的电压为6V，通过电阻器的电流为0.3A。
（1）计算电阻的阻值。
（2）调节电源电压，当电阻器两端的电压为原来的2倍时，通过电阻的电流为原来的几倍？
解：（1）电阻两端的电压为U=6V，通过的电流I=0.3A，根据欧姆定律可以得出电阻器的电阻R=
（2）根据欧姆定律，当电阻不变，电压变为原来的2倍时，通过电阻器的电流为原来的2倍。
经典例题
例题2 如图所示，两个电阻R1、R2串联接在一个6V的电源上，电阻R1的阻值为10Ω，R2两端的电压为2V，则电路中的电流为多少A？
解答过程：下面是两位同学的解答过程，请分析有没有问题。
解答1：根据欧姆定律可知＝=0.6A
解答2：＝=0.2A
同一性：I、U、R对应同一导体或同一段电路；在解题中把同一导体的各个物理量角标用同一数字表示，如“U1、R1、I1”。
正解：电源电压U=6V，R2两端的电压U2=2V，根据串联电路电压的规律可知R1两端的电压U1=U－U1=6V－2V＝4V
R1和R2串联，则串联电路中电流I=I1=＝=0.4A
课堂练习
课堂练习
课堂练习
课堂练习
课堂练习
课堂练习
课堂练习
PART FOUR
课堂小结
课堂小结
U=IR、 R=
欧姆定律
4. 应用：酒精测试仪、车重仪
1.内容：导体中的电流，跟导体两端的电压成正比，导体的电阻成反比。
2.公式：
3. 单位：电压：V；电阻：Ω；电流：A
感谢观看
