浙江省嘉兴市2023-2024学年高二下学期6月期末考试通用技术试卷（含答案）

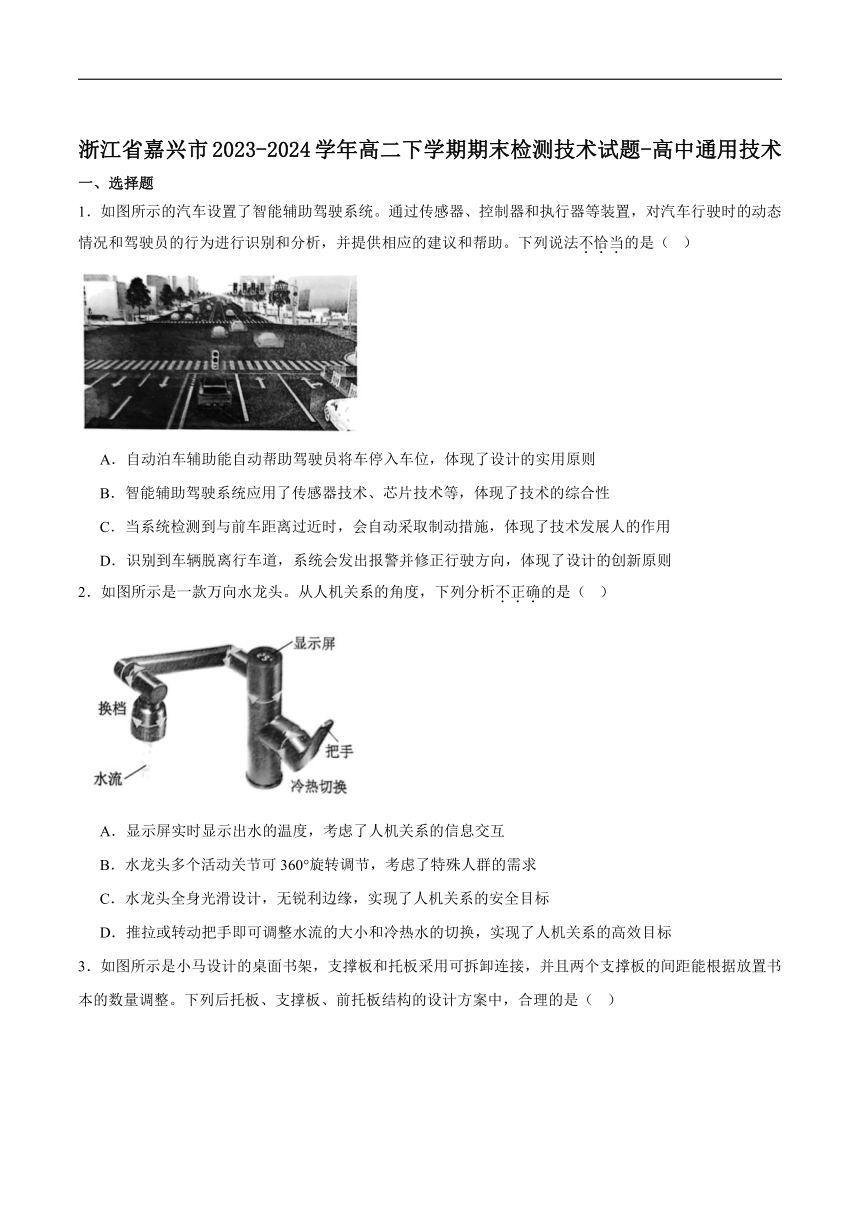

浙江省嘉兴市2023-2024学年高二下学期期末检测技术试题-高中通用技术
一、选择题
1．如图所示的汽车设置了智能辅助驾驶系统。通过传感器、控制器和执行器等装置，对汽车行驶时的动态情况和驾驶员的行为进行识别和分析，并提供相应的建议和帮助。下列说法不恰当的是（ ）
A．自动泊车辅助能自动帮助驾驶员将车停入车位，体现了设计的实用原则
B．智能辅助驾驶系统应用了传感器技术、芯片技术等，体现了技术的综合性
C．当系统检测到与前车距离过近时，会自动采取制动措施，体现了技术发展人的作用
D．识别到车辆脱离行车道，系统会发出报警并修正行驶方向，体现了设计的创新原则
2．如图所示是一款万向水龙头。从人机关系的角度，下列分析不正确的是（ ）
A．显示屏实时显示出水的温度，考虑了人机关系的信息交互
B．水龙头多个活动关节可360°旋转调节，考虑了特殊人群的需求
C．水龙头全身光滑设计，无锐利边缘，实现了人机关系的安全目标
D．推拉或转动把手即可调整水流的大小和冷热水的切换，实现了人机关系的高效目标
3．如图所示是小马设计的桌面书架，支撑板和托板采用可拆卸连接，并且两个支撑板的间距能根据放置书本的数量调整。下列后托板、支撑板、前托板结构的设计方案中，合理的是（ ）
A． B．
C． D．
4．如图所示是小马设计的桌面书架，支撑板和托板采用可拆卸连接，并且两个支撑板的间距能根据放置书本的数量调整。在通用技术实践课上，小马准备用10mm厚的实木板制作支撑板。下列说法正确的是（ ）
A．画线时，需要用到钢直尺、木工铅笔、样冲等工具
B．加工腰形孔时，应先钻一排小孔，再用钢丝锯进行锯割
C．为使腰形孔表面光滑，先用砂纸打磨，再用木工锉修整
D．支撑板和托板连接的松紧，会影响结构的稳固性和支撑板间距调整的灵活性

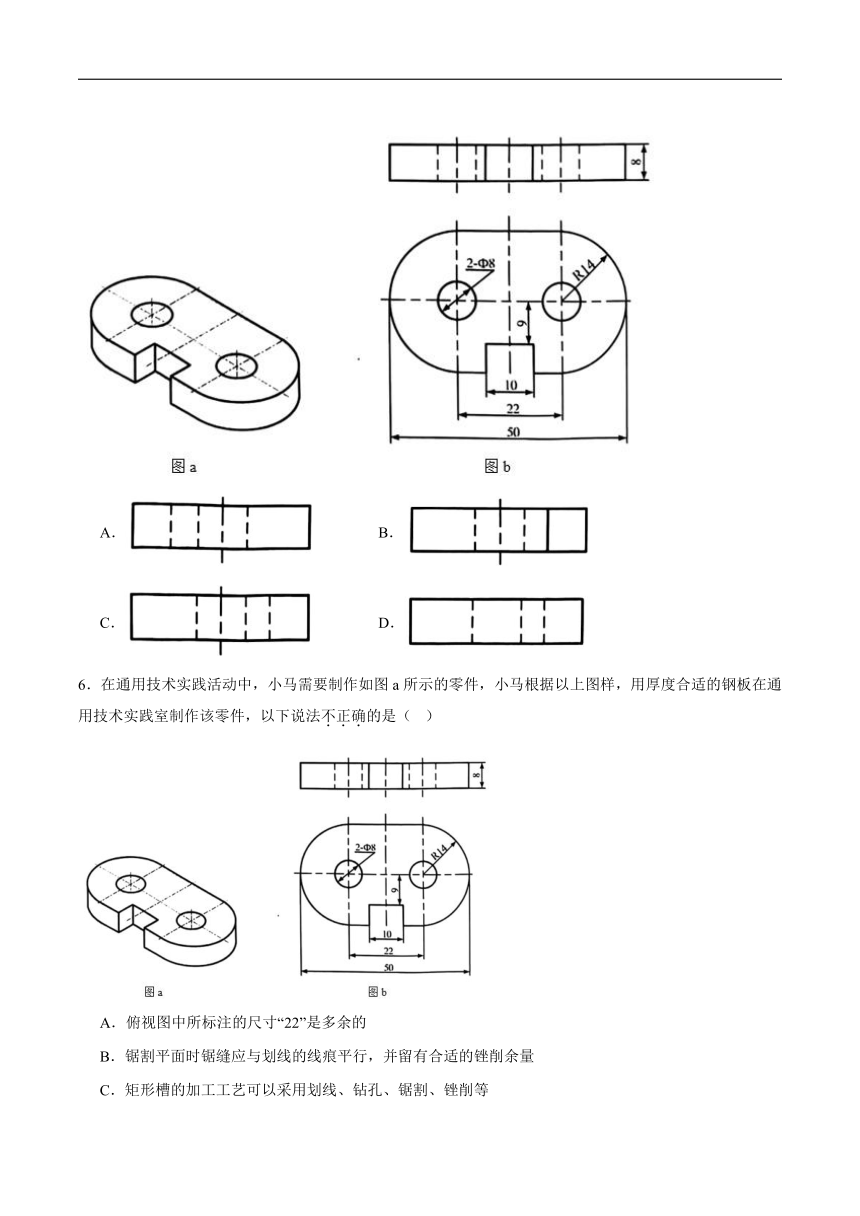

5．在通用技术实践活动中，小马需要制作如图a所示的零件，现绘制了该零件的主视图和俯视图（如图b），与之对应的左视图正确的是（ ）
A． B．
C． D．
6．在通用技术实践活动中，小马需要制作如图a所示的零件，小马根据以上图样，用厚度合适的钢板在通用技术实践室制作该零件，以下说法不正确的是（ ）
A．俯视图中所标注的尺寸“22”是多余的
B．锯割平面时锯缝应与划线的线痕平行，并留有合适的锉削余量
C．矩形槽的加工工艺可以采用划线、钻孔、锯割、锉削等
D．钻孔时应用平口钳夹持零件，并在台钻上用麻花钻加工

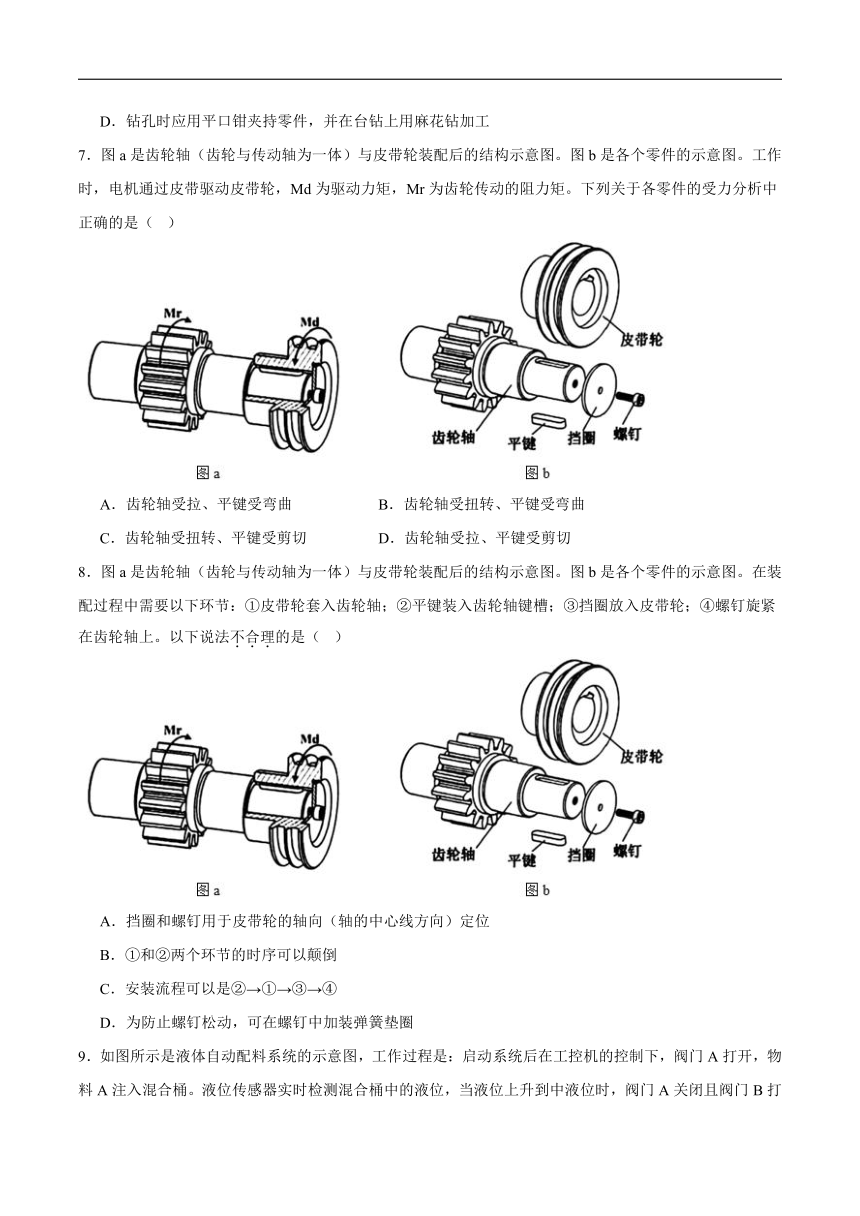

7．图a是齿轮轴（齿轮与传动轴为一体）与皮带轮装配后的结构示意图。图b是各个零件的示意图。工作时，电机通过皮带驱动皮带轮，Md为驱动力矩，Mr为齿轮传动的阻力矩。下列关于各零件的受力分析中正确的是（ ）
A．齿轮轴受拉、平键受弯曲 B．齿轮轴受扭转、平键受弯曲
C．齿轮轴受扭转、平键受剪切 D．齿轮轴受拉、平键受剪切
8．图a是齿轮轴（齿轮与传动轴为一体）与皮带轮装配后的结构示意图。图b是各个零件的示意图。在装配过程中需要以下环节：①皮带轮套入齿轮轴；②平键装入齿轮轴键槽；③挡圈放入皮带轮；④螺钉旋紧在齿轮轴上。以下说法不合理的是（ ）
A．挡圈和螺钉用于皮带轮的轴向（轴的中心线方向）定位
B．①和②两个环节的时序可以颠倒
C．安装流程可以是②→①→③→④
D．为防止螺钉松动，可在螺钉中加装弹簧垫圈
9．如图所示是液体自动配料系统的示意图，工作过程是：启动系统后在工控机的控制下，阀门A打开，物料A注入混合桶。液位传感器实时检测混合桶中的液位，当液位上升到中液位时，阀门A关闭且阀门B打开，物料B注入混合桶；当液位上升到高液位时，阀门B关闭且电机启动带动叶轮搅拌混合液体，达到设定时间后搅拌停止。然后，阀门C打开，排出混合液，当液位下降到低液位时，系统停止运行并返回到初始状态。下列关于自动配料系统的设计分析中，不合理的是（ ）
A．该系统由液位控制和液料搅拌等子系统组成
B．电机的功率应与叶轮的大小匹配
C．液位传感器的精度是优化自动配料系统的约束条件
D．要改变混合液的混合比例，可以调节中液位的高度
10．如图所示是液体自动配料系统的示意图，工作过程是：启动系统后在工控机的控制下，阀门A打开，物料A注入混合桶。液位传感器实时检测混合桶中的液位，当液位上升到中液位时，阀门A关闭且阀门B打开，物料B注入混合桶；当液位上升到高液位时，阀门B关闭且电机启动带动叶轮搅拌混合液体，达到设定时间后搅拌停止。然后，阀门C打开，排出混合液，当液位下降到低液位时，系统停止运行并返回到初始状态。自动配料系统液位控制的过程是：工控机根据液体的混合比设定低液位、中液位和高液位。液位传感器实时检测混合桶中的液位并与设定值比较，当液位到达设定液位时，工控机控制阀门的打开或关闭。下列分析中不正确的是（ ）
A．控制方式是开环控制 B．执行器是阀门
C．被控对象是混合桶 D．输出量是实际液位的高低
二、分析题
11．如图a所示是小马设计的苹果自动分拣装置方案，用于把苹果分拣为大小两种规格。工作过程为：摄像头把获取的苹果大小信息输入控制器，经控制器分析处理后输出控制信号，控制电磁铁的状态。若控制器输出信号为“大苹果”，则电磁铁通电将衔铁吸合，使分拣传送带与大果传送带连接，将大苹果送出；若控制器输出信号为“小苹果”，则电磁铁断电将衔铁释放，分拣传送带在弹簧作用下与小果传送带连接，将小苹果送出。请根据题图及其描述完成以下任务：
图a
（1）小马受单刀双掷开关结构（如图b所示）的启发，构思了分拣传送带位置转换的结构。该构思方法属于（单选） ；
图b
A．仿生法 B．形态分析法 C．联想法 D．设问法
（2）为实现分拣传送带位置的转换，需要选择一款弹簧安装在如图a所示位置。下列弹簧中合适的是（单选） ；
A．拉伸弹簧B．压缩弹簧C．扭转弹簧
（3）图a所示分拣装置由摄像头获取苹果大小的信息，下列也能用于检测苹果大小信息的传感器是（单选） ；
A．压力传感器B．光敏传感器C．湿敏传感器
（4）请补全分拣传送带位置转换控制系统的工作过程方框图。① 、②
三、综合题
12．在学校组织的野炊活动中，小马发现在砧板上切菜比较费力，并且切出的食材厚度不易控制。于是，小马将刀具和砧板改进后并组合（如图所示）。请你在此基础上帮助小马设计一个食材厚度可控的切菜装置。
设计要求如下：
①切出的食材厚度均匀，并能在1-20mm范围内连续可调，操作方便、安全；
②装置可连接在刀具或砧板上，允许在刀具和砧板上进行钻孔、攻丝等加工；
③辅助材料和连接零件自选。
请完成以下任务：
（1）厚度可控装置设计方案确定之后，小马收集的信息中不需要考虑的是（单选） ；
A．材料的性能 B．紧固件的种类 C．刀具的制作工艺
（2）构思符合设计要求的方案，画出其中最优方案的设计草图，必要时配以文字说明；
（3）在设计草图上标注主要尺寸；
（4）制作完成后对装置进行技术试验，其中不合理的是（单选） ；
A．观察厚度可控装置与刀具或砧板的连接是否安全可靠；
B．试切多种常用食材，观察刀具是否锋利；
C．调节装置的切片厚度后对食材进行试切，观察切出的食材厚度是否均匀。
参考答案
1．C
2．B
3．A
4．D
5．C
6．A
7．C
8．B
9．C
10．A
11． C B A 驱动器或电磁铁或驱动器和电磁铁 分拣传送带的位置或衔铁的位置
12．（1）C；
（2）①装置安装后能切割食材但厚度不易控制的；②装置安装后能切割食材并能使厚度在“1mm—20mm”范围内连续可调；③装置与刀具或砧板的连接可靠；④操作方便、安全。
（3）或标注主要在设计草图上合理标出食材厚度在“1mm-20mm”范围内连续可调的尺寸；
（4）B
