电与磁典型考点单选题 押题练
2025年中考物理三轮复习备考

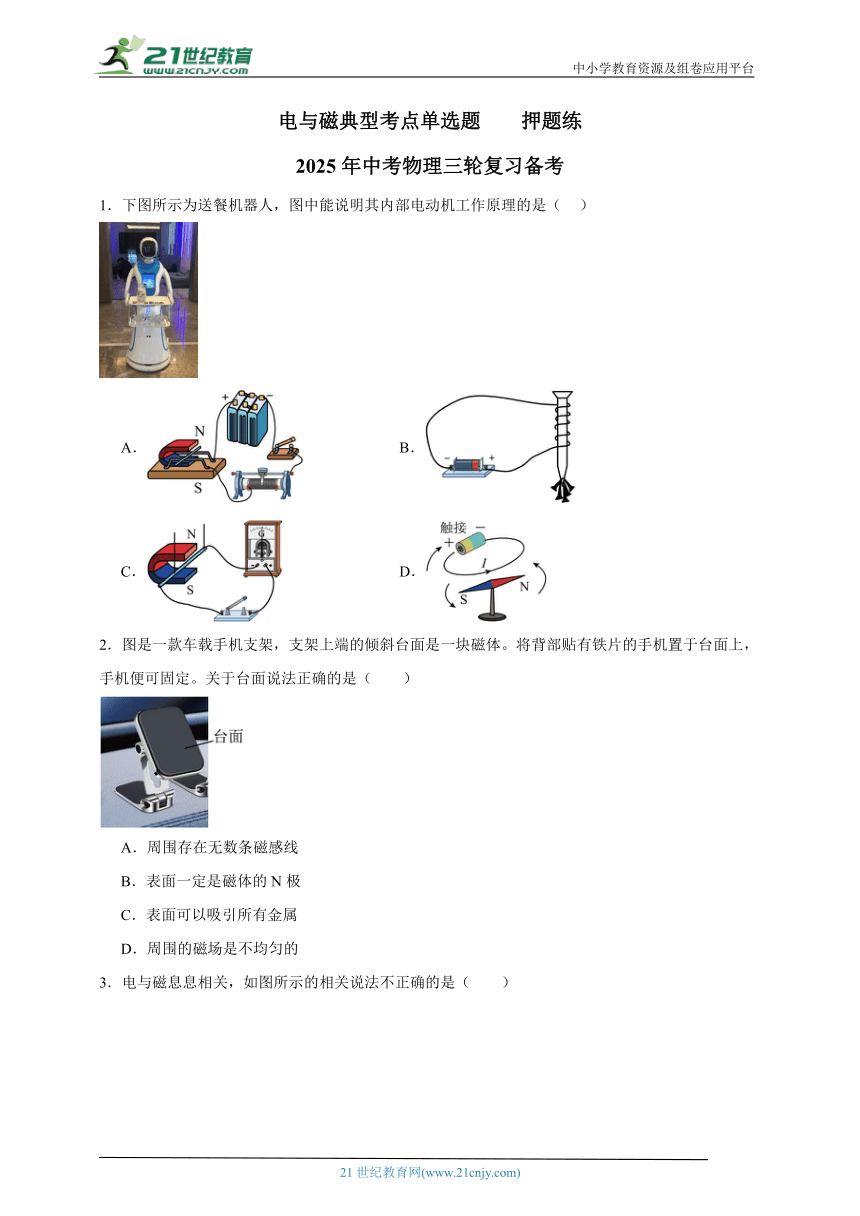

1．下图所示为送餐机器人，图中能说明其内部电动机工作原理的是（ ）
A． B．
C． D．
2．图是一款车载手机支架，支架上端的倾斜台面是一块磁体。将背部贴有铁片的手机置于台面上，手机便可固定。关于台面说法正确的是（　　）
A．周围存在无数条磁感线
B．表面一定是磁体的N极
C．表面可以吸引所有金属
D．周围的磁场是不均匀的

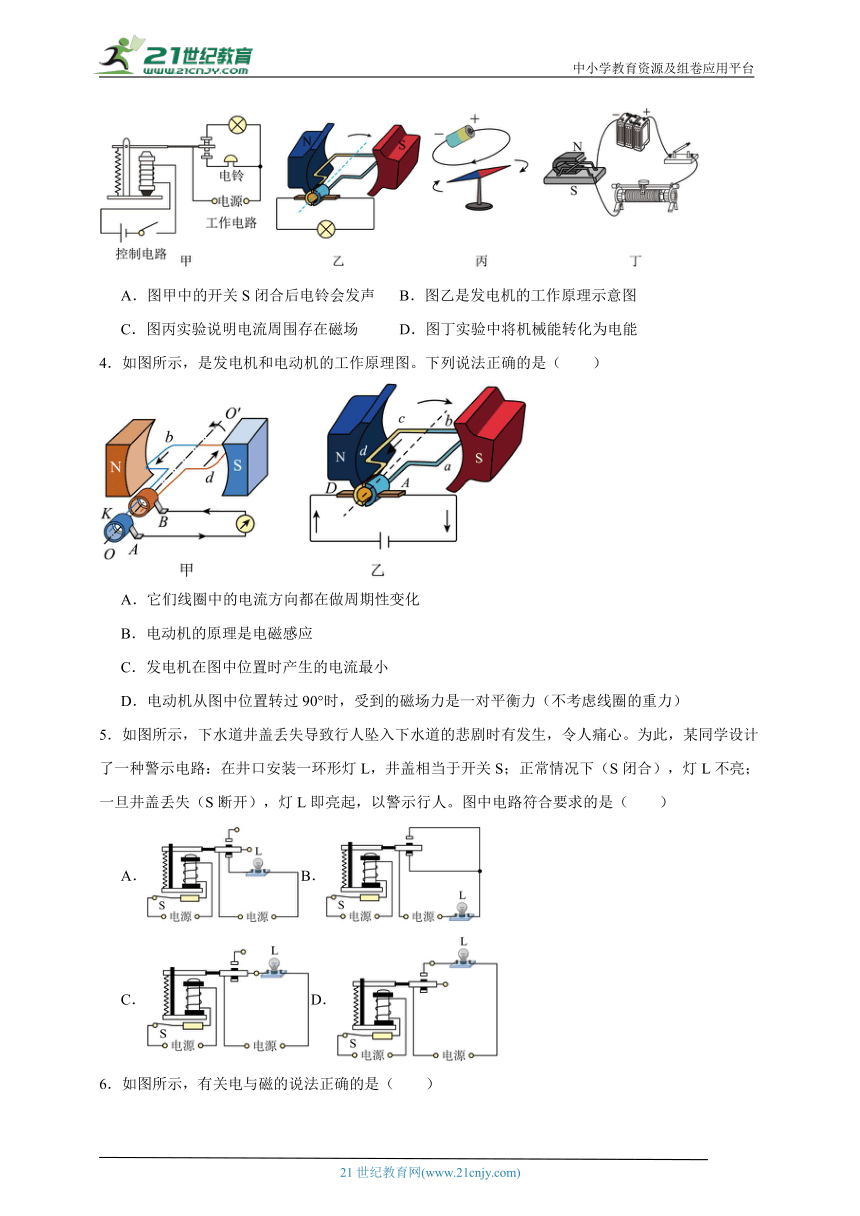

3．电与磁息息相关，如图所示的相关说法不正确的是（　　）
A．图甲中的开关S闭合后电铃会发声 B．图乙是发电机的工作原理示意图
C．图丙实验说明电流周围存在磁场 D．图丁实验中将机械能转化为电能
4．如图所示，是发电机和电动机的工作原理图。下列说法正确的是（　　）
A．它们线圈中的电流方向都在做周期性变化
B．电动机的原理是电磁感应
C．发电机在图中位置时产生的电流最小
D．电动机从图中位置转过90°时，受到的磁场力是一对平衡力（不考虑线圈的重力）
5．如图所示，下水道井盖丢失导致行人坠入下水道的悲剧时有发生，令人痛心。为此，某同学设计了一种警示电路：在井口安装一环形灯L，井盖相当于开关S；正常情况下（S闭合），灯L不亮；一旦井盖丢失（S断开），灯L即亮起，以警示行人。图中电路符合要求的是（　　）
A．B．
C．D．

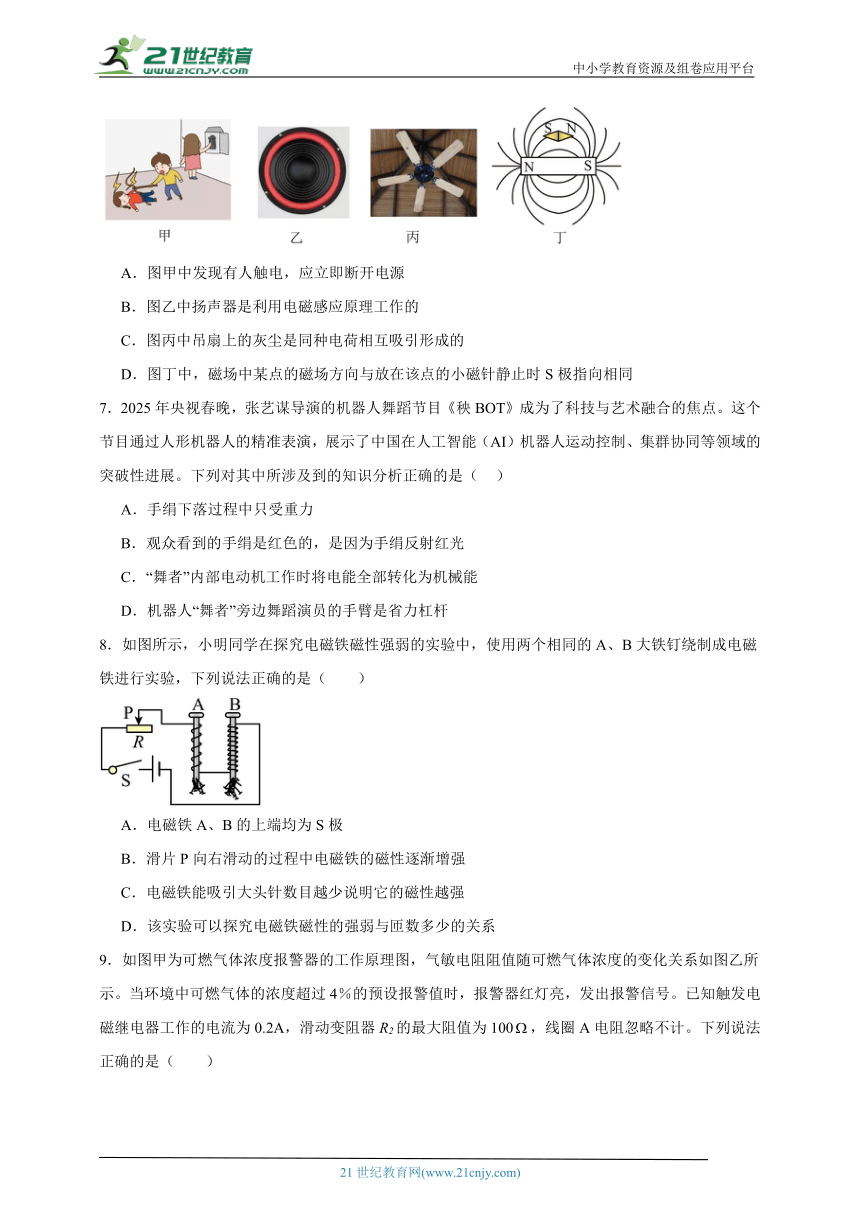

6．如图所示，有关电与磁的说法正确的是（　　）
A．图甲中发现有人触电，应立即断开电源
B．图乙中扬声器是利用电磁感应原理工作的
C．图丙中吊扇上的灰尘是同种电荷相互吸引形成的
D．图丁中，磁场中某点的磁场方向与放在该点的小磁针静止时S极指向相同
7．2025年央视春晚，张艺谋导演的机器人舞蹈节目《秧BOT》成为了科技与艺术融合的焦点。这个节目通过人形机器人的精准表演，展示了中国在人工智能（AI）机器人运动控制、集群协同等领域的突破性进展。下列对其中所涉及到的知识分析正确的是（ ）
A．手绢下落过程中只受重力
B．观众看到的手绢是红色的，是因为手绢反射红光
C．“舞者”内部电动机工作时将电能全部转化为机械能
D．机器人“舞者”旁边舞蹈演员的手臂是省力杠杆
8．如图所示，小明同学在探究电磁铁磁性强弱的实验中，使用两个相同的A、B大铁钉绕制成电磁铁进行实验，下列说法正确的是（　　）
A．电磁铁A、B的上端均为S极
B．滑片P向右滑动的过程中电磁铁的磁性逐渐增强
C．电磁铁能吸引大头针数目越少说明它的磁性越强
D．该实验可以探究电磁铁磁性的强弱与匝数多少的关系

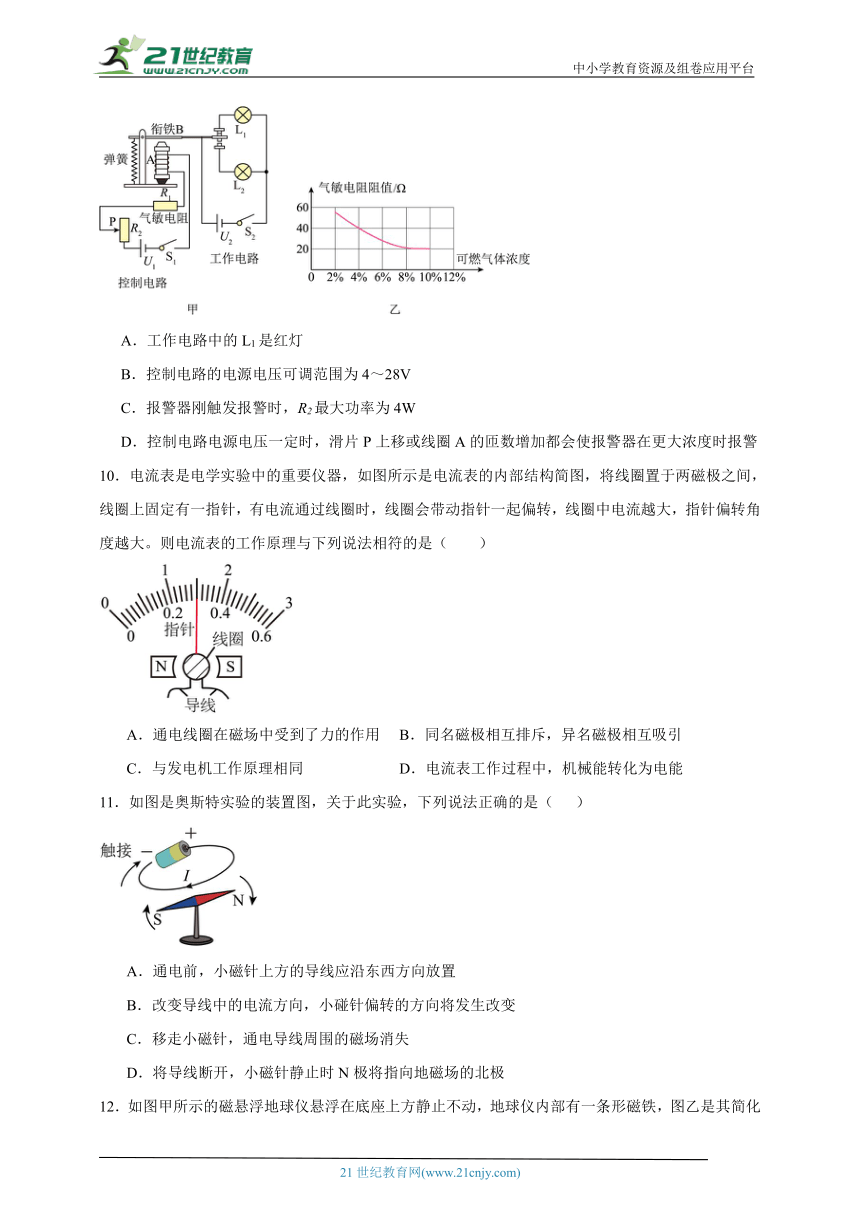

9．如图甲为可燃气体浓度报警器的工作原理图，气敏电阻阻值随可燃气体浓度的变化关系如图乙所示。当环境中可燃气体的浓度超过4％的预设报警值时，报警器红灯亮，发出报警信号。已知触发电磁继电器工作的电流为0.2A，滑动变阻器R2的最大阻值为100，线圈A电阻忽略不计。下列说法正确的是（　　）
A．工作电路中的L1是红灯
B．控制电路的电源电压可调范围为4～28V
C．报警器刚触发报警时，R2最大功率为4W
D．控制电路电源电压一定时，滑片P上移或线圈A的匝数增加都会使报警器在更大浓度时报警
10．电流表是电学实验中的重要仪器，如图所示是电流表的内部结构简图，将线圈置于两磁极之间，线圈上固定有一指针，有电流通过线圈时，线圈会带动指针一起偏转，线圈中电流越大，指针偏转角度越大。则电流表的工作原理与下列说法相符的是（　　）
A．通电线圈在磁场中受到了力的作用 B．同名磁极相互排斥，异名磁极相互吸引
C．与发电机工作原理相同 D．电流表工作过程中，机械能转化为电能
11．如图是奥斯特实验的装置图，关于此实验，下列说法正确的是（ ）
A．通电前，小磁针上方的导线应沿东西方向放置
B．改变导线中的电流方向，小碰针偏转的方向将发生改变
C．移走小磁针，通电导线周围的磁场消失
D．将导线断开，小磁针静止时N极将指向地磁场的北极

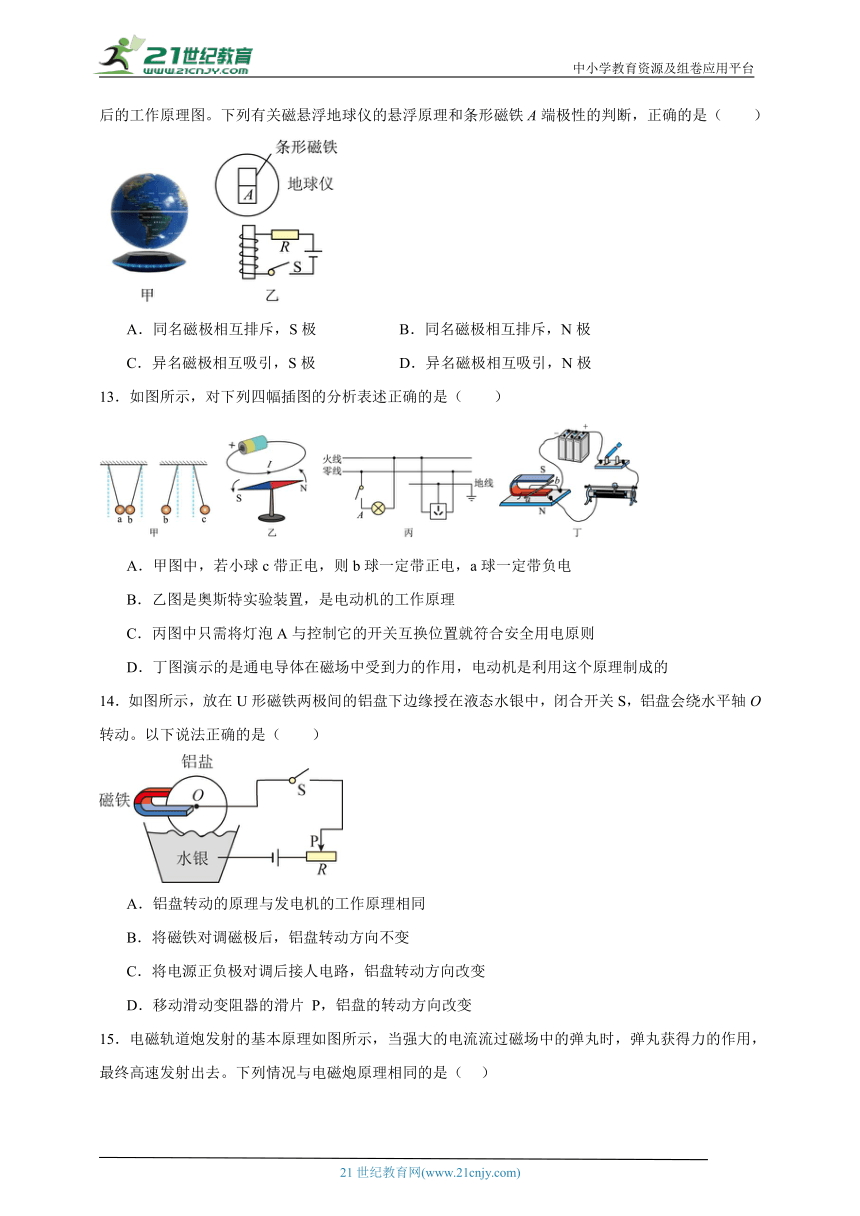

12．如图甲所示的磁悬浮地球仪悬浮在底座上方静止不动，地球仪内部有一条形磁铁，图乙是其简化后的工作原理图。下列有关磁悬浮地球仪的悬浮原理和条形磁铁A端极性的判断，正确的是（　　）
A．同名磁极相互排斥，S极 B．同名磁极相互排斥，N极
C．异名磁极相互吸引，S极 D．异名磁极相互吸引，N极
13．如图所示，对下列四幅插图的分析表述正确的是（　　）
A．甲图中，若小球c带正电，则b球一定带正电，a球一定带负电
B．乙图是奥斯特实验装置，是电动机的工作原理
C．丙图中只需将灯泡A与控制它的开关互换位置就符合安全用电原则
D．丁图演示的是通电导体在磁场中受到力的作用，电动机是利用这个原理制成的
14．如图所示，放在U形磁铁两极间的铝盘下边缘授在液态水银中，闭合开关S，铝盘会绕水平轴O转动。以下说法正确的是（　　）
A．铝盘转动的原理与发电机的工作原理相同
B．将磁铁对调磁极后，铝盘转动方向不变
C．将电源正负极对调后接人电路，铝盘转动方向改变
D．移动滑动变阻器的滑片 P，铝盘的转动方向改变
15．电磁轨道炮发射的基本原理如图所示，当强大的电流流过磁场中的弹丸时，弹丸获得力的作用，最终高速发射出去。下列情况与电磁炮原理相同的是（ ）
A．发电机 B．电动机 C．电热水器 D．电磁铁
参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 A D D A D A B D C A
题号 11 12 13 14 15
答案 B B D C B
1．A
【详解】电动机的工作原理是通电导体在磁场中受力的作用。
A．图中通电导体在磁场中运动，说明通电导体在磁场中受力的作用，故A符合题意；
B．通电螺线管会吸引铁钉，说明通电螺线管具有磁性，说明电生磁，故B不符合题意；
C．开关闭合时，闭合电路中的部分导体切割磁感线，灵敏电流计会发生偏转，是电磁感应现象，故C不符合题意；
D．小磁针在通电导体的周围会偏转，说明通电导体的周围存在磁场，故D不符合题意。
故选A。
2．D
【详解】A．磁感线是为了形象地描述磁场而引入的假想曲线，实际并不存在，所以不能说磁体周围存在无数条磁感线，故A错误；
B．磁体的N极和S极都能吸引铁片，仅根据手机能被吸附，无法确定台面是磁体的N极还是S极，故B错误；
C．磁体具有磁性，能够吸引铁、钴、镍等金属，并非所有金属，故C错误；
D．磁体周围不同位置的磁场强弱不同，靠近磁极处磁场强，远离磁极处磁场弱，所以磁体周围的磁场是不均匀的，故D正确。
故选D。
3．D
【详解】A．图甲是电磁继电器相关电路。当开关S闭合后，控制电路接通，电磁铁有磁性，吸引衔铁，使工作电路接通，电铃会发声，故A正确，不符合题意；
B．图乙中，闭合电路的一部分导体在磁场中做切割磁感线运动，电路中会产生感应电流，这是电磁感应现象，是发电机的工作原理示意图，故B正确，不符合题意；
C．图丙是奥斯特实验，说明电流周围存在磁场，即电流的磁效应，故C正确，不符合题意；
D．图丁是通电导体在磁场中受力运动的实验，是电动机的原理，此过程是将电能转化为机械能，而不是将机械能转化为电能，故D错误，符合题意。
故选D。
4．A
【详解】A．发电机线圈中产生的感应电流的大小和方向都随时间作周期性的变化，这种电流叫交流电；电动机线圈上安装有换向器，它可以改变线圈中的电流方向，使线圈可以持续在磁场中转动；它们线圈中的电流方向都在做周期性变化，故A正确；
B．发电机的原理是电磁感应，电动机的原理是通电导体在磁场中受到力的作用，故B错误；
C．发电机在图中位置时，线圈与磁感线平行，转动时切割磁感线，会产生感应电流且最大，图中线圈转过90°瞬间，线圈平面和磁感线垂直，上下两边与磁场方向平行，线圈没有做切割磁感线运动，线圈中无电流，此时产生的电流最小，故C错误；
D．电动机从图中位置转过90°时，电刷与换向器断开，线圈中无电流，不受磁场力，故D错误。
故选A。
5．D
【详解】A．正常情况下（S闭合），电磁铁具有磁性，把衔铁吸下来，灯L亮；一旦井盖丢失（S断开），电磁铁失去磁性，衔铁弹起，灯L熄灭，故A不符合题意；
B．正常情况下（S闭合），电磁铁具有磁性，把衔铁吸下来，灯L亮；一旦井盖丢失（S断开），电磁铁失去磁性，衔铁弹起，灯L仍然亮，故B不符合题意；
C. 正常情况下（S闭合），电磁铁具有磁性，把衔铁吸下来，灯L亮；一旦井盖丢失（S断开），电磁铁失去磁性，衔铁弹起，灯L熄灭，故C不符合题意；
D．正常情况下（S闭合），电磁铁具有磁性，把衔铁吸下来，灯L熄灭；一旦井盖丢失（S断开），电磁铁失去磁性，衔铁弹起，灯L亮起，以警示行人，故D符合题意。
故选D。
6．A
【详解】A．图甲中发现有人触电，应立即断开电源，使人脱离电路再进行施救，防止救人者发生触电事故，故A正确；
B．图乙中扬声器是利用通电导体在磁场中受力运动的原理工作的，故B错误；
C．图丙中吊扇上的灰尘，是因为吊扇转动时与空气摩擦带上了电荷，带电体具有吸引轻小物体的性质，吸引了灰尘，故C错误；
D．图丁中，磁场中某点的磁场方向与放在该点的小磁针静止时N极指向相同，故D错误。
故选A。
7．B
【详解】A．手绢下落过程中受到重力和空气的阻力，故A错误；
B．不透明物体的颜色由其反射的色光决定，因此观众看到的手绢是红色的，是因为手绢反射红光，故B正确；
C．“舞者”内部电动机工作时主要将电能转化为机械能，部分电能转化为内能，故C错误；
D．机器人“舞者”旁边舞蹈演员的手臂在运动时，臂膀为支点，动力臂小于阻力臂，根据杠杆平衡可知，动力大于阻力，为费力杠杆，故D错误。
故选B。
8．D
【详解】A．根据安培定则，电磁铁A的上端为S极，B的上端为N极，故A错误；
B．滑片P向右滑动的过程中变阻器阻值变大，电路中电流变小，所以电磁铁的磁性逐渐减弱，故B错误；
C．根据转换法，电磁铁能吸引大头针数目越少，说明它的磁性越弱，故C错误；
D．A、B两个电磁铁串联，电流相同，匝数不同，该实验可以探究电磁铁磁性的强弱与匝数多少的关系，故D正确。
故选D。
9．C
【详解】A．由图乙可知，气体的浓度越高，气敏电阻的阻值越小，报警时，气敏电阻阻值减小，控制电路的电流增大，线圈A的磁性增强，吸引衔铁，L2亮，所以L2是红灯，故A错误；
B．由图乙可知，可燃气体的浓度为4％时R1=40Ω，刚触发报警时控制电路的电流为I=0.2A，当滑动变阻器连入电路的阻值为0时，电源电压最小为
当滑动变阻器连入电路的阻值为100Ω时，电源电压最大为
所以控制电路的电源电压可调范围为8～28V，故B错误；
C．触发报警时控制电路的电流为I=0.2A，根据P=I2R可知，触发报警时滑动变阻器的最大功率为
故C正确；
D．控制电路电源电压一定，触发电磁继电器工作时的控制电路总电阻一定，滑片P上移时R2连入电路的阻值变大，则气敏电阻R1的阻值变小，由图乙可知此时可燃气体浓度变大，即报警器在更大浓度时报警；线圈A的匝数增加会使电磁继电器在更小电流时触发工作，由欧姆定律可知此时气敏电阻的阻值变大，由图乙可知此时可燃气体浓度变小，即报警器在更小浓度时报警，故D错误。
故选C。
10．A
【详解】由题意可知，将线圈置于两磁极之间，有电流通过线圈时，线圈会带动指针一起偏转，即通电线圈在磁场中受到了力的作用，将电能转化为机械能，故A符合题意，BCD不符合题意。
故选A。
11．B
【详解】A．做奥斯特实验时，因为小磁针受地磁场的影响，静止时是南北指向，所以小磁针上方的导线应与小磁针平行，即导线应沿南北方向放置。这样方便观察导线通电后小磁针偏转的情况，故A错误；
B．改变导线中的电流方向，即改变通电导体周围的磁场方向，小磁针偏转的方向将发生改变，故B正确；
C．移走小磁针，通电导线周围的磁场依然存在，故C错误；
D．将导线断开，导体周围的磁场也随之消失，小磁针静止时又恢复南北指向，其N极将指向地理的北极，也就是地磁场的南极，故D错误。
故选B。
12．B
【详解】因为球体与底座是相互分离的，所以球体与底座之间是相互排斥的，即该悬浮地球仪是利用的同名磁极相互排斥的原理制成的。由安培定则和图示可知，右手握住螺线管，四指指向电流的方向，大拇指指向螺线管的上端，则螺线管的下端为S极、上端为N极，磁悬浮地球仪利用了同名磁极相互排斥的原理，所以条形磁铁的A端应为N极，故ACD错误，B正确。
故选B。
13．D
【详解】A．甲图中，小球c带正电，同种电荷相互排斥，b球和c球相互排斥，b球一定带正电，异种电荷相互吸引，带电体可以吸引不带电的物体，ab两球相互吸引，a球可能带负电也可能不带电，故A错误；
B．乙图是奥斯特实验装置，说明通电导体周围存在着磁场，而电动机的原理是通电导体在磁场中受力作用，故B错误；
C．丙图中开关没有接在火线端，另外插座没有“左零右火”，因此只将灯泡A与控制它的开关互换位置，插座还不符合“左零右火上接地”的安全用电原则，故C错误；
D．丁图中通电导体在磁场中受力运动，电能转化为机械能，电动机利用这个原理制成的，故D正确。
故选D。
14．C
【详解】A．通电之后，有从铝盘圆心流向圆周的电流（相当于每根半径都是一个通电导线），通电铝盘在磁场中受到力的作用而运动，与电动机的工作原理相同，故A错误；
B．将磁铁的磁极对调后，磁场方向改变，则铝盘的受力方向与原来相反，所以转动方向与原来相反，故B错误；
C．电源两极对调或磁极两极对调，则电流方向改变，则铝盘受力方向与原来反向，所以转动方向会改变，故C正确；
D．移动滑动变阻器的滑片P，铝盘中的电流大小发生变化，铝盘受到的磁场力的大小发生变化，转动速度变化，铝盘的转动方向不会改变，故D错误。
15．B
A．发电机的工作原理是电磁感应现象，故A不符合题意；
B．电动机是利用通电导体在磁场中受到力的作用而运动的原理制成的，故B符合题意；
C．电热水器是利用电流热效应来工作的，故C不符合题意；
D．电磁铁是利用电流磁效应来工作的，故D不符合题意。
