欧姆定律典型考点单选题 押题练
2025年中考物理三轮复习备考

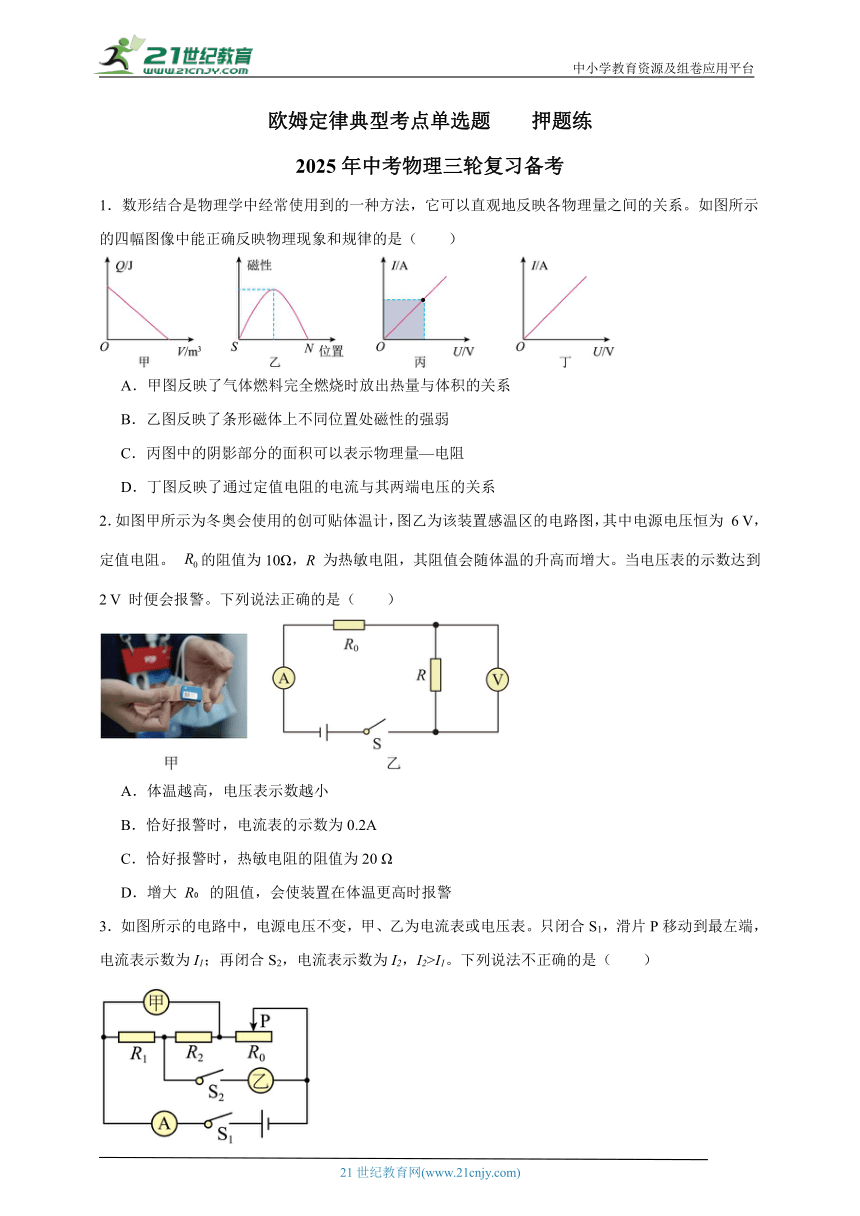

1．数形结合是物理学中经常使用到的一种方法，它可以直观地反映各物理量之间的关系。如图所示的四幅图像中能正确反映物理现象和规律的是（　　）
A．甲图反映了气体燃料完全燃烧时放出热量与体积的关系
B．乙图反映了条形磁体上不同位置处磁性的强弱
C．丙图中的阴影部分的面积可以表示物理量—电阻
D．丁图反映了通过定值电阻的电流与其两端电压的关系
2．如图甲所示为冬奥会使用的创可贴体温计，图乙为该装置感温区的电路图，其中电源电压恒为 6 V，定值电阻。 的阻值为10Ω，R 为热敏电阻，其阻值会随体温的升高而增大。当电压表的示数达到 2 V 时便会报警。下列说法正确的是（　　）
A．体温越高，电压表示数越小
B．恰好报警时，电流表的示数为0.2A
C．恰好报警时，热敏电阻的阻值为20 Ω
D．增大 R 的阻值，会使装置在体温更高时报警
3．如图所示的电路中，电源电压不变，甲、乙为电流表或电压表。只闭合S1，滑片P移动到最左端，电流表示数为I1；再闭合S2，电流表示数为I2，I2>I1。下列说法不正确的是（　　）
A．甲是电压表，乙是电流表。
B．只闭合S1，滑片P向左移动时，电表甲的示数变大。
C．将滑片移到最右端，先闭合S1，电路消耗的总功率为P1；再闭合S2，电路消耗的总功率为P2，P1D．将滑片移到最右端，互换甲、乙两表的位置，逐次闭合S1、S2，电流表示数变大。

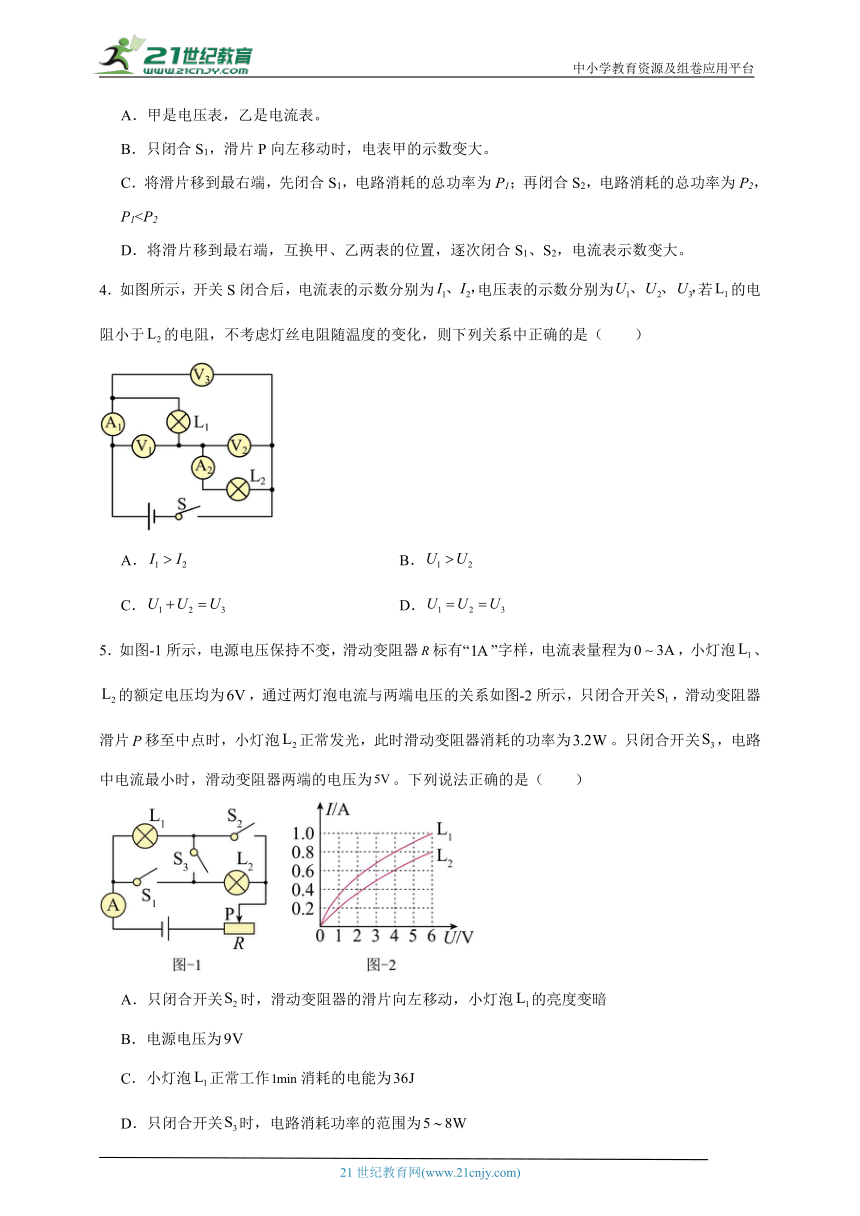

4．如图所示，开关S闭合后，电流表的示数分别为电压表的示数分别为若的电阻小于的电阻，不考虑灯丝电阻随温度的变化，则下列关系中正确的是（　　）
A． B．
C． D．
5．如图-1所示，电源电压保持不变，滑动变阻器标有“”字样，电流表量程为，小灯泡、的额定电压均为，通过两灯泡电流与两端电压的关系如图-2所示，只闭合开关，滑动变阻器滑片移至中点时，小灯泡正常发光，此时滑动变阻器消耗的功率为。只闭合开关，电路中电流最小时，滑动变阻器两端的电压为。下列说法正确的是（　　）
A．只闭合开关时，滑动变阻器的滑片向左移动，小灯泡的亮度变暗
B．电源电压为
C．小灯泡正常工作消耗的电能为
D．只闭合开关时，电路消耗功率的范围为

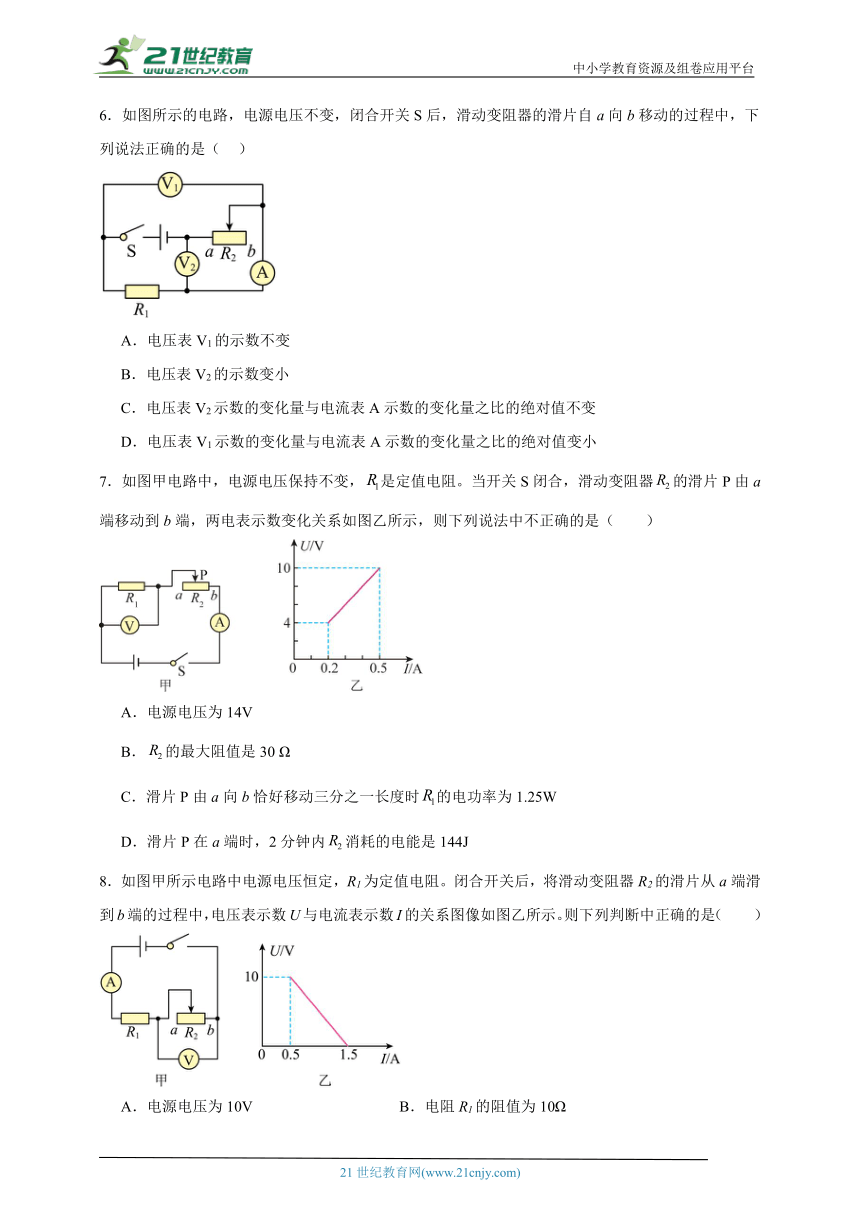

6．如图所示的电路，电源电压不变，闭合开关S后，滑动变阻器的滑片自a向b移动的过程中，下列说法正确的是（ ）
A．电压表V1的示数不变
B．电压表V2的示数变小
C．电压表V2示数的变化量与电流表A示数的变化量之比的绝对值不变
D．电压表V1示数的变化量与电流表A示数的变化量之比的绝对值变小
7．如图甲电路中，电源电压保持不变，是定值电阻。当开关S闭合，滑动变阻器的滑片P由a端移动到b端，两电表示数变化关系如图乙所示，则下列说法中不正确的是（　　）
A．电源电压为14V
B．的最大阻值是30 Ω
C．滑片P由a向b恰好移动三分之一长度时的电功率为1.25W
D．滑片P在a端时，2分钟内消耗的电能是144J
8．如图甲所示电路中电源电压恒定，R1为定值电阻。闭合开关后，将滑动变阻器R2的滑片从a端滑到b端的过程中，电压表示数U与电流表示数I的关系图像如图乙所示。则下列判断中正确的是（　　）
A．电源电压为10V B．电阻R1的阻值为10Ω
C．滑动变阻器R2的阻值最大为30Ω D．若滑动变阻器断路，则电压表示数为零

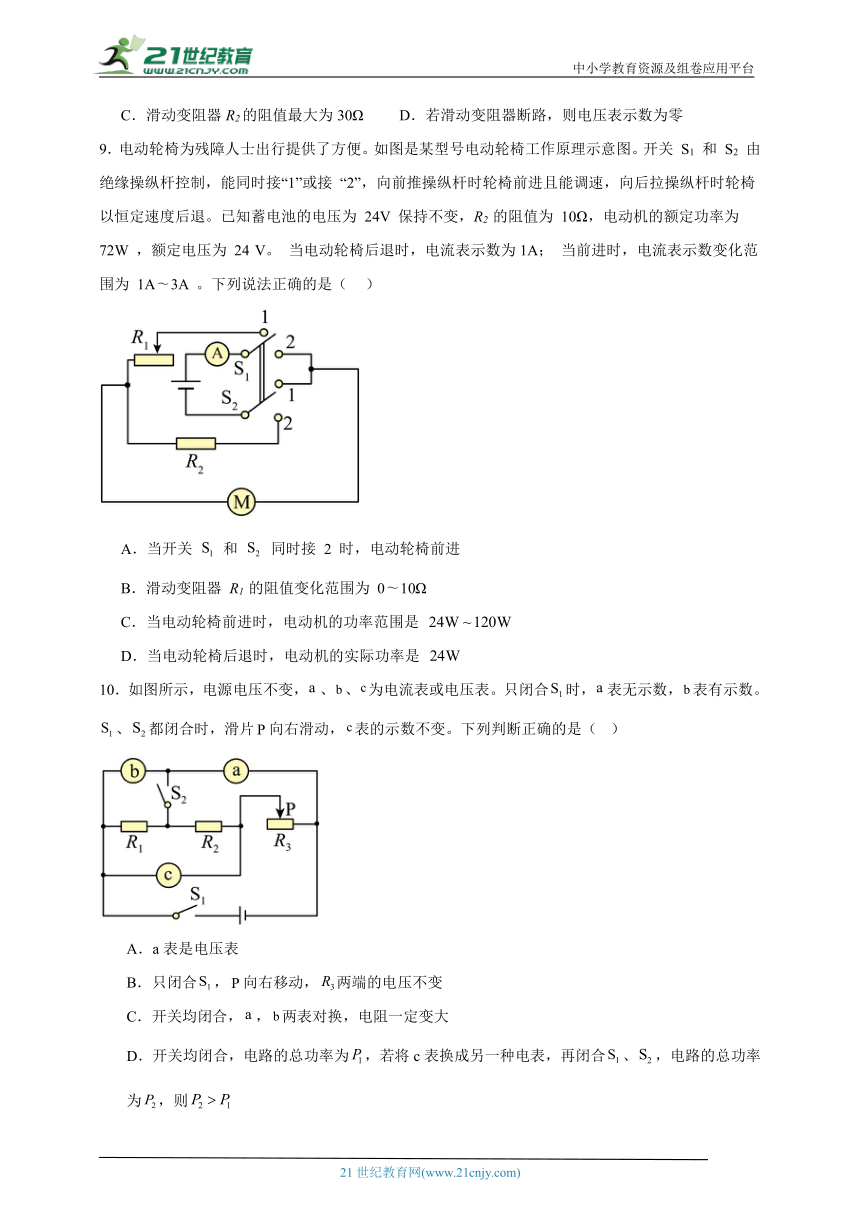

9．电动轮椅为残障人士出行提供了方便。如图是某型号电动轮椅工作原理示意图。开关 S1 和 S2 由绝缘操纵杆控制，能同时接“1”或接 “2”，向前推操纵杆时轮椅前进且能调速，向后拉操纵杆时轮椅以恒定速度后退。已知蓄电池的电压为 24V 保持不变，R2 的阻值为 10Ω，电动机的额定功率为 72W ，额定电压为 24 V。 当电动轮椅后退时，电流表示数为1A； 当前进时，电流表示数变化范围为 1A 3A 。下列说法正确的是（ ）
A．当开关 和 同时接 2 时，电动轮椅前进
B．滑动变阻器 R1 的阻值变化范围为 0 10Ω
C．当电动轮椅前进时，电动机的功率范围是
D．当电动轮椅后退时，电动机的实际功率是
10．如图所示，电源电压不变，、、为电流表或电压表。只闭合时，表无示数，表有示数。、都闭合时，滑片向右滑动，表的示数不变。下列判断正确的是（ ）
A．a表是电压表
B．只闭合，向右移动，两端的电压不变
C．开关均闭合，，两表对换，电阻一定变大
D．开关均闭合，电路的总功率为，若将c表换成另一种电表，再闭合、，电路的总功率为，则

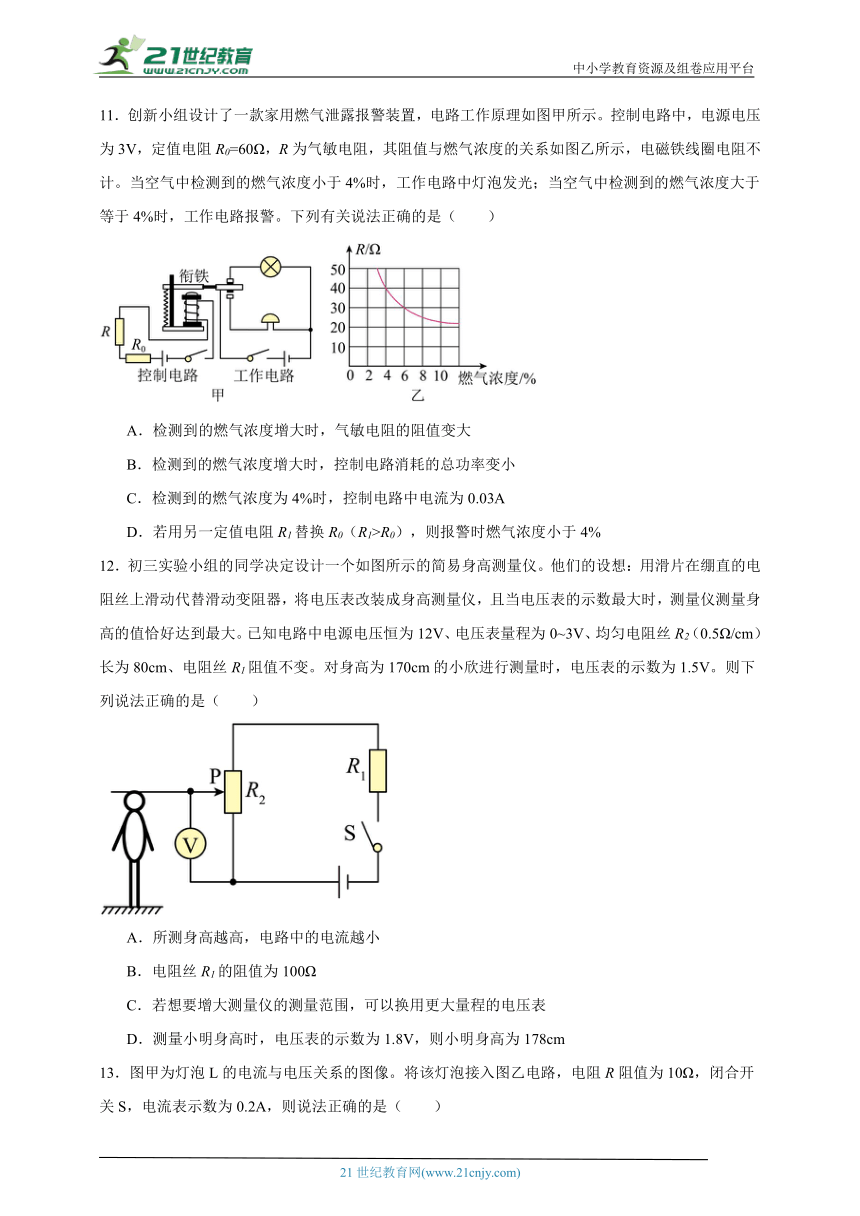

11．创新小组设计了一款家用燃气泄露报警装置，电路工作原理如图甲所示。控制电路中，电源电压为3V，定值电阻R0=60Ω，R为气敏电阻，其阻值与燃气浓度的关系如图乙所示，电磁铁线圈电阻不计。当空气中检测到的燃气浓度小于4%时，工作电路中灯泡发光；当空气中检测到的燃气浓度大于等于4%时，工作电路报警。下列有关说法正确的是（　　）
A．检测到的燃气浓度增大时，气敏电阻的阻值变大
B．检测到的燃气浓度增大时，控制电路消耗的总功率变小
C．检测到的燃气浓度为4%时，控制电路中电流为0.03A
D．若用另一定值电阻R1替换R0（R1>R0），则报警时燃气浓度小于4%
12．初三实验小组的同学决定设计一个如图所示的简易身高测量仪。他们的设想：用滑片在绷直的电阻丝上滑动代替滑动变阻器，将电压表改装成身高测量仪，且当电压表的示数最大时，测量仪测量身高的值恰好达到最大。已知电路中电源电压恒为12V、电压表量程为0~3V、均匀电阻丝R2（0.5Ω/cm）长为80cm、电阻丝R1阻值不变。对身高为170cm的小欣进行测量时，电压表的示数为1.5V。则下列说法正确的是（　　）
A．所测身高越高，电路中的电流越小
B．电阻丝R1的阻值为100Ω
C．若想要增大测量仪的测量范围，可以换用更大量程的电压表
D．测量小明身高时，电压表的示数为1.8V，则小明身高为178cm
13．图甲为灯泡L的电流与电压关系的图像。将该灯泡接入图乙电路，电阻R阻值为10Ω，闭合开关S，电流表示数为0.2A，则说法正确的是（　　）
A．灯泡电阻恒定不变
B．电阻R和灯泡L串联在电路中
C．电源电压为2V
D．灯泡L的电功率为0.4W
14．如图甲所示，是一电子秤的原理示意图，电源电压为6V，保护电阻，电压表量程为0~3V，压力传感器R的阻值随所受压力变化的图象如图乙所示。托盘放在传感器上，电路就接通，电源电压恒定不变，不计托盘的质量，（g取10）下列说法正确的是（ ）
A．托盘不装物品时，电压表的示数为0.5V
B．当托盘上被测物品的质量增大时，则电压表示数减小
C．若将电压表改装成电子秤的表盘，表盘刻度是均匀的
D．当电压表的示数为1.5V时，托盘上被测物品的质量为20
15．如图所示电路中，电源电压恒定不变，小灯泡L标有“6V 2.4W”字样（不考虑温度对灯丝电阻的影响），滑动变阻器标有“40Ω 2A”字样，是阻值为的定值电阻，电压表量程为，电流表量程为。闭合开关S1、S2，断开开关S3，小灯泡L恰好正常发光。将的滑片P移至最右端，闭合开关，断开开关、，此时电压表示数为，消耗的功率为；向左移动滑片P至某点，此时电压表示数为，消耗的功率为。已知。下列说法中正确的是（ ）
① ② ③ ④
A．只有①④正确 B．只有①③正确
C．只有②④正确 D．只有②③正确
16．如图-1是科技小组设计的“智能温控小屋”简化电路，受控电路功率随时间的变化关系如图-2所示。当室温上升至28℃时冷却系统开始工作，当室温降至23℃时停止工作。R1为热敏电阻，其阻值随温度的升高而减小，当控制电路中的电流为0.15A时，衔铁刚好被吸下，控制电路电源电压恒为3V。定值电阻R0阻值为100Ω，线圈电阻忽略不计。下列说法正确的是（　　）
A．控制电路通电，电磁铁的上端为N极
B．受控电路工作时，通过电阻R0的电流为0.12A
C．热敏电阻R1的变化范围是10~25Ω
D．受控电路30min内消耗的电能为1.44×106J
17．如图所示，电源电压不变，R1、R2为定值电阻，R1阻值为10Ω，R为滑动变阻器，规格为“20Ω 1A”， 电流表量程0~3A。闭合开关S、S1，电流表示数为0.6A，R1的功率为P1；开关全部闭合时，电流表示数变化了0.4A，电压表可更换量程。则下列说法正确的是（　　）
A．R2阻值为5Ω
B．只闭合开关S，滑片P向右移动，电压表示数减小
C．只闭合开关S，R1的最小功率为
D．R、R1、R2任意互换，开关全部闭合，电流表示数最小值为0.7A
参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 D D D C D C A B B D
题号 11 12 13 14 15 16 17
答案 C D C D D D D
1．D
【详解】A．根据公式Q=qV，气体燃料完全燃烧时，热值q不变，放出热量Q与体积V应成正比，图像应为过原点的直线。但甲图中Q随V增大而减小，故A错误；
B．条形磁体两端（磁极）磁性最强，中间磁性最弱。而乙图显示中间磁性最强，与实际规律不符，故B错误；
C．丙图是I U图像，横坐标为电压U、纵坐标为电流I，阴影面积是U与I乘积。根据P=UI，阴影面积表示电功率，而非电阻，故C错误；
D．根据欧姆定律，当R不变时，电流I与电压U成正比，图像为过原点的直线，丁图符合这一规律，故D正确。
故选D。
2．D
【详解】A．根据串联电路中的电流处处相等 ，得出串联分压关系，电阻越大，分压越多，热敏电阻R的阻值随体温升高而增大时，R两端电压（电压表示数）也增大，故A错误；
B．报警时电压表示数为2V，R0两端电压为U0=U总-UR=6V-2V=4V
电流
故B错误；
C．报警时热敏电阻阻值
故C错误；
D．增大R0阻值会使总电流减小，需要更高的R阻值才能达到2V报警电压，即需要在体温更高时才会报警，故D正确。
故选D。
3．D
【详解】A．只闭合S1，滑片P移动到左端，电流表示数为I1；若甲为电流表，则此时电源会被短路，故甲为电压表；由于电压表接入电路中时相当于是断路，若乙为电压表，闭合开关S2，整个电路的总电阻不变，电流表示数不变，不符合题意，所以乙是电流表，故A正确，不符合题意；
B．只闭合S1，该电路为串联电路，电压表甲测量的是R1、R2两端的电压，滑片P向左移动时，滑动变阻器接入电路的电阻变小，总电阻变小，根据欧姆定律可知，电路中的电流变大，根据U=IR可知，R1、R2两端的电压变大，电压表示数变大，故B正确，不符合题意；
C．将滑片移到右端，先闭合S1，三个电阻串联接入电路中；再闭合S2，R0、R2被短路，根据串联电路的电阻关系可知，此时电路的总电阻变小，根据公式可知，电路消耗的功率会变大，即P1D．将滑片移到右端，互换甲、乙两表的位置，此时甲为电流表，乙为电压表，闭合S1，此时R1、R2被短路，滑动变阻器接入电路中，再闭合S2，由于电压表相当于断路，则电路的总电阻不变，根据欧姆定律可知，电路中的电流不变，电流表示数不变，故D错误，符合题意。
故选D。
4．C
【详解】A．据图可知，闭合开关S，电路是灯泡L1、L2串联，电流表测电路中的电流，电压表V1测L1两端电压，电压表V2测L2两端电压，电压表V3测电源电压，根据串联电路中的电流规律可知，电流是处处相等的，两电流表的示数相等，即，故A错误；
BCD．由于的电阻小于的电阻，根据可知，L1两端电压小于L2两端电压，因此；根据串联电路中电压规律可知，故C正确，BD错误。
故选C。
5．D
【详解】A．据图-1可知，只闭合开关时，电路为灯泡L1和变阻器串联，电流表测电路中的电流，滑动变阻器的滑片向左移动，变阻器接入电路中的阻值变小，电流变大，灯泡的亮度变亮，故A错误；
B．只闭合开关，电路为灯泡L2和变阻器串联，滑动变阻器滑片移至中点时，小灯泡正常发光，则灯泡L2两端电压为6V，据图-2可知，电路中的电流为0.8A，此时滑动变阻器消耗的功率为，则变阻器两端电压为
则电源电压为
故B错误；
C．据图-2可知，小灯泡正常工作时，电路中的电流为1A，则小灯泡正常工作消耗的电能为
故C错误；
D．只闭合开关时，电路为两灯泡与变阻器串联，由两灯泡正常发光时的电流、变阻器的规格可知，电路中允许通过的最大电流为0.8A，电路消耗的最大电功率为
由B选项可知，滑动变阻器滑片移至中点时，电路中的电流为0.8A，变阻器两端电压为4V，变阻器一半的阻值为
则变阻器的最大阻值为10Ω，根据题意，只闭合开关，电路中电流最小时，滑动变阻器两端的电压为，可得电路中的最小电流为
电路消耗的最小电功率为
电路消耗功率的范围为5 8W，故D正确。
故选D。
6．C
【详解】AB．据图可知，电路为定值电阻和变阻器串联，电压表V1测定值电阻R1两端电压，电压表V2测变阻器两端电压，滑动变阻器的滑片自a向b移动的过程中，变阻器接入电路中的阻值变大，由串联分压原理可知，变阻器两端电压变大，即电压表V2的示数变大，电源电压不变，则定值电阻两端电压变小，即电压表V1的示数变小，故AB错误；
CD．电压表V2示数的变化量与电流表A示数的变化量之比的绝对值等于R1，R1为定值电阻，故其比值不变，因为，所以电压表V1示数的变化量等于电压表V2示数的变化量，电压表V1示数的变化量与电流表A示数的变化量之比的绝对值也不变，故C正确，D错误。
故选C。
7．A
【详解】A．由电路图知道，R1与R2串联，电压表测R1两端的电压，电流表测串联电路中的电流。当滑片在b端时，滑动变阻器接入电路中的电阻为0Ω，电路为R1的简单电路，电压表测量的是电源电压，此时电路中的电阻最小，电流最大，则I=0.5A，由图象乙知道，电源的电压是U=10V。故A错误，符合题意；
B．当滑片位于a端时，滑动变阻器接入电路中的电阻最大，串联电路的总电阻最大，电路中的电流最小，电压表V的示数最小，由图象知道，此时U1 '=4V，电路中电流I'=0.2A，所以此时R2的电压是U2=U U1′=10V-4V=6V
由欧姆定律可知，R2的最大阻值是
故B正确，不符合题意；
C．当P由a向b恰好移动三分之一长度时，则R2的接入电路中，此时电路中电流是
所以R1的电功率是P1 =(I″)2R1 =(0.25A) 2 ×20Ω=1.25W
故C正确，不符合题意；
D．当P在a端时，电路中电流是I'=0.2A， U'1=4V，所以2分钟内R2消耗的电能是W2 =U2I't=6V×0.2A×120s=144J
故D正确，不符合题意。
故选A。
8．B
【详解】AB．据图甲可知，电路是定值电阻和变阻器串联，当变阻器在b端时，电路为定值电阻单独串联，此时电路中的电流最大，据乙图可知，电流为1.5A，可得电源电压为-------①
当变阻器在a端时，电路为定值电阻和变阻器串联，且变阻器接入电路中的阻值最大，电压表测变阻器两端电压，此时电路中的电流最小，据乙图可知，电流为0.5A，此时变阻器两端电压为10V，可得电源电压为------②
联立①②解得U=15V，R1=10Ω，故A错误，B正确；
C．根据上述分析可知，当变阻器两端电压为10V时，变阻器接入电路中的阻值最大，此时电路中的电流为0.5A，滑动变阻器R2的阻值最大为，故C错误；
D．若滑动变阻器断路，电压表串联接入电路，测电源电压，示数接近于15V，故D错误。
故选B。
9．B
【详解】A．当开关 和 同时接 2 时，电路为电动机和定值电阻R2串联，此时电路中的电流不变，根据题意可知电动轮椅后退，故A错误；
B．当开关S1和S2同时接1时，电路为滑动变阻器R1和电动机串联，电动轮椅前进。电动机正常工作的电流为
电流表示数变化范围为 1A 3A，当电路电流为3A时，电动机正常工作，其两端电压与电源电压相等，则滑动变阻器 接入电路中的阻值为0；电动轮椅前进电路中的电流为1A时，与后退时的电流相等，由欧姆定律可知，此时滑动变阻器R1的阻值与R2相等。则滑动变阻器接入电路中的最大阻值
综上，滑动变阻器 R1 的阻值变化范围为 0 10Ω，故B正确；
C．当电动轮椅前进最小电流为1A时，R1两端的电压
电动机两端的电压
电动机的最小功率
电动机正常工作时的功率最大，最大功率为72W。
电动机的功率范围是14W~72W，故C错误；
D．当电动轮椅后退时，电动机和电阻R2串联，电流表示数为1A。 由串联电路的电压特点和欧姆定律可知电动机分得的电压为UM=U-IR2=24V-1A×10Ω=14V
此时电动机的实际功率PM=UMI=14V×1A=14W
故D错误。
故选B。
10．D
【详解】A．只闭合S1时，a、b两表串联后并联在电源两端，由a表无示数、b表有示数可知，a表应为电流表，b表应为电压表，当S1、S2都闭合时，滑片P向右滑动，c表的示数不变，则c表应为电压表，故A错误；
B．只闭合S1时，R1、R2、R3串联，设P向右移动前后，由于电路电阻的变化，引起电路中的电流发生变化，由知道，R2两端的电压变化，故B错误；
C．开关均闭合时，是R1的简单电路，若，两表对换，则是R2与滑动变阻器串联的电路，由于不知道各电阻的大小，所以，不能判断电路电阻的变化，故C错误；
D．开关均闭合，电路为R1的简单电路，若将c表换成另一种电表即电流表，再闭合S1、S2时，R1、R2、R3并联，因并联电路中各支路独立工作、互不影响，所以，R1的电功率不变，因电路的总功率等于各用电器功率之和，所以，电路中的总功率变大，即
故D正确。
故选D。
11．C
【详解】A．由图乙可知，气敏电阻R的阻值随燃气浓度升高而减小，与图像的描述相反，故A错误；
B．燃气浓度增大时R阻值减小，控制电路总电阻减小，根据可知，总功率增大，故B错误；
C．如图，当燃气浓度4%时，R=40Ω，电路总电阻R总=60Ω+40Ω=100Ω
电流，故C正确；
D．若用更大阻值的R1替换R0，要保持相同触发电流（0.03A），总电阻不变，那么需要R阻值需要更小，即需要更高燃气浓度才会报警，故D错误。
故选C。
12．D
【详解】A． 由电路图可知， R1与R2串联，电压表测滑片P下方电阻丝两端的电压，因电压表的内阻很大，在电路中相当于断路，所以，身高变化（即滑片移动）时，R2接入电路中的电阻不变，由可知，电路中的电流不变，故A错误；
B． 电阻线的最大阻值
当滑片位于电阻线的上端电压表的示数为3V时，测量仪测量身高的范围最大，测量精确度最高，因串联电路中各处的电流相等，所以，电路中的电流为
此时电路中的总电阻始终为
因串联电路中总电阻等于各分电阻之和，所以，定值电阻R1阻值
故B错误；
C．电路中总电阻不变，总电流不变，滑动变阻器电阻最大时分得电压不变，换用大量程的电压表对测量范围没有影响，故C错误；
D． 电路中的电流始终为0.075A不变，对身高为170cm的小欣进行测量时，则电压表所测电阻丝的阻值
同理，对小明进行测量时电压表所测电阻丝的阻值
两次电阻的差值为
由电阻丝的阻值为0.5Ω/cm可得，电阻丝相差的长度，即两个同学身高的差值
小明进行测量时电压表的示数较大，说明小明的身高要高一些，即小明的身高为170cm+8cm=178cm
故D正确。
故选D。
13．C
【详解】A．灯泡的I-U图像为曲线，说明灯泡的电阻会发生改变，故A错误；
B．电流分别通过电阻R和灯泡L，则两者并联在电路中，故B错误；
C．电流表测量电阻R的电流，由并联电路电压特点与欧姆定律得，电源电压为
故C正确；
D．灯泡L的电压等于电源电压，为2V，由图得，此时灯泡的电流为0.25A，灯泡的电功率为
故D错误。
故选C。
14．D
【详解】A．托盘不装物品时，压力传感器阻值等于300Ω，此时电路中的电流
则电压表示数，故A错误；
B．当托盘上物品的质量增大时，压力增大，压力传感器阻值减小，电流增大，根据可知保护电阻两端电压变大，故B错误；
C．由图乙可知，R与F关系为一次函数图像，即R随F的变化是均匀的，电压表示数
电压表示数与R0不成正比，变化不均匀，即电压表示数与压力不成正比，故表盘刻度不均匀，故C错误；
D．当电压表示数为1.5V时，电路中电流
电路总电阻
则由图乙可知此时托盘所受压力为200N，即被测物体质量为，故D正确。
故选D。
15．D
【详解】闭合开关S1、S2，断开开关S3，电路为灯泡L的简单电路，小灯泡L恰好正常发光，故灯泡两端的电压为电源电压，即电源电压；闭合开关，断开开关、，此时电阻R2与电阻R1串联，电压表测R1两端的电压，电路中的电流
电压表示数为
消耗的功率为
向左移动滑片P至某点，此时电压表示数为，已知，电压表示数
消耗的功率为
综上所述可知，只有②③正确，故D正确，ABC错误。
故选D。
16．D
【详解】A．根据安培定则，用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极。观察控制电路，电流从电磁铁下端流入，上端流出，所以电磁铁的下端为N极，上端为S极，故A错误；
B．受控电路工作时，控制电路的电流为0.15A，此时R0和R1并联，通过R0的电流
故B错误；
C．控制电路电流为0.15A时，冷却系统开始工作，此时室温升值28℃，根据题意可知，此时热敏电阻阻值最小，则热敏电阻最小阻值
由题意可知，冷却系统工作后，热敏电阻和定值电阻并联，在降温过程中热敏电阻阻值会增大，电流会减小，但此过程中衔铁一直被吸下，说明此过程中控制电路的总电流为0.15A，当室温降至23℃时，热敏电阻的阻值最大，控制电路的电流仍为0.15A，则此时通过热敏电阻的电流为
所以热敏电阻最大阻值
由此可知热敏电阻的变化范围是20~25Ω，故C错误；
D．由图可知受控电路冷却系统30min内工作亮20min，则其消耗的电能
故D正确。
故选D。
17．D
【详解】A．闭合开关S、S1，电路为定值电阻R1的简单电路，电流表示数为0.6A，由欧姆定律得，电源电压为
开关全部闭合时， R1、R2并联，电流表测量干路电流，此时电路电阻变小，由欧姆定律得，电路总电流变大，电流表示数变化了0.4A，则电流表示数最大0.4A，由并联电路电流特点得，R2的电流为0.4A，由欧姆定律得，R2阻值为
故A错误；
B．只闭合开关S，定值电阻R1与变阻器R串联，电压表测量变阻器R的电压，电流表测量电路电流；滑片P向右移动，变阻器R接入电路中电阻变大，由串联电路电阻越大，分到的电压越大得电压表示数增大，故B错误；
C．只闭合开关S，当变阻器接入电路中电阻最大为20Ω时，电路电阻最大，电路电流最小，此时R1的功率最小为
而
则R1的最小功率为
故C错误；
D．R、R1、R2任意互换，开关全部闭合，与开关并联的用电器短路，当R的最大电阻与R2并联时，电路电阻最大，电路电流最小，电流表测量干路电流，则此时电流表示数最小，为
故D正确。
