中小学教育资源及组卷应用平台
电与磁重点考点单选题 押题练
2025年中考物理三轮复习备考

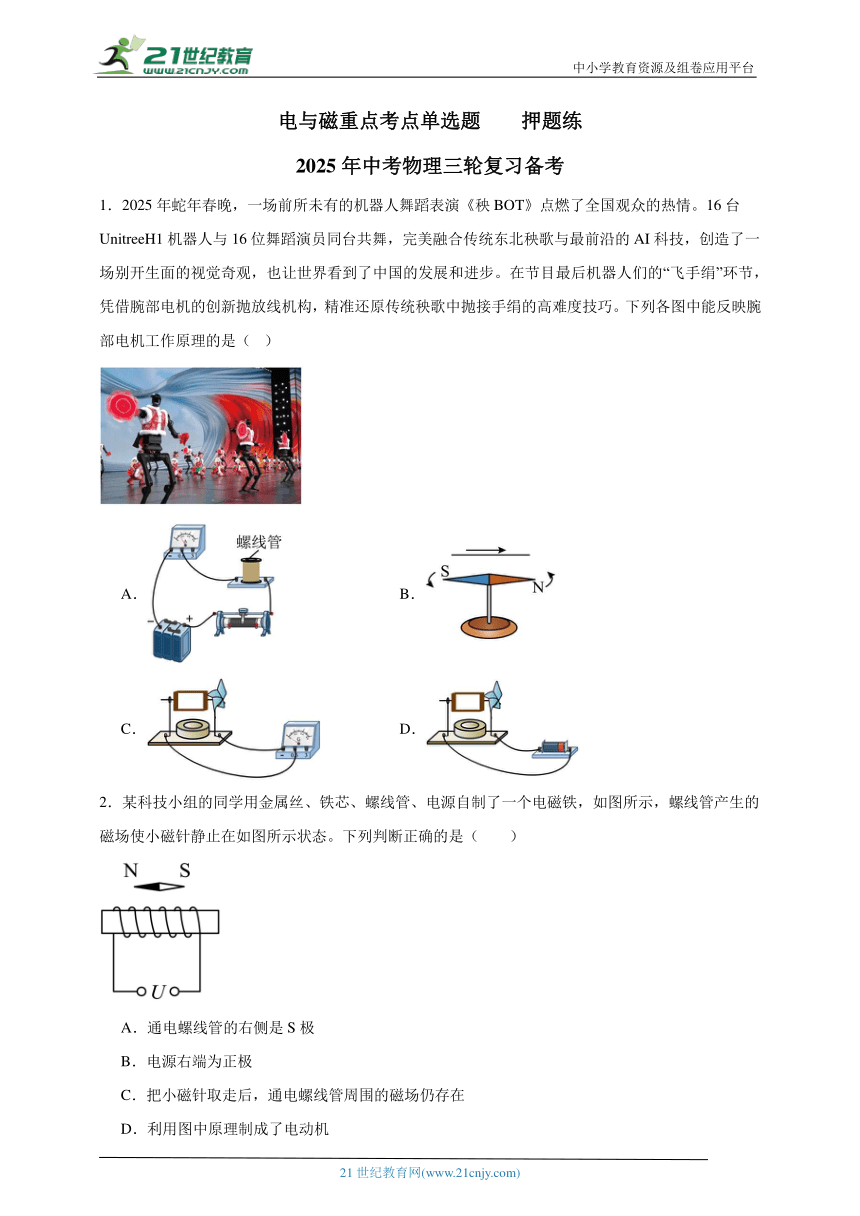

1．2025年蛇年春晚，一场前所未有的机器人舞蹈表演《秧BOT》点燃了全国观众的热情。16台UnitreeH1机器人与16位舞蹈演员同台共舞，完美融合传统东北秧歌与最前沿的AI科技，创造了一场别开生面的视觉奇观，也让世界看到了中国的发展和进步。在节目最后机器人们的“飞手绢”环节，凭借腕部电机的创新抛放线机构，精准还原传统秧歌中抛接手绢的高难度技巧。下列各图中能反映腕部电机工作原理的是（ ）
A． B．
C． D．
2．某科技小组的同学用金属丝、铁芯、螺线管、电源自制了一个电磁铁，如图所示，螺线管产生的磁场使小磁针静止在如图所示状态。下列判断正确的是（ ）
A．通电螺线管的右侧是S极
B．电源右端为正极
C．把小磁针取走后，通电螺线管周围的磁场仍存在
D．利用图中原理制成了电动机

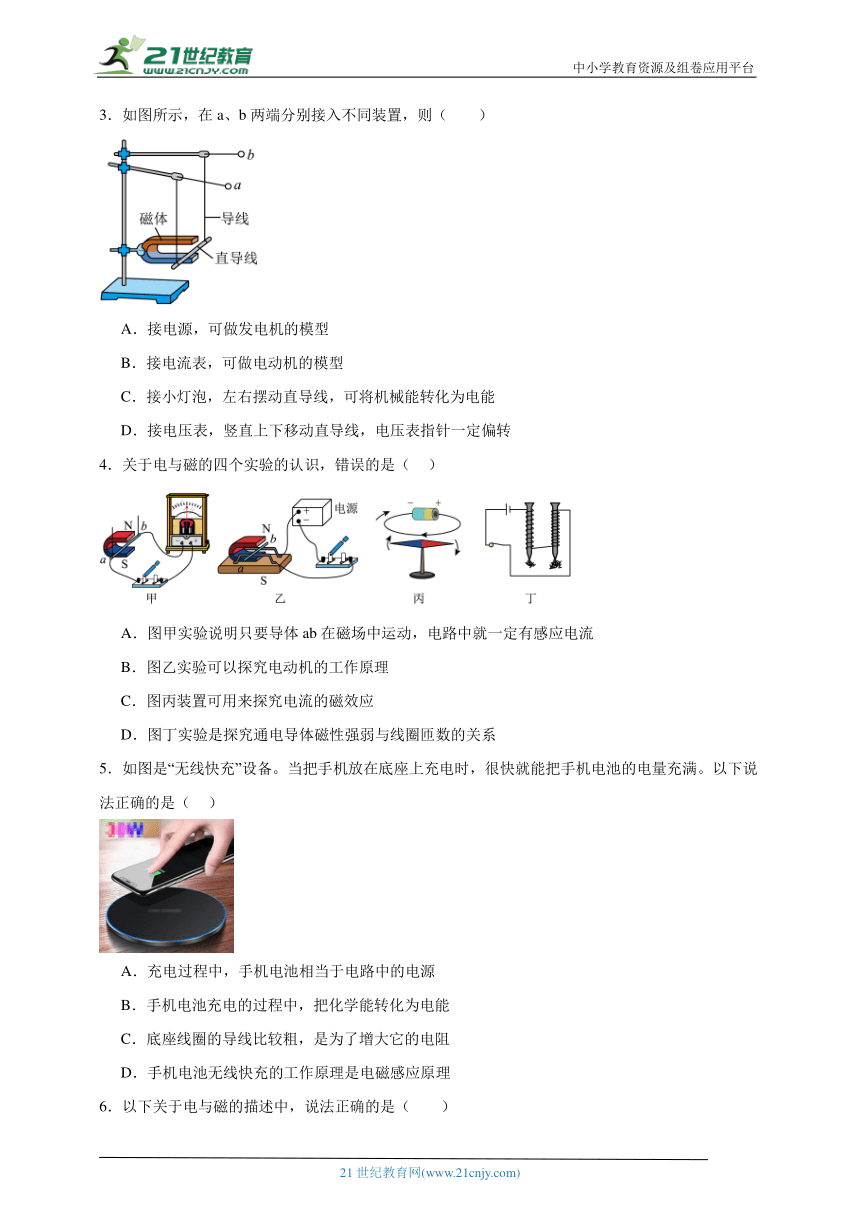

3．如图所示，在a、b两端分别接入不同装置，则（ ）
A．接电源，可做发电机的模型
B．接电流表，可做电动机的模型
C．接小灯泡，左右摆动直导线，可将机械能转化为电能
D．接电压表，竖直上下移动直导线，电压表指针一定偏转
4．关于电与磁的四个实验的认识，错误的是（ ）
A．图甲实验说明只要导体ab在磁场中运动，电路中就一定有感应电流
B．图乙实验可以探究电动机的工作原理
C．图丙装置可用来探究电流的磁效应
D．图丁实验是探究通电导体磁性强弱与线圈匝数的关系
5．如图是“无线快充”设备。当把手机放在底座上充电时，很快就能把手机电池的电量充满。以下说法正确的是（ ）
A．充电过程中，手机电池相当于电路中的电源
B．手机电池充电的过程中，把化学能转化为电能
C．底座线圈的导线比较粗，是为了增大它的电阻
D．手机电池无线快充的工作原理是电磁感应原理

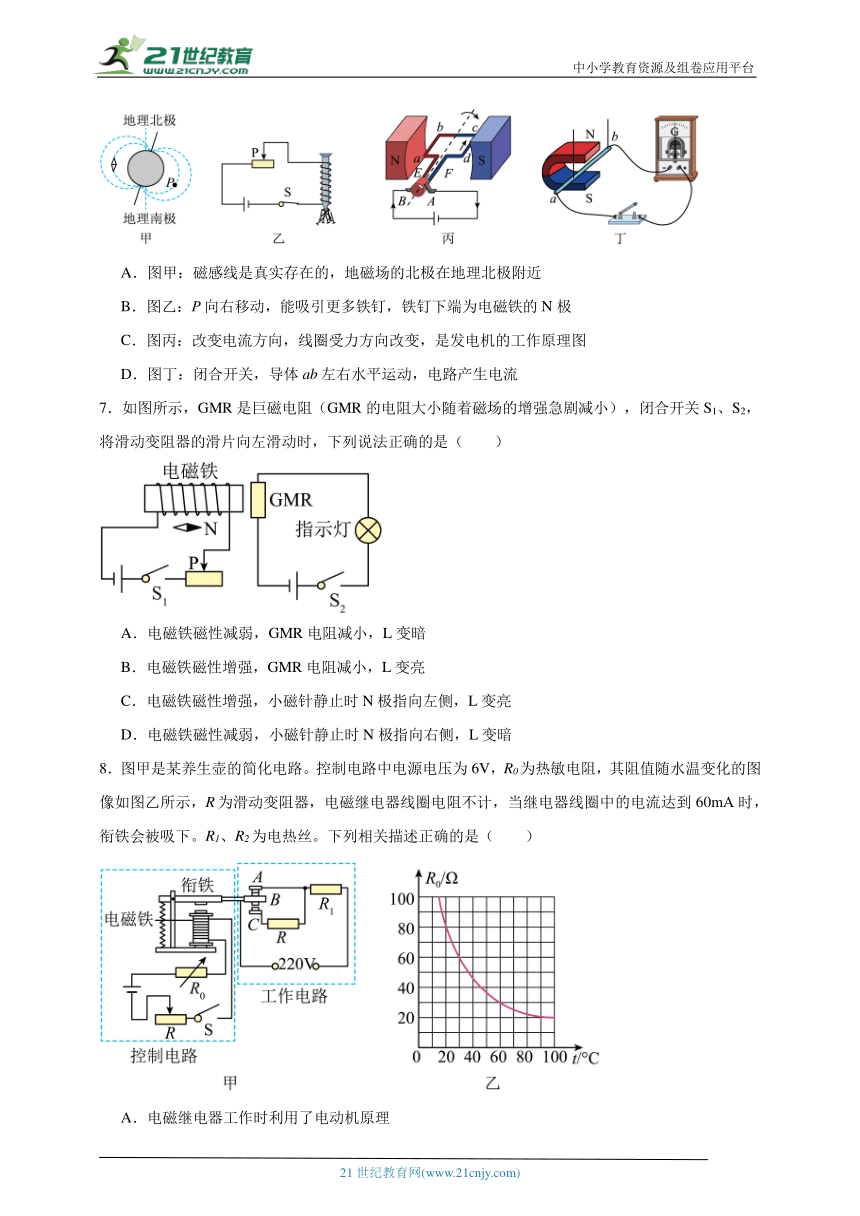

6．以下关于电与磁的描述中，说法正确的是（ ）
A．图甲：磁感线是真实存在的，地磁场的北极在地理北极附近
B．图乙：P向右移动，能吸引更多铁钉，铁钉下端为电磁铁的N极
C．图丙：改变电流方向，线圈受力方向改变，是发电机的工作原理图
D．图丁：闭合开关，导体ab左右水平运动，电路产生电流
7．如图所示，GMR是巨磁电阻（GMR的电阻大小随着磁场的增强急剧减小），闭合开关S1、S2，将滑动变阻器的滑片向左滑动时，下列说法正确的是（ ）
A．电磁铁磁性减弱，GMR电阻减小，L变暗
B．电磁铁磁性增强，GMR电阻减小，L变亮
C．电磁铁磁性增强，小磁针静止时N极指向左侧，L变亮
D．电磁铁磁性减弱，小磁针静止时N极指向右侧，L变暗
8．图甲是某养生壶的简化电路。控制电路中电源电压为6V，R0为热敏电阻，其阻值随水温变化的图像如图乙所示，R为滑动变阻器，电磁继电器线圈电阻不计，当继电器线圈中的电流达到60mA时，衔铁会被吸下。R1、R2为电热丝。下列相关描述正确的是（ ）
A．电磁继电器工作时利用了电动机原理
B．闭合开关S后电磁铁上端为S极
C．如果设定水温达到100℃时停止加热进行保温，则滑动变阻器接入电路的阻值为100Ω
D．滑动变阻器滑片右移，可以降低设定的最高水温

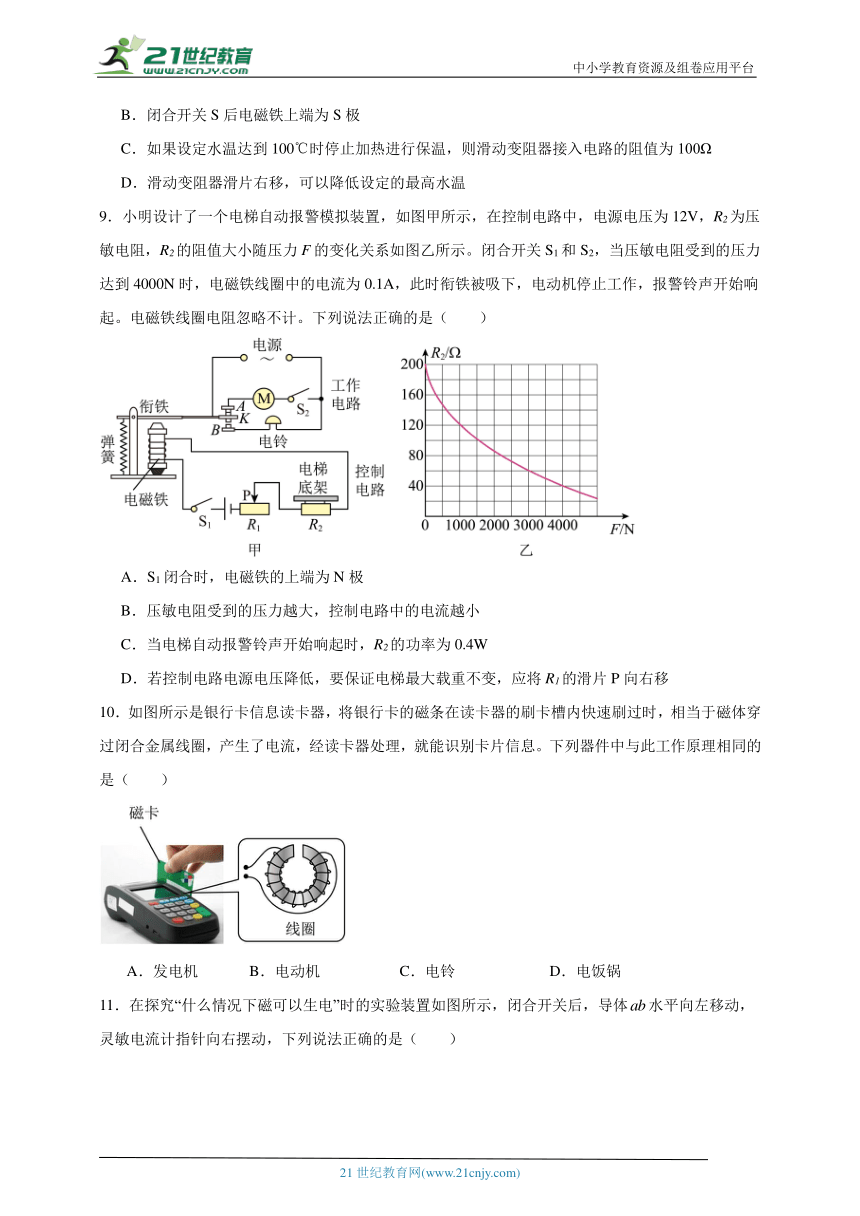

9．小明设计了一个电梯自动报警模拟装置，如图甲所示，在控制电路中，电源电压为12V，R2为压敏电阻，R2的阻值大小随压力F的变化关系如图乙所示。闭合开关S1和S2，当压敏电阻受到的压力达到4000N时，电磁铁线圈中的电流为0.1A，此时衔铁被吸下，电动机停止工作，报警铃声开始响起。电磁铁线圈电阻忽略不计。下列说法正确的是（ ）
A．S1闭合时，电磁铁的上端为N极
B．压敏电阻受到的压力越大，控制电路中的电流越小
C．当电梯自动报警铃声开始响起时，R2的功率为0.4W
D．若控制电路电源电压降低，要保证电梯最大载重不变，应将R1的滑片P向右移
10．如图所示是银行卡信息读卡器，将银行卡的磁条在读卡器的刷卡槽内快速刷过时，相当于磁体穿过闭合金属线圈，产生了电流，经读卡器处理，就能识别卡片信息。下列器件中与此工作原理相同的是（ ）
A．发电机 B．电动机 C．电铃 D．电饭锅

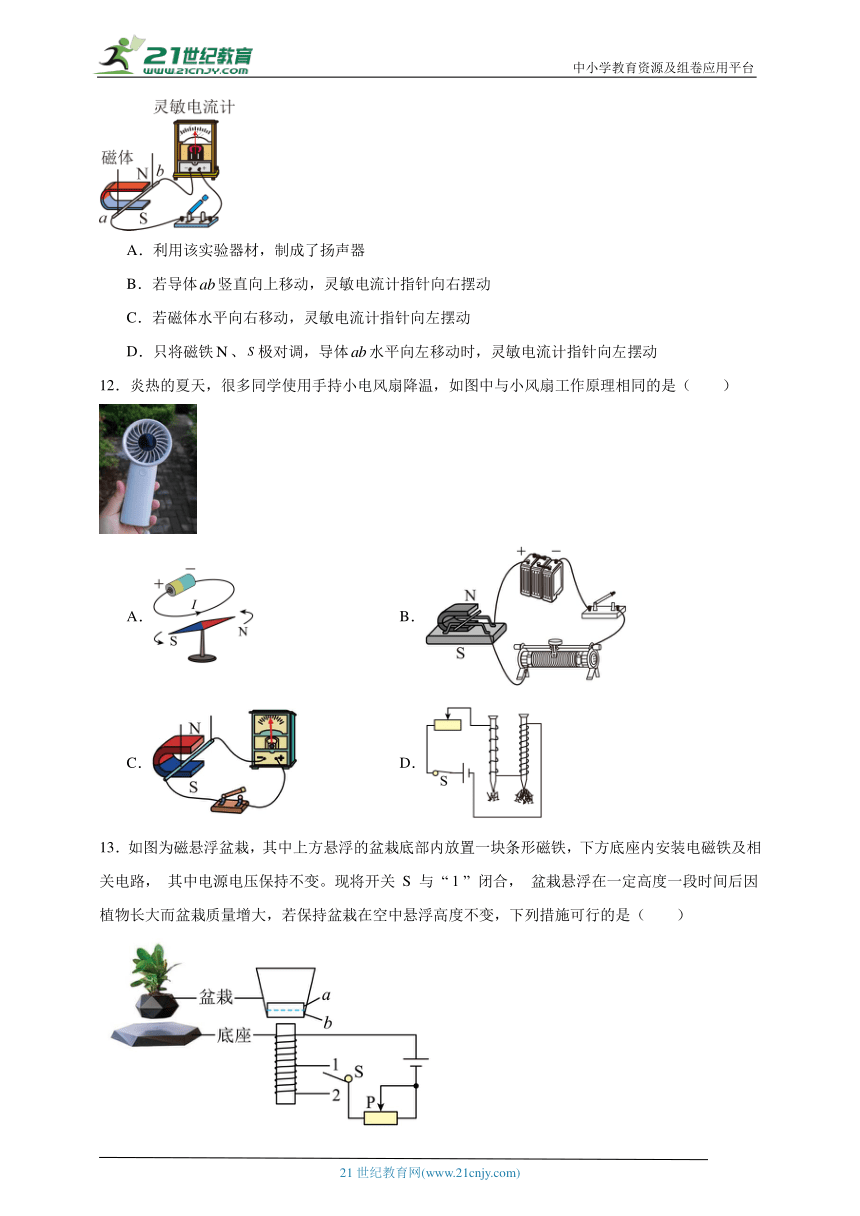

11．在探究“什么情况下磁可以生电”时的实验装置如图所示，闭合开关后，导体水平向左移动，灵敏电流计指针向右摆动，下列说法正确的是（ ）
A．利用该实验器材，制成了扬声器
B．若导体竖直向上移动，灵敏电流计指针向右摆动
C．若磁体水平向右移动，灵敏电流计指针向左摆动
D．只将磁铁、极对调，导体水平向左移动时，灵敏电流计指针向左摆动
12．炎热的夏天，很多同学使用手持小电风扇降温，如图中与小风扇工作原理相同的是（ ）
A． B．
C． D．
13．如图为磁悬浮盆栽，其中上方悬浮的盆栽底部内放置一块条形磁铁，下方底座内安装电磁铁及相关电路， 其中电源电压保持不变。现将开关 S 与 “ 1 ” 闭合， 盆栽悬浮在一定高度一段时间后因植物长大而盆栽质量增大，若保持盆栽在空中悬浮高度不变，下列措施可行的是（ ）
A．将电源的正负两极对调
B．将条形磁铁倒置使ab两极位置互换
C．将开关 与 “2” 闭合，并向左移动滑片
D．将开关 与 “1” 闭合，并向右移动滑片
14．如图所示，在a、b两端分别接入不同装置，则（ ）
A．接电源，可做发电机的模型
B．接电流表，可做电动机的模型
C．接小灯泡，左右摆动直导线，可将机械能转化为电能
D．接电压表，竖直上下移动直导线，电压表指针一定偏转
15．如图甲所示，小明家有一款磁悬浮音响，音箱底部有一块磁铁，底座内部有一个电磁铁，底座内部电路与图乙所示电路的原理相同。闭合开关S，音箱悬浮于空中，通过改变底座电路中电流大小可以调节音箱悬浮时的高度。下列说法正确的是（ ）
A．底座通电后能产生磁场，这与电动机的工作原理相同
B．电磁铁的上端是N极
C．改变滑片P的位置，音箱悬浮位置也随之发生改变，说明通电螺线管周围的磁场强度受电流大小的影响
D．若增大电流使音箱悬浮位置升高，音箱再次静止时受到底座的斥力增大
参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 D C C A D D B D C A
题号 11 12 13 14 15
答案 D B C C C
1．D
【详解】A．电动机的工作原理是通电导体在磁场中受力的作用，而通电螺线管原理是通电导体周围存在磁场，故A不符合题意；
B．电动机的工作原理是通电导体在磁场中受力的作用，小磁针转动的原因是因上方通电导体周围存在磁场，故B不符合题意；
C．电流表指针偏转原因是电磁感应现象，而电动机的工作原理是通电导体在磁场中受力的作用故C不符合题意；
D．线圈转动是因为通电导体在磁场中受力的作用，故D符合题意。
故选D。
2．C
【详解】AB．小磁针左侧是N极，根据异名磁极相互吸引得到通电螺线管的左侧是S极，右端是N极，由安培定则可知电流从螺线管的左端流入，所以电源的左端是正极，故AB错误；
C．通电螺线管周围存在磁场，把小磁针取走，磁场依然存在，故C正确；
D．电磁铁是利用电流的磁效应，电动机是根据通电导体在磁场中受到力的作用，不能利用图中原理制成了电动机，故D错误。
故选C。
3．C
【详解】A．接电源时，通电导线在磁场中会受到安培力作用而运动，这是电动机的工作原理，而非发电机，故A不符合题意；
B．接电流表时，只有当导线切割磁感线运动时才会产生感应电流，这是电磁感应现象，不是电动机模型，故B不符合题意；
C．接小灯泡时，左右摆动导线切割磁感线会产生感应电流使灯泡发光，这是将机械能转化为电能的过程，符合发电机原理，故C符合题意；
D．接电压表时，只有导线做切割磁感线运动才会产生感应电流，竖直上下移动导线若平行于磁感线方向则不会产生感应电流，电压表指针不会偏转，故D不符合题意。
故选C。
4．A
【详解】A．图甲中导体ab在磁场沿磁感线的方向运动，没有切割磁感线，不会产生感应电流，故A错误，符合题意；
B．图乙中导体ab中有电流通过时，导体ab在磁场中运动，说明通电导体在磁场中受力的作用，可以探究电动机的工作原理，故B正确，不符合题意；
C．图丙为奥斯特实验装置图，说明通电导线周围存在磁场，探究电流的磁效应，故C正确，不符合题意；
D．图丁为探究电磁铁磁性强弱与线圈匝数的关系图，说明电流一定时，匝数越多，电磁铁磁性越强，故D正确，不符合题意。
故选A。
5．D
【详解】AB．充电过程中，手机电池消耗电能，把电能转化为化学能储存起来，相当于电路中的用电器，故AB错误；
C．由于电阻是导体本身的一种性质，与导体的材料、横截面积、长度以及温度有关，所以当其它条件都相同时，导线越粗，导体的电阻会越小，故C错误；
D．手机无线充电是利用底座中变化的电流产生磁场，然后手机处于变化的磁场中，使手机内部产生电流，给电池充电，所以手机电池无线快充的工作原理是电磁感应现象，故D正确。
故选D。
6．D
【详解】A．磁场是真实存在的，磁感线是假想出来的，地球周围存在磁场，地磁场的北极在地理南极附近，故A错误；
B． P向右移动，电阻变大，电流减小，磁性变弱，能吸引更少的铁钉，根据安培定则可知，铁钉上端为N极，铁钉下端为S极，故B错误；
C．通电导线在磁场中运动的方向与电流的方向和磁场的方向有关，单独改变磁场方向或电流方向，线圈的转动方向会改变，该图为电动机的工作原理图，故C错误；
D．根据电磁感应现象可知，闭合电路的部分导体在磁场中切割磁感线时会产生感应电流，故D正确。
故选D。
7．B
【详解】ABD．当滑片P向左滑动时，滑动变阻器连入电路中的电阻变小，根据欧姆定律可知，电路中的电流变大，电磁铁的磁性增强，GMR的阻值变小，指示灯所在电路的总电阻变小，根据欧姆定律可知，通过指示灯的电流变大，灯泡变亮，故AD错误，B正确；
C．利用安培定则判断电磁铁的左端为N极、右端为S极，滑动变阻器的滑片向左滑动时，电路中的电流方向不发生改变，故小磁针静止时N极指向右侧，故C错误。
故选B。
8．D
【详解】A．电磁继电器利用的是电流的磁效应，不是电动机原理（电动机是磁场对电流的作用），故A错误；
B．根据安培定则（右手螺旋定则），闭合开关S后，电磁铁上端为N极，故B错误；
C．水温100℃时，由图乙知R0=20Ω，控制电路电流I=60mA=0.06A
电源电压U=6V，根据，控制电路总电阻
则滑动变阻器接入电阻R=R总-R0=100Ω-20Ω=80Ω
故C错误；
D．滑动变阻器滑片右移，R减小，总电阻减小，要使电流达到0.06A，R0需要更大（因为R总=R+R0），而R0越大对应水温越低，可以降低设定最高水温，故D正确。
故选 D。
9．C
【详解】A．S1闭合时，电流从电磁铁的下端流入、上端流出，由安培定则可知，电磁铁的下端为N极、上端为S极，故A错误；
B．由乙图可知，压敏电阻受到的压力越大，压敏电阻的阻值越小，控制电路的总电阻变小，由欧姆定律可知，控制电路中的电流变大，故B错误；
C．由题知，闭合开关S1和S2，当压敏电阻受到的压力达到4000N时，压敏电阻，当电磁铁线圈中的电流为0.1A，衔铁被吸下，电动机停止工作，报警铃声开始响起，则电路中电流I=0.1A，压敏电阻的电功率
故C正确；
D．若控制电路电源电压降低，要保证电梯最大载重不变，则压敏电阻R2不变，电磁铁线圈中的电流要保持不变，电路总电阻要变小，则R1电阻要变小，即应将R1的滑片P向左移，故D错误。
故选C。
10．A
【详解】由题意可知，将银行卡的磁条在读卡器的刷卡槽内快速刷过时，相当于磁体穿过闭合金属线圈，也就相当于是闭合电路的一部分导体在磁场中做切割磁感线运动，此时导体中有感应电流产生，因此经读卡器处理，就能识别卡片信息。发电机的原理是利用闭合电路的一部分导体在磁场中做切割磁感线运动会产生感应电流；电动机的原理是利用通电导体在磁场中受力的作用；电铃是利用电流的磁效应工作的；电饭锅是利用电流的热效应工作的。故A符合题意，BCD不符合题意。
故选A。
11．D
【详解】A．如图，闭合开关，当导体棒向左移动时，会切割磁感线，灵敏电流计指针向右摆动，说明有感应电流产生，利用该实验器材反映的是电磁感应原理，扬声器的工作原理是通电导体在磁场中受力运动，故A错误；
B．若导体竖直向上移动时，不切割磁感线，没有感应电流产生，灵敏电流计指针不摆动，故B错误；
C．若磁体水平向右移动，相当于导体棒向左运动切割磁感线，灵敏电流计指针向右摆动，故C错误；
D．只将磁铁、极对调，磁场方向改变，导体水平向左移动时，导体棒运动切割磁感线方向不变，则感应电流方向改变，灵敏电流计指针向左摆动，故D正确。
故选D。
12．B
【详解】电动机的工作原理是通电线圈在磁场中受到力的作用而转动。
A．图为奥斯特实验装置图，说明通电导线周围存在磁场，故A不符合题意；
B．闭合开关，导体在磁场中受力运动，是电动机的原理图，故B符合题意；
C．图为探究电磁感应现象的实验装置图，说明闭合电路部分导体切割磁感线时会产生感应电流，故C不符合题意；
D．图为探究电磁铁磁性强弱与线圈匝数的关系图，说明电流大小一定时，线圈匝数越多，电磁铁磁性越强，故D不符合题意；
故选B。
13．C
【详解】A．由题可知，盆栽由于底部磁体和底座中电磁铁之间同名磁极相互排斥而悬浮在空中，将电源的正负两极对调，电磁铁中电流的绕行方向改变，则电磁铁的磁极改变，盆栽底部磁体和底座中电磁铁相互吸引，无法悬浮，故A不符合题意；
B．将条形磁铁倒置使ab两极位置互换，则盆栽底部磁体和底座中电磁铁相互吸引，无法悬浮，故B不符合题意；
C．将开关与 “2” 闭合，可使电磁铁匝数增多，磁性增强，并向左移动滑片，则滑动变阻器阻值变小，电路中电流变大，也可使电磁铁磁性增强，磁极间斥力增大，故C符合题意；
D．将开关与 “1” 闭合，电磁铁匝数不变，向右移动滑片，则滑动变阻器阻值变大，电路中电流变小，会使电磁铁磁性减弱，磁极间斥力减小，故D不符合题意。
故选C。
14．C
【详解】A．由图示知，a、b间接入电源，则直导线有电流通过，有电流通过的直导线在磁场中受到力的作用而运动，是电动机的模型，故A不符合题意；
B．a、b间接电流表，则直导线做切割磁感线运动时，电路中有感应电流，可做发电机的模型，故B不符合题意；
C．接小灯泡，左右摆动直导线，直导线做切割磁感线运动，产生感应电流，小灯泡发光，是将机械能转化为电源，故C符合题意；
D．接电压表，竖直上下移动直导线，直导线不是做切割磁感线运动，不产生感应电流，电压表指针不偏转，故D不符合题意。
故选C。
15．C
【详解】A．底座通电后能产生磁场，是利用电流的磁效应，与电动机的工作原理不同，电动机是利用通电导体在磁场中受到力的作用，故A错误；
B．由图可知，电流从螺线管上端流入、下端流出，由安培定则可知，电磁铁的上端是S极，故B错误；
C．改变滑片P的位置，滑动变阻器接入电路中的阻值变化，电路中的电流变化，音响悬浮位置变化，说明通电螺线管周围的磁场强度受电流大小的影响，故C正确；
D．若增大电流使音响悬浮位置升高，音箱再次悬浮至静止时受到平衡力的作用，因为重力不变，音响受到底座的斥力不变，故D错误。
故选C。
