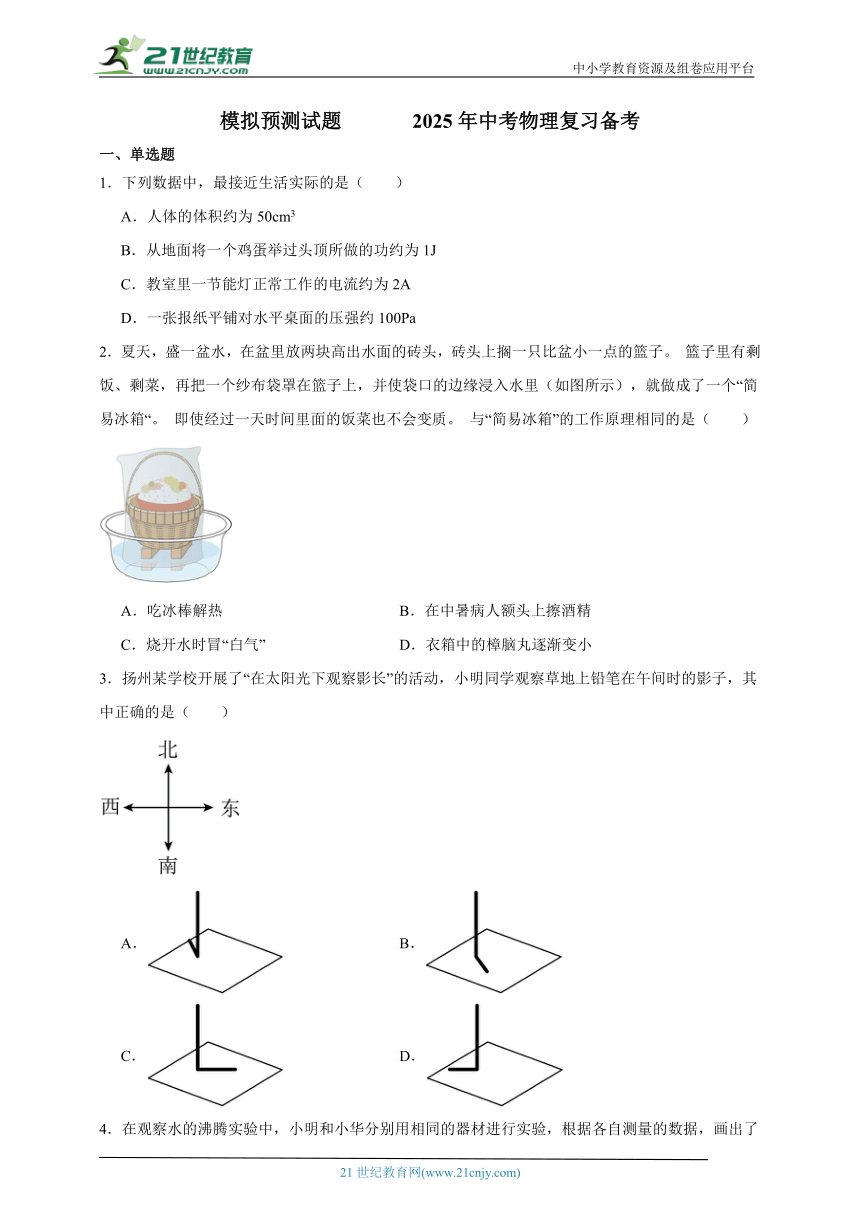

模拟预测试题 2025年中考物理复习备考
一、单选题
1．下列数据中，最接近生活实际的是（　　）
A．人体的体积约为50cm3
B．从地面将一个鸡蛋举过头顶所做的功约为1J
C．教室里一节能灯正常工作的电流约为2A
D．一张报纸平铺对水平桌面的压强约100Pa
2．夏天，盛一盆水，在盆里放两块高出水面的砖头，砖头上搁一只比盆小一点的篮子。 篮子里有剩饭、剩菜，再把一个纱布袋罩在篮子上，并使袋口的边缘浸入水里（如图所示），就做成了一个“简易冰箱“。 即使经过一天时间里面的饭菜也不会变质。 与“简易冰箱”的工作原理相同的是（　　）
A．吃冰棒解热 B．在中暑病人额头上擦酒精
C．烧开水时冒“白气” D．衣箱中的樟脑丸逐渐变小
3．扬州某学校开展了“在太阳光下观察影长”的活动，小明同学观察草地上铅笔在午间时的影子，其中正确的是（　　）
A． B．
C． D．

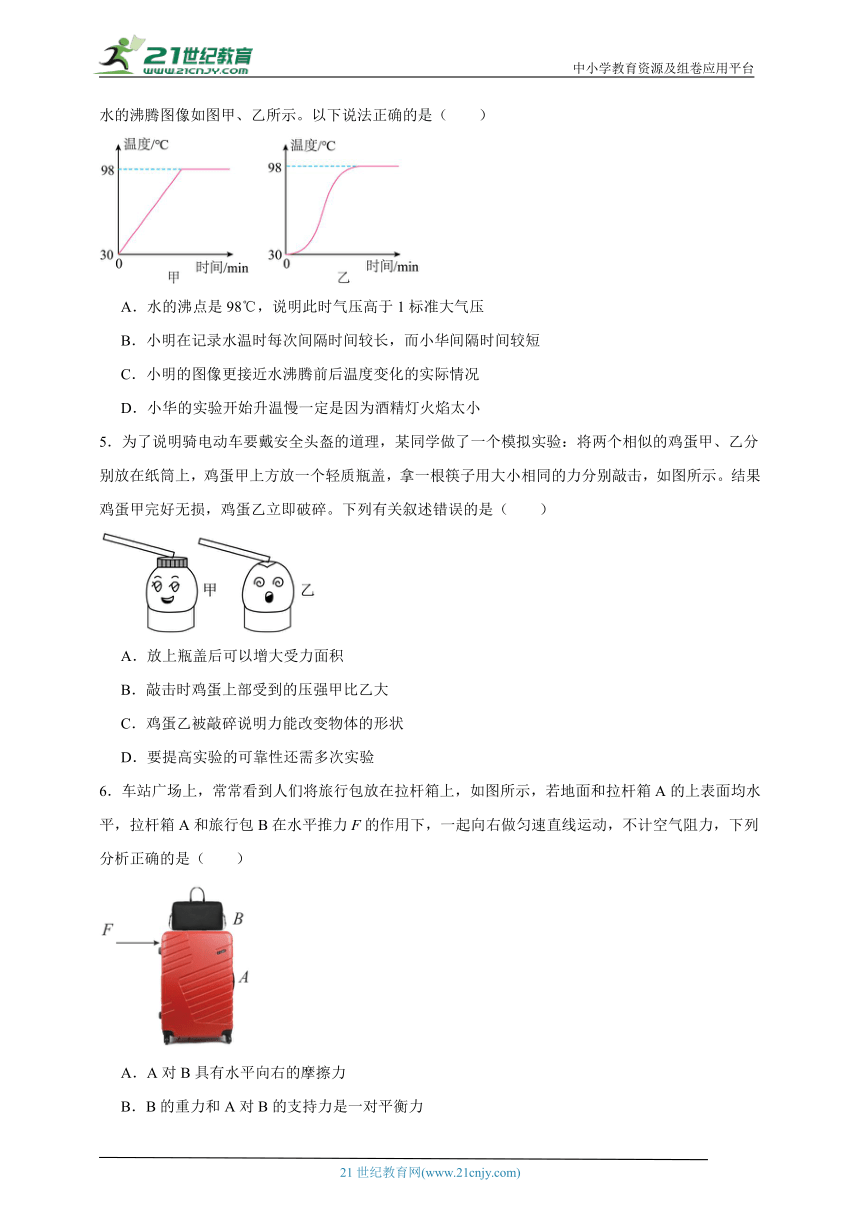

4．在观察水的沸腾实验中，小明和小华分别用相同的器材进行实验，根据各自测量的数据，画出了水的沸腾图像如图甲、乙所示。以下说法正确的是（　　）
A．水的沸点是98℃，说明此时气压高于1标准大气压
B．小明在记录水温时每次间隔时间较长，而小华间隔时间较短
C．小明的图像更接近水沸腾前后温度变化的实际情况
D．小华的实验开始升温慢一定是因为酒精灯火焰太小
5．为了说明骑电动车要戴安全头盔的道理，某同学做了一个模拟实验：将两个相似的鸡蛋甲、乙分别放在纸筒上，鸡蛋甲上方放一个轻质瓶盖，拿一根筷子用大小相同的力分别敲击，如图所示。结果鸡蛋甲完好无损，鸡蛋乙立即破碎。下列有关叙述错误的是（　　）
A．放上瓶盖后可以增大受力面积
B．敲击时鸡蛋上部受到的压强甲比乙大
C．鸡蛋乙被敲碎说明力能改变物体的形状
D．要提高实验的可靠性还需多次实验
6．车站广场上，常常看到人们将旅行包放在拉杆箱上，如图所示，若地面和拉杆箱A的上表面均水平，拉杆箱A和旅行包B在水平推力F的作用下，一起向右做匀速直线运动，不计空气阻力，下列分析正确的是（　　）

A．A对B具有水平向右的摩擦力
B．B的重力和A对B的支持力是一对平衡力
C．A的重力和地面对A的支持力是一对平衡力
D．B对A的压力和B的重力是一对相互作用力

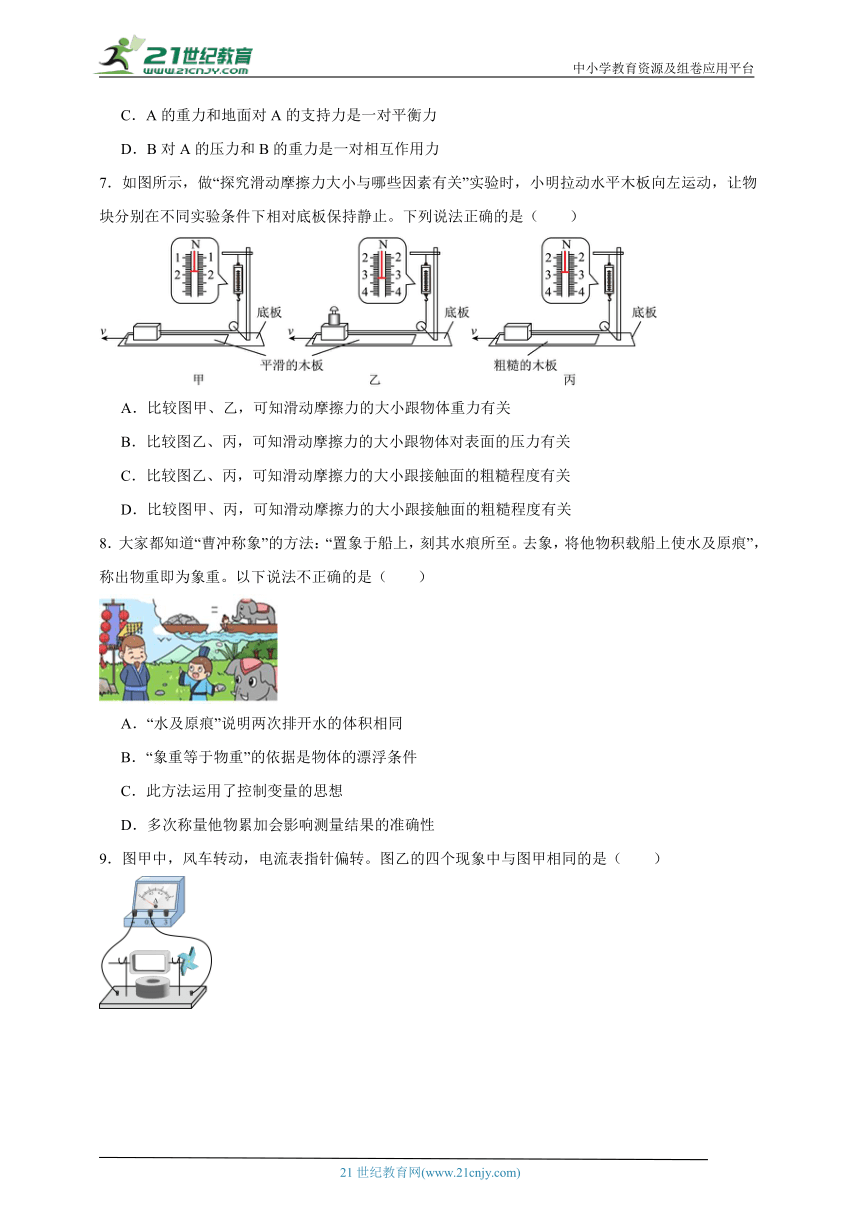

7．如图所示，做“探究滑动摩擦力大小与哪些因素有关”实验时，小明拉动水平木板向左运动，让物块分别在不同实验条件下相对底板保持静止。下列说法正确的是（　　）
A．比较图甲、乙，可知滑动摩擦力的大小跟物体重力有关
B．比较图乙、丙，可知滑动摩擦力的大小跟物体对表面的压力有关
C．比较图乙、丙，可知滑动摩擦力的大小跟接触面的粗糙程度有关
D．比较图甲、丙，可知滑动摩擦力的大小跟接触面的粗糙程度有关
8．大家都知道“曹冲称象”的方法：“置象于船上，刻其水痕所至。去象，将他物积载船上使水及原痕”，称出物重即为象重。以下说法不正确的是（　　）
A．“水及原痕”说明两次排开水的体积相同
B．“象重等于物重”的依据是物体的漂浮条件
C．此方法运用了控制变量的思想
D．多次称量他物累加会影响测量结果的准确性

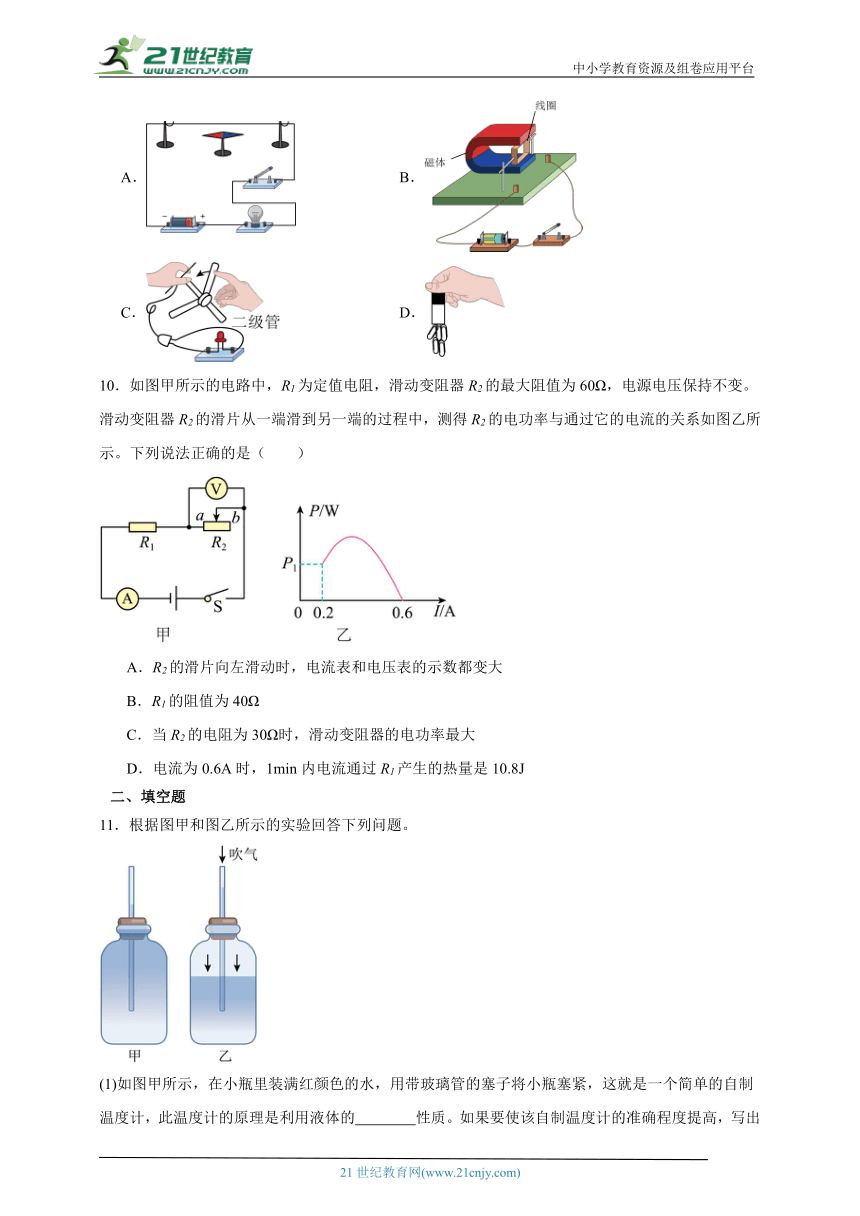

9．图甲中，风车转动，电流表指针偏转。图乙的四个现象中与图甲相同的是（　　）
A． B．
C． D．
10．如图甲所示的电路中，R1为定值电阻，滑动变阻器R2的最大阻值为60Ω，电源电压保持不变。滑动变阻器R2的滑片从一端滑到另一端的过程中，测得R2的电功率与通过它的电流的关系如图乙所示。下列说法正确的是（　　）
A．R2的滑片向左滑动时，电流表和电压表的示数都变大
B．R1的阻值为40Ω
C．当R2的电阻为30Ω时，滑动变阻器的电功率最大
D．电流为0.6A时，1min内电流通过R1产生的热量是10.8J
二、填空题
11．根据图甲和图乙所示的实验回答下列问题。
(1)如图甲所示，在小瓶里装满红颜色的水，用带玻璃管的塞子将小瓶塞紧，这就是一个简单的自制温度计，此温度计的原理是利用液体的 性质。如果要使该自制温度计的准确程度提高，写出一条改进方法 。

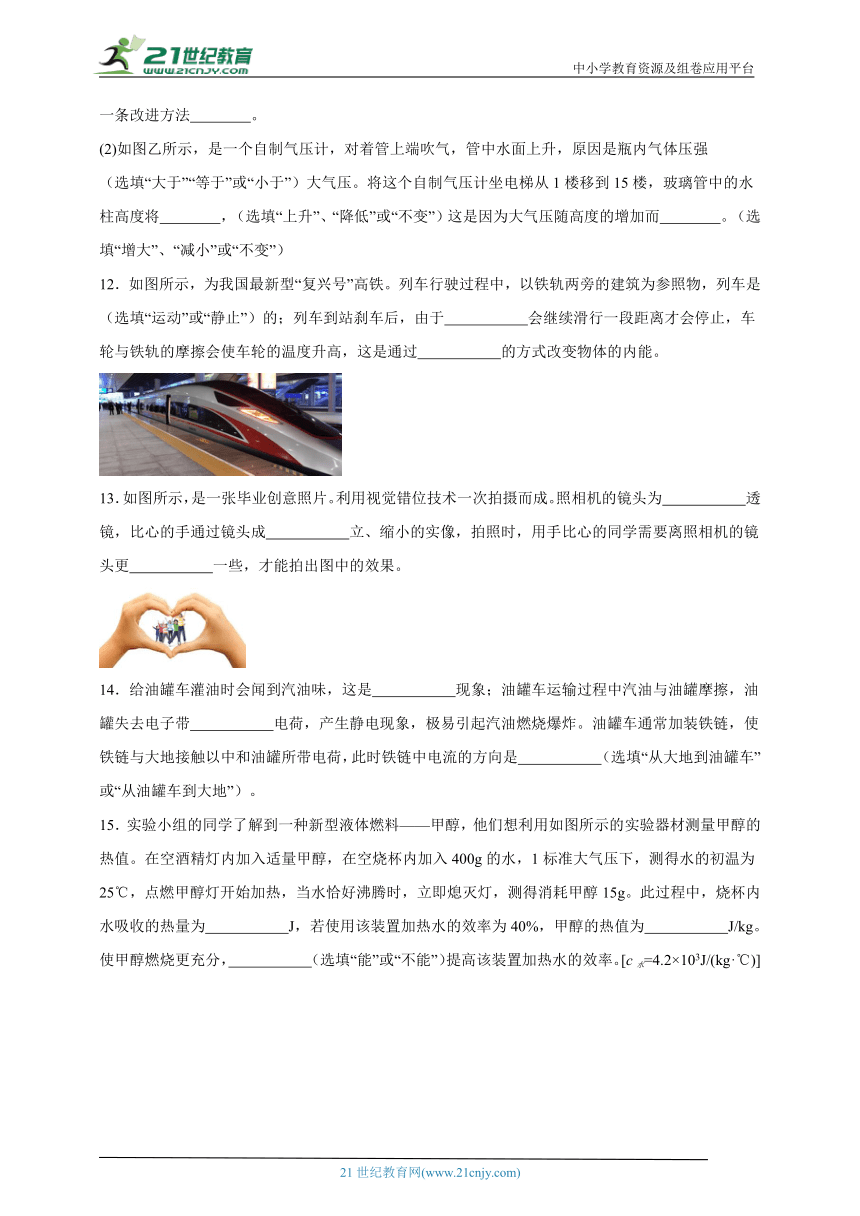

(2)如图乙所示，是一个自制气压计，对着管上端吹气，管中水面上升，原因是瓶内气体压强 （选填“大于”“等于”或“小于”）大气压。将这个自制气压计坐电梯从1楼移到15楼，玻璃管中的水柱高度将 ，（选填“上升”、“降低”或“不变”）这是因为大气压随高度的增加而 。（选填“增大”、“减小”或“不变”）
12．如图所示，为我国最新型“复兴号”高铁。列车行驶过程中，以铁轨两旁的建筑为参照物，列车是 （选填“运动”或“静止”）的；列车到站刹车后，由于 会继续滑行一段距离才会停止，车轮与铁轨的摩擦会使车轮的温度升高，这是通过 的方式改变物体的内能。
13．如图所示，是一张毕业创意照片。利用视觉错位技术一次拍摄而成。照相机的镜头为 透镜，比心的手通过镜头成 立、缩小的实像，拍照时，用手比心的同学需要离照相机的镜头更 一些，才能拍出图中的效果。
14．给油罐车灌油时会闻到汽油味，这是 现象；油罐车运输过程中汽油与油罐摩擦，油罐失去电子带 电荷，产生静电现象，极易引起汽油燃烧爆炸。油罐车通常加装铁链，使铁链与大地接触以中和油罐所带电荷，此时铁链中电流的方向是 （选填“从大地到油罐车”或“从油罐车到大地”）。
15．实验小组的同学了解到一种新型液体燃料——甲醇，他们想利用如图所示的实验器材测量甲醇的热值。在空酒精灯内加入适量甲醇，在空烧杯内加入400g的水，1标准大气压下，测得水的初温为25℃，点燃甲醇灯开始加热，当水恰好沸腾时，立即熄灭灯，测得消耗甲醇15g。此过程中，烧杯内水吸收的热量为 J，若使用该装置加热水的效率为40%，甲醇的热值为 J/kg。使甲醇燃烧更充分， （选填“能”或“不能”）提高该装置加热水的效率。[c水=4.2×103J/(kg·℃)]
16．先进的激光充电技术，可以有效解决无人机的续航问题。如图所示，其基本原理为：地面发射端发射激光，照射到接收端的光伏转化阵列，光伏转化阵列将光能转化为 能，给蓄电池充电；光能属于 （选填“可再生”或“不可再生”）能源。一块参数为“3.8V5000mAh”的无人机电池充满电后储存的电能为 J，若发射端的发射功率为380W，从发射端到接收端的传输效率为50%，接收系统的充电效率为80%，则将该电池的电能从20%充满需要 min。
三、作图题
17．（1）如图1甲所示，为我国的敦煌塔式光热电站，它由12000面“定日镜”围绕吸热塔组成，每面镜子能追踪太阳并把阳光反射到塔顶的吸热器上，其中一束光的传播路径如图1乙所示，在图1乙中画出平面镜的位置；
（2）如图2甲所示为高速铁路的输电线，无论冬、夏都绷得直直的，以保障列车电极与输电线的良好接触。图2乙是输电线牵引装置的简化图，钢绳通过滑轮组挂多个相同的坠砣，使输电线绷直，请你在图2乙中画出滑轮组的绕线方式。
四、实验题
18．小明用“天平和量筒测量盐水的密度”。
（1）实验原理是 ；
（2）小明先将托盘天平放在水平桌面上，调节天平平衡。接下来小明按照下面步骤开始操作：
①测出空烧杯质量为29.2g；
②测出烧杯和盐水总质量；其数值如图甲所示为 g；
③将烧杯中的盐水全部倒入量筒中，盐水体积如图乙所示，则盐水的密度ρ= kg/m3，此实验方法测出盐水的密度会 （选填“偏大”或“偏小”）；
（3）小明在学习浮力相关知识后，认为利用弹簧测力计、小石块、细线、分别装有适量盐水和水的烧杯等器材，同样可以测出盐水密度（实验时石块不能碰到容器底和容器壁）。请你帮助小明完成下列实验操作：
①将小石块用细线系好，挂在弹簧测力计下端，记下弹簧测力计示数G；
②将挂在弹簧测力计下的小石块，浸没在水中，记下弹簧测力计示数F1；
③取出石块并擦干，将挂在弹簧测力计下的小石块 ，记下弹簧测力计示数为F2；
④盐水密度表达式ρ盐水＝ 。（用所测量的物理符号表示，水的密度ρ水）
19．小明利用如图甲所示的实验电路探究“电流与电阻的关系”，可供选择的器材有：电源（两节新干电池），电流表、电压表、开关，阻值分别为5Ω、10Ω、25Ω的定值电阻各一个，滑动变阻器，导线若干。已知电源电压为6V。
(1)该同学根据图甲连接的实物电路如图乙所示，其中一根导线连接是错误的，并在图乙中将这根线打上“×”，并补画出正确的连线；
(2)小明连接好最后一根导线的瞬间，电流表和电压表立即发生偏转，且电流表的示数较大，你认为小明在连接电路的过程中犯了哪两点错误：① ；② ；
(3)规范操作后进行实验。实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表示数，得到图1丙图电流I随电阻R变化的图像；完成第一组实验后，乙图中，断开开关，保持滑片位置不变，拆下5Ω的电阻，改接入10Ω的电阻，闭合开关，电压表示数将 （选填“变大”、“变小”或“不变”）请问此时滑动变阻器应该向 （选填“左”或“右”），直至电压表示数为 V；移动滑动变阻器滑片P的目的是 ；
(4)根据实验结果绘制出图像如图丙所示，小明可以由此得到实验结论： ；
(5)请问小明在该实验中选取的哪种规格的滑动变阻器________。
A．20Ω，1A B．50Ω，0.6A C．100Ω，0.3A
五、计算题
20．如图甲所示，将薄壁柱形玻璃杯A和实心物体B用细线相连，放入装有适量水的薄壁柱形容器C中，当它们静止时，细线被拉直（细线不可伸长且质量体积均忽略不计）。A的底面积为20cm2，重为1N，B的体积为100cm3，C的底面积为30cm2，现打开C底部水龙头缓慢放水，细线所受拉力大小随时间变化图象如图乙所示。已知水的密度ρ=1.0×103kg/m3，g取10N/kg，求：
(1)玻璃杯受到的最大浮力；
(2)物体B的密度；
(3)t1到t2时间内放出水的体积。
21．图甲是某款恒温热水器的工作原理图，、为发热电阻，，控制电路电源电压为12V，热敏电阻的阻值随温度的变化关系如图乙所示，该热水器的部分参数如表所示。当热水器水箱内的水温下降到40℃时，弹簧将衔铁拉起，工作电路处于加热模式；当水温上升到54℃，工作电路自动切换到保温模式。某次使用过程中将水箱内装满水，水温从40℃升高至54℃用时35min。已知水的比热容，水的密度，求：
额定电压
额定加热功率
额定保温功率 ×
水箱最大容量
(1)热水器的保温功率；
(2)热水器加热模式下的热效率；
(3)54℃时热敏电阻的阻值。
参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 B B A B B B D C C C
1．B
【详解】A．人体的质量约为50kg，密度与水的密度接近，则人体的体积约为
故A不符合题意；
B．两个鸡蛋的重力约为0.5N，从地面将一个鸡蛋举过头顶的高度约为1.7m，则所做的功约为
与1J相差不多，故B不符合题意；
C．教室里一节能灯正常工作的电流约为0.2A，故C不符合题意；
D．一张报纸平铺对水平桌面的压强约1Pa，故D不符合题意。
故选B。
2．B
【详解】这个装置通过纱布袋口边缘的水蒸发来吸收篮子内饭菜的热量，从而降低饭菜的温度，达到保鲜的效果。这里的关键是理解蒸发吸热这一物理原理。
A．吃冰棒解热是利用冰棒熔化吸热的原理来降低人体的温度，与蒸发吸热不同，故A错误；
B．在中暑病人额头上擦酒精，酒精会迅速蒸发，带走病人额头上的热量，从而降低体温。这与“简易冰箱”中纱布袋口边缘的水蒸发吸热的原理是相同的，故B正确；
C．烧开水时冒“白气”是水蒸气遇冷液化形成的小水滴，是液化现象，与蒸发吸热无关，故C错误；
D．衣箱中的樟脑丸逐渐变小是樟脑丸升华的结果，升华是物质从固态直接变为气态的过程，需要吸收热量，但与蒸发吸热的原理不同，故D错误。
故选B。
3．A
【详解】由题意知，铅笔竖直固定草地上，由于我们处于地球北半球，中午时太阳在南面，影子最短，方向位于偏北方向。故A符合题意，BCD不符合题意。
故选A。
4．B
【详解】A．标准气压下水的沸点是100℃，当前水的沸点是98℃，说明此时气压低于1标准大气压，故A错误；
BC．由图可知，小华记录的图像较平滑，说明在记录水温时每次间隔时间较短，而小明间隔时间较长，熊小华的图像更接近水沸腾前后温度变化的实际情况，故B正确，C错误；
D．小华的实验开始升温慢不一定是因为酒精灯火焰太小，有可能水的质量大，故D错误。
故选B。
5．B
【详解】A．放上瓶盖后，受力面积增大，压力不变，故压强变大，A正确，故A不符合题意；
B．放上瓶盖后，受力面积增大，压力不变，故压强变大，敲击时鸡蛋上部受到的压强甲比乙小，B错误，故B符合题意；
C．鸡蛋乙被敲碎，鸡蛋的形状发生了改变，故说明力能改变物体的形状，故C正确，C不符合题意；
D．要提高实验的可靠性还需多次实验，避免偶然性，故D正确，D不符合题意。
故选B。
6．B
【详解】A．由题意可知，B做匀速直线运动，处于受力平衡状态，若A对B具有水平向右的摩擦力，则B在水平方向上受力不平衡，故A错误，不符合题意；
B．对B受力分析可知，B受到竖直向下的重力和竖直向上的A对B的支持力，B在这两个力的作用下做匀速直线运动，处于受力平衡状态，故B的重力和A对B的支持力是一对平衡力，故B正确，符合题意；
C．对A受力分析可知，A受到向下的重力、向上的地面对A的支持力和向下的B对A的压力，A在这三个力的作用下处于受力平衡状态，故A的重力和地面对A的支持力不是一对平衡力，故C错误，不符合题意；
D．B对A的压力作用在A上，B的重力作用在B上，两个力不是作用在同一个物体上，故不是一对相互作用力，故D错误，不符合题意。
故选B。
7．D
【详解】A．图甲、乙中，接触面粗糙程度相同，乙中物块上方增加了砝码，改变的是物块对接触面的压力，不是重力，不能得出滑动摩擦力与物体重力有关，故A错误；
B．图乙、丙中，乙是平滑木板，丙是粗糙木板，接触面粗糙程度不同，且乙中物块有砝码、丙中没有，压力也不同，变量不唯一，无法探究滑动摩擦力与物体对表面压力的关系，故B错误；
C．同理，乙、丙变量不唯一，不能探究滑动摩擦力与接触面粗糙程度的关系，故C错误；
D．甲、丙对比，物块对接触面压力相同，接触面粗糙程度不同（甲平滑、丙粗糙 ），符合控制变量法，可探究滑动摩擦力与接触面粗糙程度的关系，故D正确。
故选D。
8．C
【详解】AB．船上放大象和放石头水面达到相同的记号，说明排开水的体积相同，根据F浮=ρ液gV排可知，两种情况受到的浮力相同，两种情况船均为漂浮，由F浮=G可得，大象和船的总重等于石头和船的总重，由此得G象=G石头，故AB正确，不符合题意；
C．曹冲称象过程中，船上石头的总质量等于大象的质量，通过石头的质量得到大象的质量，采用的是等效替代法，故C错误，符合题意；
D．多次称量他物累加，由于每次都存在误差，故多次测量累加会影响其准确性，故D正确，不符合题意。
故选C。
9．C
【详解】装置甲中有磁铁和可转动的线圈，当扇叶转动，带动线圈在磁场中转动切割磁感线，会产生感应电流，电流表指针发生偏转，是利用电磁感应的原理工作的。
A．接通电路，小磁针偏转说明通电导体周围存在磁场，故A不符合题意；
B．开关闭合，线圈转动说明通电导体在磁场中受力的作用，故B不符合题意；
C．转动扇叶，二极管发光，说明线圈在磁场中转动切割磁感线，会产生感应电流，二极管发光，故C符合题意；
D．磁体吸引回形针，说明磁体对回形针有力的作用，说明磁体具有磁性，故D不符合题意。
故选C。
10．C
【详解】由图甲可知，两电阻串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
A．R2的滑片向左滑动时，滑动变阻器接入电路中的电阻变小，电路中的总电阻变小，根据欧姆定律可知断电路中的电流变大，根据串联电路的电压分配特点可知电压表示数变小，故A错误；
B．当滑动变阻器接入电路中的电阻为0时电路中的电流最大，当滑动变阻器接入电路中的电阻最大时电路中的电流最小，由图象可知最大和最小电流分别为
I最小=0.2A，I最大=0.6A
由欧姆定律及串联电路的电压规律可得
U=I最小(R1+R2)=0.2A×(R1+60Ω) ①
U=I最大R1=0.6A×R1 ②
解①②得
R1=30Ω，U=18V
故B错误；
C．滑动变阻器R2消耗的功率为
当
R2=R1=30Ω
滑动变阻器R2消耗的功率最大，故C正确；
D．R1产生的热量
Q1=I最大2R1t= (0.6A)2×30Ω×60s=648J
故D错误。
故选C。
11．(1) 热胀冷缩 见解析
(2) 大于 上升 减小
【详解】（1）[1][2]一般液体具有热胀冷缩的性质，温度计是利用液体的热胀冷缩的原理制成的；如果要使该自制温度计的准确程度提高，可以把它换成更细、更长的玻璃管，同样温度变化，液面变化更明显。
（2）[1]对着管上端吹气，此时瓶内大气压大于外界大气压，会使管中水面上升，高于瓶内液面，这样做好一个气压计。
[2][3]大气压与高度的关系是：海拔越高，气压越低，所以将自制气压计从1楼移到15楼，外界大气压变小，瓶内气压不变，水柱上升。
12． 运动 惯性 做功
【详解】[1]列车在行驶中，以铁轨两旁的建筑为参照物，列车位置发生变化，列车是运动的。
[2]刹车后，汽车由于惯性，会保持原来的运动状态，仍会继续向前运动一段距离。
[3]在刹车过程中，车轮和铁轨摩擦导致两者的温度会升高，这是通过做功的方式改变了内能。
13． 凸 倒 近
【详解】[1]凸透镜成像时，u＞2f，成倒立、缩小的实像，此应用于照相机，故镜头相当于凸透镜。
[2]由凸透镜成像规律知道，当手和学生到镜头的距离大于二倍焦距时，成倒立、缩小的实像。
[3]人的手所成的像大于人所成的像，这说明人手成像时的物距更小一些。即拍照时，用手比心的同学需要离照相机的镜头更近一些，才能拍出图中的效果。
14． 扩散 正 从油罐车到大地
【详解】[1]给油罐车灌油时会闻到汽油味，是因为汽油分子在不停地做无规则运动，属于扩散现象。
[2]油罐车运输过程中汽油与油罐摩擦时，油罐失去电子，由于电子带负电荷，所以油罐由于失去电子而带正电。
[3]由于油罐带正电，用铁链与大地接触以中和油罐所带正电荷，则自由电子从大地移动到油罐，与正电荷中和，物理学中规定正电荷定向移动的方向为电流的方向，则负电荷移动方向与电流的方向相反，故可知该过程中电流的方向是从油罐车到大地。
15． 1.26×105 2.1×107 能
【详解】[1]1标准大气压下，水的沸点是100℃，水吸收的热量为Q吸=c水m水(t-t0)=4.2×103J/(kg·℃)×0.4kg×(100℃-25℃)=1.26×105J
[2]甲醇完全燃烧放出的热量为
甲醇的热值为
[3]加热效率是指有效利用的能量与燃料完全燃烧放出的热量的比值，使燃料燃烧更充分，可以提高燃料的利用率，可以提高加热水的效率。
16． 电 可再生 6.84×104 6
【详解】[1]激光充电技术，激光照射到接收端的光伏转化阵列，消耗光能，产生电能，将光能转化为电能。
[2]光能是能够短时间内从自然界源源不断得到补充的，是可再生能源。
[3]无人机电池充满电后存储的电能为W=UIt=3.8V×5000mA·h=3.8V×5A×3600s=6.84×104J
[4]发射端的发射功率为380W，从发射端到接收端的传输效率为50%，所以接收端的功率为P接收=ηP发射=50%×380W=190W
接收端的充电效率为80%，则P冲=η'P接收=80%×190W=152W
则将该电池的电能从20%充满需要的时间为
17．（1）
（2）
【详解】（1）图1中，在光的反射现象中，反射角等于入射角，先确定法线的位置，作出法线的垂直线，此垂线的位置即为平面镜的位置，作图如下：
（2）根据题意，绳子自由端要绕到悬挂坠砣这根绳上，所以绕线时可以采用反向绕法，即从绳子自由端开始绕，按顺序绕过定滑轮再绕过动滑轮，最后把绳子绕到定滑轮的挂钩上，如下图所示：
18． 71.2 1.05×103 偏大 浸没在盛有适量盐水的烧杯中
【详解】（1）[1]测量密度的原理是密度公式
（2）[2]由图甲知道烧杯和盐水总质量
m=50g+20g+1.2g=71.2g
[3]由图乙知道，盐水体积40.0mL，盐水质量
则盐水的密度
[4]由于盐水没有全部倒入量筒，还有部分残留到烧杯壁上，导致体积测量较小，密度测量值偏大。
（3）[5]根据题意知道，从水中取出石块并擦干，将挂在弹簧测力计下的小石块浸没在盛有适量盐水的烧杯中，记下弹簧测力计示数为F2。
[6]由阿基米德原理知道，石块在水中的浮力为
F浮水=G-F1=ρ水V排g
则排开水的体积
①
石块在液体中的浮力为
F浮盐水=G-F2=ρ盐水V排g
则排开水的体积
②
由①②解得盐水密度
19．(1)
(2) 连接电路时未断开开关 滑动变阻器的滑片未调到最大阻值处
(3) 变大 右 2.5 控制定值电阻两端的电压相同
(4)在电压一定时，通过导体的电流和导体的电阻成反比
(5)B
【详解】（1）图中电压表串联在了电路中，滑动变阻器与定值电阻并联，所以将电压表与定值电阻并联，滑动变阻器与定值电阻串联，如下图所示：
（2）[1][2]为保护电路，连接电路时，开关要断开；将滑动变阻器的滑片调到最大阻值处。小明连接好最后一根导线的瞬间，电流表和电压表立即发生偏转，说明连接电路时未断开开关；且电流表的示数较大，说明滑动变阻器的滑片未调到最大阻值处，综上所述，小明在连接电路的过程中犯的两点错误分别是连接电路时未断开开关，滑动变阻器的滑片未调到最大阻值处。
（3）[1]由图丙知道，电阻两端的电压始终保持①
根据串联分压原理知道，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大，电压表示数变大。
[2][3]探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律知道，应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2.5V。
[4]根据控制变量法，研究电流与电阻的关系时，需控制定值电阻两端的电压相同，因此用不同的电阻做实验时，移动滑动变阻器滑片P的目的是控制定值电阻两端的电压相同
（4）由①知道，可以由此得到实验结论：在电压一定时，通过导体的电流和导体的电阻成反比。
（5）电阻两端的电压始终保持
根据串联电路电压的规律，变阻器分得的电压
变阻器分得的电压为电压表示数的1.4倍，根据分压原理，当接入25Ω电阻时，变阻器连入电路中的电阻为
故为了完成整个实验，应该选取最大阻值至少35Ω的滑动变阻器，因0.5A>0.3A，在该实验中选取的滑动变阻器B，故B符合题意，AC不符合题意。
故选B。
20．(1)3N
(2)
(3)
【详解】（1）开始细线有较大拉力，浮力最大，玻璃杯受到的浮力等于重力与拉力之和，玻璃杯受到的浮力最大
（2）在t1时刻刚接触容器底，但还没有支持力，因而受到浮力和拉力与重力，且浮力与拉力之和等于B的重力，根据受力平衡知，B的重力为
代入数据
解得
（3）从t1时刻到t2时刻，细线拉力从2N减小到1N。设t1时刻A浸入水中的深度为h1，则，根据
设t2时刻A浸入水中的深度为h2，则，根据
对比两式得
液面下降的高度
则放出水的体积
21．(1)88W
(2)70%
(3)
【详解】（1）由题意知电磁铁会吸下衔铁，工作电路自动切换到保温模式。所以保温时发热电阻、串联，加热时电路中只有接入电路，
由可得：
保温时的电阻
（2）水的质量
当热水器内温度从到时，升高的温度
水吸收的热量
这个过程电流做功
（3）根据图乙可知，热敏电阻的阻值与温度的关系是一次函数，令；
---------------①
---------------②
由①②解得：，
当热水器内温度达到设定温度，代入数据可得，此时热敏电阻的阻值：
