中小学教育资源及组卷应用平台
综合题重点考点 押题练
2025年中考物理三轮复习备考

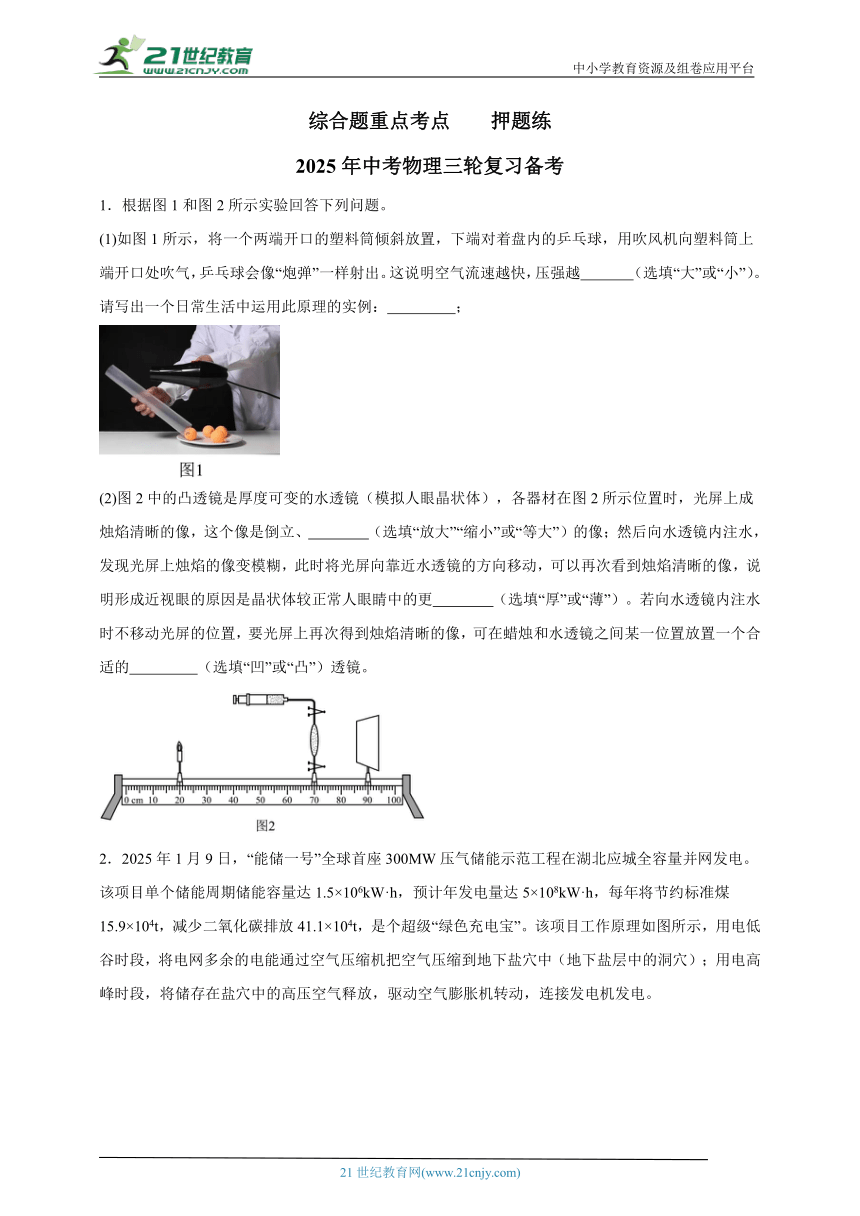

1．根据图1和图2所示实验回答下列问题。
(1)如图1所示，将一个两端开口的塑料筒倾斜放置，下端对着盘内的乒乓球，用吹风机向塑料筒上端开口处吹气，乒乓球会像“炮弹”一样射出。这说明空气流速越快，压强越 （选填“大”或“小”）。请写出一个日常生活中运用此原理的实例： ；
(2)图2中的凸透镜是厚度可变的水透镜（模拟人眼晶状体），各器材在图2所示位置时，光屏上成烛焰清晰的像，这个像是倒立、 （选填“放大”“缩小”或“等大”）的像；然后向水透镜内注水，发现光屏上烛焰的像变模糊，此时将光屏向靠近水透镜的方向移动，可以再次看到烛焰清晰的像，说明形成近视眼的原因是晶状体较正常人眼睛中的更 （选填“厚”或“薄”）。若向水透镜内注水时不移动光屏的位置，要光屏上再次得到烛焰清晰的像，可在蜡烛和水透镜之间某一位置放置一个合适的 （选填“凹”或“凸”）透镜。

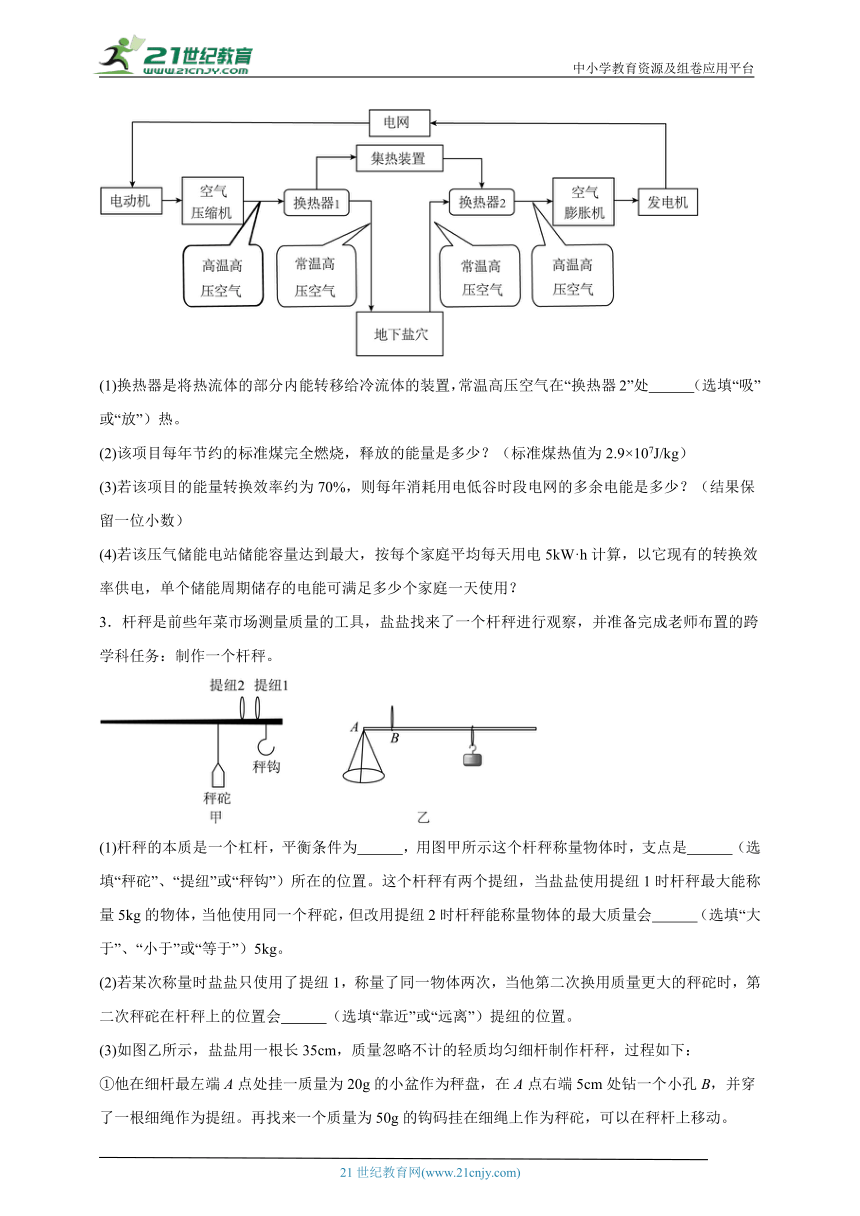

2．2025年1月9日，“能储一号”全球首座300MW压气储能示范工程在湖北应城全容量并网发电。该项目单个储能周期储能容量达1.5×106kW·h，预计年发电量达5×108kW·h，每年将节约标准煤15.9×104t，减少二氧化碳排放41.1×104t，是个超级“绿色充电宝”。该项目工作原理如图所示，用电低谷时段，将电网多余的电能通过空气压缩机把空气压缩到地下盐穴中（地下盐层中的洞穴）；用电高峰时段，将储存在盐穴中的高压空气释放，驱动空气膨胀机转动，连接发电机发电。
(1)换热器是将热流体的部分内能转移给冷流体的装置，常温高压空气在“换热器2”处 （选填“吸”或“放”）热。
(2)该项目每年节约的标准煤完全燃烧，释放的能量是多少？（标准煤热值为2.9×107J/kg）
(3)若该项目的能量转换效率约为70%，则每年消耗用电低谷时段电网的多余电能是多少？（结果保留一位小数）
(4)若该压气储能电站储能容量达到最大，按每个家庭平均每天用电5kW·h计算，以它现有的转换效率供电，单个储能周期储存的电能可满足多少个家庭一天使用？
3．杆秤是前些年菜市场测量质量的工具，盐盐找来了一个杆秤进行观察，并准备完成老师布置的跨学科任务：制作一个杆秤。
(1)杆秤的本质是一个杠杆，平衡条件为 ，用图甲所示这个杆秤称量物体时，支点是 （选填“秤砣”、“提纽”或“秤钩”）所在的位置。这个杆秤有两个提纽，当盐盐使用提纽1时杆秤最大能称量5kg的物体，当他使用同一个秤砣，但改用提纽2时杆秤能称量物体的最大质量会 （选填“大于”、“小于”或“等于”）5kg。
(2)若某次称量时盐盐只使用了提纽1，称量了同一物体两次，当他第二次换用质量更大的秤砣时，第二次秤砣在杆秤上的位置会 （选填“靠近”或“远离”）提纽的位置。
(3)如图乙所示，盐盐用一根长35cm，质量忽略不计的轻质均匀细杆制作杆秤，过程如下：
①他在细杆最左端A点处挂一质量为20g的小盆作为秤盘，在A点右端5cm处钻一个小孔B，并穿了一根细绳作为提纽。再找来一个质量为50g的钩码挂在细绳上作为秤砣，可以在秤杆上移动。
②当秤盘中不放任何物体时，调整秤砣的位置使杆秤平衡，在此时秤砣细线对应杆秤的位置上标为零刻度线，该位置离小孔B的距离为 cm；接着通过计算，盐盐在该杆秤的最右端写下了杆秤测量范围的最大值，该最大值为 g。

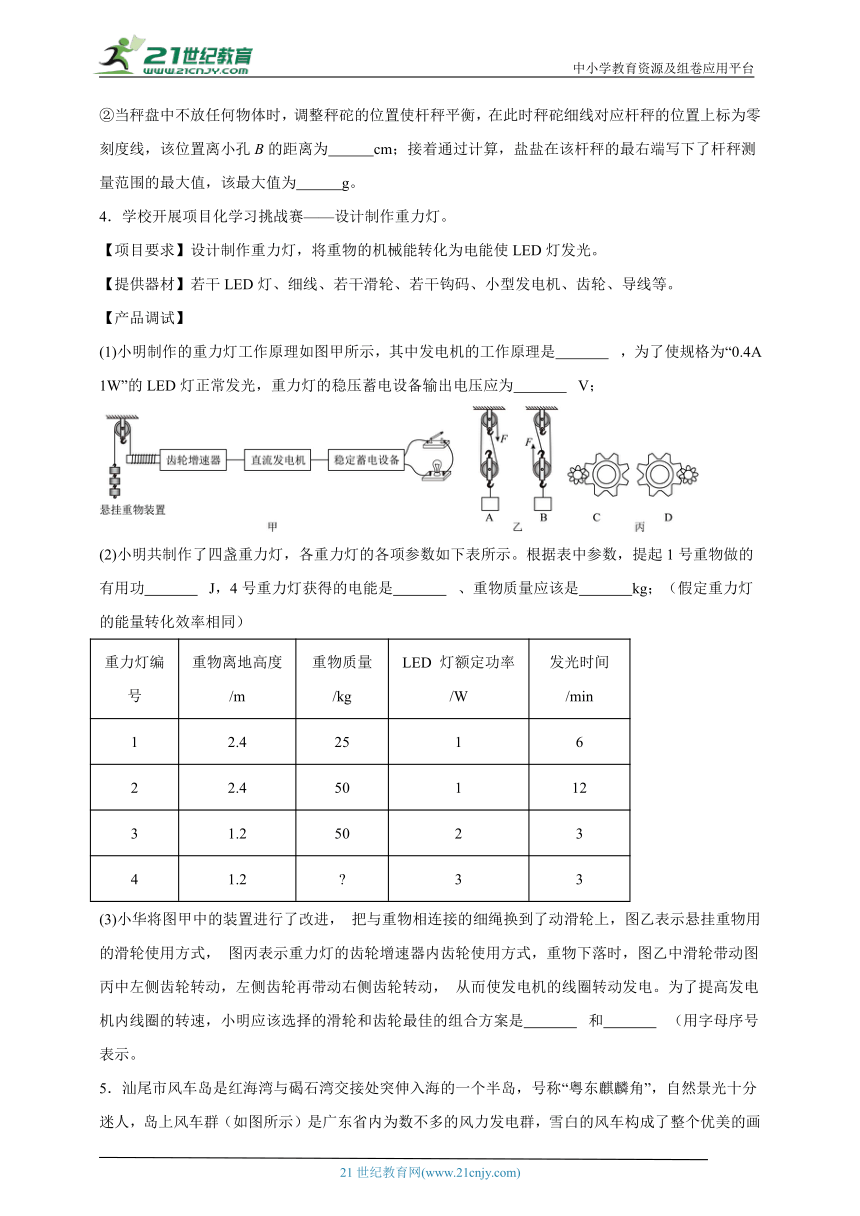

4．学校开展项目化学习挑战赛——设计制作重力灯。
【项目要求】设计制作重力灯，将重物的机械能转化为电能使LED灯发光。
【提供器材】若干LED灯、细线、若干滑轮、若干钩码、小型发电机、齿轮、导线等。
【产品调试】
(1)小明制作的重力灯工作原理如图甲所示，其中发电机的工作原理是 ，为了使规格为“0.4A 1W”的LED灯正常发光，重力灯的稳压蓄电设备输出电压应为 V；
(2)小明共制作了四盏重力灯，各重力灯的各项参数如下表所示。根据表中参数，提起1号重物做的有用功 J，4号重力灯获得的电能是 、重物质量应该是 kg；（假定重力灯的能量转化效率相同）
重力灯编号 重物离地高度/m 重物质量/kg LED 灯额定功率/W 发光时间/min
1 2.4 25 1 6
2 2.4 50 1 12
3 1.2 50 2 3
4 1.2 3 3
(3)小华将图甲中的装置进行了改进， 把与重物相连接的细绳换到了动滑轮上，图乙表示悬挂重物用的滑轮使用方式， 图丙表示重力灯的齿轮增速器内齿轮使用方式，重物下落时，图乙中滑轮带动图丙中左侧齿轮转动，左侧齿轮再带动右侧齿轮转动， 从而使发电机的线圈转动发电。为了提高发电机内线圈的转速，小明应该选择的滑轮和齿轮最佳的组合方案是 和 （用字母序号表示。

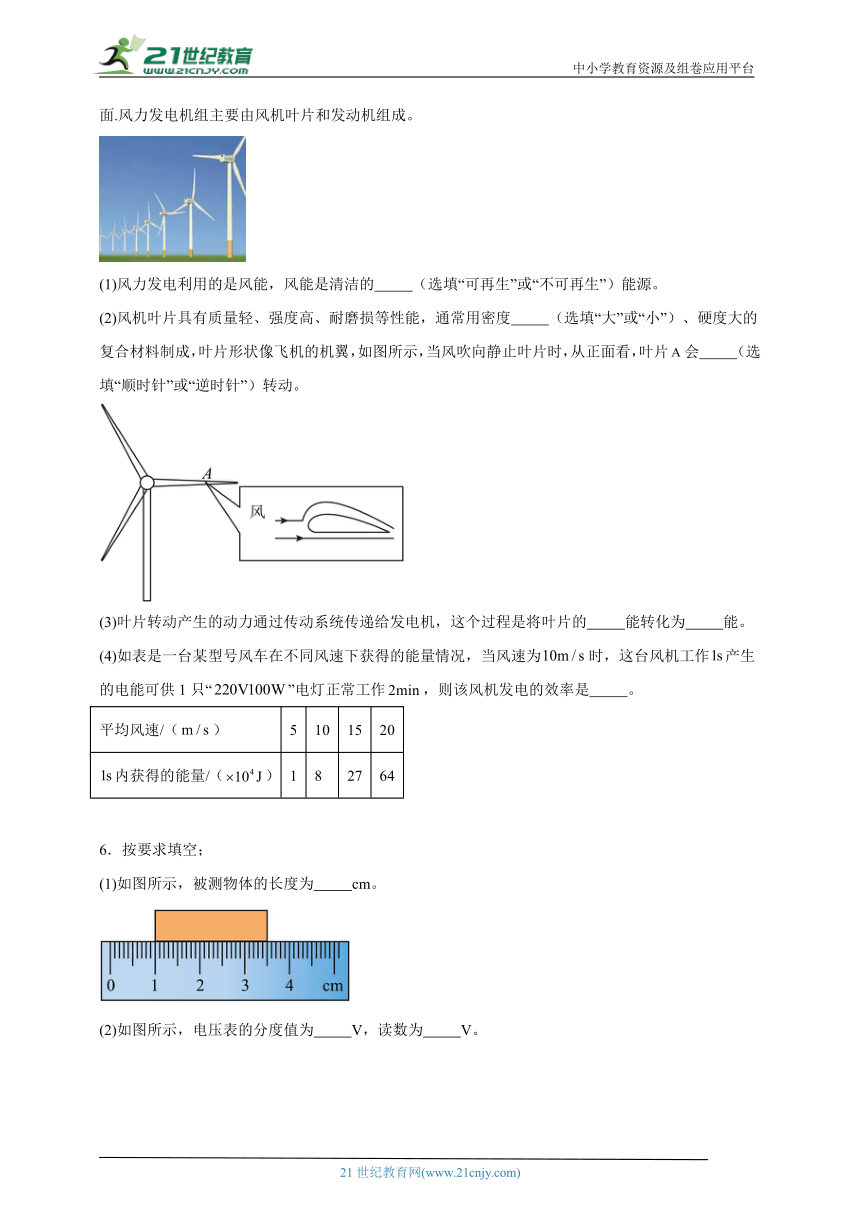

5．汕尾市风车岛是红海湾与碣石湾交接处突伸入海的一个半岛，号称“粤东麒麟角”，自然景光十分迷人，岛上风车群（如图所示）是广东省内为数不多的风力发电群，雪白的风车构成了整个优美的画面.风力发电机组主要由风机叶片和发动机组成。
(1)风力发电利用的是风能，风能是清洁的 （选填“可再生”或“不可再生”）能源。
(2)风机叶片具有质量轻、强度高、耐磨损等性能，通常用密度 （选填“大”或“小”）、硬度大的复合材料制成，叶片形状像飞机的机翼，如图所示，当风吹向静止叶片时，从正面看，叶片会 （选填“顺时针”或“逆时针”）转动。
(3)叶片转动产生的动力通过传动系统传递给发电机，这个过程是将叶片的 能转化为 能。
(4)如表是一台某型号风车在不同风速下获得的能量情况，当风速为时，这台风机工作产生的电能可供1只“”电灯正常工作，则该风机发电的效率是 。
平均风速/（） 5 10 15 20
内获得的能量/（） 1 8 27 64
6．按要求填空；
(1)如图所示，被测物体的长度为 cm。

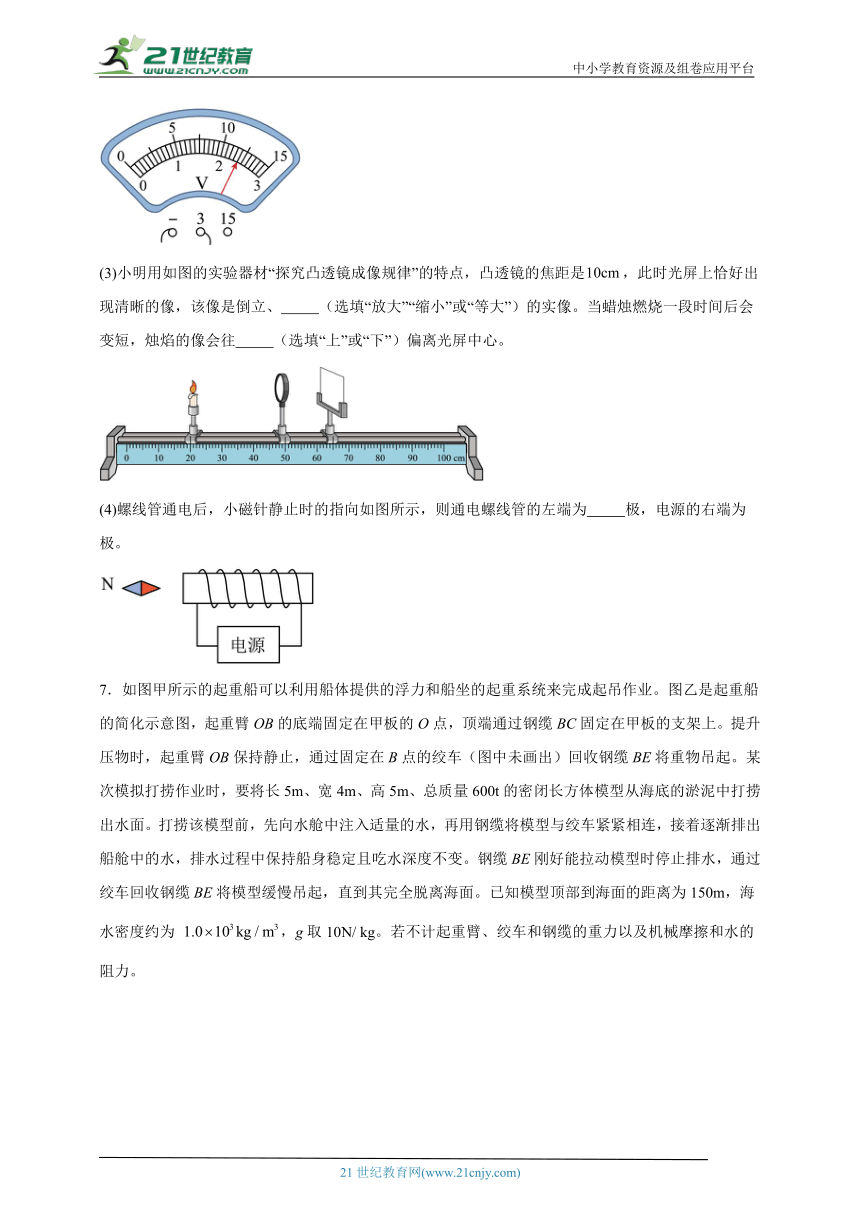

(2)如图所示，电压表的分度值为 V，读数为 V。
(3)小明用如图的实验器材“探究凸透镜成像规律”的特点，凸透镜的焦距是，此时光屏上恰好出现清晰的像，该像是倒立、 （选填“放大”“缩小”或“等大”）的实像。当蜡烛燃烧一段时间后会变短，烛焰的像会往 （选填“上”或“下”）偏离光屏中心。
(4)螺线管通电后，小磁针静止时的指向如图所示，则通电螺线管的左端为 极，电源的右端为 极。
7．如图甲所示的起重船可以利用船体提供的浮力和船坐的起重系统来完成起吊作业。图乙是起重船的简化示意图，起重臂OB的底端固定在甲板的O点，顶端通过钢缆BC固定在甲板的支架上。提升压物时，起重臂OB保持静止，通过固定在B点的绞车（图中未画出）回收钢缆BE将重物吊起。某次模拟打捞作业时，要将长5m、宽4m、高5m、总质量600t的密闭长方体模型从海底的淤泥中打捞出水面。打捞该模型前，先向水舱中注入适量的水，再用钢缆将模型与绞车紧紧相连，接着逐渐排出船舱中的水，排水过程中保持船身稳定且吃水深度不变。钢缆BE刚好能拉动模型时停止排水，通过绞车回收钢缆BE将模型缓慢吊起，直到其完全脱离海面。已知模型顶部到海面的距离为150m，海水密度约为 ，g取10N/ kg。若不计起重臂、绞车和钢缆的重力以及机械摩擦和水的阻力。
(1)图乙中OD与OE之比为1∶3，该起重臂是一个 杠杆；
(2)海底淤泥中的实验模型 （选填“受”或“不受”）水的浮力；
(3)钢缆BE刚好能拉动模型时，求起重船的船舱排出水的体积。（写出必要的文字说明、表达式及最终结果。）
8．“绿色出行，低碳生活”，新能源汽车由蓄电池提供能量，具有环保节能、高效等优势，已成为人们日常使用的重要交通工具。
(1)电动汽车使用电动机作为动力来源，下列图片中能说明电动机工作原理的是图 （选填序号）。
(2)电动汽车以蓄电池为能量储存介质，其充电、放电过程涉及不同能量转化，请在下列能量转化流程图中填写合适的能量种类：
(3)电动轿车的前挡风玻璃向后倾斜一定角度，除了可以减小空气阻力外，还可以防止车内物体通过前挡风玻璃所成的像影响驾驶员观察前方路况。请根据平面镜成像特点，在图中画出车内物体S通过前挡风玻璃所成的像。（要求保留作图痕迹）
(4)某电动汽车通过充电桩连续充电30min，充电功率恒为20kW，求充入蓄电池的能量为多少？若该电动汽车行驶时平均阻力为500N，这些能量可以供该车行驶多少路程？（不计能量损失）
(5)与燃油车相比，电动汽车具有环保节能、效率高的优点。请结合所学物理学知识，解释其原因： 。
9．电动垂直起降航空器，又称“空中出租车”，是一种能够垂直起降并依靠电力驱动的飞行器。某品牌“空中出租车”如图所示，最大起飞质量2t，5座设计，最大巡航速度200km/h，核心模组100%国产化。
(1)它的动力装置主要是电动机，能够反映它工作原理的是 。（填序号）
(2)空中出租车机翼横截面的形状应设计成（ ）
A． B．
C． D．
(3)某同学乘坐汽车从银川到中卫旅游，用时约2.5h。若乘坐此“空中出租车”以最大巡航速度从银川到中卫，两地航线距离约150km，相比乘坐汽车缩短多长时间？
(4)若该“空中出租车”以最大起飞质量从100m的高度竖直降落到地面，重力做功是多少？（g取10N/kg）
(5)它静止时与水平地面的总接触面积为0.04m ，以最大起飞质量静止在水平地面，对地面的最大压强是多少？
10．动圈式扬声器是把电信号转换成声信号的一种装置。图甲是扬声器的构造示意图，它主要由固定的永久磁体、可以活动的线圈和锥形纸盆构成。
(1)如图乙，若把扬声器的A接线柱接电源的正极，B接负极，则线圈的右端是 极（选填“N”或“S”）；
(2)用“”表示导线中的电流垂直纸面向内，“”表示导线中的电流垂直纸面向外，线圈中P处的导线受到磁场的力FP方向如图丙所示，请在图丙中画出线圈Q处受力的方向 ；
(3)把音频信号输入扬声器时，固定在扬声器附近的分贝仪示数如图丁；仅调节音量旋钮后，分贝仪的示数如图戊，则扬声器发出的声音一定发生改变的是 （选填“音调”、“响度”或“音色”）；
(4)扬声器把 能转化为 能；
(5)如图已，在发出声音的扬声器前方放置一根点燃的蜡烛，发现烛焰在跳动，说明 。
参考答案
1．(1) 小 飞机的机翼
(2) 缩小 厚 凹
【详解】（1）[1][2]用吹风机向塑料筒上端开口处吹气，塑料管上方空气流速大，压强小，下方空气流速小，压强大，产生向上的压强差，将乒乓球吸入塑料管中射出，生活中飞机的机翼就是靠机翼上下表面空气流速不同，获得的升力。
（2）[1]图2所示位置物距大于像距，且能成实像，根据凸透镜成像规律可知，成倒立、缩小的实像。
[2]向水透镜内注水，水透镜变厚，对光的会聚能力增强，将光屏向靠近水透镜的方向移动，可以再次看到烛焰清晰的像，说明形成近视眼的原因是晶状体较正常人眼睛中的更厚，对光的会聚能力更强。
[3]向水透镜内注水，水透镜变厚，对光的会聚能力增强，不移动光屏的位置，可以在蜡烛和水透镜之间某一位置放置一个合适的对光具有发散作用的凹透镜。
2．(1)吸
(2)
(3)
(4)
【详解】（1）由本题项目工作原理图可知，换热器是将热流体的部分内能转移给冷流体的装置，高温高压空气在“换热器1”处放热，常温高压空气在“换热器2”处吸热。
（2）该项目每年节约的标准煤的质量为
这些标准煤完全燃烧，释放的能量为
（3）由题意可知，该项目年发电量达5×108kW·h，能量转换效率约为70%，所以每年消耗用电低谷时段电网的多余电能为
（4）因为单个储能周期最大储存的电能为1.5×106kW·h，现有的转换效率为70%，每个家庭平均每天用电5kW·h，则单个储能周期储存的电能可满足的家庭个数为
3．(1) 提纽 小于
(2)靠近
(3) 2 280
【详解】（1）[1]杆秤的本质是一个杠杆，杠杆平衡时动力与动力臂的乘积等于阻力与阻力臂的乘积，即。
[2]用图甲所示这个杆秤称量物体时，杆秤绕着提纽所在的位置转动，支点是提纽所在的位置。
[3]这个杆秤有两个提纽，当盐盐使用提纽1时杆秤最大能称量5kg的物体，当他使用同一个秤砣，但改用提纽2时杆秤能称量物体，动力不变，阻力臂增大，最大动力臂减小，由杠杆平衡条件得，最大阻力变小，则杆秤测量的最大质量减小，会小于5kg。
（2）若某次称量时盐盐只使用了提纽1，称量了同一物体两次，当他第二次换用质量更大的秤砣时，阻力与阻力臂不变，动力变大，由杠杆平衡条件得，动力臂减小，则第二次秤砣在杆秤上的位置会靠近提纽的位置。
（3）[1]由杠杆平衡条件得，该位置离小孔B的距离为
[2]该杆秤测得的物体和秤盘最大总重为
杆秤测量最大值为
4．(1) 电磁感应 2.5
(2) 600 540J 75
(3) B D
【详解】（1）[1]当导体在磁场中运动时，会产生感应电流，即电磁感应现象，这是发电机的基本工作原理。
[2] 根据公式P=UI，可以计算得到LED灯的正常工作电压为
（2）[1]有用功的计算公式为 W=mgh，根据表格，1号重物的质量为25kg，高度为2.4m，因此 W1=mgh =25kg×10N/kg×2.4m=600J
[2]电能的计算公式为 W=Pt，根据表格，4号重力灯的LED灯额定功率为3W，发光时间为3分钟，因此W= Pt =3W×3×60s=540J
[3]以1号灯为例，重力灯获得的电能为W2=Pt=1W×6×60s=360J
重力灯的能量转化效率为
根据可得，重物质量应该是
（3）[1][2]图乙中B滑轮组，承担物重的绳子段数n=3。重物下落相同高度时，B移动距离更大、速度更快，可提升线圈转速。图丙中C是小齿轮带动大齿轮、D是大齿轮带动小齿轮。大齿轮带动小齿轮时，小齿轮转速增大，能进一步加快线圈转动。故符合要求的方案为B和D。
5．(1)可再生
(2) 小 逆时针
(3) 机械 电
(4)15%
【详解】（1）风能是因空气流动产生的能量，空气会不断流动补充，取之不尽用之不竭，所以风能是清洁的可再生能源。
（2）[1]风机叶片要求质量轻，所以通常用密度小的复合材料制成。
[2]从正面看，叶片形状像飞机机翼，上表面凸起，空气流速大，根据流体压强与流速的关系，流速大的地方压强小，下表面空气流速小压强大，会产生向上的压力差，从而使叶片A 逆时针转动。
（3）[1][2]叶片在风力作用下转动，具有机械能（动能） ，通过传动系统传递给发电机，发电机将机械能转化为电能。
（4）当风速为10m/s时，由表格可知1s其获得的能量是，而电灯正常工作2min所消耗的电能是，故发电的效率
6．(1)2.50
(2) 0.1 2.4
(3) 缩小 上
(4) N 正
【详解】（1）刻度尺读数要估读到分度值的下一位，图中物体左端对齐1.00cm刻度线，末端对准3.50cm刻度线，所以物体的长度为2.50cm。
（2）[1]电压表使用0~3V量程时，1大格表示1V，被平均分成10小格，每小格表示0.1V，所以分度值为0.1V。
[2]指针指向2V右侧第4个小格，示数为U=2V+0.1V×4=2.4V
（3）[1]凸透镜焦距f=10cm，由图可知，物距u=50.0cm-20.0cm=30.0cm
根据凸透镜成像的规律，当u>2f，即物距大于2倍焦距时，凸透镜成倒立、缩小的实像。
[2]凸透镜成实像时，像是倒立的，蜡烛变短，相当于物体向下移动，那么像会向上移动，偏离光屏中心。
（4）[1]小磁针N极指向左，S极指向右，根据磁极间的相互作用规律可知，螺线管左端为N极。
[2]根据安培定则，用右手握住螺线管，四指指向电流方向，大拇指指向N极，可判断电流从螺线管右端流入，所以电源右端为正极。
7．(1)费力
(2)不受
(3)
【详解】（1）OD为动力臂，OE为阻力臂，OD与OE之比为1∶3，则动力臂小于阻力臂，所以该起重臂是一个费力杠杆。
（2）海底淤泥中的实验模型下表面不受水的压力，根据浮力的产生原因可知海底淤泥中的实验模型不受水的浮力。
（3）海水对模型顶部的压强为
模型顶部的面积为
则海水对模型顶部的压力为
模型重力为
钢缆BE刚好能拉动模型时，模型受力平衡，由于模型陷入淤泥中，不受浮力，则钢缆的拉力为
由于排水过程中保持船身稳定且吃水深度不变，则起重船受到浮力不变，则排出液体所受的重力等于钢缆的拉力为
则钢缆BE刚好能拉动模型时，起重船的船舱排出水的体积
8．(1)乙
(2)化学
(3)
(4) ；
(5)见解析
【详解】（1）电动汽车使用电动机作为动力来源，电动机工作原理是：通电导体在磁场中受到力的作用。下列图片中能说明电动机工作原理的是图乙，
（2）电动汽车以蓄电池为能量储存介质，其充电、放电过程涉及不同能量转化，充电过程中把电能转化为化学能，放电过程中把电能转化为电能，这个空填“化学”。
（3）平面镜成像特点：像和物体关于镜面对称。如图。
（4）[1]某电动汽车通过充电桩连续充电30min，充电功率恒为20kW，求充入蓄电池的能量为
[2]若该电动汽车行驶时平均阻力为500N,根据得
（5）燃油汽车的内燃机在排气冲程排走高温废气，不光污染环境，还带走很多热浪费能量。与此相比，电动汽车的电动机不排放废气，因此，电动汽车具有环保、节能的优点。
9．(1)C
(2)B
(3)1.75h
(4)
(5)
【详解】（1）A图说明了通电导体周围存在磁场；B图是研究电磁感应现象的实验装置，是发电机的原理；C图是研究磁场对电导体有力的作用的装置，是电动机的原理。故选C。
（2）空中出租车机翼的横截面应做成上凸下平的形状，则空气经过上表面的流速大于下表面的，而流速大的位置压强小，所以形成一个向上的升力，故选B。
（3）“空中出租车”以最大巡航速度从银川到中卫，所用的时间为；
相比乘坐汽车缩短多长时间。
（4）“空中出租车”的重力为；
重力做功为。
（5）“空中出租车”静止在水平地面上时对地面的压力为；
对地面的最大压强。
10．(1)N
(2)
(3)响度
(4) 电 机械
(5)声音可以传递能量
【详解】（1）把扬声器的A接线柱接电源的正极，B接负极，电流从A端流入，从B端流出，根据安培定则，线圈的右端是N极。
（2）通电导体在磁场中受力的作用，力的方向与电流的方向和磁场的方向有关，Q和P相比，电流方向相反，磁场方向也相反，所以Q与P所受力的方向相同，都是水平向左，如图所示。
（3）仅调节音量旋钮后，分贝测量仪显示声音的响度从96dB变成68dB，则扬声器发出的声音一定发生改变的是响度。
（4）[1][2]扬声器工作时，线圈中通过电流，磁场对电流有力的作用，使线圈带动纸盆振动发声，这个过程中，把电能转化为机械能。
（5）声音可以传递信息，声音可以传递能量，在发出声音的扬声器前方放置一根点燃的蜡烛，发现烛焰在跳动，说明声音可以传递能量。
